Dificuldade de desmontagem:
Difícil
Duração:
17 min

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Apple iPhone SE (2nd generation) (iPhone SE A2275, A2296, A2298) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 1/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 1/2

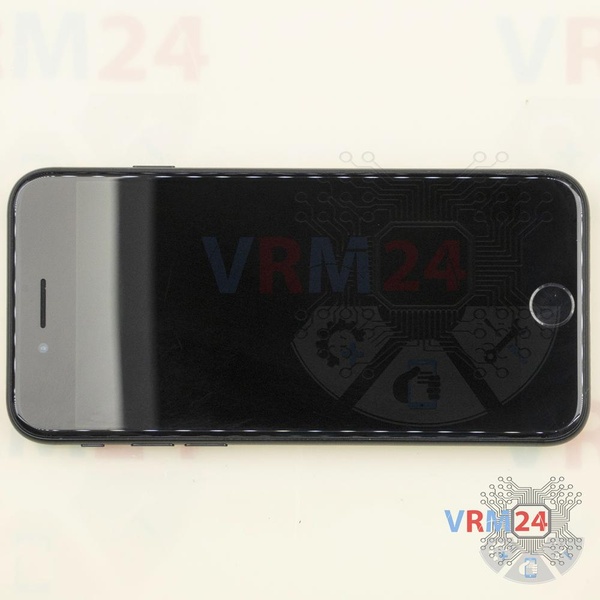

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

⚠️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. & nbsp;


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 2/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 2/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 2/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 2/4

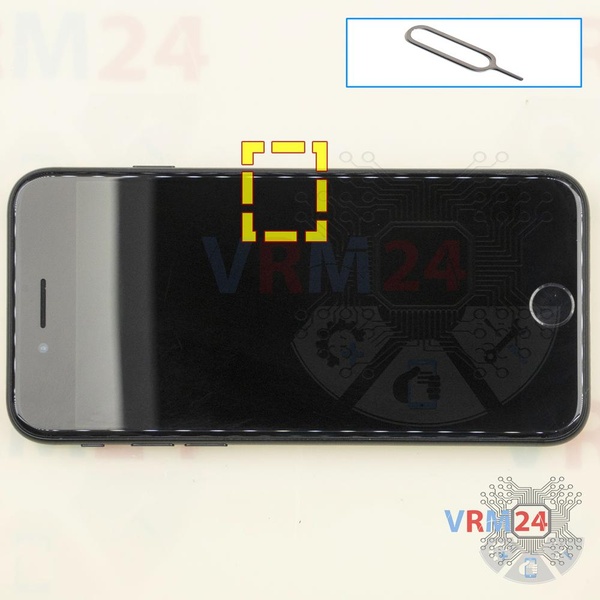

Passo 2. Retire a bandeja

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja para fora.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 3/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 3/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 3/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 3/4

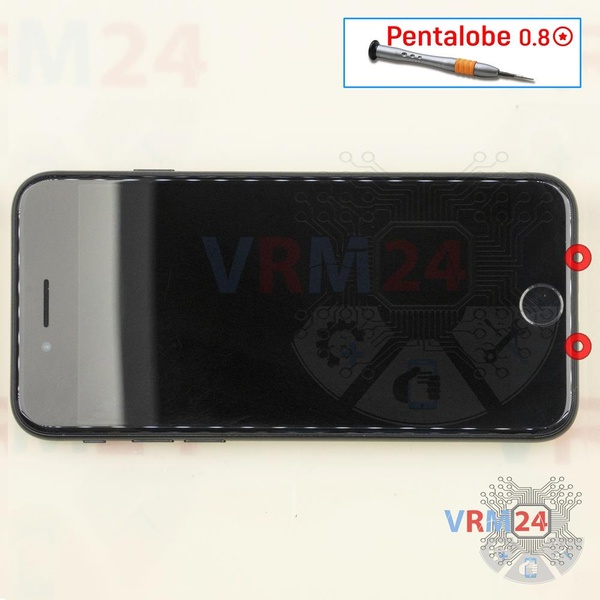

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (em forma de estrela de precisão de 0,8 mm, também conhecida como Pentalobe), desparafuse / solte 2 parafusos na extremidade do telefone.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/5 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 4/6

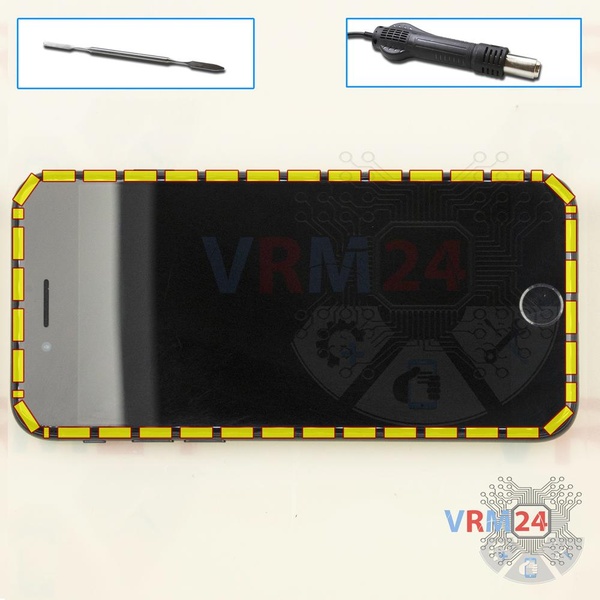

Passo 4. Abrir o módulo do ecrã

⚠️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade, pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos fortemente que você entre em contato com um centro de serviço especializado.

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos. O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 5/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 5/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 5/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 5/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 5/5

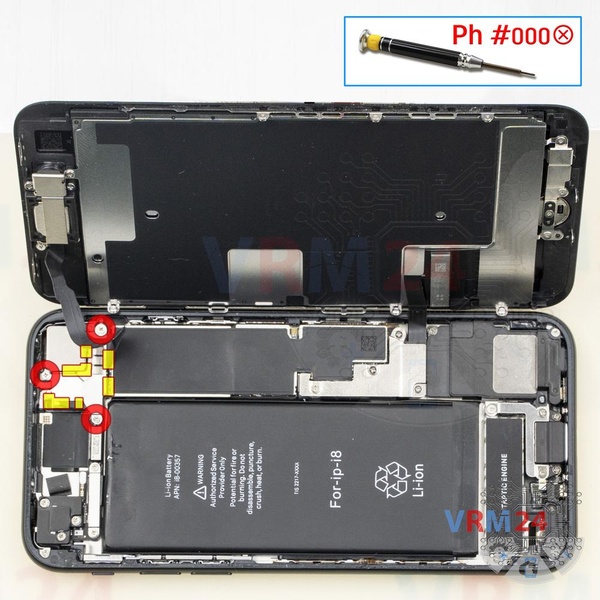

Passo 5. Retirar o suporte

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos e remova o suporte que segura os conectores.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 6/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 6/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 6/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 6/4

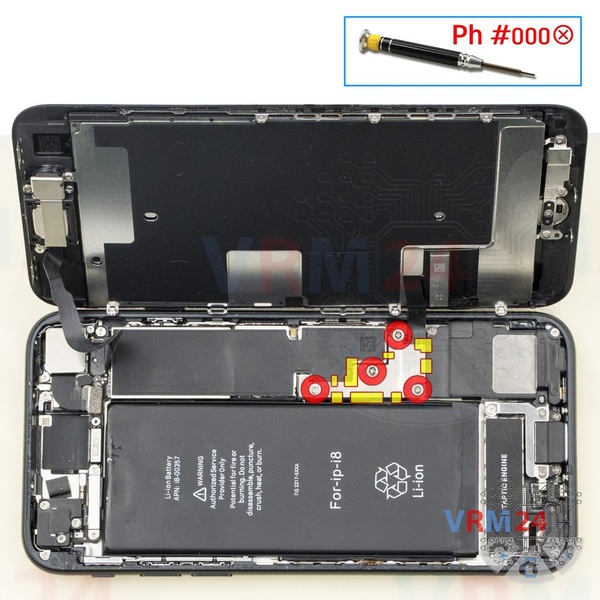

Passo 6. Retirar o suporte

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 parafusos e remova o suporte que segura os conectores.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 7/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 7/2

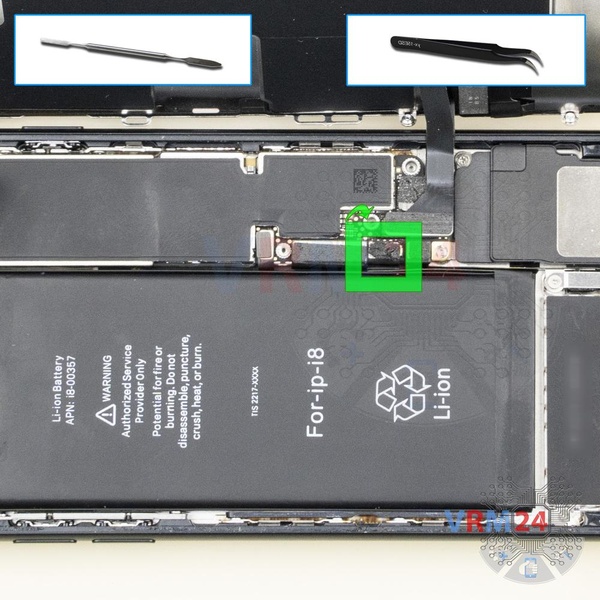

Passo 7. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Apple iPhone SE 2 (2ª geração) tem uma bateria A2312 com capacidade de 1850 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 8/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 8/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 8/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 8/4

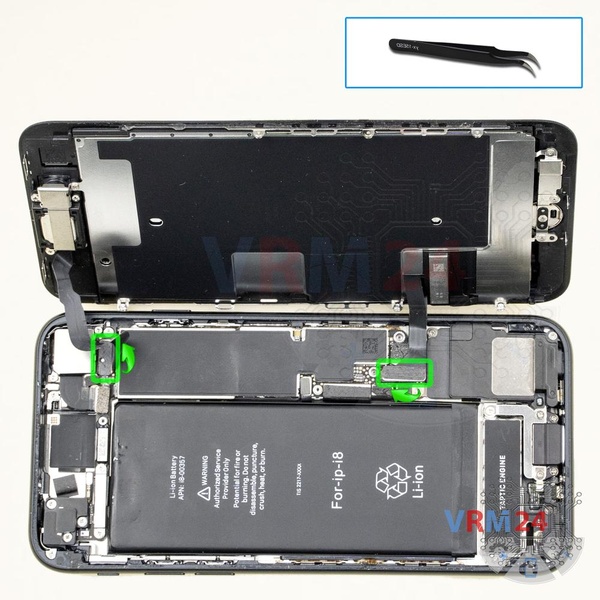

Passo 8. Desconectar os conectores

Retire os conectores: cabo esquerdo para câmera, alto-falante, sensores, o cabo direito para módulo de tela e remova o módulo de tela.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 9/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 9/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 9/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 9/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 9/5

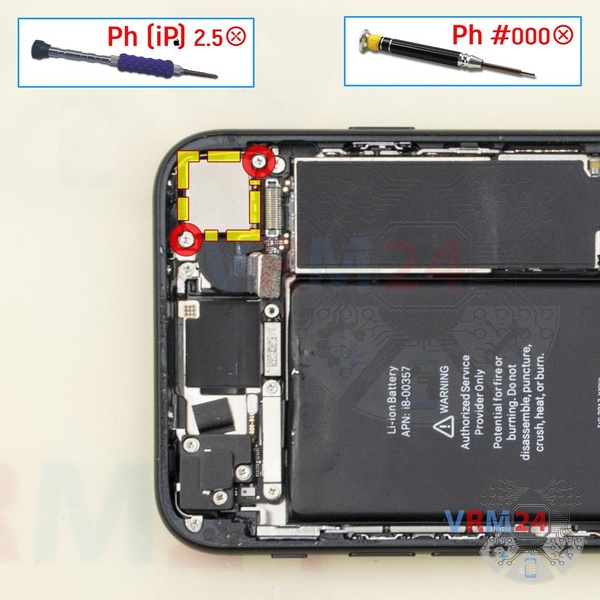

Passo 9. Desaparafusar os parafusos

Usando duas chaves de fenda (Phillips 1,5 mm PH000) e (Phillips 2,5 mm iPhone), desparafuse dois parafusos e remova o suporte que segura a câmera.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 10/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 10/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 10/3

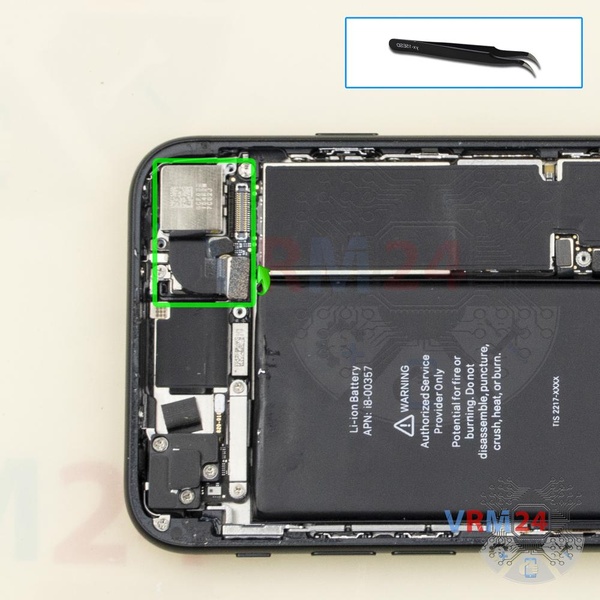

Passo 10. Retirar a câmara traseira

Levante o conector e remova a câmera traseira.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 11/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 11/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 11/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 11/4

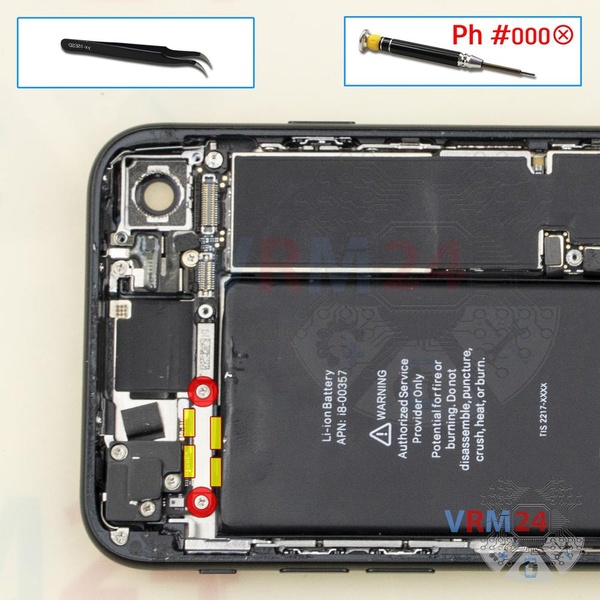

Passo 11. Retirar o suporte

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dois parafusos e remova o suporte que segura um conector.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 12/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 12/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 12/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 12/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 12/5

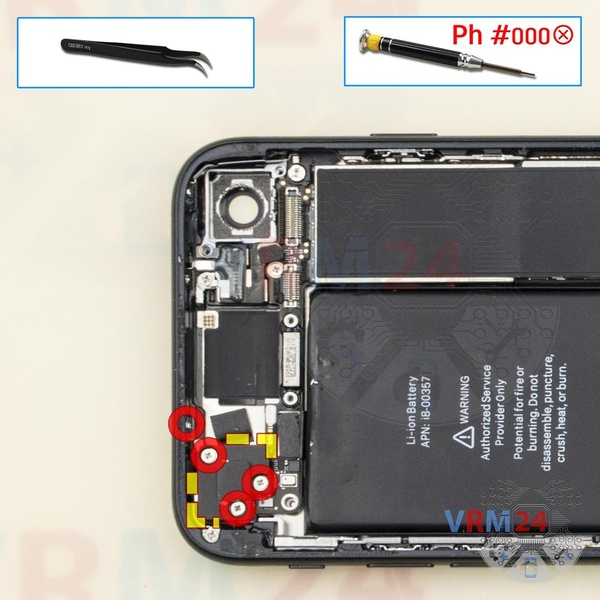

Passo 12. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 parafusos e remova a unidade da antena.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 13/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 13/2

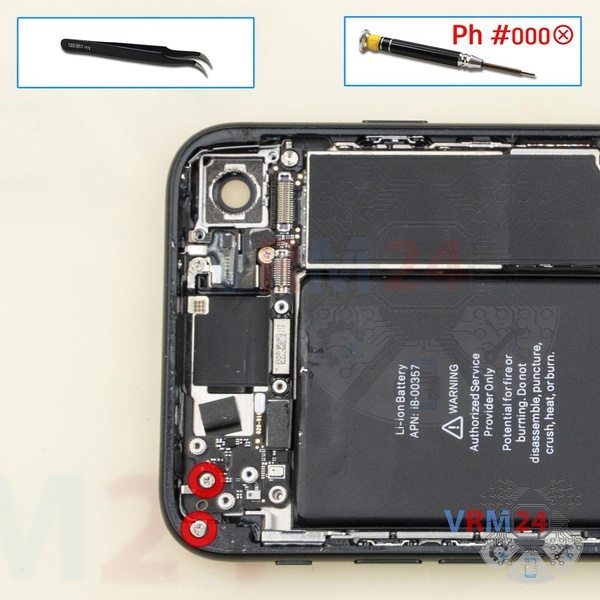

Passo 13. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos e remova a unidade da antena.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 14/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 14/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 14/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 14/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 14/5

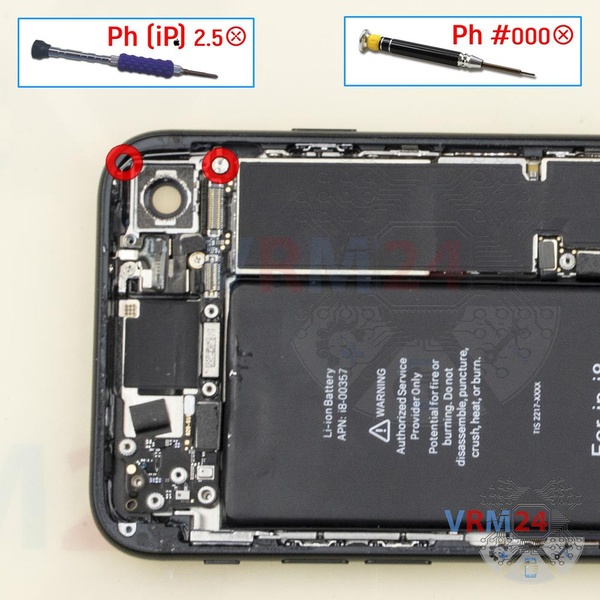

Passo 14. Desaparafusar os parafusos

Usando duas chaves de fenda (Phillips 1,5 mm PH000) e (Phillips 2,5 mm iPhone), desparafuse dois parafusos e remova a unidade da antena.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 15/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 15/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 15/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 15/4

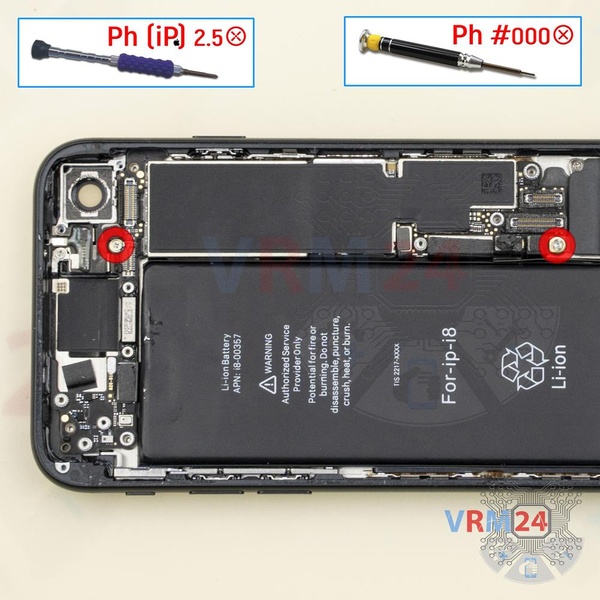

Passo 15. Desaparafusar os parafusos

Usando duas chaves de fenda (Phillips 1,5 mm PH000) e (Phillips 2,5 mm iPhone), desparafuse os dois parafusos que prendem a placa-mãe.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 16/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 16/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 16/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 16/4

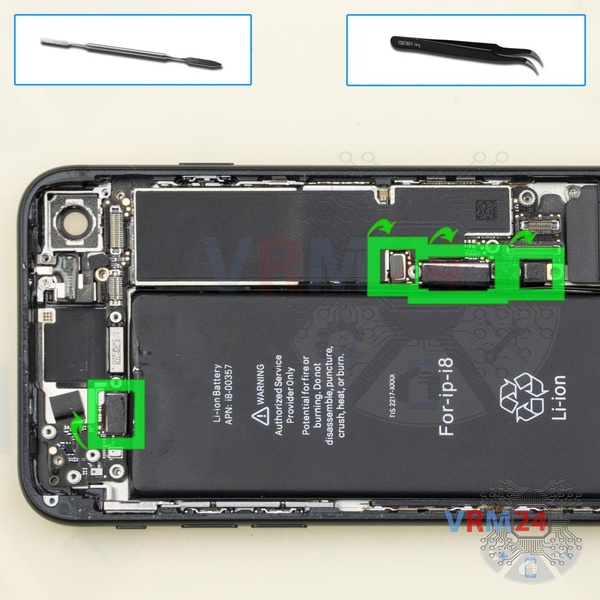

Passo 16. Desconectar os conectores

Retire os conectores dos cabos dos botões de volume de energia, cabo, flash, microfones, carregamento sem fio, porta de relâmpago, motor TapTic (motor de vibração).


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 17/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 17/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 17/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 17/4

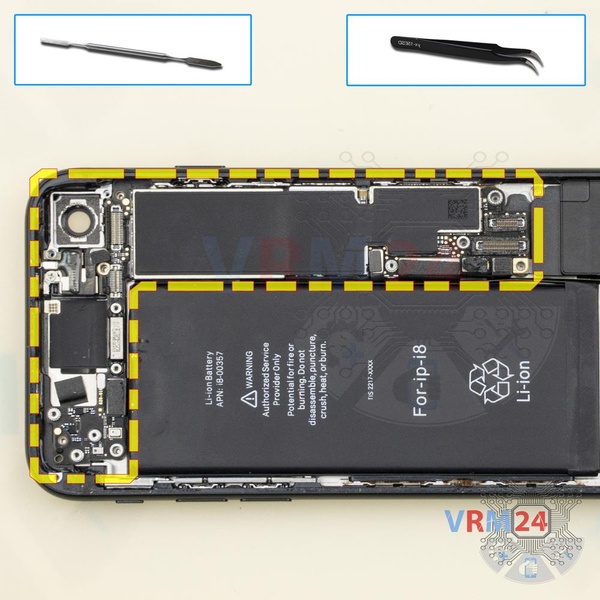

Passo 17. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 18/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 18/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 18/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 18/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 18/5

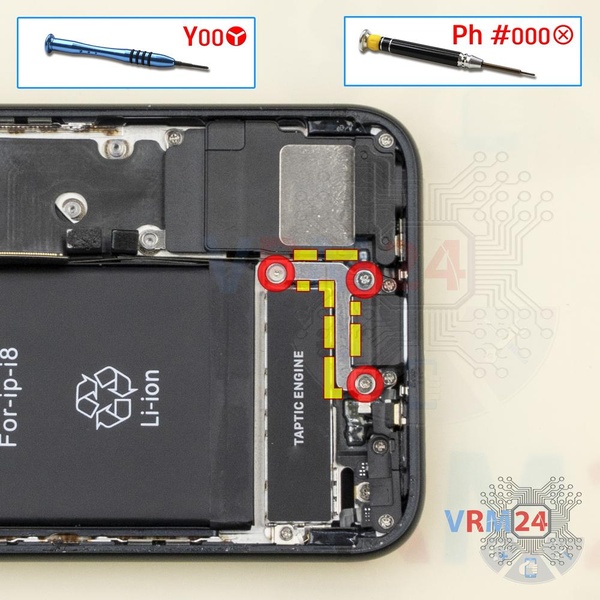

Passo 18. Desaparafusar os parafusos

Usando duas chaves de fenda (Phillips 1,5 mm PH000) e (Tri-point Y00), desparafuse 3 parafusos e remova o suporte que segura a porta de iluminação.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 19/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 19/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 19/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 19/4

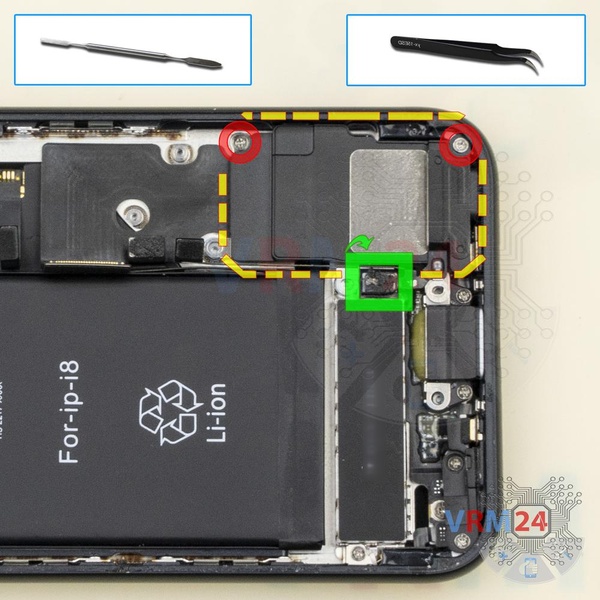

Passo 19. Retirar o altifalante

Desconecte o conector da antena usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse os dois parafusos e remova o conjunto do alto-falante.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 20/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 20/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 20/3

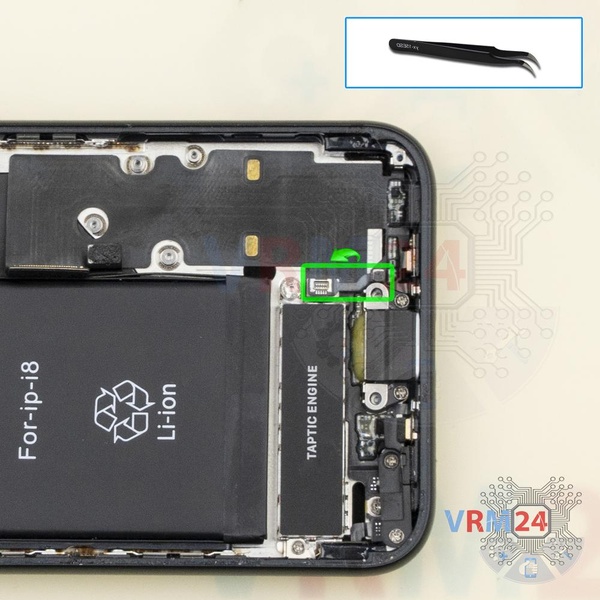

Passo 20. Remova o cabo

Remova o cabo que conecta a antena do alto-falante com um grande cabo plano.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/5 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 21/6

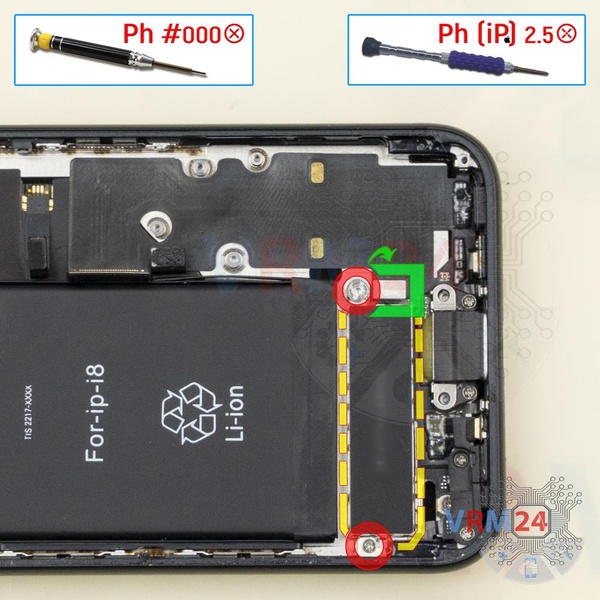

Passo 21. Desaparafusar os parafusos

Usando duas chaves de fenda (Phillips 1,5 mm PH000) e (Phillips 2,5 mm iPhone), desparafuse os dois parafusos.

Desconecte o conector e remova o motor de vibração (motor Taptic).


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 22/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 22/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 22/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 22/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 22/5

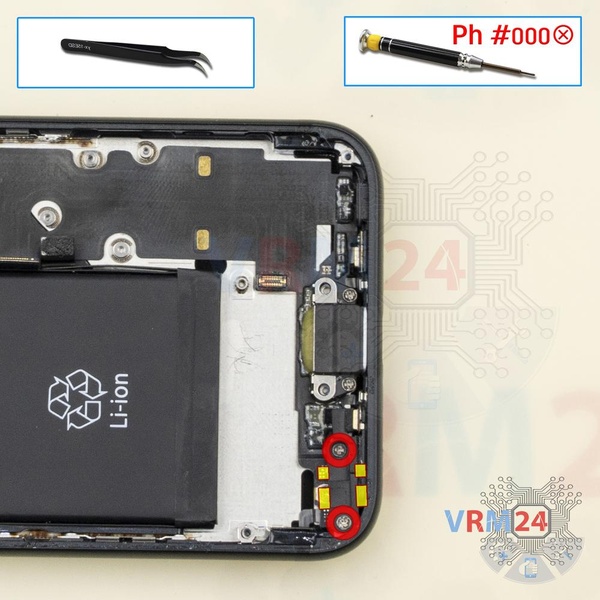

Passo 22. Retirar o suporte

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dois parafusos e remova o suporte.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/3 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/4 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/5 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 23/6

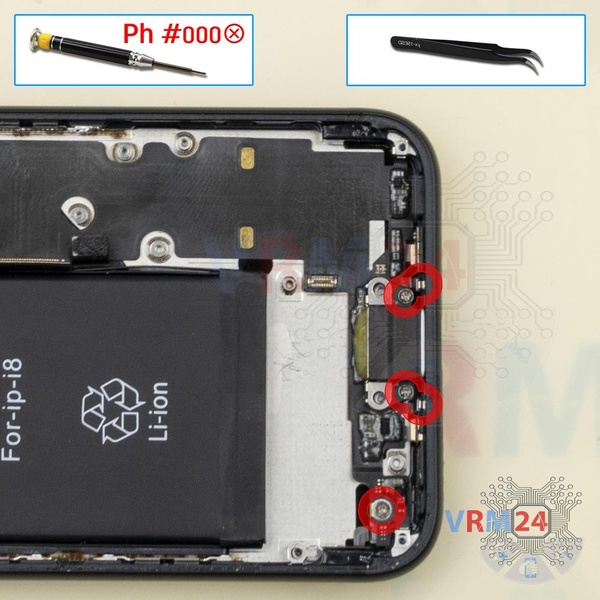

Passo 23. Retirar o porto de carga

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 parafusos e remova o cabo com uma porta de iluminação e microfones.


Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 24/1 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 24/2 Como desmontar Apple iPhone SE (2nd generation) por si mesmo, Passo 24/3

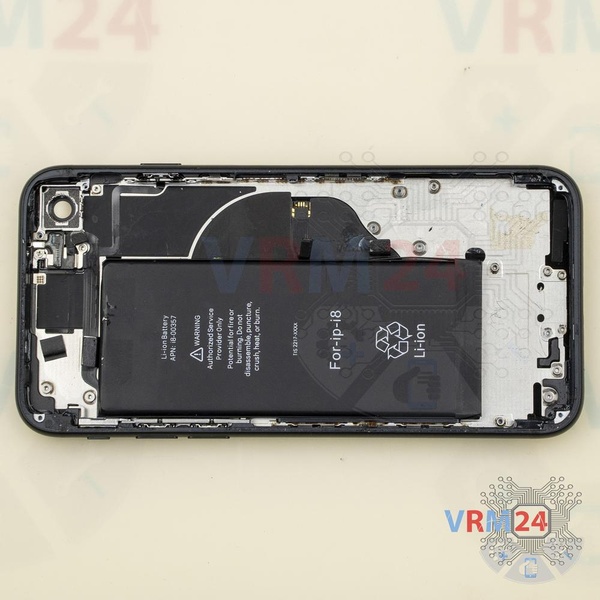

Passo 24. Na carcaça ficou

Na caixa permanece uma bateria.

Instruções detalhadas de desmontagem do Apple iPhone SE (2nd generation) no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem duro complexidade e demora cerca de 17 minutos no tempo.
O nosso manual é adequado para todos os modelos Apple iPhone SE (2nd generation) — iPhone SE A2275, A2296, A2298 lançado para mercados em diferentes países.
