Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

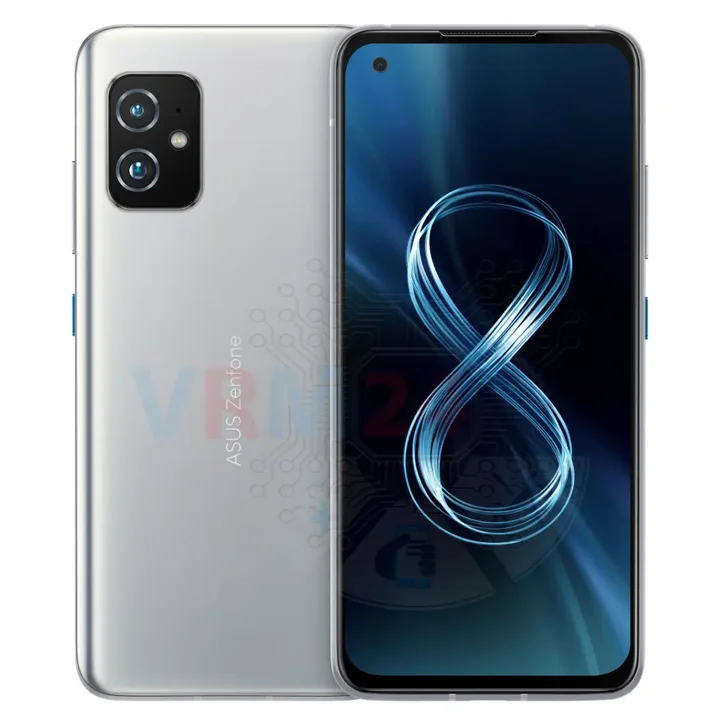

Desmontagem/Reparar do dispositivo móvel Asus ZenFone 8 I006D (Asus ZenFone 8 I006D) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 1/1

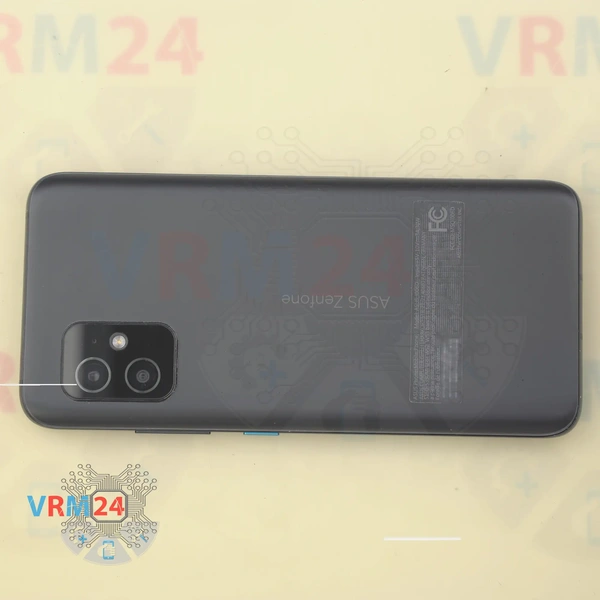

Passo 1. Antes da desmontagem!

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 2/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 2/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 2/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 2/4

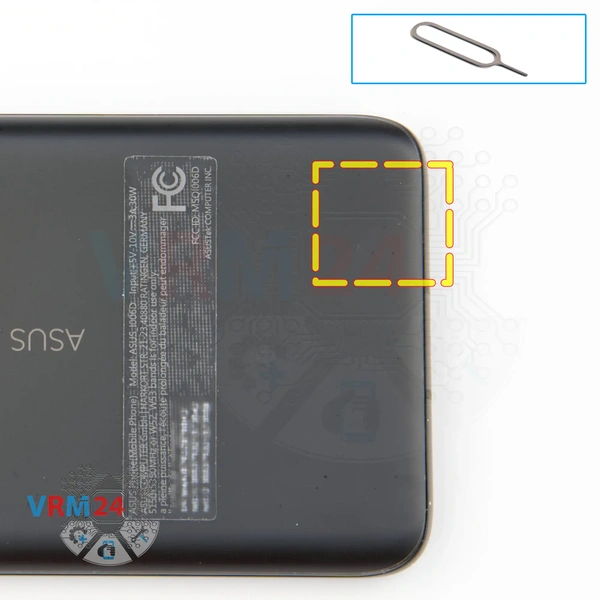

Passo 2. Retire a bandeja

No início precisamos remover a bandeja de cartões, para isso pegamos uma ferramenta especial, inserimos no orifício direito e cuidadosamente empurramos e retiramos a bandeja de cartões.

⚠️️ Observe que o orifício do microfone também está localizado próximo à bandeja do cartão.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 3/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 3/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 3/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 3/4

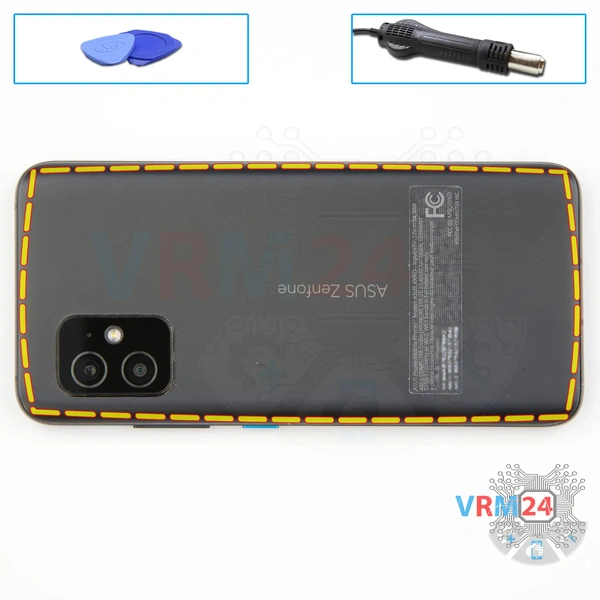

Passo 3. Abrir a tampa traseira

Precisamos aquecer a superfície da tampa traseira a aproximadamente 70° C ou 160° F. Para isso utilizamos uma esteira térmica ou um secador de cabelo.

E após 5-7 minutos de aquecimento, podemos prosseguir para retirar a tampa traseira. Para isso utilizamos um filme plástico fino, esse é o filme protetor do display novo ou um filme plástico da papelaria.

Nós o inserimos no espaço entre a tampa traseira e a moldura da tela e passamos ao longo do comprimento da tampa traseira, destacando-a.

ℹ️️ Na contracapa temos os elementos da lanterna, a gaxeta e possivelmente o microfone.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 4/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 4/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 4/3

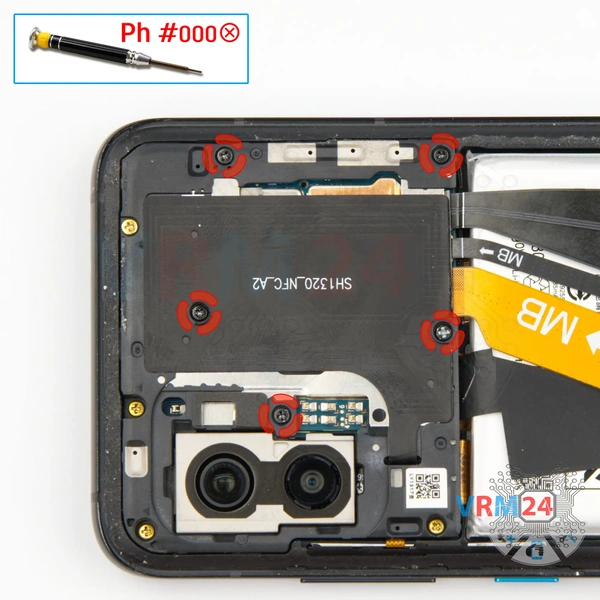

Passo 4. Desaparafusar os parafusos

Passamos a desparafusar os cinco parafusos pretos longos, usando uma chave de fenda Phillips de 1,5 mm ou #000.

⚠️️ Como podemos ver, alguns parafusos têm cores diferentes, por isso precisamos colocá-los em uma superfície especial em uma determinada ordem, para que não se misturem na remontagem.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 5/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 5/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 5/3

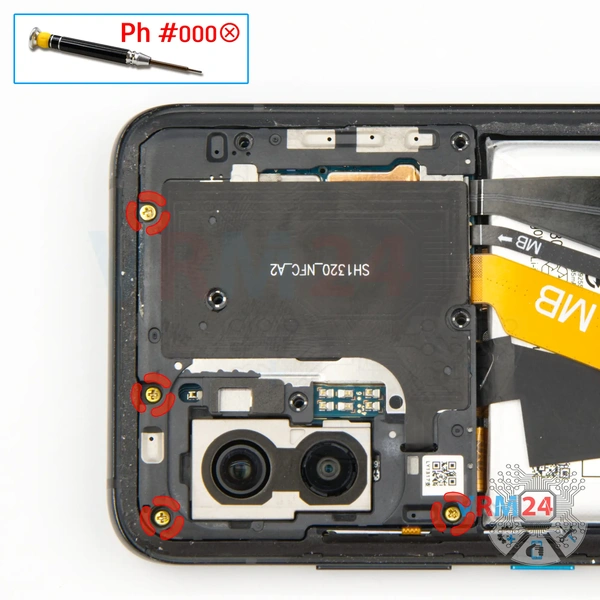

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os quatro parafusos curtos dourados (ou calêndula).


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 6/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 6/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 6/3

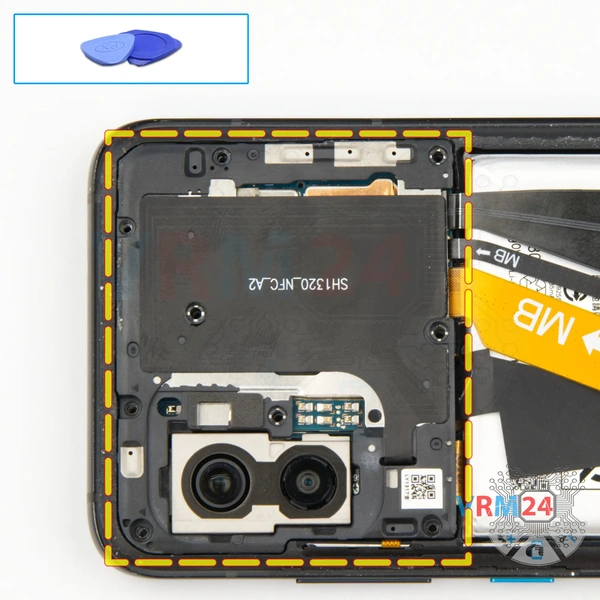

Passo 6. Abrir a tampa

Depois de desaparafusar os parafusos, precisamos retirar a tampa que esconde a placa-mãe. Para isso recomendamos o uso de ferramentas não metálicas, para que nada entre em curto na placa-mãe.

Enganche suavemente a borda no lugar certo e tente soltar a capa.

Garantimos que nada nos interfira e removemos a tampa com os contatos das antenas.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 7/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 7/2

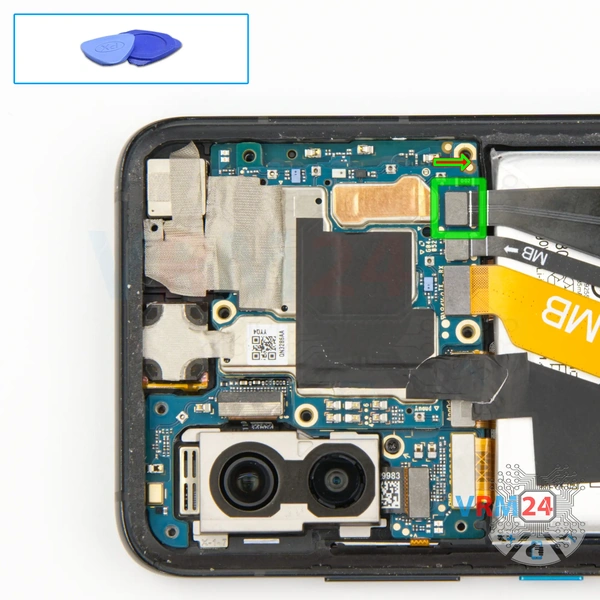

Passo 7. Desligar o conector da bateria

Desconectamos o conector da bateria, pois podemos ver que o cabo da bateria vem da parte inferior da bateria. Usamos uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo Asus ZenFone 8 I006D possui uma bateria C11P2003 com capacidade de 3835 mAh (também conhecida como bateria recarregável).


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 8/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 8/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 8/3

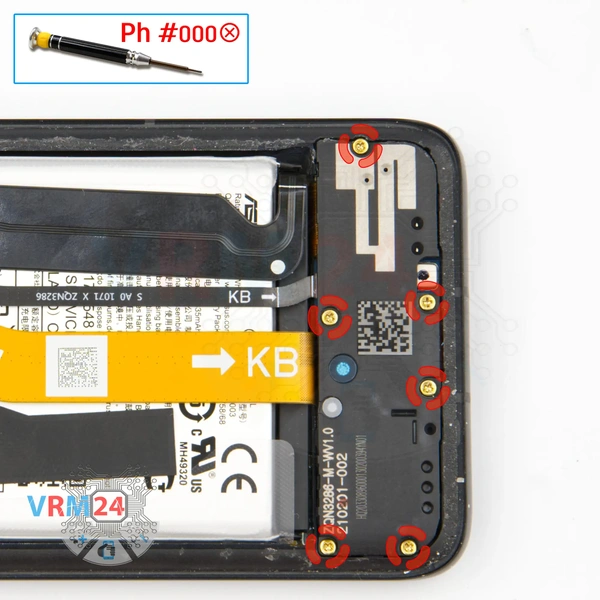

Passo 8. Desaparafusar os parafusos

E procedemos a desaparafusar os parafusos da parte inferior, os parafusos são calêndula ou cor de cobre. Desaperte cuidadosamente os seis parafusos e coloque-os de lado.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 9/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 9/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 9/3

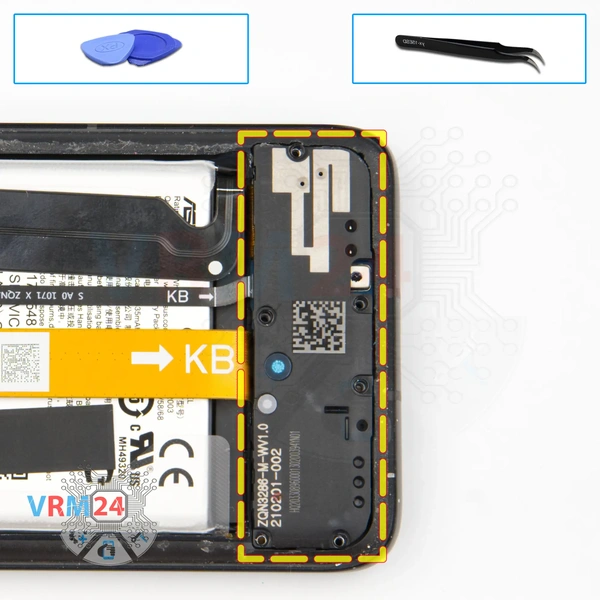

Passo 9. Retirar o altifalante

Retiramos a tampa com o alto-falante, onde podemos ver as linhas de transmissão da antena. Prenda-o com cuidado no lugar certo e retire a tampa do alto-falante.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 10/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 10/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 10/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 10/4

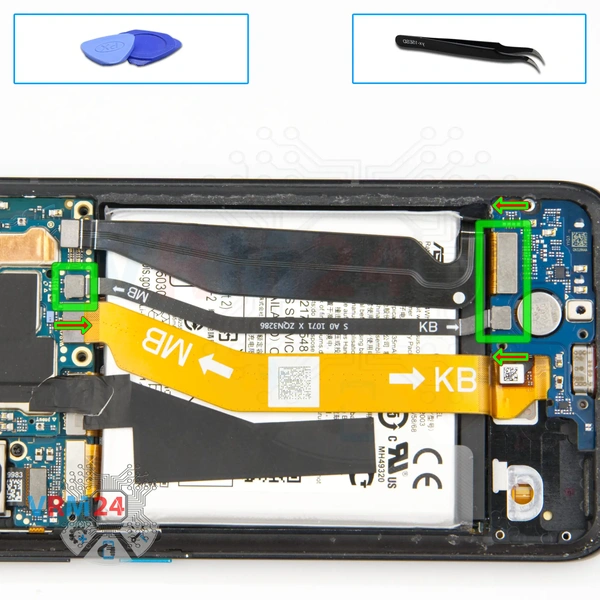

Passo 10. Retirar o cabo entre placas

Desconectamos os conectores do cabo estreito entre placas e desconectamos o conector do segundo cabo entre placas na subplaca. E podemos remover o cabo entre placas.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 11/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 11/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 11/3

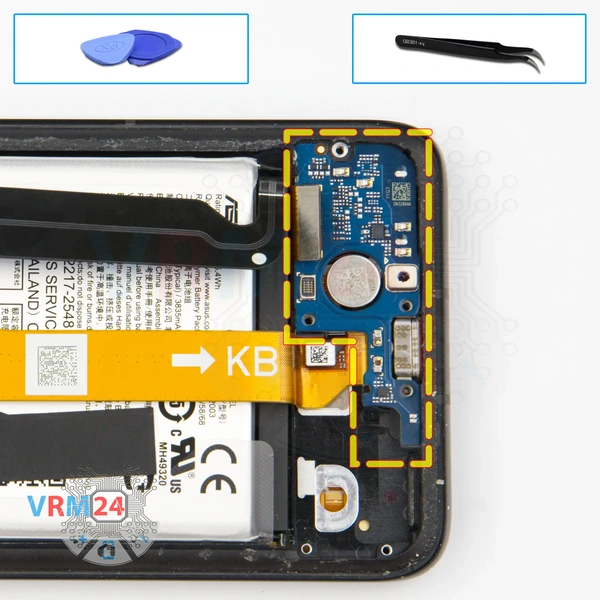

Passo 11. Retirar a placa filha

E podemos prender suavemente a borda e retirar a subplaca.

A subplaca possui um porta-cartão e um microfone na parte traseira.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 12/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 12/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 12/3

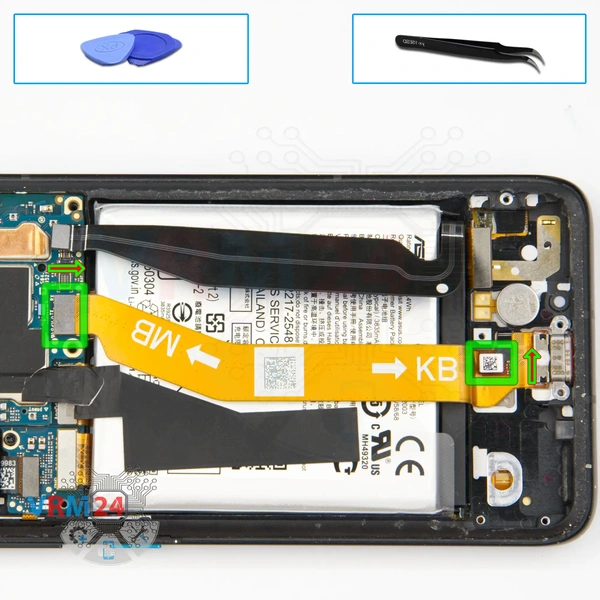

Passo 12. Desconectar os conectores

Agora precisamos desconectar os dois conectores. Um deles está na placa-mãe e o outro no cabo próximo à porta de carregamento.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 13/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 13/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 13/3

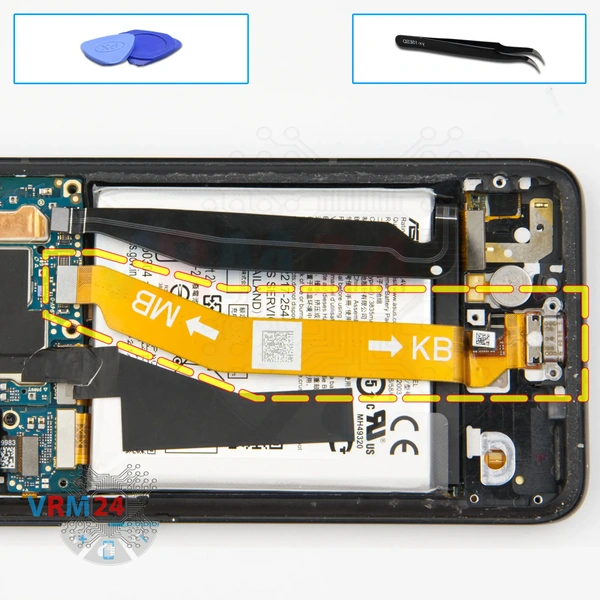

Passo 13. Retirar o porto de carga

Remova cuidadosamente o cabo com a porta de carregamento.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 14/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 14/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 14/3

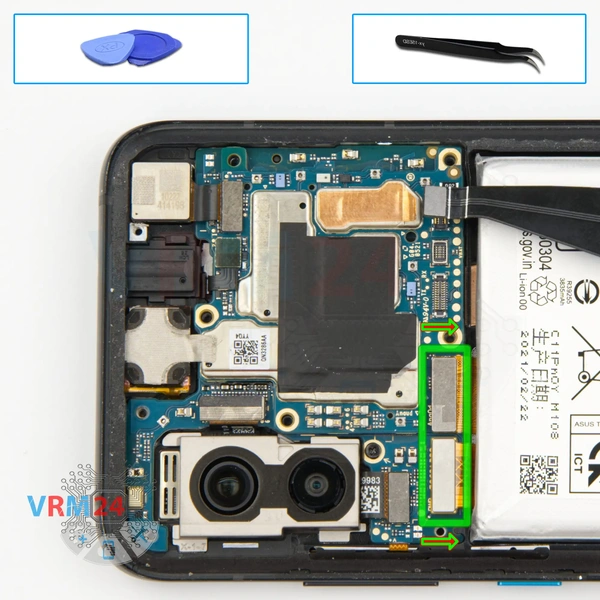

Passo 14. Desconectar os conectores

E passamos a desconectar os conectores da placa-mãe.

Retiramos a cobertura protetora e desconectamos os conectores dos cabos que levam à subplaca e ao display.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/4 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/5 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 15/6

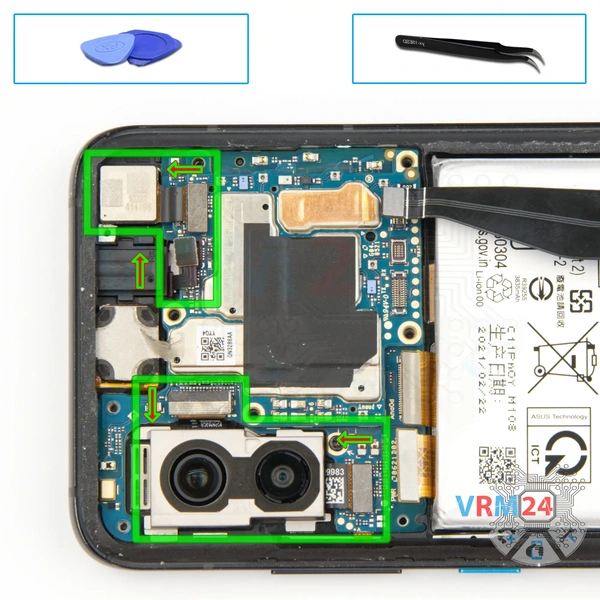

Passo 15. Retirar as câmaras

Desconectamos dois conectores e removemos o conjunto das duas câmeras traseiras.

Em seguida, precisamos remover a camada protetora do alto-falante do fone de ouvido, da porta do fone de ouvido e da câmera frontal.

E depois disso podemos remover a câmera frontal


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 16/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 16/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 16/3

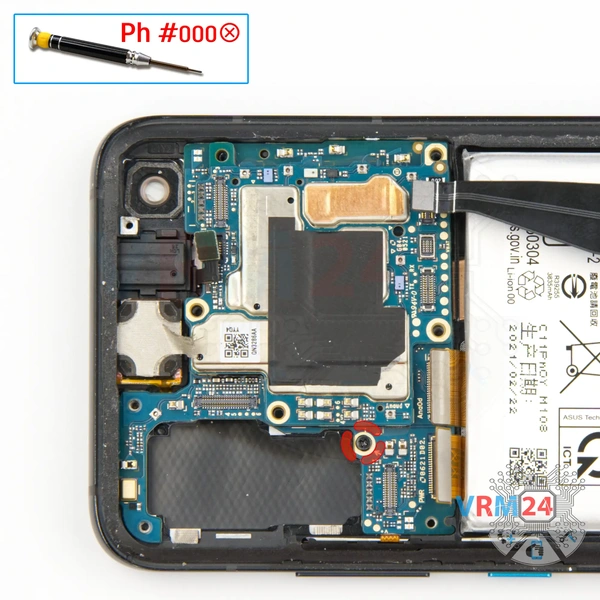

Passo 16. Desaparafusar um parafuso

E desparafusamos um parafuso que prende a placa-mãe.

Este parafuso é obviamente diferente dos anteriores, é melhor deixá-lo de lado separadamente para não confundir.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 17/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 17/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 17/3

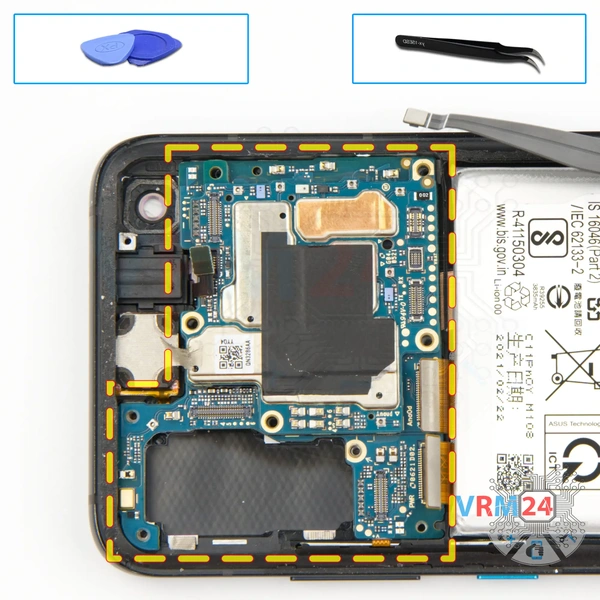

Passo 17. Retirar a placa-mãe

Em seguida, desconectamos a placa-mãe.

Encontramos o local certo onde podemos enganchar, olhamos para que os conectores não interfiram em nós e removemos com cuidado a placa-mãe.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 18/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 18/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 18/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 18/4 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 18/5

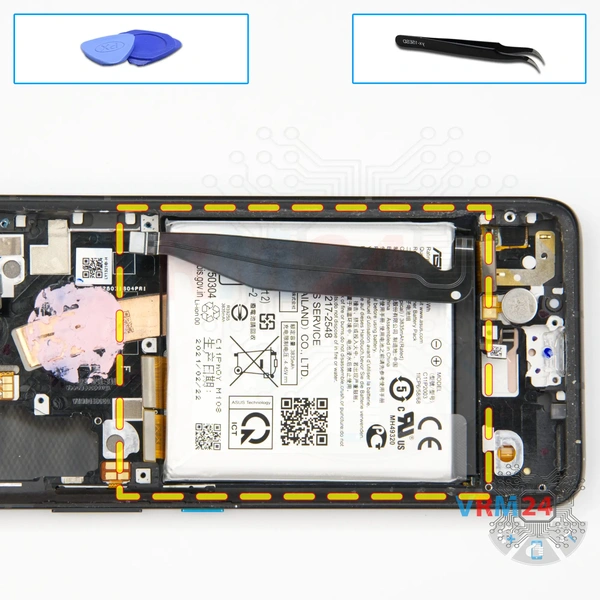

Passo 18. Retirar a bateria

Finalmente, passamos a retirar a bateria. Como temos vários cabos embaixo da bateria, precisamos ter o máximo de cuidado possível para não danificar esses cabos.

Verificamos a bateria levantando-a ligeiramente e verificando de que lado começaremos a retirá-la. Como podemos ver em um lado a bateria não está bem segura e isso também significa que há cabos próximos à borda. Não há necessidade de agir com força, não há necessidade de dobrar a bateria, não há necessidade de empurrar a ferramenta profundamente na bateria para evitar danificar os cabos ou o invólucro da bateria.

Quando pudermos, deslizamos o filme plástico sob a bateria, atrás dos cabos, na parte central e destacamos cuidadosamente a base adesiva. É melhor usar uma ferramenta de plástico para segurar a bateria, criando assim um espaço para que seja confortável trabalhar com a ferramenta.

Podemos trabalhar dos dois lados tentando levantar a bateria, se possível, e ver de que lado temos cabos. E também com a ajuda de filme plástico tente destacar a base adesiva. É melhor não pressionar a bateria com força para não danificar o invólucro da bateria.

Não usamos álcool isopropílico ou calor neste caso porque não sabemos exatamente o que está embaixo da bateria, então não danificamos nada. Essa abordagem leva mais tempo, mas é relativamente segura.


Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 19/1 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 19/2 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 19/3 Como desmontar Asus ZenFone 8 I006D por si mesmo, Passo 19/4

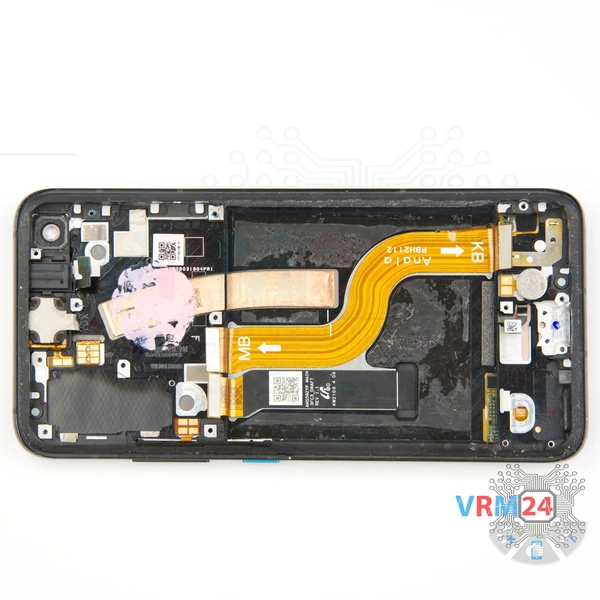

Passo 19. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, motor de vibração, botões laterais, cabos.

Instruções detalhadas de desmontagem do Asus ZenFone 8 I006D no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Asus ZenFone 8 I006D — Asus ZenFone 8 I006D lançado para mercados em diferentes países.
