Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

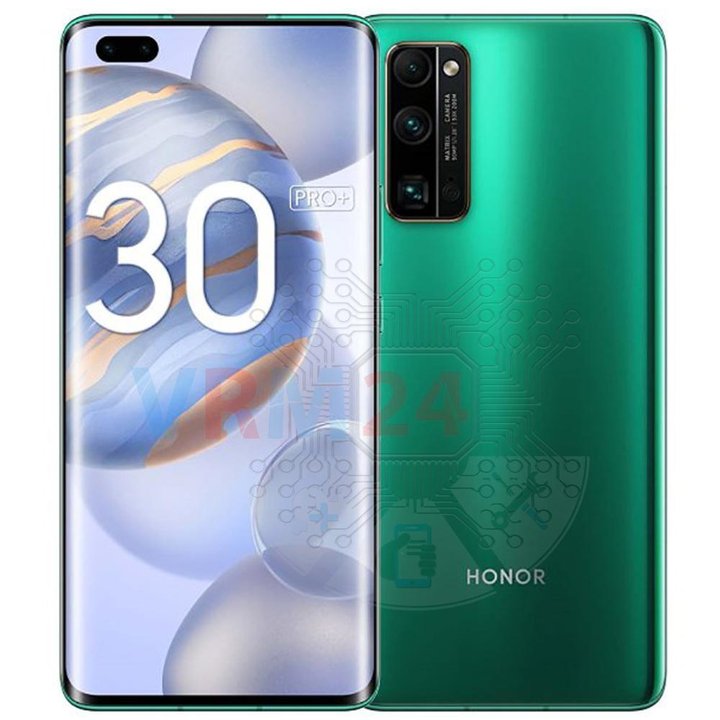

Desmontagem/Reparar do dispositivo móvel Huawei Honor 30 Pro Plus (Huawei Honor 30 Pro Plus EBG-AN10) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 1/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 1/2

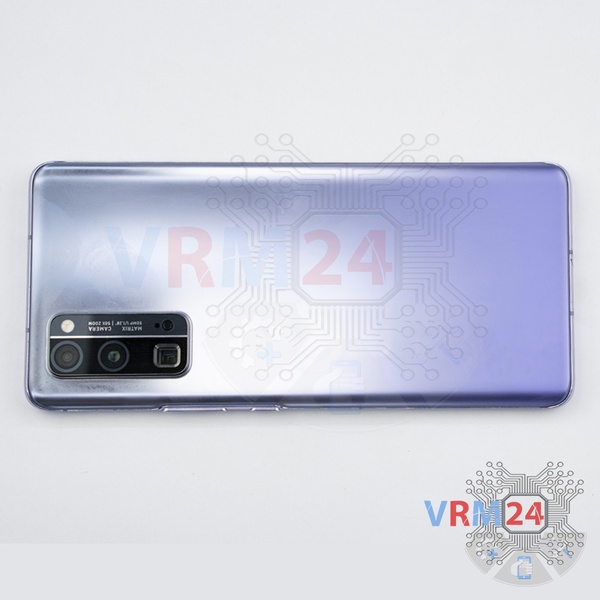

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 2/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 2/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 2/3

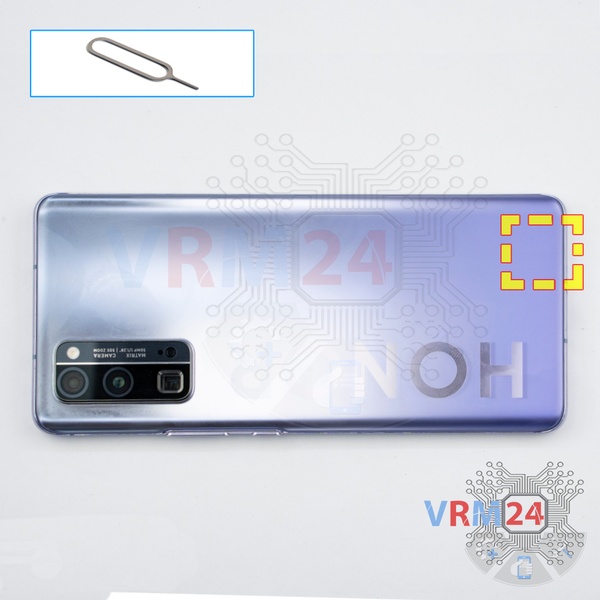

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/3 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/4 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/5 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 3/6

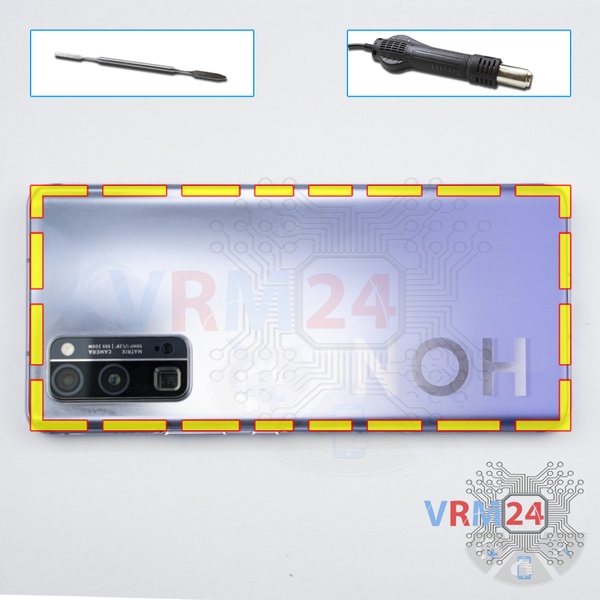

Passo 3. Abrir a tampa traseira

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico manualmente ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 4/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 4/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 4/3

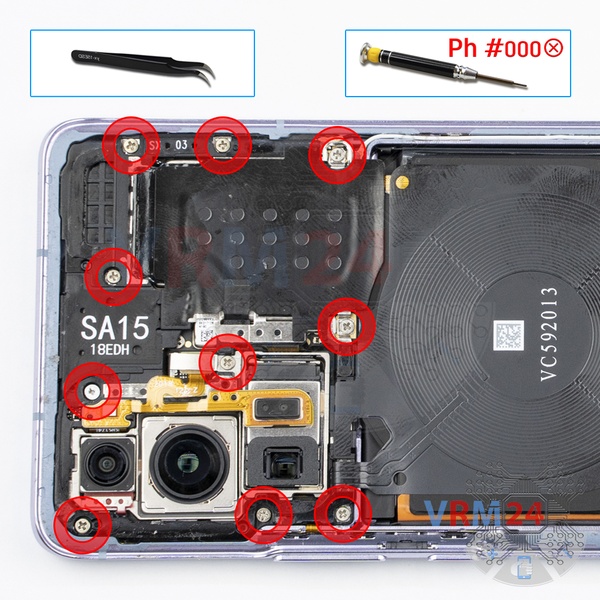

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dez parafusos. Além disso, remova o colchete.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 5/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 5/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 5/3 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 5/4 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 5/5

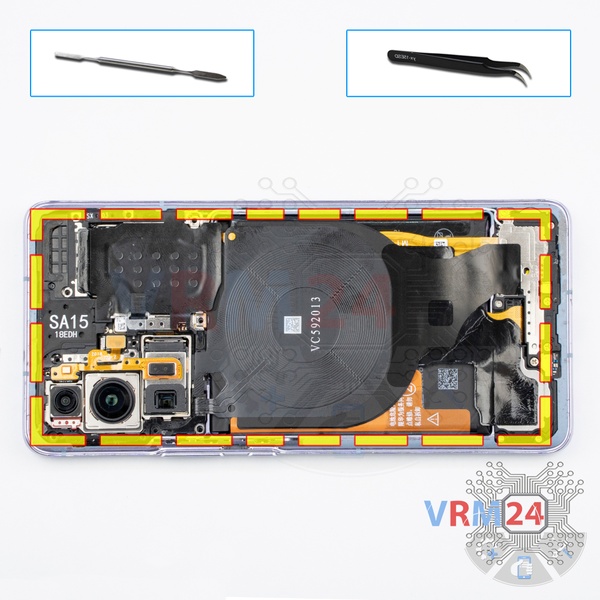

Passo 5. Abrir a tampa

Remova a tampa com a etiqueta NFC e as antenas. A tampa protege a placa de circuito impresso (PCB). Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 6/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 6/2

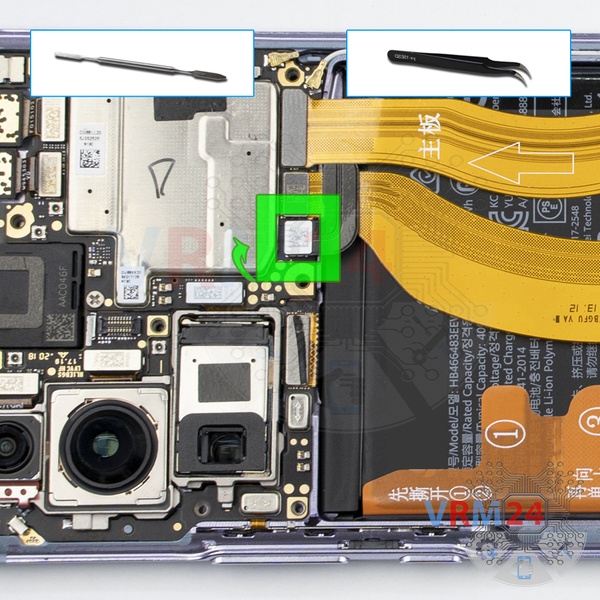

Passo 6. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Huawei Honor 30 Pro Plus EBG-AN10 tem uma bateria HB466483EEW com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 7/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 7/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 7/3

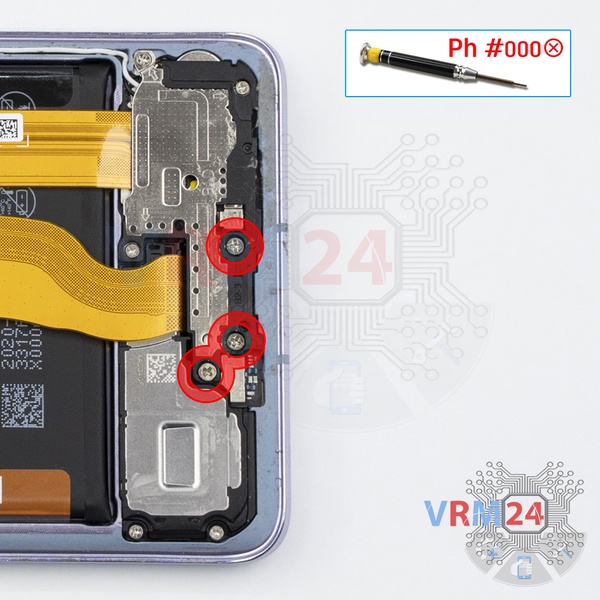

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos grandes.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 8/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 8/2

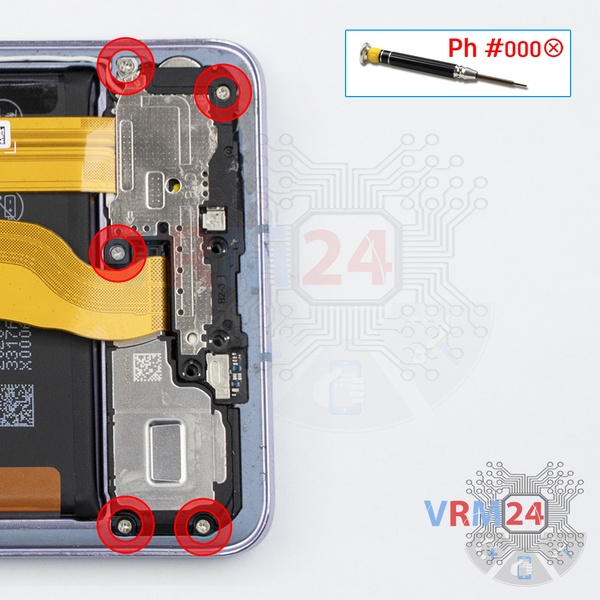

Passo 8. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse cinco parafusos.

ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 9/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 9/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 9/3

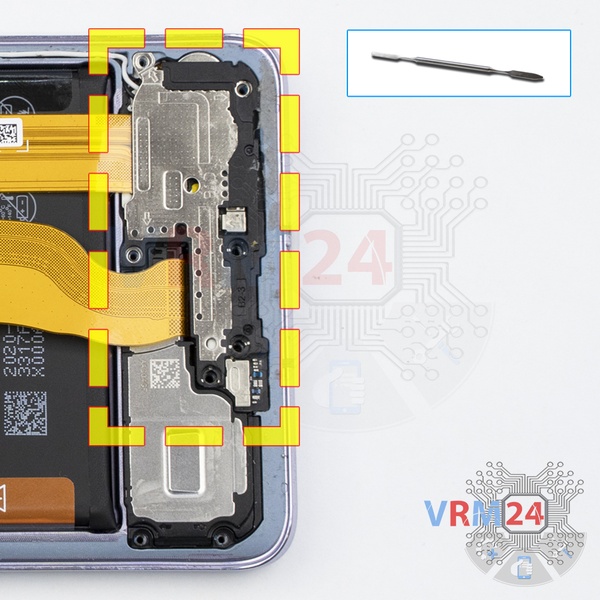

Passo 9. Abrir a tampa

Abra a tampa escondendo o sub-placa.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 10/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 10/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 10/3

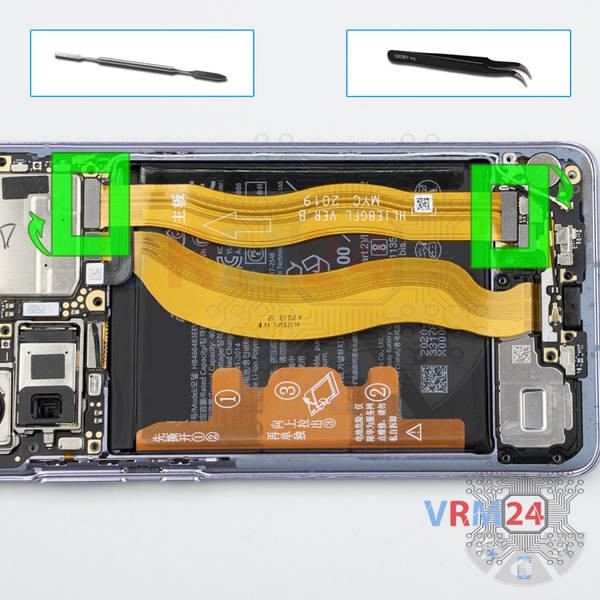

Passo 10. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas conectando a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 11/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 11/2

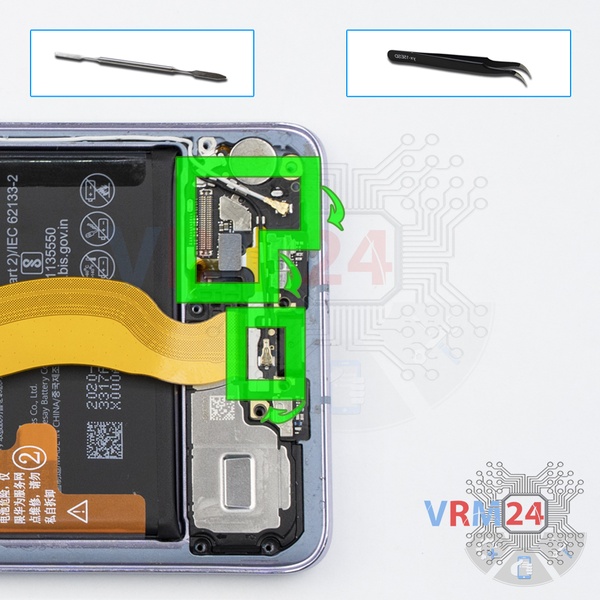

Passo 11. Desconectar os conectores

Desconecte os dois conectores do cabo coaxial, o cabo para o sensor de impressão digital na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 12/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 12/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 12/3

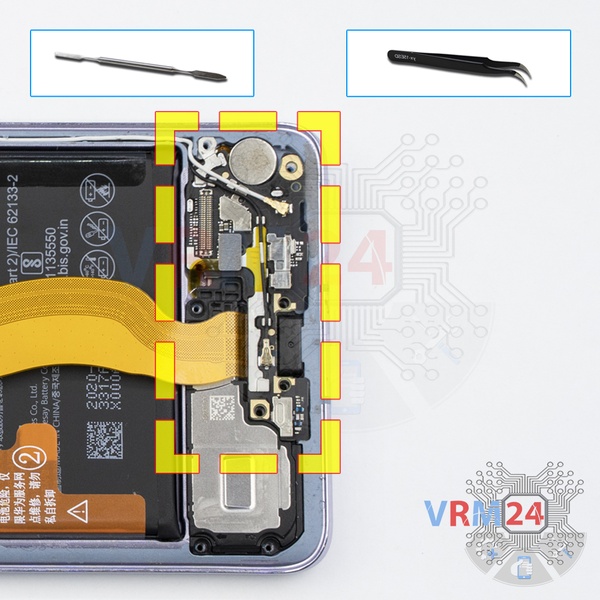

Passo 12. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ O sub-quadro contém um suporte para cartões, microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 13/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 13/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 13/3 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 13/4 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 13/5

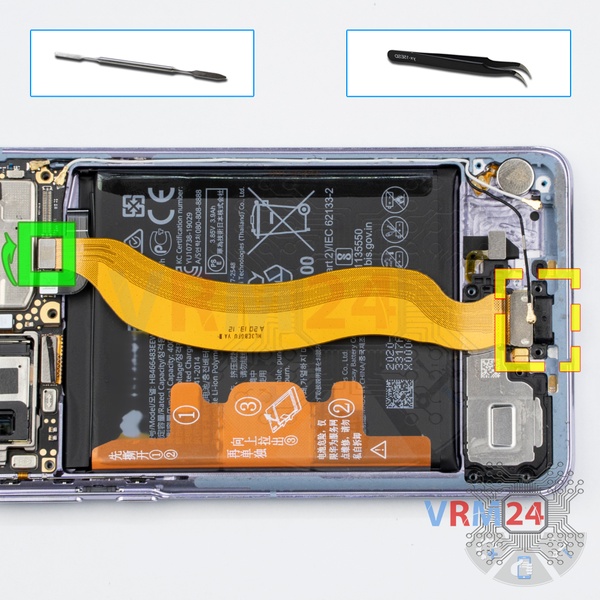

Passo 13. Retirar o porto de carga

Desconecte com cuidado o conector e remova o cabo plano que conecta à placa-mãe, de preferência pela borda. Na extremidade do cabo está uma porta de carregamento.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 14/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 14/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 14/3

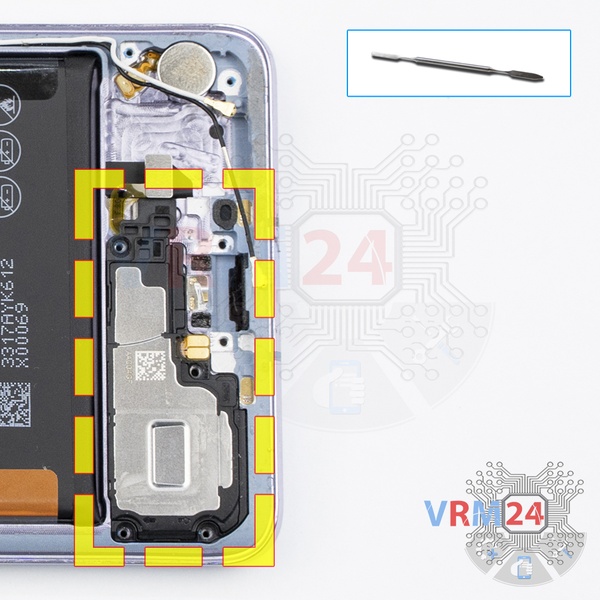

Passo 14. Retirar o altifalante

Remova o conjunto do alto-falante.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 15/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 15/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 15/3 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 15/4 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 15/5

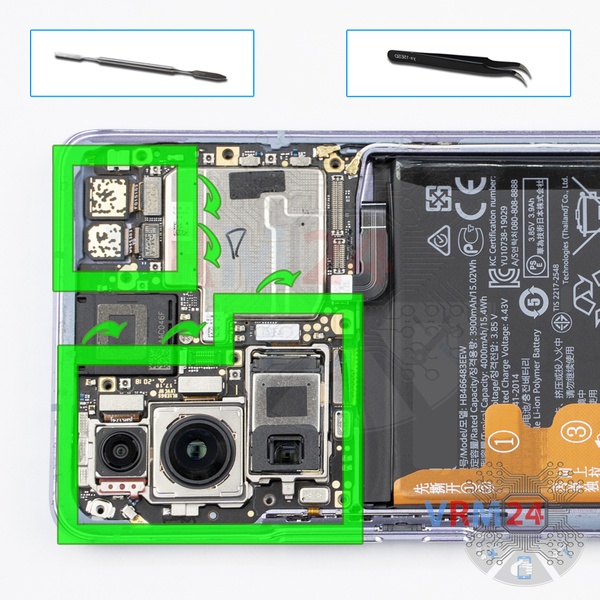

Passo 15. Retirar as câmaras

Retire os conectores e remova três câmeras traseiras e duas câmeras frontais.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 16/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 16/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 16/3 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 16/4

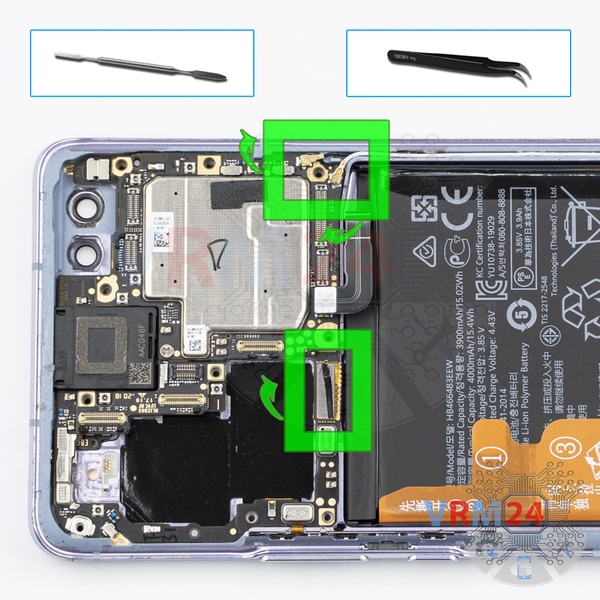

Passo 16. Desconectar os conectores

Retire os conectores do cabo do módulo de exibição, dois cabos coaxiais.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 17/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 17/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 17/3

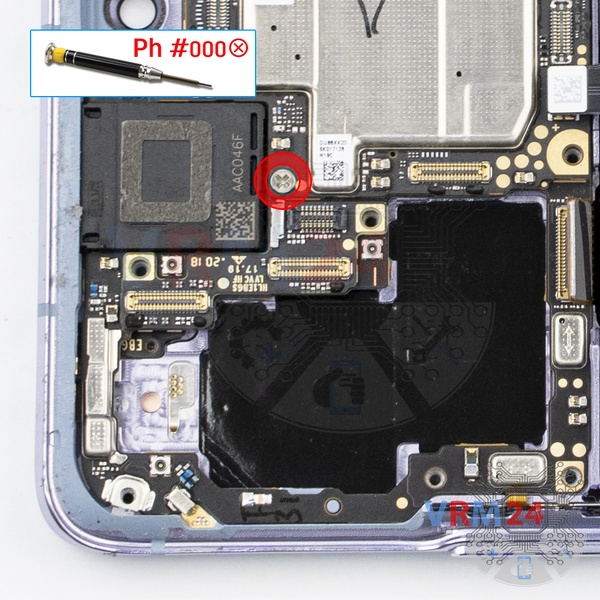

Passo 17. Desaparafusar um parafuso

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse um parafuso longo que prende a placa-mãe.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 18/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 18/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 18/3

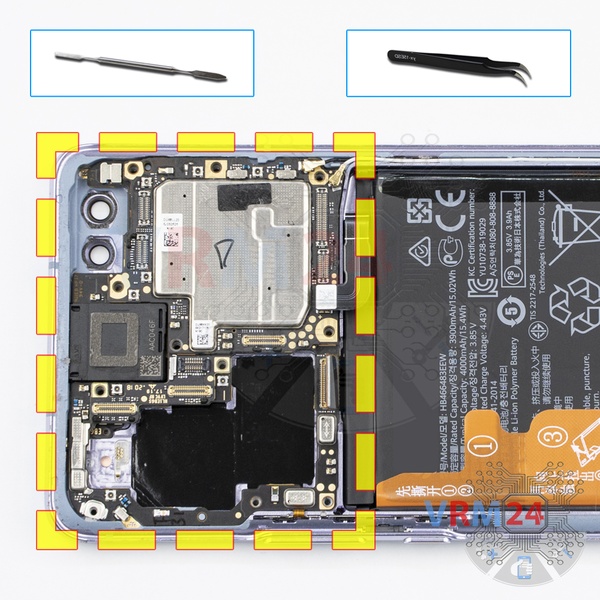

Passo 18. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 19/1 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 19/2 Como desmontar Huawei Honor 30 Pro Plus por si mesmo, Passo 19/3

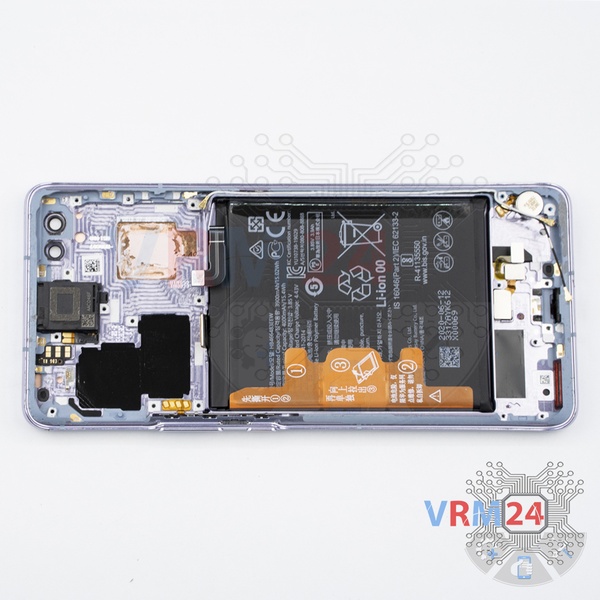

Passo 19. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabos coaxiais e motor de vibração.

Instruções detalhadas de desmontagem do Huawei Honor 30 Pro Plus no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Huawei Honor 30 Pro Plus — Huawei Honor 30 Pro Plus EBG-AN10 lançado para mercados em diferentes países.
