Dificuldade de desmontagem:
Fácil
Duração:
4 min

Ferramentas recomendadas

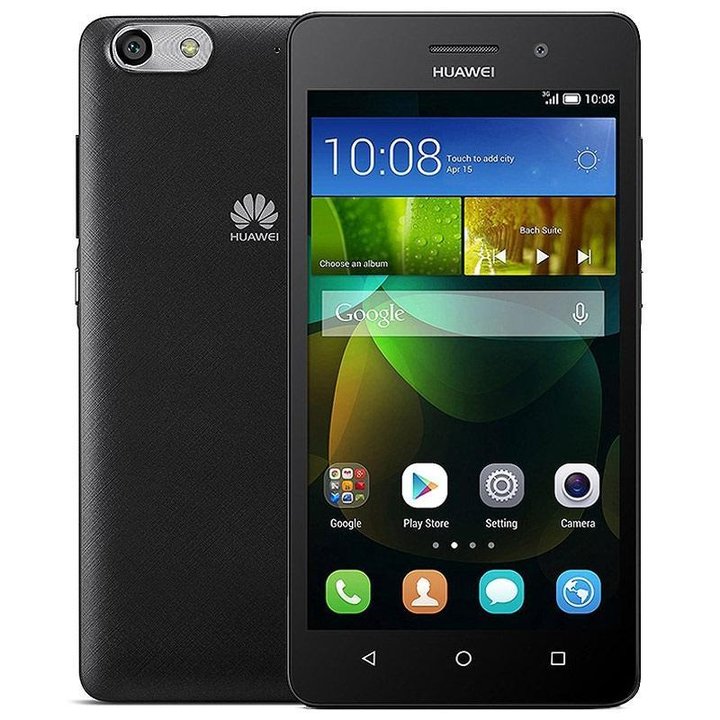

Desmontagem/Reparar do dispositivo móvel Huawei Honor 4C (Huawei Honor 4C CHM-U01) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Huawei Honor 4C por si mesmo, Passo 1/1

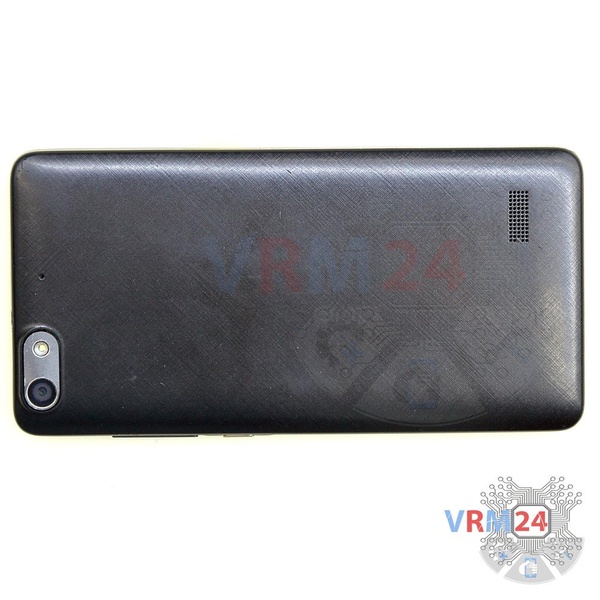

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Huawei Honor 4C por si mesmo, Passo 2/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 2/2

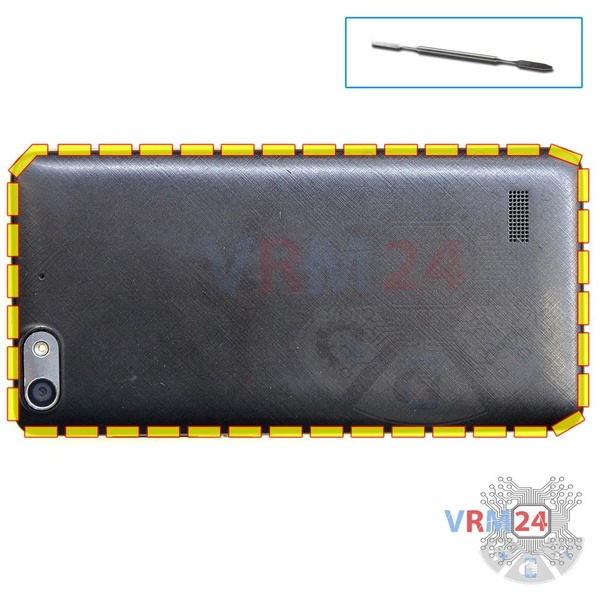

Passo 2. Abrir a tampa

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.


Como desmontar Huawei Honor 4C por si mesmo, Passo 3/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 3/2

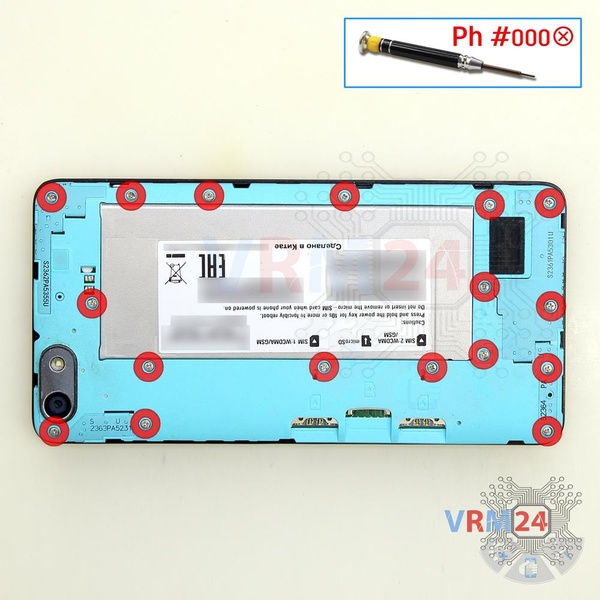

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 17 parafusos.


Como desmontar Huawei Honor 4C por si mesmo, Passo 4/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 4/2

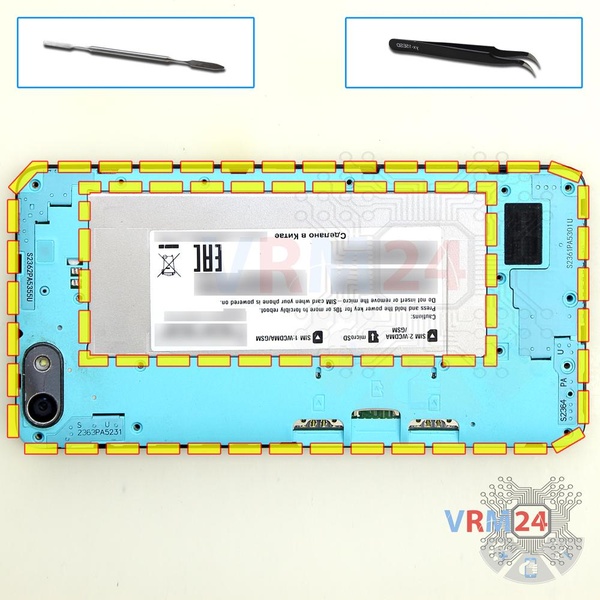

Passo 4. Retirar o altifalante

Remova cuidadosamente a tampa do meio com um alto-falante.


Como desmontar Huawei Honor 4C por si mesmo, Passo 5/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 5/2

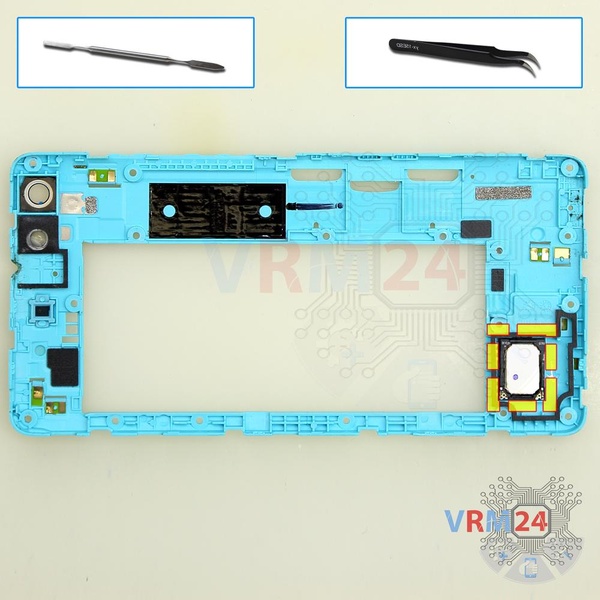

Passo 5. Retirar o altifalante

Remova o alto-falante.

⚠️ O alto-falante é colado por dentro, então tome cuidado.


Como desmontar Huawei Honor 4C por si mesmo, Passo 6/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 6/2

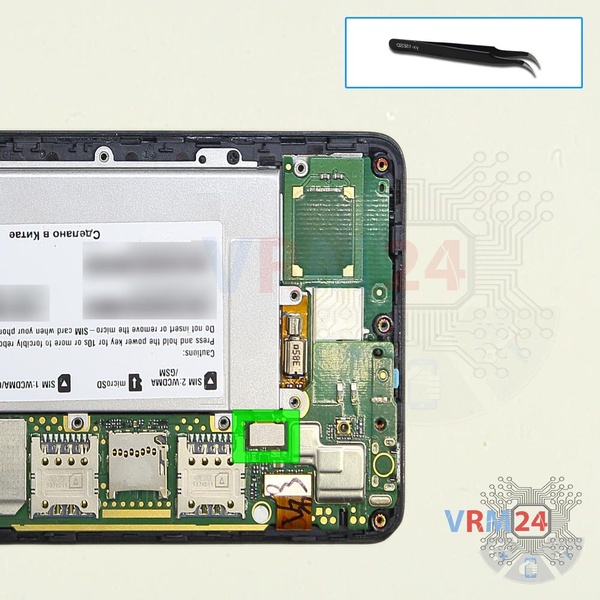

Passo 6. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Huawei Honor 4C (CHM-U01) tem uma bateria HB444199EBC com capacidade de 2550 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Huawei Honor 4C por si mesmo, Passo 7/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 7/2

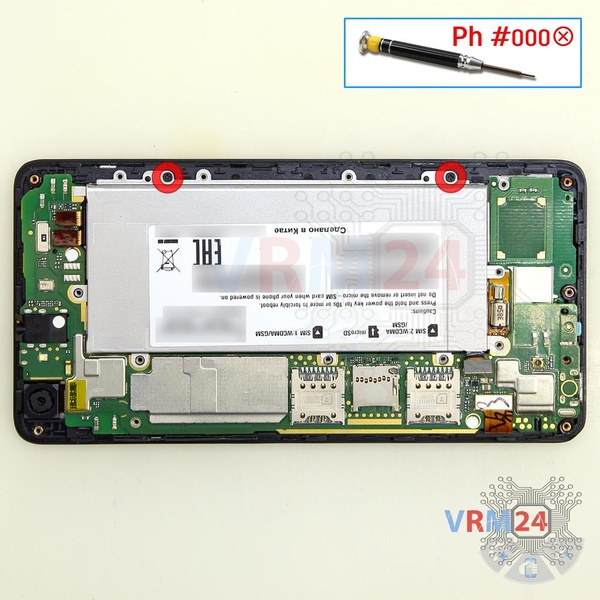

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a bateria.


Como desmontar Huawei Honor 4C por si mesmo, Passo 8/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 8/2

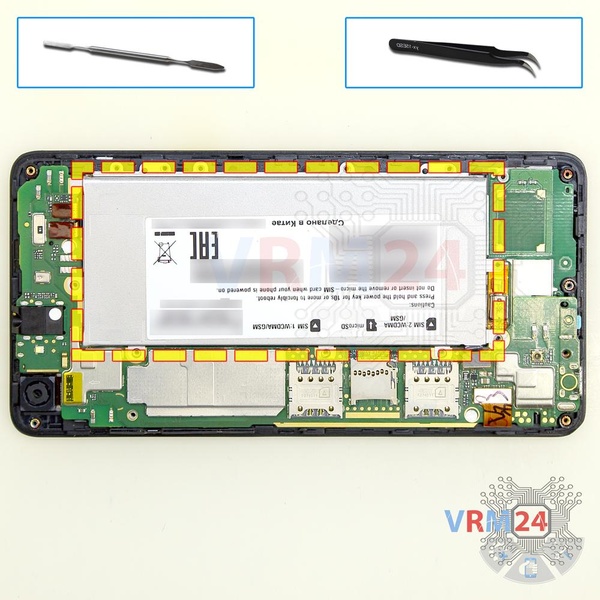

Passo 8. Retirar a bateria

Remova a bateria com cuidado.


Como desmontar Huawei Honor 4C por si mesmo, Passo 9/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 9/2

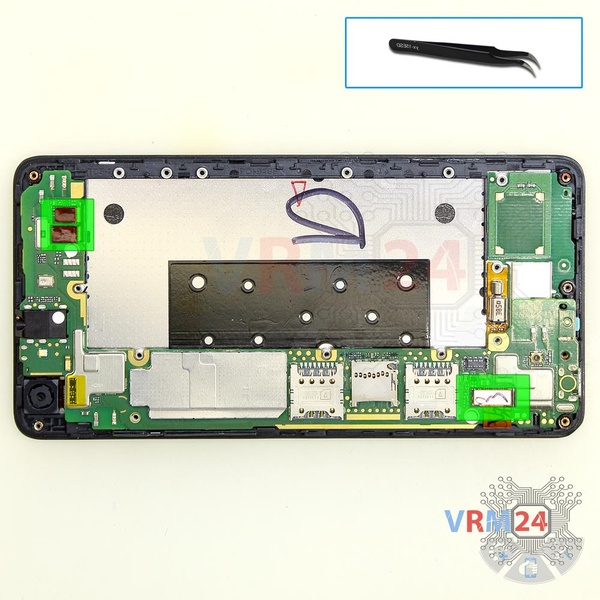

Passo 9. Desconectar os conectores

Levante os conectores do cabo do sensor da tela de toque, cabo do módulo de tela e sensor de proximidade.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Huawei Honor 4C por si mesmo, Passo 10/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 10/2

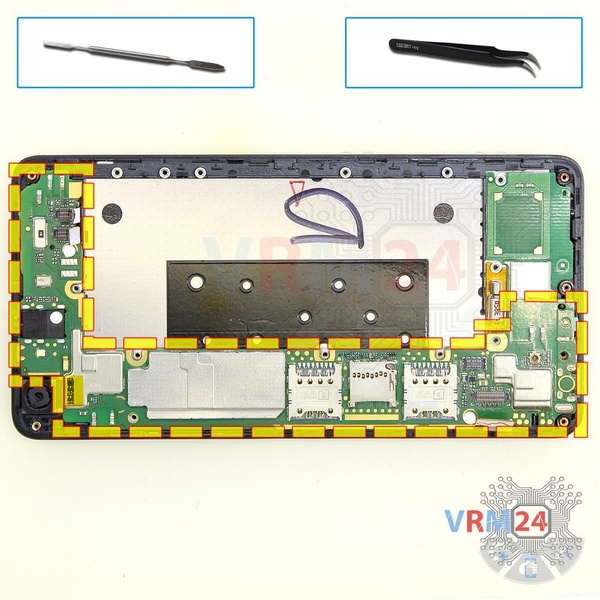

Passo 10. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Huawei Honor 4C por si mesmo, Passo 11/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 11/2

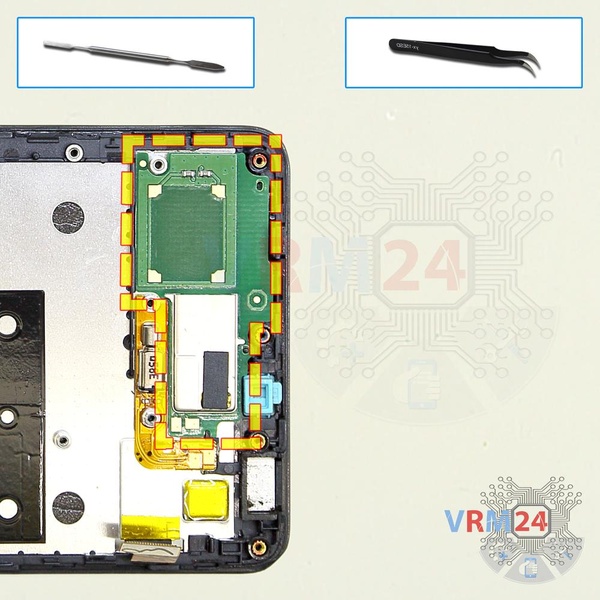

Passo 11. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.


Como desmontar Huawei Honor 4C por si mesmo, Passo 12/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 12/2

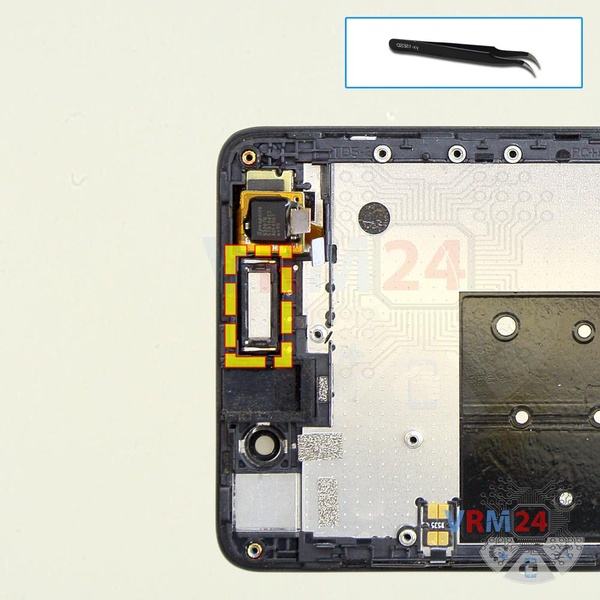

Passo 12. Retirar o altifalante do auscultador

Remova com cuidado o alto-falante do fone de ouvido. ⚠️ O alto-falante é colado por dentro, então tome cuidado.


Como desmontar Huawei Honor 4C por si mesmo, Passo 13/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 13/2

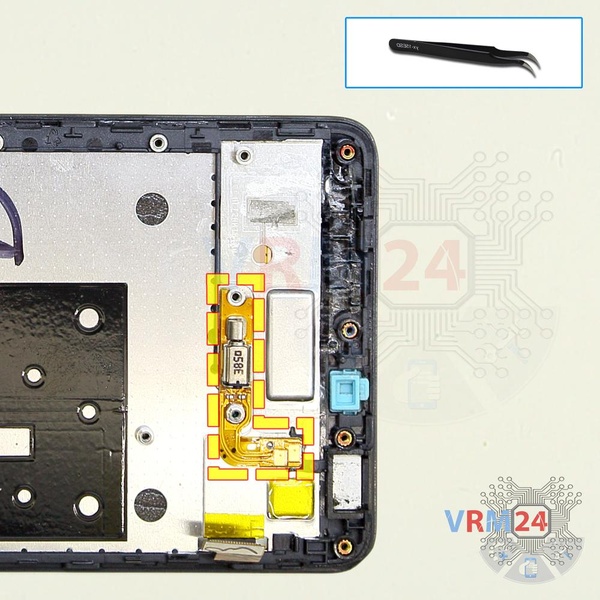

Passo 13. Remover o motor de vibração

Remova cuidadosamente o cabo com um motor de vibração.


Como desmontar Huawei Honor 4C por si mesmo, Passo 14/1 Como desmontar Huawei Honor 4C por si mesmo, Passo 14/2 Como desmontar Huawei Honor 4C por si mesmo, Passo 14/3

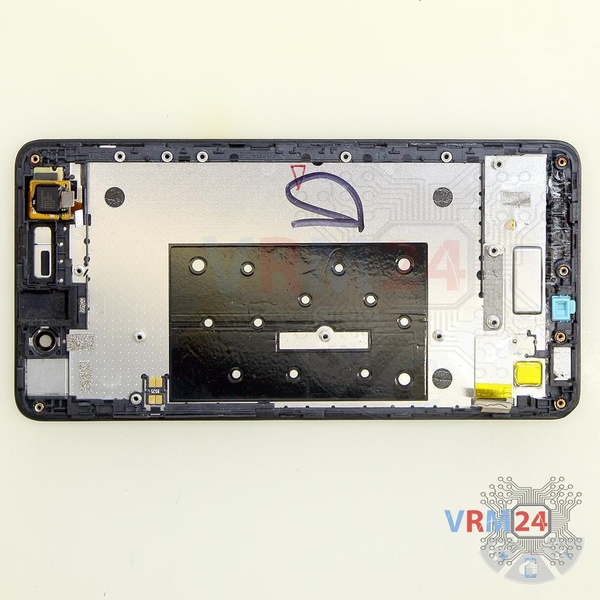

Passo 14. Na moldura de ecrã permaneceu

O quadro do módulo de exibição.

Instruções detalhadas de desmontagem do Huawei Honor 4C no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de 4 minutos no tempo.
O nosso manual é adequado para todos os modelos Huawei Honor 4C — Huawei Honor 4C CHM-U01 lançado para mercados em diferentes países.
