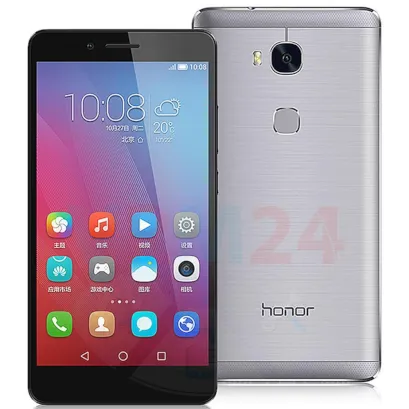

Desmontagem/Reparar do dispositivo móvel Huawei Honor 5X (Huawei Honor 5X KIW-L21) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja para fora. Deve fazer isso para cada uma das bandejas do cartão SIM e do cartão de memória (Micro SD).

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Usando uma chave de fenda (Torx T2), desparafuse / solte 2 parafusos na extremidade do telefone.

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.

⚠ Preste atenção ao sensor de impressão digital colado na tampa traseira por dentro.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso e remova o suporte que segura os conectores.

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo Huawei Honor 5X KIW-L21 tem uma bateria HB396481EBC com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 6 parafusos.

ℹ️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Remova o conjunto do alto-falante com antenas.

Desconecte o conector do cabo coaxial, o cabo de subtela entre placas na placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️ A placa contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dois parafusos e remova o suporte que segura os conectores.

Levante o conector e remova o cabo entre placas.

Levante o conector e remova o sensor de impressão digital.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os 5 parafusos e remova a tampa.

Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Retire os conectores do cabo dos botões de volume de energia, cabo do módulo de exibição e cabo coaxial.

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

Levante os conectores, remova as câmeras traseira e frontal (selfie)
