Dificuldade de desmontagem:
Moderado
Duração:
12 min

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Huawei Honor 9X Lite (Huawei Honor 9X Lite JSN-L21) com a descrição de cada passo e o conjunto de ferramentas necessårias.


Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.


Como desmontar Huawei Honor 9X Lite, Passo 1/1

Passo 1. Antes da desmontagem!

⚠ Antes de desmontar, nĂŁo se esqueça de desligar o telefone.


Como desmontar Huawei Honor 9X Lite, Passo 2/1 Como desmontar Huawei Honor 9X Lite, Passo 2/2 Como desmontar Huawei Honor 9X Lite, Passo 2/3

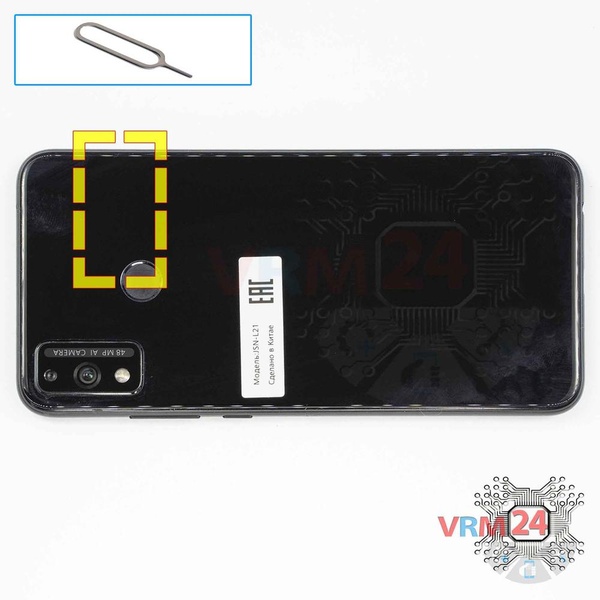

Passo 2. Retire a bandeja

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

â„č Lembre-se da localização das bandejas do cartĂŁo SIM e do cartĂŁo de memĂłria (Micro SD) para que nada seja confundido durante a remontagem.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifĂ­cio na borda da caixa do telefone. NĂŁo pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Huawei Honor 9X Lite, Passo 3/1 Como desmontar Huawei Honor 9X Lite, Passo 3/2 Como desmontar Huawei Honor 9X Lite, Passo 3/3 Como desmontar Huawei Honor 9X Lite, Passo 3/4 Como desmontar Huawei Honor 9X Lite, Passo 3/5

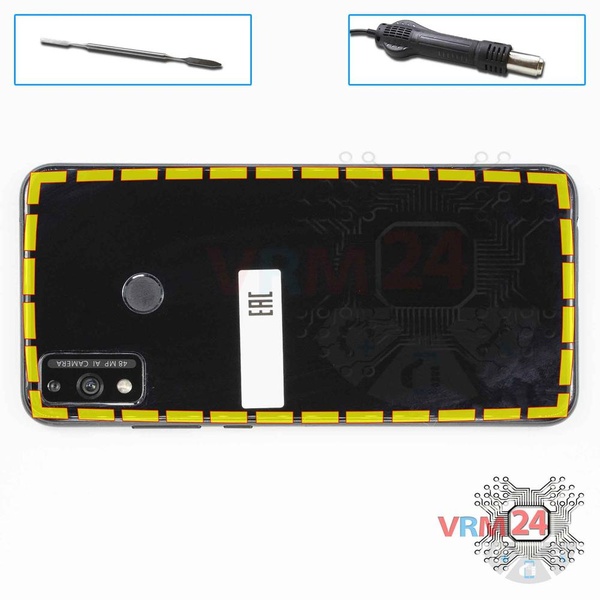

Passo 3. Abrir a tampa traseira

Recomendamos o uso de um dispositivo de aquecimento especial, como uma mĂĄquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificarĂĄ o processo. VocĂȘ pode usar um secador de cabelo domĂ©stico, mas terĂĄ que fazer um bico Ă  mĂŁo ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

â„č A superfĂ­cie da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada Ă© de 50 & deg; C / 125 & deg; F.

Use um filme plĂĄstico fino ou escolha para separação. Para facilitar o processo, vocĂȘ pode usar ĂĄlcool isopropĂ­lico. FreqĂŒentemente, Ă© mais difĂ­cil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botĂ”es FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

NĂŁo deixe o lĂ­quido entrar no smartphone.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruçÔes.

⚠ Preste atenção ao cabo do sensor de impressĂŁo digital colado na tampa traseira por dentro.


Como desmontar Huawei Honor 9X Lite, Passo 4/1 Como desmontar Huawei Honor 9X Lite, Passo 4/2 Como desmontar Huawei Honor 9X Lite, Passo 4/3

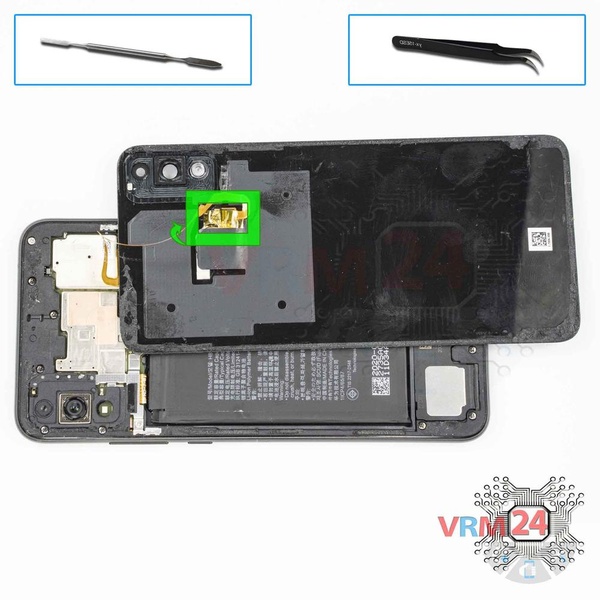

Passo 4. Desligar o conector

Desconecte o conector do sensor de impressĂŁo digital e remova a tampa traseira.


Como desmontar Huawei Honor 9X Lite, Passo 5/1 Como desmontar Huawei Honor 9X Lite, Passo 5/2 Como desmontar Huawei Honor 9X Lite, Passo 5/3

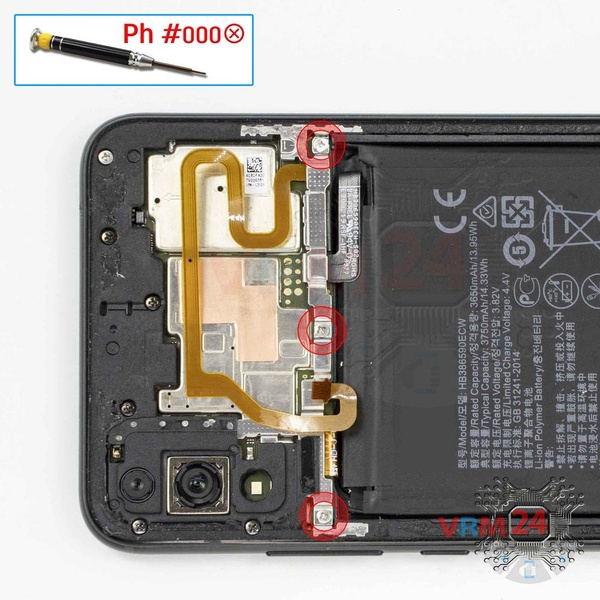

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os 3 parafusos.


Como desmontar Huawei Honor 9X Lite, Passo 6/1 Como desmontar Huawei Honor 9X Lite, Passo 6/2 Como desmontar Huawei Honor 9X Lite, Passo 6/3

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 11 parafusos.

â„č Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifĂ­cios no telefone devem ser marcados com marcadores coloridos.


Como desmontar Huawei Honor 9X Lite, Passo 7/1 Como desmontar Huawei Honor 9X Lite, Passo 7/2 Como desmontar Huawei Honor 9X Lite, Passo 7/3

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 parafusos brancos.


Como desmontar Huawei Honor 9X Lite, Passo 8/1 Como desmontar Huawei Honor 9X Lite, Passo 8/2 Como desmontar Huawei Honor 9X Lite, Passo 8/3 Como desmontar Huawei Honor 9X Lite, Passo 8/4 Como desmontar Huawei Honor 9X Lite, Passo 8/5 Como desmontar Huawei Honor 9X Lite, Passo 8/6

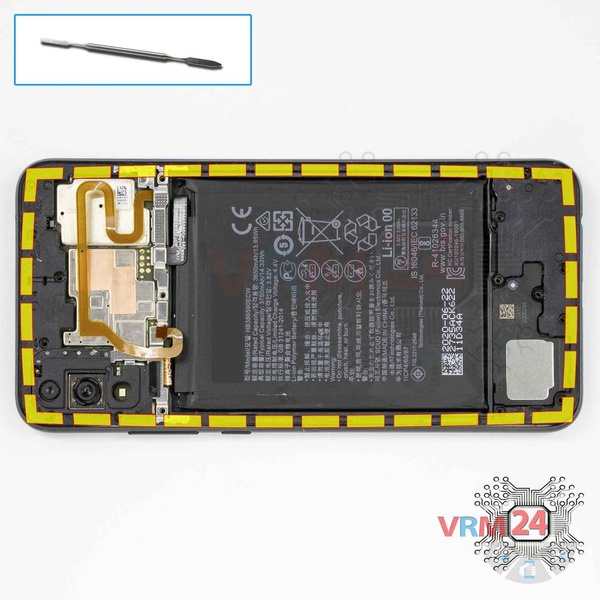

Passo 8. Abrir a tampa do meio

Remova a moldura intermediĂĄria com antenas que protegem as placas de circuito impresso (PCB). Tente levantar as tampas pelas bordas e nĂŁo empurre nada entre elas para nĂŁo tocar acidentalmente ou causar curto-circuito em nada no PCB.

â„č Na moldura pode-se ver o revestimento metalizado do plĂĄstico em forma de trilhos e placas de contato. SĂŁo antenas de Wi-Fi, Bluetooth e GPS.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrĂĄrio, a perda de sinal ou o sinal pode ser muito fraco.


Como desmontar Huawei Honor 9X Lite, Passo 9/1 Como desmontar Huawei Honor 9X Lite, Passo 9/2 Como desmontar Huawei Honor 9X Lite, Passo 9/3

Passo 9. Remova o cabo

Desconecte o conector e remova o cabo do sensor de impressĂŁo digital.


Como desmontar Huawei Honor 9X Lite, Passo 10/1 Como desmontar Huawei Honor 9X Lite, Passo 10/2 Como desmontar Huawei Honor 9X Lite, Passo 10/3

Passo 10. Desligar o conector da bateria

Desconecte o conector da bateria o mais rĂĄpido possĂ­vel.

â„č O modelo Huawei Honor 9X Lite tem uma bateria HB386590ECW com 3750 mAh de capacidade (tambĂ©m conhecida como bateria recarregĂĄvel).

⚠ É altamente recomendĂĄvel desconectar o conector para evitar possĂ­veis curtos-circuitos durante a desmontagem. AlĂ©m disso, tente nĂŁo usar uma ferramenta de metal para desconectar o conector da bateria recarregĂĄvel ou faça isso com cuidado.


Como desmontar Huawei Honor 9X Lite, Passo 11/1 Como desmontar Huawei Honor 9X Lite, Passo 11/2 Como desmontar Huawei Honor 9X Lite, Passo 11/3

Passo 11. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Huawei Honor 9X Lite, Passo 12/1 Como desmontar Huawei Honor 9X Lite, Passo 12/2

Passo 12. Desconectar os conectores

Desconecte o conector do cabo coaxial, o cabo de subtela entre placas na placa-filha.

⚠ NĂŁo puxe o cabo ou force-o com uma ferramenta afiada, os conectores sĂŁo muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar Huawei Honor 9X Lite, Passo 13/1 Como desmontar Huawei Honor 9X Lite, Passo 13/2 Como desmontar Huawei Honor 9X Lite, Passo 13/3

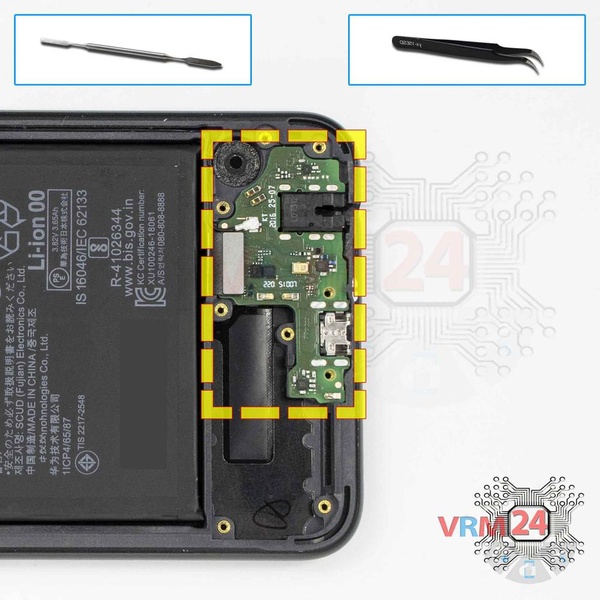

Passo 13. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

â„č A placa contĂ©m uma porta de carregamento (Micro USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠ NĂŁo Ă© necessĂĄrio inserir a ferramenta sob a placa ao removĂȘ-la. Os componentes internos podem ser danificados.


Como desmontar Huawei Honor 9X Lite, Passo 14/1 Como desmontar Huawei Honor 9X Lite, Passo 14/2 Como desmontar Huawei Honor 9X Lite, Passo 14/3 Como desmontar Huawei Honor 9X Lite, Passo 14/4 Como desmontar Huawei Honor 9X Lite, Passo 14/5

Passo 14. Desconectar os conectores

Retire os conectores do cabo do módulo do visor, cabo entre placas e cabo coaxial. Além disso, desconecte os conectores e remova duas cùmeras traseiras e uma cùmera frontal (selfie).

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos sĂŁo muito finos e Ă© fĂĄcil quebrĂĄ-los ou danificar as trilhas de contato internas.


Como desmontar Huawei Honor 9X Lite, Passo 15/1 Como desmontar Huawei Honor 9X Lite, Passo 15/2 Como desmontar Huawei Honor 9X Lite, Passo 15/3

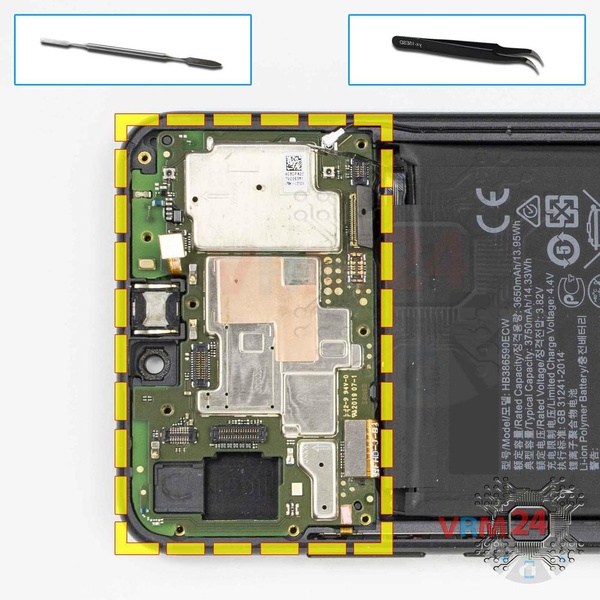

Passo 15. Retirar a placa-mĂŁe

Remova cuidadosamente a placa de circuito impresso. Não hå necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ NĂŁo dobre a placa de circuito ao removĂȘ-la nem empurre as ferramentas sob ela. Sem que vocĂȘ saiba, vocĂȘ pode danificar componentes ou cabos por dentro.


Como desmontar Huawei Honor 9X Lite, Passo 16/1 Como desmontar Huawei Honor 9X Lite, Passo 16/2 Como desmontar Huawei Honor 9X Lite, Passo 16/3

Passo 16. Na moldura de ecrĂŁ permaneceu

â„č Na moldura da tela permaneceram: o alto-falante do fone de ouvido, a bateria e o cabo coaxial.

InstruçÔes detalhadas de desmontagem do Huawei Honor 9X Lite no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possĂ­vel. Se este artigo foi Ăștil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de 12 minutos no tempo.
O nosso manual Ă© adequado para todos os modelos Huawei Honor 9X Lite — Huawei Honor 9X Lite JSN-L21 lançado para mercados em diferentes paĂ­ses.
