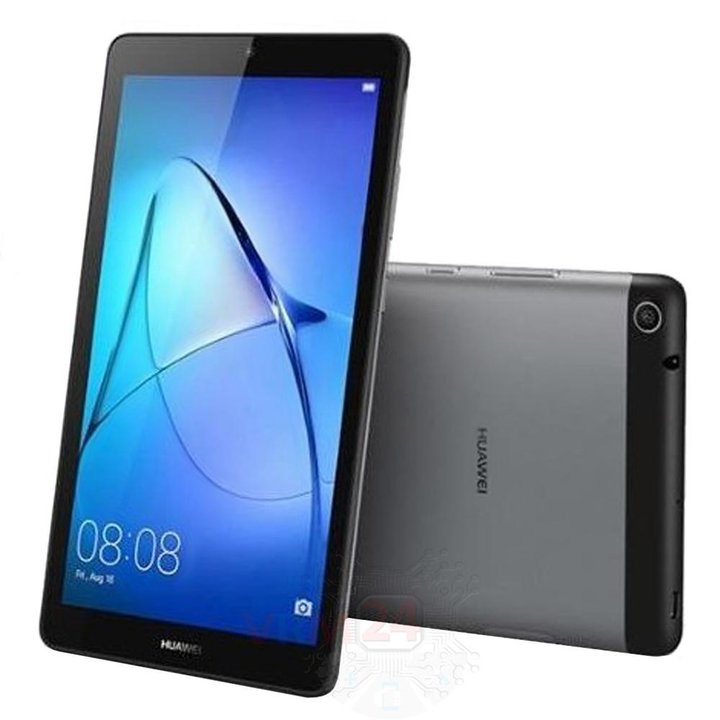

Desmontagem/Reparar do dispositivo móvel Huawei MediaPad T3 (7'') BG2-u01 (Huawei MediaPad T3 7.0'' BG2-u01) com a descrição de cada passo e o conjunto de ferramentas necessárias.

23479

Visualizações

—

Compartilhar

11

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

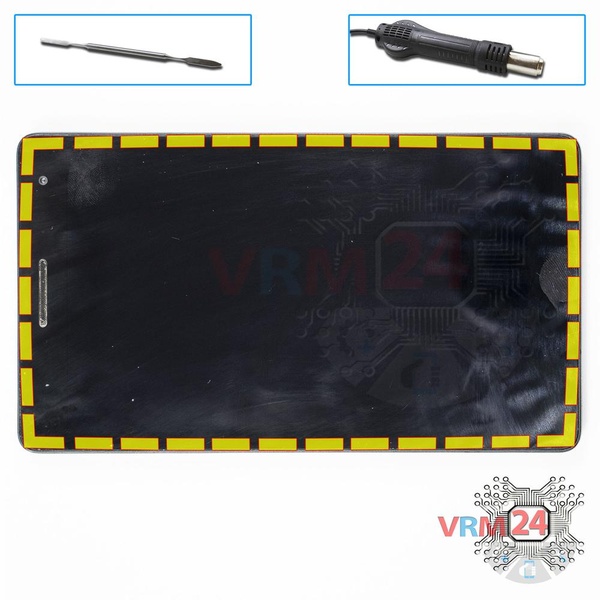

Abra a tela

Passo 1.

Abra a tela

Separe o módulo de exibição da capa.

âš  Aviso!

Para uma separação cuidadosa, recomendamos o uso de uma pistola de ar quente. Ao mesmo tempo, é necessário aquecer cuidadosamente para não danificar a superfície do dispositivo.

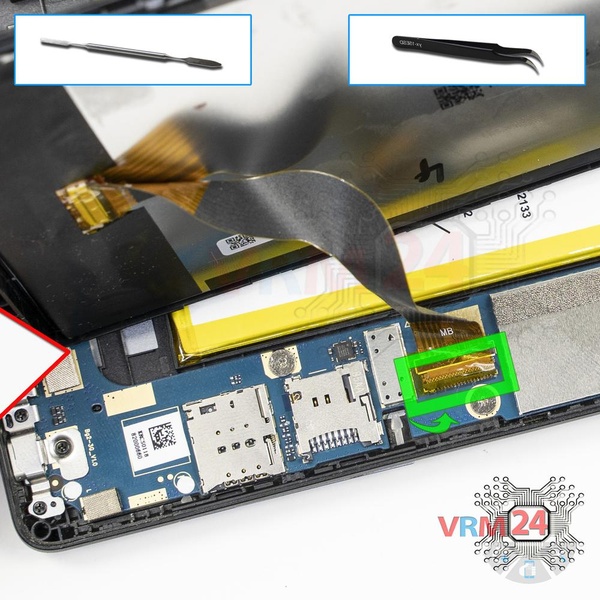

Abrir o mĂłdulo do ecrĂŁ

Passo 2.

Abrir o mĂłdulo do ecrĂŁ
Eleve cuidadosamente o mĂłdulo do visor, desconecte o conector e remova o visor.

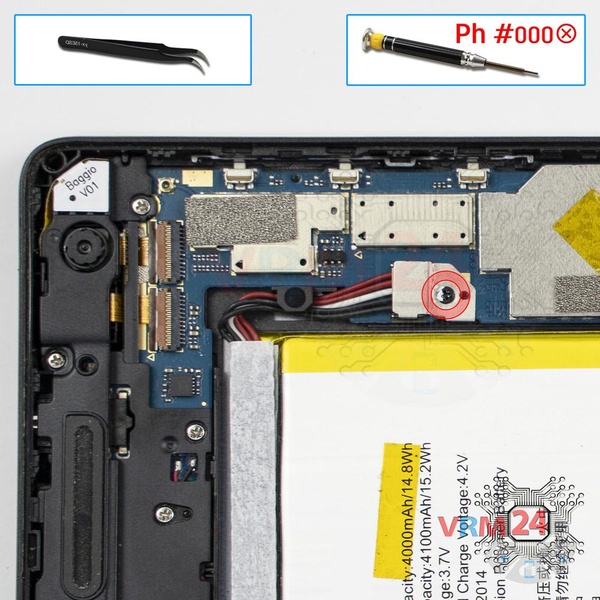

Retirar o suporte

Passo 3.

Retirar o suporte
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 parafuso e remova o suporte que prende o conector da bateria.

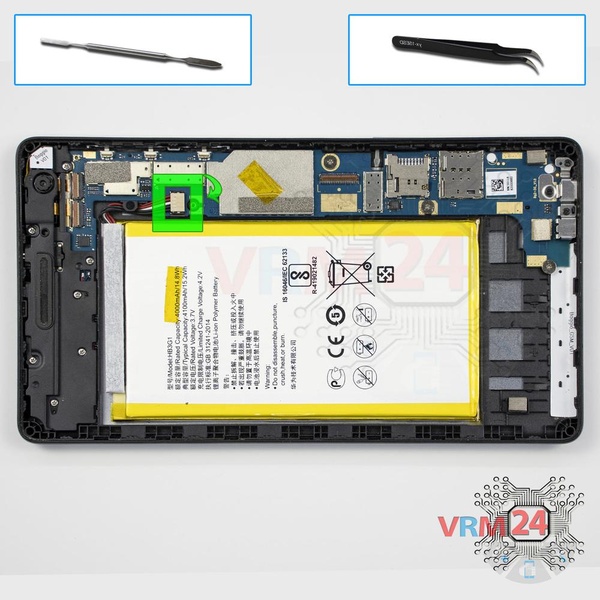

Desligar o conector da bateria

Passo 4.

Desligar o conector da bateria

Desconecte o conector da bateria. O modelo da bateria do Huawei MediaPad T3 Ă© HB3G1 .

âš  Aviso!

Recomendamos fortemente desconectar o conector para evitar um possĂ­vel curto-circuito durante a desmontagem.

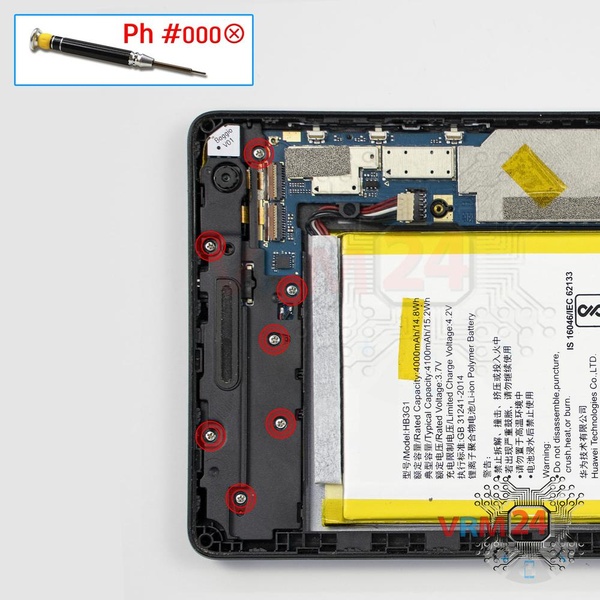

Desaparafusar os parafusos

Passo 5.

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.

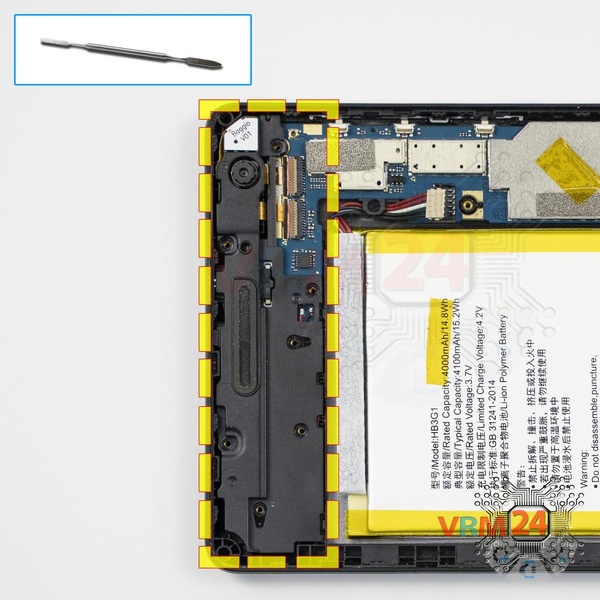

Retirar o altifalante do auscultador

Passo 6.

Retirar o altifalante do auscultador
Remova a tampa com um alto-falante de fone de ouvido.

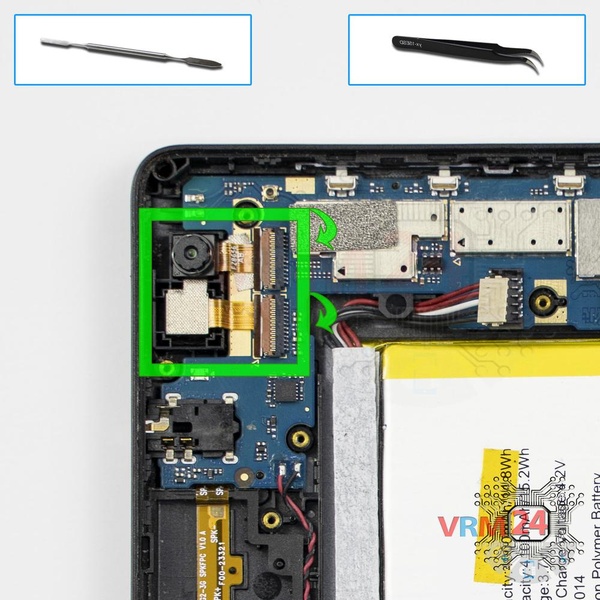

Retirar as câmaras

Passo 7.

Retirar as câmaras
Desconecte os conectores no PCB e remova as câmeras principal e frontal (selfie).

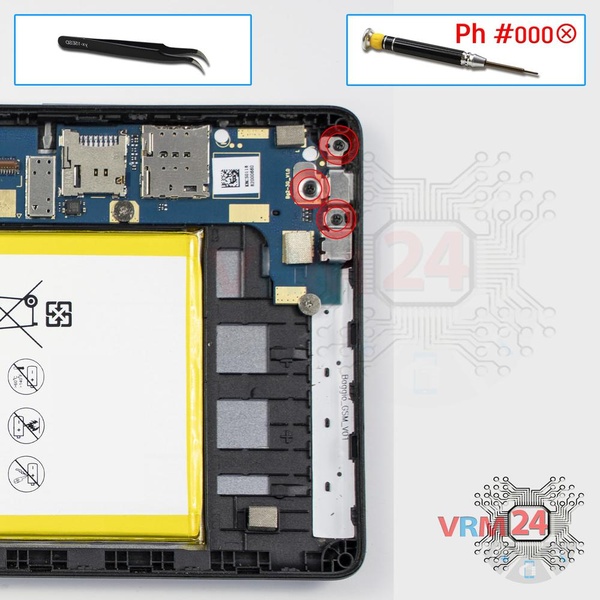

Retirar o suporte

Passo 8.

Retirar o suporte
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos e remova o suporte que segura a porta de carregamento e um microfone.

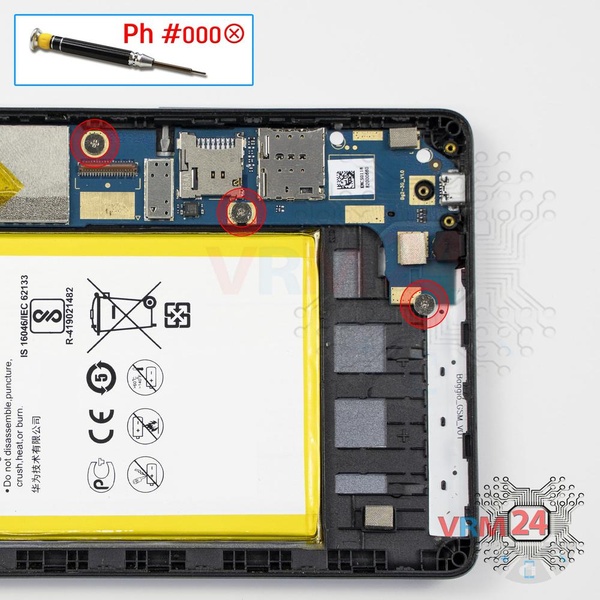

Desaparafusar os parafusos

Passo 9.

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos.

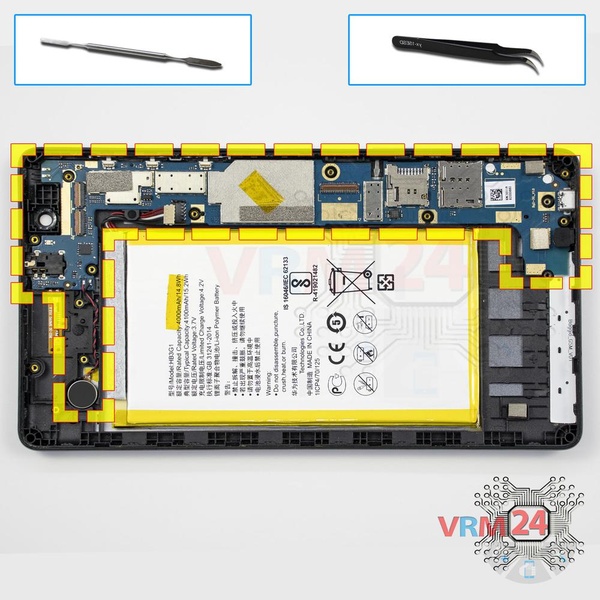

Retirar a placa-mĂŁe

Passo 10.

Retirar a placa-mĂŁe
Levante o motor de vibração, solte os fios que conduzem ao motor de vibração e remova o PCB.

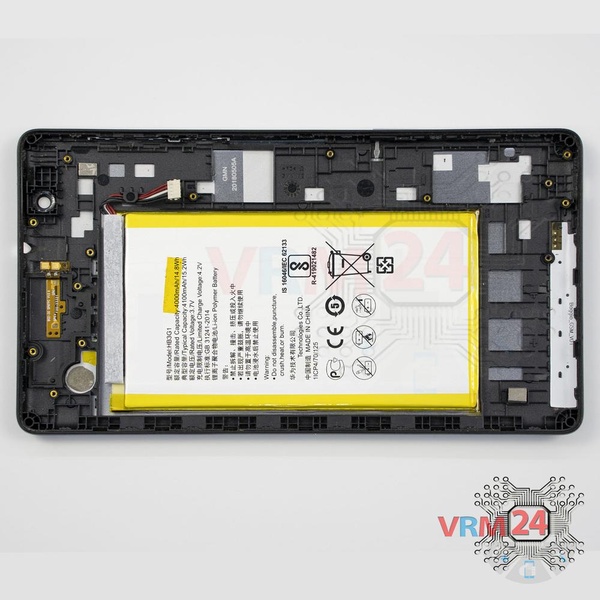

Na moldura de ecrĂŁ permaneceu

Passo 11.

Na moldura de ecrĂŁ permaneceu
As peças estão na estrutura do módulo de exibição.
Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação têm dificuldade medium e demoram aproximadamente 10 minutos. O nosso manual é adequado para todos os modelos Huawei MediaPad T3 (7'') BG2-u01 or Huawei MediaPad T3 7.0'' BG2-u01 comercializados em diferentes países.
#instruções #Huawei #Huawei MediaPad T3 (7'') BG2-u01
Instruções detalhadas de desmontagem do Huawei MediaPad T3 (7'') BG2-u01 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:
