Desmontagem/Reparar do dispositivo móvel Huawei Nova 13 (Huawei Nova 13 BLK-LX9) com a descrição de cada passo e o conjunto de ferramentas necessárias.

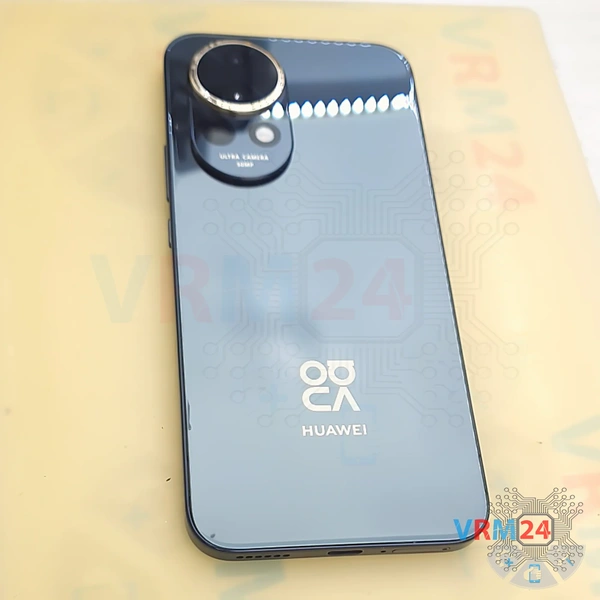

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

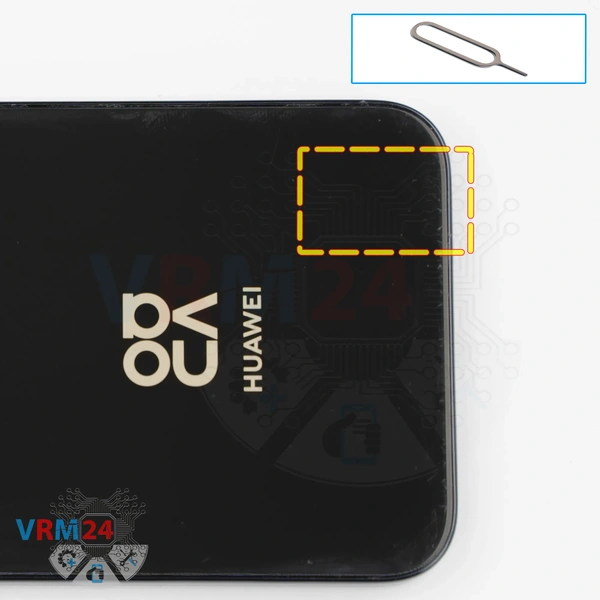

Primeiro, precisamos remover a bandeja do cartão SIM.

Para fazer isso, usamos uma ferramenta especial, inserimos no orifício e empurramos suavemente a bandeja para fora.

Depois disso, precisamos aquecer a tampa traseira a aproximadamente 70°C ou 160°C. F.

Estamos usando uma esteira de aquecimento para isso, mas você também pode usar um secador de cabelo.

Após 5-10 minutos, podemos começar a remover a tampa traseira.

Usamos um filme plástico fino, inserimos no espaço entre a tampa traseira e a moldura intermediária e passamos cuidadosamente ao longo da borda, cortando o adesivo.

Como sempre, tome cuidado com os botões laterais, pois podem haver cabos flexíveis ali.

E, claro, tenha cuidado perto das câmeras para não danificar acidentalmente as lentes.

Na área da câmera, a tampa também pode ser colada adicionalmente, e geralmente é colada com bastante firmeza, portanto, trabalhe devagar e com cuidado.

Em seguida, precisamos cobrir as lentes da câmera. Usamos uma película protetora especial para isso.

Observe que aplicamos o filme não nas lentes, mas na borda ao redor delas.

Também precisamos verificar as áreas onde os cabos flexíveis estão localizados, caso haja conectores expostos.

Depois disso, procedemos à remoção dos parafusos.

Para isso, utilizamos uma chave de fenda Phillips de 1,5 mm ou uma Phillips #000.

Lembre-se de que alguns parafusos são diferentes, por isso é melhor colocá-los em uma superfície especial e mantê-los organizados para evitar misturá-los durante a remontagem.

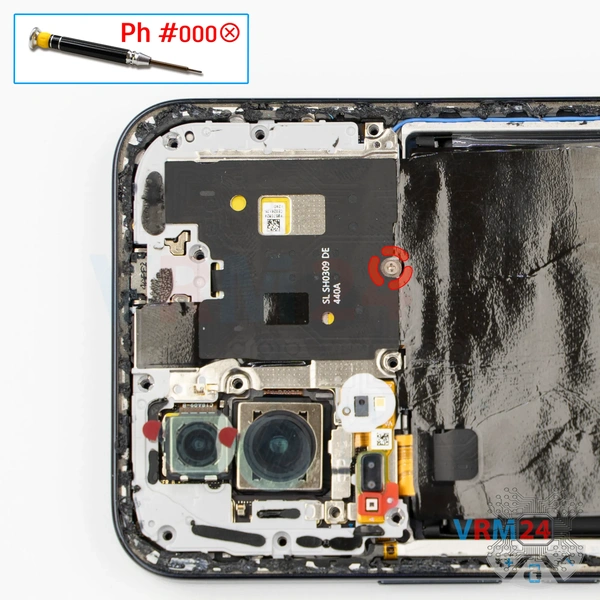

Removemos um pequeno parafuso prateado. Para isso, utilizamos uma chave de fenda Phillips 1,5 mm ou uma Phillips #000.

Se alguns parafusos não saírem facilmente, também podemos usar uma pinça.

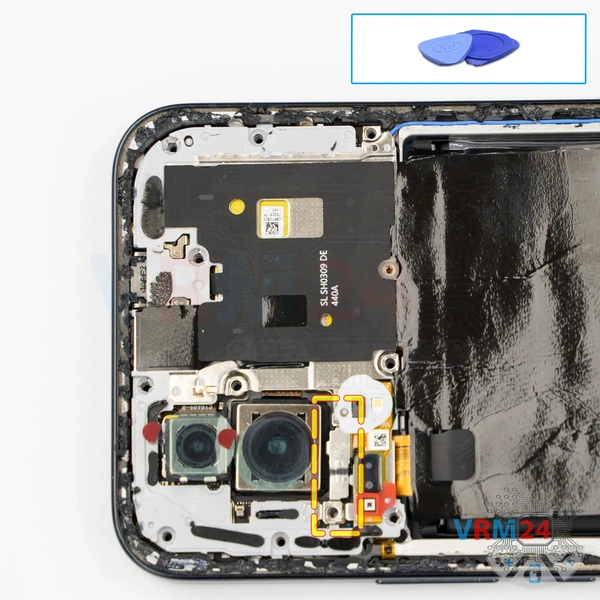

Removemos o colchete.

Como podemos ver, há um conector aqui que precisa ser desconectado — provavelmente vai para o flash.

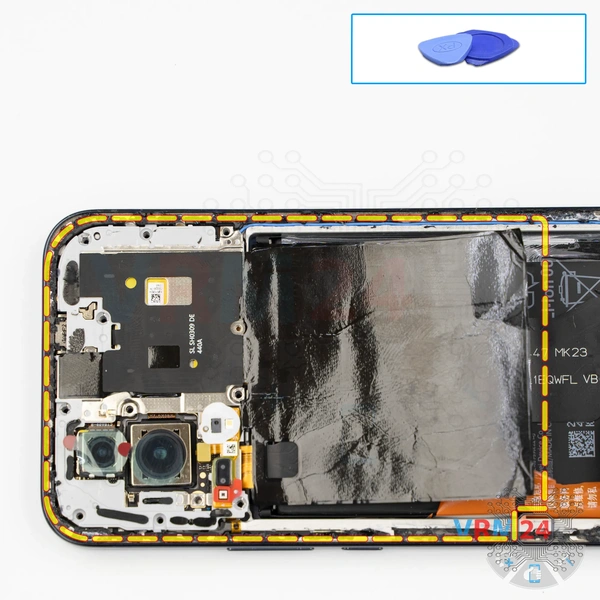

Levantamos suavemente a borda e tentamos levantar a tampa.

Não sai facilmente — está levemente colado. Tentamos levantá-lo suavemente - nenhuma força necessária.

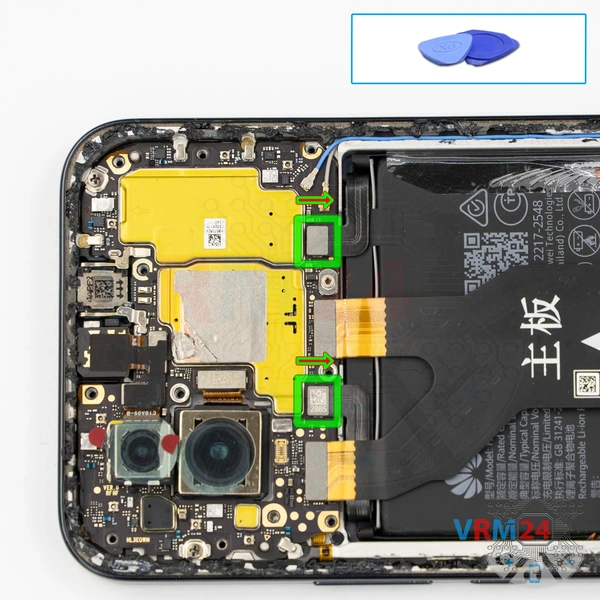

Depois disso, usamos uma ferramenta não metálica para desconectar os dois conectores da bateria.

ℹ️ O modelo BLK-LX9 do Huawei Nova 13 usa uma bateria recarregável HB456493EYW-11 com capacidade de 5000 mAh.

E então passamos para a parte inferior.

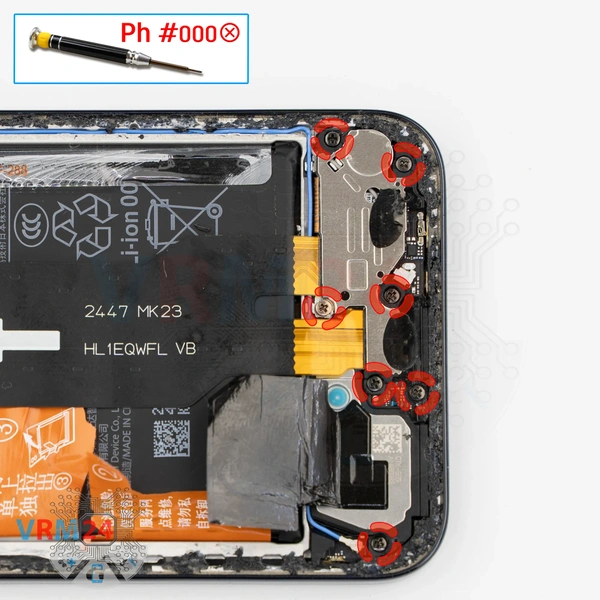

Na parte inferior também precisamos retirar os parafusos. Usamos a mesma chave de fenda Phillips de 1,5 mm.

É melhor colocar esses parafusos separados dos anteriores, também de forma organizada, para que nada se misture durante a remontagem.

Removemos cuidadosamente os parafusos e novamente usamos uma pinça para retirar os que estão presos.

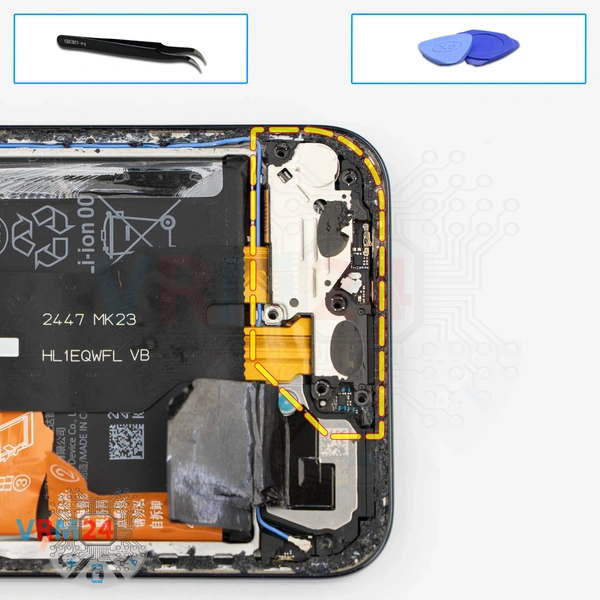

Depois de retirar os parafusos, retiramos a tampa que esconde a subplaca.

Desconectamos os conectores dos cabos entre placas e, em seguida, desconectamos os conectores dos cabos entre placas da placa-mãe e podemos remover cuidadosamente o cabo entre placas.

A seta no cabo indica a direção da placa-mãe.

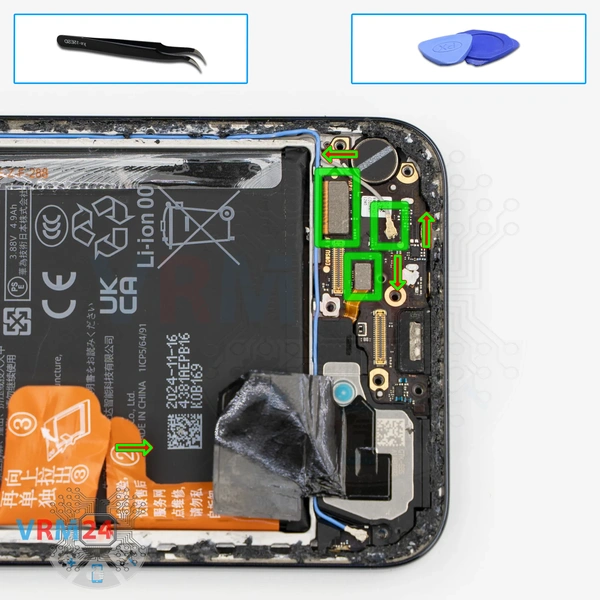

Em seguida, podemos desconectar o conector do sensor de impressão digital, o conector flexível da tela e o conector do cabo coaxial.

Agora podemos remover cuidadosamente o sub-quadro.

Também devemos liberar o segundo cabo coaxial para que ele não atrapalhe. Retiramos o sub-quadro.

A subplaca contém a porta de carregamento, um microfone sob uma proteção e o conector da bandeja do SIM no outro lado.

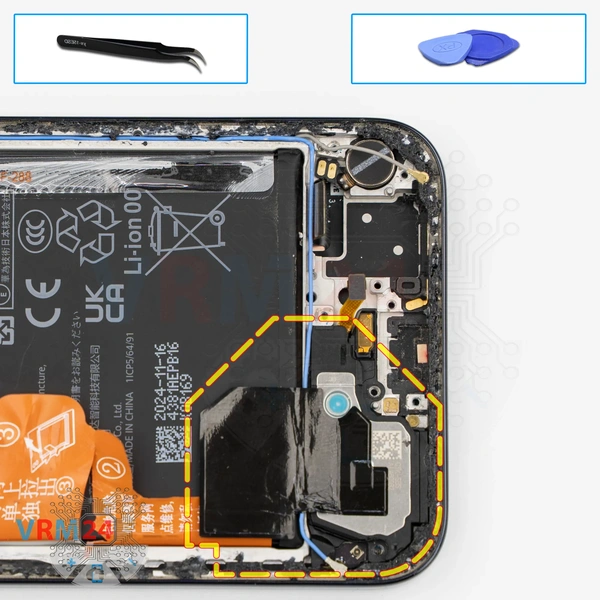

Em seguida, precisamos remover o alto-falante.

Primeiro, desconectamos o cabo coaxial porque uma pequena placa de antena está montada no conjunto do alto-falante.

Em seguida, levantamos o alto-falante no ponto correto, mexemos levemente, desconectamos o alto-falante e o movemos para o lado.

Em seguida, passamos para a placa-mãe.

Na placa-mãe, desconectamos os conectores do cabo coaxial e liberamos os cabos.

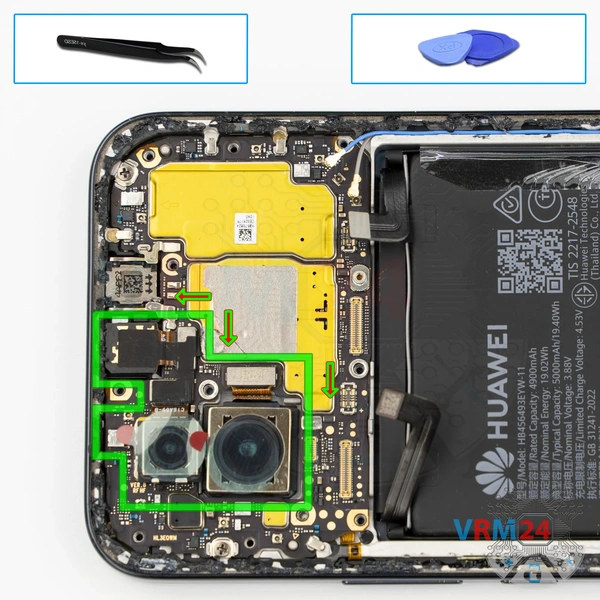

Em seguida, precisamos desconectar as câmeras, e precisamos desconectá-las de uma forma que preserve a camada de dissipação de calor na câmera frontal.

Desconectamos cuidadosamente as câmeras e as colocamos de lado.

É claro que é melhor cobrir também a lente frontal da câmera para que poeira ou detritos não entrem nela.

Agora podemos desconectar a câmera traseira grande. Nós o levantamos com cuidado, verificamos exatamente onde ele está preso, removemos e colocamos de lado.

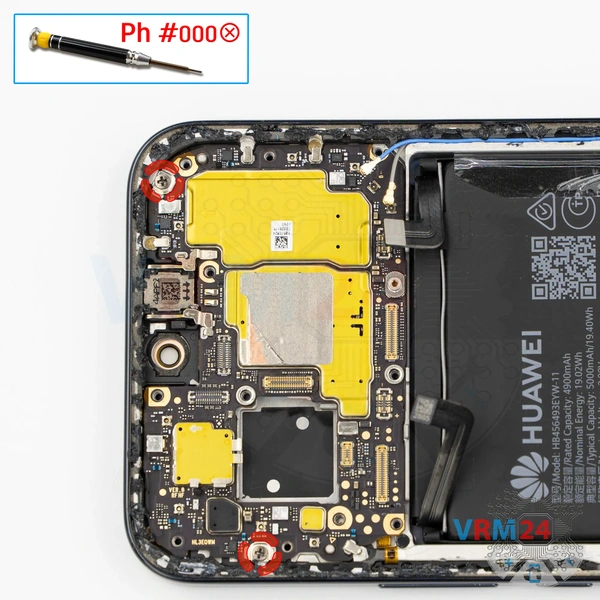

Depois disso, precisamos remover os parafusos que prendem a placa-mãe.

Usamos uma chave de fenda Phillips de 1,5 mm ou Phillips #000.

Estes parafusos são diferentes dos anteriores, portanto durante a remontagem você deve ter muito cuidado para não instalar parafusos errados nestes locais.

Agora podemos desconectar a placa-mãe.

Nós o levantamos cuidadosamente no ponto correto, levantamos e removemos.

É claro que a placa-mãe pode ser fixada com pasta térmica no lado oposto.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

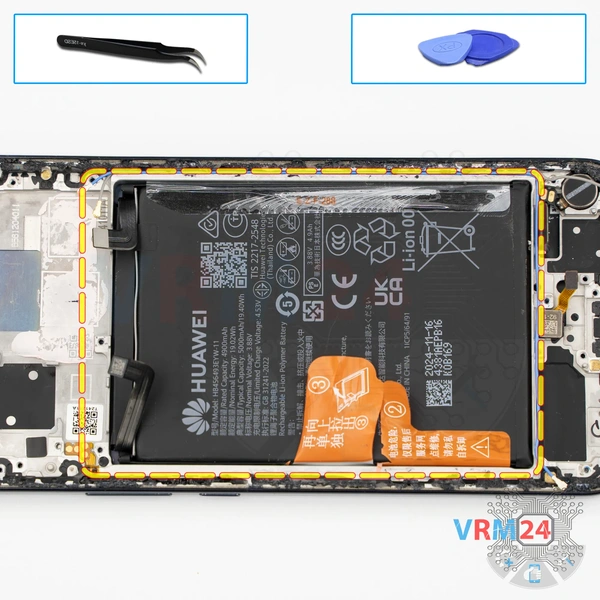

E, finalmente, passamos à remoção da bateria.

Para remover a bateria, precisamos puxar três abas marrons.

Como é típico da Huawei, as abas não descascam muito bem; eles rasgam. As duas abas localizadas nas bordas precisam ser puxadas para os lados o máximo possível para que não atrapalhem e não continuem segurando a bateria, e a aba no centro deve ser puxada suavemente para cima.

E, novamente, como sempre na Huawei, a bateria não sai facilmente. Podemos usar uma ferramenta adicional para levantar a bateria nas áreas onde ela está presa, para que a camada adesiva não resista muito.

Tenha cuidado — não use força, para não danificar a caixa da bateria.

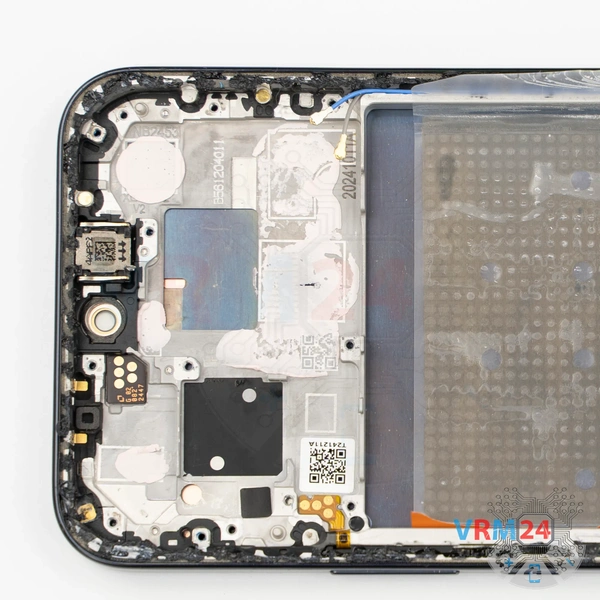

ℹ️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o motor de vibração, o sensor de impressão digital e os cabos.
