Dificuldade de desmontagem:
Difícil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Huawei P10 Plus (Huawei P10 Plus VKY-AL00 VKY-L09 VKY-L29) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Huawei P10 Plus por si mesmo, Passo 1/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 1/2

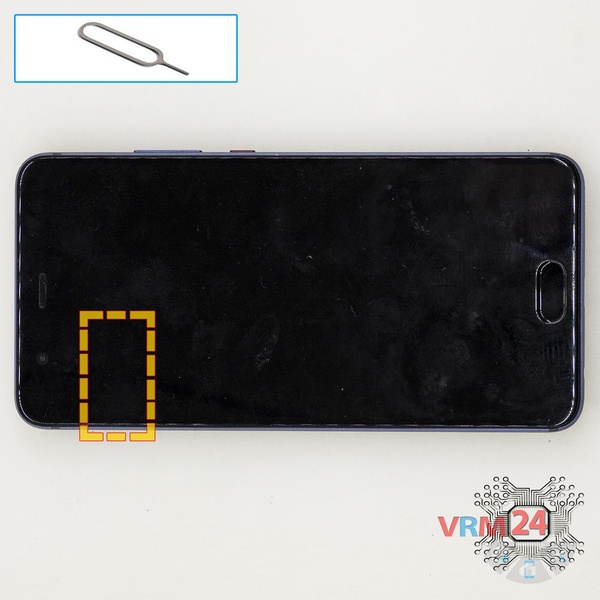

Passo 1. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Huawei P10 Plus por si mesmo, Passo 2/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 2/2

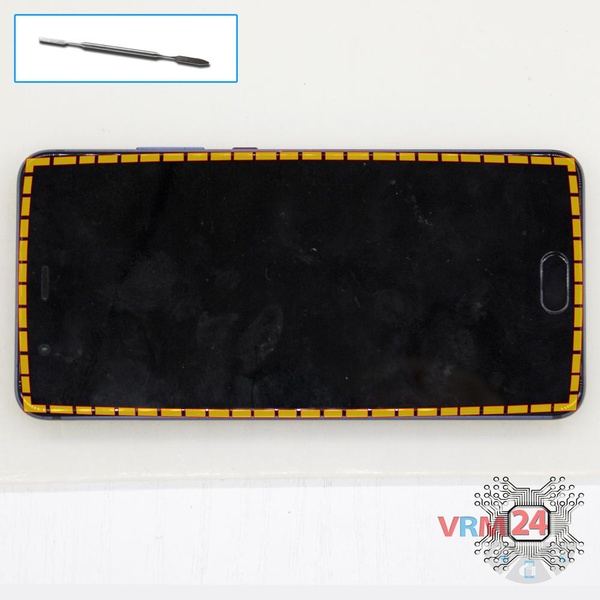

Passo 2. Abrir o módulo do ecrã

⚠️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade porque o processo começa com a desmontagem do módulo de exibição. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos que você entre em contato com um centro de atendimento especializado.

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50°; C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar Huawei P10 Plus por si mesmo, Passo 3/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 3/2

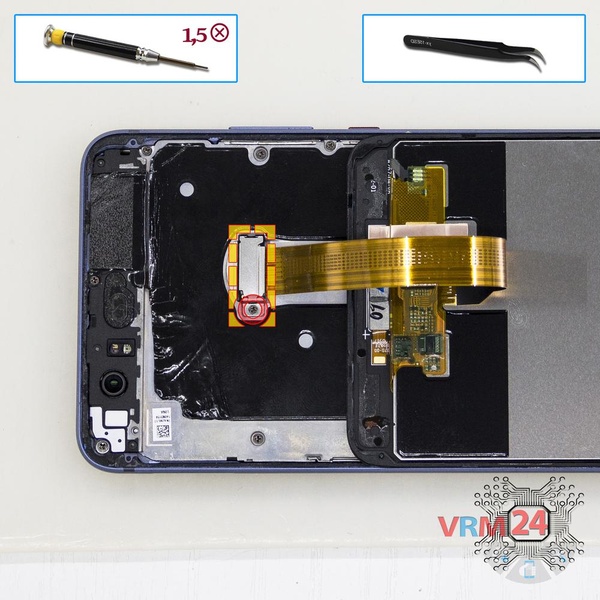

Passo 3. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso e remova o suporte que prende o conector.


Como desmontar Huawei P10 Plus por si mesmo, Passo 4/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 4/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 4/3

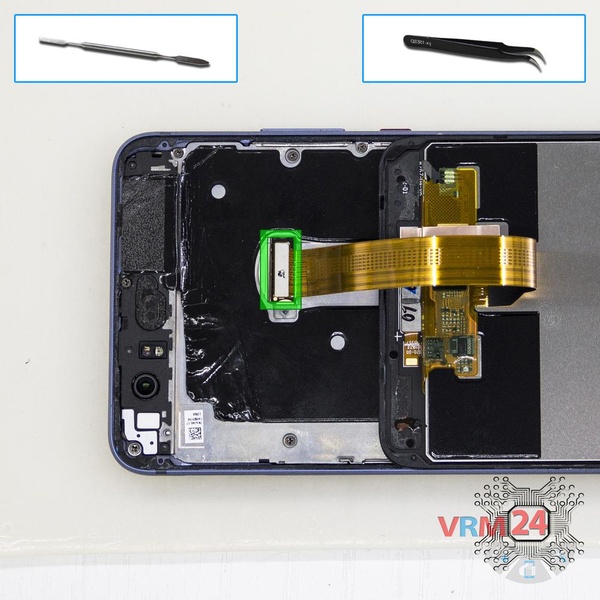

Passo 4. Desligar o conector

Levante o conector e remova o módulo de exibição.


Como desmontar Huawei P10 Plus por si mesmo, Passo 5/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 5/2

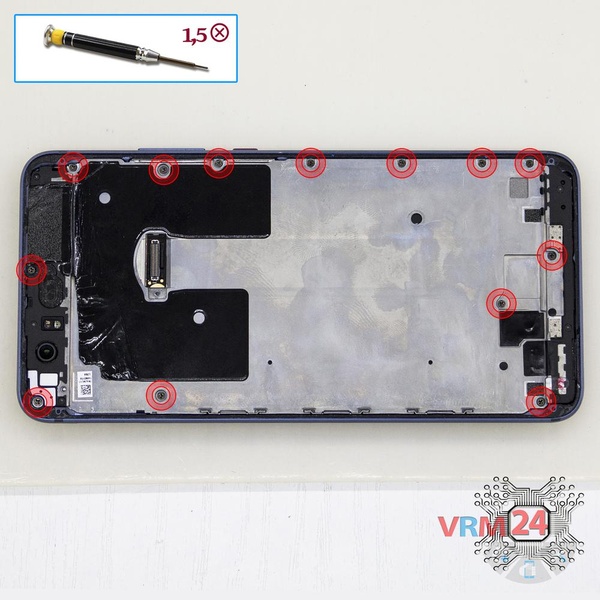

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 13 parafusos.


Como desmontar Huawei P10 Plus por si mesmo, Passo 6/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 6/2

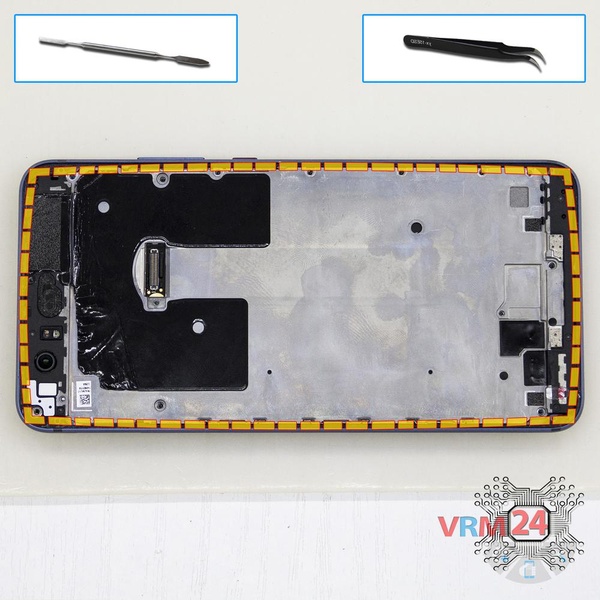

Passo 6. Abrir a tampa do meio

Remova a tampa do meio com todas as peças da caixa.


Como desmontar Huawei P10 Plus por si mesmo, Passo 7/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 7/2

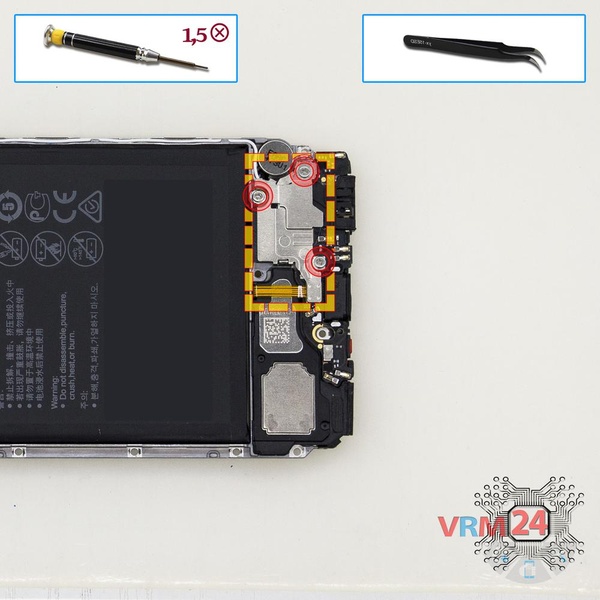

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos e remova o suporte que prende os conectores.


Como desmontar Huawei P10 Plus por si mesmo, Passo 8/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 8/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 8/3

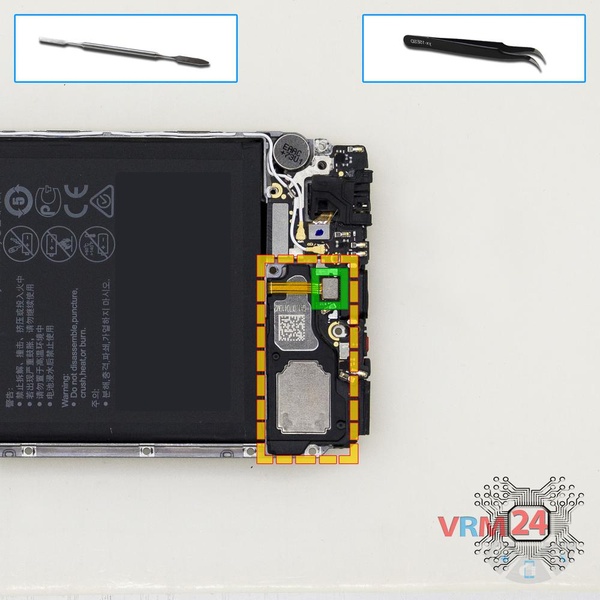

Passo 8. Retirar o altifalante

Desconecte o conector e remova o conjunto do alto-falante.


Como desmontar Huawei P10 Plus por si mesmo, Passo 9/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 9/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 9/3

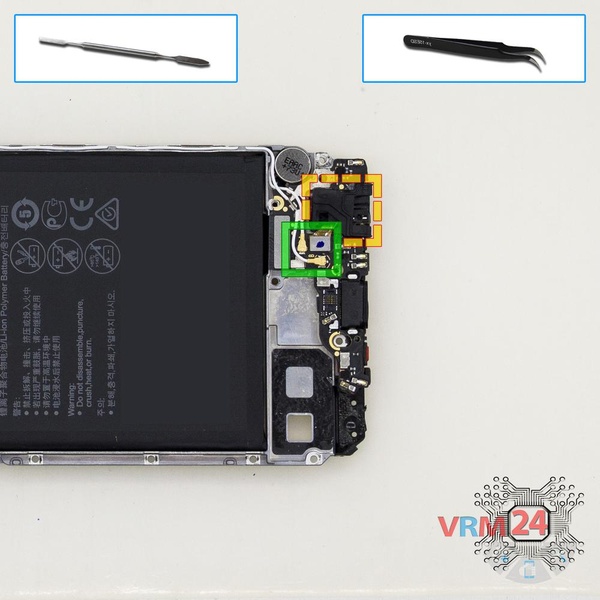

Passo 9. Abrir a tampa

Desconecte os conectores e remova a tampa do soquete do fone de ouvido.


Como desmontar Huawei P10 Plus por si mesmo, Passo 10/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 10/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 10/3

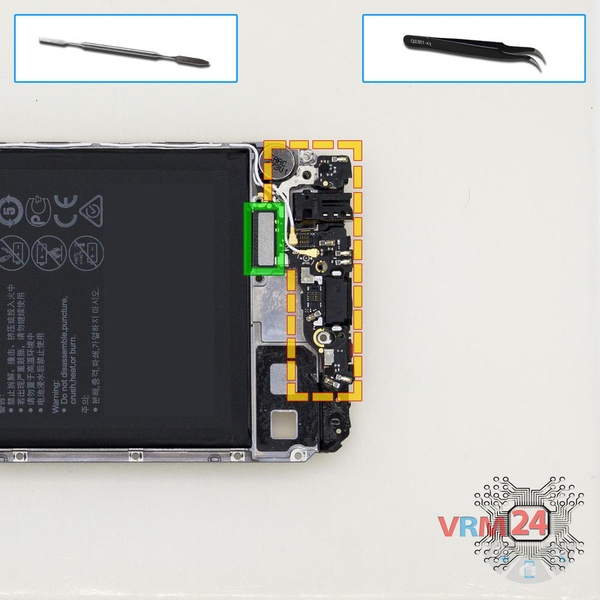

Passo 10. Retirar a placa filha

Desconecte dois conectores de cabos coaxiais e o cabo de subtela entre placas na placa-filha.

Remova a placa secundária. Ele é colado na moldura com fita metalizada, então para facilitar o processo, a sub-placa pode ser aquecida um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Huawei P10 Plus por si mesmo, Passo 11/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 11/2

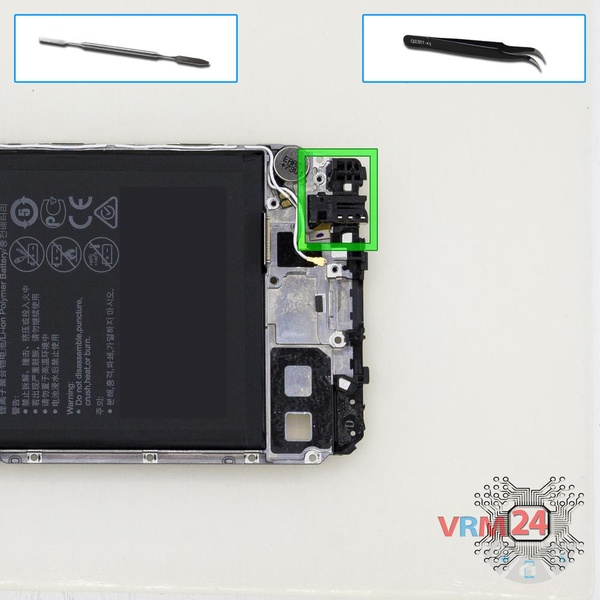

Passo 11. Retirar a tomada dos auscultadores

Remova o soquete do fone de ouvido.


Como desmontar Huawei P10 Plus por si mesmo, Passo 12/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 12/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 12/3

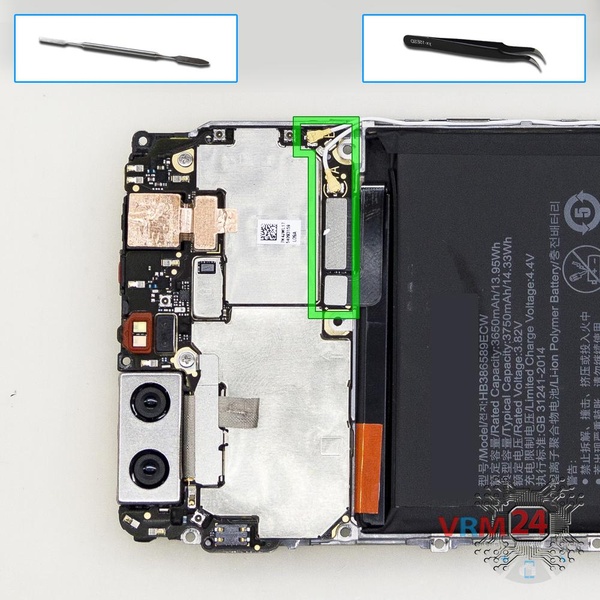

Passo 12. Desconectar os conectores

Erguer os conectores do cabo do módulo de exibição, dois cabos coaxiais. ⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

⚠️ O conector da bateria deve ser desconectado na Etapa 6.

ℹ️️ O modelo Huawei P10 Plus VKY-AL00 VKY-L09 VKY-L29 possui uma bateria HB386589ECW com capacidade de 3750 mAh (também conhecida como bateria recarregável).


Como desmontar Huawei P10 Plus por si mesmo, Passo 13/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 13/2

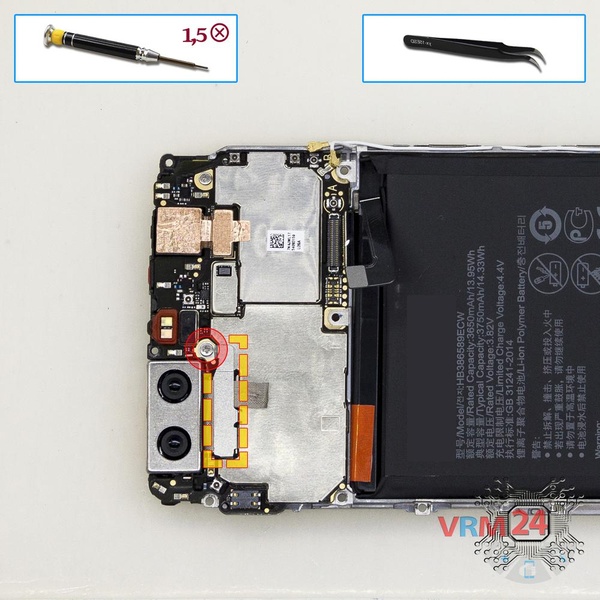

Passo 13. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso e remova o suporte que prende o conector da câmera.


Como desmontar Huawei P10 Plus por si mesmo, Passo 14/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 14/2

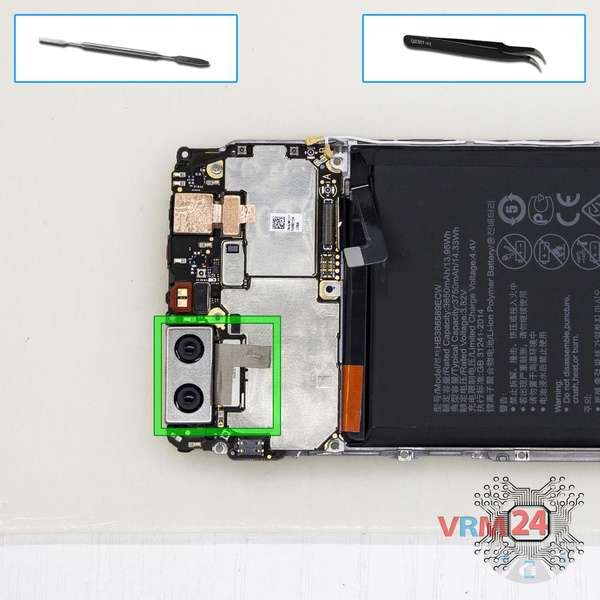

Passo 14. Retirar a câmara traseira

Levante o conector e remova o conjunto de duas câmeras traseiras.


Como desmontar Huawei P10 Plus por si mesmo, Passo 15/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 15/2

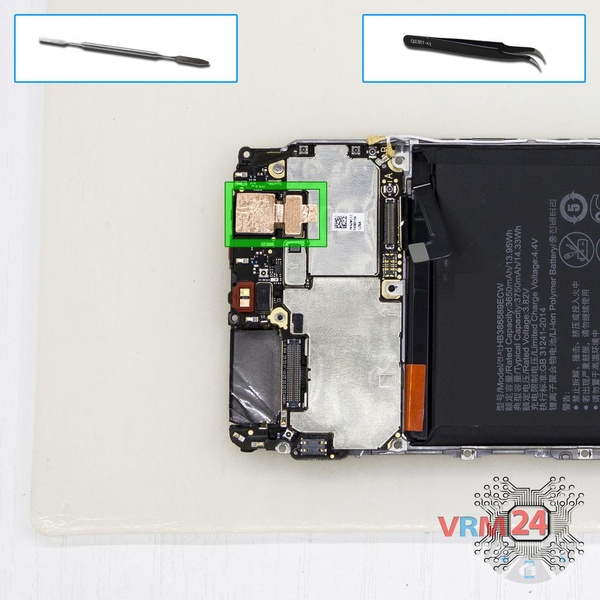

Passo 15. Retirar a câmara frontal

Desconecte o conector no PCB e remova a câmera frontal (selfie).


Como desmontar Huawei P10 Plus por si mesmo, Passo 16/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 16/2

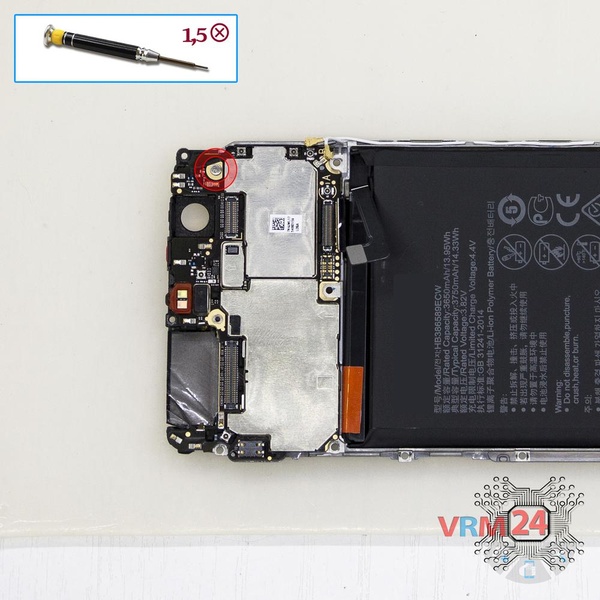

Passo 16. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaparafuse um parafuso que prende a placa-mãe.


Como desmontar Huawei P10 Plus por si mesmo, Passo 17/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 17/2

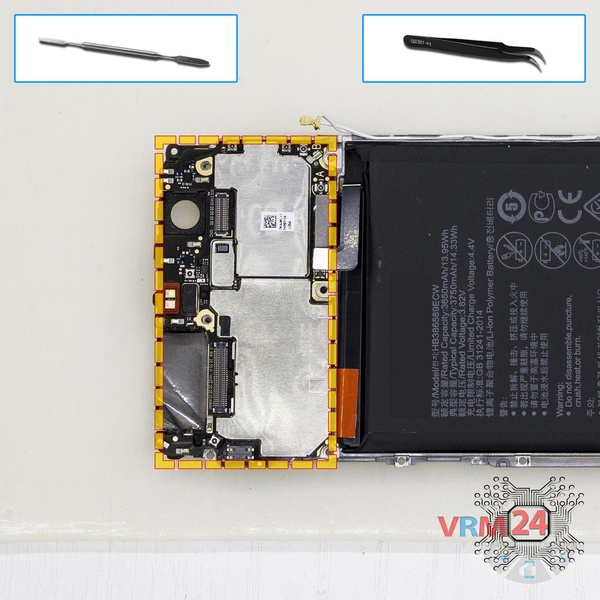

Passo 17. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a prancha à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Huawei P10 Plus por si mesmo, Passo 18/1 Como desmontar Huawei P10 Plus por si mesmo, Passo 18/2 Como desmontar Huawei P10 Plus por si mesmo, Passo 18/3

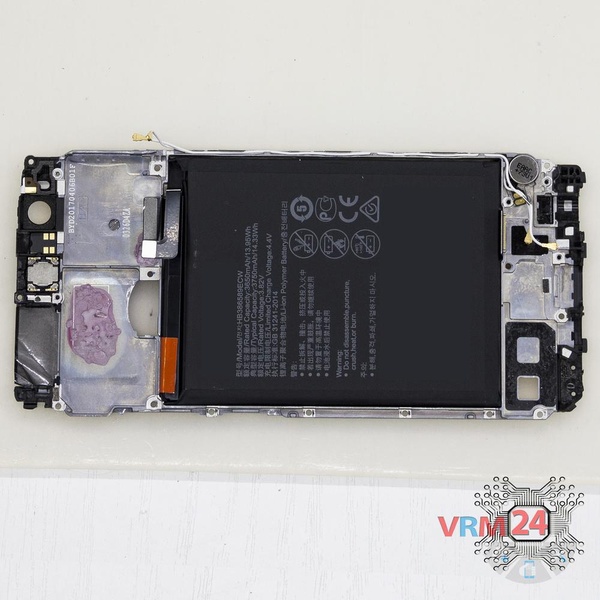

Passo 18. Na carcaça ficou

ℹ️️ Na tampa do meio permaneceu: o alto-falante do fone de ouvido, bateria, cabos coaxiais e motor de vibração.

Instruções detalhadas de desmontagem do Huawei P10 Plus no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Huawei P10 Plus — Huawei P10 Plus VKY-L29 lançado para mercados em diferentes países.
