⚠️ Antes de desmontar, não se esqueça de desligar o telefone.
Fácil
Ferramentas recomendadas
![Chave de fendas Phillips #000](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Alavanca / Ferramentas Spudger](/media/sorl-cache/6c/d0/6cd069d1d27c3406e338146bf76ed63f.jpg)
![Pinças](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)
Desmontagem/Reparar do dispositivo móvel Lenovo Yoga Tablet 3 Pro (Lenovo Yoga Tablet 3 Pro YT3-X90L) com a descrição de cada passo e o conjunto de ferramentas necessárias.
Especialista em criação de conteúdos, distribuição e gestão de conteúdos.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 3/1](/media/sorl-cache/51/ed/51edb8f89fd1c99de83112d7cd0f87f9.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 3/2](/media/sorl-cache/cc/3b/cc3bd0a3c47865cbac18f6dae983a28d.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 3/3](/media/sorl-cache/cb/07/cb07f896f3c3b6425c1dde4ed71ebb4d.webp)

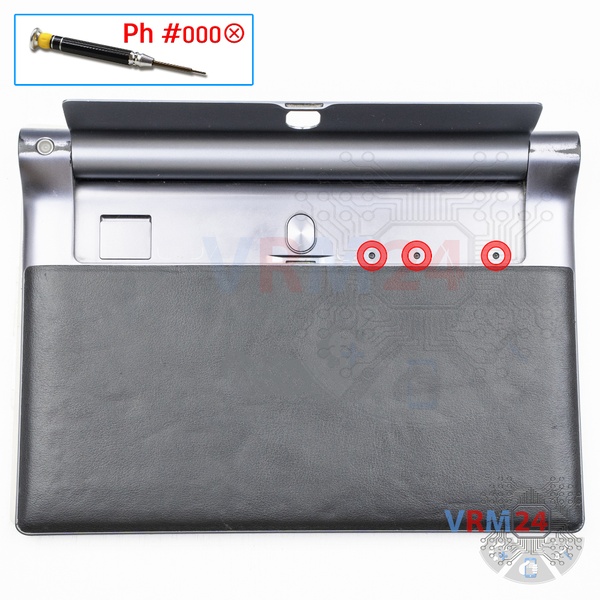

Passo 3. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse três parafusos.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 4/1](/media/sorl-cache/50/38/503893ca265d8d74349c62105b0e8c54.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 4/2](/media/sorl-cache/e8/08/e8085a50a437d108c4717cdb4e6a4e8d.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 4/3](/media/sorl-cache/c0/2f/c02f3c0f8e2d2c06be8dfe372e6dbee2.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 4/4](/media/sorl-cache/ac/e2/ace2230196fc31f57c6e7bf91e92bead.webp)

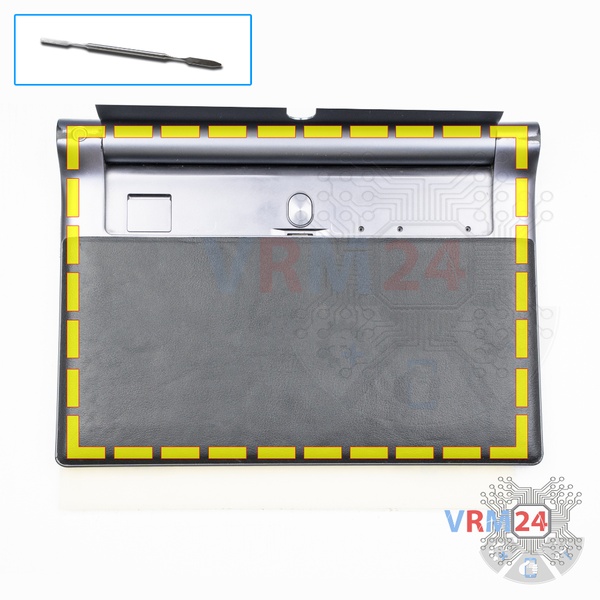

Passo 4. Abrir a tampa traseira
Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.
Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.
⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.
⚠️ Procure antecipadamente na imagem os cabos’ localização para inter-board, tela sensível ao toque, display, botões (se houver) sob a tampa para não danificá-los acidentalmente.
⚠️ Além disso, a capa tem alguns clipes no meio, então tome cuidado. É um pouco desafiador chegar até eles, não use ferramentas de metal!
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/1](/media/sorl-cache/8e/25/8e25b941b6ab73a826a4947c83a7f8fd.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/2](/media/sorl-cache/fe/5c/fe5cb0830e06749d8ae3abc8f0459f1e.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/3](/media/sorl-cache/c0/1a/c01ab790b5e03fc334a42f2fe2166c31.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/4](/media/sorl-cache/44/4c/444c79f928dd4f1e9abaf656f90dbd95.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/5](/media/sorl-cache/bb/c7/bbc750a922025f6bae64caf1882bbf43.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 5/6](/media/sorl-cache/4e/93/4e93609b26ef897f02ec6327a7f5884c.webp)

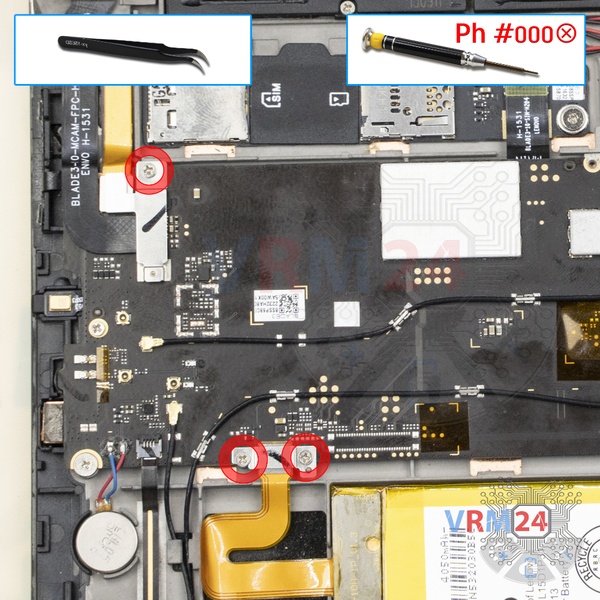

Passo 5. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos e remova o suporte que prende os conectores.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 6/1](/media/sorl-cache/d6/4c/d64cd935e9ec7fdc8bc82a3e97a968ed.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 6/2](/media/sorl-cache/2c/5d/2c5df3a0c8ac2adc552201f1eb1dc556.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 6/3](/media/sorl-cache/a4/f9/a4f990febc2e0f954107c70acad41c4c.webp)

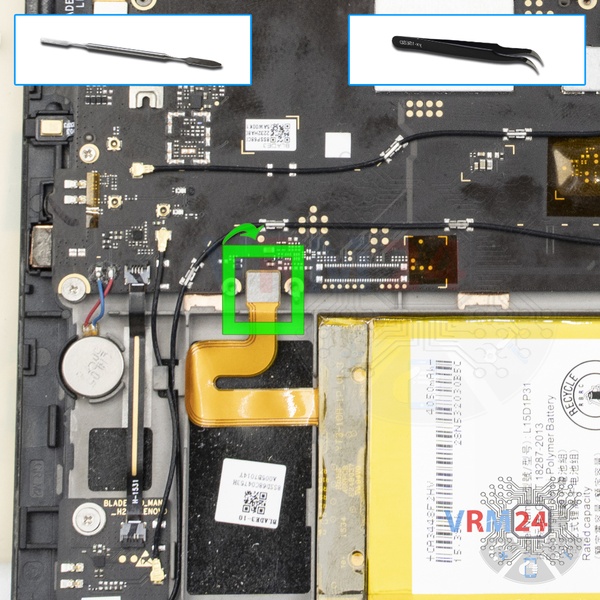

Passo 6. Desligar o conector da bateria
Desligue o conector da bateria o mais rápido possível.
ℹ️️ O modelo Lenovo Yoga Tablet 3 Pro YT3-X90L tem uma bateria L15D1P31 com capacidade de 4000 mAh (também conhecida como bateria recarregável).
⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.
Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/1](/media/sorl-cache/f2/24/f22486df052f1cee3b9c0d0ffc2f3183.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/2](/media/sorl-cache/6c/b9/6cb9269d06ea24ed5d883c8c0483293c.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/3](/media/sorl-cache/48/9e/489efd9a54f2550890ccd439435aa3d5.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/4](/media/sorl-cache/79/eb/79eb8b9e384548ba9594c48271a1f385.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/5](/media/sorl-cache/c2/6b/c26b36e56e5d99e6db513a77d1ca68c8.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 7/6](/media/sorl-cache/6a/6b/6a6b3dfb6f23e4e74fd6e1e7d4495ceb.webp)

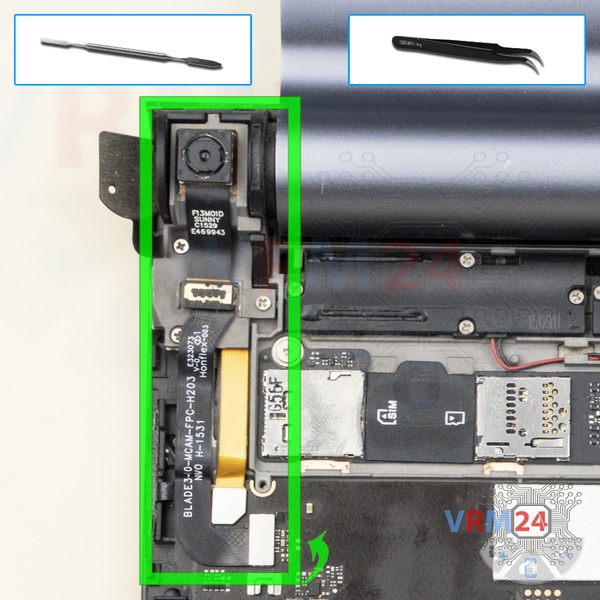

Passo 7. Retirar a câmara traseira
Levante o conector e solte a câmera traseira. Existem duas conexões da câmera à placa-mãe. É melhor remover a câmera e o cabo plano.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 8/1](/media/sorl-cache/cc/c8/ccc8428bffd4383f10f250641f24a404.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 8/2](/media/sorl-cache/f4/db/f4db89f26c14b8ffab0dabd90de468de.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 8/3](/media/sorl-cache/e1/4b/e14bc6d984a1f4ba877a9201e6660b16.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 8/4](/media/sorl-cache/fc/fa/fcfaa73f090263818775a0340968c47c.webp)

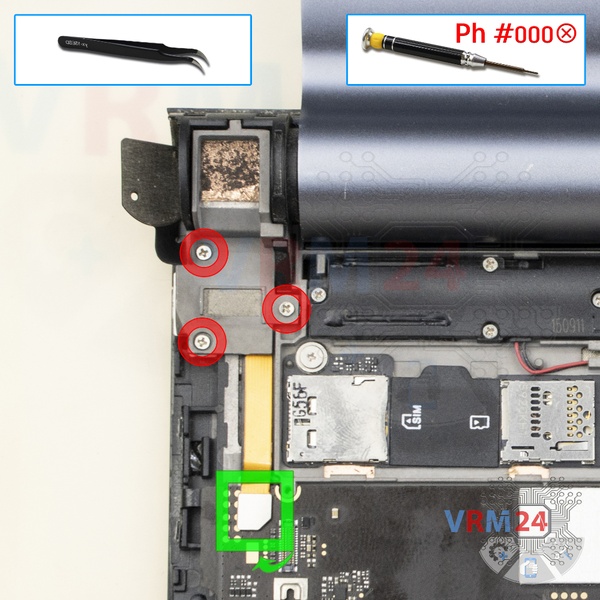

Passo 8. Desligar o conector da bateria
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse três parafusos. Além disso, desconectamos o conector da bateria - que fica dentro do tubo.
A segunda bateria do Lenovo Yoga Tablet 3 Pro é a L14C3K31, com capacidade de 9600 mAh.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 11/1](/media/sorl-cache/f8/eb/f8ebd0a319ea71ae28c005e587656e66.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 11/2](/media/sorl-cache/6e/67/6e6713f188538fa227bea2203fb5bc78.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 11/3](/media/sorl-cache/3f/42/3f420c8bc9584125afe515757125533f.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 11/4](/media/sorl-cache/d1/8b/d18b9dfb933d8b8a227871cc9268d14b.webp)

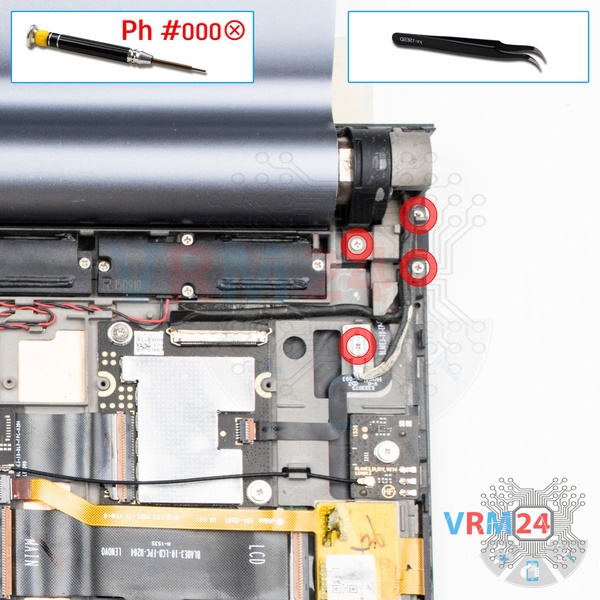

Passo 11. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse quatro parafusos.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 12/1](/media/sorl-cache/1e/e0/1ee050c2671d8724ce352623c06d6aa8.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 12/2](/media/sorl-cache/93/6a/936a995e7ddd2e0d7b564275701736e0.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 12/3](/media/sorl-cache/95/bd/95bd2a5960c3bbc444262c421879c6f4.webp)

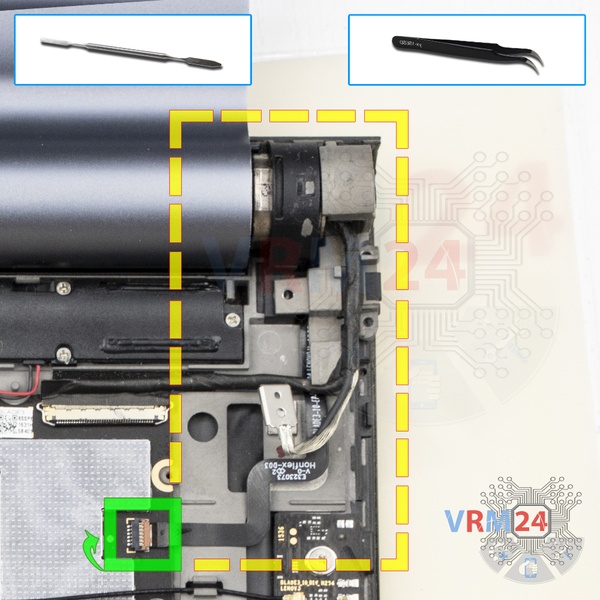

Passo 12. Retirar a tomada dos auscultadores
Levante o conector e remova o cabo com uma entrada para fone de ouvido.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/1](/media/sorl-cache/7b/99/7b9911f594330d9d4c079d71f6ede4c2.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/2](/media/sorl-cache/74/7c/747ce3c671b03dfaa6fe9b20336b52eb.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/3](/media/sorl-cache/37/34/37342a37654abf0a4d482716e2ee9520.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/4](/media/sorl-cache/65/33/65336cd91115cd3a60de332e4b848edc.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/5](/media/sorl-cache/85/52/8552e88fdfa4022049b0e9f64252c981.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/6](/media/sorl-cache/8a/79/8a792fd62212571419b5e0c0fbff2f2d.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/7](/media/sorl-cache/78/07/78074b46c44f66e7a5a6c029e45943be.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 13/8](/media/sorl-cache/47/b4/47b4e7d16a160e7171655600eb0c7bb7.webp)

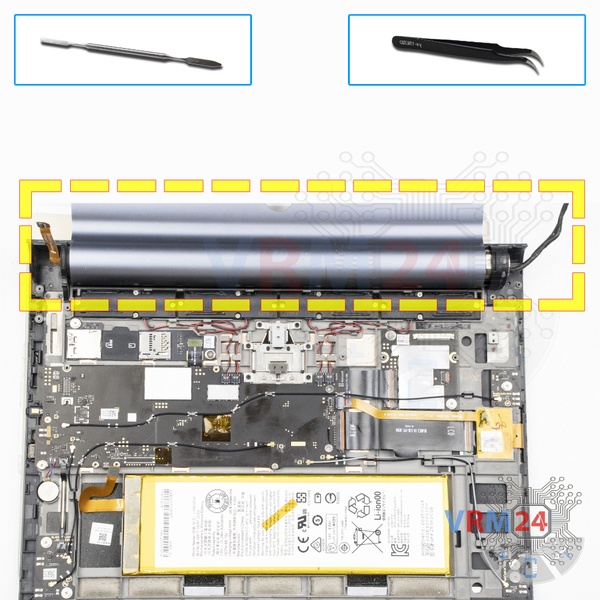

Passo 13. Retirar a bateria
Remova cuidadosamente o tubo com a bateria. Existe um truque, precisamos remover o cilindro e enroscar os cabos dos orifícios de fixação.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/1](/media/sorl-cache/50/63/5063bf6cab19053ef33e5c9b193de4fc.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/2](/media/sorl-cache/4a/f7/4af789a9e0b804293631ec922432a3fe.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/3](/media/sorl-cache/3a/7d/3a7d31ab88f3431d6f7c2380b48a6555.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/4](/media/sorl-cache/44/9f/449fbb1d9944fc66cdaf224c1186bd37.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/5](/media/sorl-cache/7d/d7/7dd75d8de1ac95a216e6eb2025dee02b.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/6](/media/sorl-cache/d4/4e/d44e326f266edf2ecabacb7839f230c5.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 14/7](/media/sorl-cache/92/1e/921eefe80daad7872fef300c6503179a.webp)

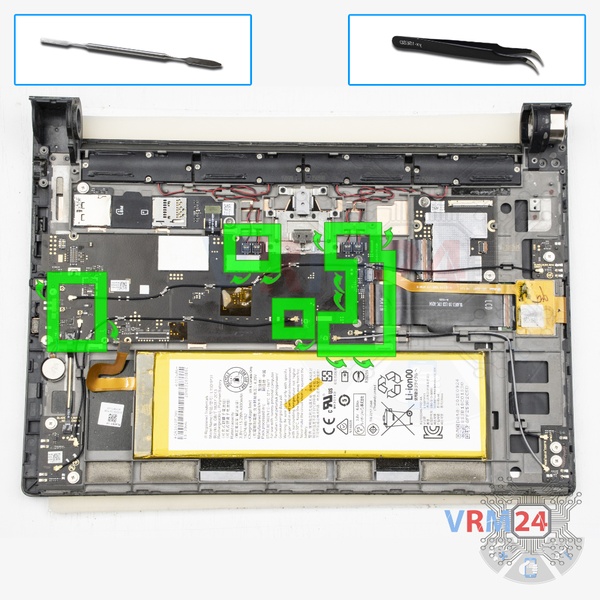

Passo 14. Desconectar os conectores
Retire os conectores dos alto-falantes, cabos coaxiais, cabo entre placas, cabo da tela de toque.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 15/1](/media/sorl-cache/4e/c6/4ec6ebfad81ee2227a5db5f6d247ffa8.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 15/2](/media/sorl-cache/84/35/84358778a9f9a17e83342a9c7bf9d4e8.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 15/3](/media/sorl-cache/3a/34/3a3408b2b6608236c7ee80e55752aec0.webp)

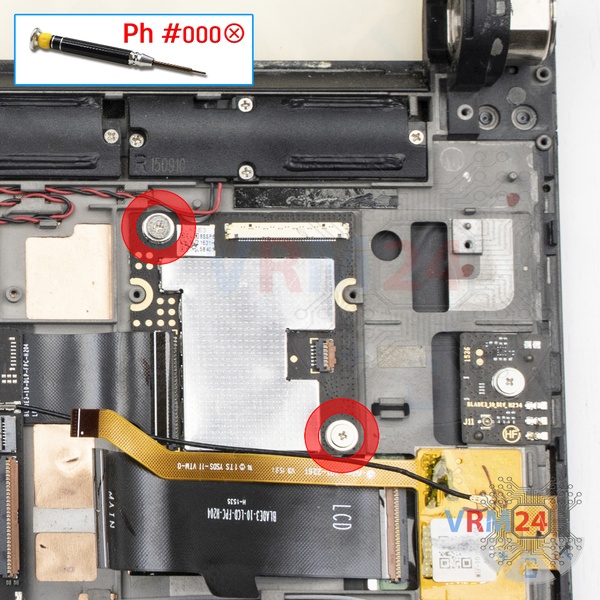

Passo 15. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem uma pequena placa.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 17/1](/media/sorl-cache/b7/6b/b76b1d59232dac64836d90e551383d70.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 17/2](/media/sorl-cache/79/f3/79f3adc53f331264c20e41bd13a6cea5.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 17/3](/media/sorl-cache/cc/b0/ccb039eaf1bb5b052bf1ca8c686a6515.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 17/4](/media/sorl-cache/be/c1/bec1141a07259d9996db2c5e1a5c22b1.webp)

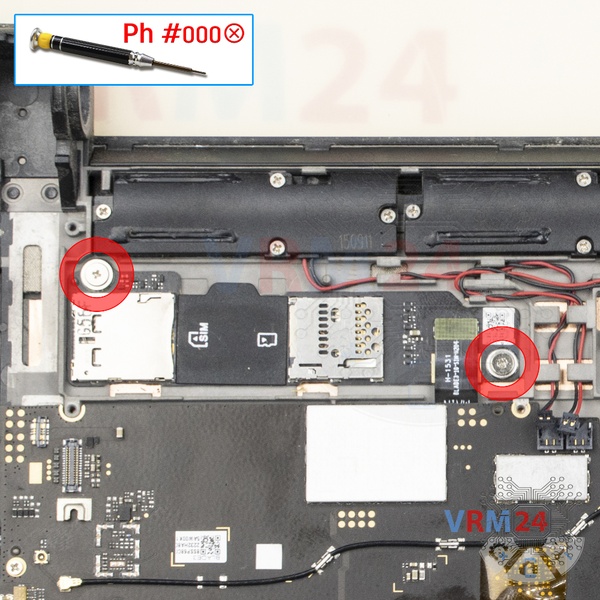

Passo 17. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a sub-placa.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 18/1](/media/sorl-cache/a0/43/a04301be8ad366fcd97675d96275e522.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 18/2](/media/sorl-cache/70/de/70debfcafc73f98e05bf3dc3eaf93f40.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 18/3](/media/sorl-cache/9b/76/9b761a06d0a115c970ff8af31c908a65.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 18/4](/media/sorl-cache/48/dd/48ddd1834ac9024c30dc6ffa9b0b00d0.webp)

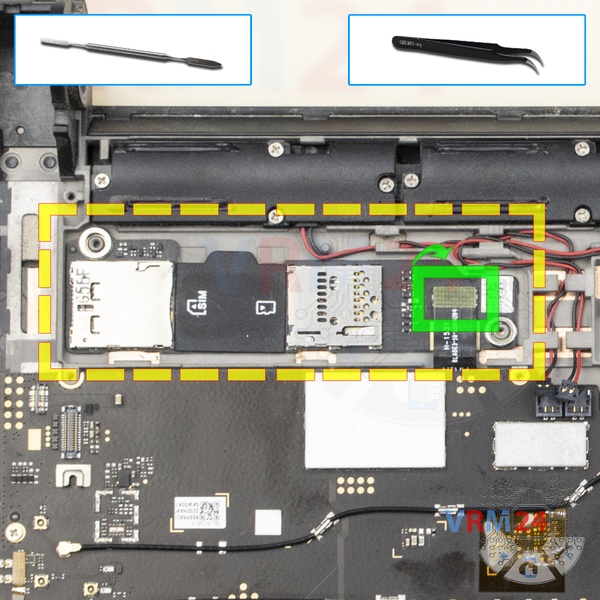

Passo 18. Retirar a placa filha
Levante o conector e remova a placa-filha (também conhecida como sub-placa) com os suportes para cartões.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 19/1](/media/sorl-cache/8a/46/8a465210a9734f891e53d0cb632808d5.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 19/2](/media/sorl-cache/4a/33/4a3351aaf2d3c09fb77339435cf1ae69.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 19/3](/media/sorl-cache/33/87/3387f61044fb951235359cf26451e57d.webp)

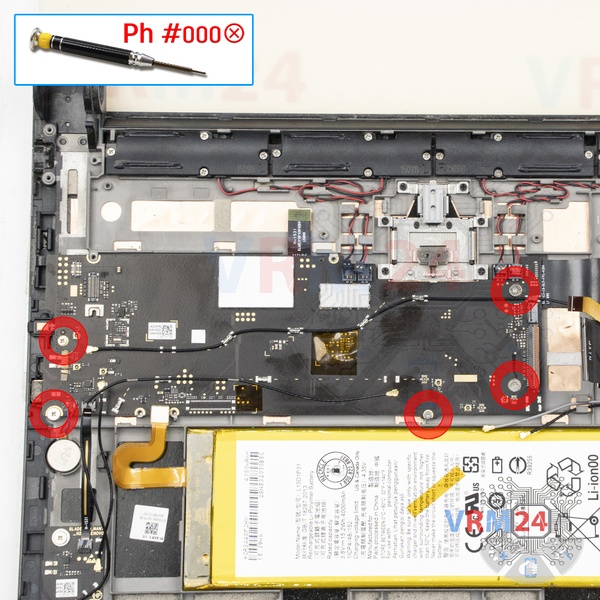

Passo 19. Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte cinco parafusos que prendem a placa-mãe.
ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, aparafusar o parafuso no lugar errado pode danificar o aparelho ou sua peça. Para evitar danos, os parafusos removidos e as peças individuais (como gaxetas ou suportes) devem ser dispostos na ordem apropriada, ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/1](/media/sorl-cache/79/66/796663c71848cd8d1d7003793f2e7e38.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/2](/media/sorl-cache/94/fc/94fc7cc51d5ba9bac9f187177c23e1cd.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/3](/media/sorl-cache/a2/1a/a21afa3a2cef984ec14dc4595ad35019.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/4](/media/sorl-cache/92/0c/920c0afdd7af0e0c587720d1a3716b19.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/5](/media/sorl-cache/f8/07/f807f5e6f186402276697806786d7e09.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/6](/media/sorl-cache/dc/a8/dca823a9a928e81fb7805977495cdc84.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/7](/media/sorl-cache/35/8a/358a0f4d6f797a0326a1b3ea9b5a8089.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/8](/media/sorl-cache/88/3d/883df30263ac220775840528cf9d5d10.webp)
![Como desmontar Lenovo Yoga Tablet 3 Pro por si mesmo, Passo 20/9](/media/sorl-cache/13/eb/13eb0ba6fca46a814440e7b8bbf994fc.webp)

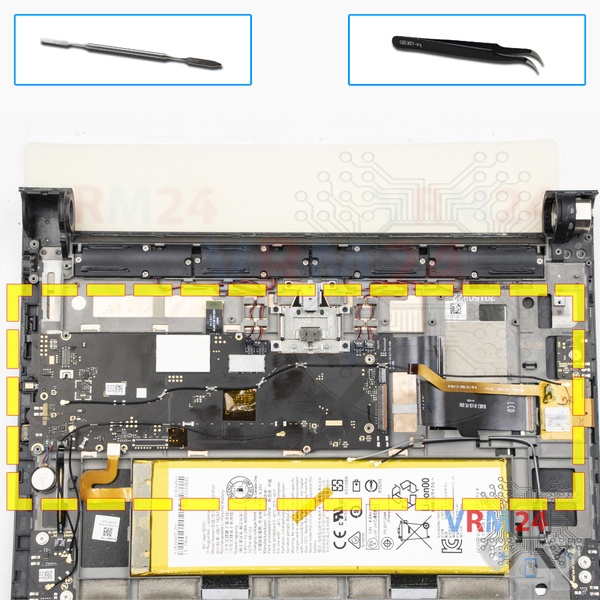

Passo 20. Retirar a placa-mãe
Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.
⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.
Instruções detalhadas de desmontagem do Lenovo Yoga Tablet 3 Pro no vídeo, feitas pelo nosso centro móvel de reparação & serviço:
Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.
