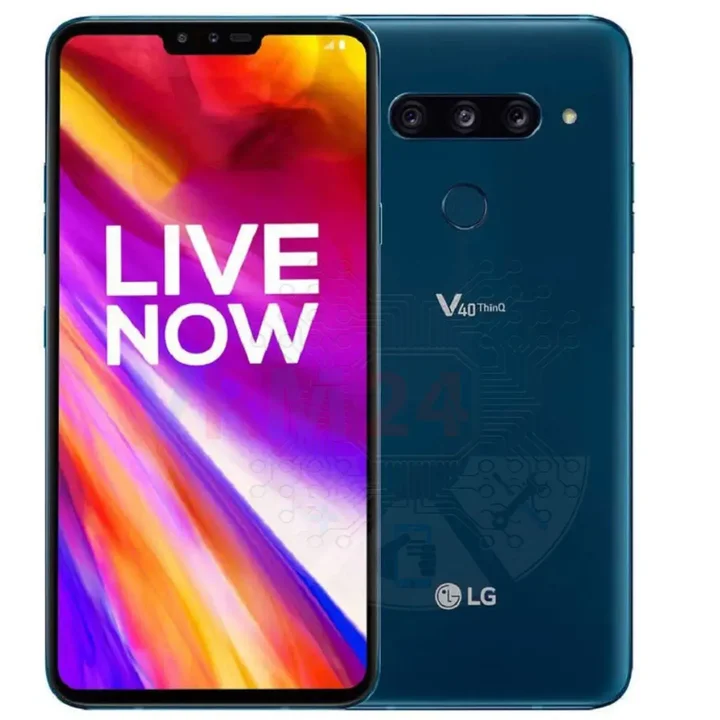

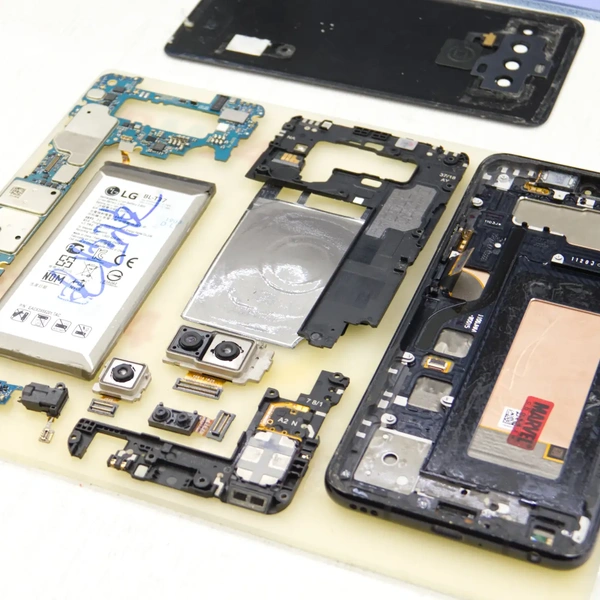

Desmontagem/Reparar do dispositivo móvel LG V40 ThinQ V405 (LG V40 ThinQ V405QA7; V405UA; V405TAB; V405UA0) com a descrição de cada passo e o conjunto de ferramentas necessárias.

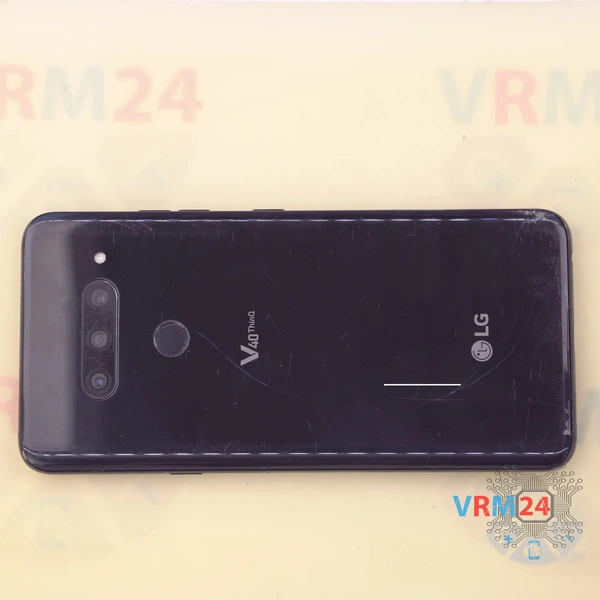

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

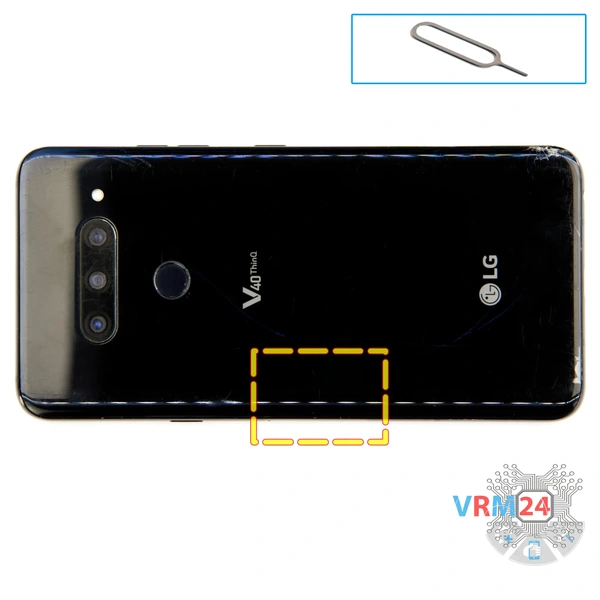

No início precisamos remover a bandeja do cartão, para isso pegamos uma ferramenta especial, inserimos no orifício e empurramos para fora a bandeja combinada para cartões SIM e cartões de memória.

Precisamos aquecer a superfície da tampa traseira a aproximadamente 70°. C ou 160°; F. Para isso usamos uma almofada térmica, você pode usar um secador de cabelo.

E depois de cinco a dez minutos, podemos prosseguir com a desmontagem.

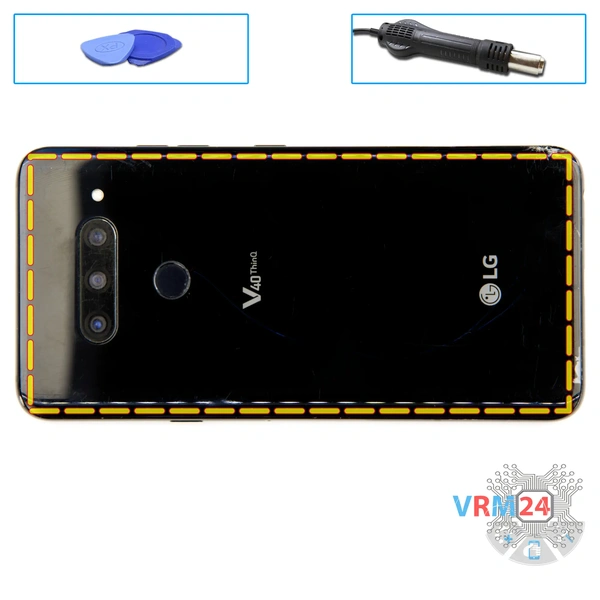

Para retirar a tampa traseira, usamos um filme plástico, pode ser um filme protetor de um display novo ou um filme de uma papelaria. Nós o inserimos no espaço entre a moldura da tela e a tampa traseira e passamos ao longo da borda cortando a base adesiva.

Normalmente, a tampa traseira é colada com muita firmeza, então você precisa ter cuidado. Na contracapa, há um sensor de impressão digital com touch pad.

Na verdade, é por isso que a capa está bem colada.

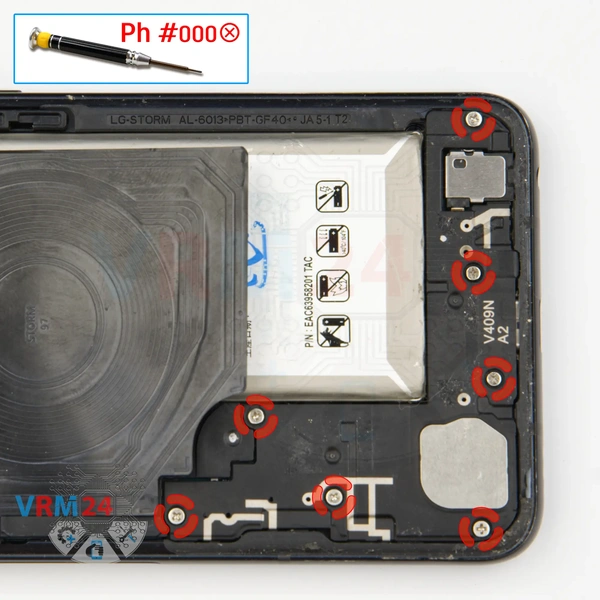

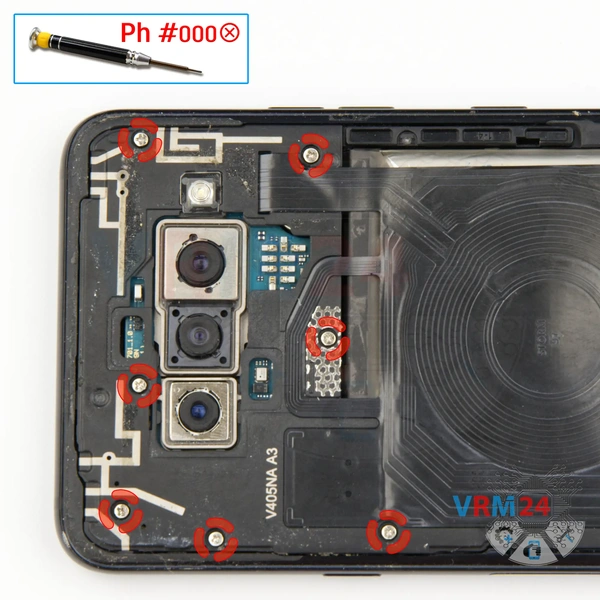

Depois disso precisamos desparafusar os sete parafusos, usamos uma chave de fenda Phillips 1,5mm ou #000.

Os parafusos parecem ser todos iguais, mas ainda assim recomendamos colocá-los em uma superfície especial em uma ordem fácil de lembrar, só para garantir.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os sete parafusos na parte inferior.

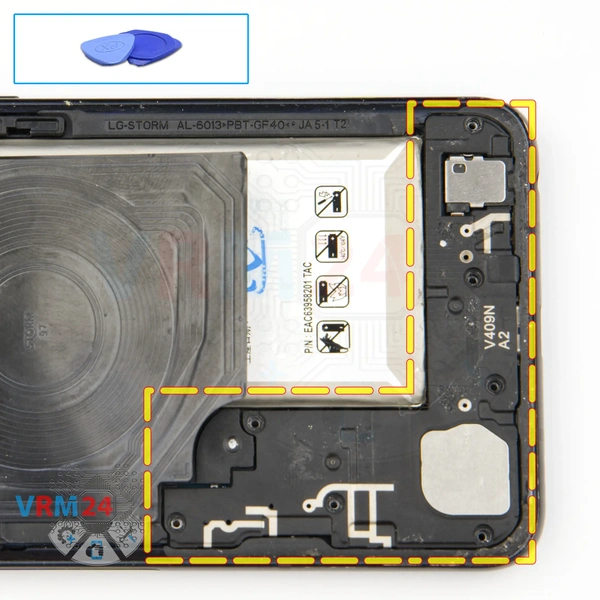

E precisamos de uma ferramenta não metálica para retirar a tampa do alto-falante e das linhas de transmissão da antena. Encontramos o lugar certo onde podemos forçar, levantar e remover a tampa.

Precisamos retirar a tampa que esconde a placa-mãe usando uma ferramenta não metálica.

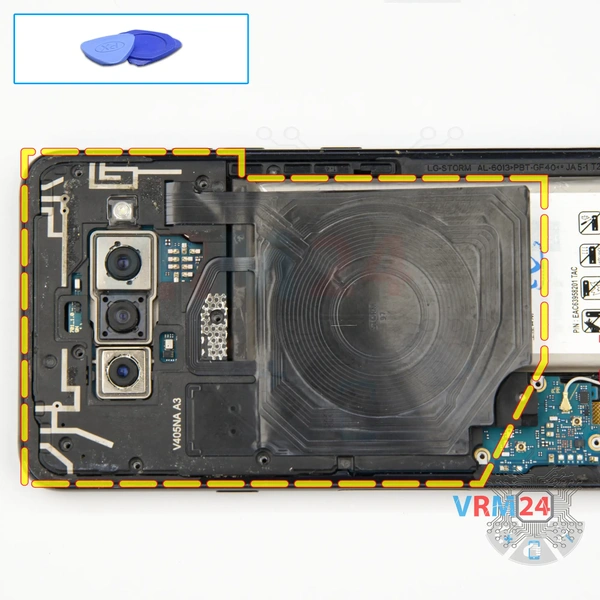

Também encontramos o local certo onde podemos forçar, levantar e remover a tampa com NFC, carregamento sem fio e linhas de transmissão de antena.

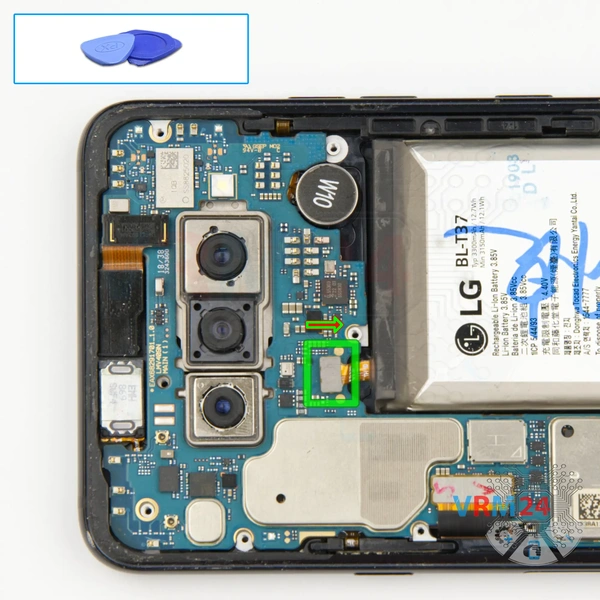

Desconecte o conector da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo LG V40 ThinQ V405 possui uma bateria BL-T37 com capacidade de 3300 mAh (também conhecida como bateria recarregável).

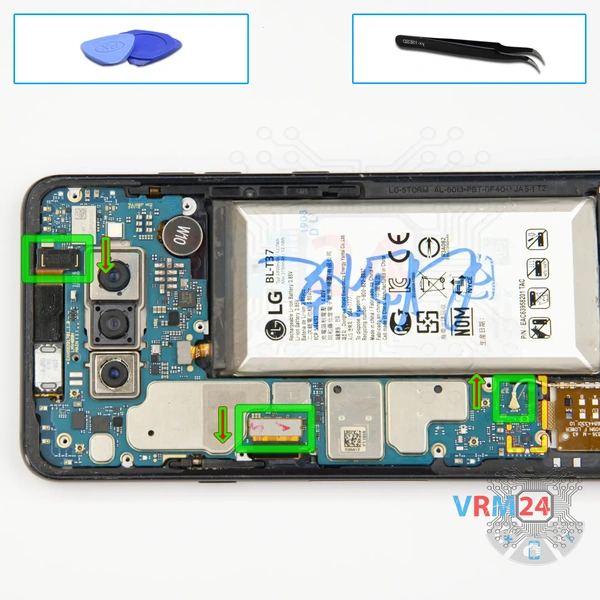

Em seguida, desconectamos o conector da câmera frontal, desconectamos o conector da tela, desconectamos o conector do cabo coaxial e também desconectamos o conector que conecta a sub-placa à placa-mãe por dentro.

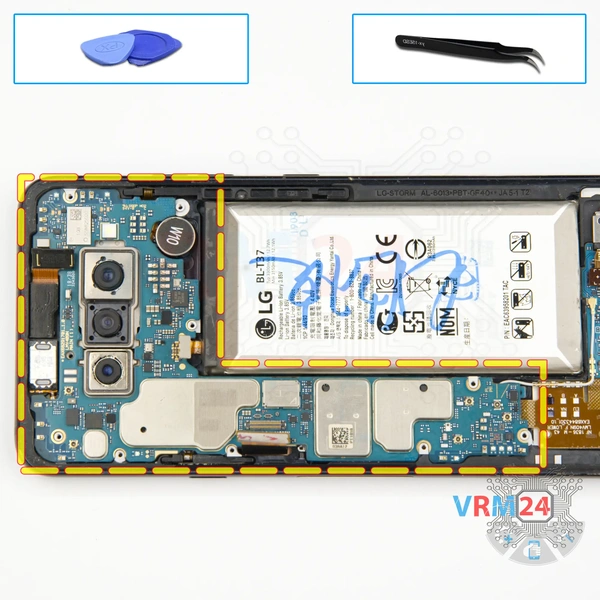

Depois disso encontramos o lugar certo onde podemos prender e levantar a placa-mãe. Certifique-se de que não há nada no caminho e remova a placa-mãe.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

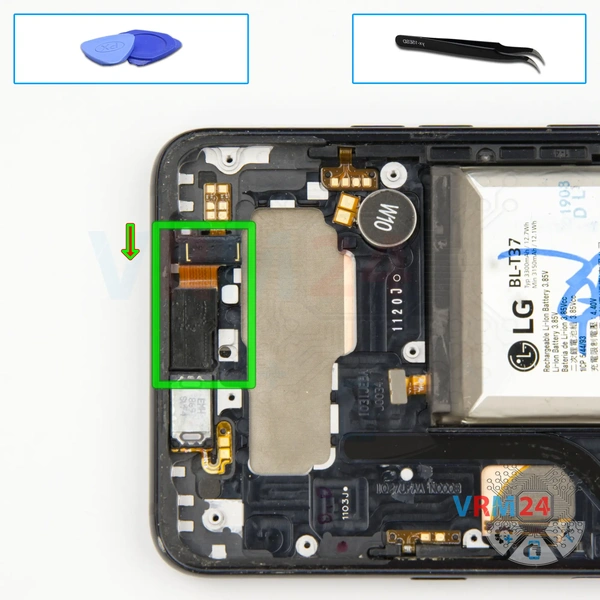

Podemos levantar e retirar o conjunto da câmera frontal, que está ligeiramente recuado na moldura da tela.

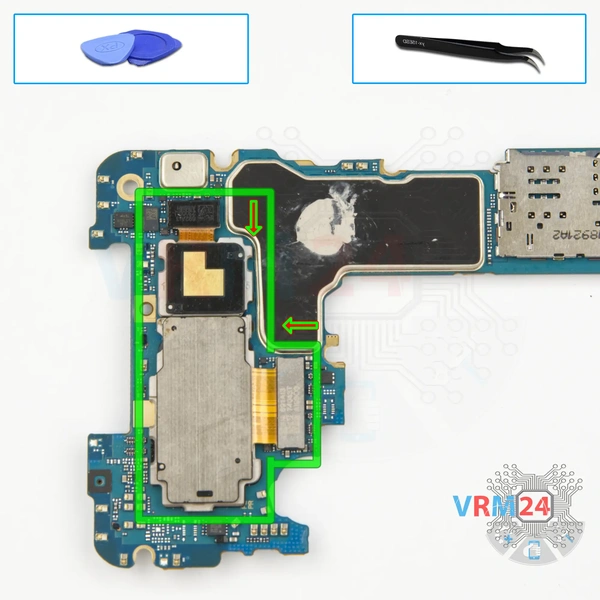

E podemos desconectar as câmeras traseiras. Desconecte cuidadosamente os conectores e retire uma câmera e depois a montagem de duas câmeras traseiras.

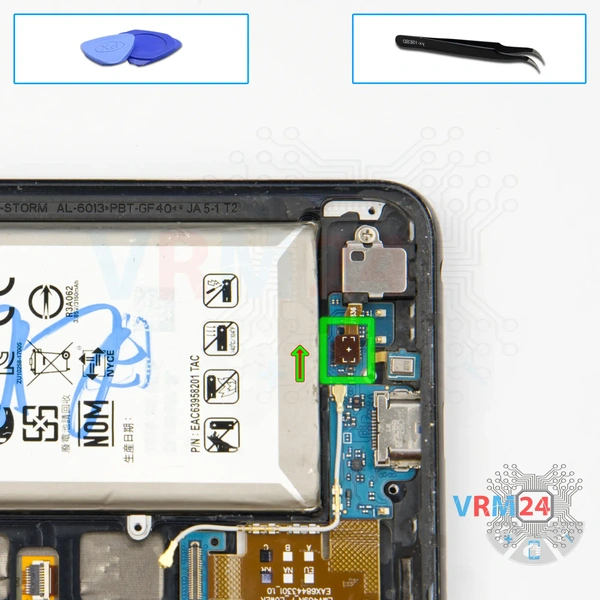

Prosseguimos com a desconexão do conector da porta do fone de ouvido na subplaca.

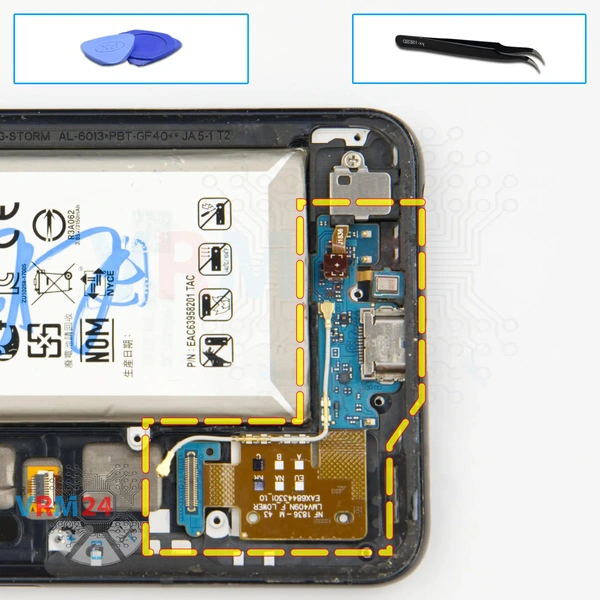

Tentamos desconectar o cabo que conecta a subplaca à placa-mãe. E então, é claro, precisamos remover a subplaca.

Com cuidado, usando uma ferramenta fina, retiramos o cabo e também retiramos cuidadosamente a subplaca.

⚠️️ Observe que da subplaca há um pequeno cabo com microfone, que também está colado na moldura da tela e que precisamos descolar com cuidado.

Na subplaca temos a porta de carregamento e o microfone, além de outros elementos na parte traseira.

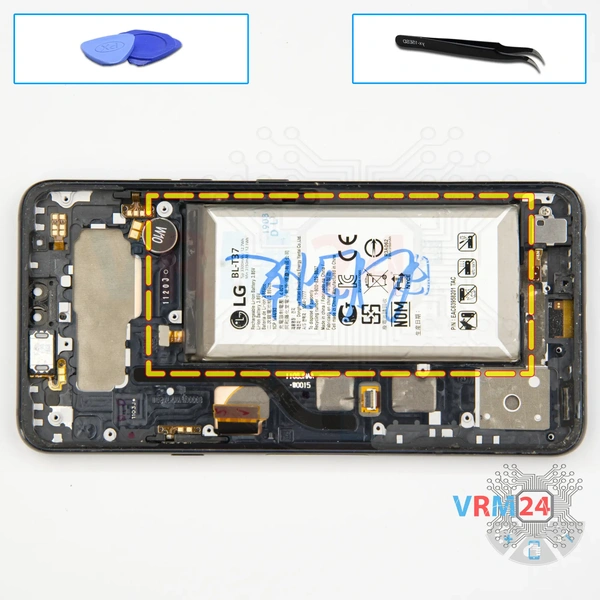

Prosseguimos para desconectar a bateria.

No começo tentamos levantar um pouco a bateria com cuidado para passar o filme plástico. Encontrando o local certo levantamos a bateria, passamos o filme e tentamos cortar a base adesiva.

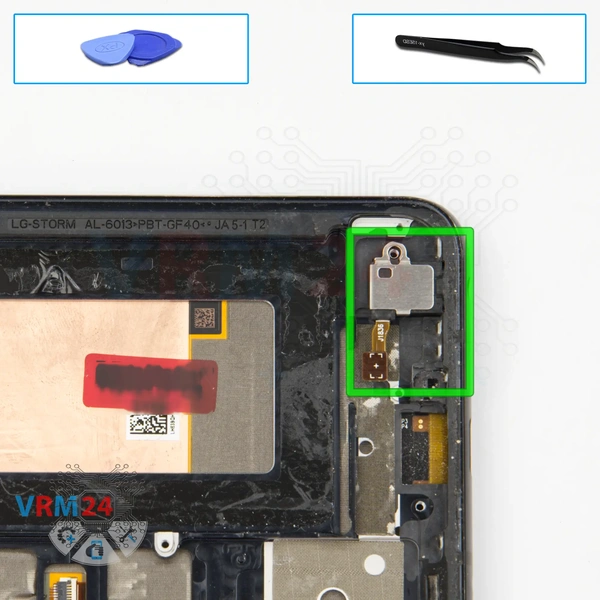

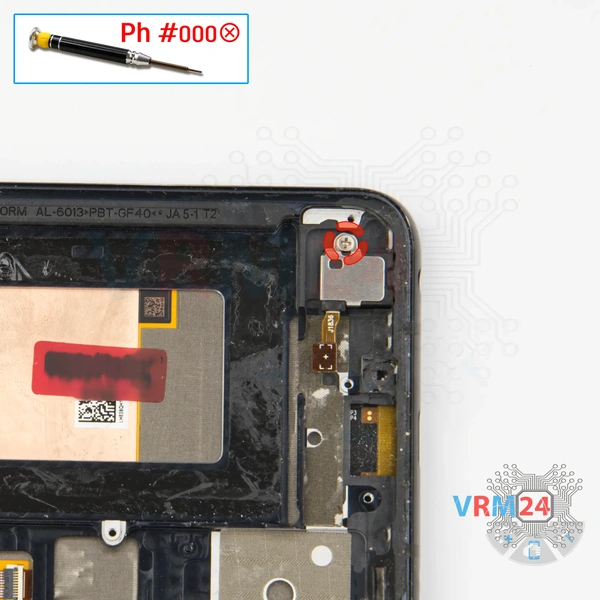

Usando uma chave de fenda Phillips de 1,5 mm, desparafusamos um parafuso que prende a porta do fone de ouvido no lugar.

Nós prendemos pela borda, levantamos e removemos a porta do fone de ouvido. Que também está embutido na moldura da tela.

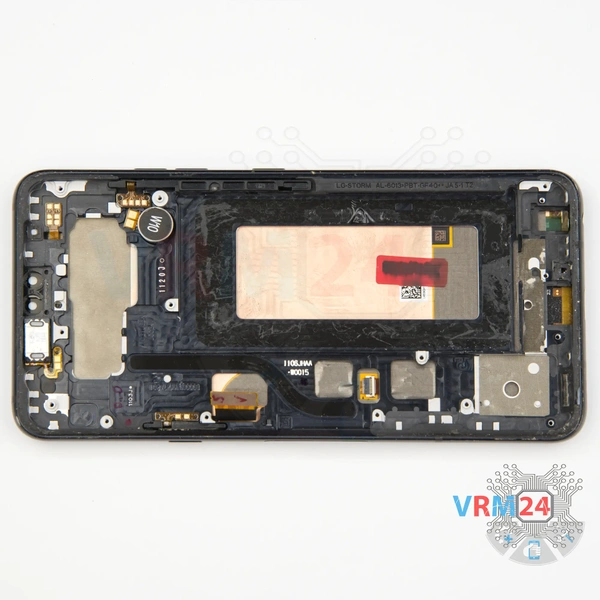

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o motor de vibração.
