Dificuldade de desmontagem:
Moderado
Duração:
15 min

Ferramentas recomendadas

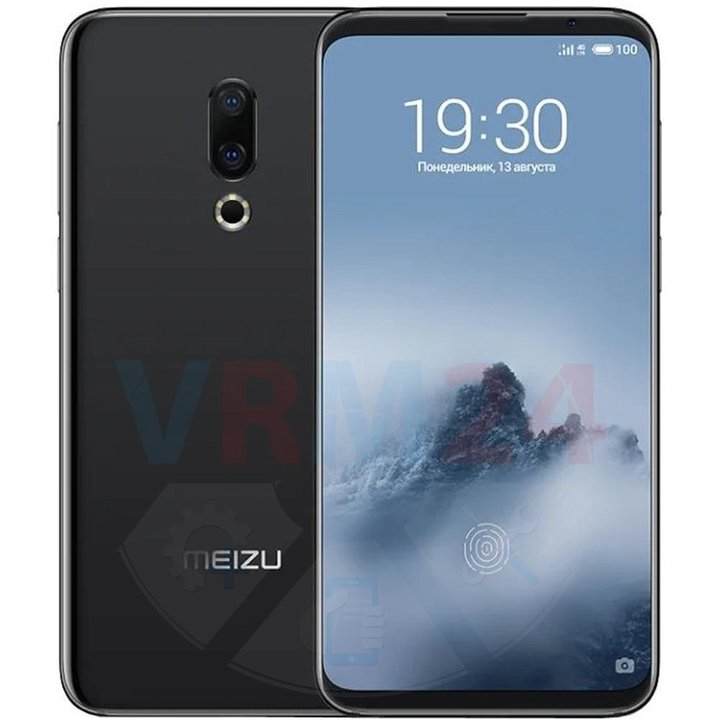

Desmontagem/Reparar do dispositivo móvel Meizu 16th M882H (Meizu 16th) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Meizu 16th M882H por si mesmo, Passo 1/1

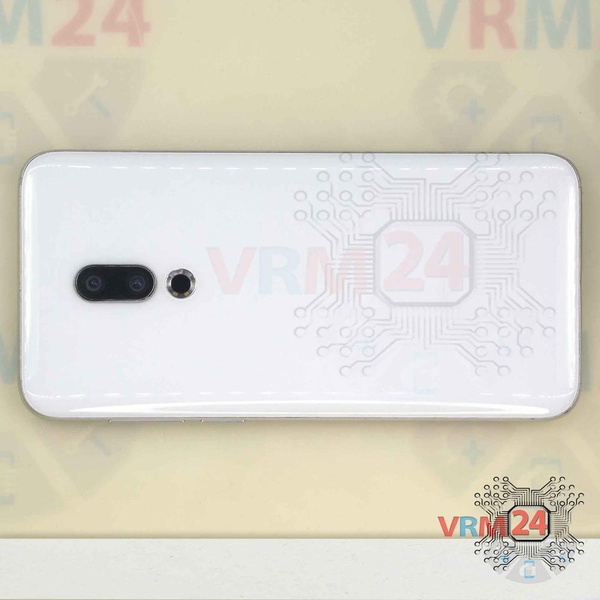

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Meizu 16th M882H por si mesmo, Passo 2/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 2/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 2/3

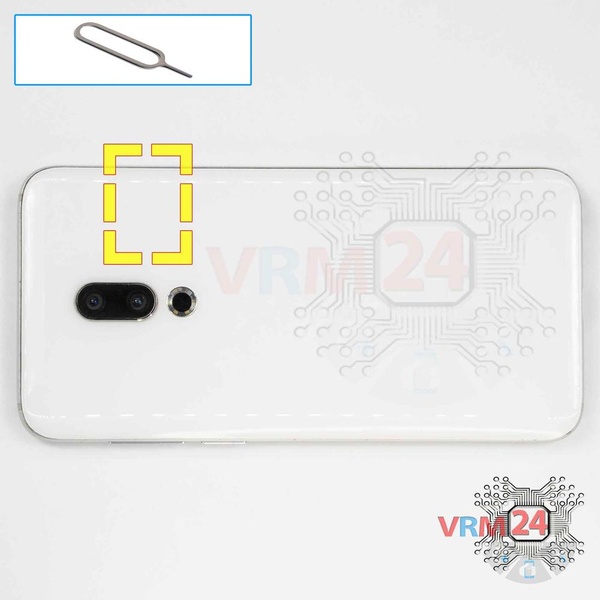

Passo 2. Retire a bandeja

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Meizu 16th M882H por si mesmo, Passo 3/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 3/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 3/3 Como desmontar Meizu 16th M882H por si mesmo, Passo 3/4 Como desmontar Meizu 16th M882H por si mesmo, Passo 3/5

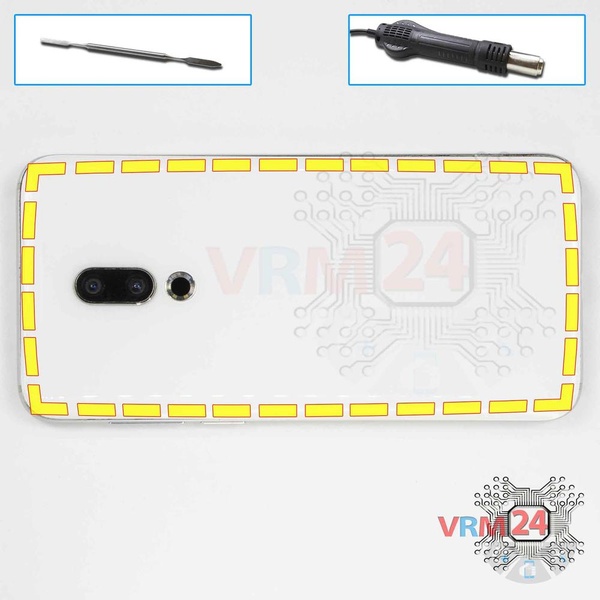

Passo 3. Abrir a tampa traseira

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Não deixe o líquido entrar no smartphone.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.


Como desmontar Meizu 16th M882H por si mesmo, Passo 4/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 4/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 4/3

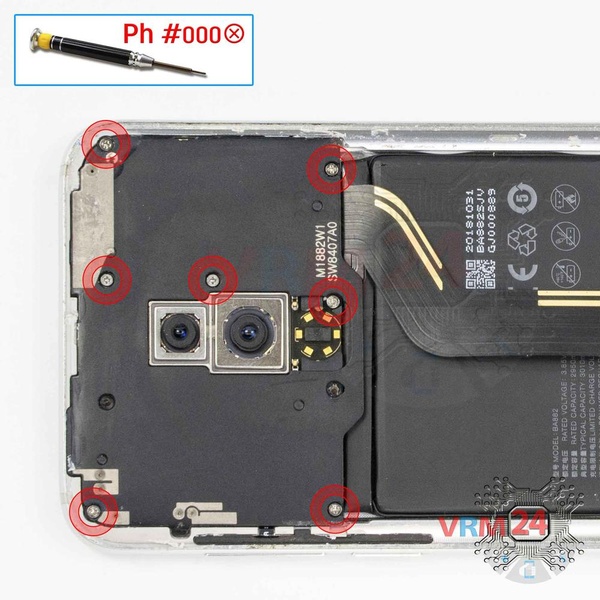

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.

ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.


Como desmontar Meizu 16th M882H por si mesmo, Passo 5/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 5/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 5/3

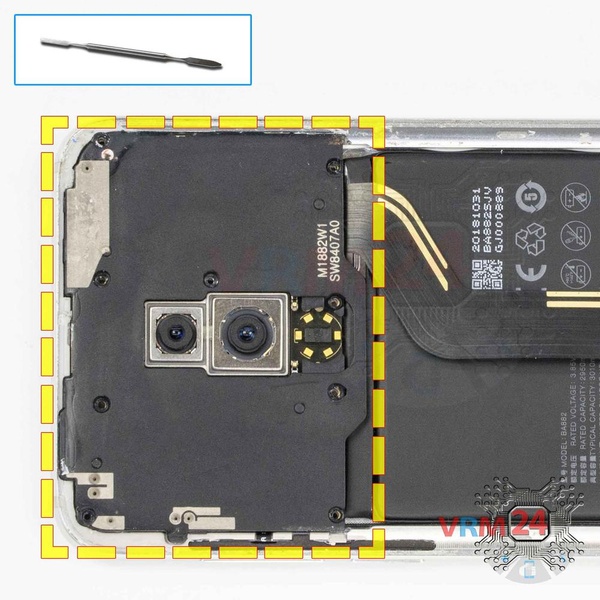

Passo 5. Abrir a tampa

Remova a tampa com antenas que protegem a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

ℹ️️ Na tampa superior você pode ver o revestimento metalizado do plástico em forma de trilhos e placas de contato. São antenas de Wi-Fi, Bluetooth e GPS.

⚠️ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.


Como desmontar Meizu 16th M882H por si mesmo, Passo 6/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 6/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 6/3

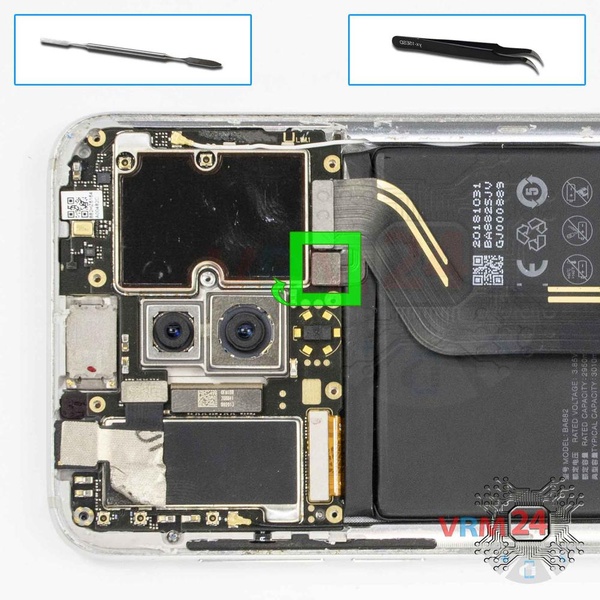

Passo 6. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Meizu 16º M882H tem uma bateria BA882 com 3010 mAh de capacidade (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Meizu 16th M882H por si mesmo, Passo 7/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 7/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 7/3

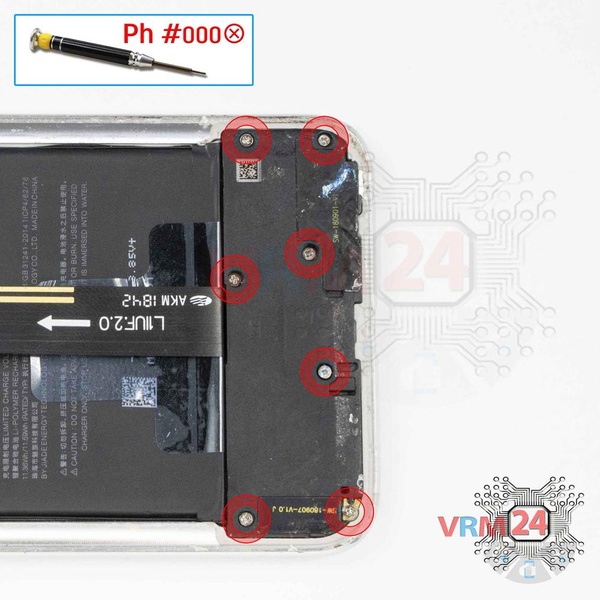

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.


Como desmontar Meizu 16th M882H por si mesmo, Passo 8/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 8/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 8/3

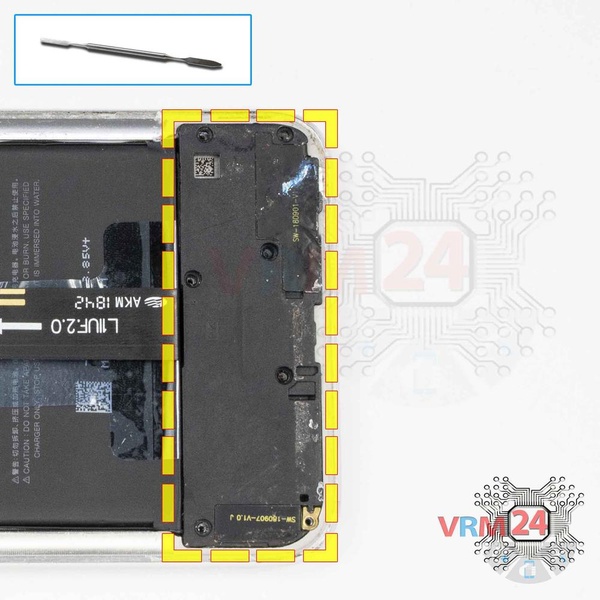

Passo 8. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Meizu 16th M882H por si mesmo, Passo 9/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 9/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 9/3 Como desmontar Meizu 16th M882H por si mesmo, Passo 9/4 Como desmontar Meizu 16th M882H por si mesmo, Passo 9/5

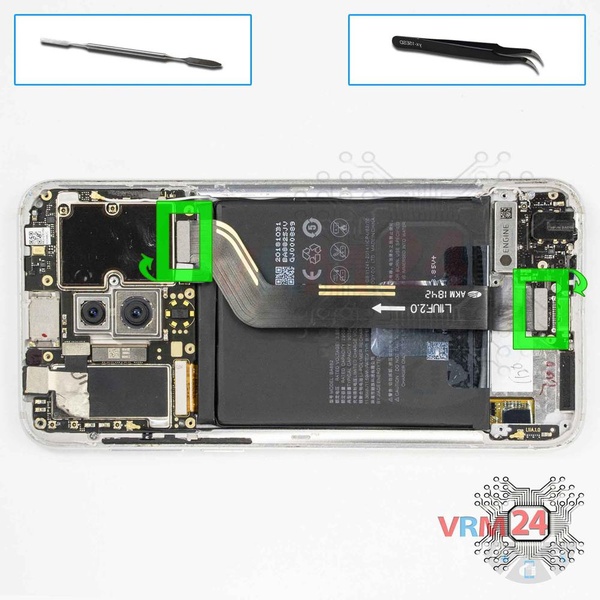

Passo 9. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.


Como desmontar Meizu 16th M882H por si mesmo, Passo 10/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 10/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 10/3

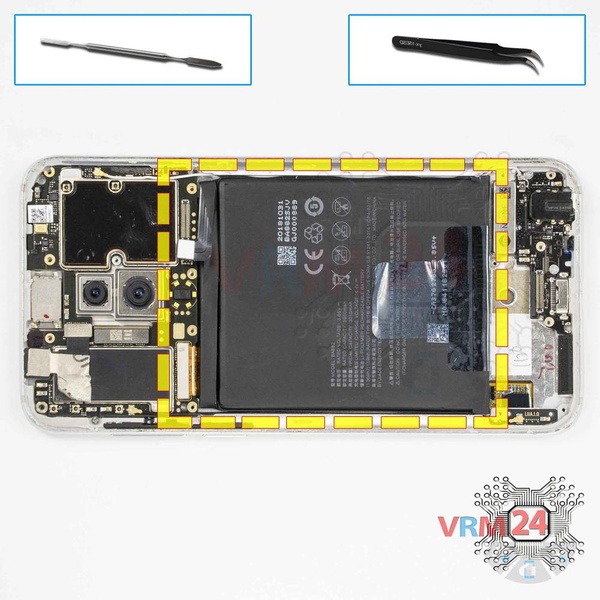

Passo 10. Retirar a bateria

Usando cuidadosamente a etiqueta na extremidade, retire a bateria.


Como desmontar Meizu 16th M882H por si mesmo, Passo 11/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 11/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 11/3

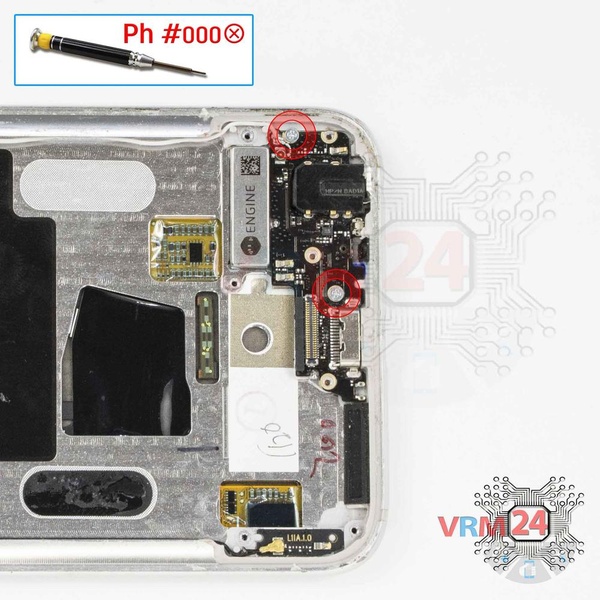

Passo 11. Retirar a placa filha

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a sub-placa.


Como desmontar Meizu 16th M882H por si mesmo, Passo 12/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 12/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 12/3

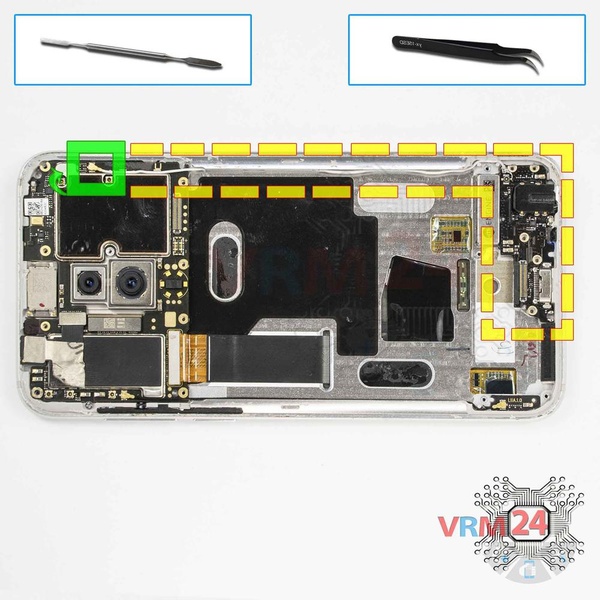

Passo 12. Retirar a placa filha

Desconecte o conector coaxial da placa-mãe. Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️️ A placa contém uma porta de carregamento (Micro USB), microfone, conector de fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.


Como desmontar Meizu 16th M882H por si mesmo, Passo 13/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 13/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 13/3 Como desmontar Meizu 16th M882H por si mesmo, Passo 13/4

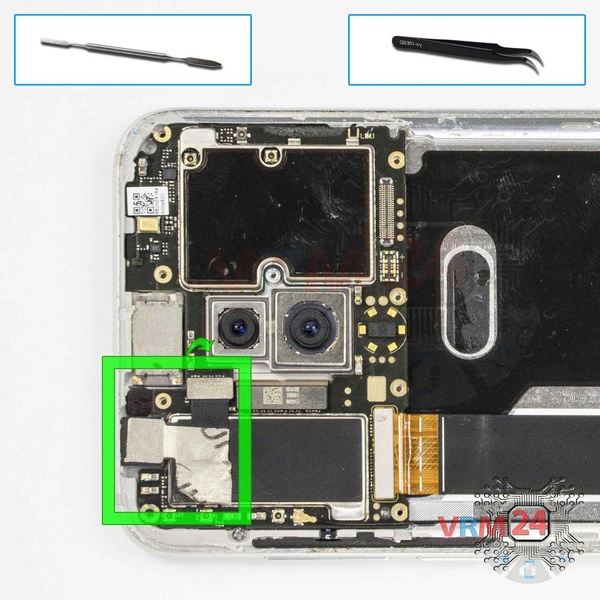

Passo 13. Retirar a câmara frontal

Desconecte o conector e remova a câmera frontal (selfie).


Como desmontar Meizu 16th M882H por si mesmo, Passo 14/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 14/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 14/3

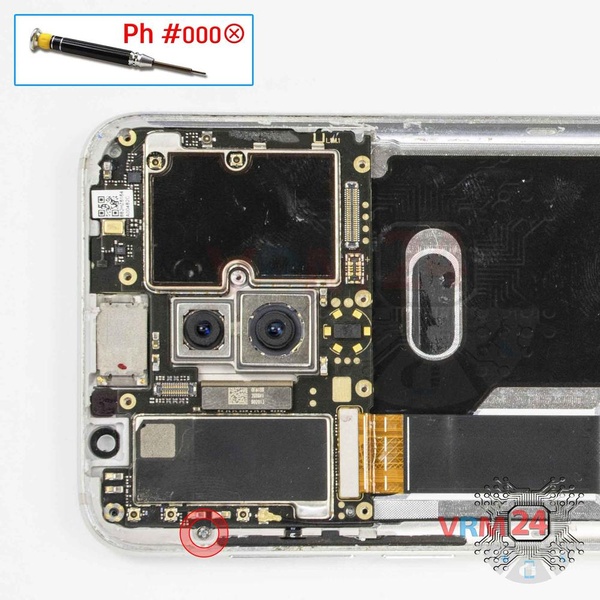

Passo 14. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso.


Como desmontar Meizu 16th M882H por si mesmo, Passo 15/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 15/2

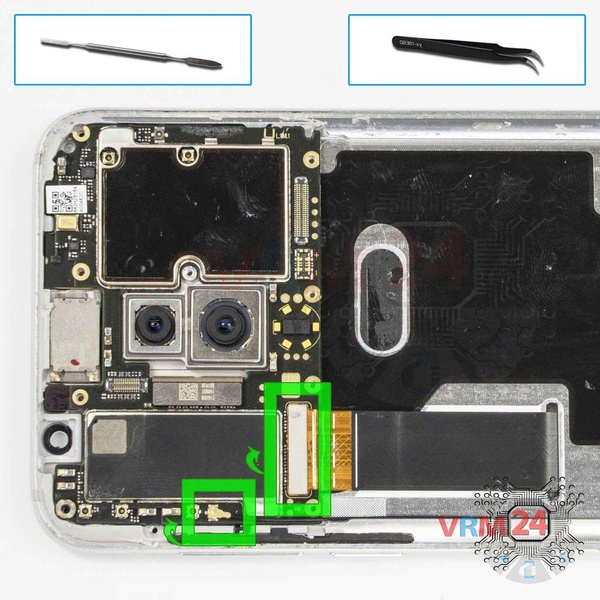

Passo 15. Desconectar os conectores

Retire os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Meizu 16th M882H por si mesmo, Passo 16/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 16/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 16/3

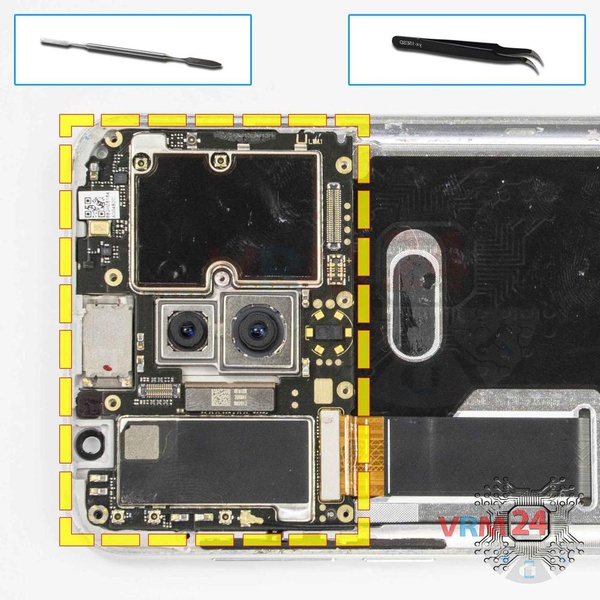

Passo 16. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Meizu 16th M882H por si mesmo, Passo 17/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 17/2

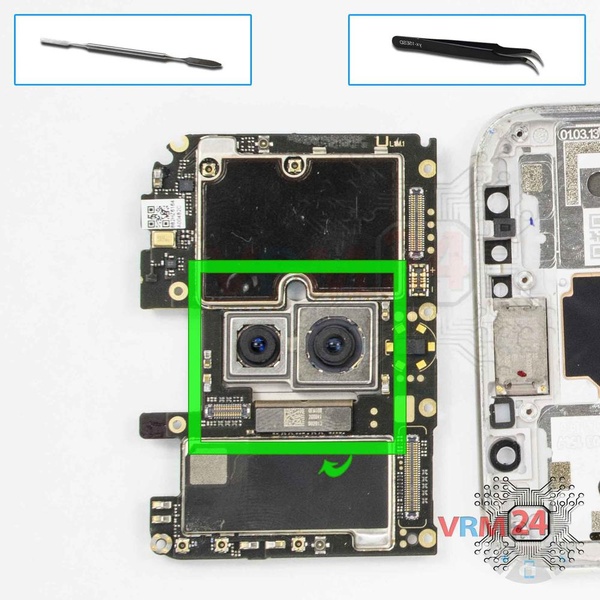

Passo 17. Retirar as câmaras

Desconecte o conector e remova o conjunto das duas câmeras traseiras.


Como desmontar Meizu 16th M882H por si mesmo, Passo 18/1 Como desmontar Meizu 16th M882H por si mesmo, Passo 18/2 Como desmontar Meizu 16th M882H por si mesmo, Passo 18/3

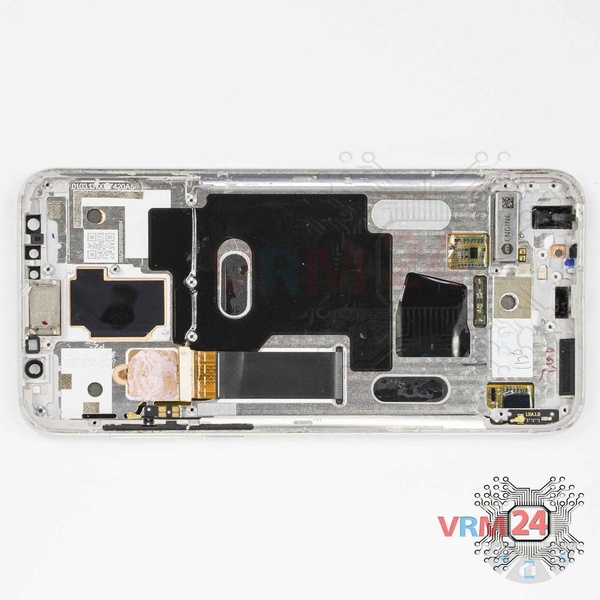

Passo 18. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.

Instruções detalhadas de desmontagem do Meizu 16th M882H no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de 15 minutos no tempo.
O nosso manual é adequado para todos os modelos Meizu 16th M882H — Meizu 16th lançado para mercados em diferentes países.
