Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Oppo A5 (2020) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 1/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 1/2

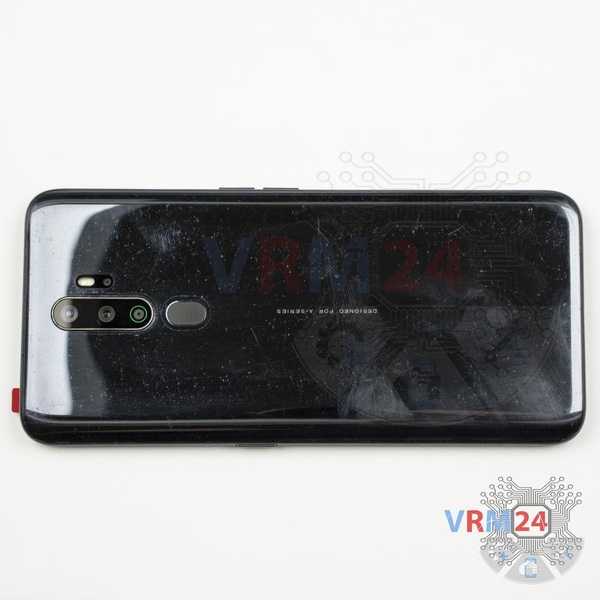

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 2/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 2/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 2/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 2/4

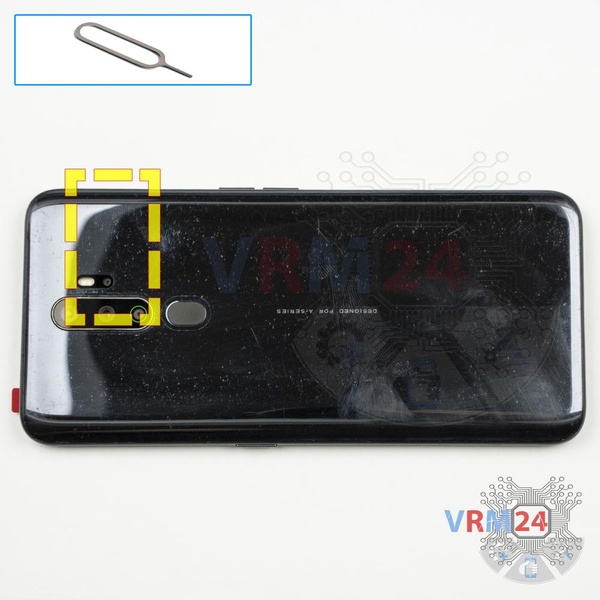

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 3/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 3/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 3/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 3/4

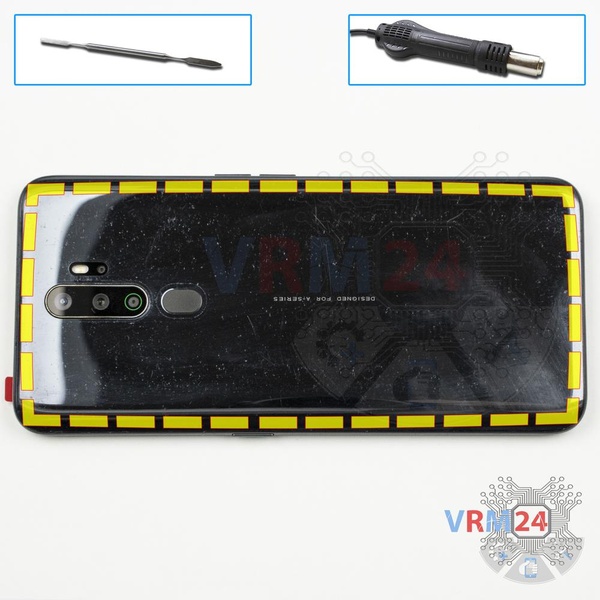

Passo 3. Abrir a tampa traseira

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico manualmente ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 4/1

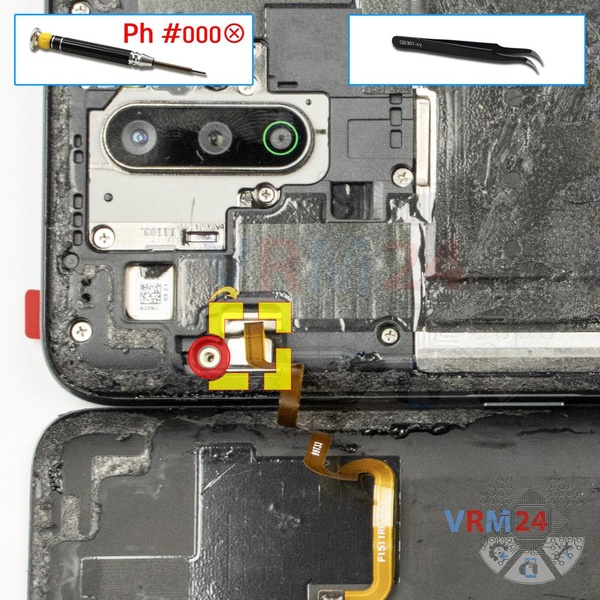

Passo 4. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso e remova a tampa que prende o conector do sensor de impressão digital.

⚠️ Este não tem tampa e parafuso, então apontamos onde deveriam estar.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 5/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 5/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 5/3

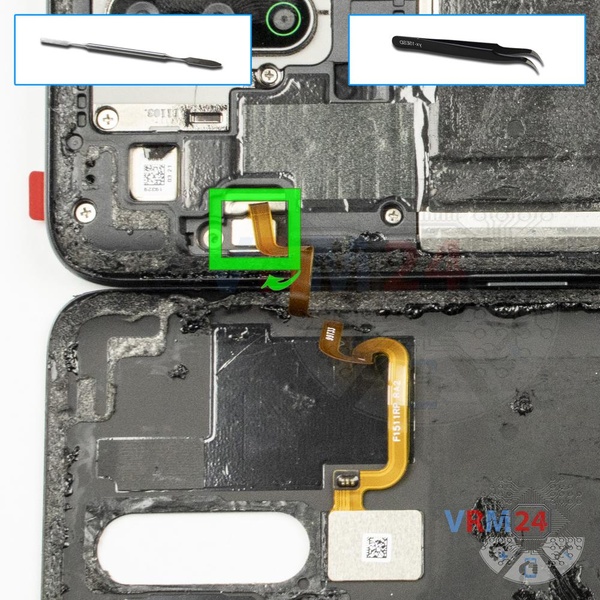

Passo 5. Desligar o conector

Levante o conector do sensor de impressão digital e remova a tampa traseira.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 6/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 6/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 6/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 6/4

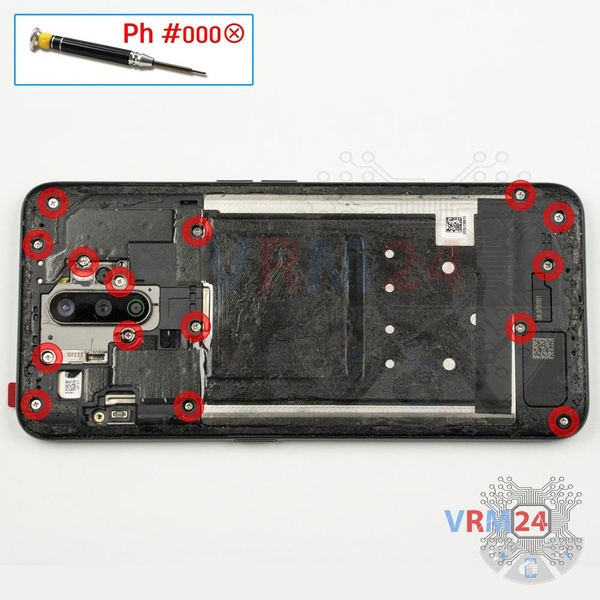

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 15 parafusos.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 7/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 7/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 7/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 7/4

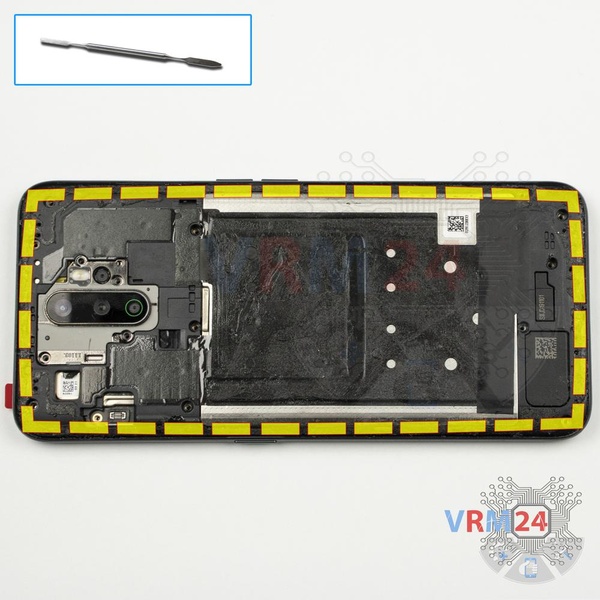

Passo 7. Abrir a tampa do meio

Remova a tampa do meio com antenas.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 8/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 8/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 8/3

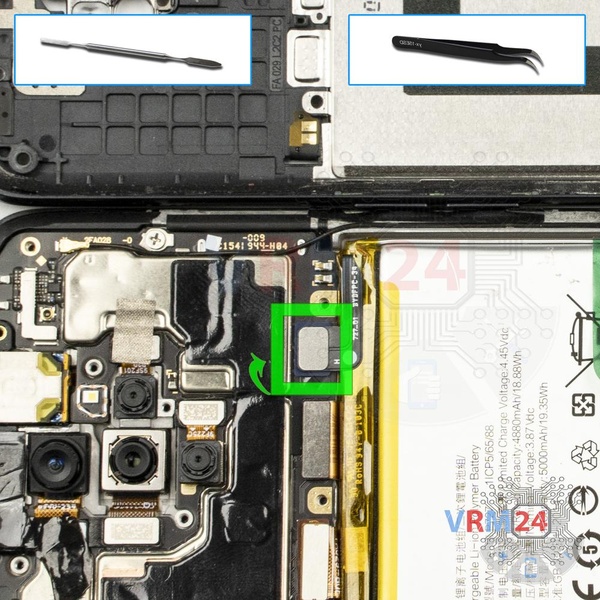

Passo 8. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Oppo A5 (2020) tem uma bateria BLP727 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 9/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 9/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 9/3

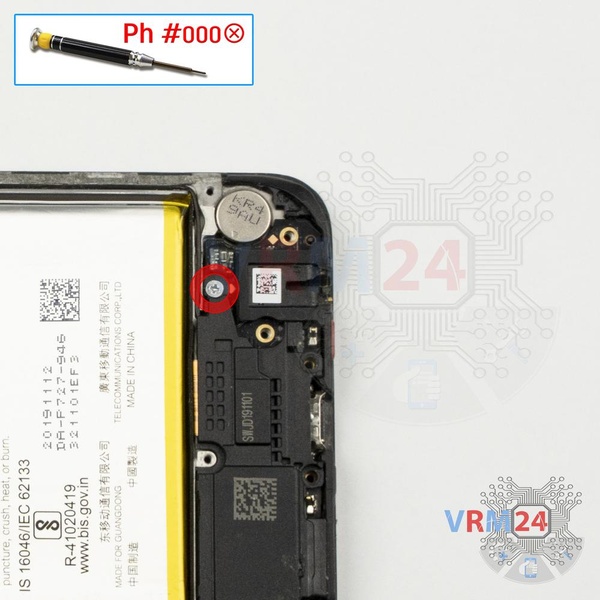

Passo 9. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende o alto-falante.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 10/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 10/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 10/3

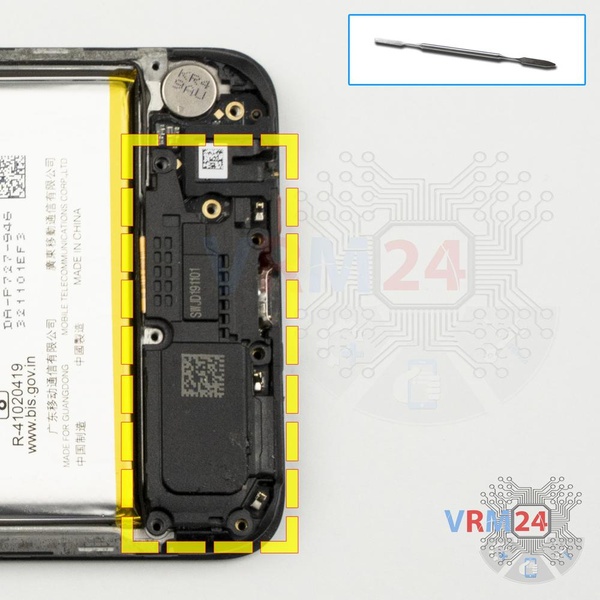

Passo 10. Retirar o altifalante

Remova o conjunto do alto-falante.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 11/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 11/2

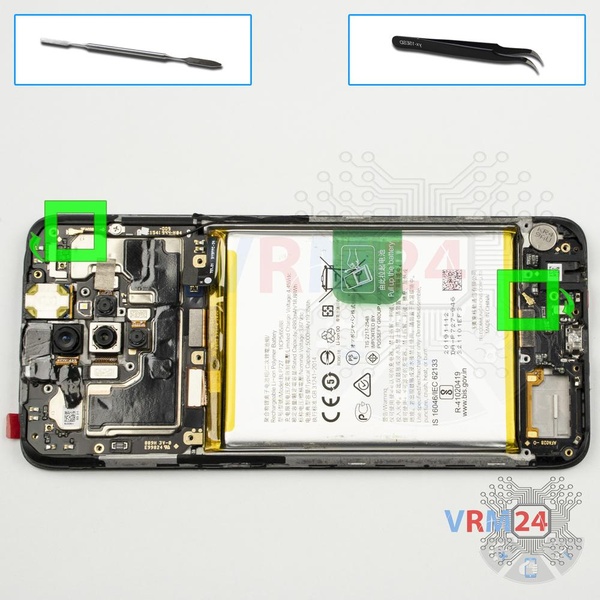

Passo 11. Retirar o cabo coaxial

Retire os conectores e remova o cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 12/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 12/2

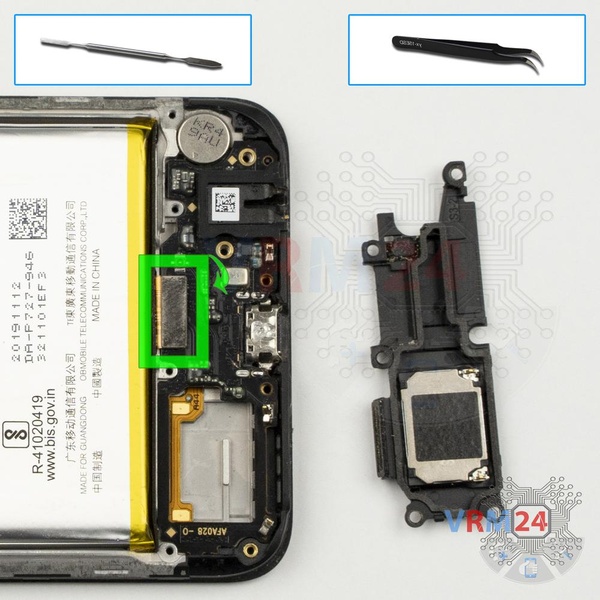

Passo 12. Desligar o conector

Desconecte o cabo de subtela entre placas na placa-filha.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 13/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 13/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 13/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 13/4

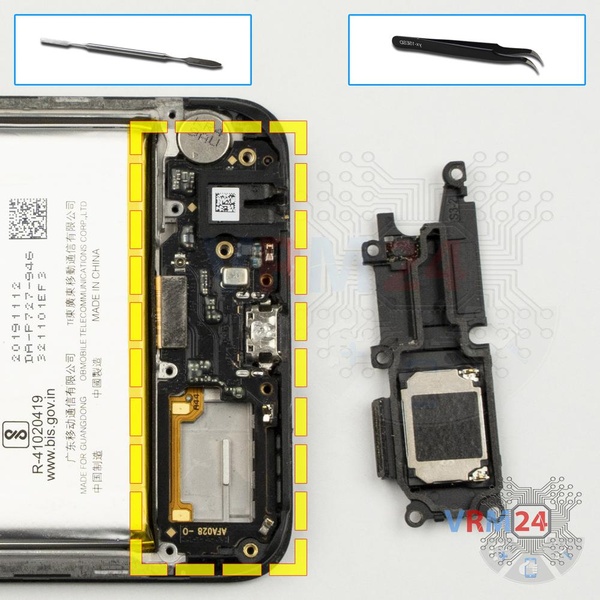

Passo 13. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, tomada de fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 14/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 14/2

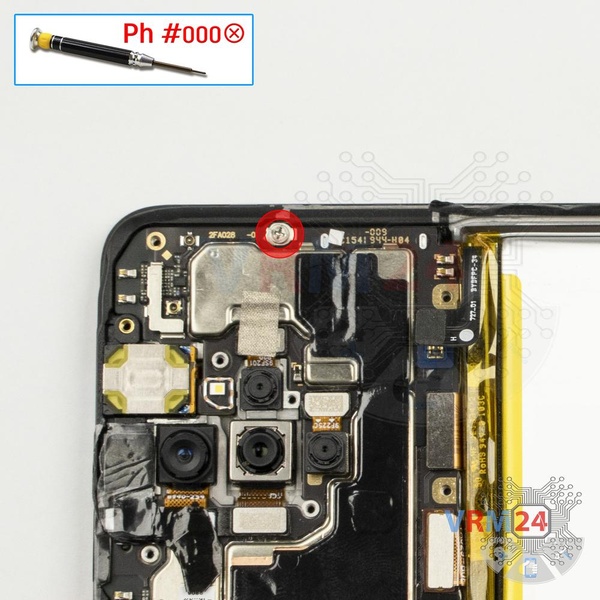

Passo 14. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/3 Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/4 Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/5 Como desmontar Oppo A5 (2020) por si mesmo, Passo 15/6

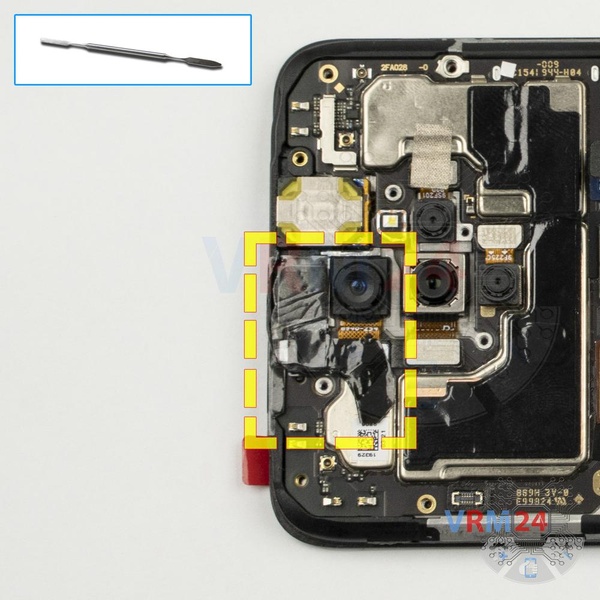

Passo 15. Retirar as câmaras

Remova com cuidado a película protetora, levante os conectores e remova as quatro câmeras traseiras e uma câmera frontal (selfie).


Como desmontar Oppo A5 (2020) por si mesmo, Passo 16/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 16/2

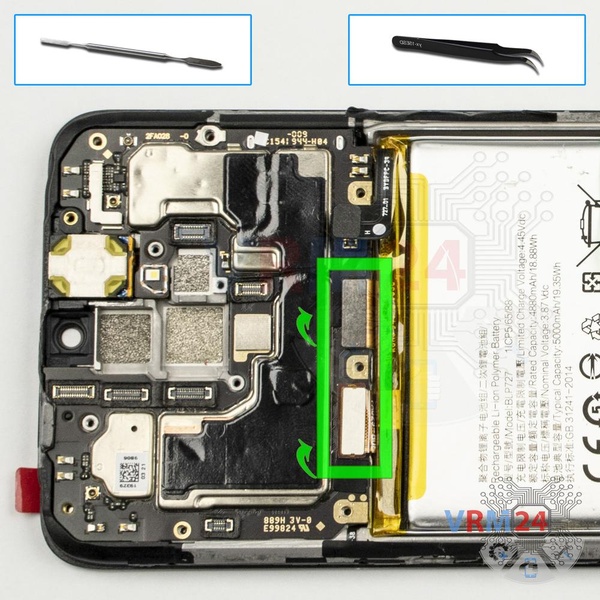

Passo 16. Desconectar os conectores

Retire os conectores do cabo do módulo de exibição, cabo entre placas.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 17/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 17/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 17/3

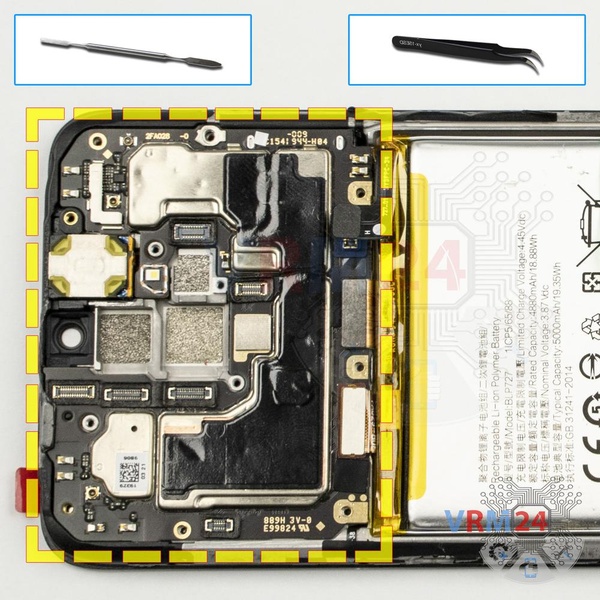

Passo 17. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Oppo A5 (2020) por si mesmo, Passo 18/1 Como desmontar Oppo A5 (2020) por si mesmo, Passo 18/2 Como desmontar Oppo A5 (2020) por si mesmo, Passo 18/3

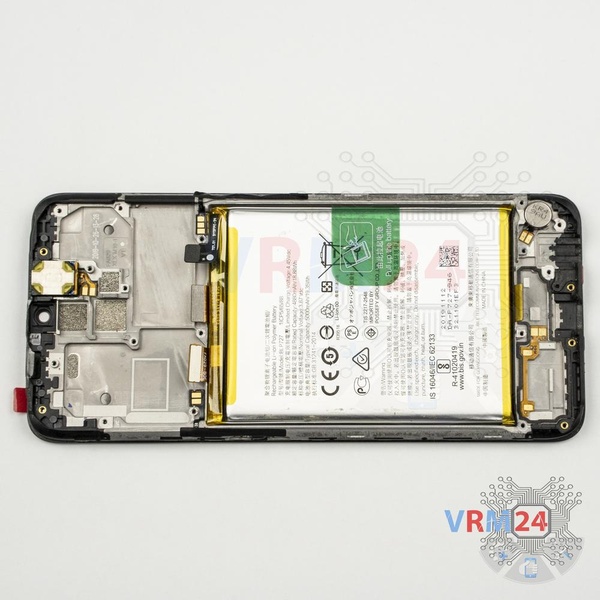

Passo 18. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, a bateria e o motor de vibração.

Instruções detalhadas de desmontagem do Oppo A5 (2020) no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de 14 minutos no tempo. O nosso manual é adequado para todos os modelos Oppo A5 (2020) lançado para mercados em diferentes países.
