Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

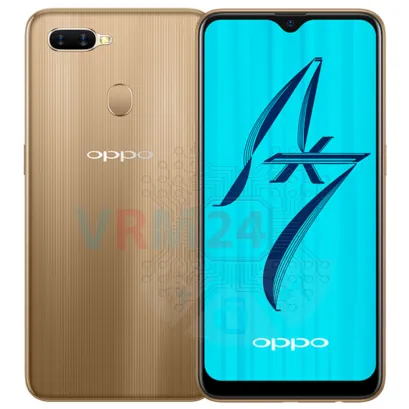

Desmontagem/Reparar do dispositivo móvel Oppo Ax7 com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Oppo Ax7 por si mesmo, Passo 1/1 Como desmontar Oppo Ax7 por si mesmo, Passo 1/2

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Oppo Ax7 por si mesmo, Passo 2/1 Como desmontar Oppo Ax7 por si mesmo, Passo 2/2 Como desmontar Oppo Ax7 por si mesmo, Passo 2/3 Como desmontar Oppo Ax7 por si mesmo, Passo 2/4

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Oppo Ax7 por si mesmo, Passo 3/1 Como desmontar Oppo Ax7 por si mesmo, Passo 3/2 Como desmontar Oppo Ax7 por si mesmo, Passo 3/3 Como desmontar Oppo Ax7 por si mesmo, Passo 3/4 Como desmontar Oppo Ax7 por si mesmo, Passo 3/5 Como desmontar Oppo Ax7 por si mesmo, Passo 3/6

Passo 3. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

⚠️ Procure antecipadamente na imagem os cabos’ localização para inter-board, tela sensível ao toque, display, botões (se houver) sob a tampa para não danificá-los acidentalmente.


Como desmontar Oppo Ax7 por si mesmo, Passo 4/1 Como desmontar Oppo Ax7 por si mesmo, Passo 4/2 Como desmontar Oppo Ax7 por si mesmo, Passo 4/3 Como desmontar Oppo Ax7 por si mesmo, Passo 4/4

Passo 4. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso e remova o suporte que prende o conector.


Como desmontar Oppo Ax7 por si mesmo, Passo 5/1 Como desmontar Oppo Ax7 por si mesmo, Passo 5/2

Passo 5. Desligar o conector

Levante o conector do sensor de impressão digital e remova a tampa traseira.


Como desmontar Oppo Ax7 por si mesmo, Passo 6/1 Como desmontar Oppo Ax7 por si mesmo, Passo 6/2 Como desmontar Oppo Ax7 por si mesmo, Passo 6/3 Como desmontar Oppo Ax7 por si mesmo, Passo 6/4 Como desmontar Oppo Ax7 por si mesmo, Passo 6/5

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 18 parafusos.


Como desmontar Oppo Ax7 por si mesmo, Passo 7/1 Como desmontar Oppo Ax7 por si mesmo, Passo 7/2 Como desmontar Oppo Ax7 por si mesmo, Passo 7/3 Como desmontar Oppo Ax7 por si mesmo, Passo 7/4

Passo 7. Abrir a tampa

Retire com cuidado a tampa que esconde a placa-mãe.


Como desmontar Oppo Ax7 por si mesmo, Passo 8/1 Como desmontar Oppo Ax7 por si mesmo, Passo 8/2 Como desmontar Oppo Ax7 por si mesmo, Passo 8/3 Como desmontar Oppo Ax7 por si mesmo, Passo 8/4 Como desmontar Oppo Ax7 por si mesmo, Passo 8/5 Como desmontar Oppo Ax7 por si mesmo, Passo 8/6

Passo 8. Antes da desmontagem!

Levante o conector e remova a bateria.

Desligue o conector da bateria o mais rápido possível.

ℹ️️ O modelo Oppo Ax7 possui uma bateria BLP673 com capacidade de 4100 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Oppo Ax7 por si mesmo, Passo 9/1 Como desmontar Oppo Ax7 por si mesmo, Passo 9/2 Como desmontar Oppo Ax7 por si mesmo, Passo 9/3

Passo 9. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Oppo Ax7 por si mesmo, Passo 10/1 Como desmontar Oppo Ax7 por si mesmo, Passo 10/2 Como desmontar Oppo Ax7 por si mesmo, Passo 10/3 Como desmontar Oppo Ax7 por si mesmo, Passo 10/4 Como desmontar Oppo Ax7 por si mesmo, Passo 10/5 Como desmontar Oppo Ax7 por si mesmo, Passo 10/6

Passo 10. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

ℹ️️ O cabo entre placas tem uma ramificação com a porta de carregamento na extremidade.

ℹ️️ O cabo coaxial nos interfere para remover o cabo entre placas. Então, temos que desconectar o conector e dobrar o cabo de lado.


Como desmontar Oppo Ax7 por si mesmo, Passo 11/1 Como desmontar Oppo Ax7 por si mesmo, Passo 11/2 Como desmontar Oppo Ax7 por si mesmo, Passo 11/3

Passo 11. Retirar a placa filha

Remova a placa secundária. Ela é colada na moldura com fita metalizada, então para facilitar o processo, a subplaca pode ser aquecida um pouco.

ℹ️️ A subplaca contém um microfone, entrada para fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Oppo Ax7 por si mesmo, Passo 12/1 Como desmontar Oppo Ax7 por si mesmo, Passo 12/2 Como desmontar Oppo Ax7 por si mesmo, Passo 12/3 Como desmontar Oppo Ax7 por si mesmo, Passo 12/4 Como desmontar Oppo Ax7 por si mesmo, Passo 12/5 Como desmontar Oppo Ax7 por si mesmo, Passo 12/6 Como desmontar Oppo Ax7 por si mesmo, Passo 12/7

Passo 12. Retirar as câmaras

Levante os conectores e remova o conjunto de duas câmeras traseiras e uma câmera frontal (selfie).


Como desmontar Oppo Ax7 por si mesmo, Passo 13/1 Como desmontar Oppo Ax7 por si mesmo, Passo 13/2

Passo 13. Desconectar os conectores

Erguer os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.


Como desmontar Oppo Ax7 por si mesmo, Passo 14/1 Como desmontar Oppo Ax7 por si mesmo, Passo 14/2 Como desmontar Oppo Ax7 por si mesmo, Passo 14/3

Passo 14. Desconectar os conectores

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Oppo Ax7 por si mesmo, Passo 15/1 Como desmontar Oppo Ax7 por si mesmo, Passo 15/2 Como desmontar Oppo Ax7 por si mesmo, Passo 15/3

Passo 15. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, cabo coaxial e motor de vibração.

Instruções detalhadas de desmontagem do Oppo Ax7 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Oppo Ax7 lançado para mercados em diferentes países.
