Dificuldade de desmontagem:
FĂĄcil
Duração:
10 min

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Philips X586 com a descrição de cada passo e o conjunto de ferramentas necessårias.


Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.


Como desmontar Philips X586, Passo 1/1

Passo 1. Antes da desmontagem!

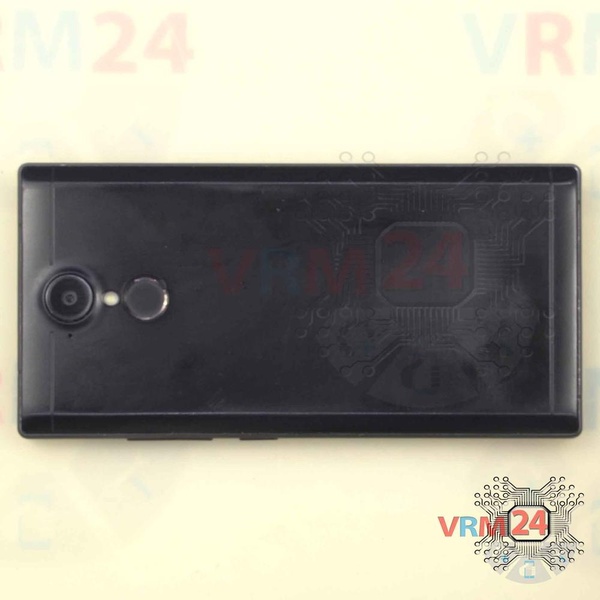

⚠ Antes de desmontar, nĂŁo se esqueça de desligar o telefone.


Como desmontar Philips X586, Passo 2/1 Como desmontar Philips X586, Passo 2/2 Como desmontar Philips X586, Passo 2/3 Como desmontar Philips X586, Passo 2/4

Passo 2. Retire a bandeja

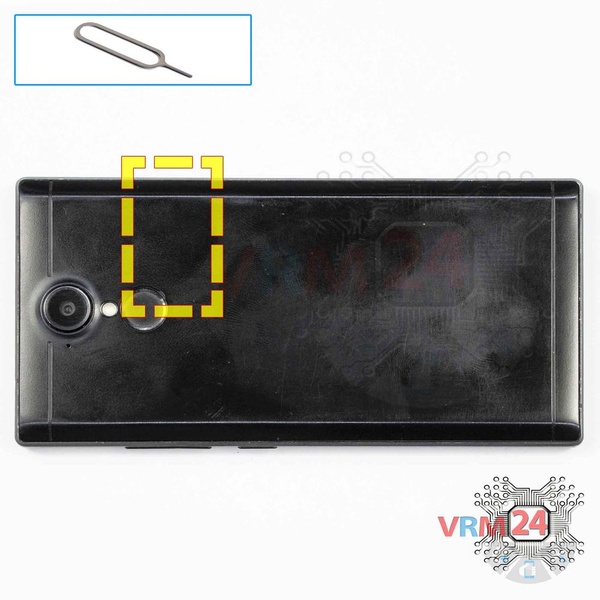

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifĂ­cio na borda da caixa do telefone. NĂŁo pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Philips X586, Passo 3/1 Como desmontar Philips X586, Passo 3/2 Como desmontar Philips X586, Passo 3/3 Como desmontar Philips X586, Passo 3/4

Passo 3. Abrir a tampa traseira

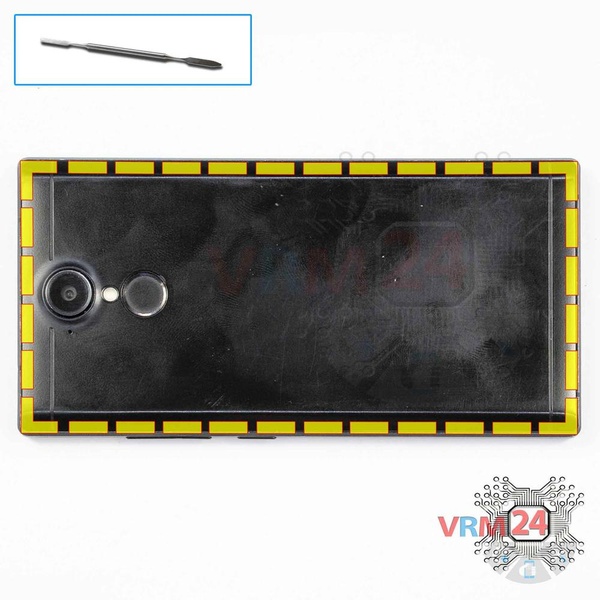

Usando um perfurador ou uma picareta de plĂĄstico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

NĂŁo insira a ferramenta profundamente nem a dobre. Caso contrĂĄrio, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa pelo lado dos botĂ”es de volume e energia. Cabo fino e botĂ”es frĂĄgeis sĂŁo fĂĄceis de danificar.


Como desmontar Philips X586, Passo 4/1 Como desmontar Philips X586, Passo 4/2 Como desmontar Philips X586, Passo 4/3 Como desmontar Philips X586, Passo 4/4 Como desmontar Philips X586, Passo 4/5

Passo 4. Desaparafusar os parafusos

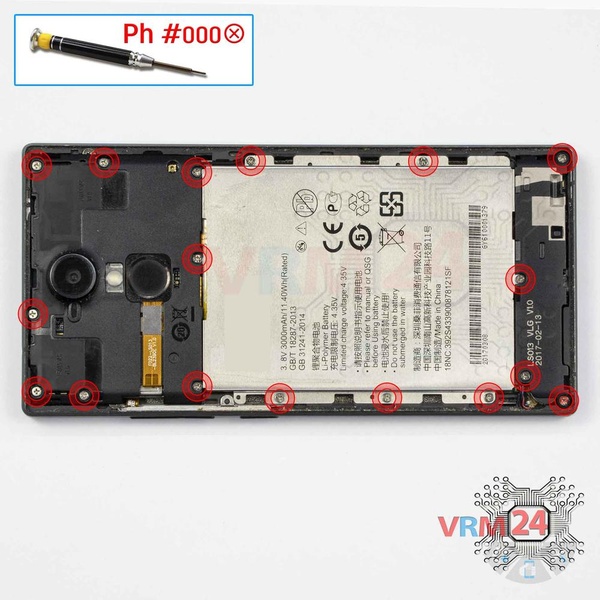

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 17 parafusos.


Como desmontar Philips X586, Passo 5/1 Como desmontar Philips X586, Passo 5/2 Como desmontar Philips X586, Passo 5/3 Como desmontar Philips X586, Passo 5/4 Como desmontar Philips X586, Passo 5/5

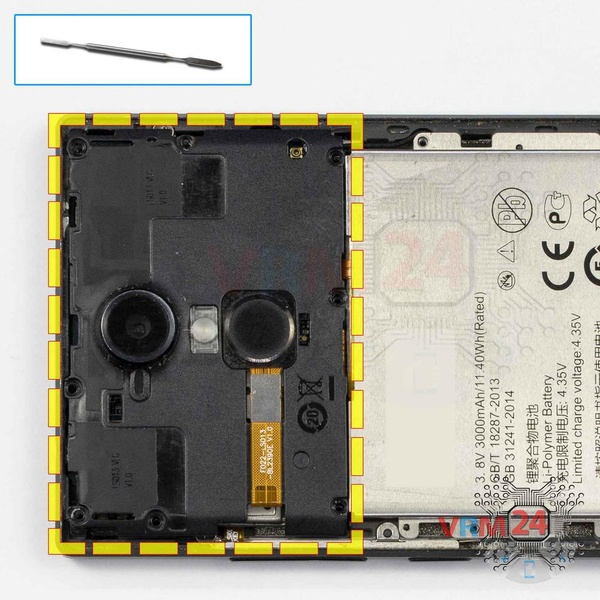

Passo 5. Abrir a tampa

Abra a tampa com as antenas que protegem a placa de circuito impresso (PCB) e vire-a. Tente levantar as tampas pelas bordas e nĂŁo empurre nada entre elas para nĂŁo tocar acidentalmente ou causar curto-circuito em nada no PCB.

â„č Na tampa superior vocĂȘ pode ver o revestimento metalizado do plĂĄstico em forma de trilhos e placas de contato. SĂŁo antenas de Wi-Fi, Bluetooth e GPS.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrĂĄrio, a perda de sinal ou o sinal pode ser muito fraco.


Como desmontar Philips X586, Passo 6/1 Como desmontar Philips X586, Passo 6/2 Como desmontar Philips X586, Passo 6/3

Passo 6. Remover o sensor de impressÔes digitais

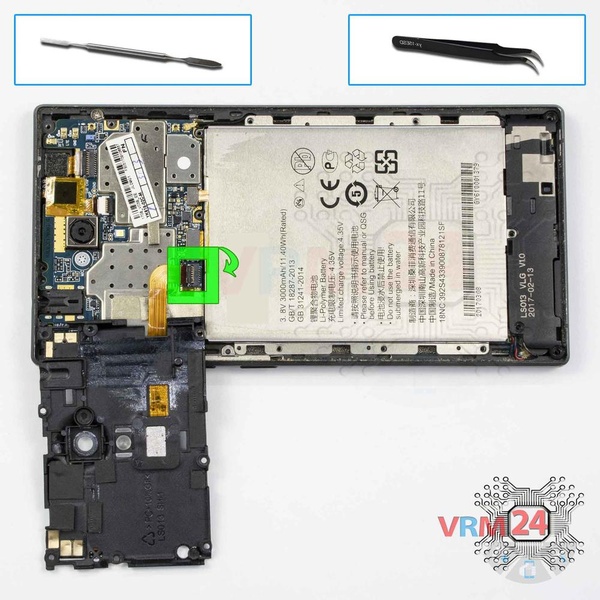

Desconecte o conector do sensor de impressĂŁo digital e remova a tampa.


Como desmontar Philips X586, Passo 7/1 Como desmontar Philips X586, Passo 7/2 Como desmontar Philips X586, Passo 7/3

Passo 7. Desligar o conector da bateria

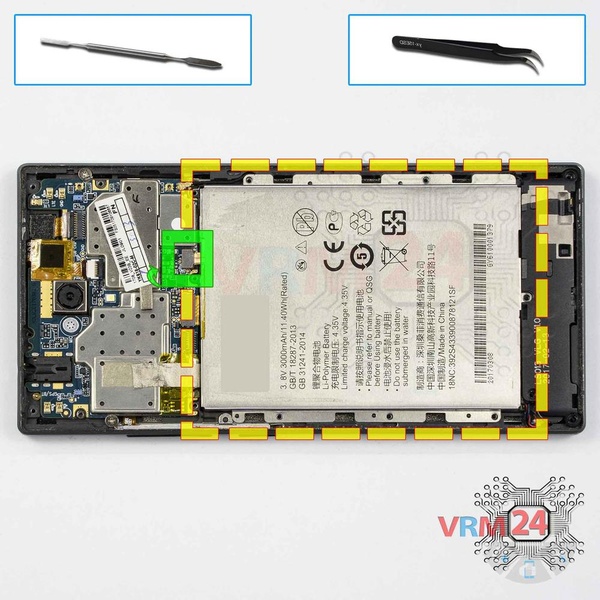

Desconecte o conector e remova a bateria.

â„č O modelo Philips X586 (CTX586BK) tem uma bateria AB3000JWMC com capacidade de 3000 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).

⚠ É altamente recomendĂĄvel desconectar o conector para evitar possĂ­veis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregåvel ou faça isso com cuidado.


Como desmontar Philips X586, Passo 8/1 Como desmontar Philips X586, Passo 8/2 Como desmontar Philips X586, Passo 8/3 Como desmontar Philips X586, Passo 8/4

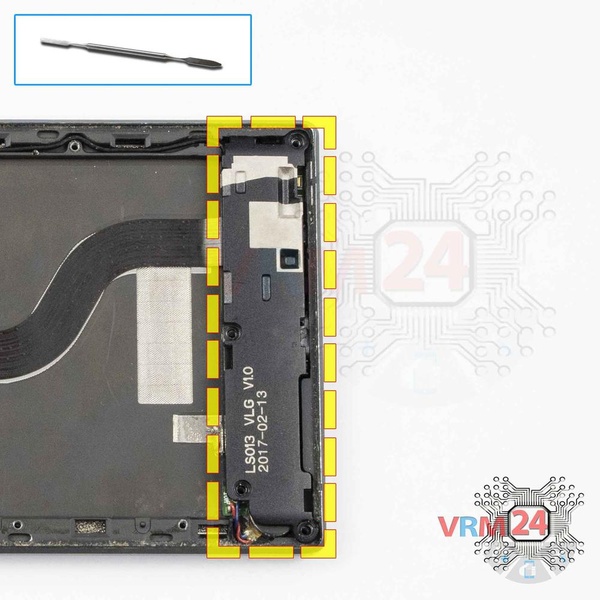

Passo 8. Abrir a tampa

Remova com cuidado a tampa que protege o sub-quadro.


Como desmontar Philips X586, Passo 9/1 Como desmontar Philips X586, Passo 9/2

Passo 9. Desconectar os conectores

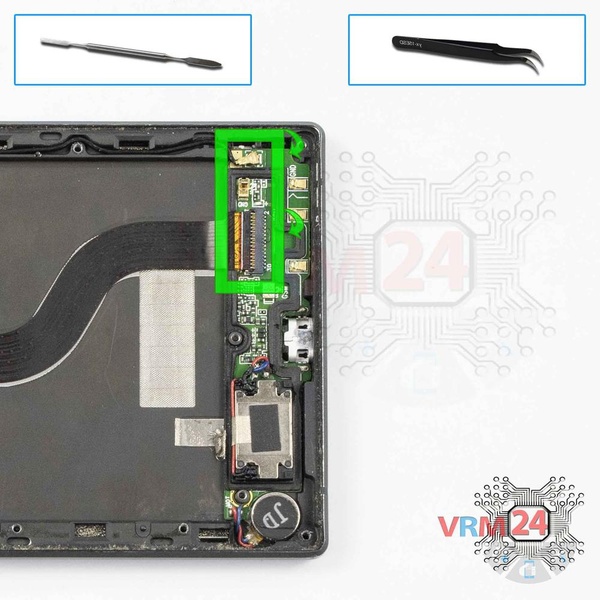

Desconecte o conector do cabo coaxial e os cabos da placa-mĂŁe na placa-filha.

⚠ NĂŁo puxe o cabo ou force-o com uma ferramenta afiada, os conectores sĂŁo muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar Philips X586, Passo 10/1 Como desmontar Philips X586, Passo 10/2 Como desmontar Philips X586, Passo 10/3 Como desmontar Philips X586, Passo 10/4

Passo 10. Retirar a placa filha

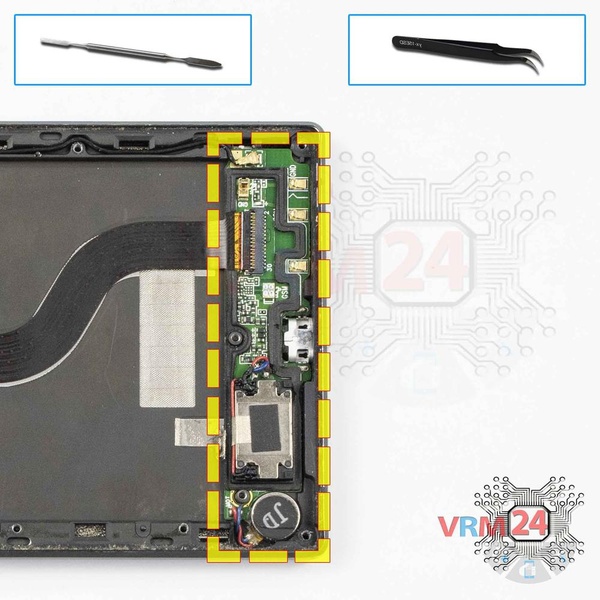

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo a prancha pode ser um pouco aquecida. â„č A placa contĂ©m uma porta de carregamento (Micro USB), microfone, motor de vibração, alto-falante, contatos de mola para uma unidade de antena. ⚠ NĂŁo Ă© necessĂĄrio inserir a ferramenta sob a placa ao remover a placa secundĂĄria. Os componentes internos podem ser danificados.


Como desmontar Philips X586, Passo 11/1 Como desmontar Philips X586, Passo 11/2

Passo 11. Retirar o cabo coaxial

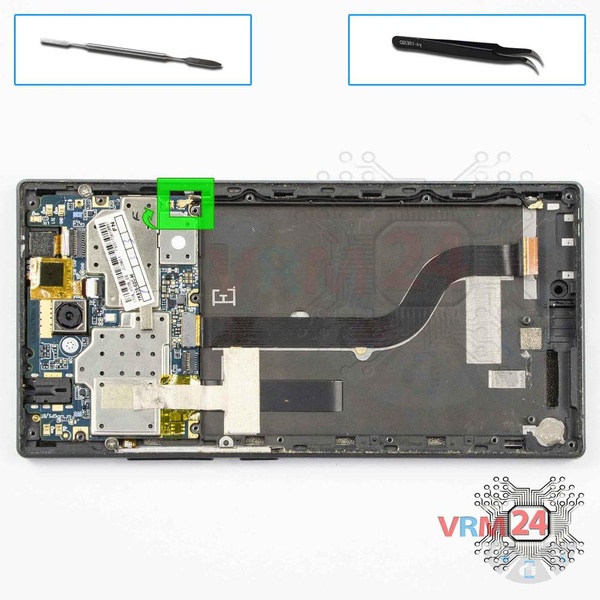

Desconecte o conector da placa-mĂŁe e remova o cabo coaxial.


Como desmontar Philips X586, Passo 12/1 Como desmontar Philips X586, Passo 12/2

Passo 12. Retirar a cĂąmara frontal

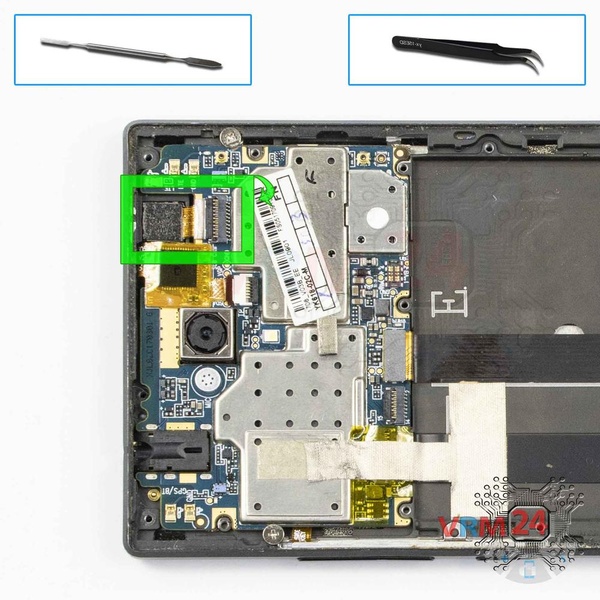

Levante o conector e remova a cĂąmera frontal (selfie).


Como desmontar Philips X586, Passo 13/1 Como desmontar Philips X586, Passo 13/2 Como desmontar Philips X586, Passo 13/3 Como desmontar Philips X586, Passo 13/4

Passo 13. Desconectar os conectores

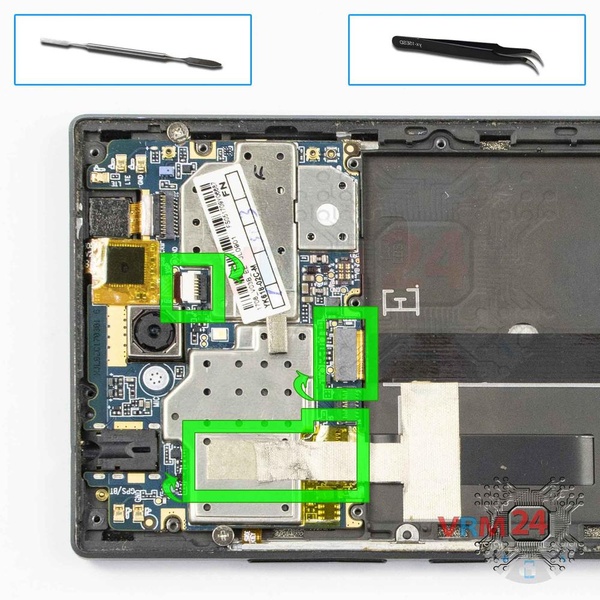

Retire os conectores do cabo da tela de toque, cabo da tela e cabo entre placas.

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos sĂŁo muito finos e Ă© fĂĄcil quebrĂĄ-los ou danificar as trilhas de contato internas.


Como desmontar Philips X586, Passo 14/1 Como desmontar Philips X586, Passo 14/2 Como desmontar Philips X586, Passo 14/3

Passo 14. Desaparafusar os parafusos

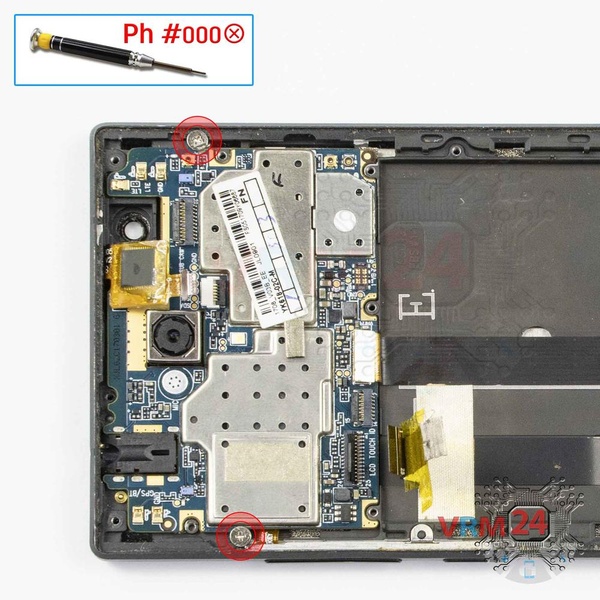

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a placa-mĂŁe.


Como desmontar Philips X586, Passo 15/1 Como desmontar Philips X586, Passo 15/2 Como desmontar Philips X586, Passo 15/3 Como desmontar Philips X586, Passo 15/4 Como desmontar Philips X586, Passo 15/5 Como desmontar Philips X586, Passo 15/6

Passo 15. Vire a placa

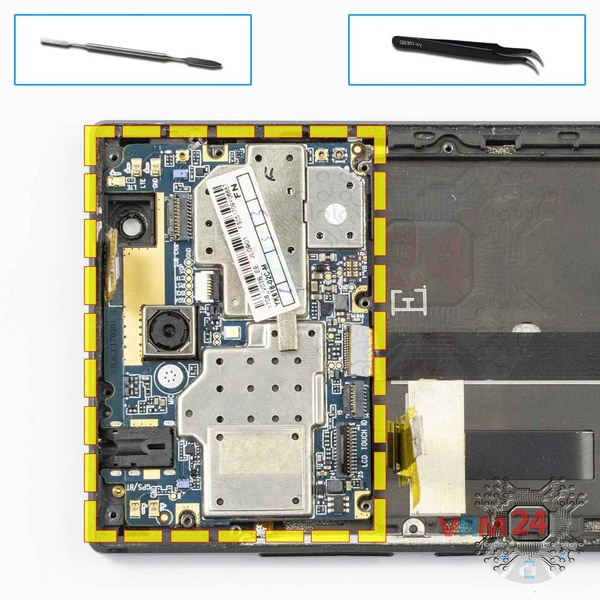

Vire cuidadosamente a placa-mãe. Não o removemos porque o cabo dos botÔes laterais se conecta por dentro.


Como desmontar Philips X586, Passo 16/1 Como desmontar Philips X586, Passo 16/2 Como desmontar Philips X586, Passo 16/3

Passo 16. Retirar a placa-mĂŁe

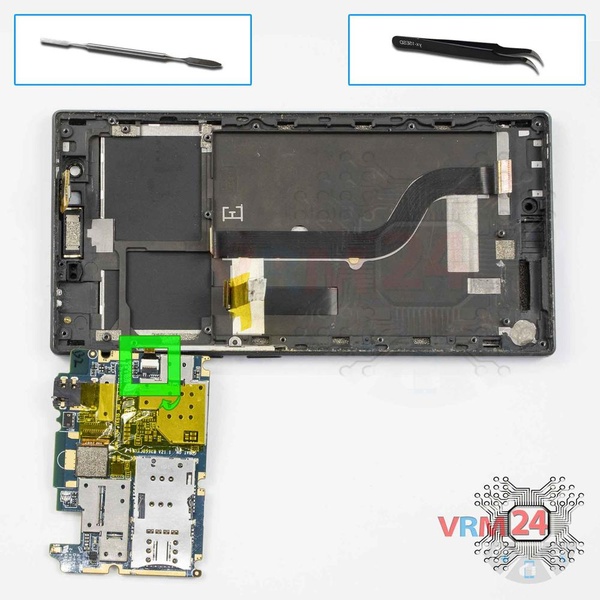

Desconecte o cabo dos botÔes laterais e remova a placa-mãe.


Como desmontar Philips X586, Passo 17/1 Como desmontar Philips X586, Passo 17/2 Como desmontar Philips X586, Passo 17/3

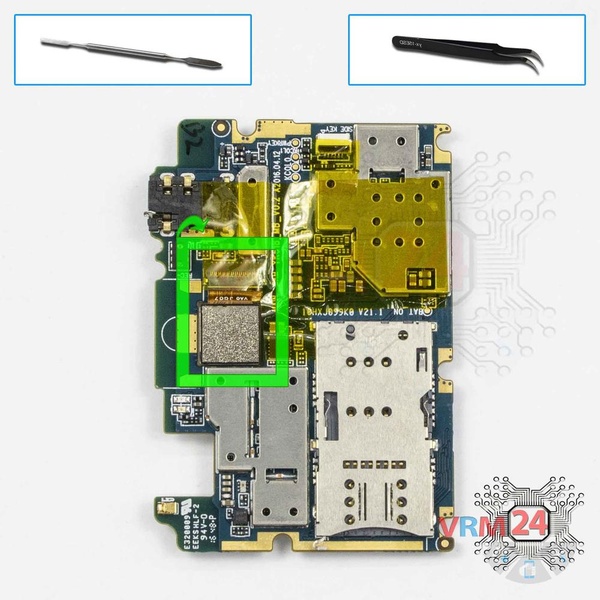

Passo 17. Retirar a cĂąmara traseira

Retire a pelĂ­cula protetora amarela, desconecte o conector e remova a cĂąmera traseira.

InstruçÔes detalhadas de desmontagem do Philips X586 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possĂ­vel. Se este artigo foi Ăștil para si, por favor avalie-o.


A desmontagem/reparação tem fåcil complexidade e demora cerca de 10 minutos no tempo.
O nosso manual Ă© adequado para todos os modelos Philips X586 — lançado para mercados em diferentes paĂ­ses.
