Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças

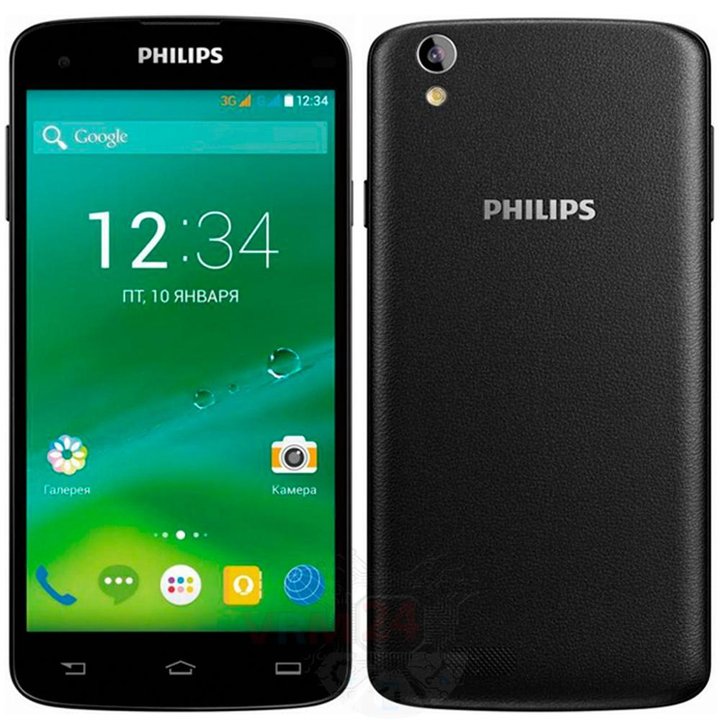

Desmontagem/Reparar do dispositivo móvel Philips Xenium I908 com a descrição de cada passo e o conjunto de ferramentas necessárias.
5125
Visualizações
1
Curtidas
—
Compartilhar
3
Perguntas
Passo 1.

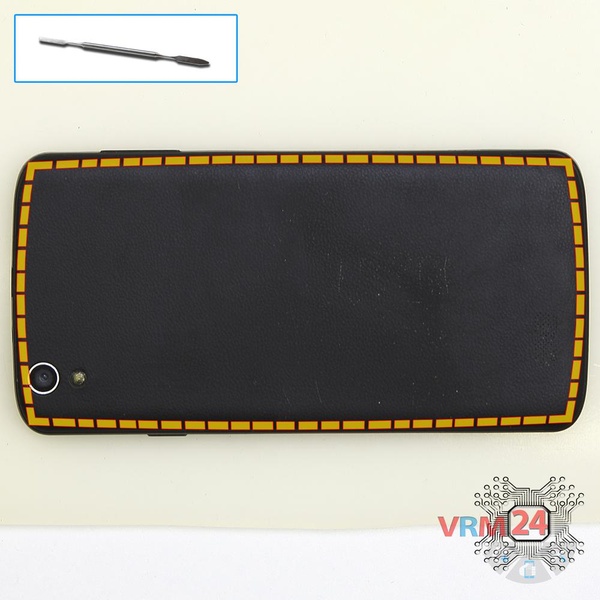

Abrir a tampa traseira
Abra a contracapa.

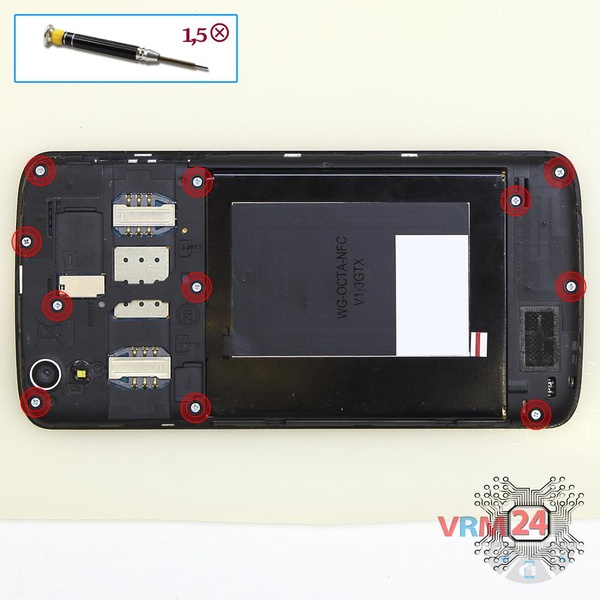

Passo 2.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 11 & nbsp; parafusos da estrutura do telefone.
Passo 3.

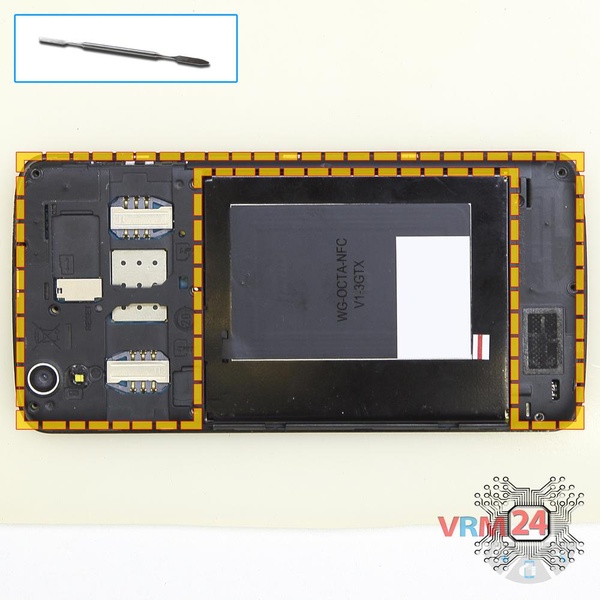

Retirar o altifalante
Abra a & nbsp; tampa & nbsp; superior e remova o conjunto da campainha (alto-falante).
Passo 4.

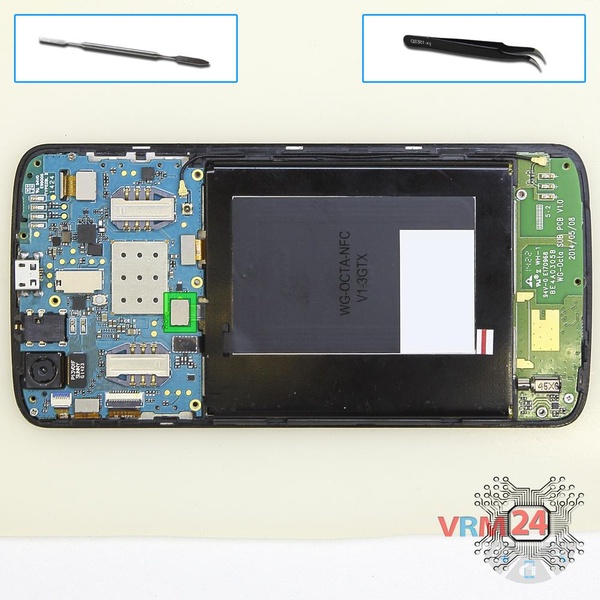

Desligar o conector da bateria
Desconecte o conector da bateria.
⚠ Aviso!
Recomendamos fortemente desconectar o conector para evitar um possível curto-circuito durante a desmontagem.
Passo 5.

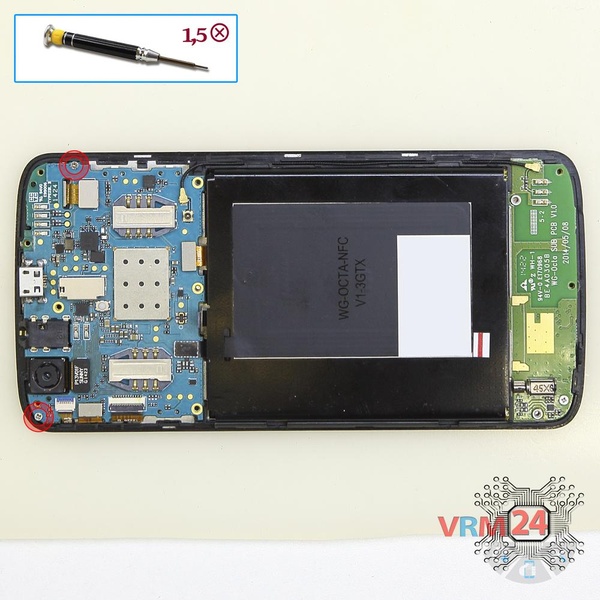

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos na placa de circuito impresso.
Passo 6.

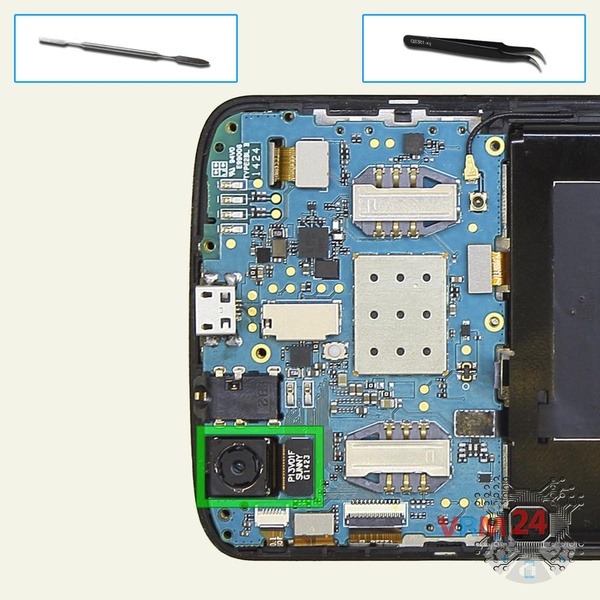

Retirar a câmara traseira
Desconecte o conector do PCB e remova a câmera principal.

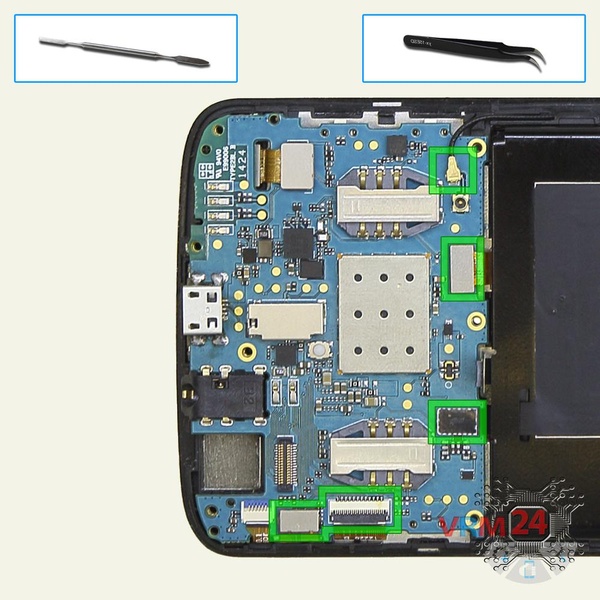

Passo 7.
Desconectar os conectores
Desconecte os conectores do PCB.

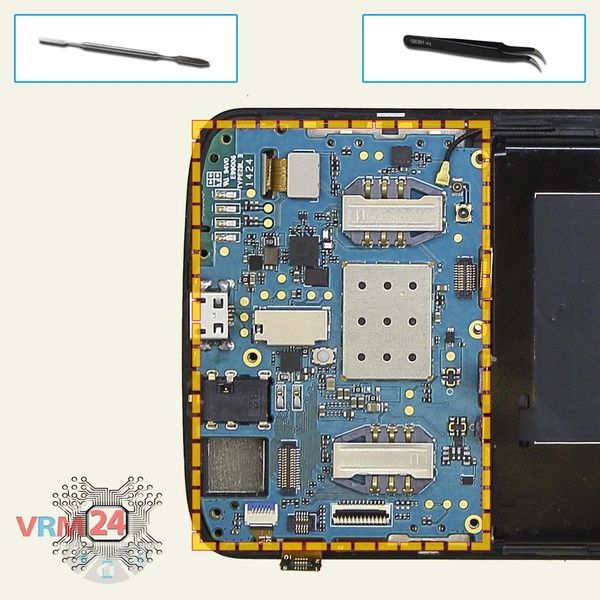

Passo 8.
Retirar a placa-mãe
Remova o PCB.

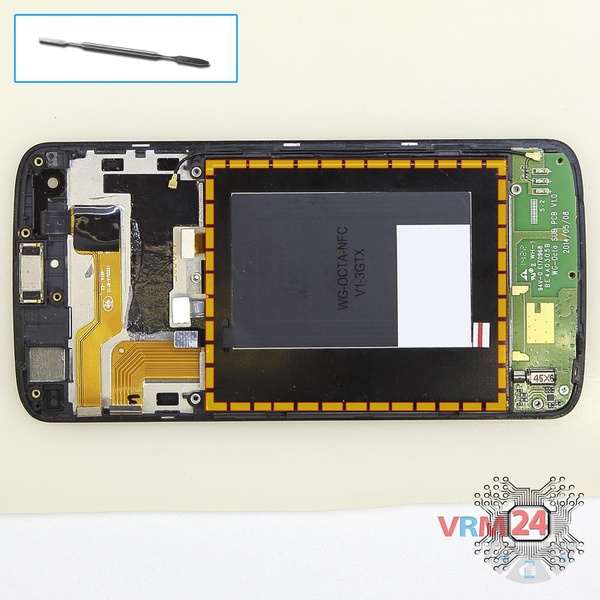

Passo 9.
Retirar a bateria
Levante e remova a bateria.
Passo 10.

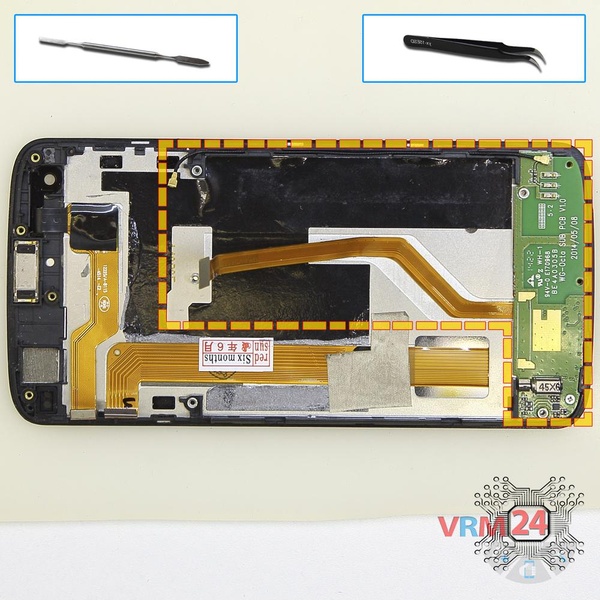

Remova a subplaca
Remova o PCB inferior com cabos inter-placa e coaxial.
Passo 11.

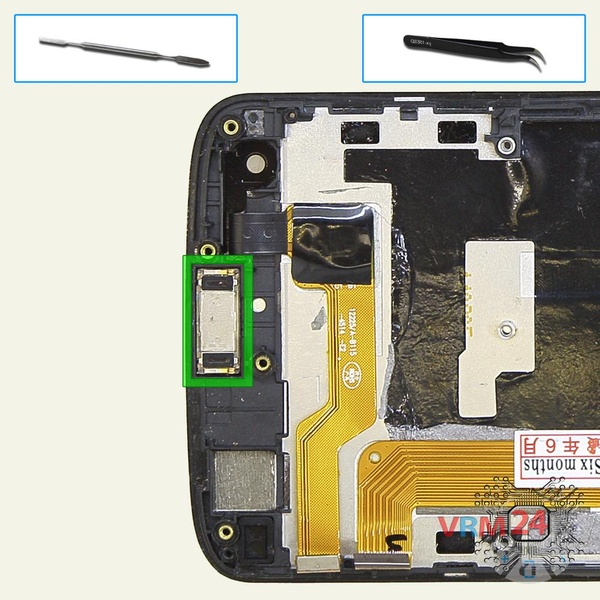

Retirar o altifalante do auscultador
Force e remova o fone de ouvido (alto-falante).
Passo 12.

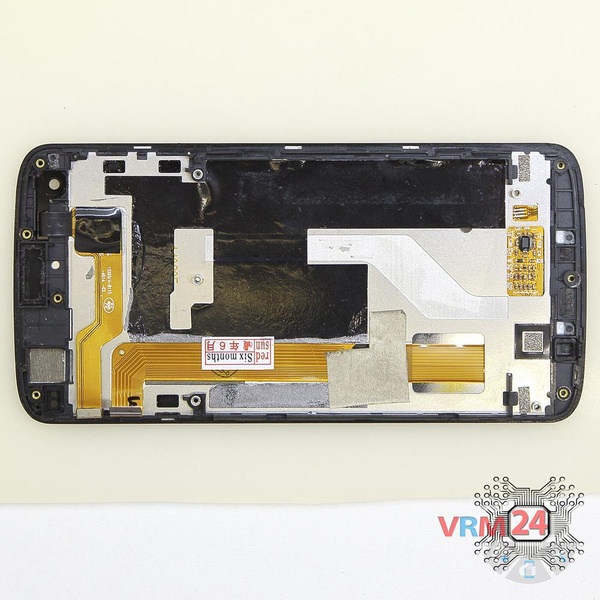

Na moldura de ecrã permaneceu
As peças estão na estrutura do módulo de exibição.
