Dificuldade de desmontagem:
Fácil
Duração:
14 min

Ferramentas recomendadas

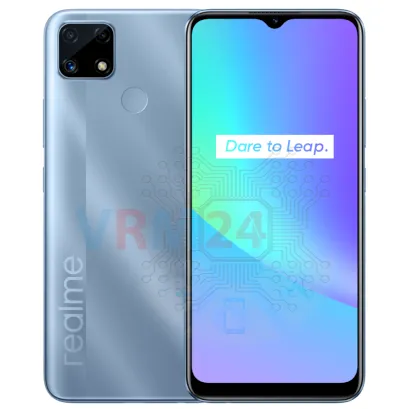

Desmontagem/Reparar do dispositivo móvel Realme C25 (Реалми С25 RMX3191) com a descrição de cada passo e o conjunto de ferramentas necessárias.

Como desmontar Realme C25 por si mesmo, Passo 1/1 Como desmontar Realme C25 por si mesmo, Passo 1/2

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Realme C25 por si mesmo, Passo 2/1 Como desmontar Realme C25 por si mesmo, Passo 2/2 Como desmontar Realme C25 por si mesmo, Passo 2/3 Como desmontar Realme C25 por si mesmo, Passo 2/4

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Realme C25 por si mesmo, Passo 3/1 Como desmontar Realme C25 por si mesmo, Passo 3/2 Como desmontar Realme C25 por si mesmo, Passo 3/3 Como desmontar Realme C25 por si mesmo, Passo 3/4

Passo 3. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.


Como desmontar Realme C25 por si mesmo, Passo 4/1 Como desmontar Realme C25 por si mesmo, Passo 4/2 Como desmontar Realme C25 por si mesmo, Passo 4/3 Como desmontar Realme C25 por si mesmo, Passo 4/4

Passo 4. Abrir a tampa

Haverá duas etapas.

1. Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 11 parafusos

2. Abra a tampa que esconde a placa-mãe.


Como desmontar Realme C25 por si mesmo, Passo 5/1 Como desmontar Realme C25 por si mesmo, Passo 5/2

Passo 5. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível.

ℹ️️ O modelo Realme C25 RMX3191 possui uma bateria BLP793 com capacidade de 6000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Realme C25 por si mesmo, Passo 6/1 Como desmontar Realme C25 por si mesmo, Passo 6/2 Como desmontar Realme C25 por si mesmo, Passo 6/3 Como desmontar Realme C25 por si mesmo, Passo 6/4

Passo 6. Remover o sensor de impressões digitais

Levante o conector e remova o sensor de impressão digital.


Como desmontar Realme C25 por si mesmo, Passo 7/1 Como desmontar Realme C25 por si mesmo, Passo 7/2 Como desmontar Realme C25 por si mesmo, Passo 7/3

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.


Como desmontar Realme C25 por si mesmo, Passo 8/1 Como desmontar Realme C25 por si mesmo, Passo 8/2 Como desmontar Realme C25 por si mesmo, Passo 8/3

Passo 8. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Realme C25 por si mesmo, Passo 9/1 Como desmontar Realme C25 por si mesmo, Passo 9/2 Como desmontar Realme C25 por si mesmo, Passo 9/3

Passo 9. Desconectar os conectores

Desconecte o conector do cabo coaxial, cabo para a placa-mãe, na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).


Como desmontar Realme C25 por si mesmo, Passo 10/1 Como desmontar Realme C25 por si mesmo, Passo 10/2 Como desmontar Realme C25 por si mesmo, Passo 10/3

Passo 10. Retirar a placa filha

Remova a placa secundária. Ela é colada na moldura com fita metalizada, então para facilitar o processo, a subplaca pode ser aquecida um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, entrada para fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Realme C25 por si mesmo, Passo 11/1 Como desmontar Realme C25 por si mesmo, Passo 11/2 Como desmontar Realme C25 por si mesmo, Passo 11/3 Como desmontar Realme C25 por si mesmo, Passo 11/4 Como desmontar Realme C25 por si mesmo, Passo 11/5

Passo 11. Retirar as câmaras

Levante os conectores e remova três câmeras traseiras e uma câmera frontal (selfie).


Como desmontar Realme C25 por si mesmo, Passo 12/1 Como desmontar Realme C25 por si mesmo, Passo 12/2 Como desmontar Realme C25 por si mesmo, Passo 12/3

Passo 12. Desconectar os conectores

Levante os conectores do cabo do módulo da tela, do cabo entre placas e do cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.


Como desmontar Realme C25 por si mesmo, Passo 13/1 Como desmontar Realme C25 por si mesmo, Passo 13/2 Como desmontar Realme C25 por si mesmo, Passo 13/3

Passo 13. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Realme C25 por si mesmo, Passo 14/1 Como desmontar Realme C25 por si mesmo, Passo 14/2 Como desmontar Realme C25 por si mesmo, Passo 14/3

Passo 14. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial e motor de vibração.

Instruções detalhadas de desmontagem do Realme C25 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.
