Desmontagem/Reparar do dispositivo móvel Realme XT (Realme XT RMX1921) com a descrição de cada passo e o conjunto de ferramentas necessárias.

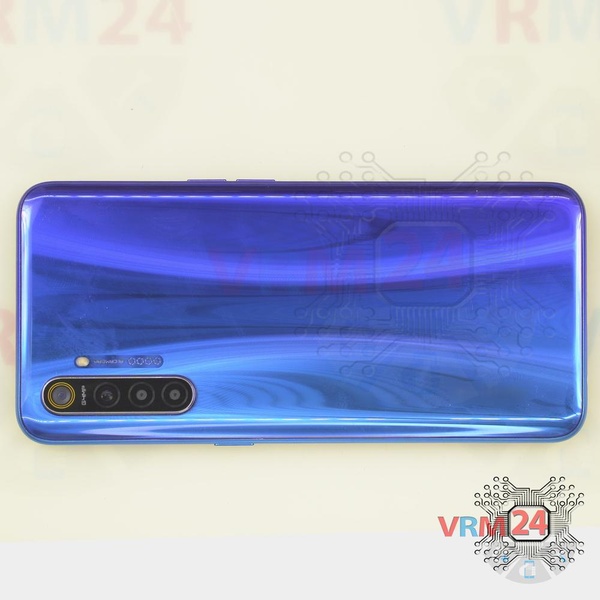

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

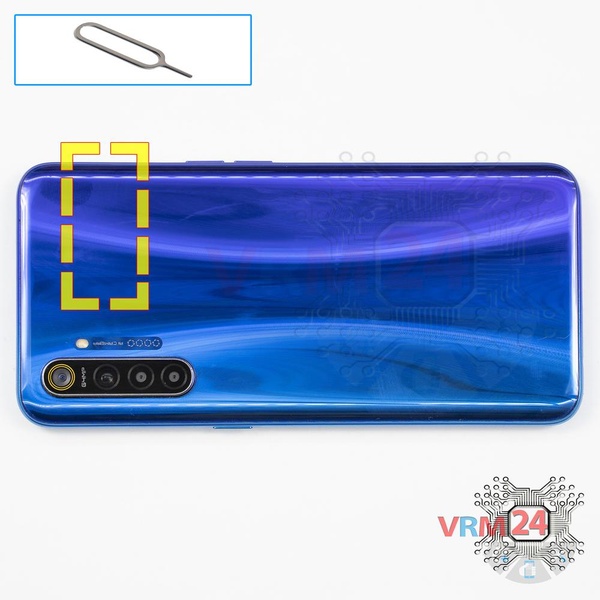

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

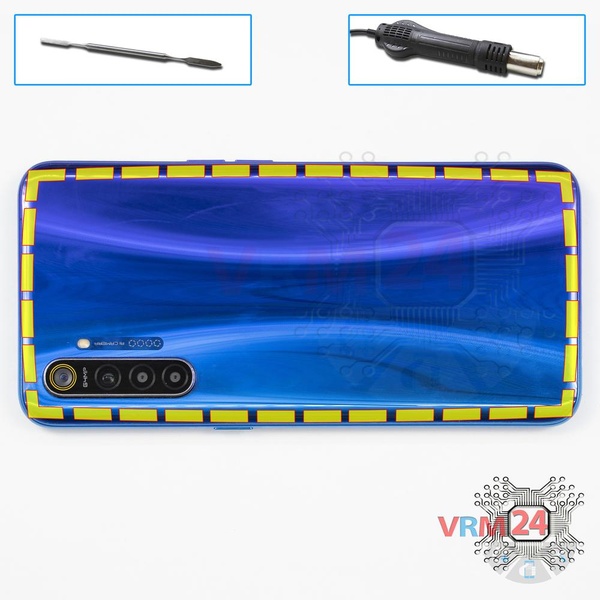

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Não deixe o líquido entrar no smartphone. O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

⚠ Observe com antecedência a imagem dos locais onde os cabos da tela sensível ao toque e da tela passam sob o módulo da tela para evitar danos acidentais.

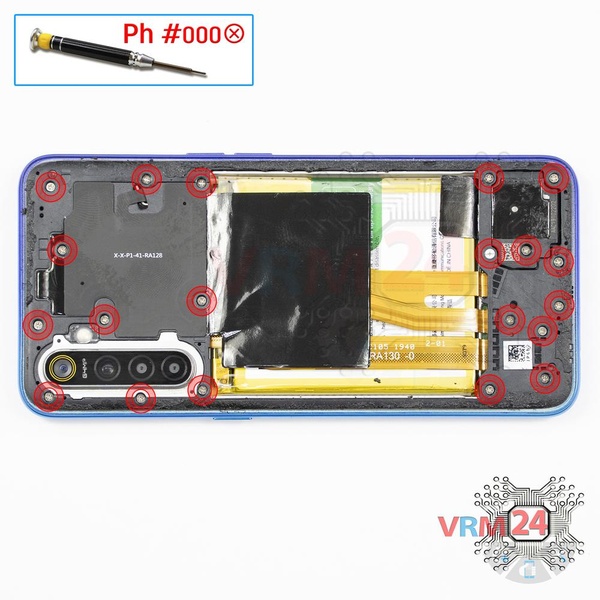

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 20 parafusos.

ℹ️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

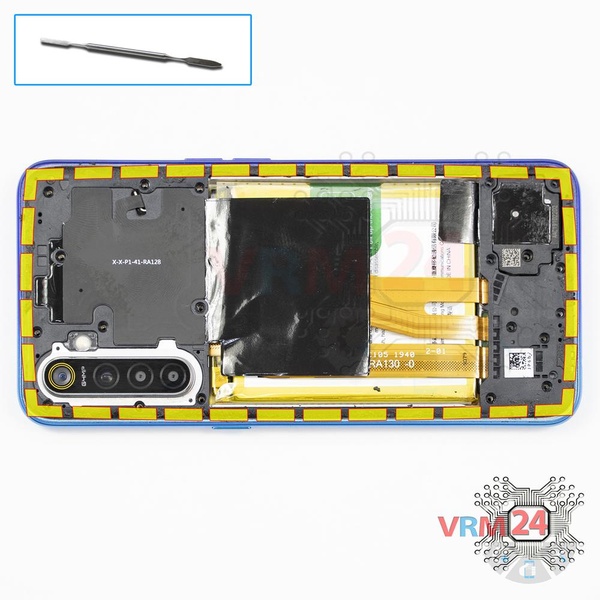

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da moldura do meio e remova-os.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a moldura intermediária pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir o quadro do meio pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.

⚠ Procure na imagem os cabos com antecedência & rsquo; localização para interface, tela sensível ao toque, tela, botões (se houver) sob a moldura intermediária para não danificá-los acidentalmente.

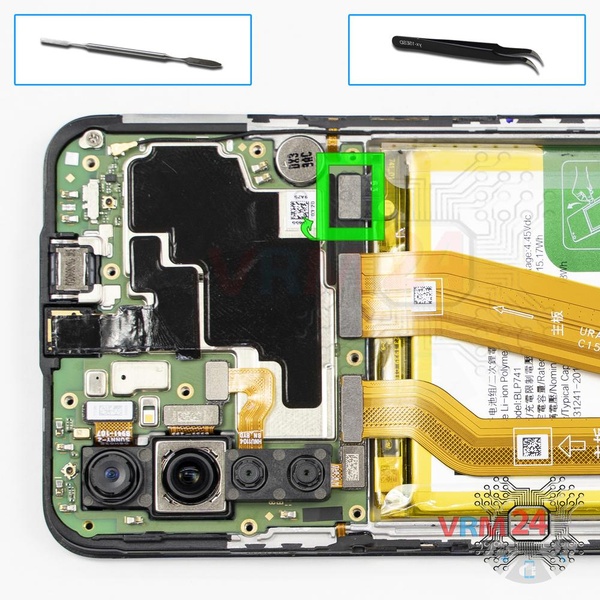

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo Realme XT (RMX1921) possui uma bateria BLP741 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

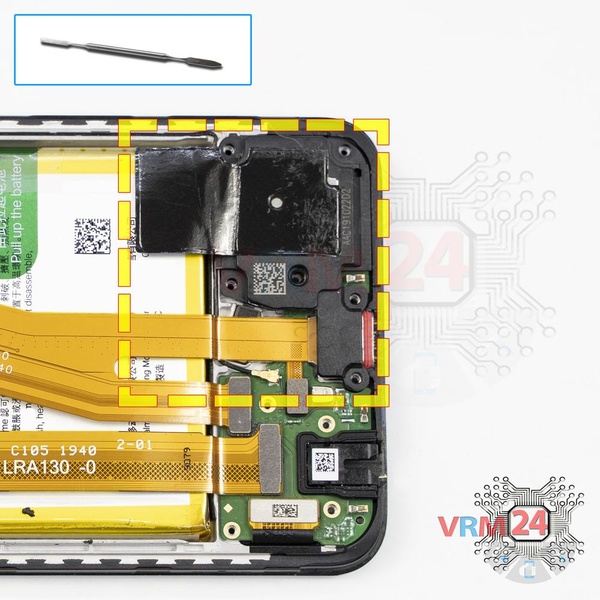

Remova o conjunto do alto-falante com antenas.

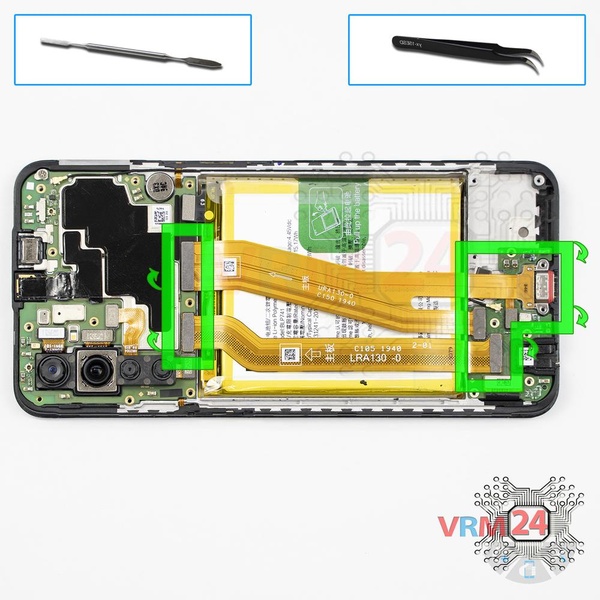

Com cuidado, de preferência pela borda, desconecte os conectores e remova os cabos entre placas que conectam a placa principal à placa-filha (também conhecida como subplaca).

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

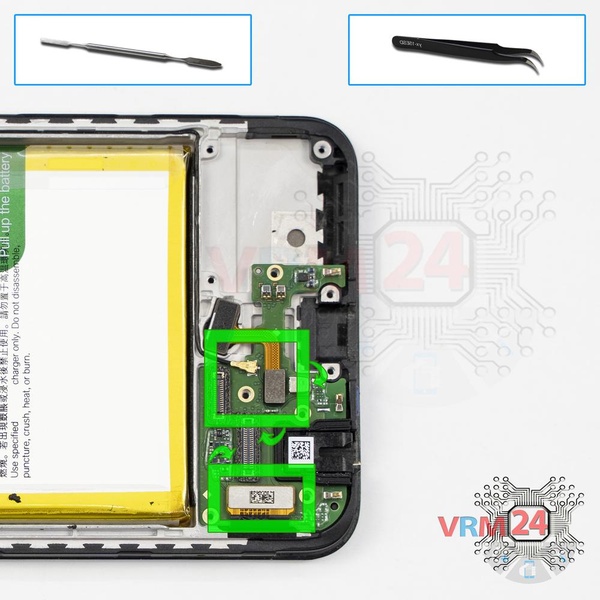

Desconecte o conector do cabo coaxial, os cabos do sensor de impressão digital e o cabo da subtela entre placas na placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

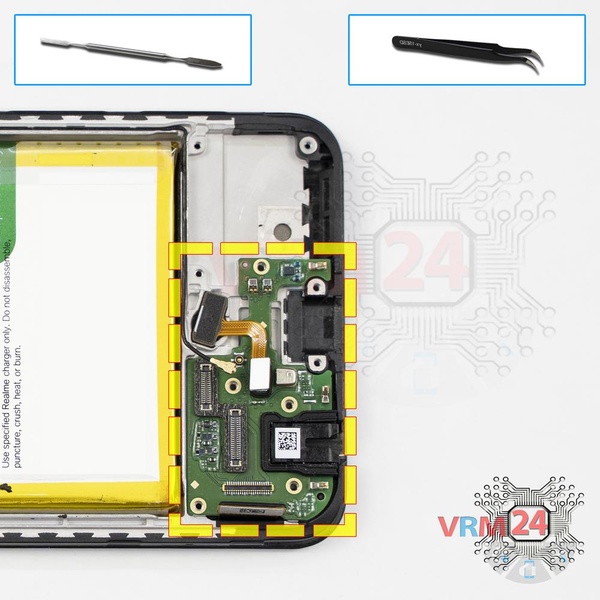

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️ A placa contém um conector de fone de ouvido, microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

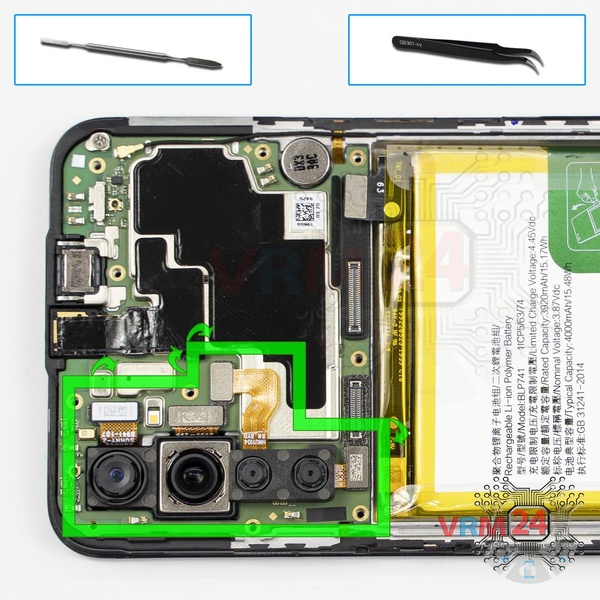

Retire os conectores e remova o conjunto de quatro câmeras traseiras.

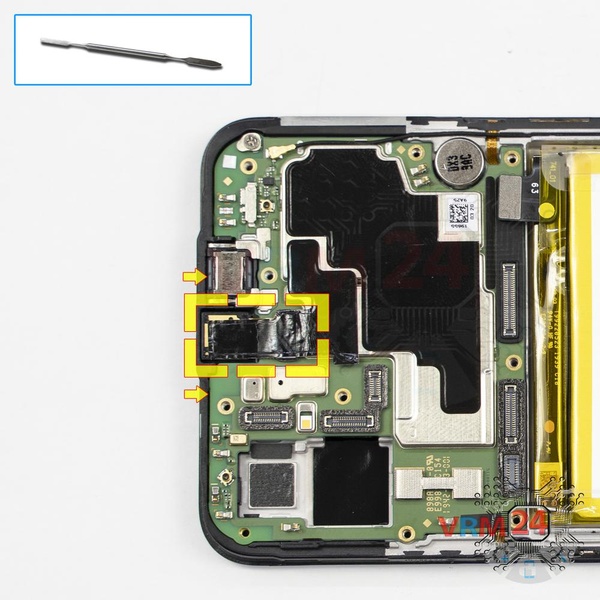

Retire a película protetora. Desconecte o conector e remova a câmera frontal (selfie).

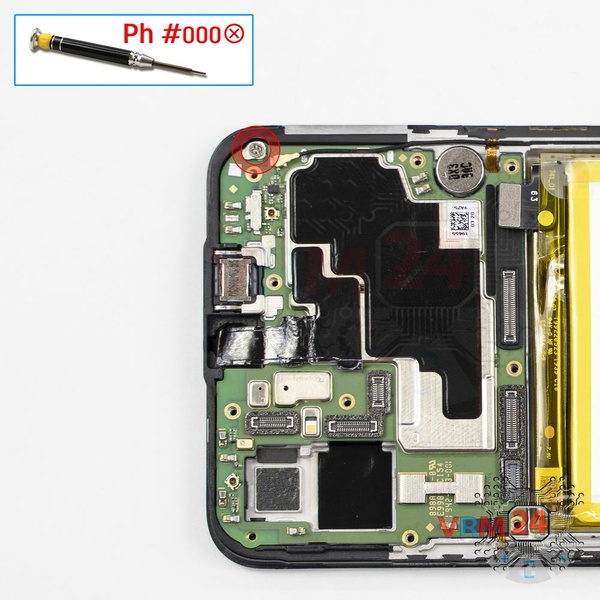

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso.

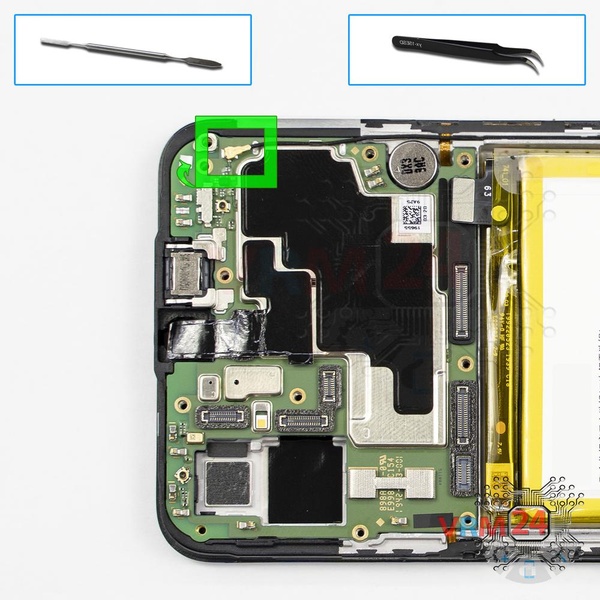

Desconecte o conector do cabo coaxial.

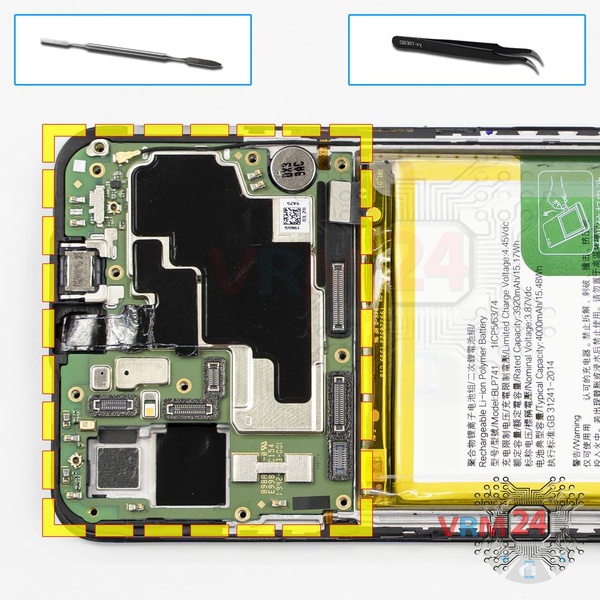

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

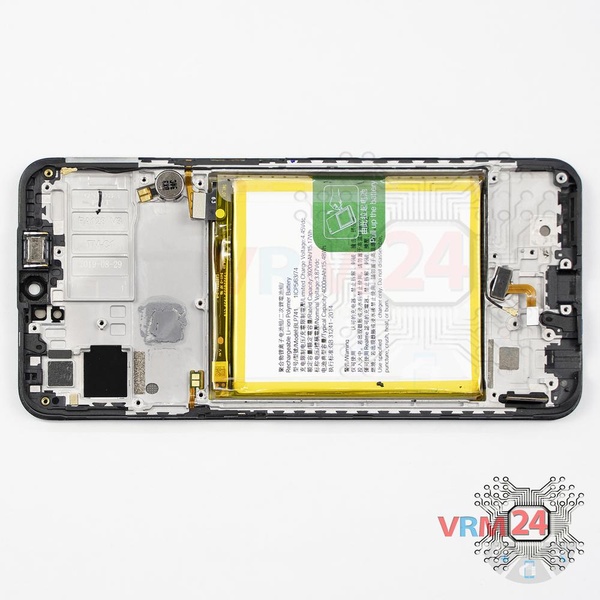

ℹ️ Na caixa permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial, sensor de impressão digital e motor de vibração.
