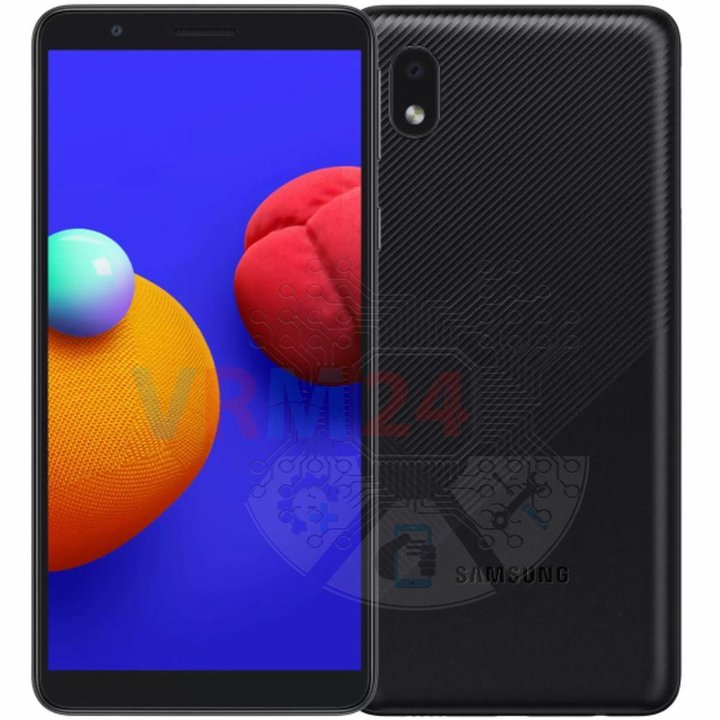

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A01 Core SM-A013 com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

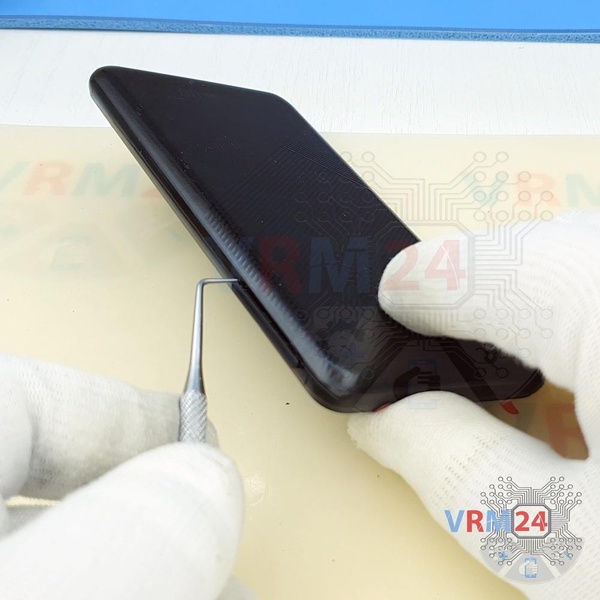

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

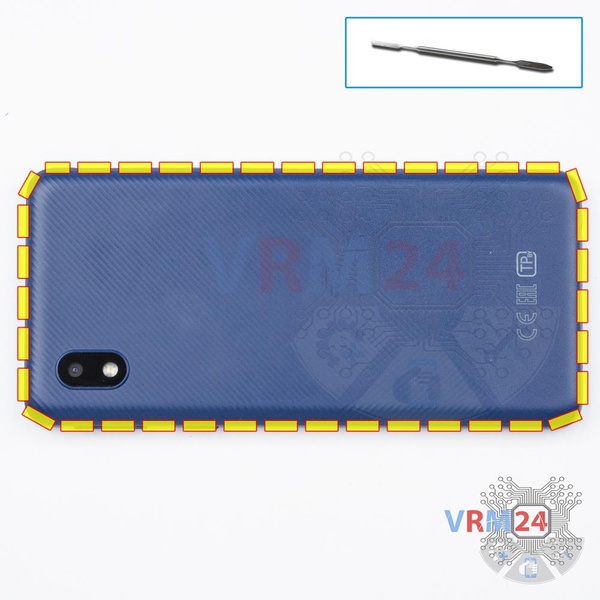

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

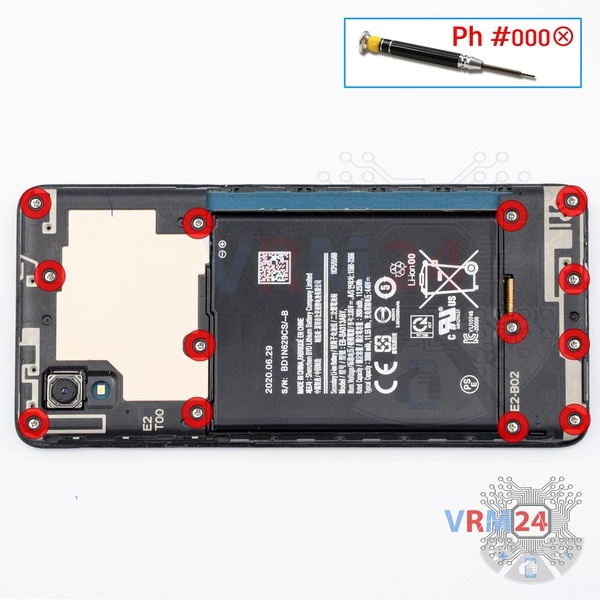

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 13 parafusos.

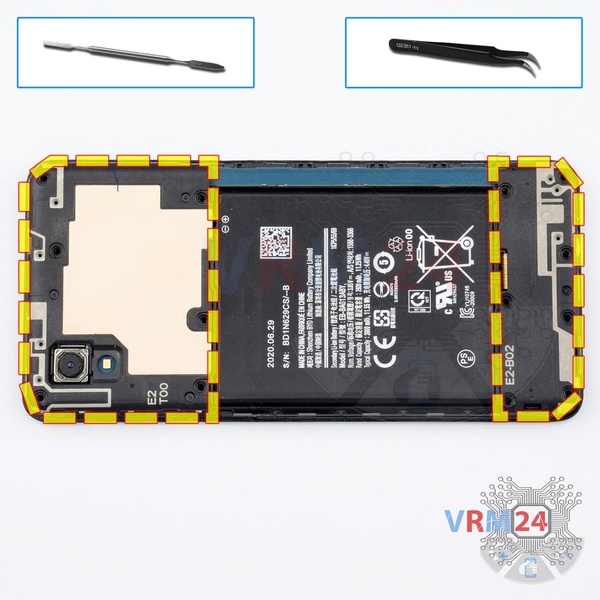

Remova as tampas com antenas que protegem as placas de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

ℹ️ Nas capas é possível ver o revestimento metalizado do plástico em forma de trilhos e placas de contato. São antenas de Wi-Fi, Bluetooth e GPS.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.

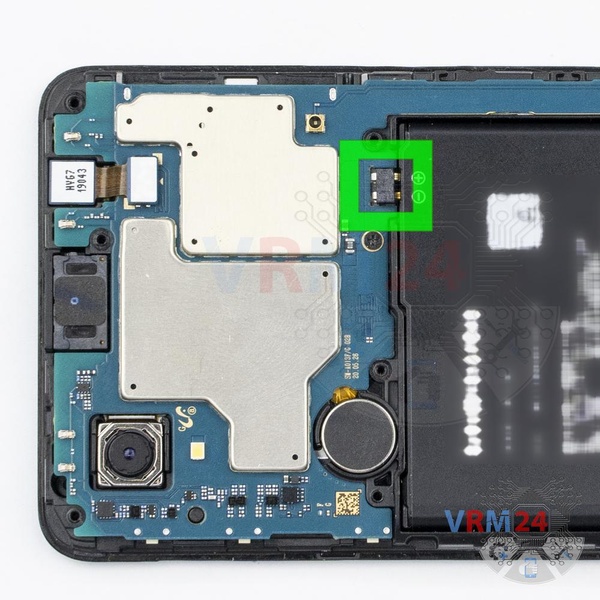

Desconecte o conector da bateria o mais rápido possível. Neste caso, devemos usar uma folha de plástico. Coloque a folha entre a bateria e os contatos do PCB.

ℹ️ O modelo Samsung Galaxy A01 Core SM-A013 possui uma bateria EB-BA013ABY com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

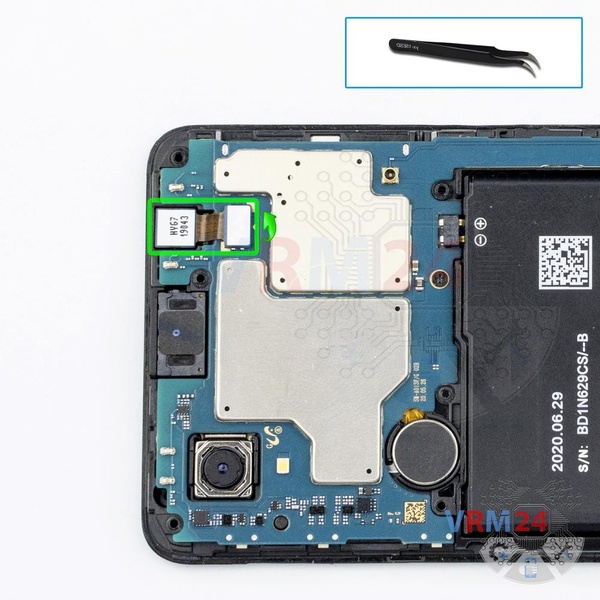

Levante o conector e remova a câmera frontal (selfie).

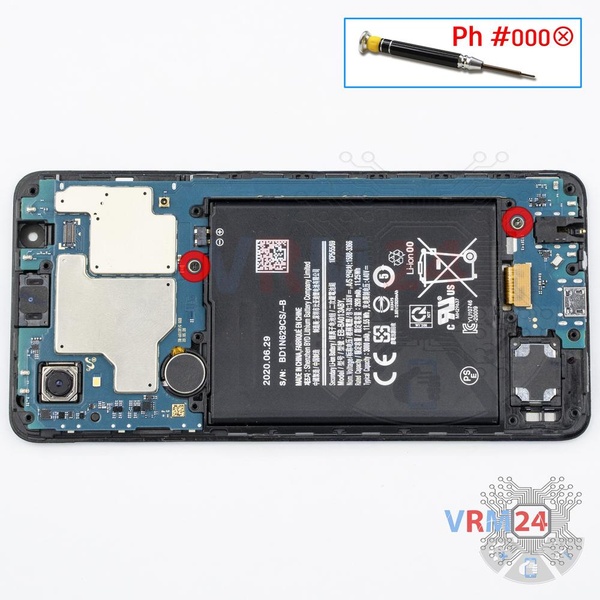

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a placa-mãe.

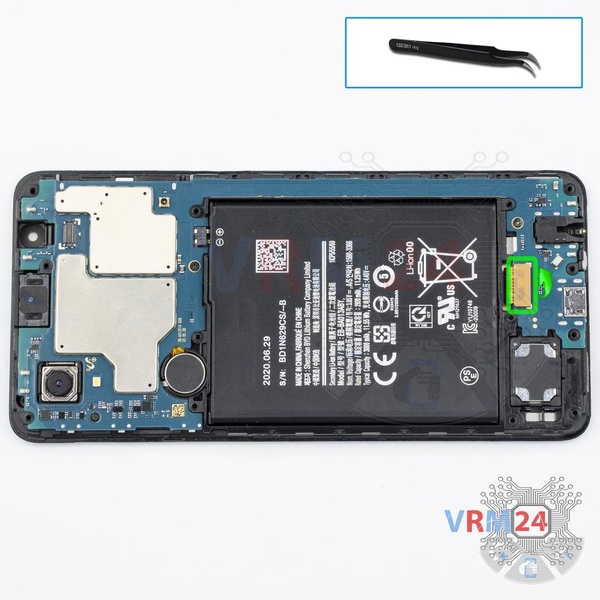

Levante o conector do módulo de exibição.

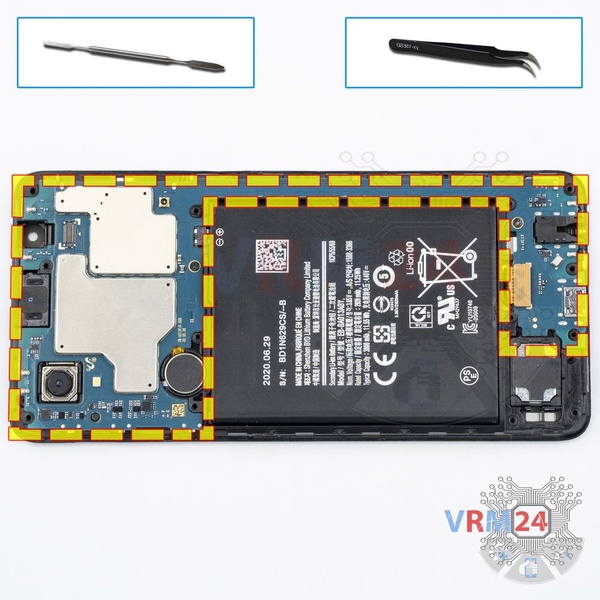

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

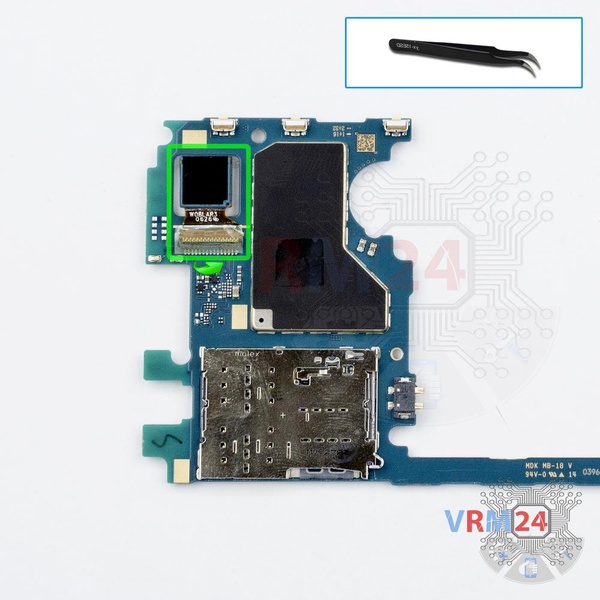

Levante o conector e remova a câmera traseira.
