Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A02s SM-A025 com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

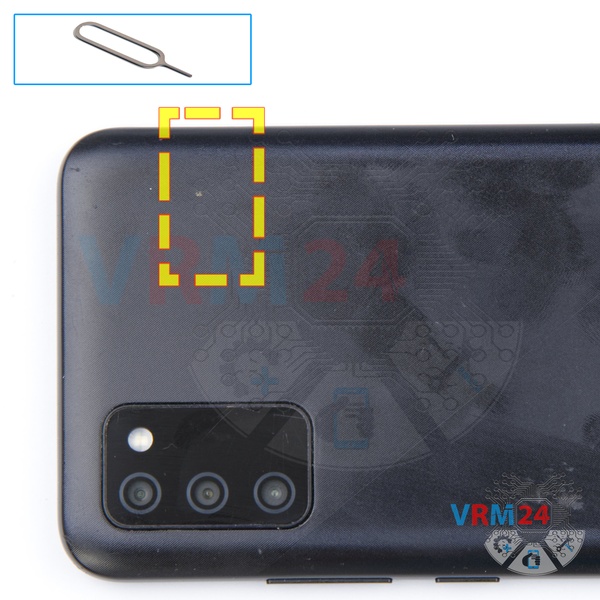

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

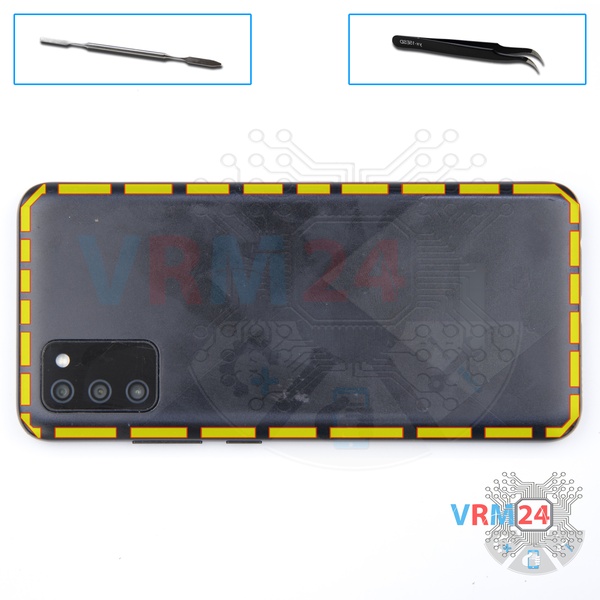

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

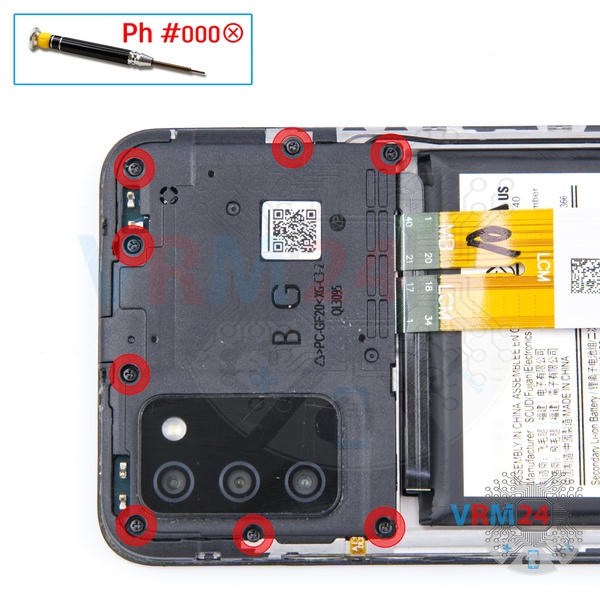

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

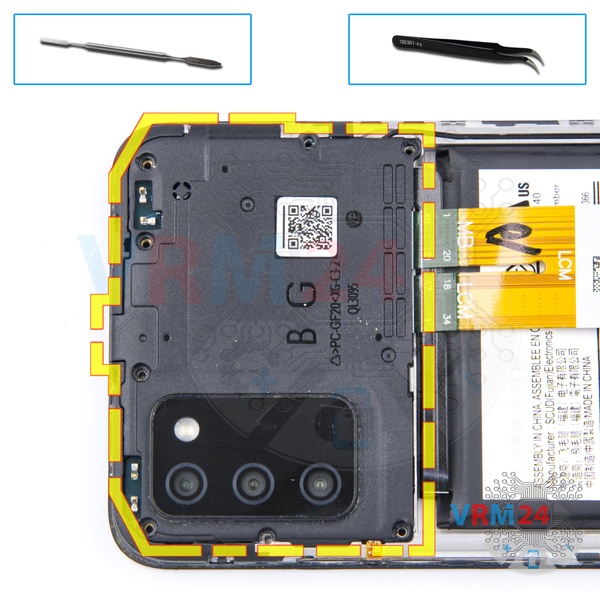

Levante as bordas e remova a tampa.

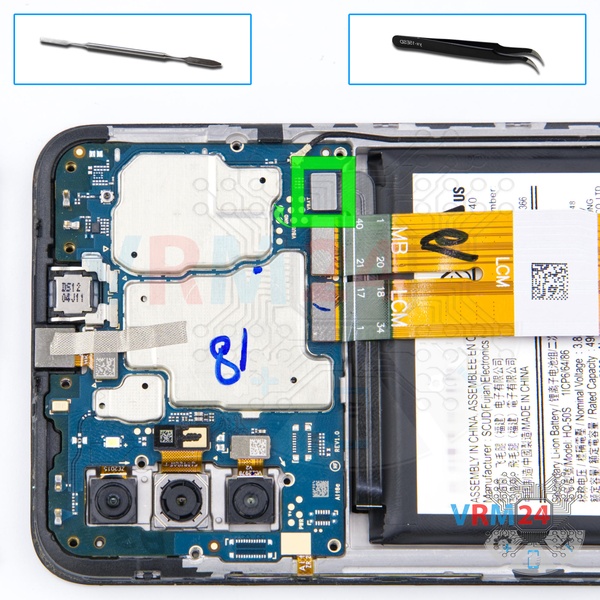

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️️ O modelo Samsung Galaxy A02s SM-A025 possui uma bateria HQ-50S com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

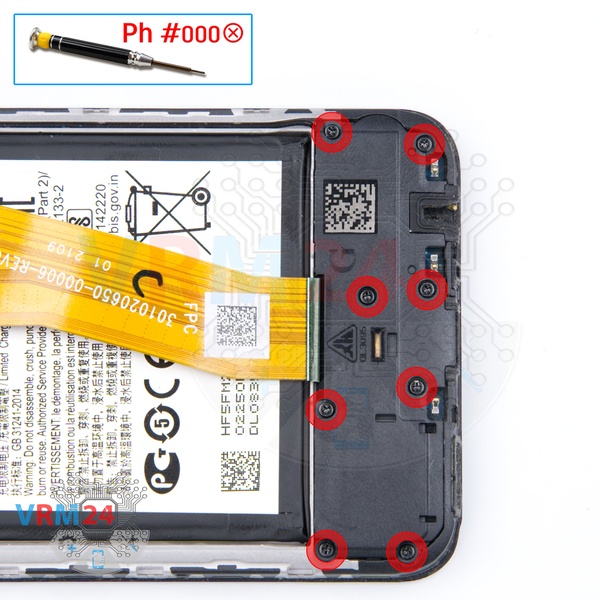

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

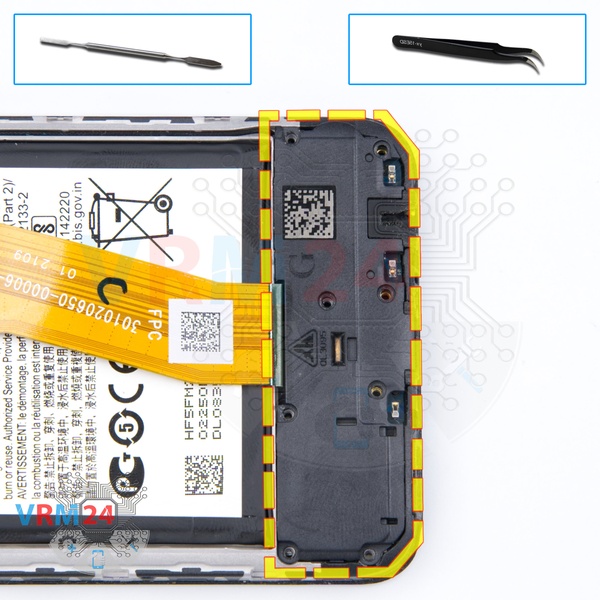

Remova a tampa com um alto-falante.

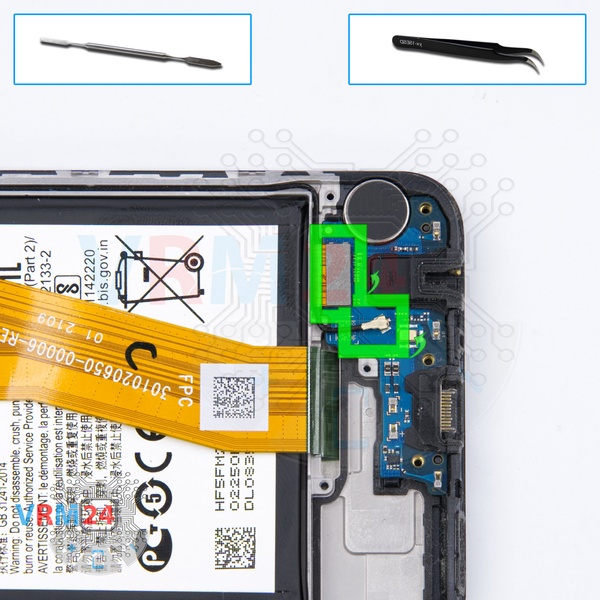

Desconecte o conector do cabo coaxial, o cabo de subtela entre placas na placa-filha.

⚠️️ Não puxe o cabo nem force-o com uma ferramenta afiada. Os conectores são bem fracos e quebram facilmente, ou o cabo cai da ponta (lug).

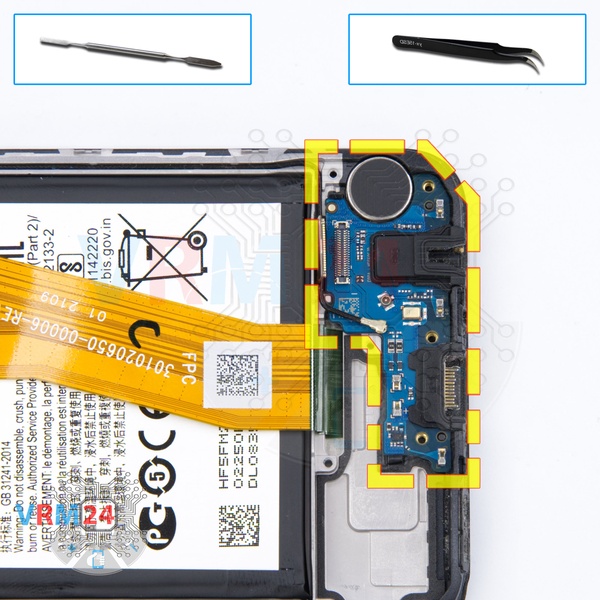

Remova a placa secundária. Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

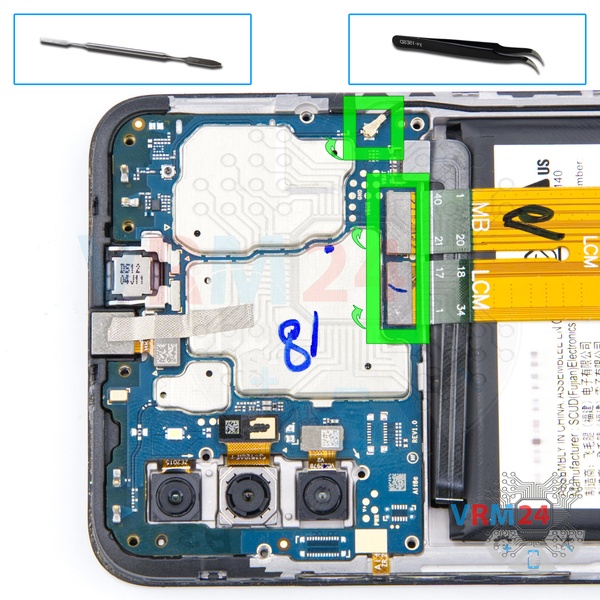

Levante os conectores do cabo do módulo de exibição, do cabo entre placas e do cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

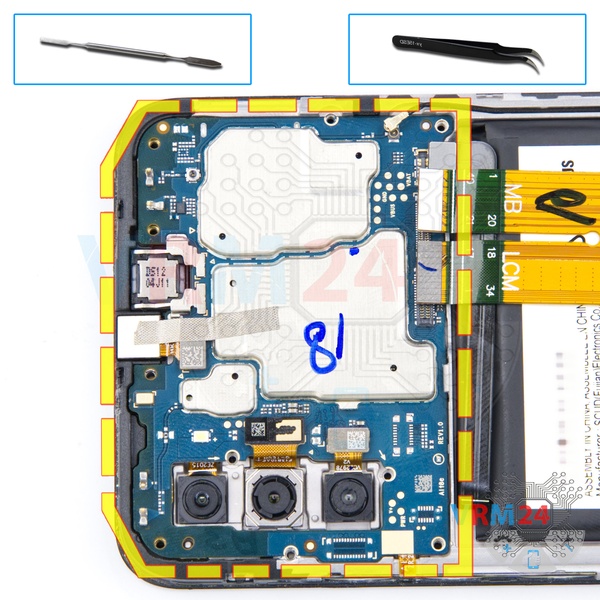

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

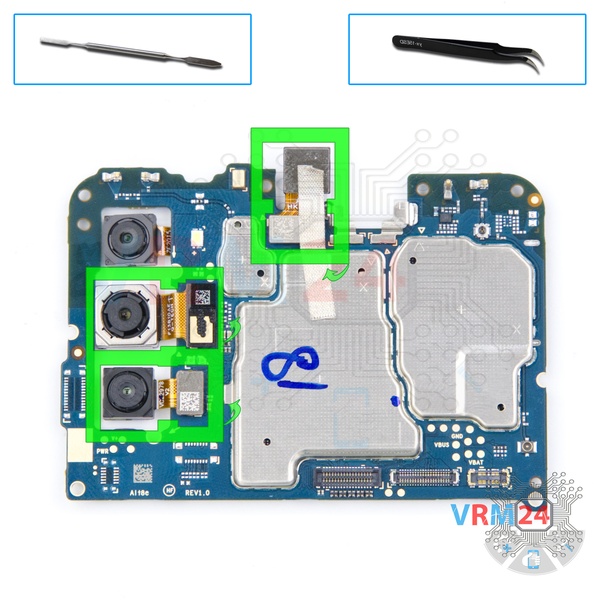

Levante os conectores e remova duas câmeras traseiras e uma câmera frontal.

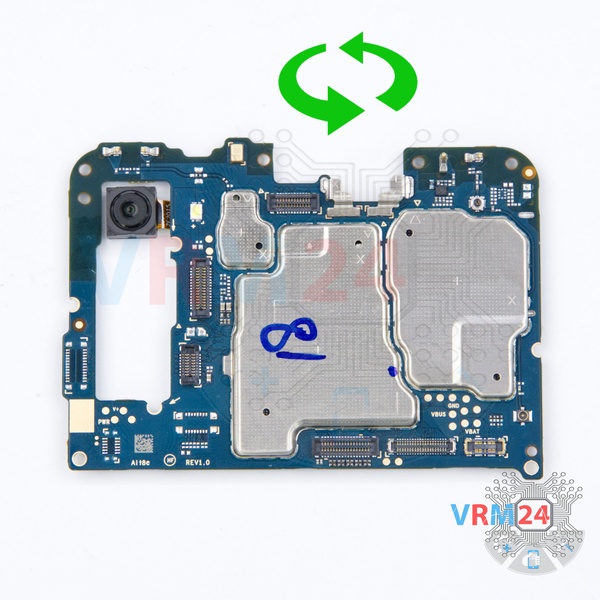

Vire a placa-mãe, desconecte o conector e remova a câmera traseira.
