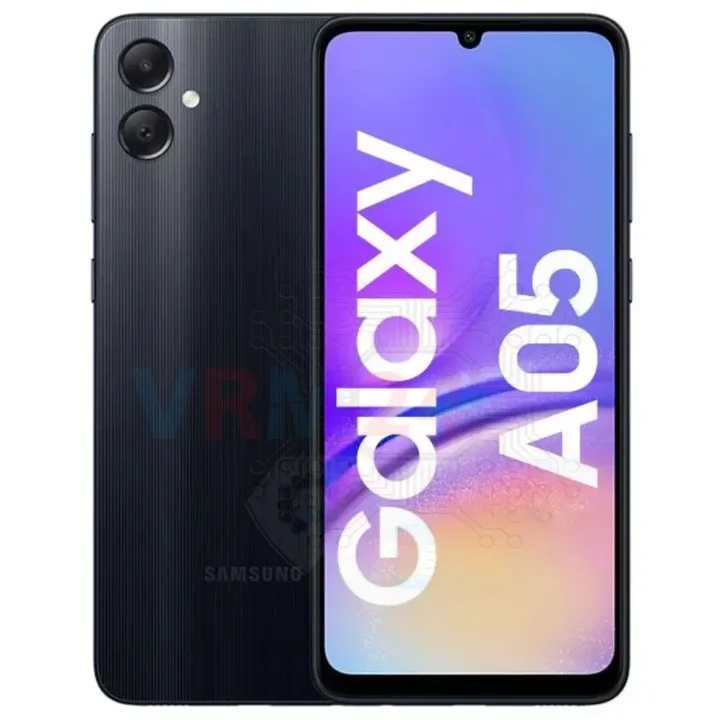

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A05 SM-A055 (Samsung Galaxy A05 SM-A055F, SM-A055F/DS, SM-A055M, SM-A055M/DS) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

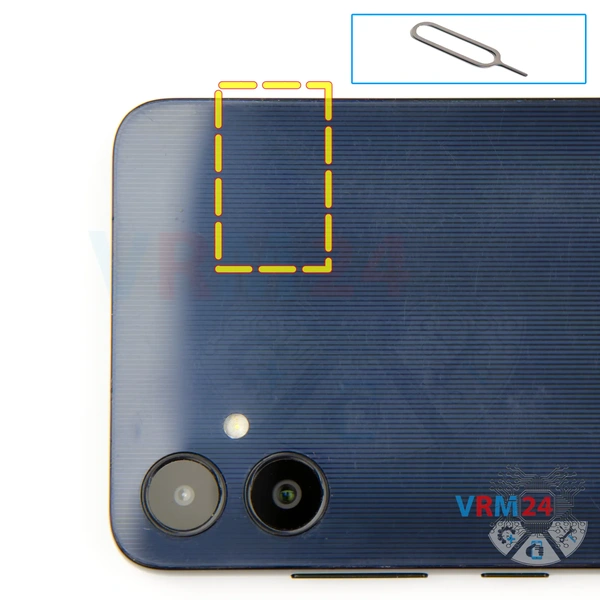

Em primeiro lugar, precisamos remover a bandeja do cartão.

Para fazer isso, usamos uma ferramenta especial, inserimos no orifício e empurramos com cuidado a bandeja para cartões de memória e cartões SIM.

Se a bandeja não sair bem, também podemos usar uma pinça.

Em seguida, precisamos aquecer a superfície da tampa traseira a aproximadamente 70 graus Celsius ou 160 graus Fahrenheit. Para isso usamos uma esteira térmica, você pode usar um secador de cabelo.

E depois de 5 a 7 minutos, podemos prosseguir para retirar a tampa traseira.

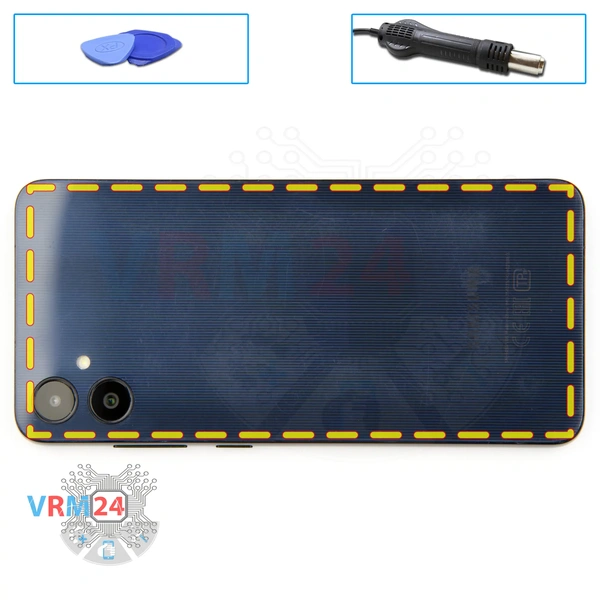

Para remover a tampa traseira, usaremos um filme plástico fino, mas primeiro precisamos levantar um pouco a tampa traseira, pois temos uma tampa traseira levemente recuada na tampa do meio. Então, com cuidado, com uma ferramenta fina, pegamos a tampa, criamos um pequeno espaço, e neste orifício inserimos o filme plástico, passamos ao longo da borda, cortando o adesivo.

Precisamos ter cuidado com os botões laterais e com as câmeras para não danificar nada acidentalmente.

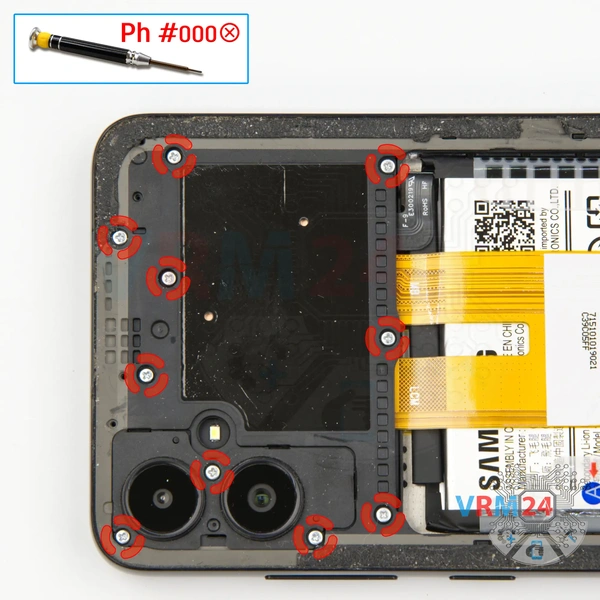

Depois disso, precisamos remover os dez parafusos da parte superior.

Para isso usamos uma chave de fenda Phillips de um milímetro e meio ou Philips #000.

Parece que todos os parafusos são iguais, mas ainda assim recomendamos que você os coloque em uma determinada superfície em uma ordem fácil de lembrar para não confundir nada durante a remontagem.

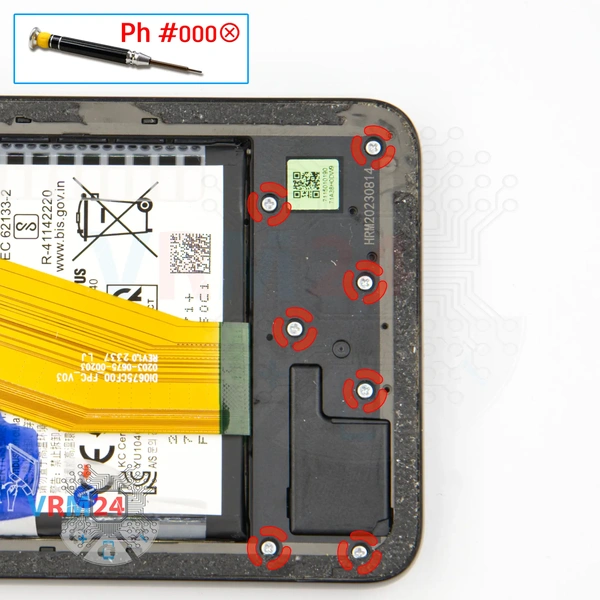

E precisamos desparafusar os sete parafusos na parte inferior. Para isso usamos uma chave de fenda Phillips de 1,5 milímetros ou Philips #000.

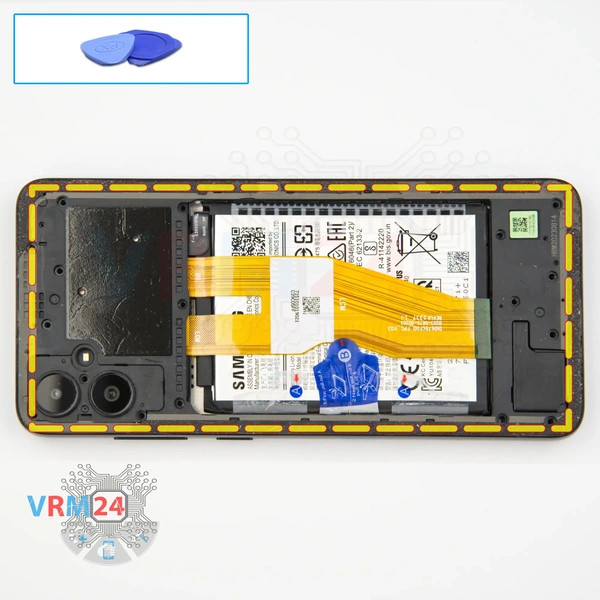

Então, precisamos retirar a tampa do meio.

Primeiro, usamos um filme plástico fino, inserimos-o no espaço entre a tampa central e a moldura da tela, perto do orifício da bandeja do cartão, e depois usamos uma ferramenta mais grossa e passamos ao longo da borda para soltar os clipes.

Precisamos ter muito cuidado nos cantos, pois nesses locais a tampa fica bem presa.

A tampa contém os contatos e as linhas de transmissão da antena.

Depois disso, com uma ferramenta não metálica, desconectamos o conector da bateria.

ℹ️️ O modelo Samsung Galaxy A05 possui uma bateria WT-S-N28 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

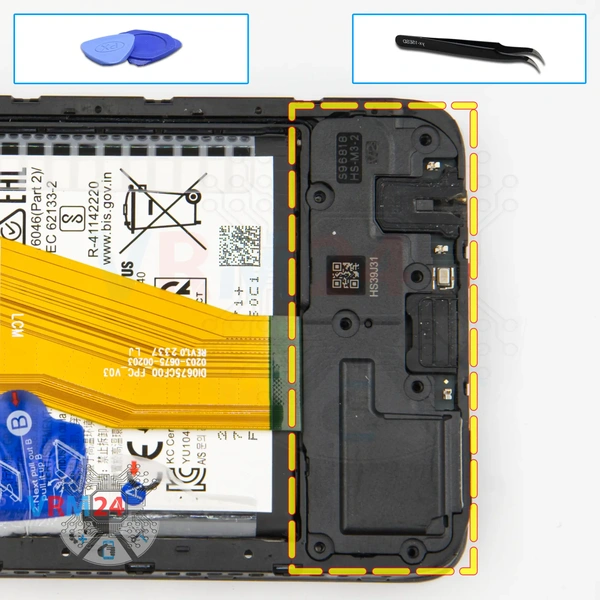

E seguimos para separar o bloco com o alto-falante na parte inferior.

Encontramos o local certo onde podemos conectar e desconectar a unidade de alto-falante.

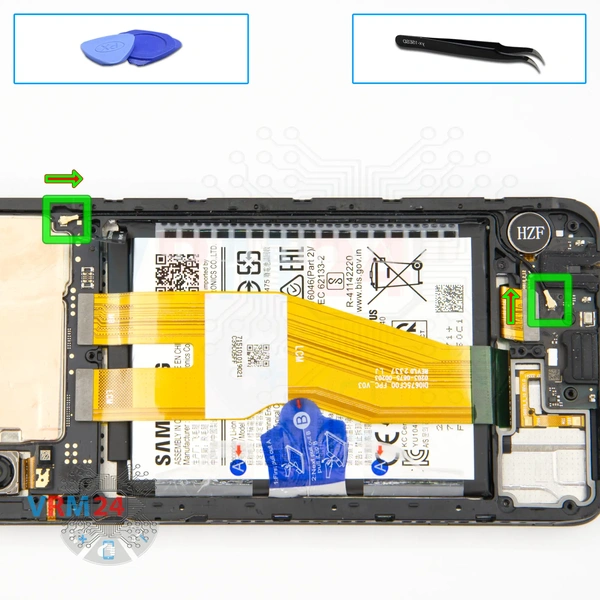

Depois disso, precisamos desconectar os conectores do cabo coaxial em ambas as placas e remover o próprio cabo coaxial.

Desconectamos o conector do cabo entre placas.

E podemos separar o sub-quadro.

O sub-quadro é fácil de remover.

Na subplaca temos a porta de carregamento, o microfone e a porta para fone de ouvido.

Em seguida, desconectamos o conector da tela e o conector do cabo entre placas.

Também podemos separar a câmera frontal e as duas câmeras traseiras.

Desconectamos os conectores, puxamos e removemos com cuidado as câmeras traseiras.

Depois disso, podemos desconectar a placa-mãe.

Encontre o lugar certo onde possamos prender, forçar e levantar a placa-mãe com cuidado.

Nem sempre é possível fazer isso na primeira vez, então, como eu disse antes, precisamos encontrar o lugar certo onde podemos retirá-lo.

E, finalmente, passamos a desconectar a bateria.

Como podemos ver, no nosso caso temos duas abas transparentes com a letra A nas bordas e uma aba azul no meio que precisa ser desembrulhada. E como podemos ler na descrição, precisamos puxar a aba azul do meio para cima.

É isso que vamos fazer.

Portanto, precisamos desembrulhar as abas transparentes nas bordas com o máximo de cuidado possível. Precisamos dobrar o cabo da tela, pressioná-lo e puxar suavemente a aba azul para cima para desconectar a bateria.

Por alguma razão, em casos de smartphones Samsung, desconectar a bateria dessa forma nem sempre é muito fácil.

ℹ️️  Na moldura da tela permaneceram: o alto-falante do fone de ouvido, os botões laterais e o motor de vibração.
