Dificuldade de desmontagem:
FĂĄcil
Duração:
9 min

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A10s SM-A107 com a descrição de cada passo e o conjunto de ferramentas necessårias.


Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 1/1

Passo 1. Antes da desmontagem!

⚠ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 2/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 2/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 2/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 2/4

Passo 2. Retire a bandeja

Use uma ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 3/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 3/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 3/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 3/4 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 3/5

Passo 3. Abrir a tampa traseira

Usando um perfurador ou uma picareta de plĂĄstico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e vire-o.

NĂŁo insira a ferramenta profundamente nem a dobre. Caso contrĂĄrio, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa pelo lado dos botĂ”es de volume e energia. Cabo fino e botĂ”es frĂĄgeis sĂŁo fĂĄceis de danificar.

⚠ Procure na imagem com antecedĂȘncia os cabos, localização do interboard, tela sensĂ­vel ao toque, tela, botĂ”es (se houver) sob a tampa para nĂŁo danificĂĄ-los acidentalmente.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 4/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 4/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 4/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 4/4

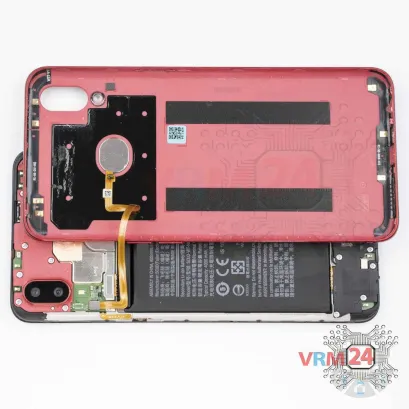

Passo 4. Desligar o conector

Desconecte o sensor de impressão digital do conector e remova a tampa traseira.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 5/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 5/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 5/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 5/4

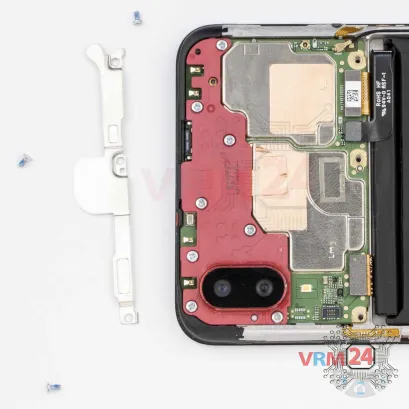

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 3 parafusos e remova o suporte que segura os conectores.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 6/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 6/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 6/3

Passo 6. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

â„č O modelo Samsung Galaxy A10s SM-A107 tem uma bateria SCUD-WT-N6 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 7/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 7/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 7/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 7/4

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 9 parafusos.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 8/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 8/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 8/3

Passo 8. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 9/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 9/2

Passo 9. Desconectar os conectores

Desconecte o conector do cabo coaxial e os cabos da placa-mãe na placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 10/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 10/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 10/3

Passo 10. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

â„č A placa contém uma porta de carregamento (Micro USB), microfone, conector de fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 11/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 11/2

Passo 11. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 8 parafusos.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 12/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 12/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 12/3

Passo 12. Abrir a tampa

Remova a tampa com antenas. Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

â„č Na tampa superior, você pode ver o revestimento metalizado do plástico na forma de trilhos e almofadas de contato.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/3 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/4 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/5 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 13/6

Passo 13. Desconectar os conectores

Retire os conectores do cabo do módulo de exibição, cabo entre placas e cabo coaxial.

Além disso, desconecte os conectores e remova as duas câmeras traseiras e uma câmera frontal (selfie).

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 14/1 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 14/2 Como desmontar Samsung Galaxy A10s SM-A107 por si mesmo, Passo 14/3

Passo 14. Retirar a placa-mĂŁe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

InstruçÔes detalhadas de desmontagem do Samsung Galaxy A10s SM-A107 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possĂ­vel. Se este artigo foi Ăștil para si, por favor avalie-o.


A desmontagem/reparação tem fåcil complexidade e demora cerca de 9 minutos no tempo.
O nosso manual Ă© adequado para todos os modelos Samsung Galaxy A10s SM-A107 — lançado para mercados em diferentes paĂ­ses.
