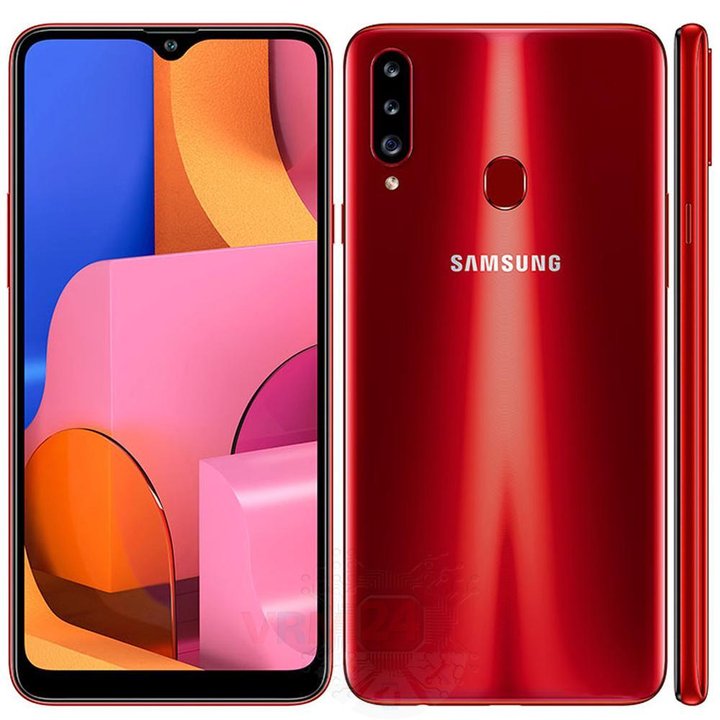

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A20s SM-A207 (Samsung A20s SM-A207F/DS (Global), SM-A207M/DS (LATAM, Brazil), SM-A2070 (HK, China)) com a descrição de cada passo e o conjunto de ferramentas necessárias.

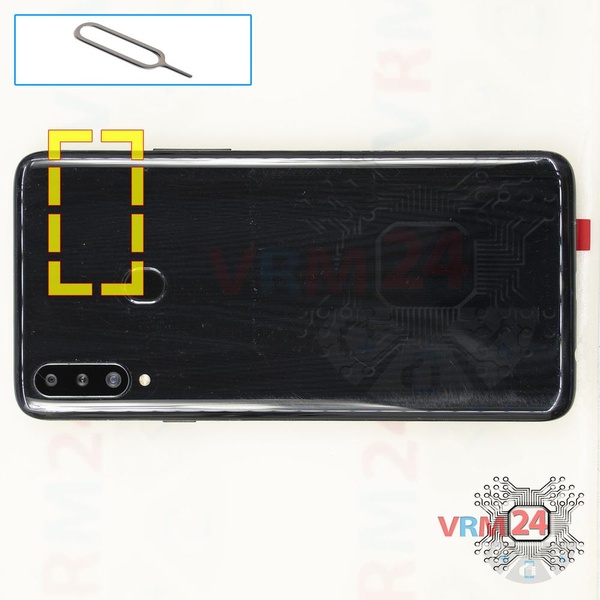

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

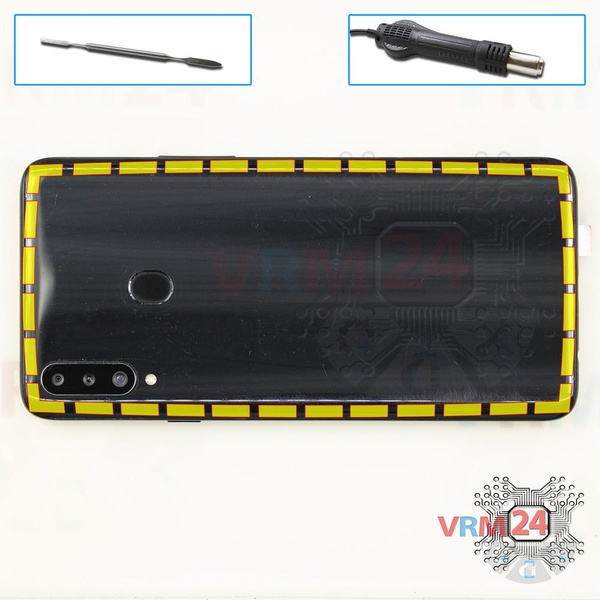

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico manualmente ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

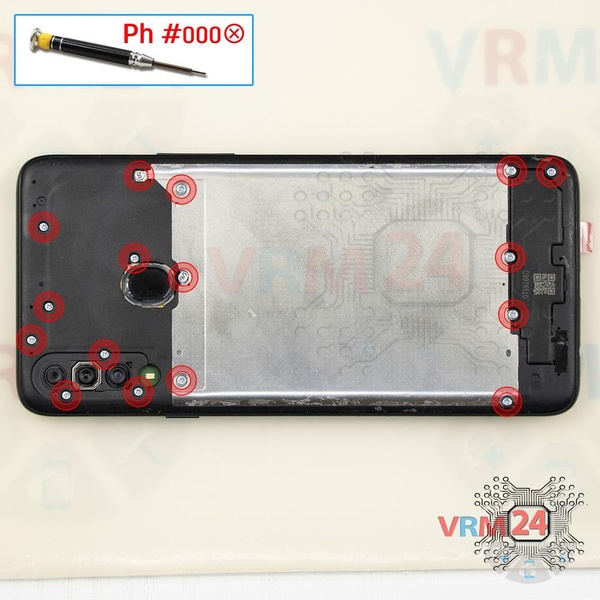

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 16 parafusos.

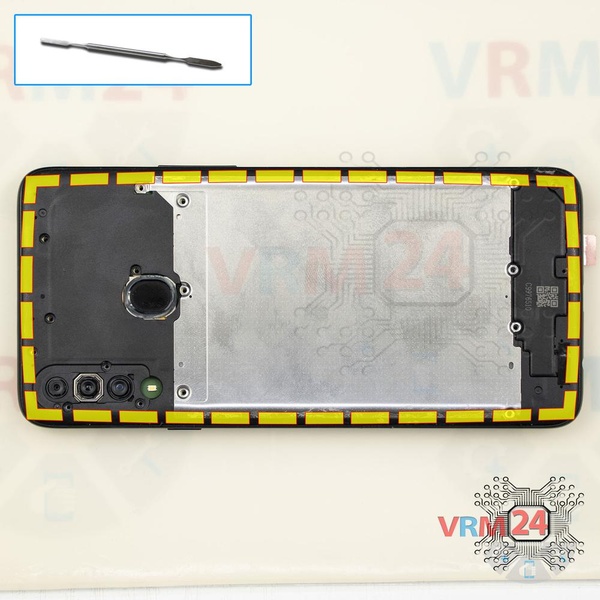

Remova cuidadosamente a tampa do meio.

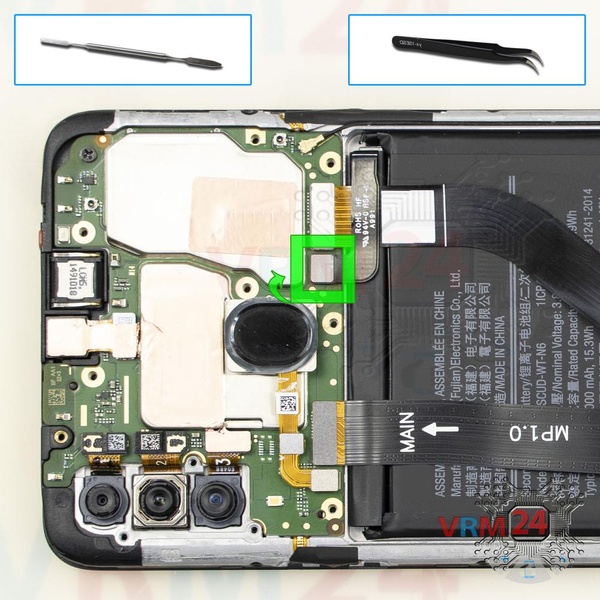

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Samsung Galaxy A20s SM-A207 tem uma bateria SCUD-WT-N6 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

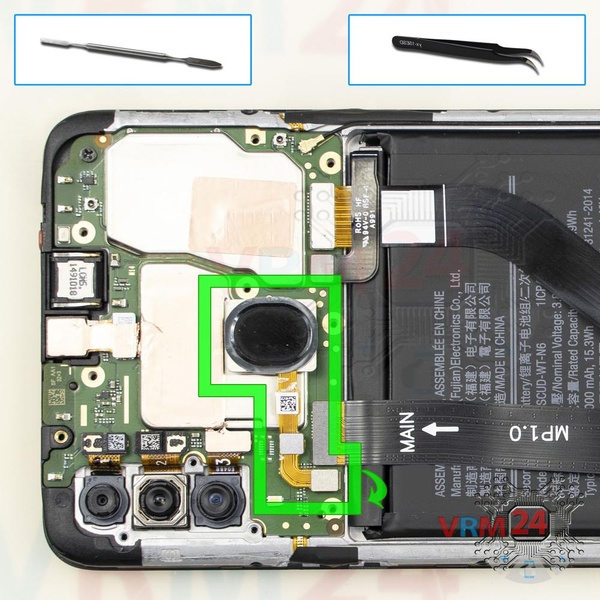

Levante o conector e remova o sensor de impressão digital.

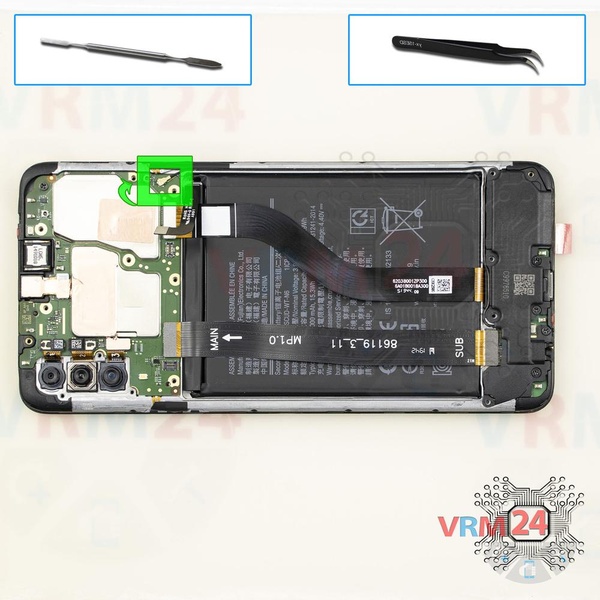

Desconecte o conector do cabo coaxial.

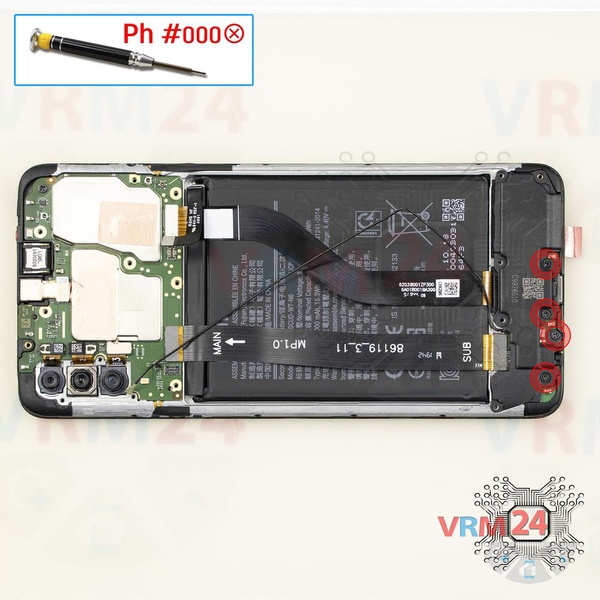

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 parafusos.

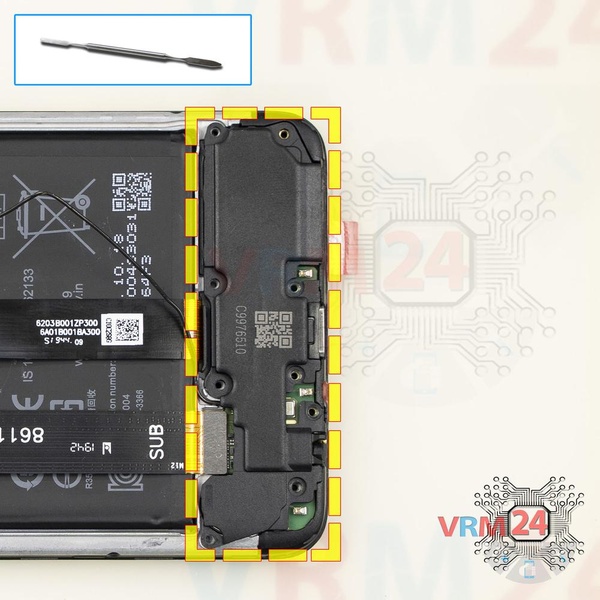

Remova o conjunto do alto-falante com antenas.

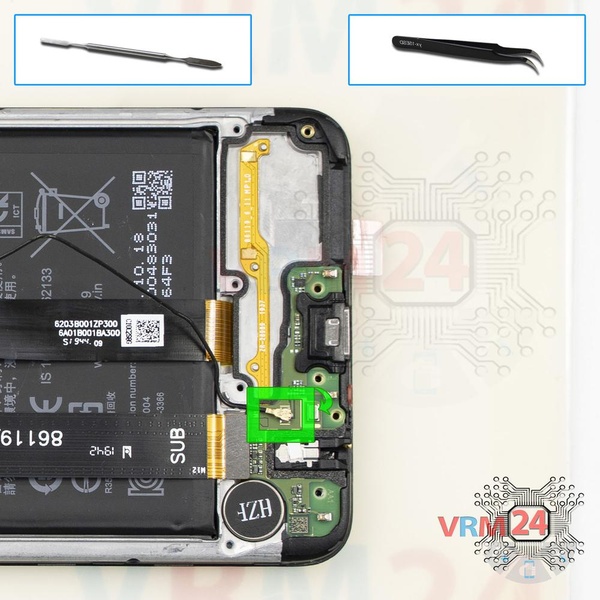

Levante o conector e remova o cabo coaxial.

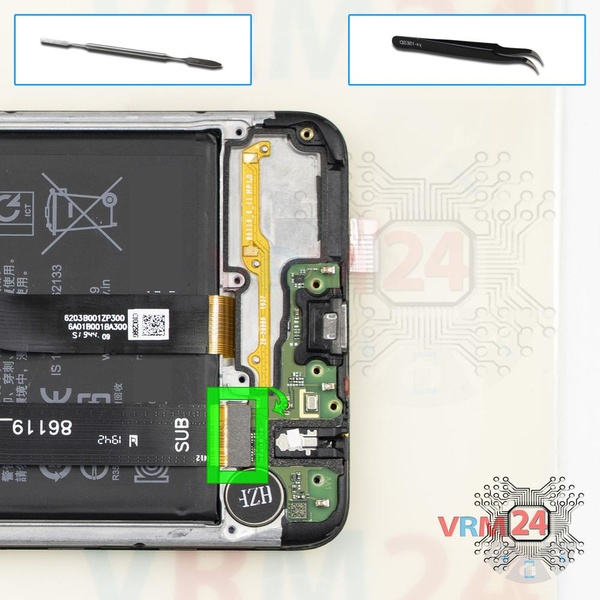

Desconecte o conector do cabo entre placas na placa-filha.

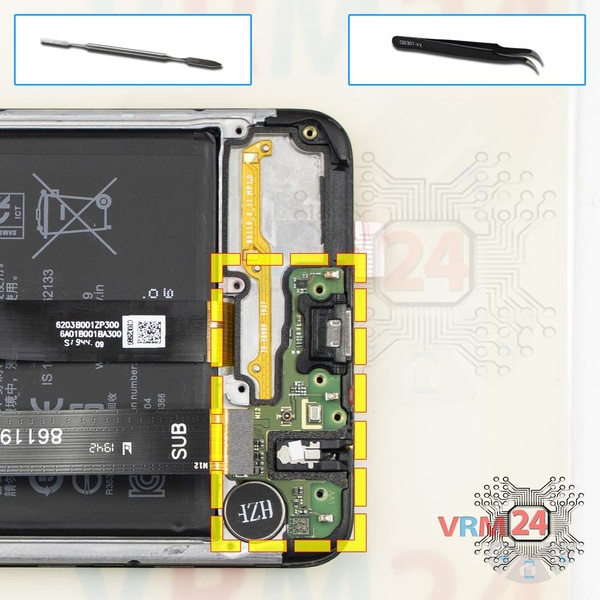

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️️ A placa contém uma porta de carregamento (Micro USB), microfone, conector de fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

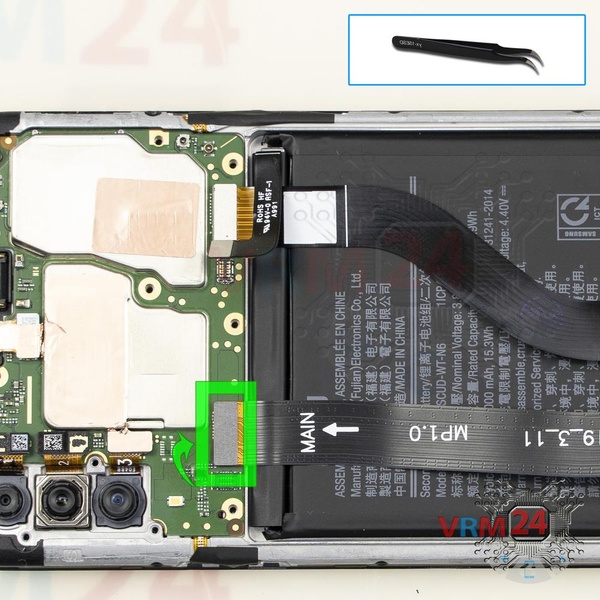

Com cuidado, de preferência pela borda, desconecte o conector e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

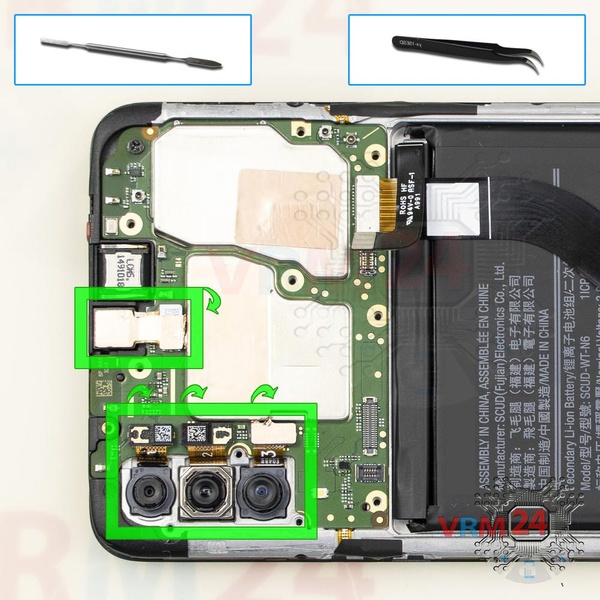

Desconecte os conectores da placa-mãe e remova uma câmera frontal (selfie) e três câmeras traseiras.

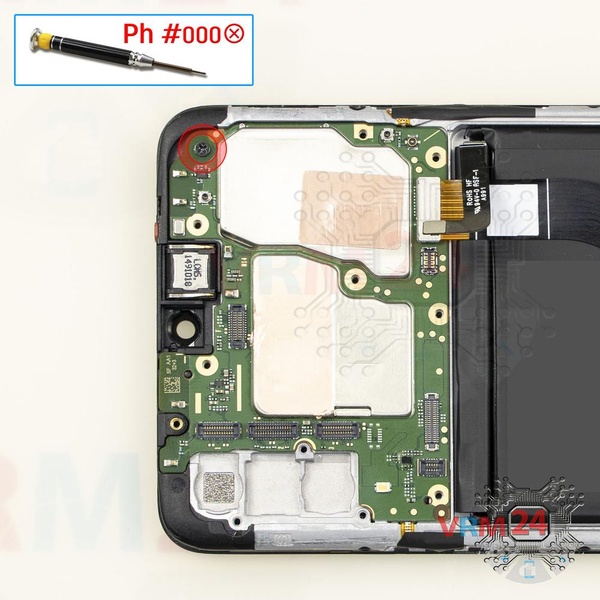

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.

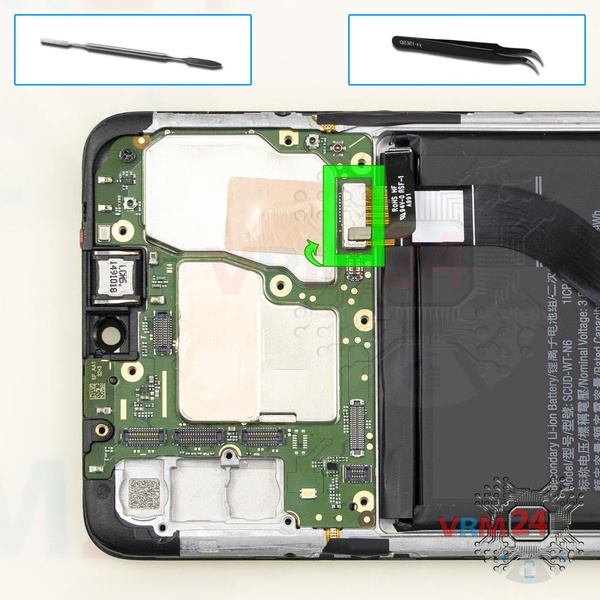

Desconecte o conector do módulo de exibição na placa-mãe.

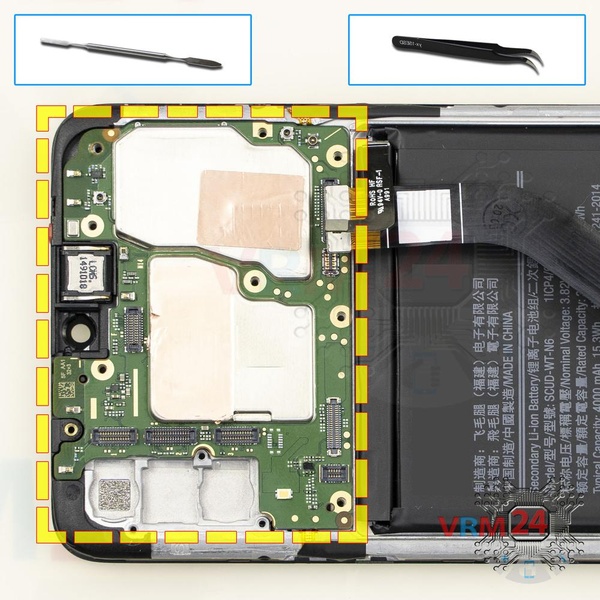

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

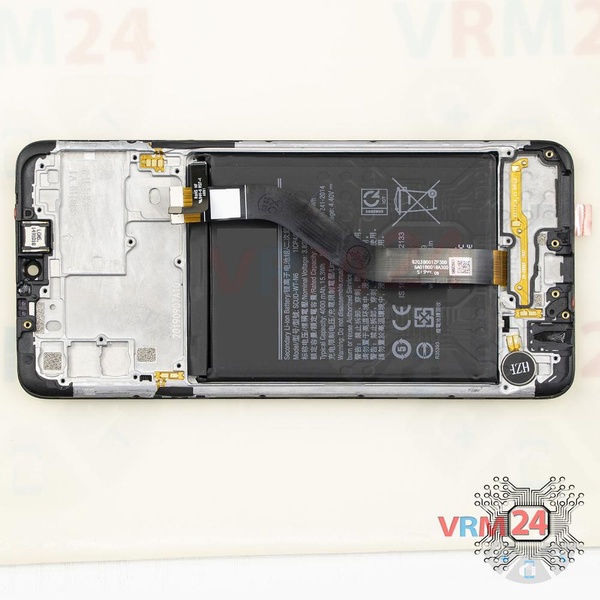

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, a bateria e o motor de vibração.
