Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A22 SM-A225 com a descrição de cada passo e o conjunto de ferramentas necessárias.

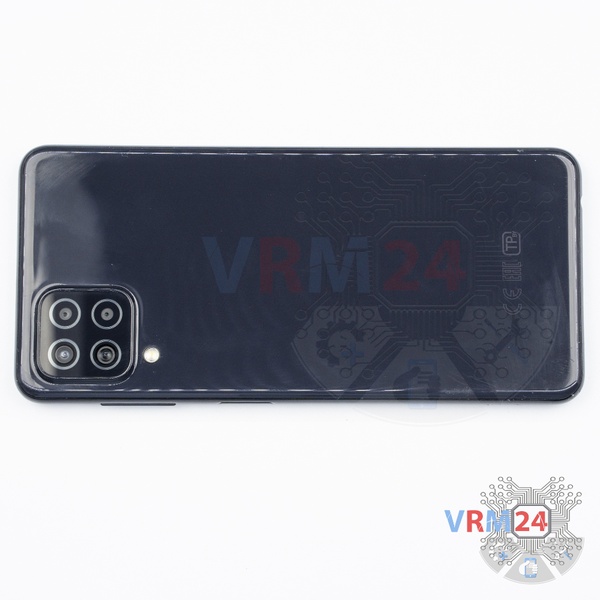

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

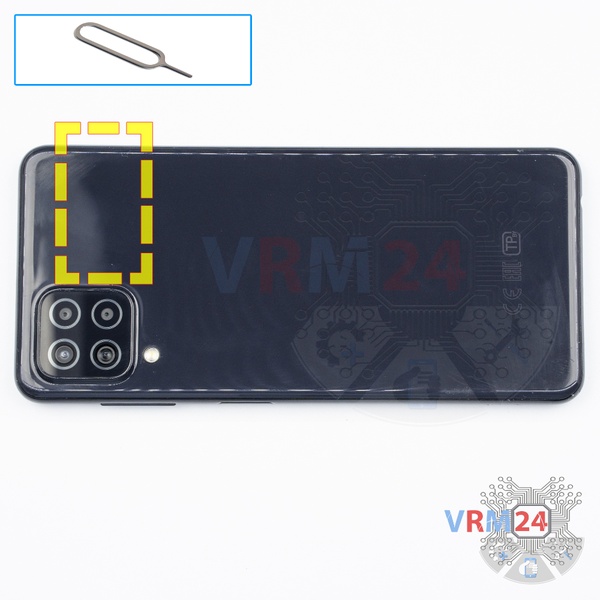

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

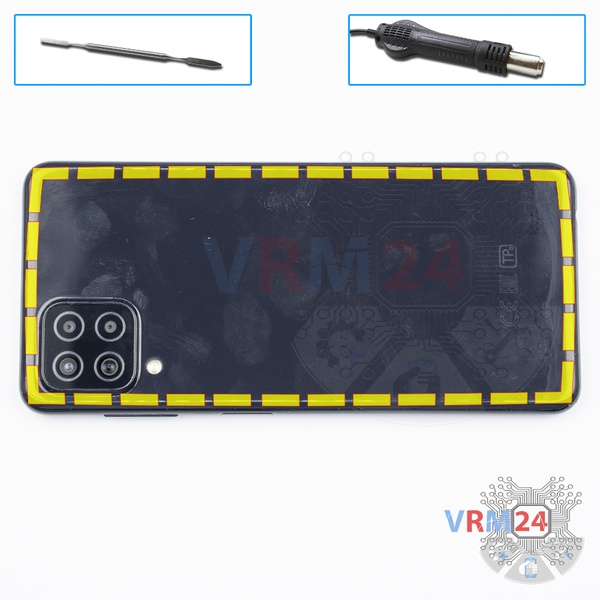

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico manualmente ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

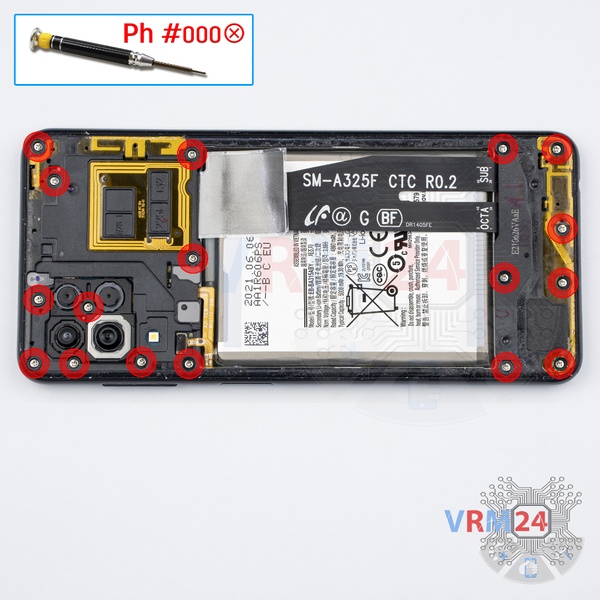

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 17 parafusos.

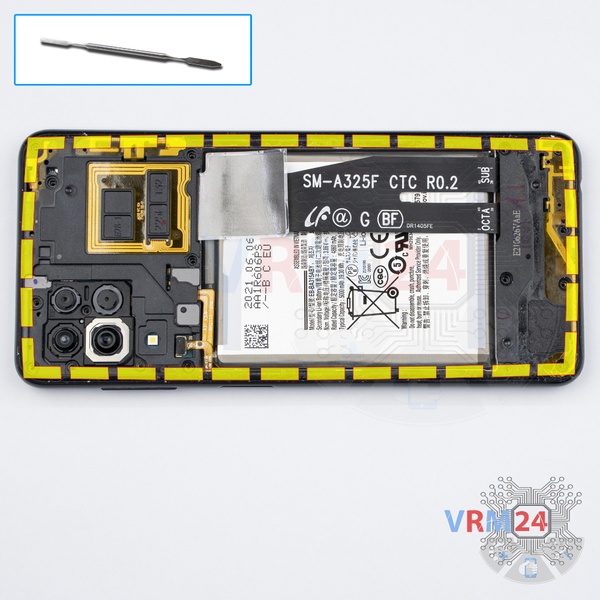

Remova a tampa com antenas e um alto-falante. A tampa protege a placa de circuito impresso (PCB). Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

⚠️ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.

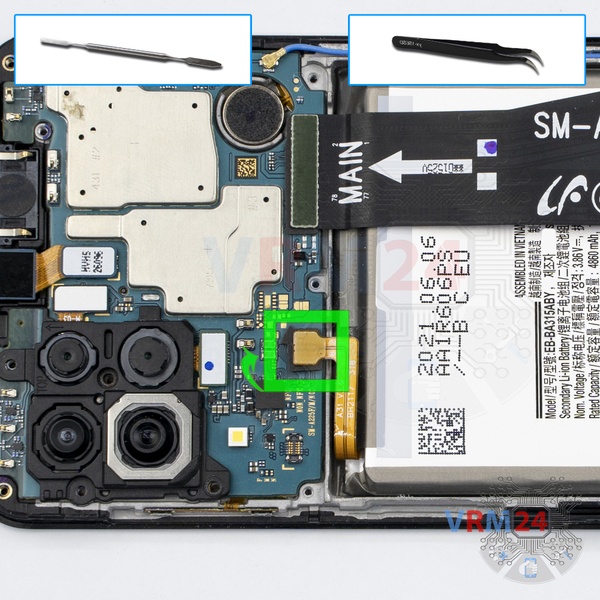

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Samsung Galaxy A22 SM-A225 tem uma bateria EB-BA315ABY com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

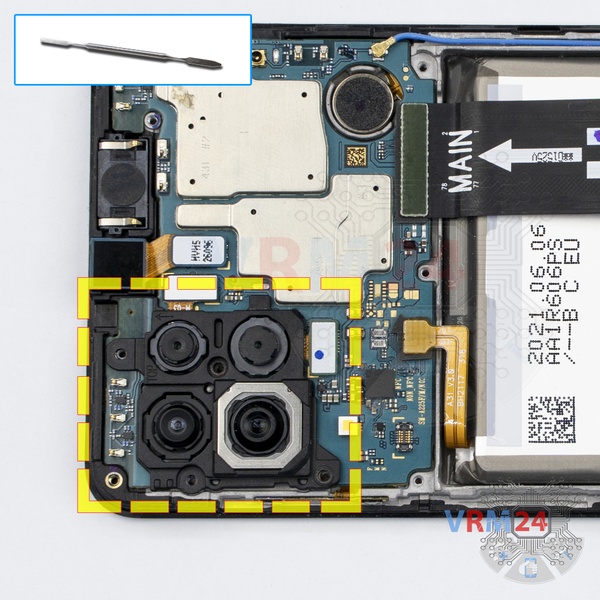

Remova com cuidado a moldura que prende as câmeras.

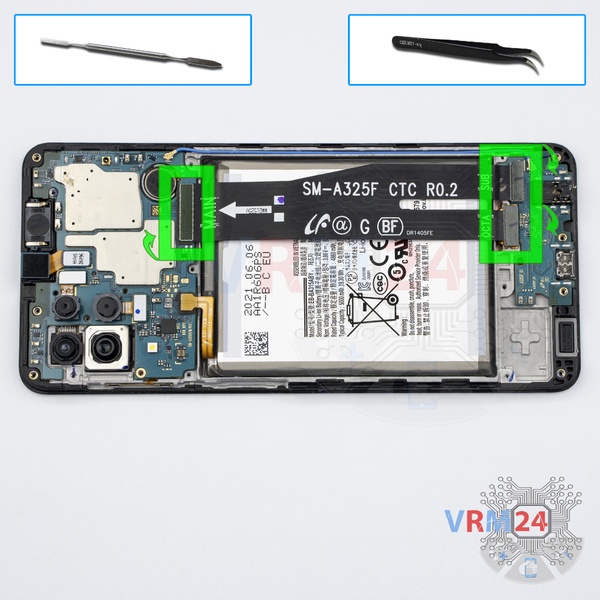

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas conectando a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

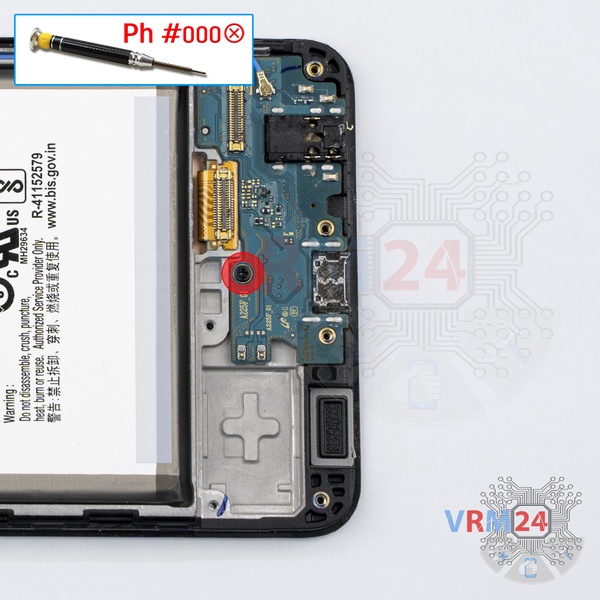

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse um parafuso que prende a sub-placa.

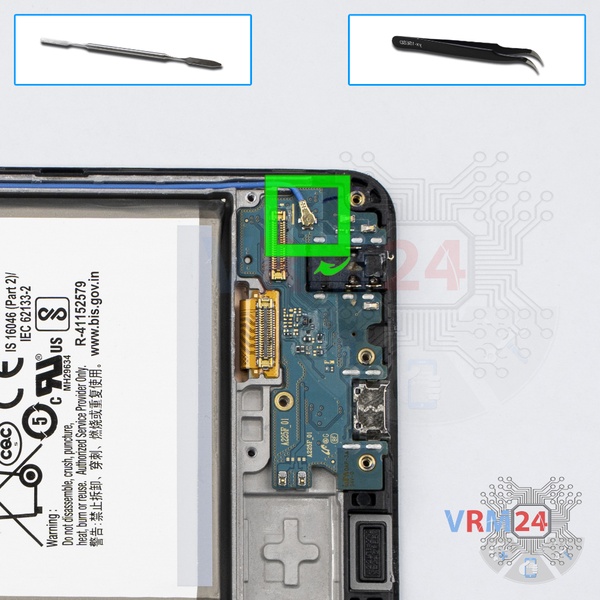

Desconecte o conector do cabo coaxial.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

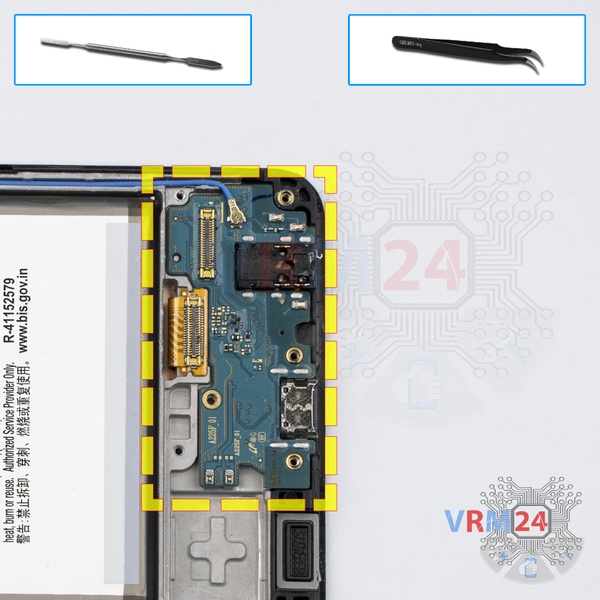

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, entrada para fone de ouvido, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.

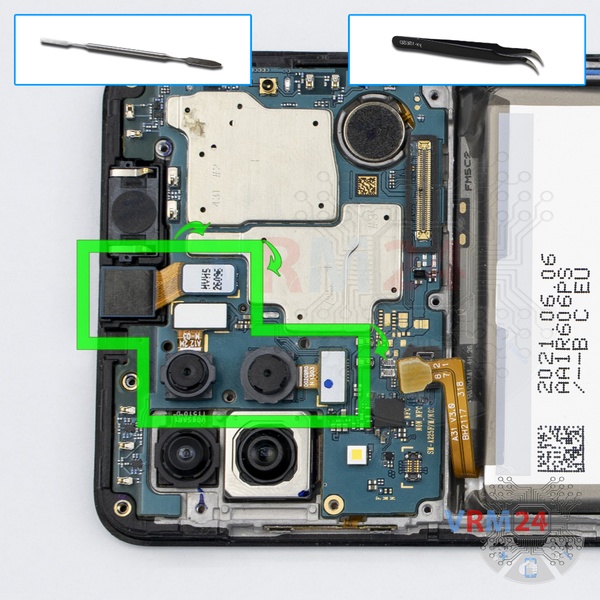

Retire os conectores e remova duas câmeras traseiras e uma câmera frontal (selfie).

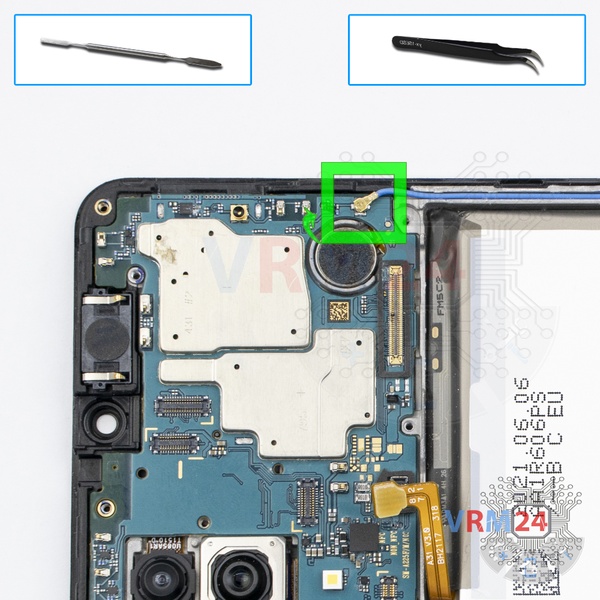

Desconecte o conector do cabo coaxial na placa-mãe.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

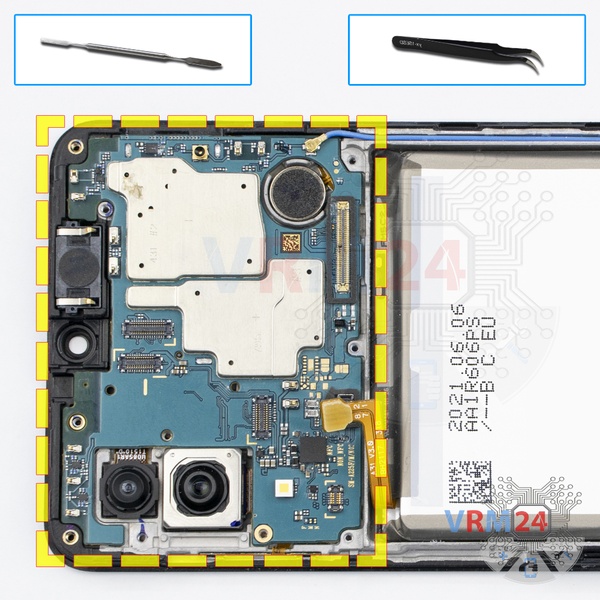

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

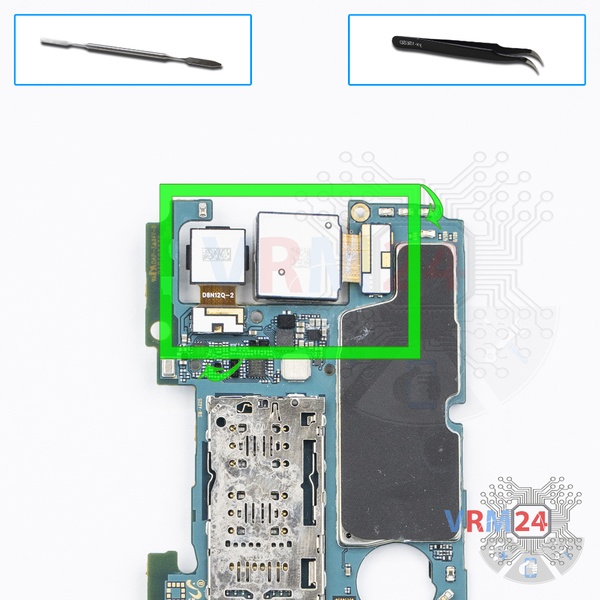

Retire os conectores e remova as duas câmeras traseiras.
