Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

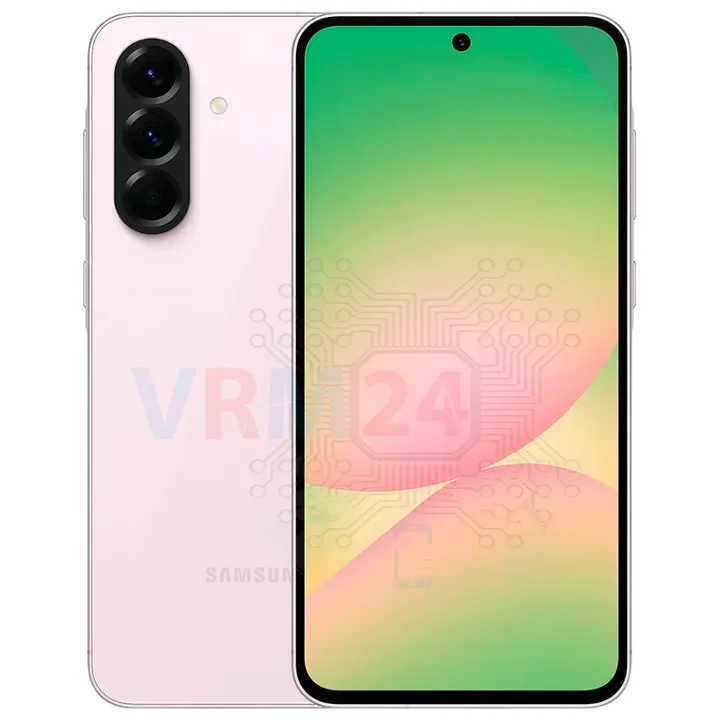

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy A56 SM-A566 (Samsung Galaxy A56 SM-A566V, SM-A566B, SM-A566B/DS, SM-A566E, SM-A566E/DS, SM-A5660) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 1/1

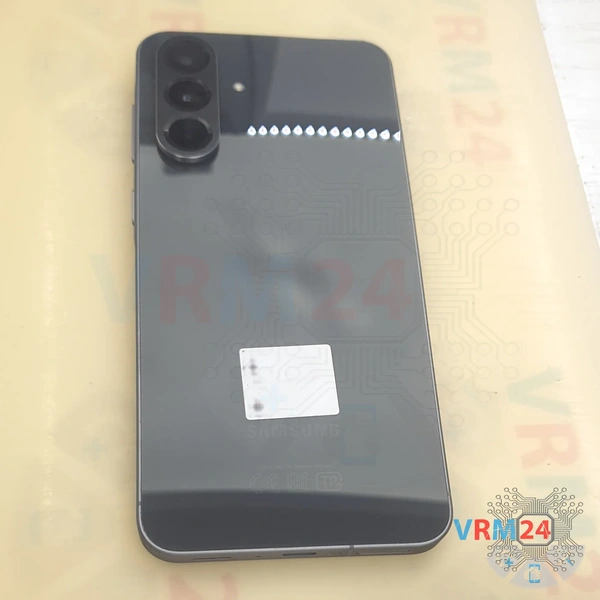

Passo 1. Antes da desmontagem!

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 2/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 2/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 2/3

Passo 2. Retire a bandeja

Primeiro, precisamos remover a bandeja do cartão SIM.

Para fazer isso, usamos uma ferramenta de ejetor especial. Insira -o no buraco e empurre gentilmente a bandeja do cartão.

Se a bandeja não sair facilmente, podemos usar também uma pinça para ajudar a removê -la.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 3/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 3/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 3/3 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 3/4

Passo 3. Abrir a tampa traseira

Em seguida, precisamos aquecer a superfície da tampa traseira a cerca de 70 graus Celsius ou 160 Fahrenheit. Nós usamos um tapete de aquecimento para isso, mas você também pode usar um secador de cabelo.

Após cerca de 5 - 7 minutos de aquecimento, podemos começar a remover a tampa traseira.

Para remover a tampa traseira, usamos um filme plástico fino. Este pode ser o filme de proteção de uma nova tela ou um filme da loja de papelaria. Insira-o cuidadosamente na lacuna entre a tampa traseira e o quadro médio e depois deslize-o delicadamente ao longo da borda para cortar a camada adesiva.

Como sempre, tenha cuidado especialmente na área da câmera para evitar danificar acidentalmente as lentes. É melhor não inserir o filme muito longe da capa, já que não sabemos o que pode estar embaixo de & mdash; Pode haver cabos planos lá.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 4/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 4/2

Passo 4. Protegendo lentes de câmera

Em seguida, precisamos cobrir as lentes da câmera usando um filme de proteção especial. Coloque -o cuidadosamente sobre as lentes, certificando -se de que ela grude na borda ao seu redor & mdash; não diretamente para o vidro.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 5/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 5/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 5/3

Passo 5. Desaparafusar os parafusos

Em seguida, desaparafuse os nove parafusos usando uma chave de fenda de 1,5 mm ou #000.

Coloque cuidadosamente os parafusos em uma superfície limpa em ordem, para evitar misturá -los.

Se houver houver, use uma pinça para removê -los.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 6/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 6/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 6/3

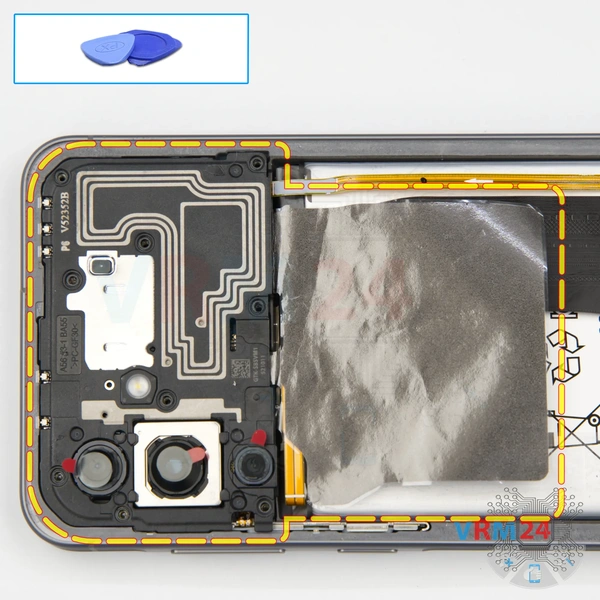

Passo 6. Abrir a tampa

Então, use uma ferramenta não metálica para retirar suavemente a capa superior, que inclui as linhas de antena e o alto-falante.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 7/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 7/2

Passo 7. Desligar o conector da bateria

Em seguida, usando uma ferramenta não metálica novamente, desconectamos o conector da bateria.

ℹ️️ Samsung Galaxy A56 SM-A566 Modelo tem uma bateria EB_BA566ABY com capacidade de 5000 mAh (também conhecida como bateria recarregável).


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 8/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 8/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 8/3

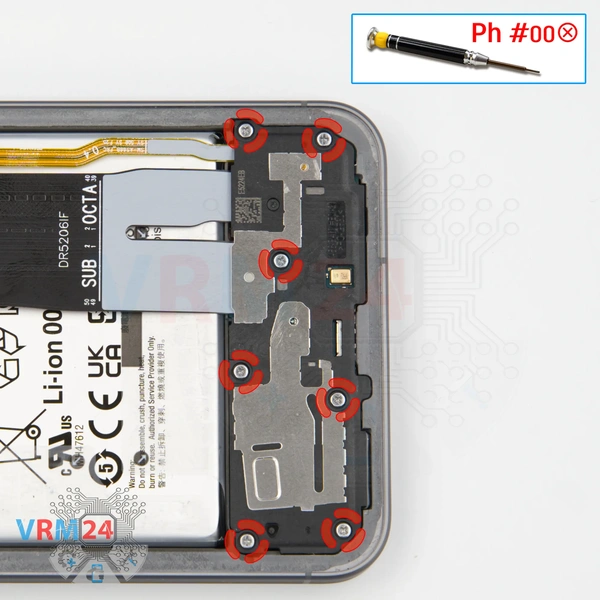

Passo 8. Desaparafusar os parafusos

Em seguida, passamos a desaparafusar os sete parafusos na seção inferior.

Use a mesma chave de fenda de 1,5 mm Phillips e coloque esses parafusos separadamente dos outros.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 9/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 9/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 9/3

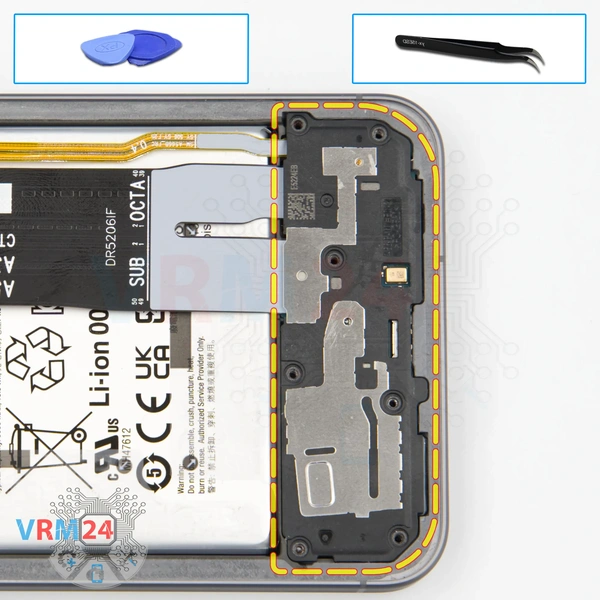

Passo 9. Retirar o altifalante

Em seguida, seguimos para desapegar a tampa inferior.

cuidadosamente, atreva -o no local correto, depois levante e remova a tampa com o alto -falante.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 10/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 10/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 10/3 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 10/4

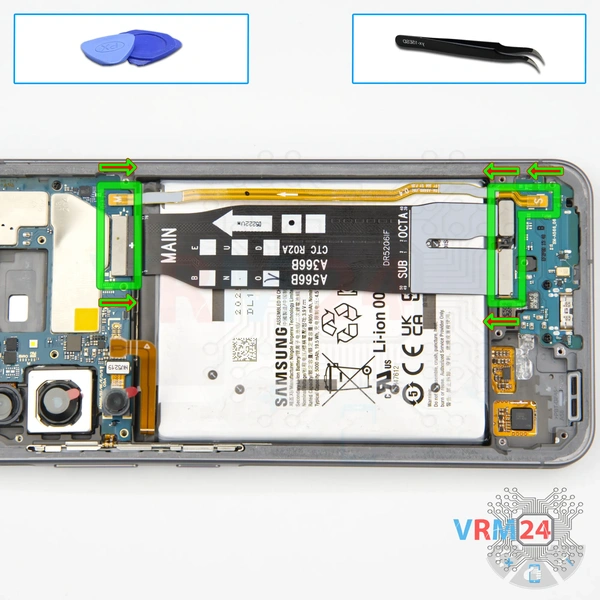

Passo 10. Desconectar os conectores

Agora podemos desconectar os cabos e deixar de lado os cabos entre a placa e a antena.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 11/1

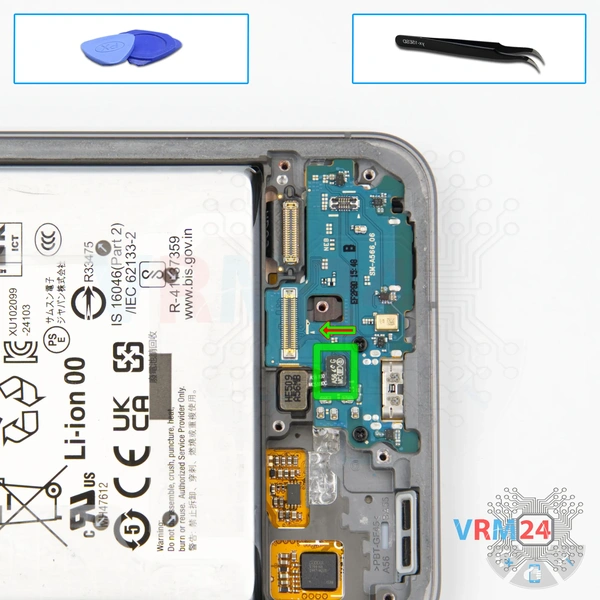

Passo 11. Desligar o conector

Desconecte também o conector do cabo do sensor de impressão digital.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 12/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 12/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 12/3

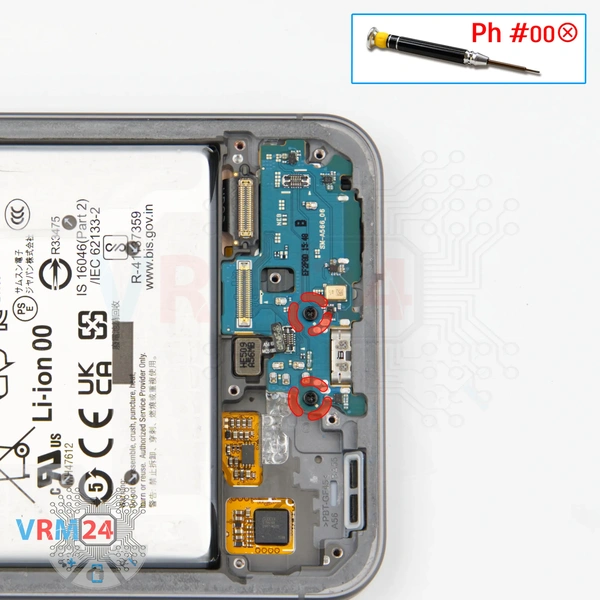

Passo 12. Desaparafusar os parafusos

Em seguida, desaparafuse os dois parafusos que prendem o sub-placa. Esses parafusos são diferentes dos anteriores, portanto, mantenha -os separados.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 13/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 13/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 13/3

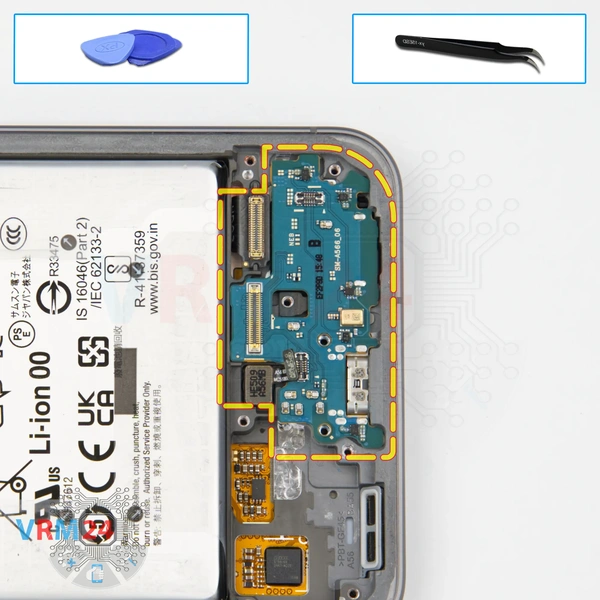

Passo 13. Remova a subplaca

Agora podemos desconectar o sub-placa.

cuidadosamente, retire -o no local correto, levante -o e remova -o.

Na parte traseira do sub-placa estão a porta de carregamento, microfone e conector do cartão SIM.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 14/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 14/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 14/3 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 14/4

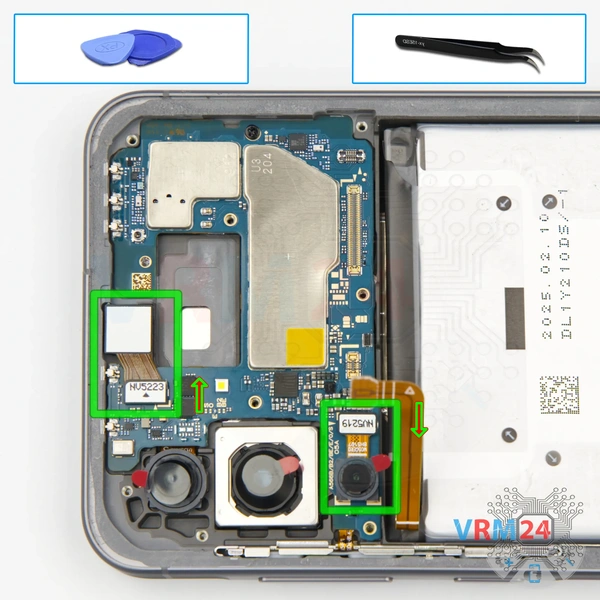

Passo 14. Retirar as câmaras

Passando para a placa principal. Primeiro, desconecte uma das câmeras traseiras e deixe de lado.

Em seguida, desconecte a câmera frontal. É uma boa idéia cobrir sua lente para impedir que a poeira se acalme. Em seguida, coloque a câmera frontal de lado também.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 15/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 15/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 15/3

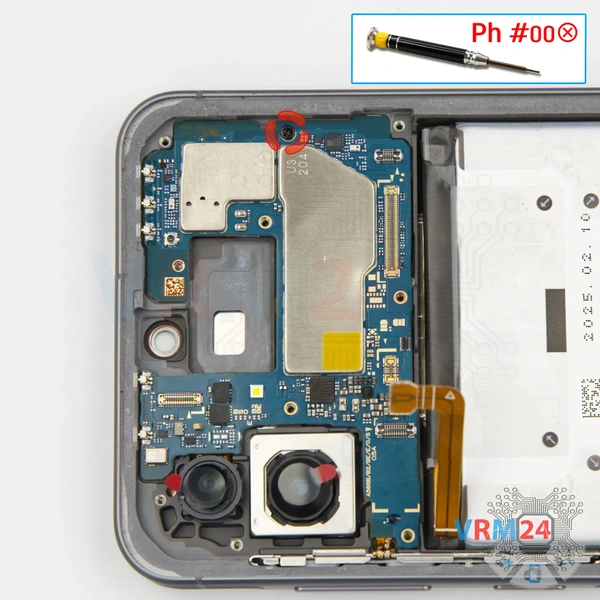

Passo 15. Desaparafusar um parafuso

Antes de remover a placa -mãe, precisamos desaparafusar um único parafuso que o proteja.

Use uma chave de fenda Phillips #000 para isso.

Este parafuso é diferente dos outros, portanto, mantenha -o separado.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 16/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 16/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 16/3

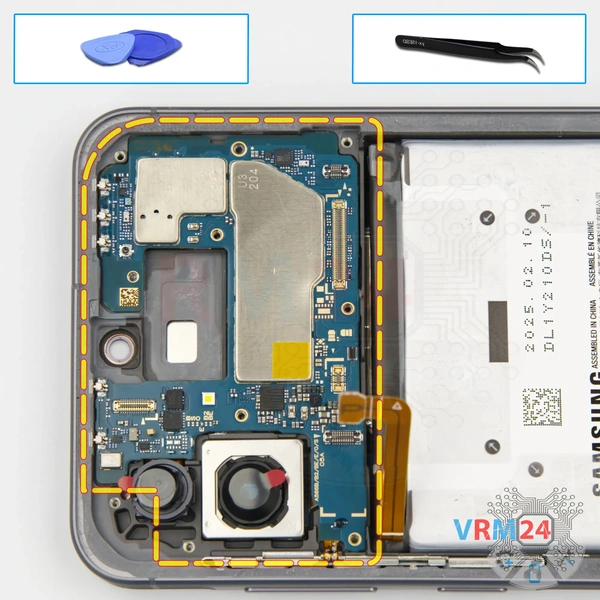

Passo 16. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito por força. Certifique -se de que nada está atrapalhando ou segurando a placa de circuito.

A placa -mãe, também, pode ser anexada com acessórios como travas ou ganchos, tenha cuidado.

⚠️️ Não dobra a placa de circuito ao removê -la ou empurre as ferramentas sob ela. Sem o conhecimento de si mesmo, você pode danificar componentes ou cabos por dentro.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 17/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 17/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 17/3

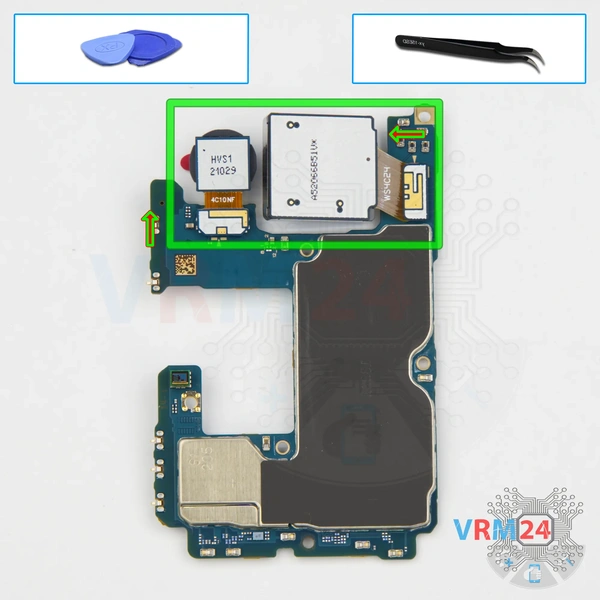

Passo 17. Retirar as câmaras

Então viramos a placa -mãe e podemos desconectar as câmeras traseiras. Uma vez que eles se destacam, podemos colocar a placa principal e as câmeras de lado.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 18/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 18/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 18/3 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 18/4 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 18/5

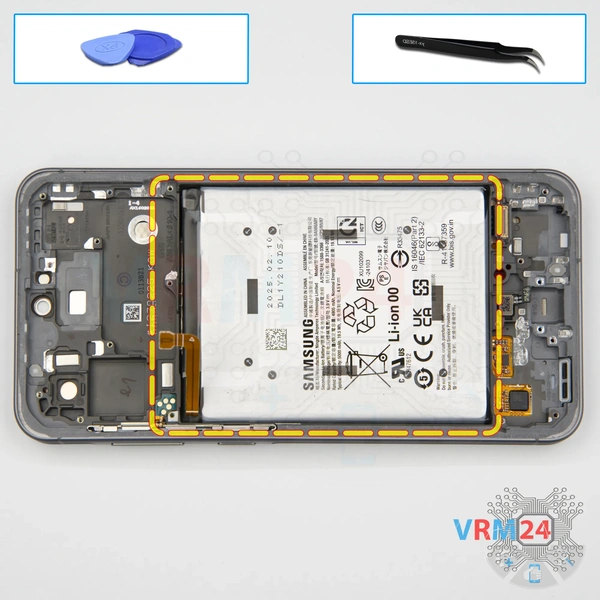

Passo 18. Retirar a bateria

E, finalmente, tudo o que a esquerda é para remover a bateria.

A Samsung introduziu um ótimo novo recurso: seus telefones agora têm quatro guias de puxar claras, cada uma marcada com uma seta mostrando a direção para puxar para liberação da bateria.

puxe cuidadosamente cada guia na direção indicada. A bateria é mantida no lugar apenas por essas guias "não há adesivo por baixo.

Esta é uma melhoria significativa que facilita muito a remoção da bateria, especialmente em comparação com os modelos mais antigos da Samsung, onde as abas adesivas azuis eram frequentemente soldadas e difíceis de desapegar.

Depois que todas as guias forem liberadas, use uma ferramenta para levantar suavemente a bateria, tomando cuidado para não punir ou danificar a carcaça da bateria.


Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 19/1 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 19/2 Como desmontar Samsung Galaxy A56 SM-A566 por si mesmo, Passo 19/3

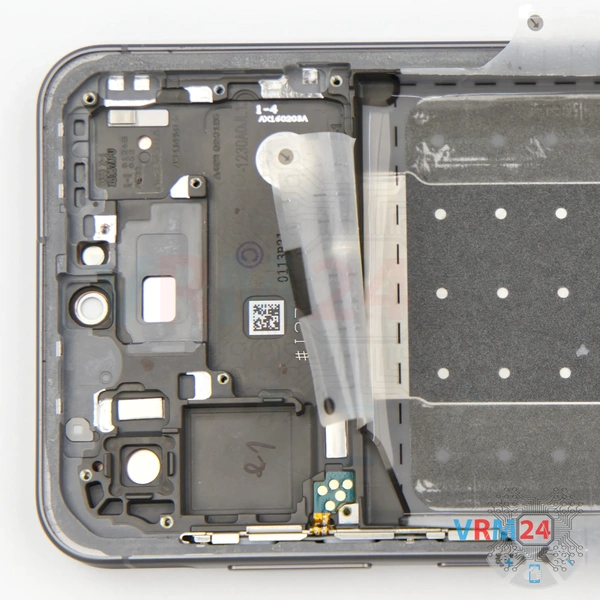

Passo 19. Na moldura de ecrã permaneceu

ℹ️️ No quadro de exibição permaneceu: sensor de impressão digital, botões laterais.

Instruções detalhadas de desmontagem do Samsung Galaxy A56 SM-A566 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Samsung Galaxy A56 SM-A566 — Samsung Galaxy A56 SM-A566V, SM-A566B, SM-A566B/DS, SM-A566E, SM-A566E/DS, SM-A5660 lançado para mercados em diferentes países.
