Dificuldade de desmontagem:
Difícil
Duração:
14 min

Ferramentas recomendadas

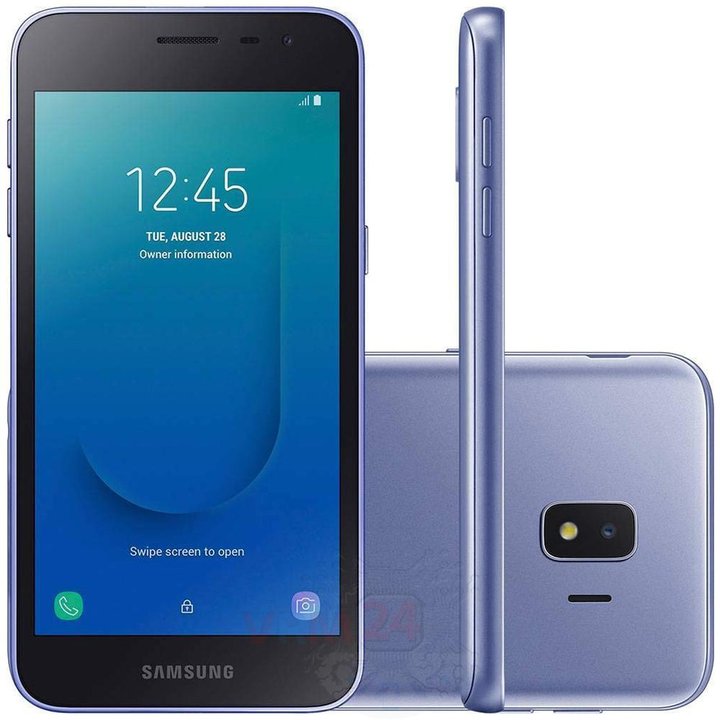

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy J2 Core SM-J260 (Samsung SM-J260F/DS (Global); SM-J260M/DS (LATAM); SM-J260Y/DS (Philippines); SM-J260G/DS (India)) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 1/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 1/2

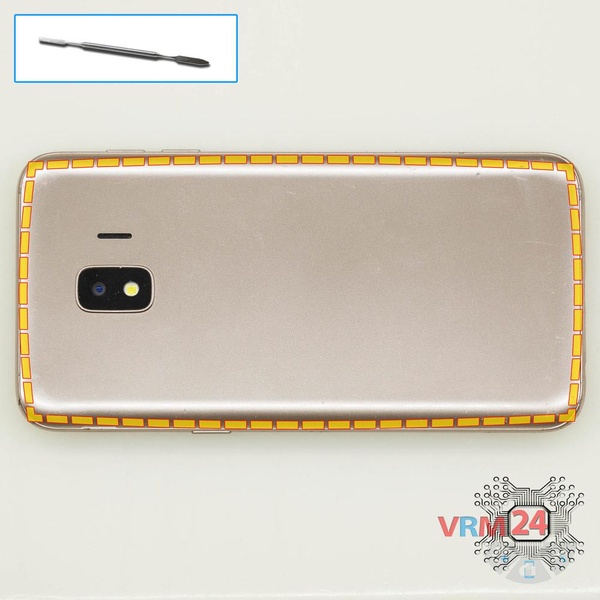

Passo 1. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 2/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 2/2

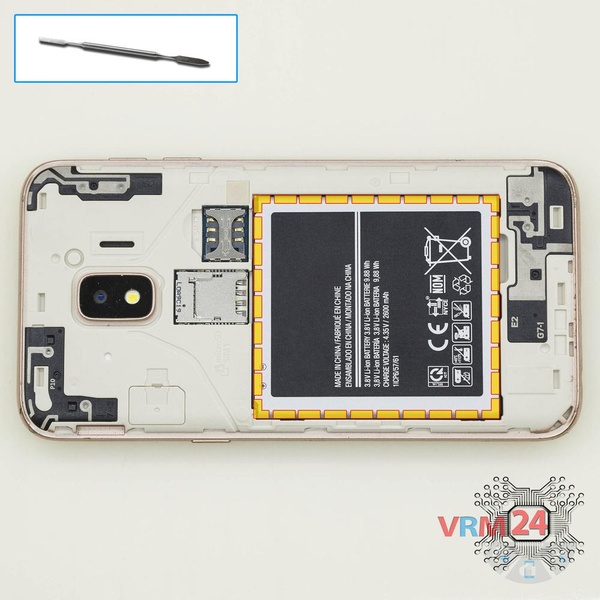

Passo 2. Retirar a bateria

Abra a borda, levante e remova a bateria. Na tampa do meio há um pequeno recuo para facilitar o processo de remoção da bateria.

ℹ️️ O modelo Samsung Galaxy J2 Core SM-J260 possui uma bateria EB-BG360BBE / CBE / CB com capacidade de 2600 mAh (também conhecida como bateria recarregável).


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 3/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 3/2

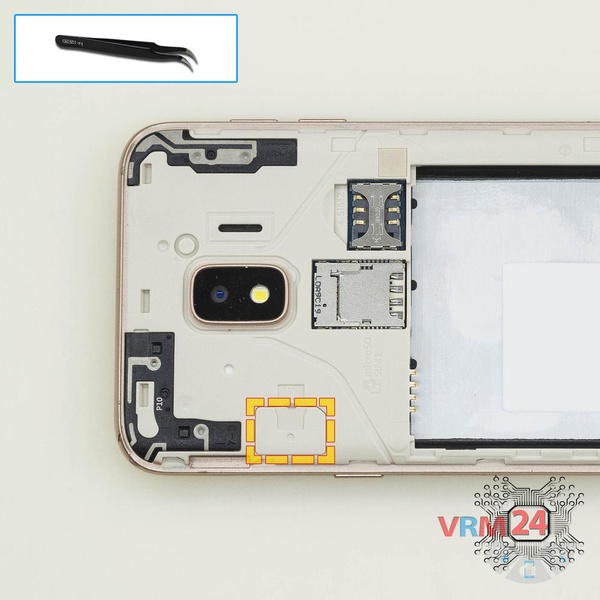

Passo 3. Abrir a tampa

Abra a borda, solte e remova a pequena escotilha que esconde o conector do módulo de exibição.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 4/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 4/2

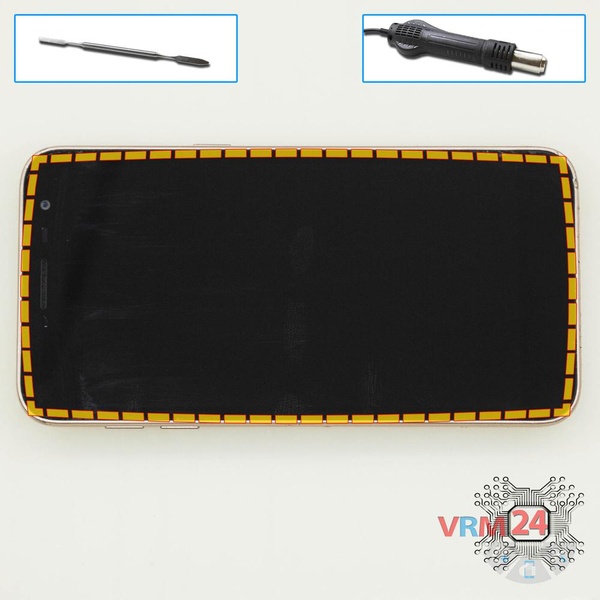

Passo 4. Abrir o módulo do ecrã

⚠️️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade porque o processo começa com a desmontagem do módulo de exibição. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos que você entre em contato com um centro de atendimento especializado.

Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C / 125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 5/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 5/2

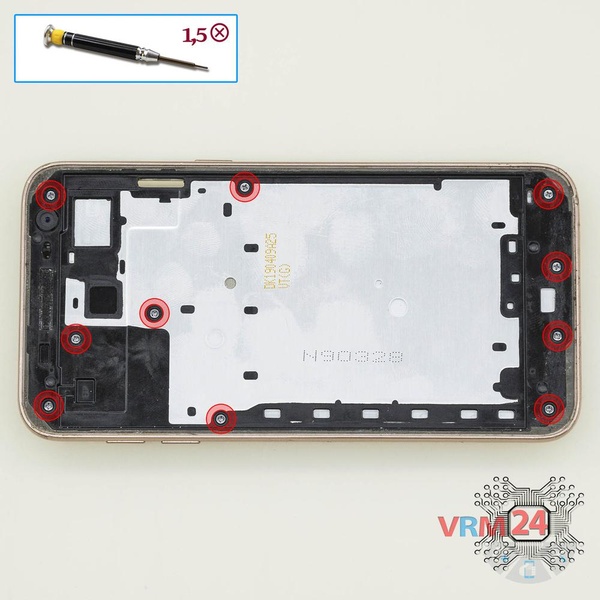

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 10 parafusos.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 6/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 6/2

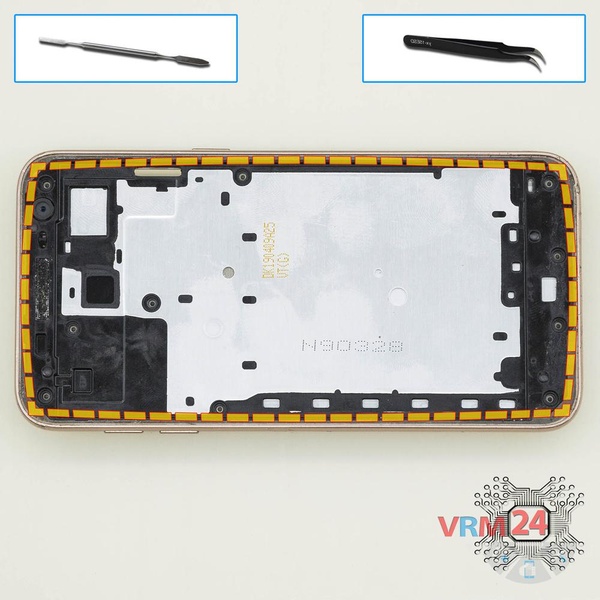

Passo 6. Abrir a tampa do meio

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda soltando os clipes e removendo a tampa do meio com um alto-falante. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito na placa de circuito.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 7/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 7/2 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 7/3

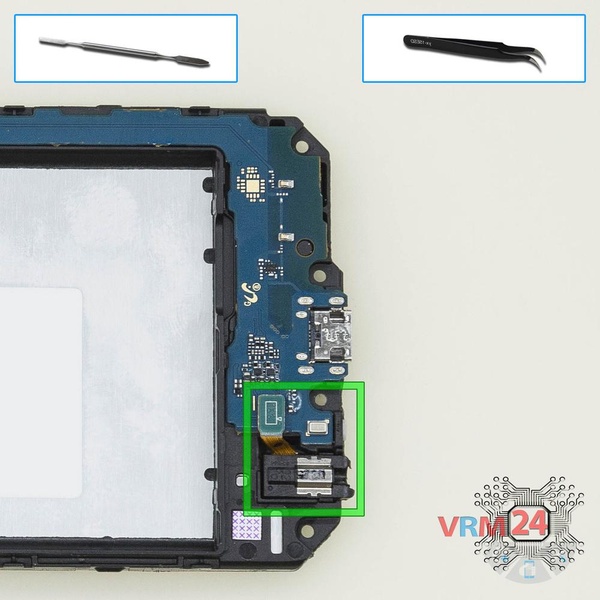

Passo 7. Retirar a tomada dos auscultadores

Abra a borda, desconecte o conector e desconecte o soquete do fone de ouvido.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 8/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 8/2

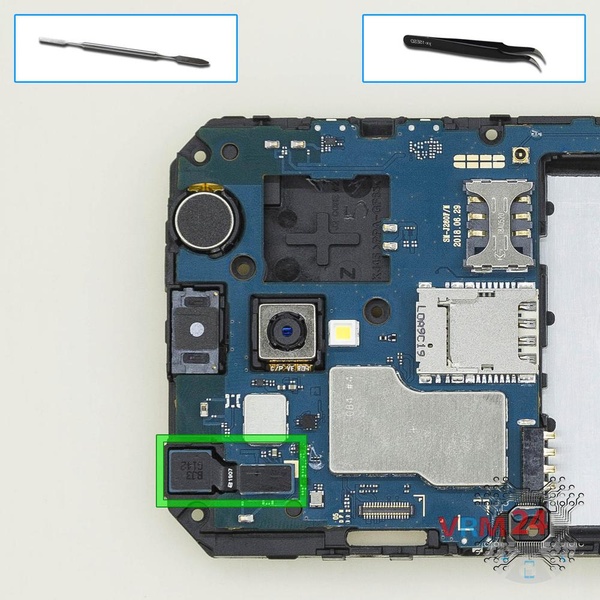

Passo 8. Retirar a câmara frontal

Desconecte o conector e remova a câmera frontal (selfie).


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 9/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 9/2

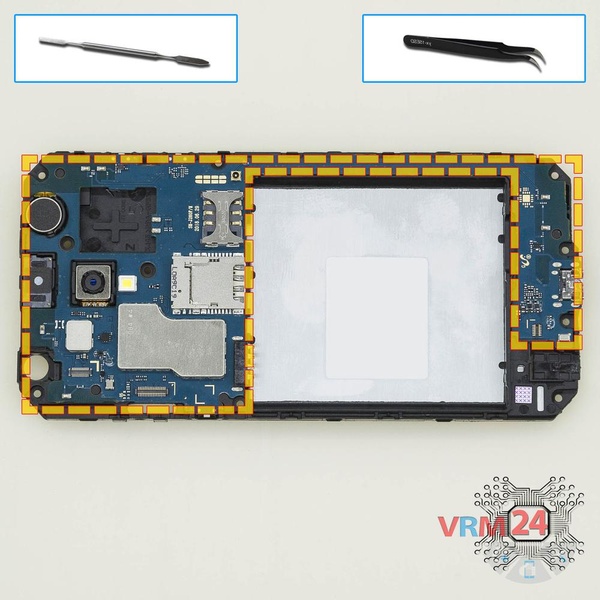

Passo 9. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 10/1 Como desmontar Samsung Galaxy J2 Core SM-J260 por si mesmo, Passo 10/2

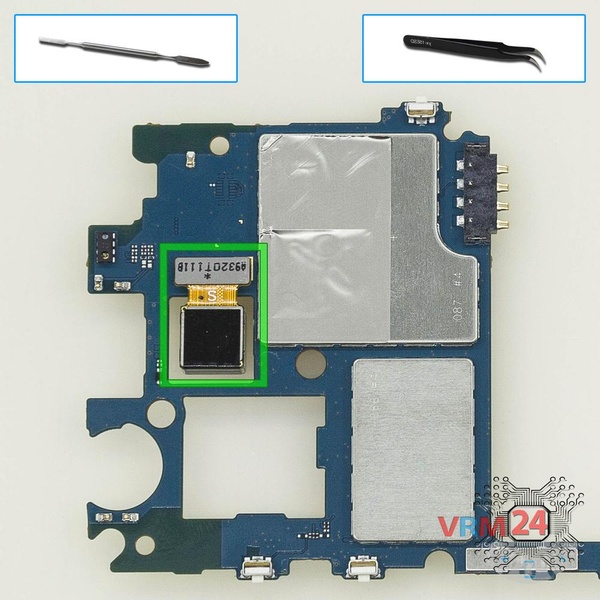

Passo 10. Retirar a câmara traseira

Desconecte o conector e remova a câmera principal (traseira).

Instruções detalhadas de desmontagem do Samsung Galaxy J2 Core SM-J260 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem duro complexidade e demora cerca de 14 minutos no tempo.
O nosso manual é adequado para todos os modelos Samsung Galaxy J2 Core SM-J260 — Samsung SM-J260F/DS (Global); SM-J260M/DS (LATAM); SM-J260Y/DS (Philippines); SM-J260G/DS (India) lançado para mercados em diferentes países.
