Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

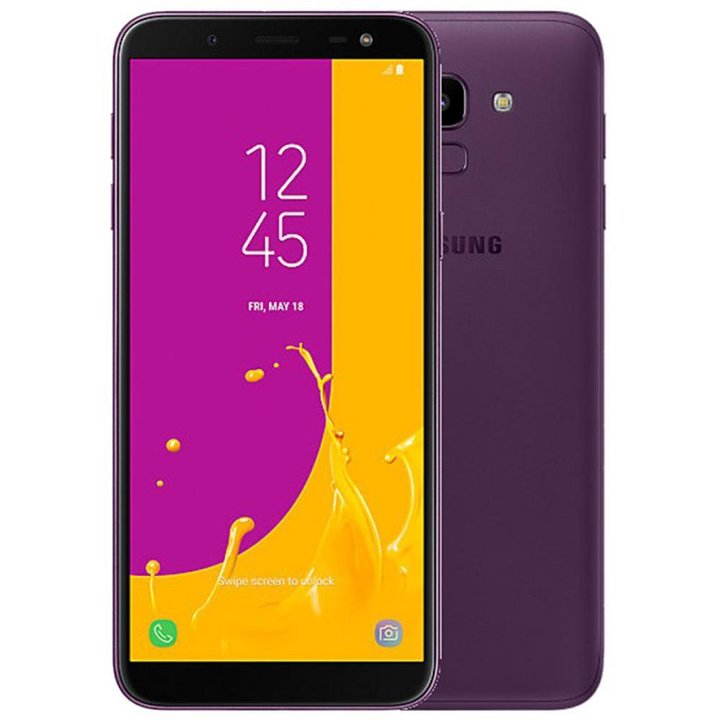

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy J6 (2018) SM-J600 (Samsung Galaxy J6 (2018) J600F/DS (Global DS); J600G/DS (India) & Samsung Galaxy On6) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 1/1

Passo 1. Abrir o módulo do ecrã

⚠️️ Atenção! A desmontagem tem no máximo 3ª dificuldade pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos que entre em contato com um centro de serviço especializado.

Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento é de 50°C; C / 125° F.

Use um filme plástico fino ou palheta para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a borda mais distante dos cabos ou botões FFC.

Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra e em detalhes, ao final das instruções.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 2/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 2/2

Passo 2. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 19 parafusos.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 3/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 3/2

Passo 3. Abrir a tampa do meio

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e separe a tampa do meio da caixa.

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 4/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 4/2 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 4/3 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 4/4 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 4/5

Passo 4. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Samsung Galaxy J6 (2018) SM-J600 possui uma bateria EB-BJ800ABE com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, desconecte o conector do soquete do fone de ouvido.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 5/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 5/2

Passo 5. Retirar a câmara frontal

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 6/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 6/2

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a placa-mãe.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 7/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 7/2

Passo 7. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 8/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 8/2

Passo 8. Retirar a tomada dos auscultadores

Erga a borda e remova o conjunto com um soquete de fone de ouvido e microfone.


Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 9/1 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 9/2 Como desmontar Samsung Galaxy J6 (2018) SM-J600 por si mesmo, Passo 9/3

Passo 9. Na capa do meio

ℹ️️ Na tampa do meio permaneceu: o alto-falante do fone de ouvido, alto-falante, bateria.

Instruções detalhadas de desmontagem do Samsung Galaxy J6 (2018) SM-J600 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Samsung Galaxy J6 (2018) SM-J600 — Samsung Galaxy J6 (2018) J600F/DS (Global DS); J600G/DS (India) & Samsung Galaxy On6 lançado para mercados em diferentes países.
