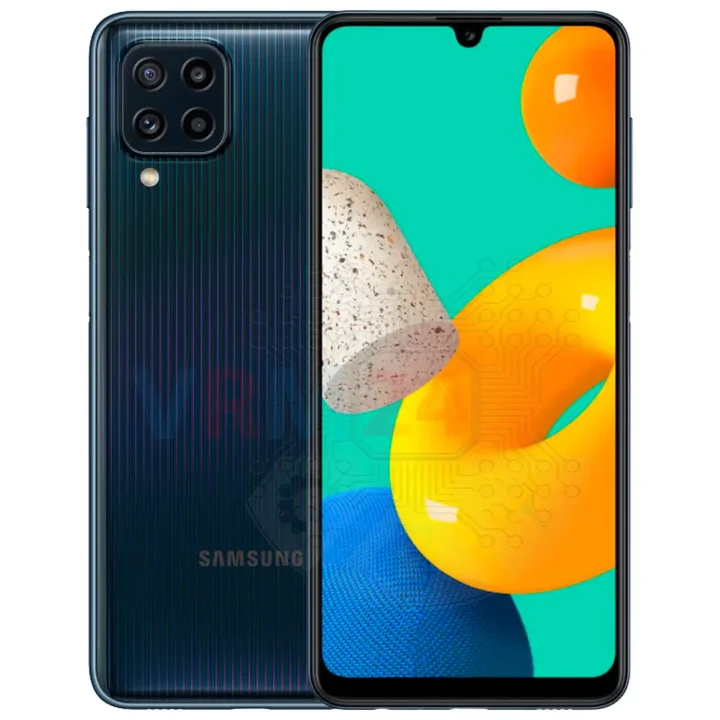

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy M32 SM-M325 (Samsung Galaxy M32 Prime, SM-M325FV, SM-M325FV/DS, SM-M325F/DS, SM-M325F) com a descrição de cada passo e o conjunto de ferramentas necessárias.

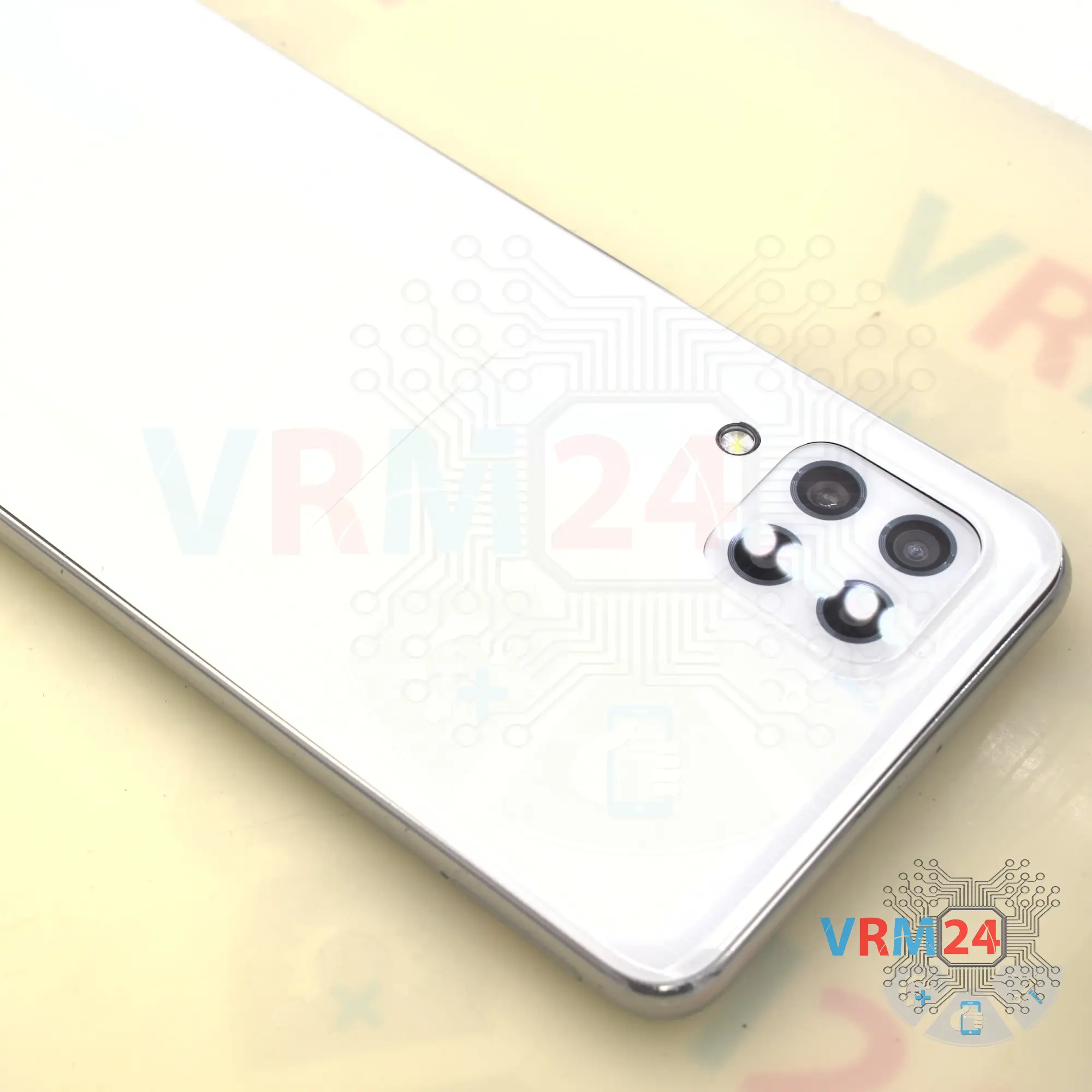

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

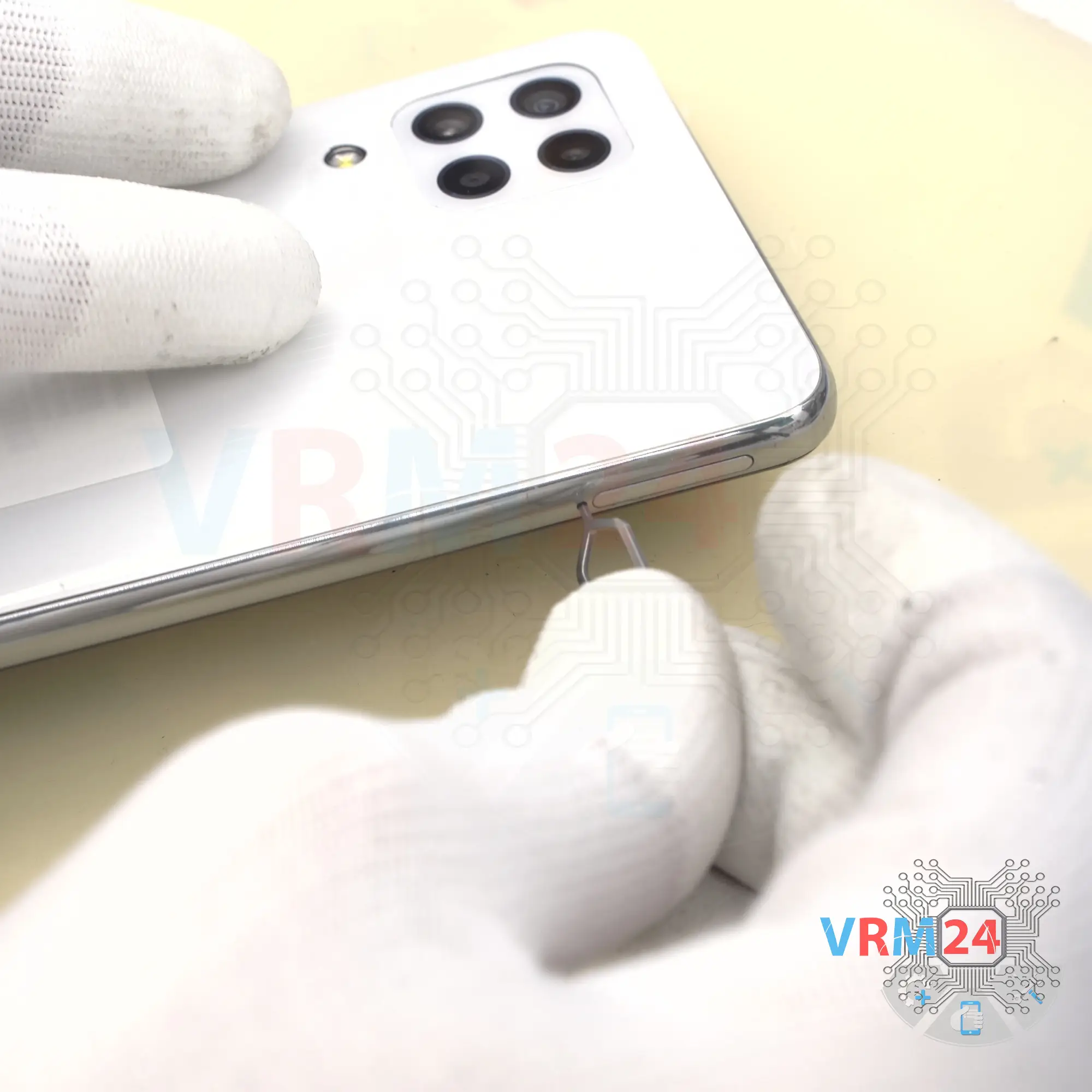

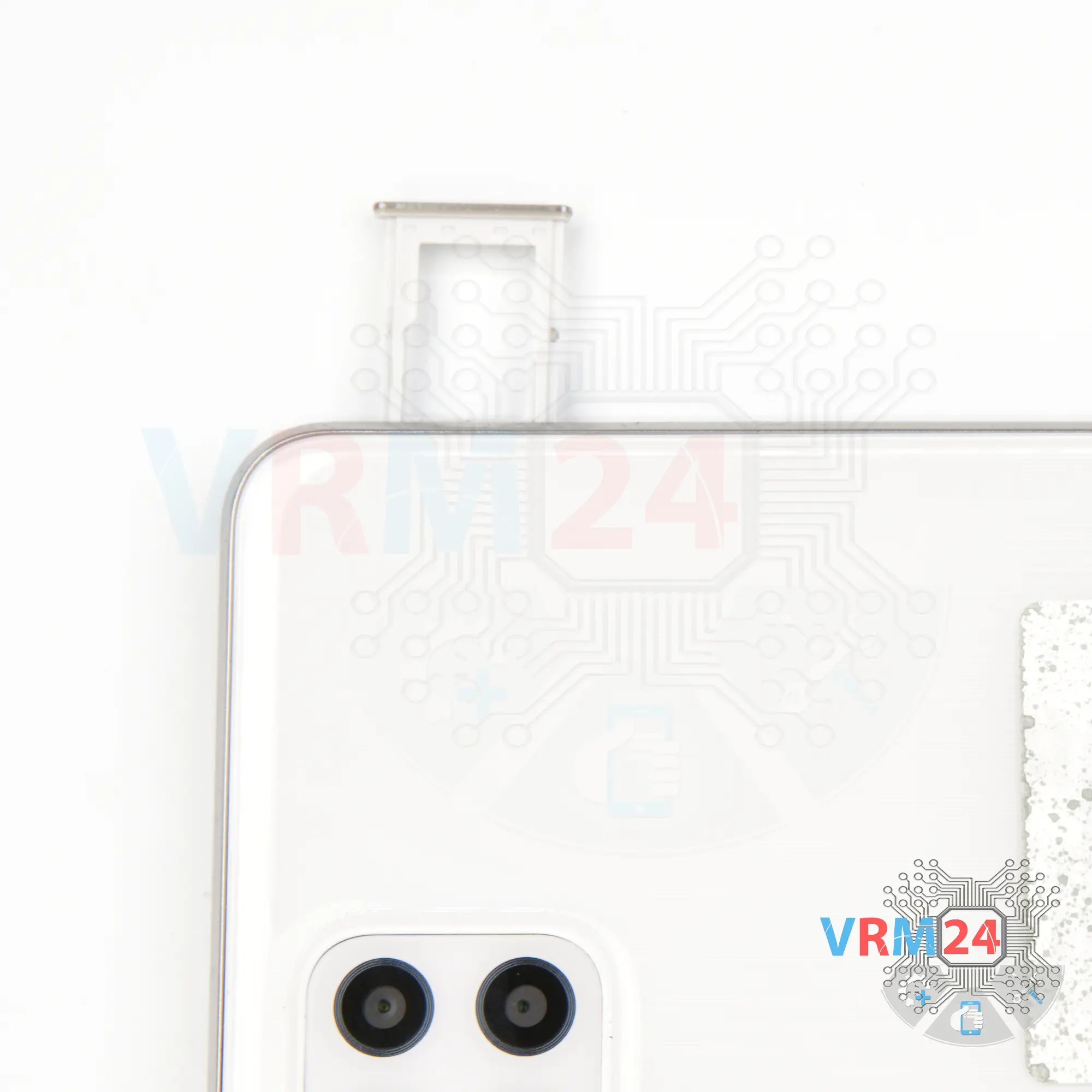

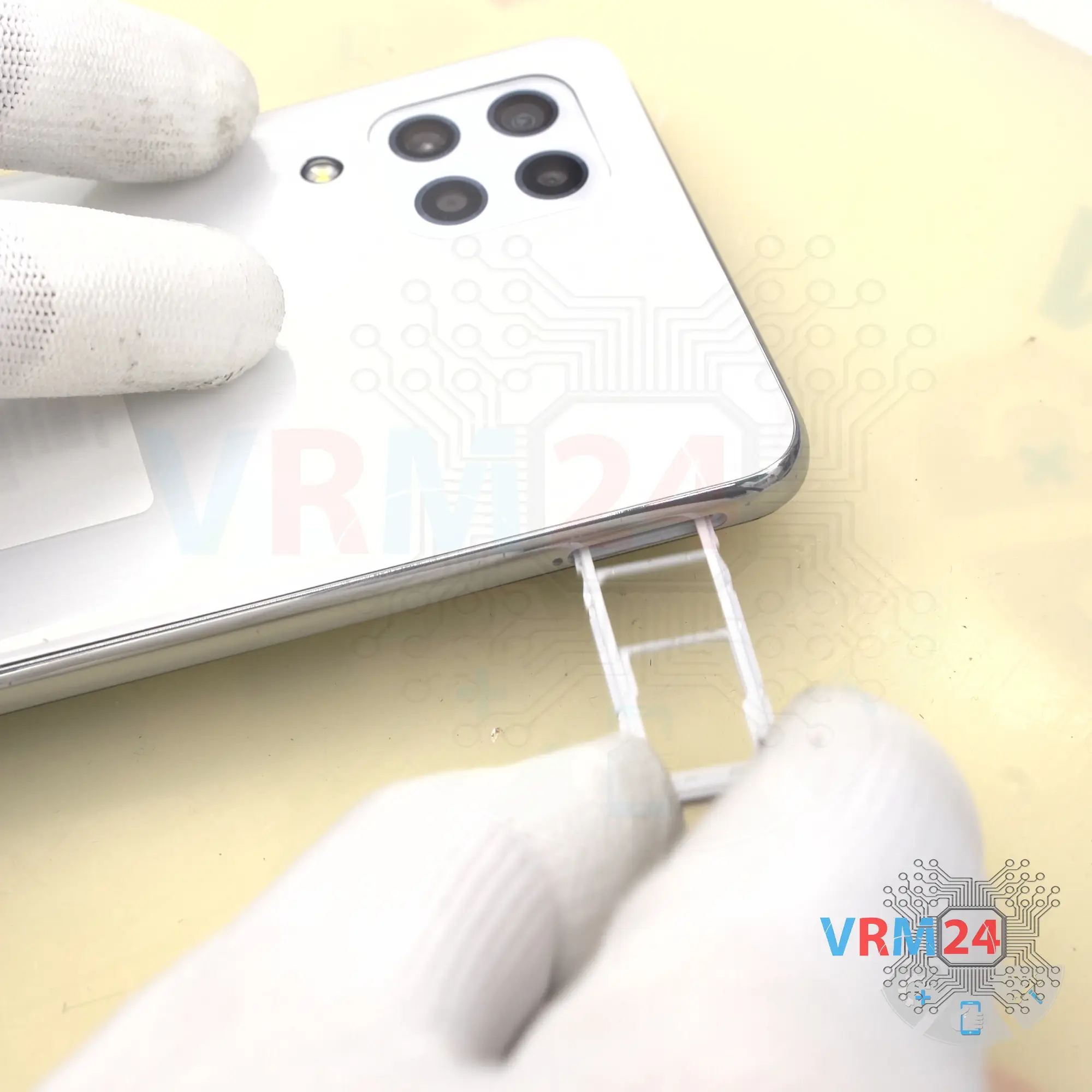

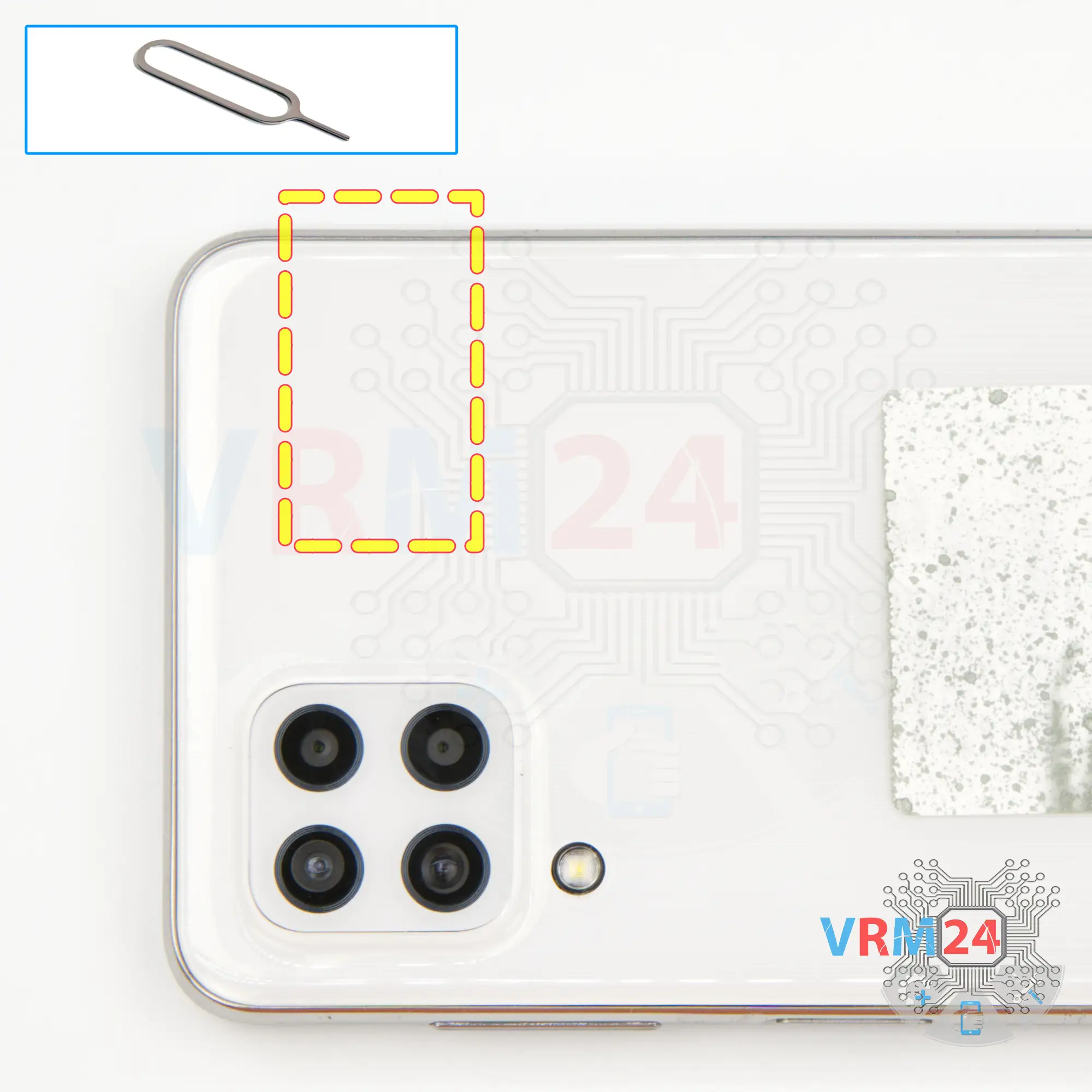

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

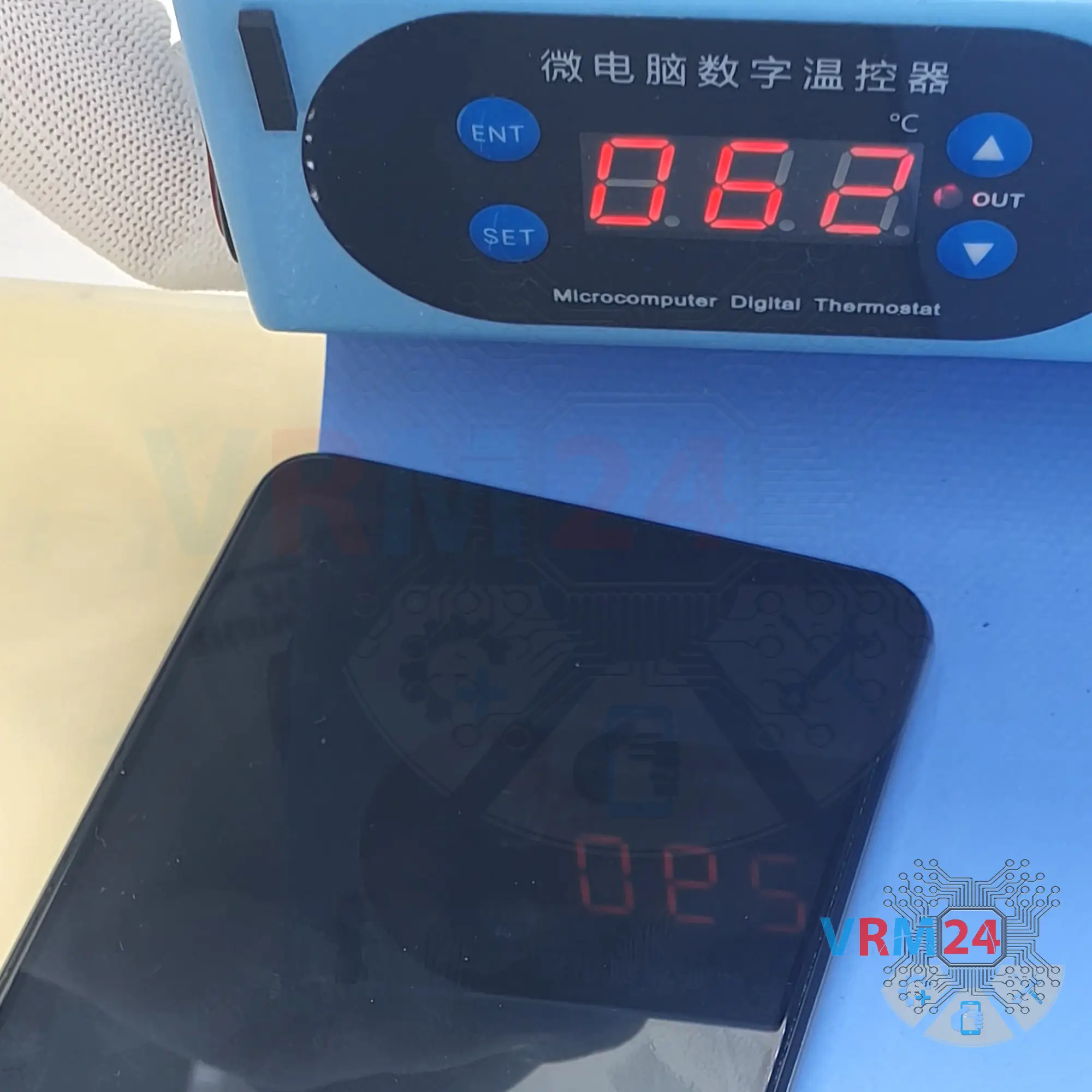

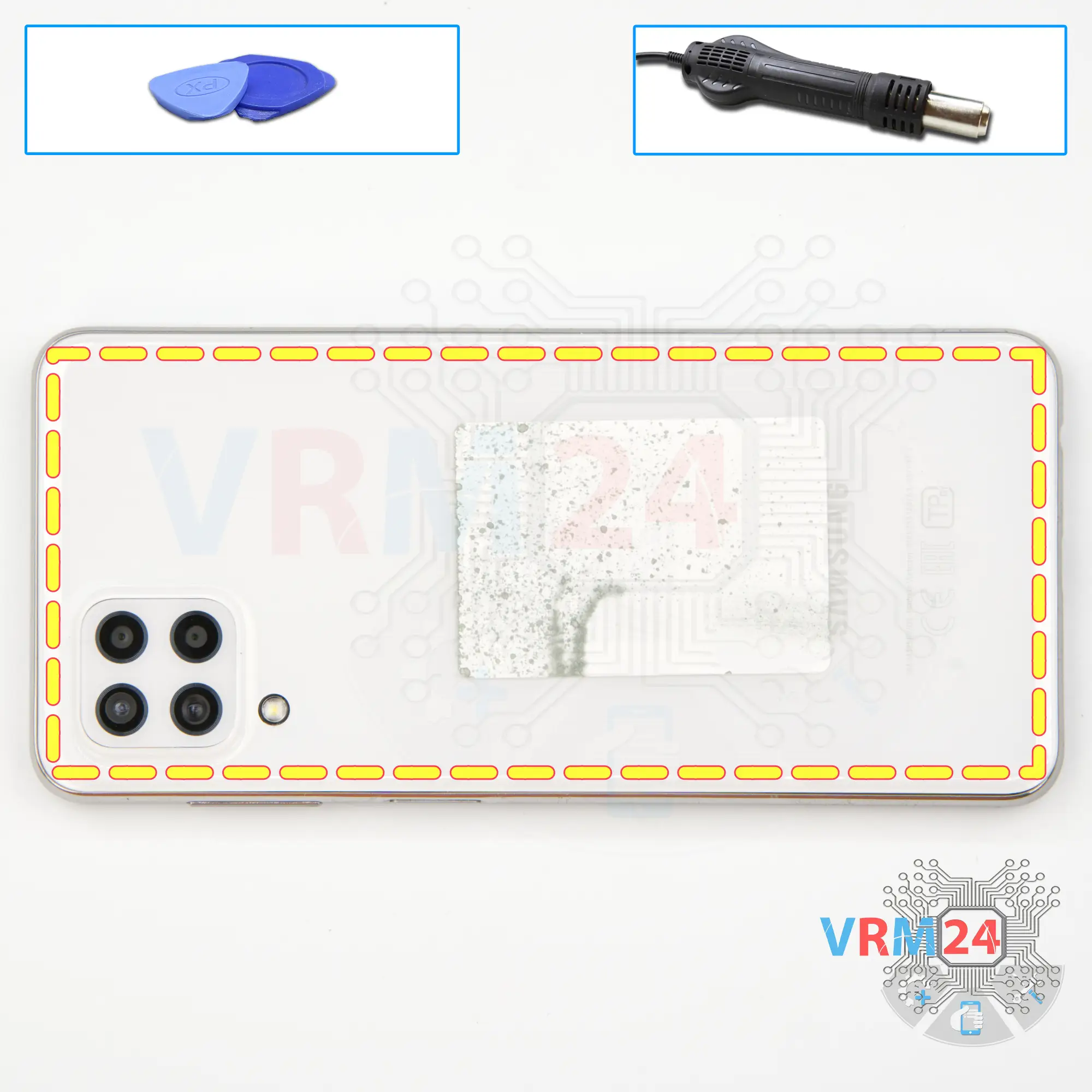

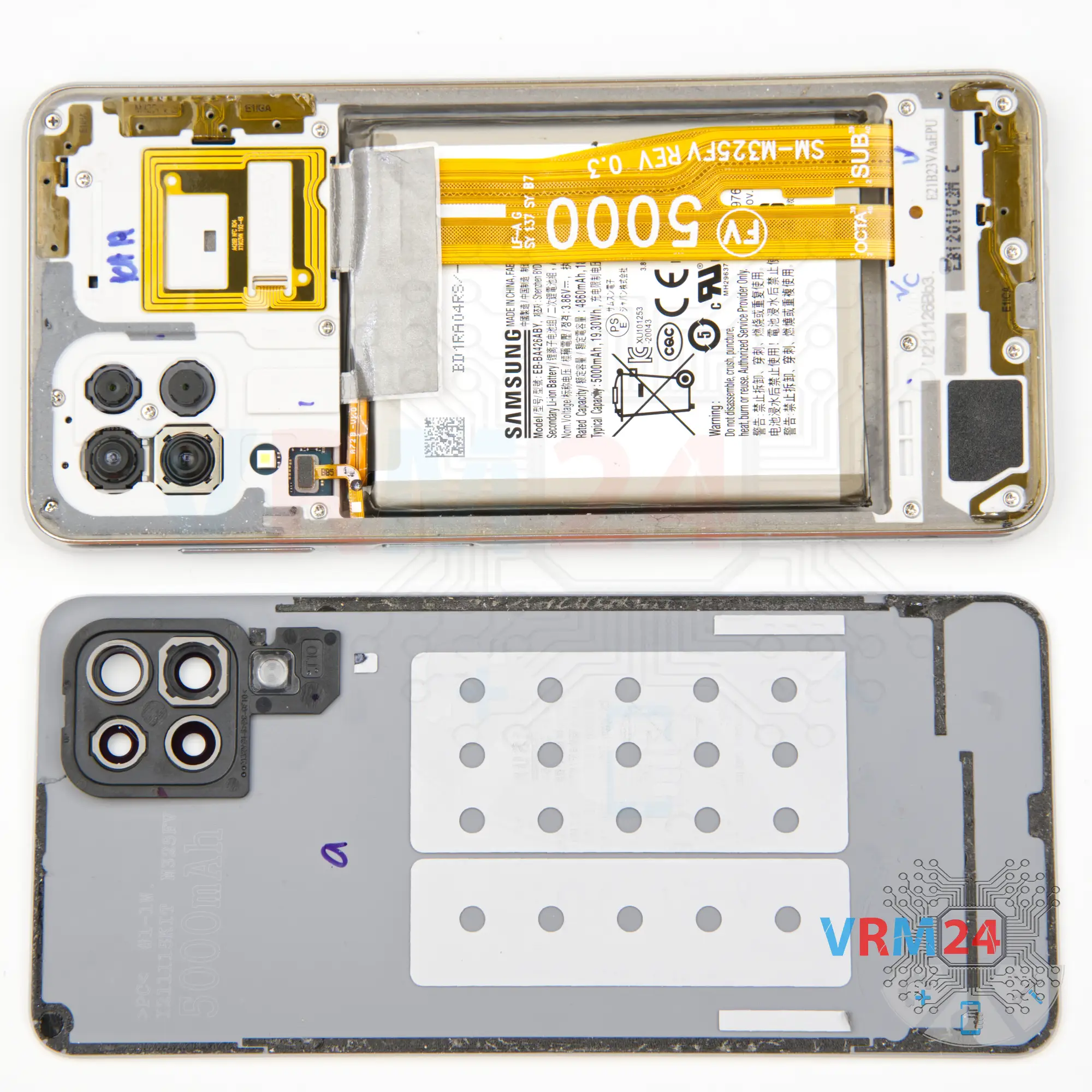

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da contracapa deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento é de 50°C; C / 125° F.

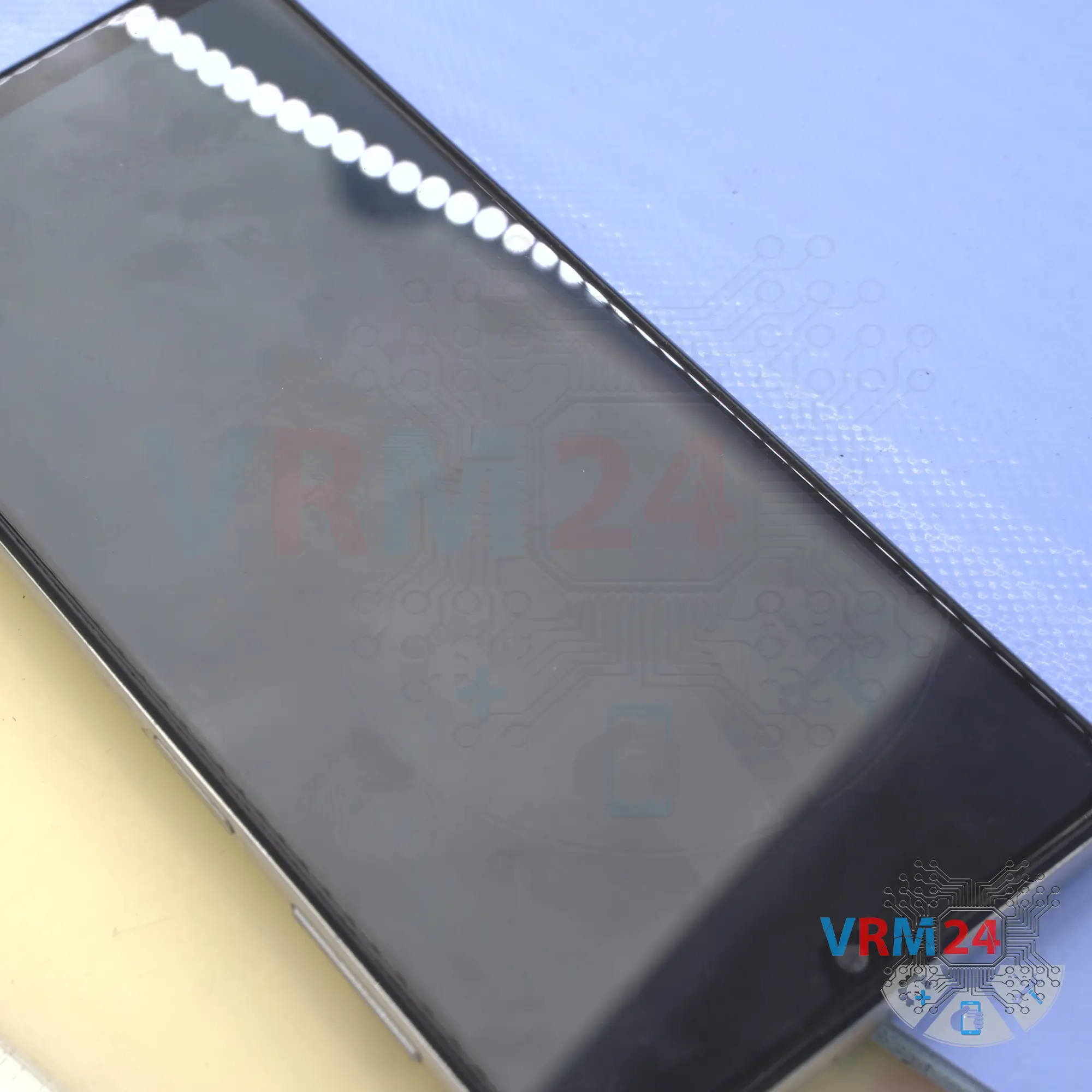

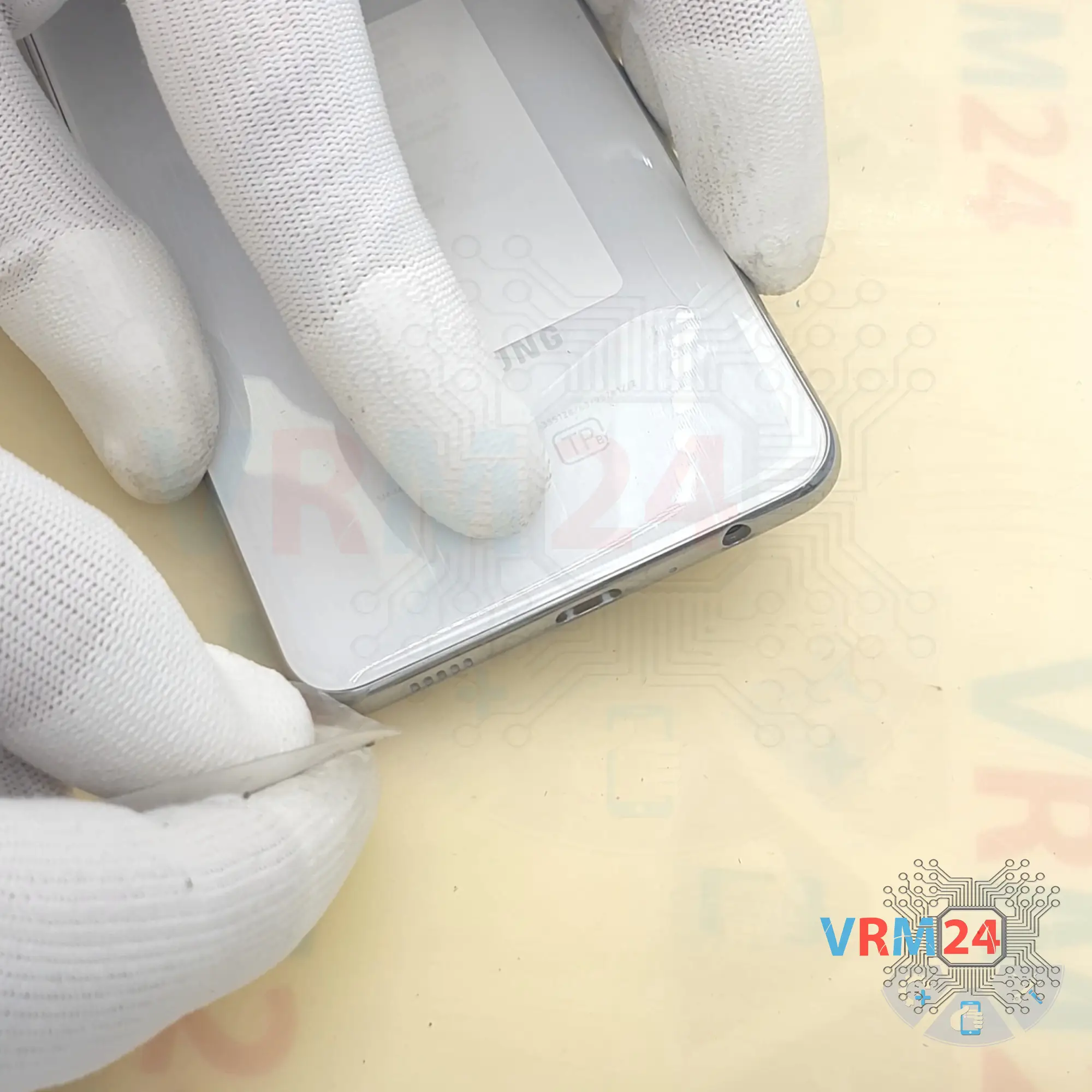

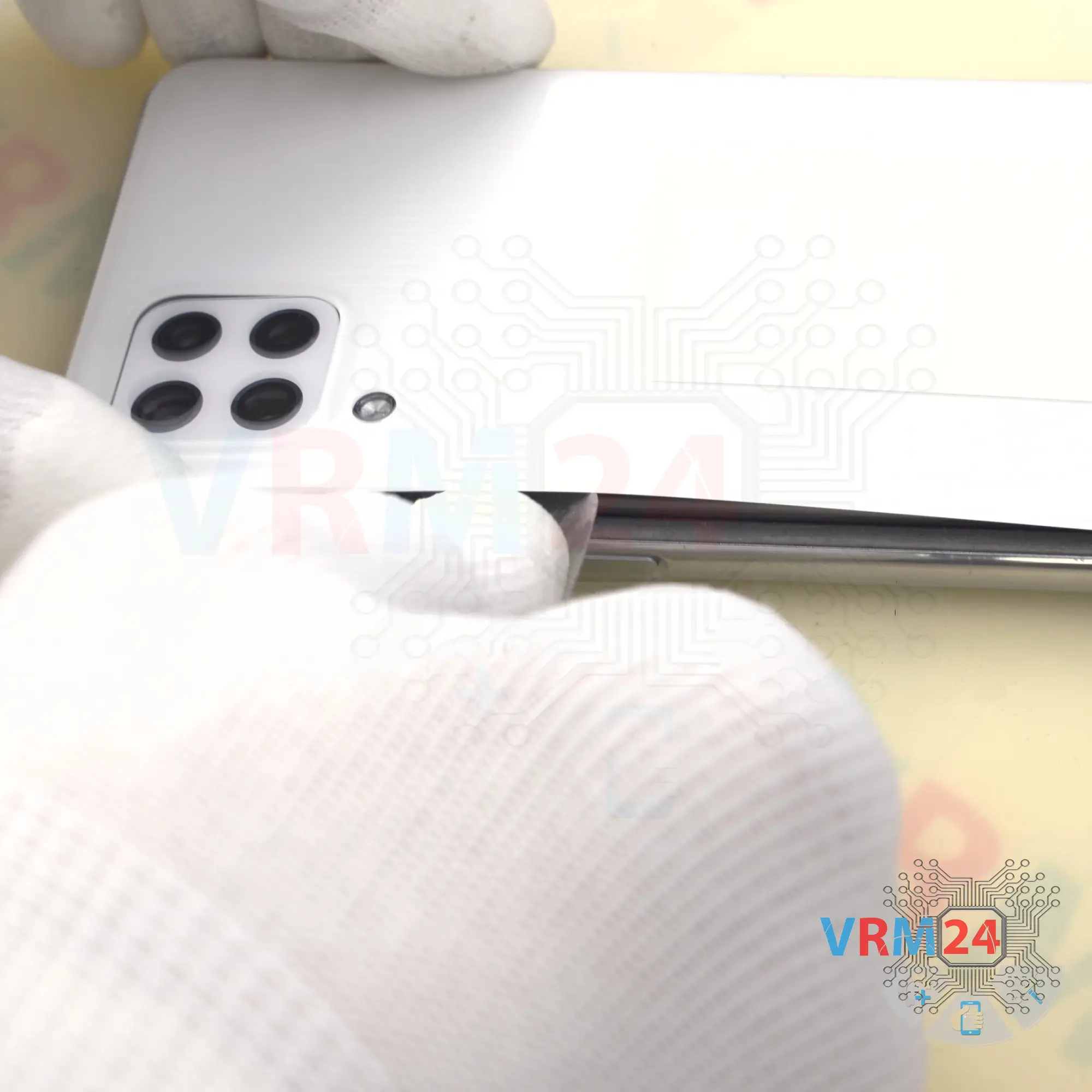

Use um filme plástico fino ou palheta para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a borda mais distante dos cabos ou botões FFC.

Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.

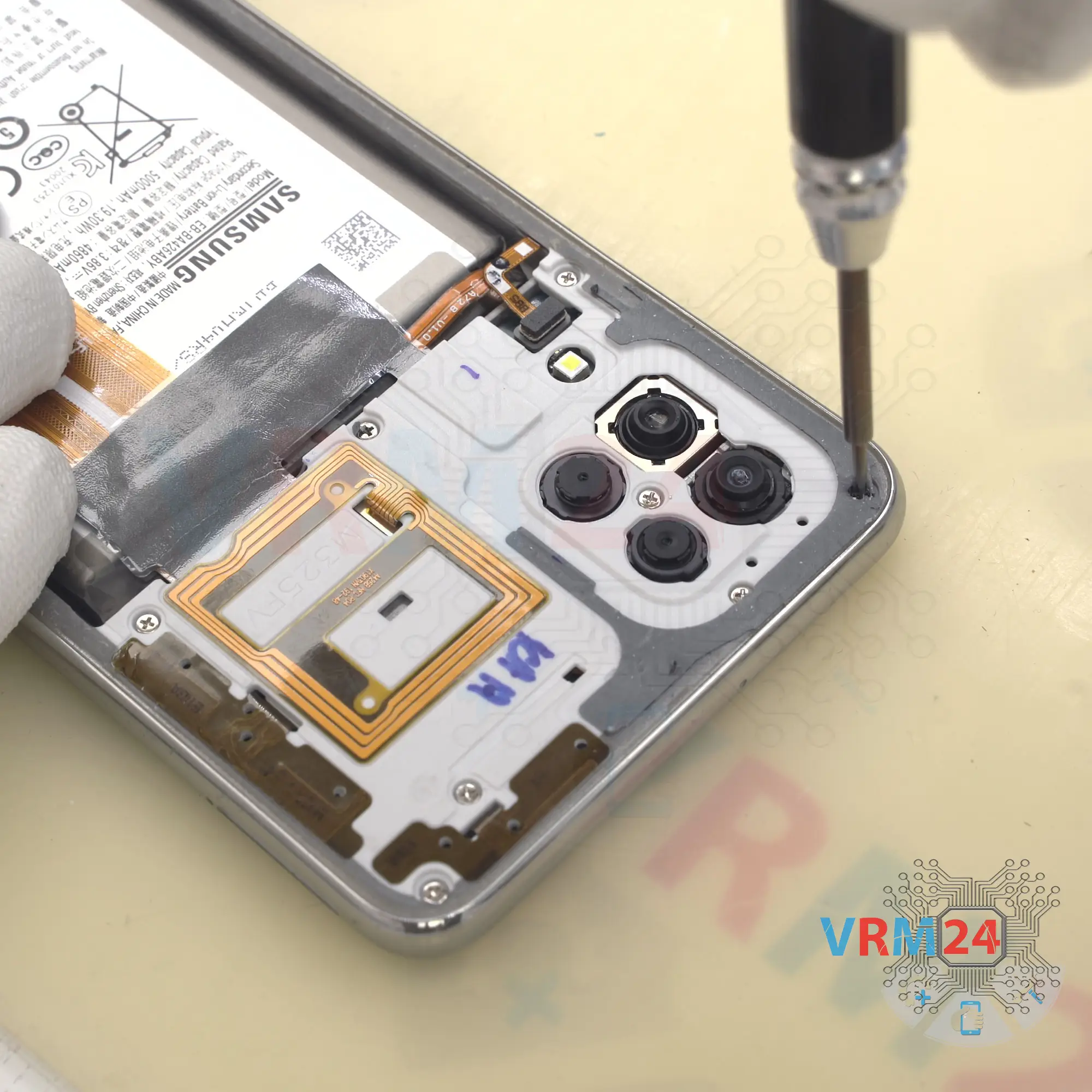

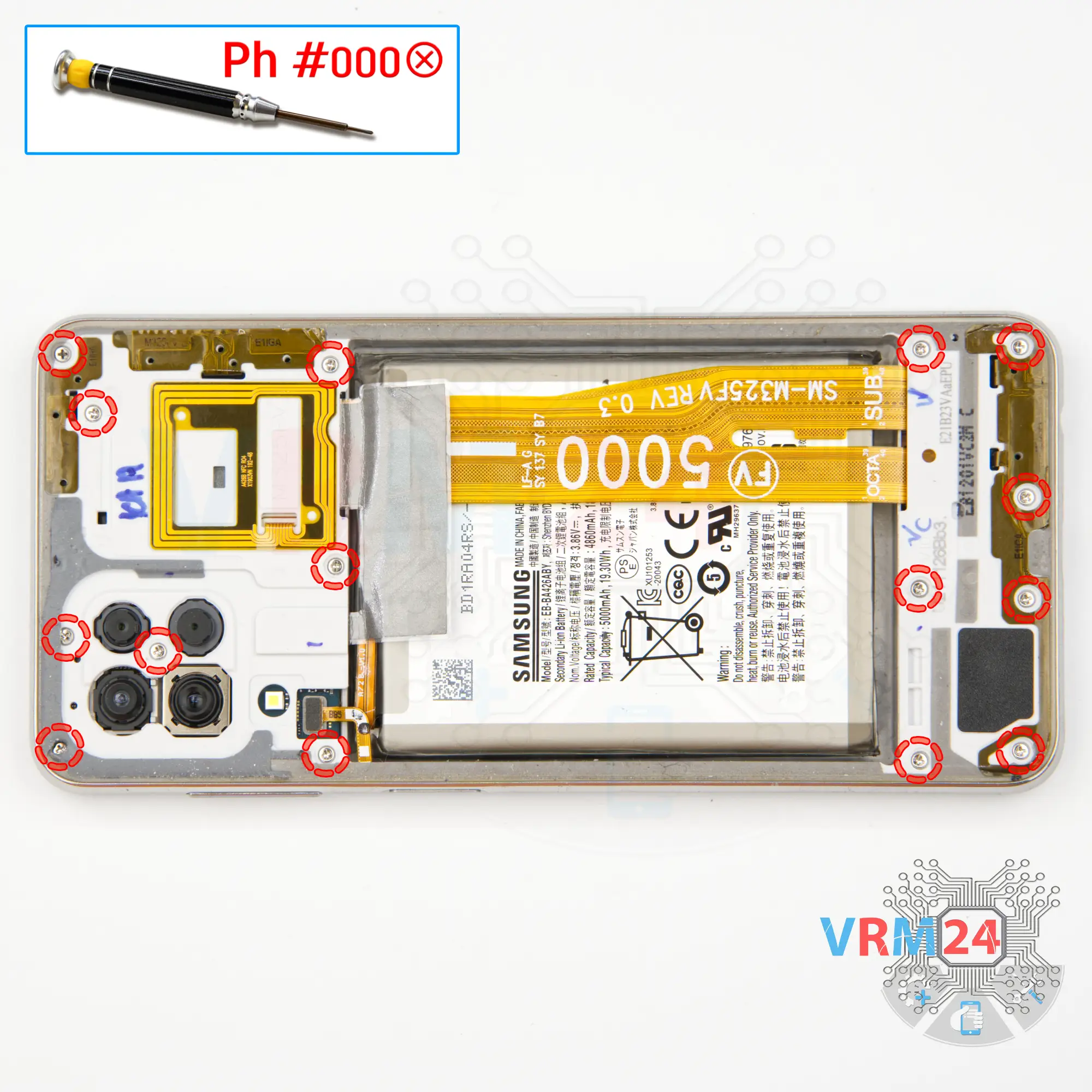

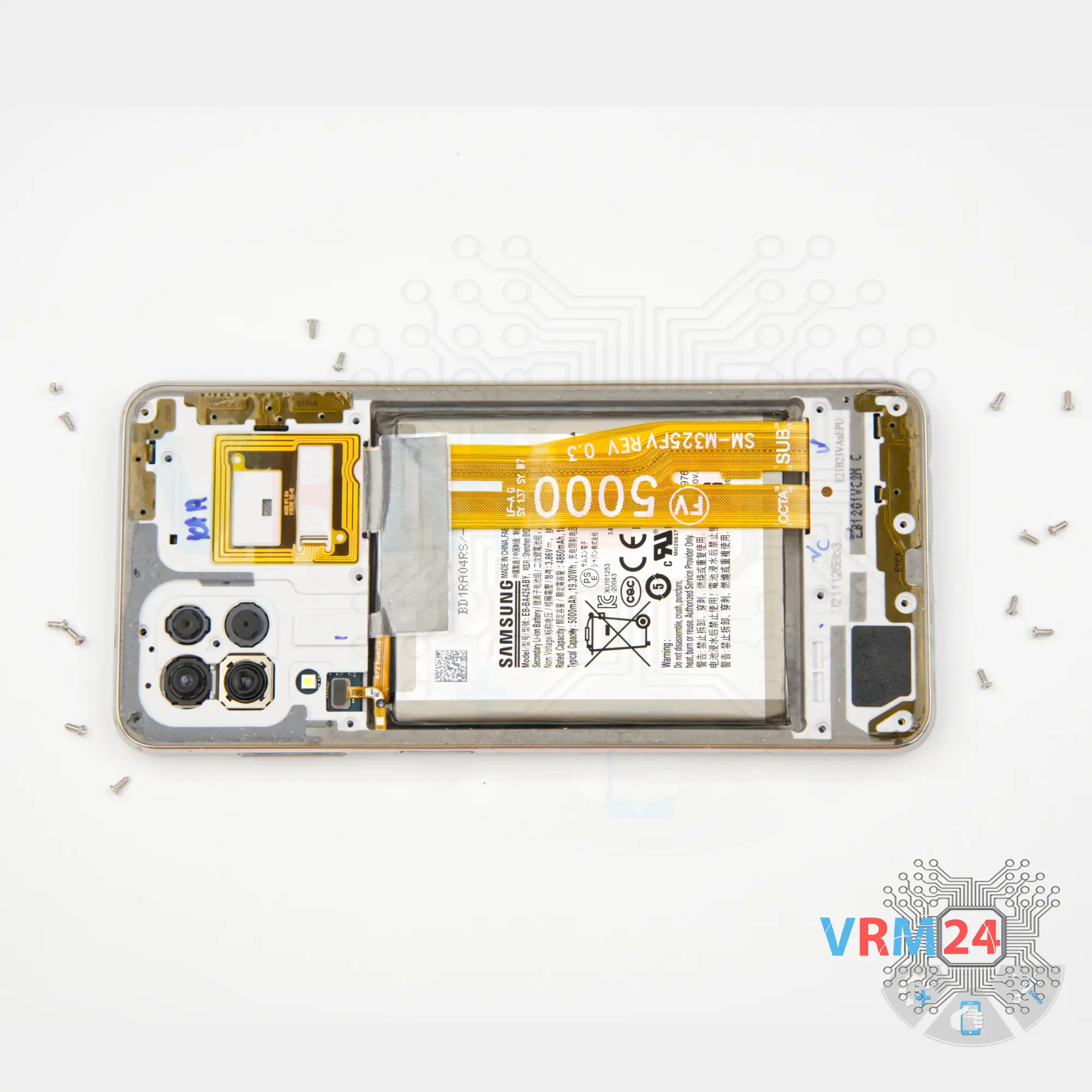

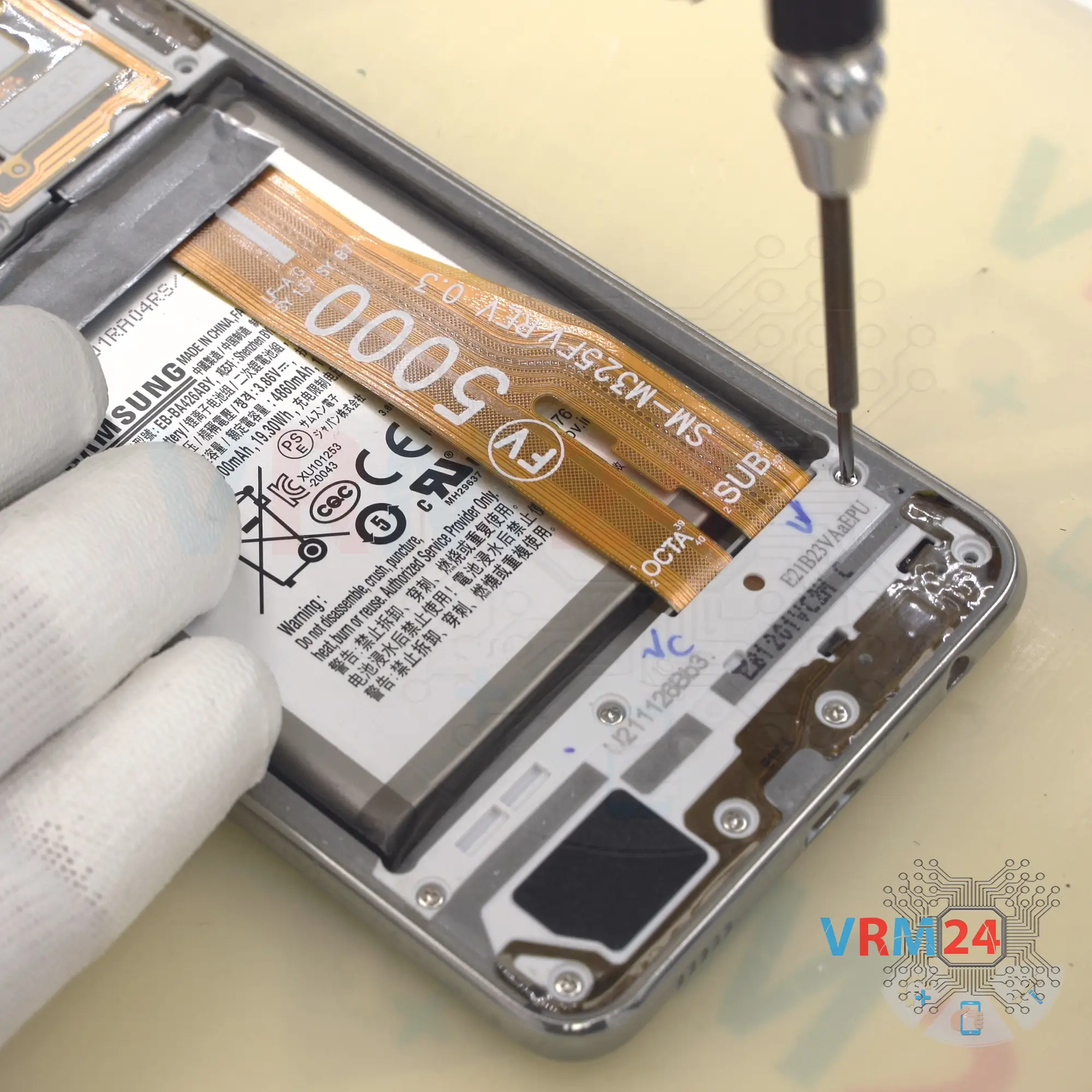

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os quinze parafusos.

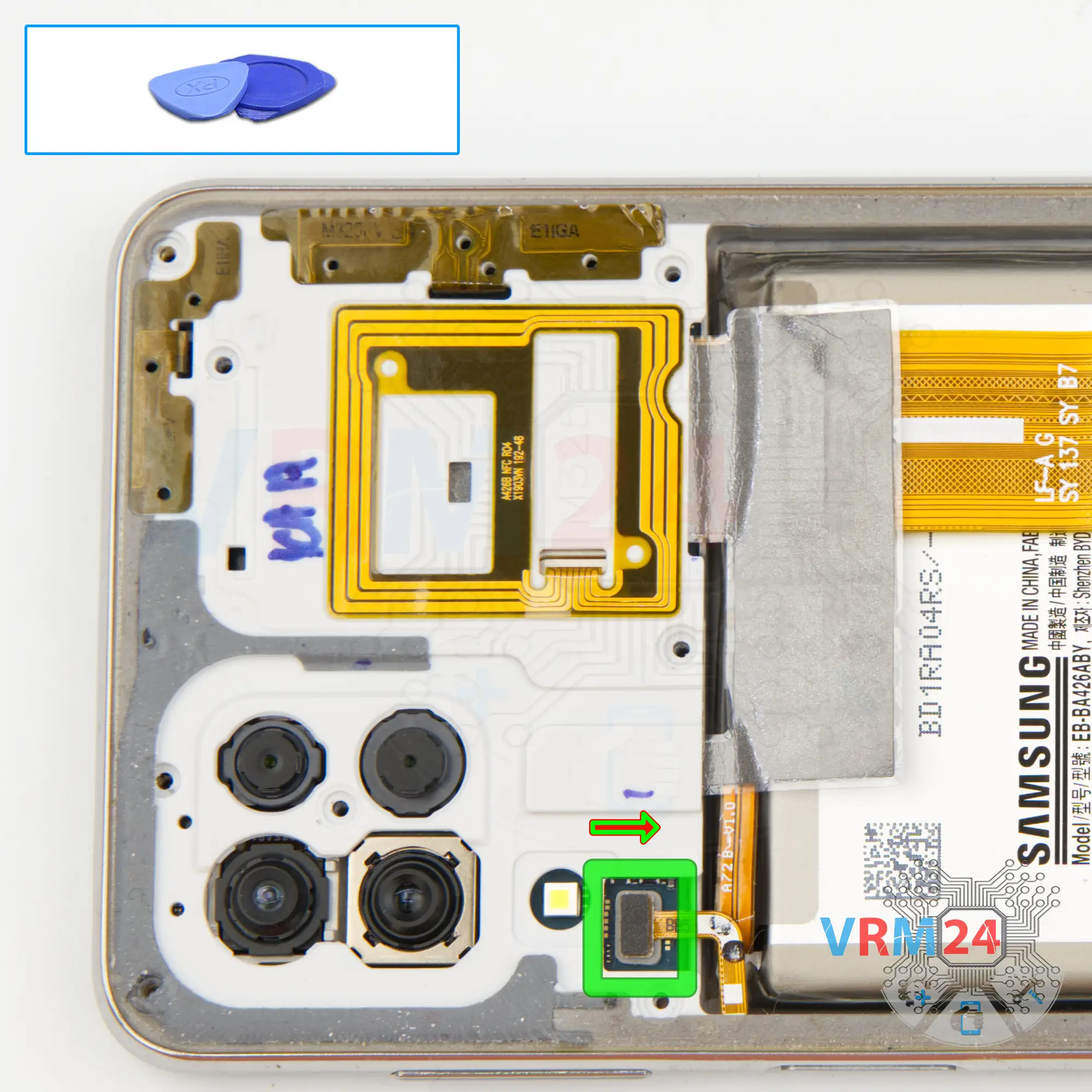

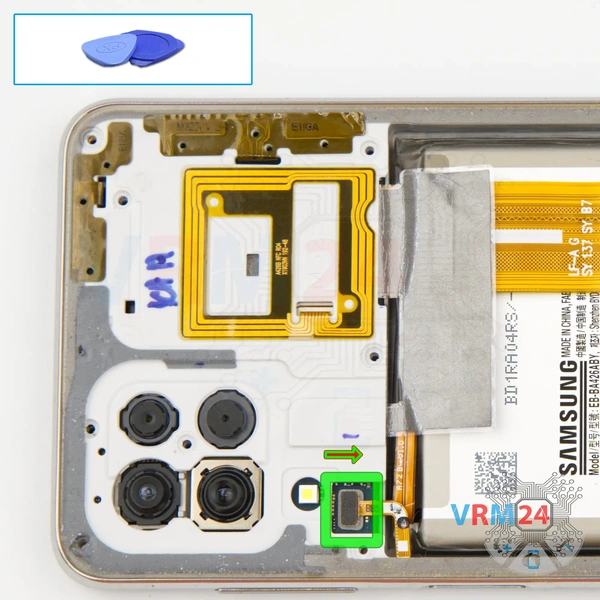

Desconecte o conector do cabo do sensor de impressão digital.

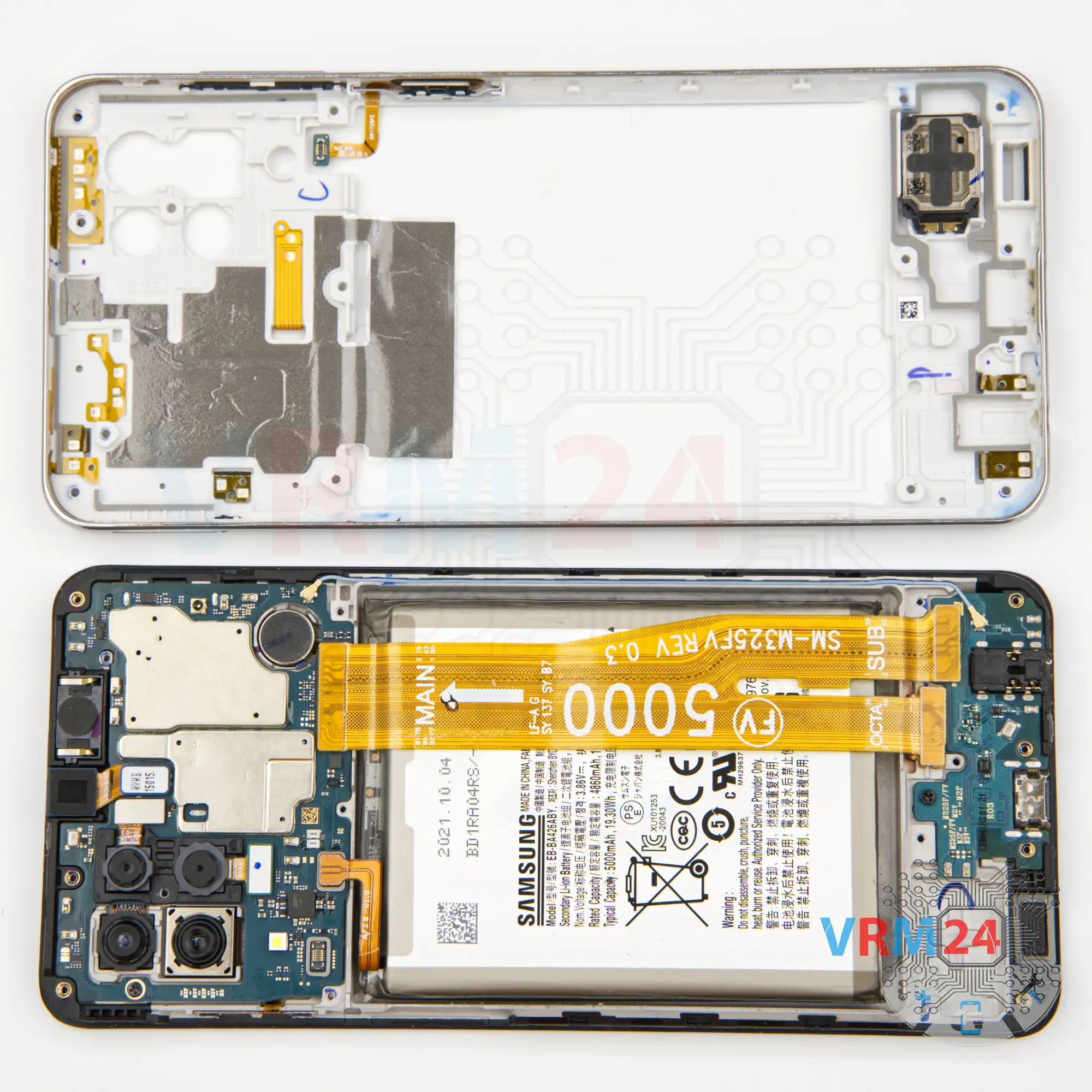

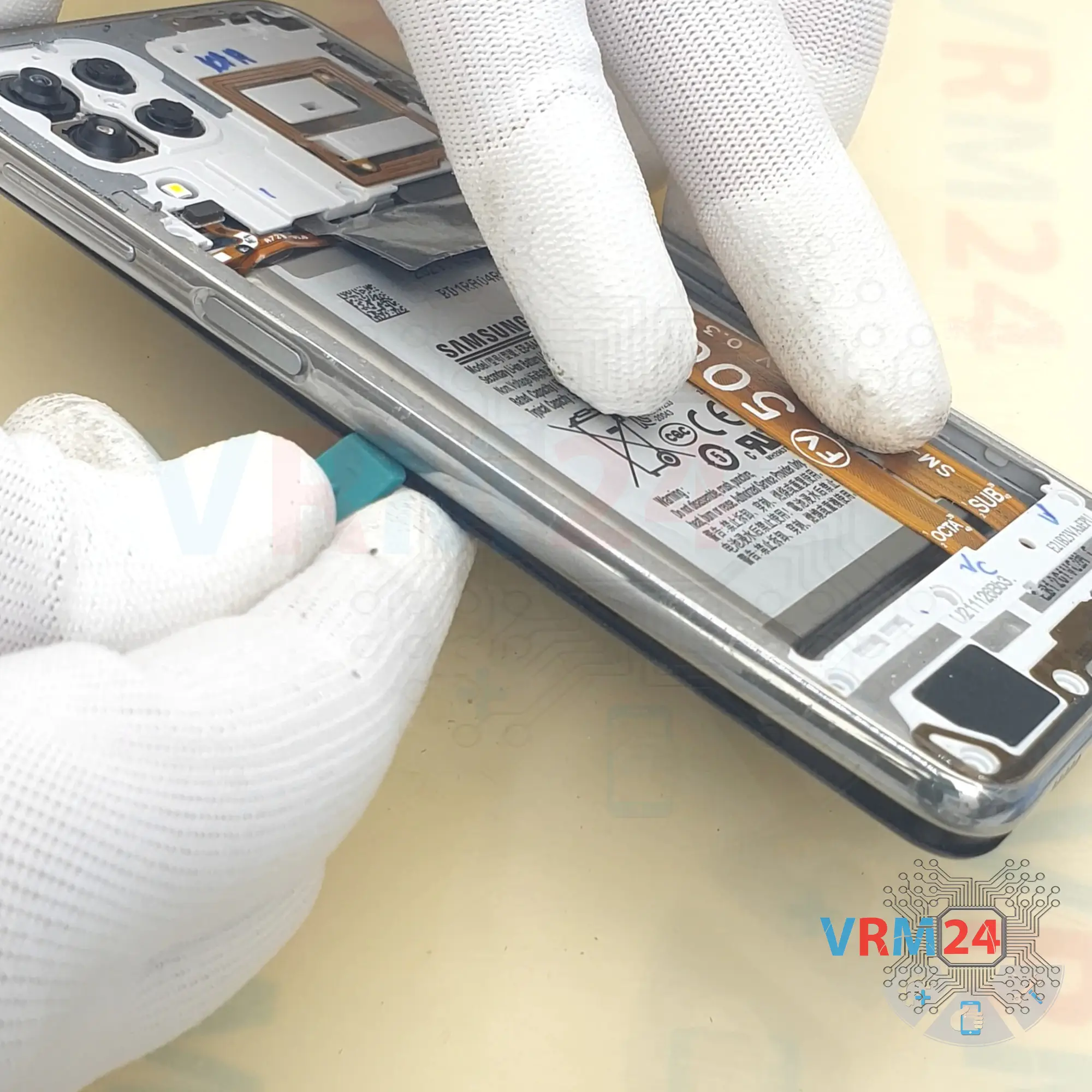

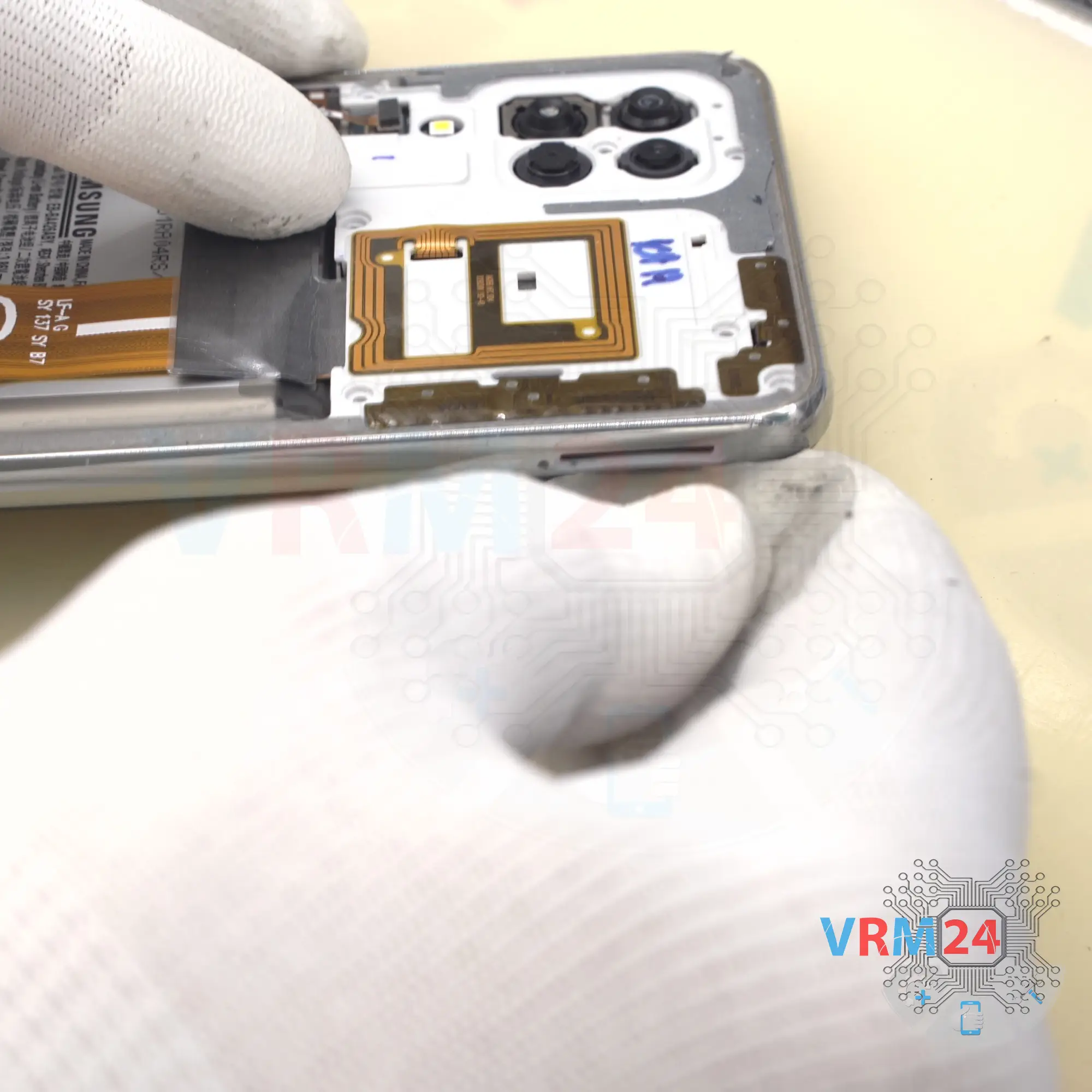

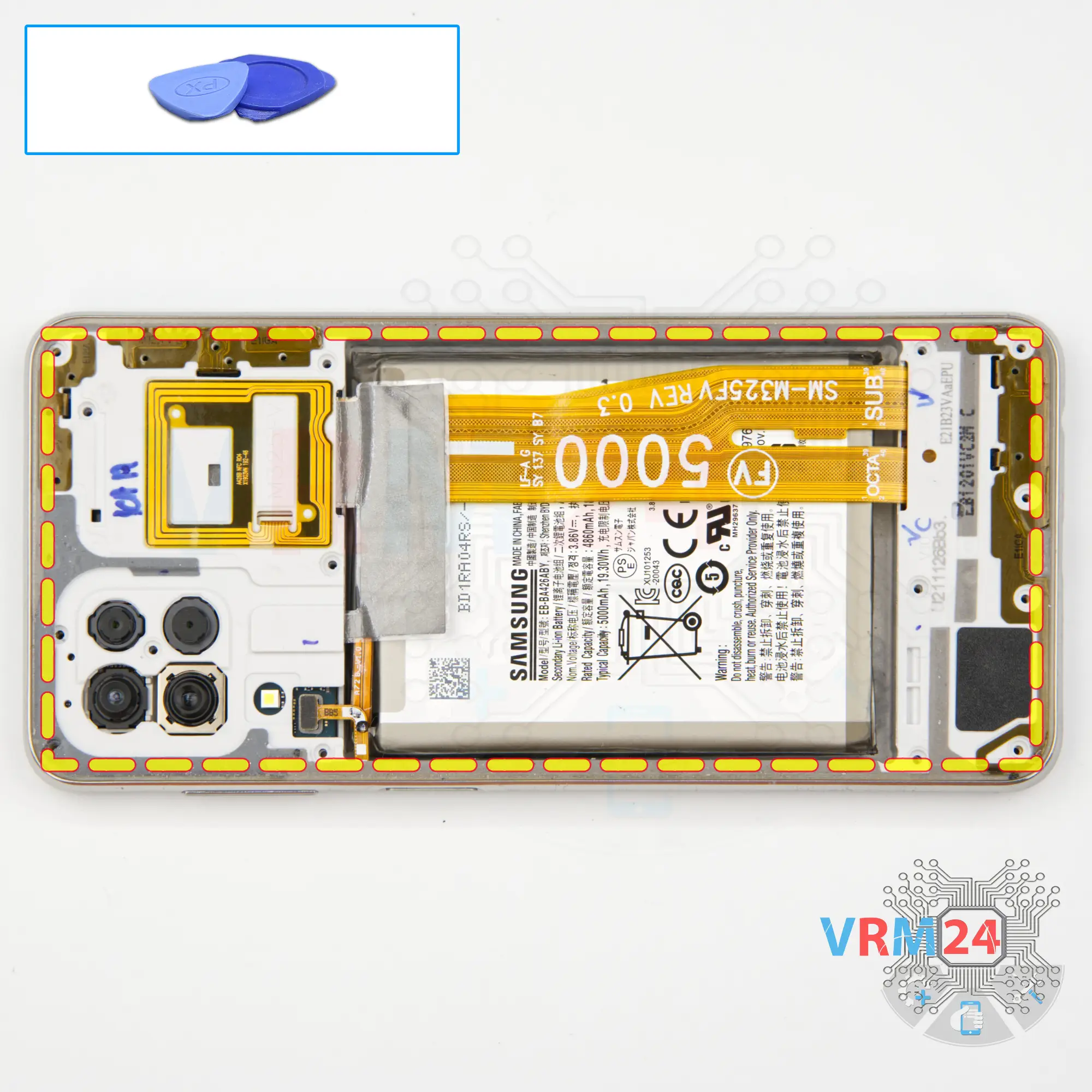

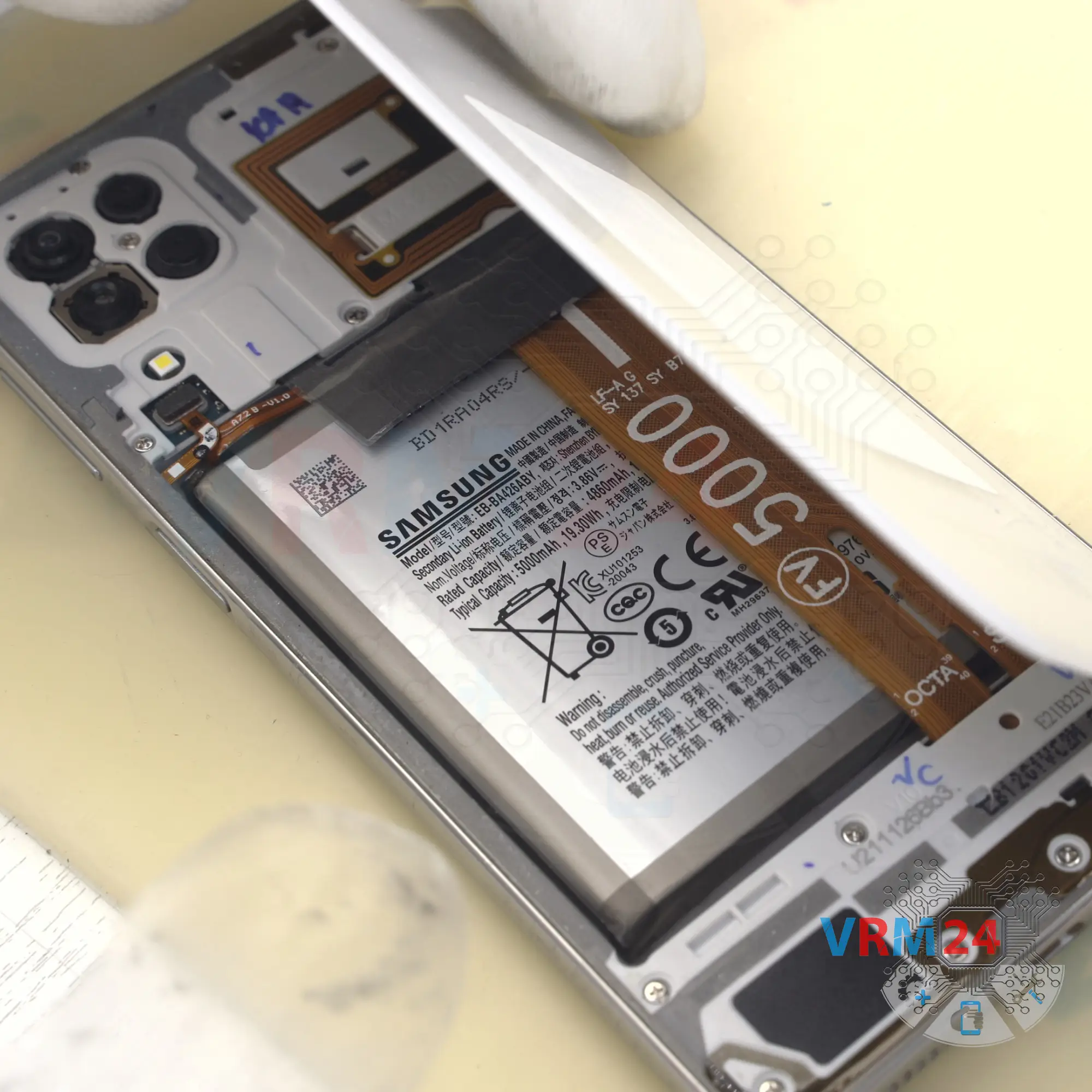

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante, sensor de impressão digital e linhas de transmissão e almofadas para antena. A tampa do meio protege a placa de circuito impresso (PCB).

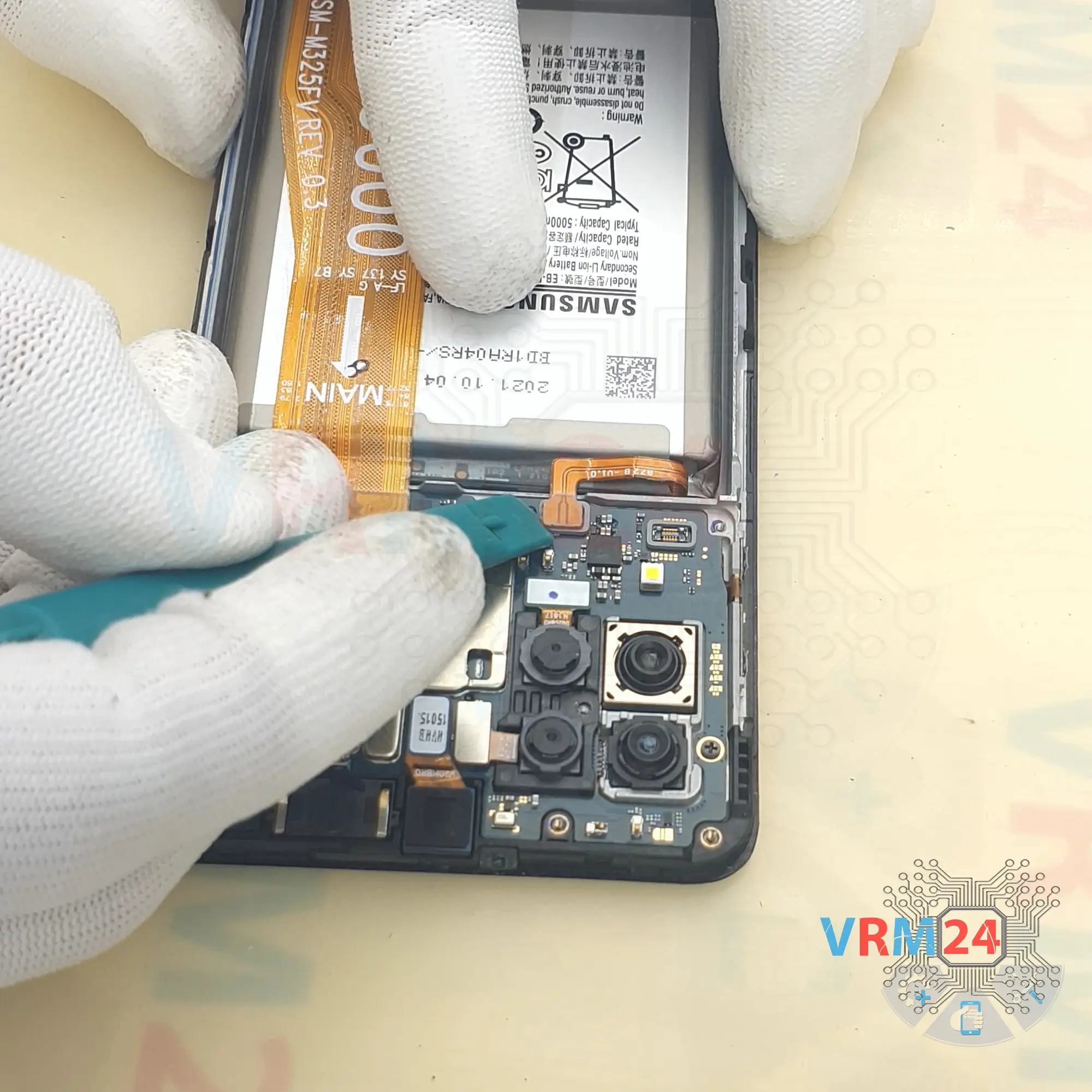

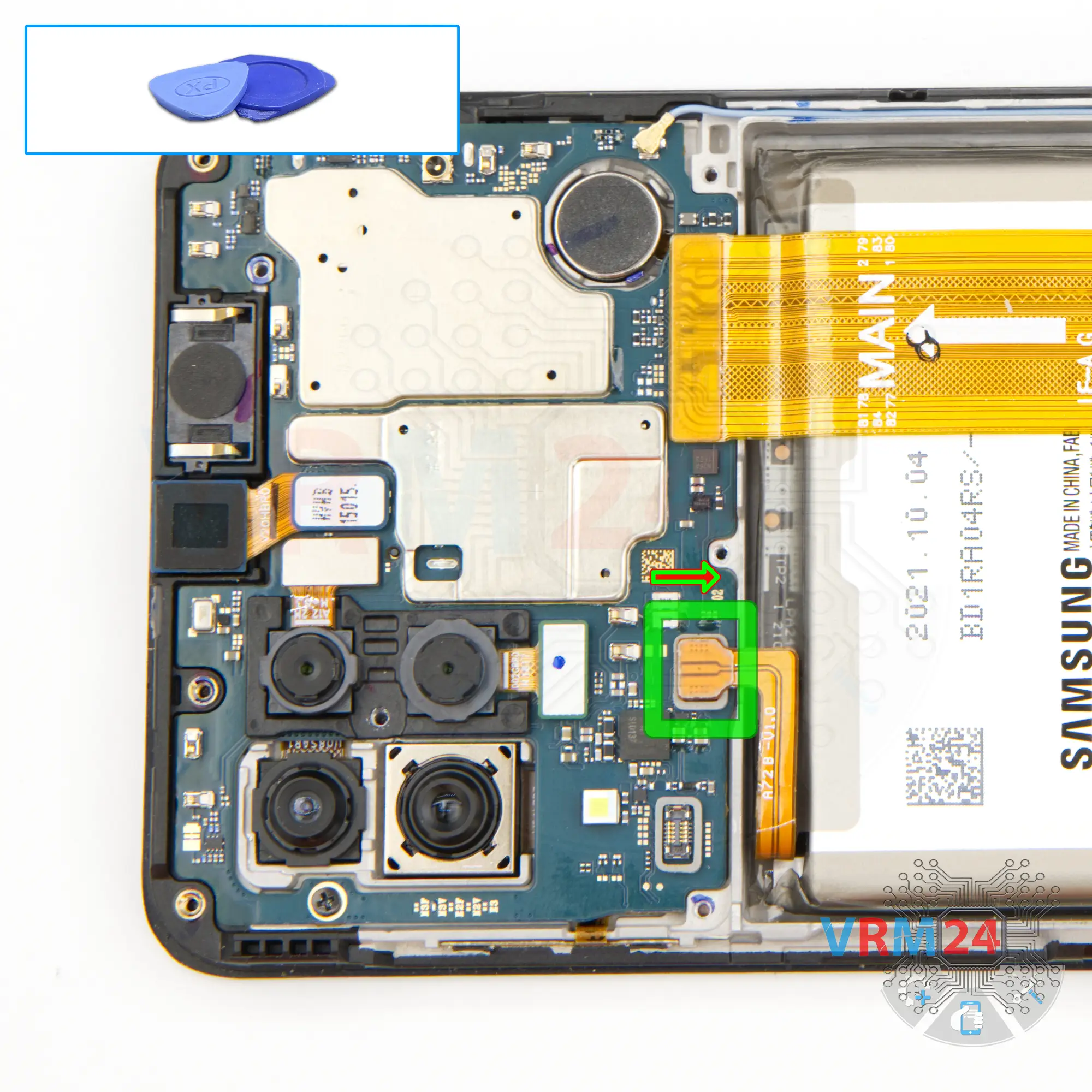

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Samsung Galaxy M32 SM-M325 possui uma bateria EB-BA426ABY com capacidade de 5000 mAh (também conhecida como bateria recarregável).

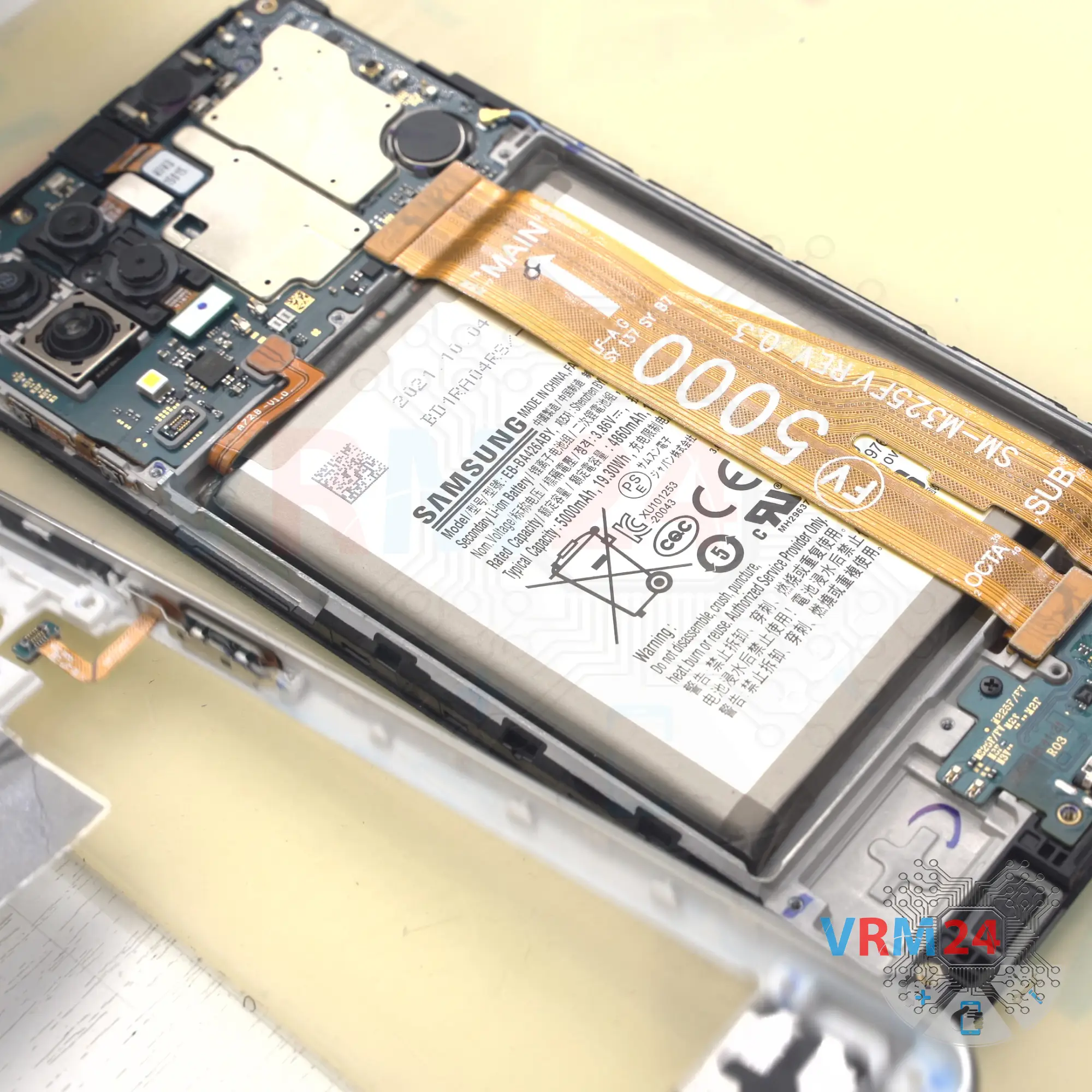

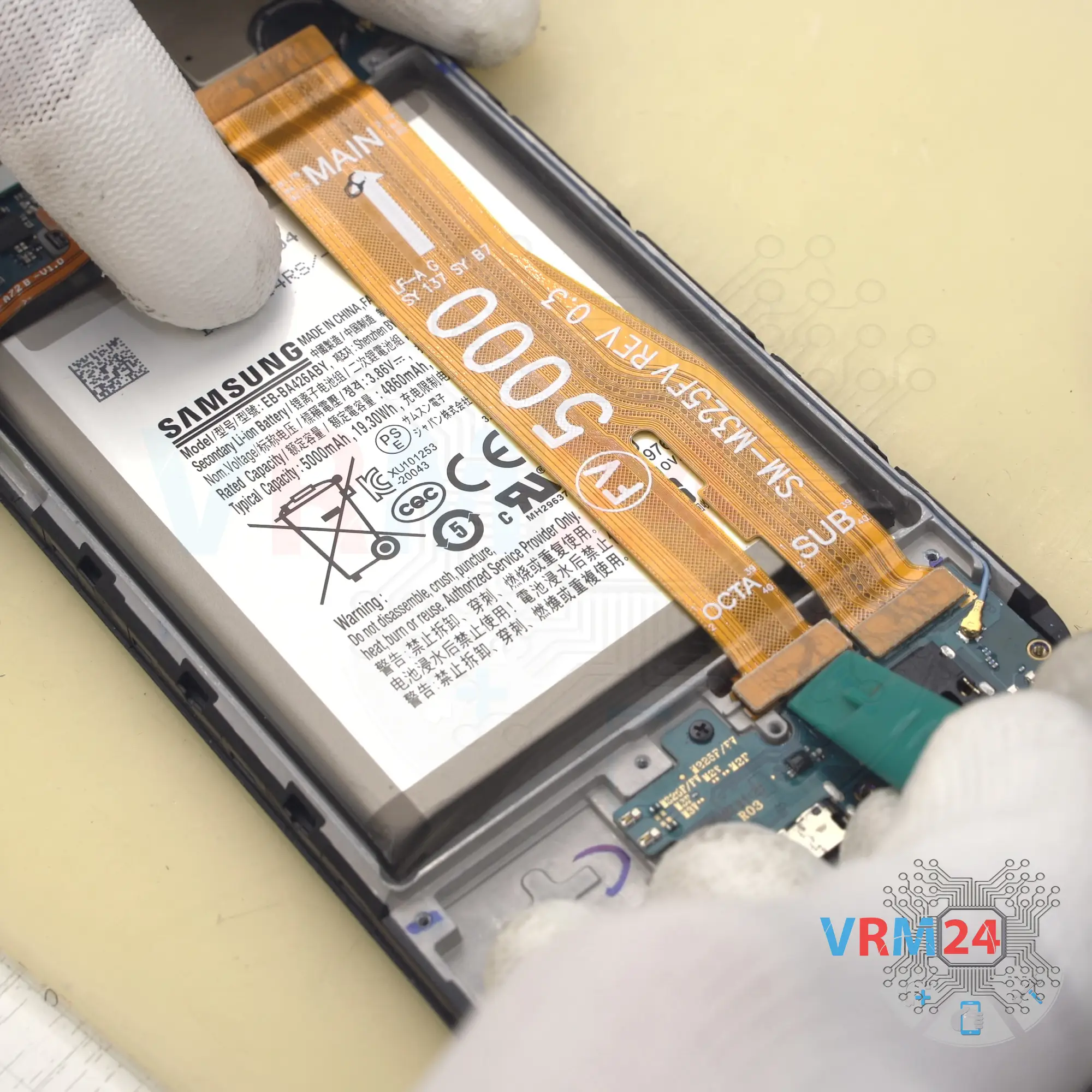

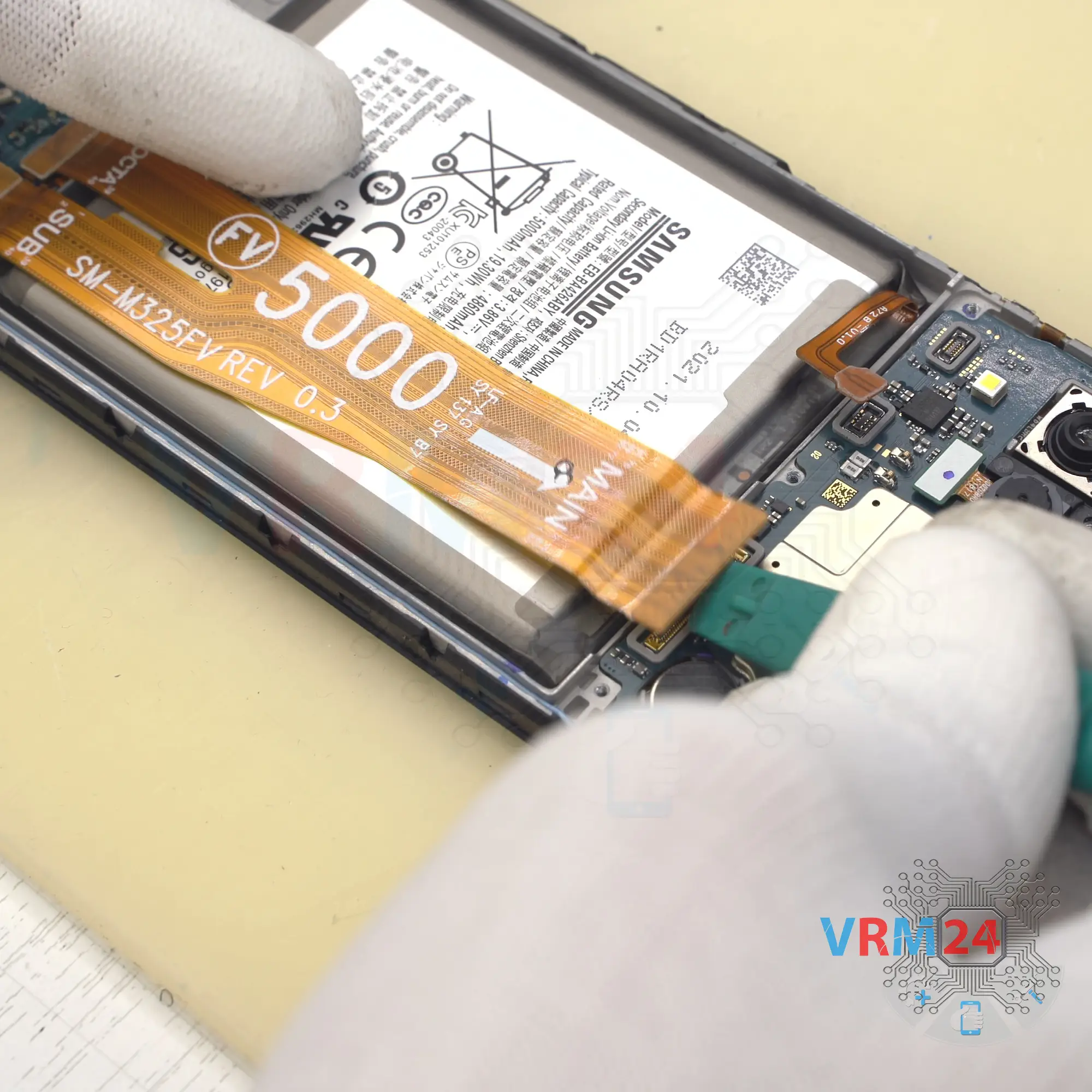

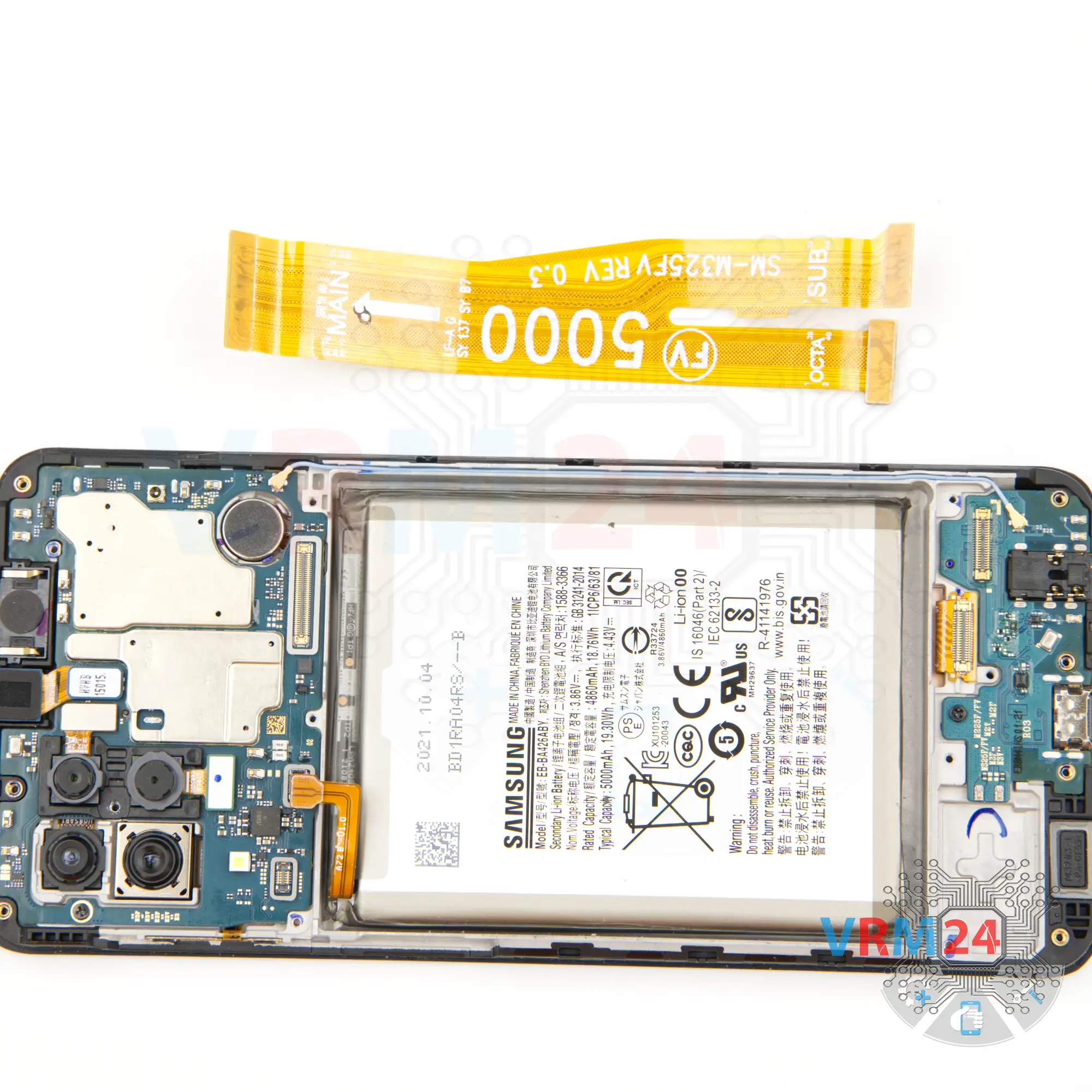

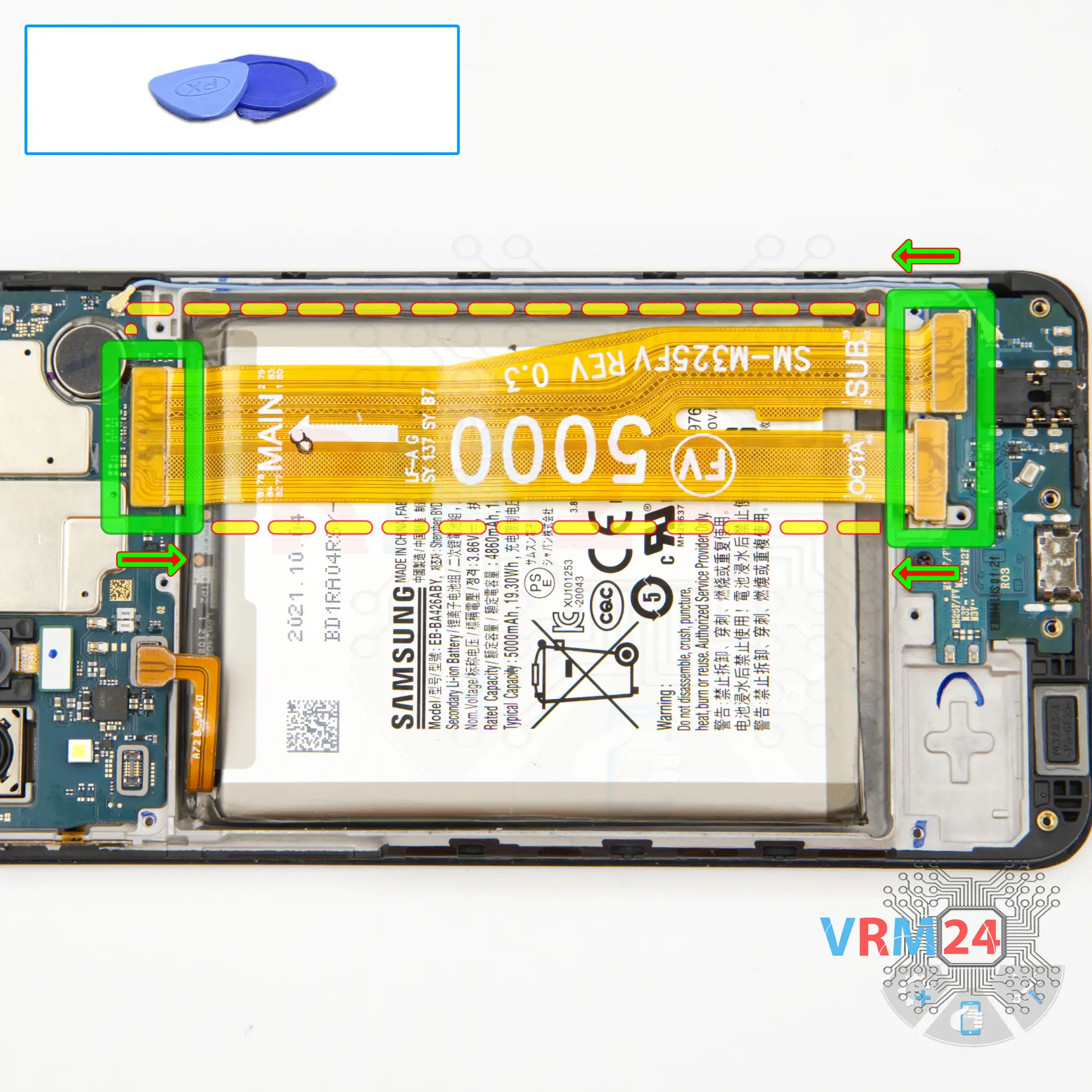

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre as placas que conecta a placa principal à placa secundária (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

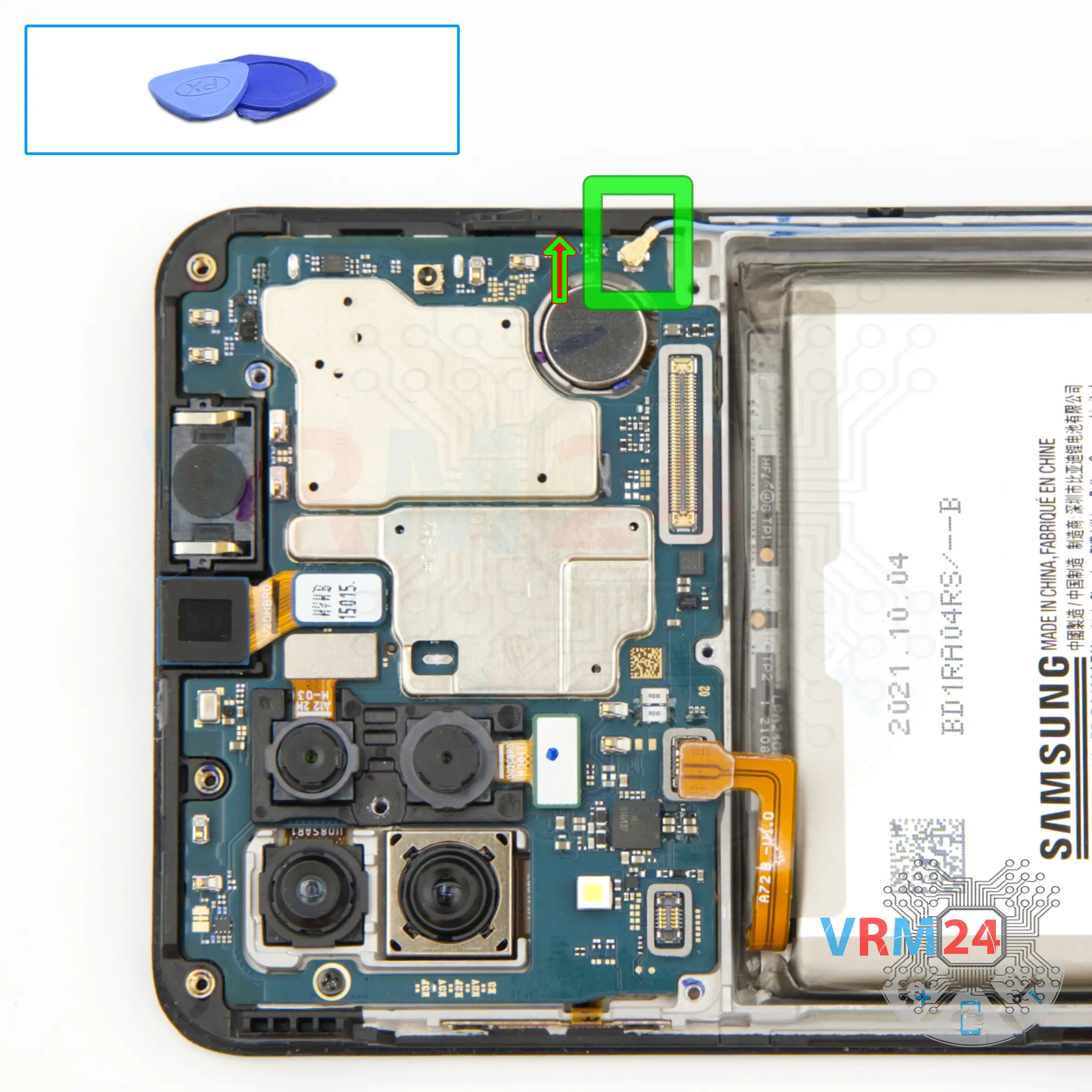

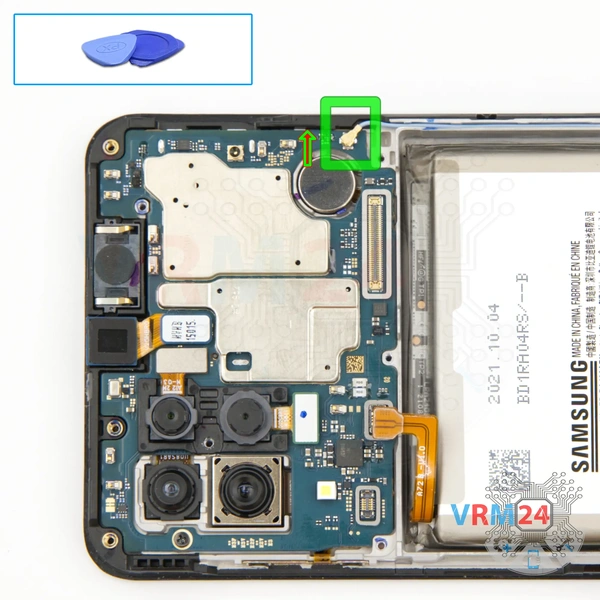

Desconecte o conector do cabo coaxial na placa-mãe.

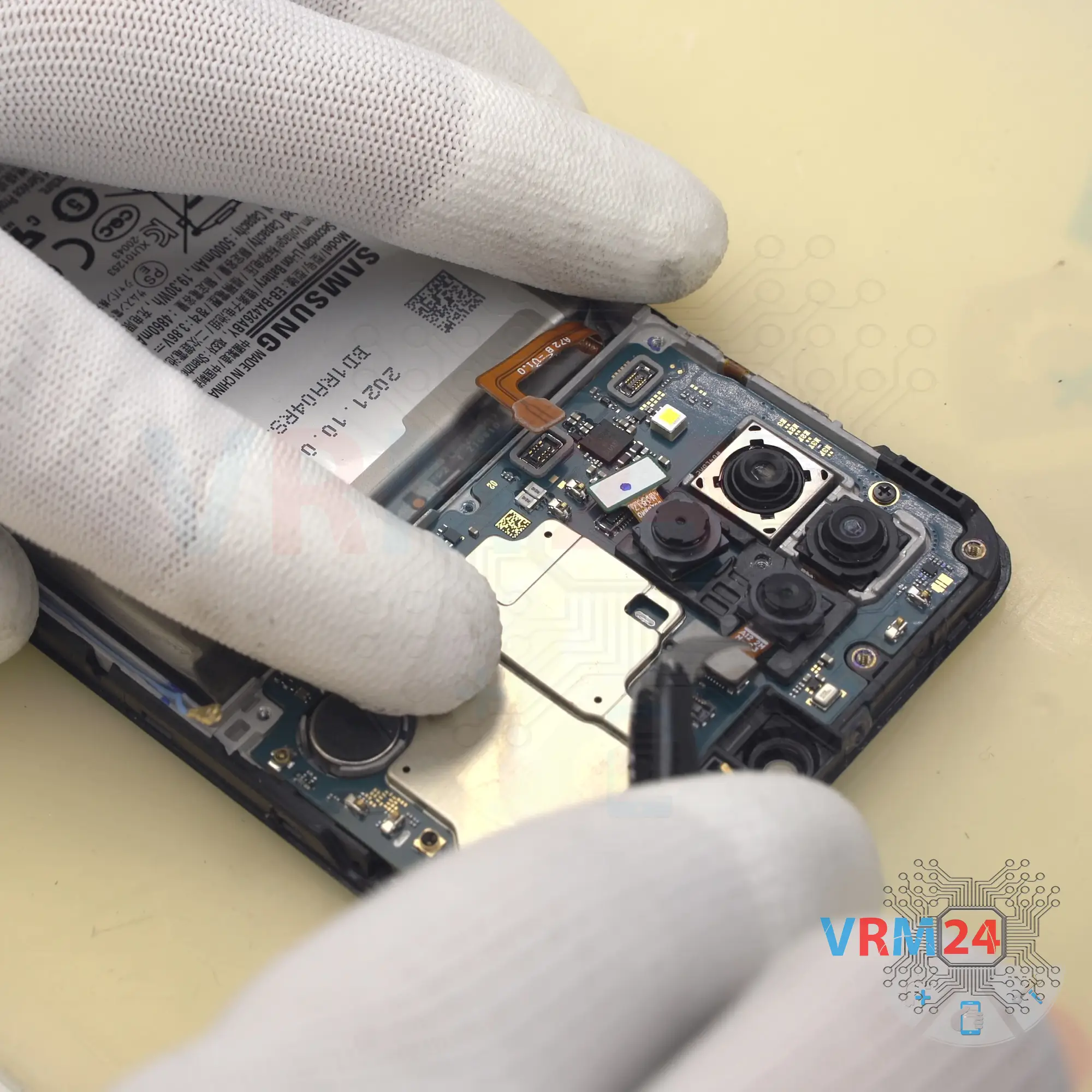

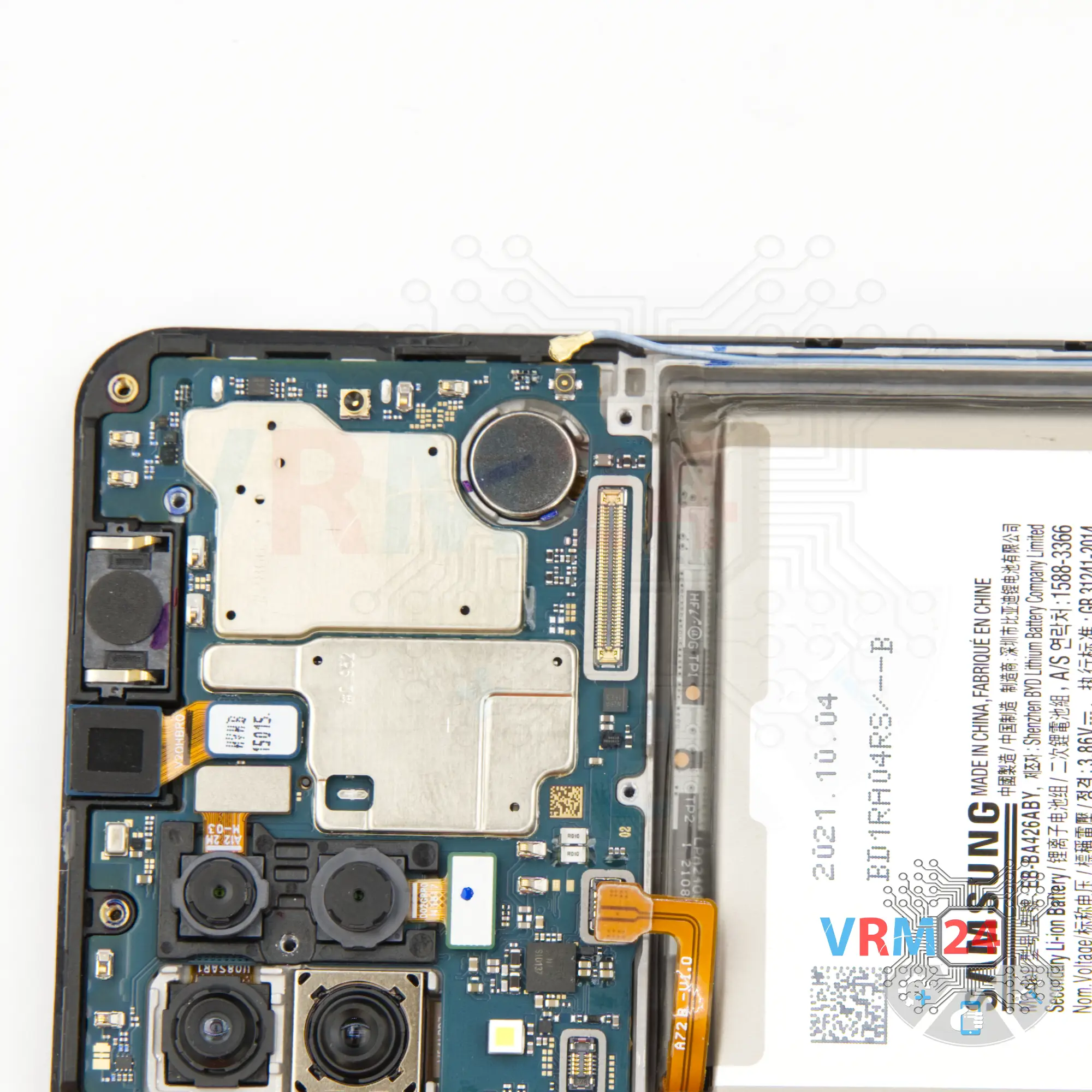

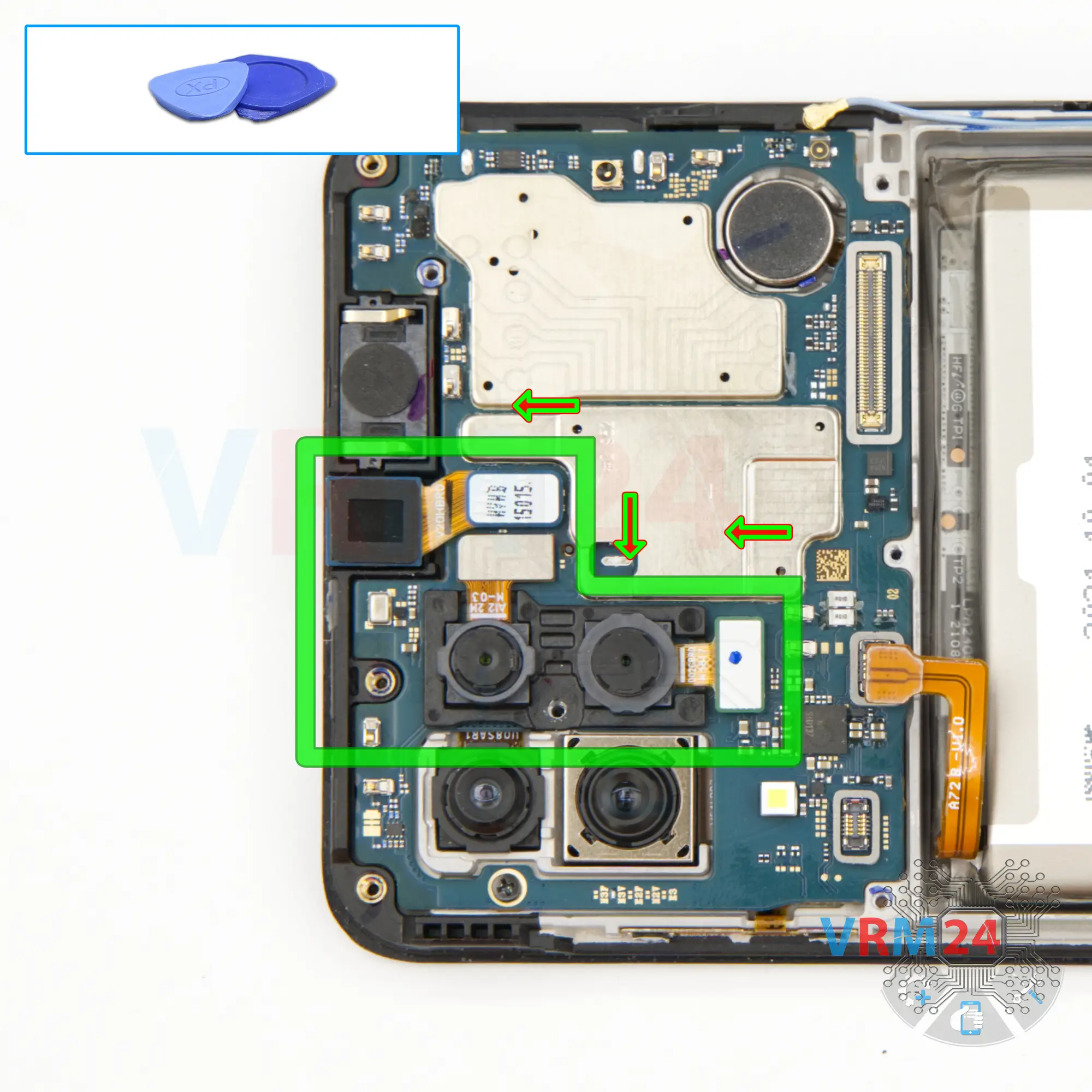

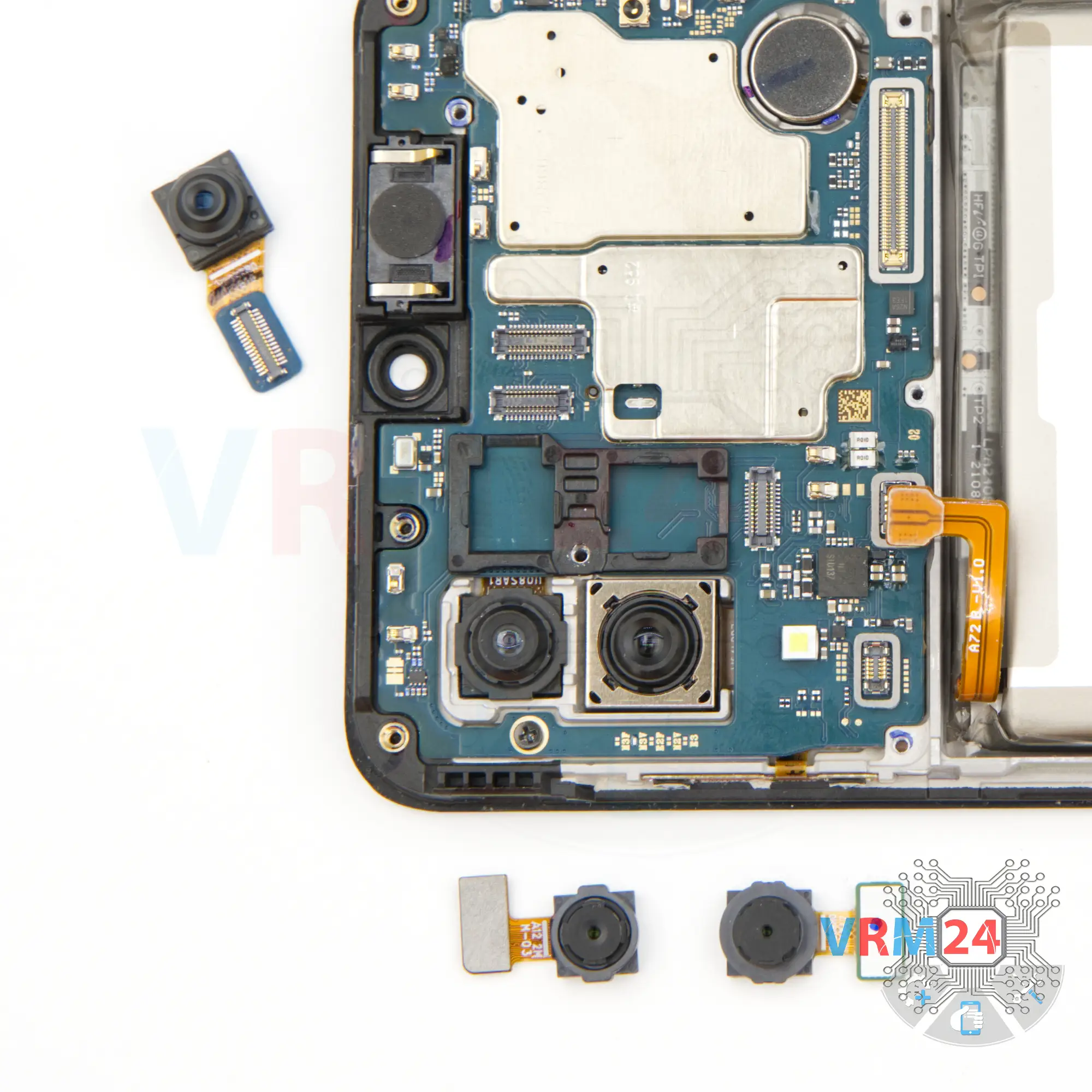

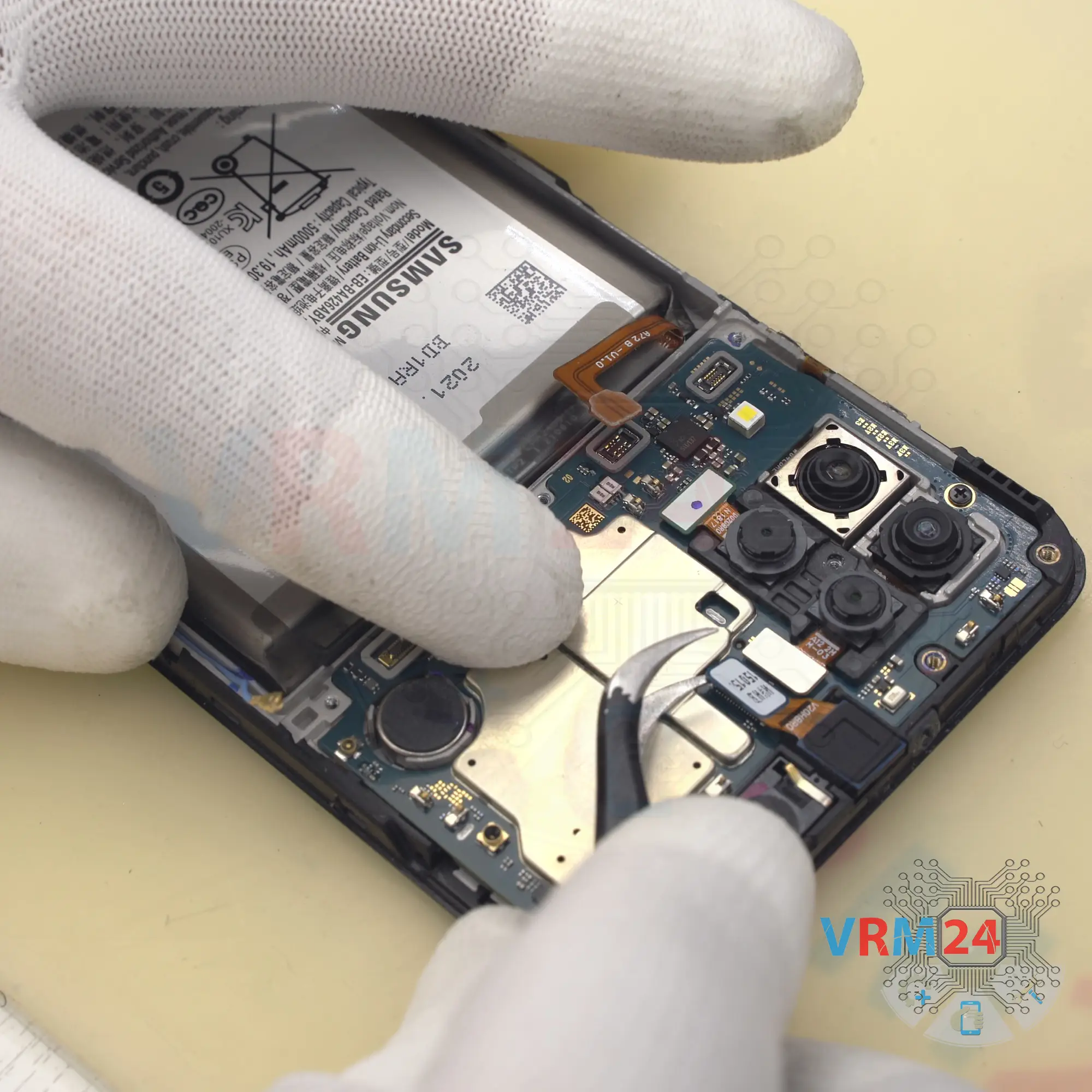

Erga os conectores e desconecte duas câmeras traseiras e uma câmera (frontal).

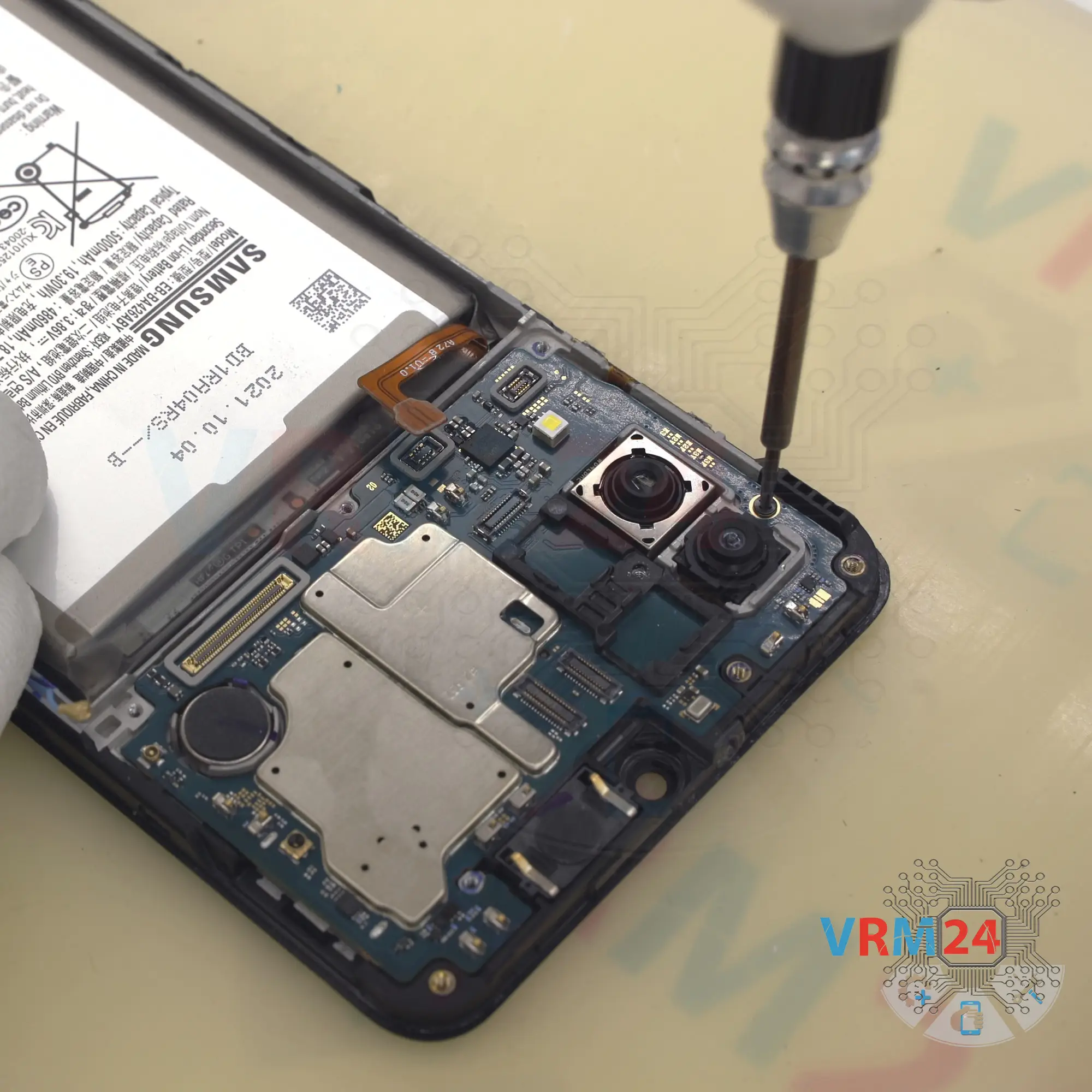

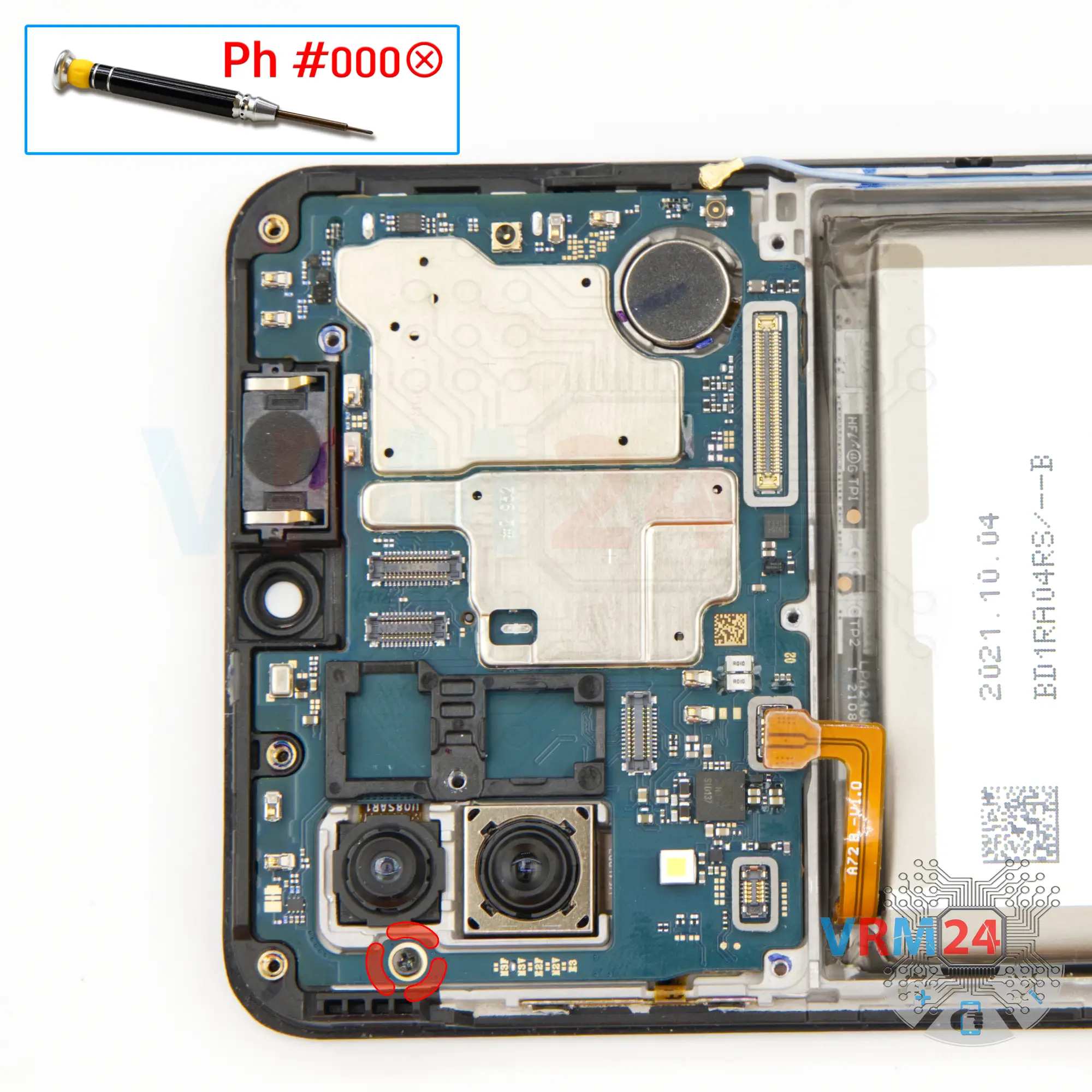

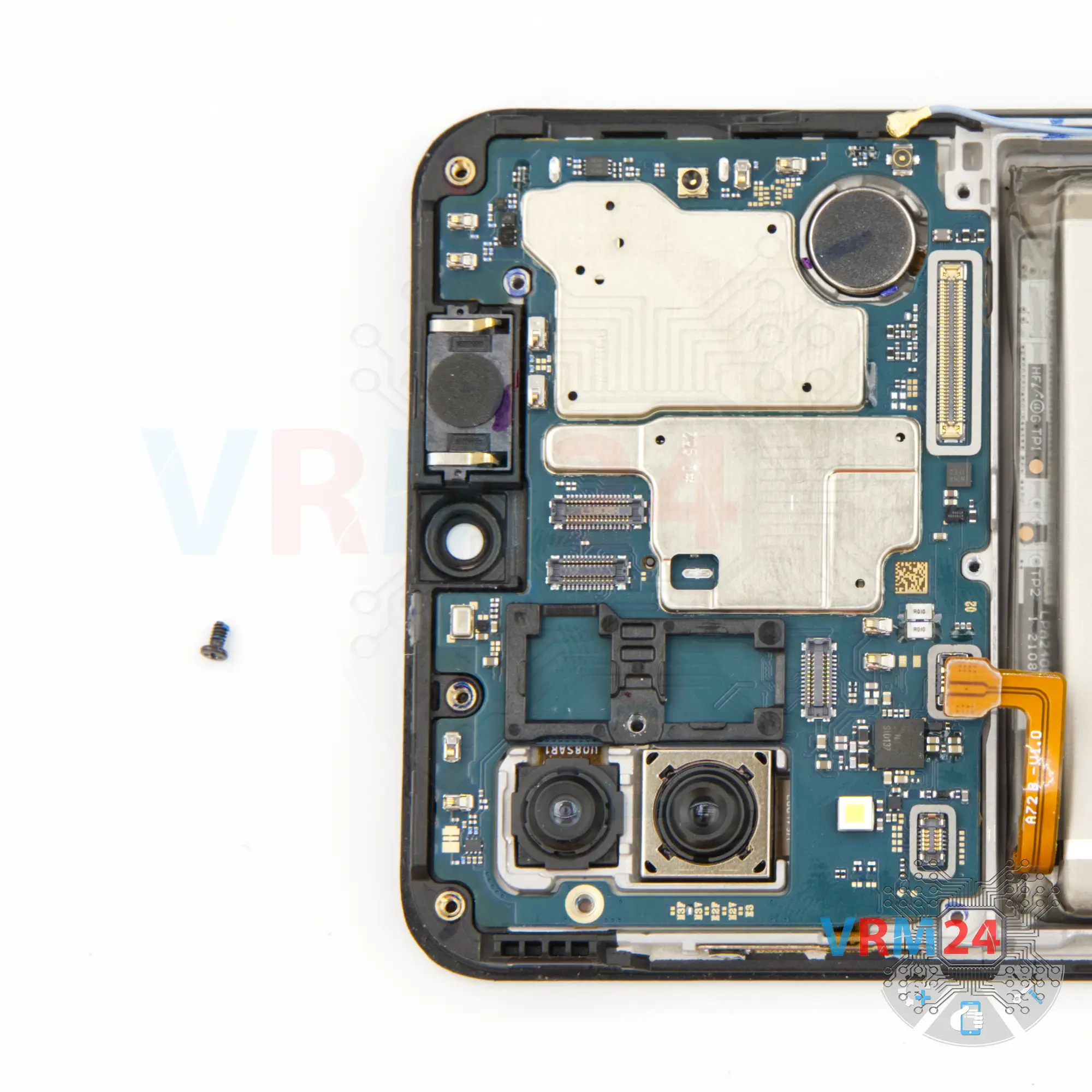

Usando uma chave de fenda Philips de 1,5 mm (PH#000), desparafuse um parafuso que prende a placa-mãe.

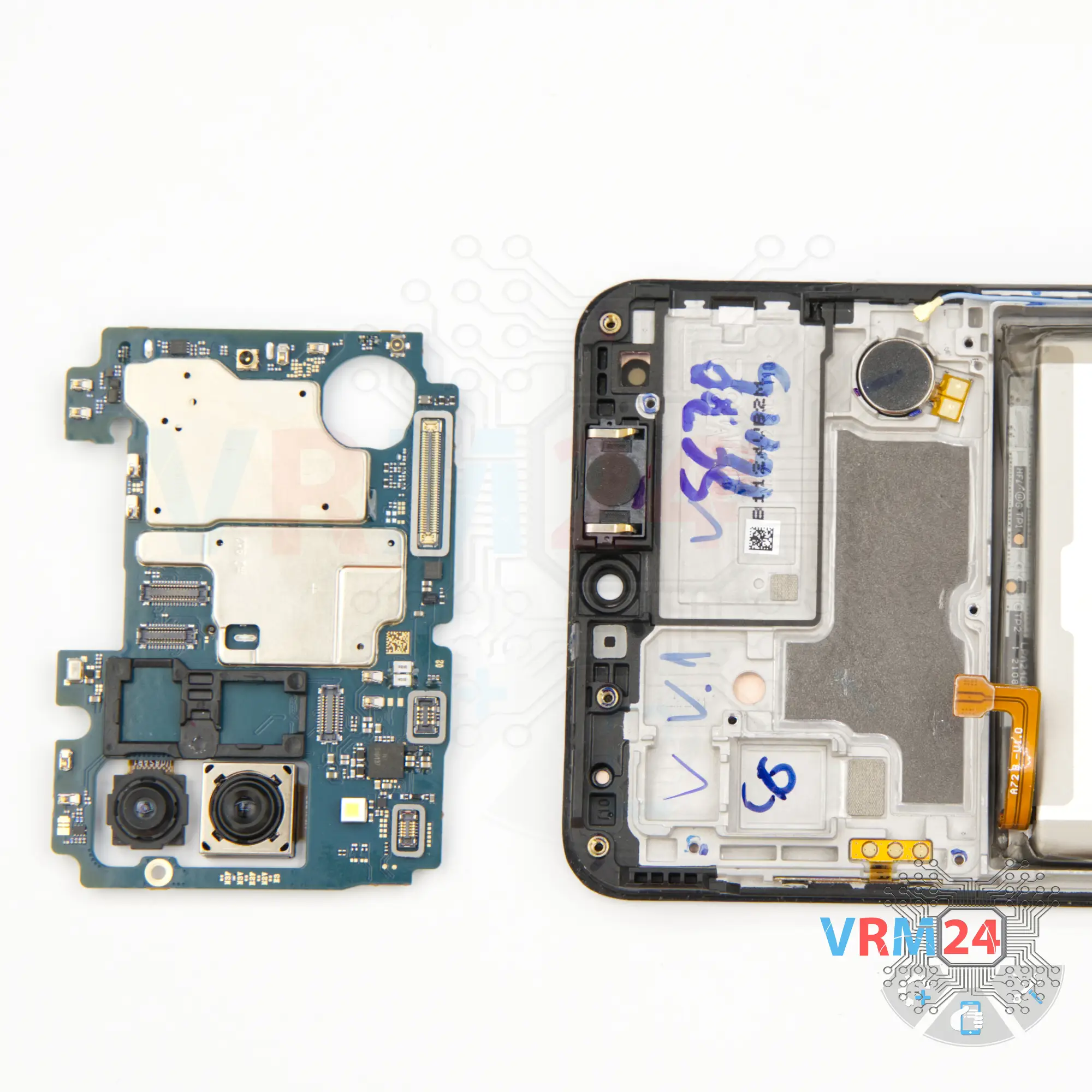

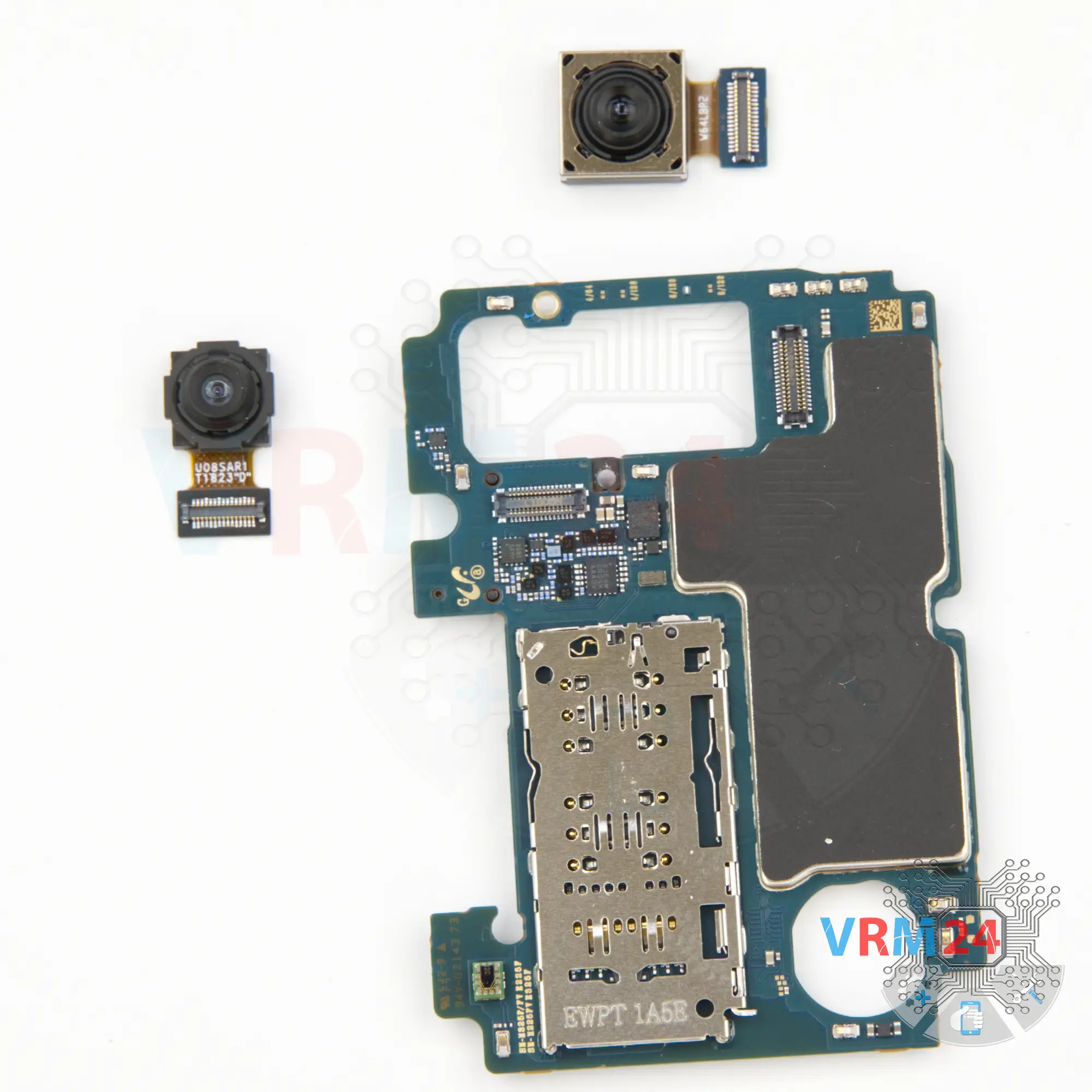

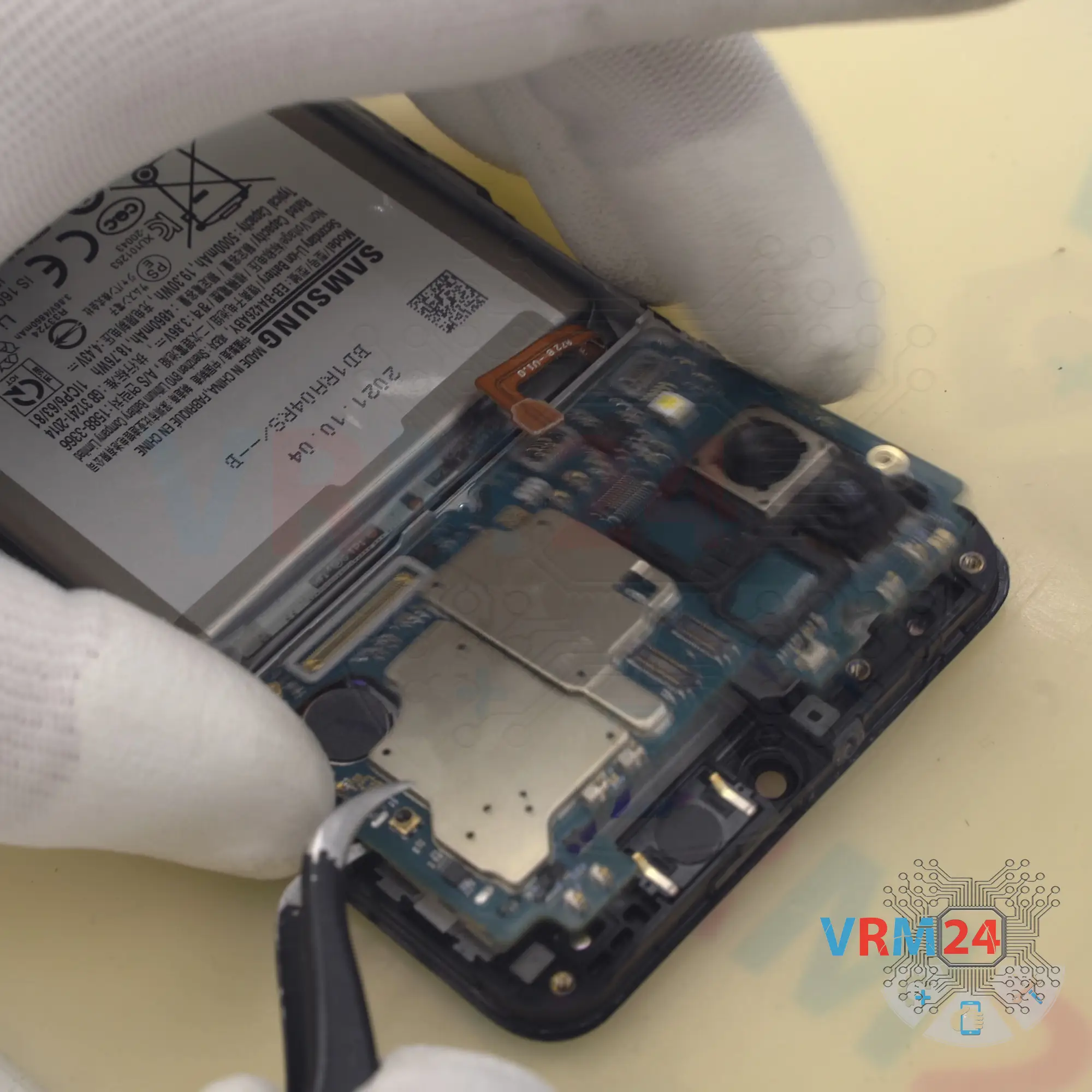

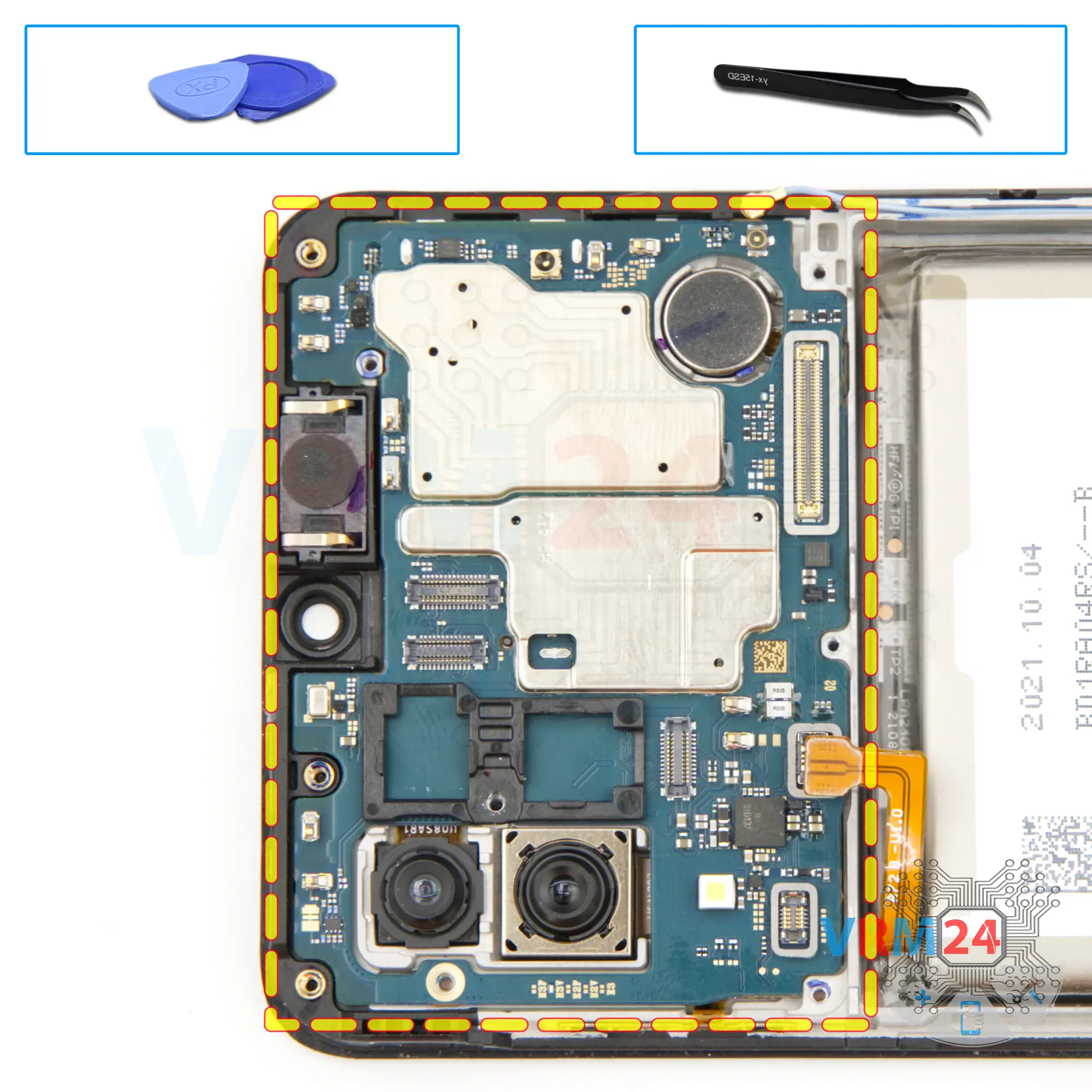

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

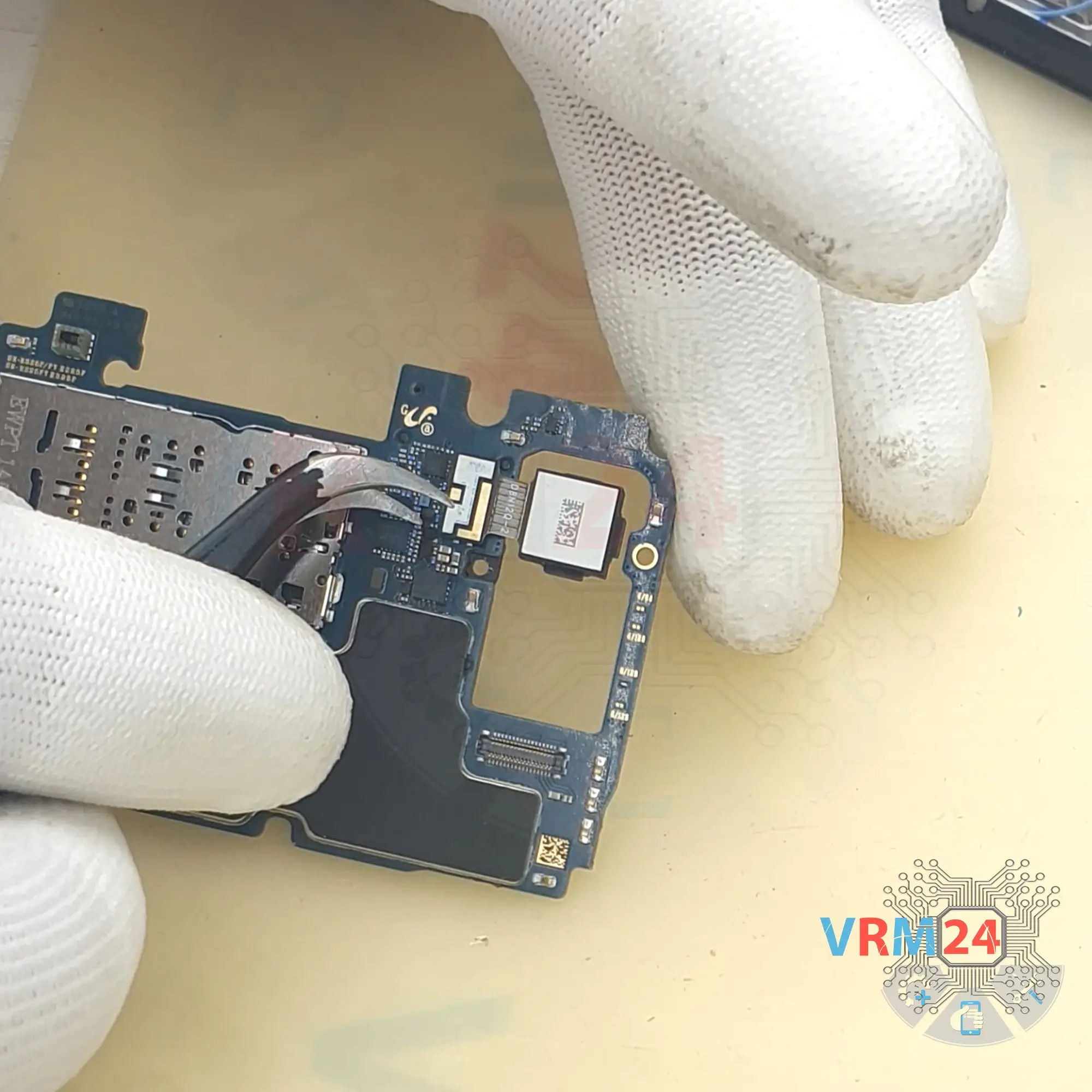

Desconecte os conectores e desconecte as duas câmeras traseiras.

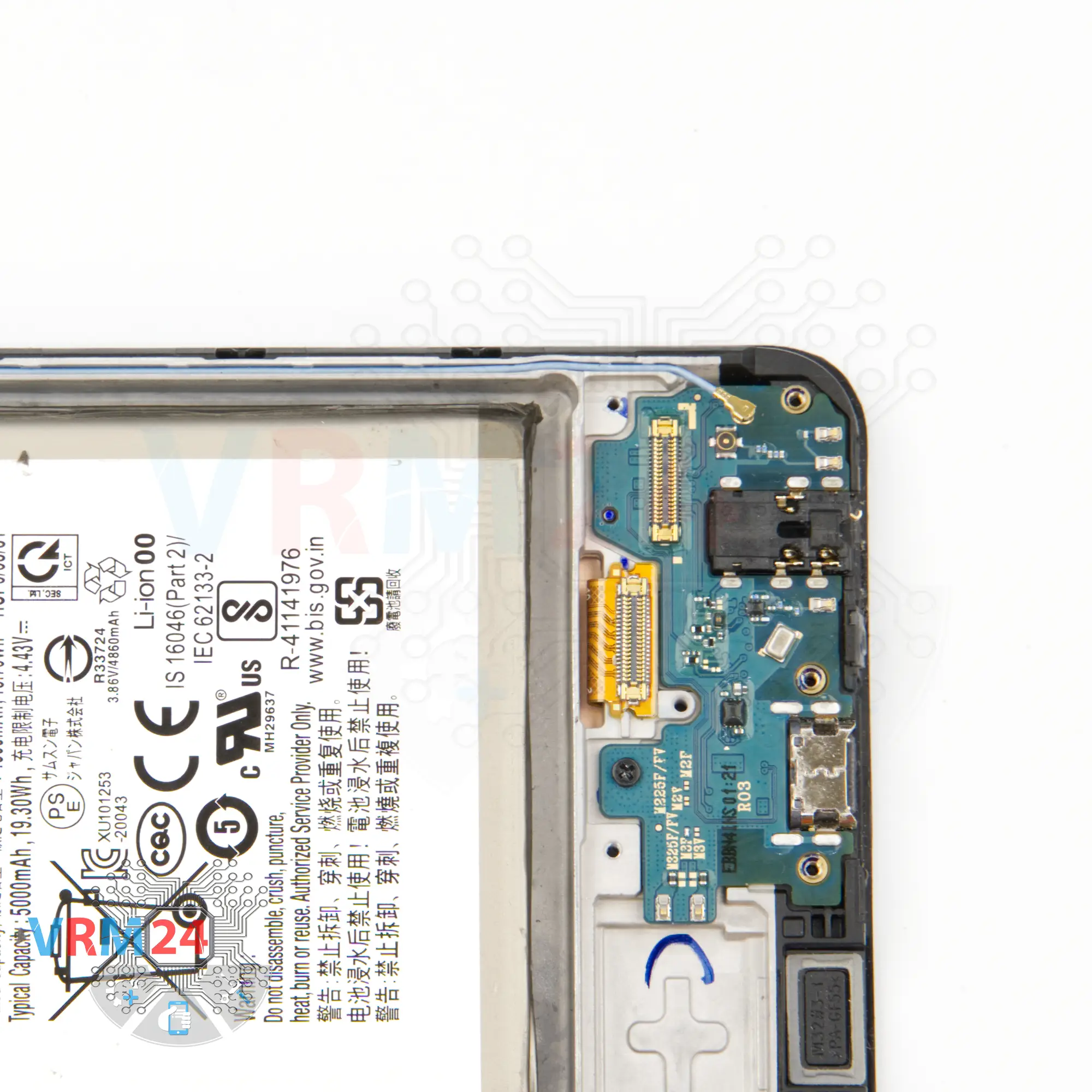

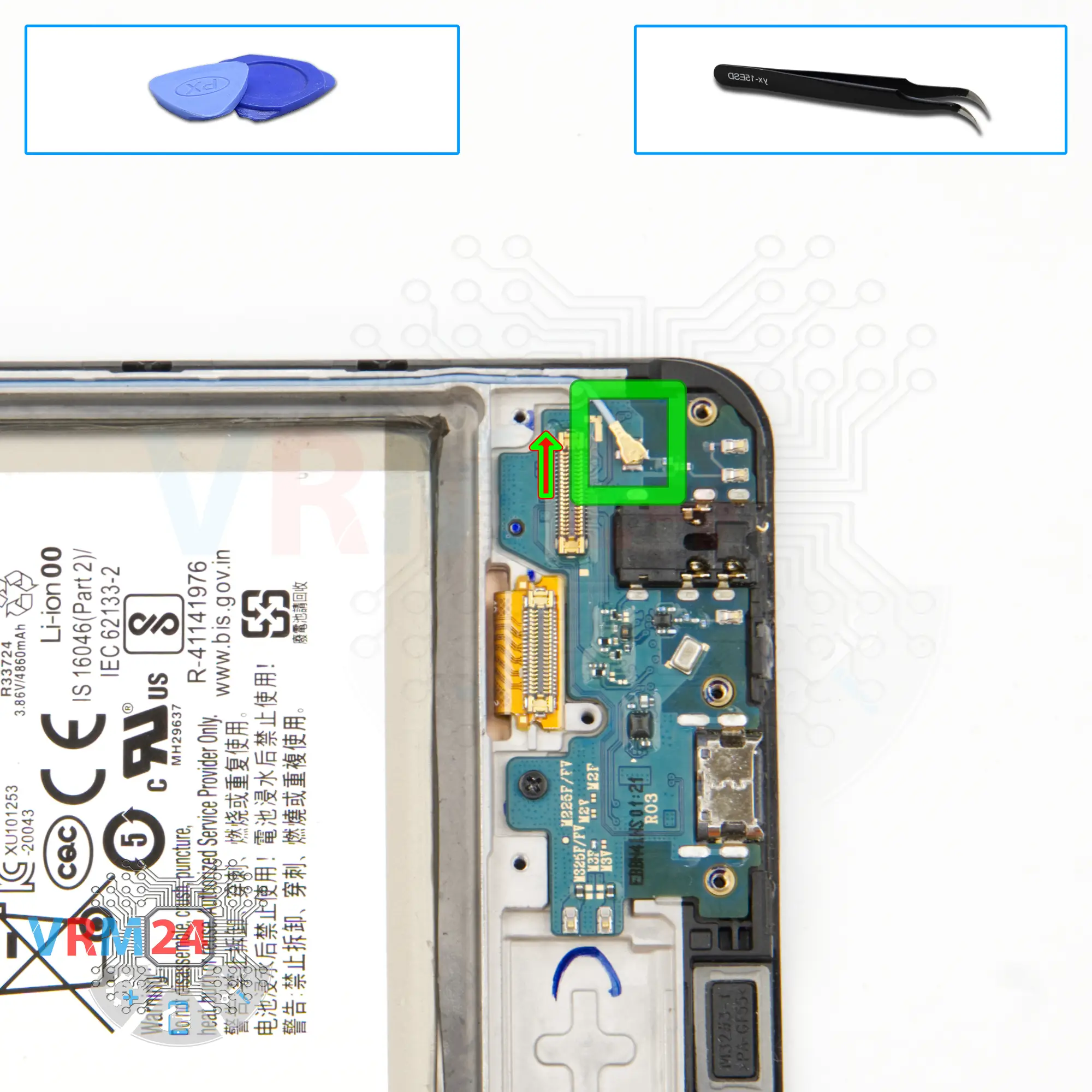

Desligue o conector do cabo coaxial na placa secundária.

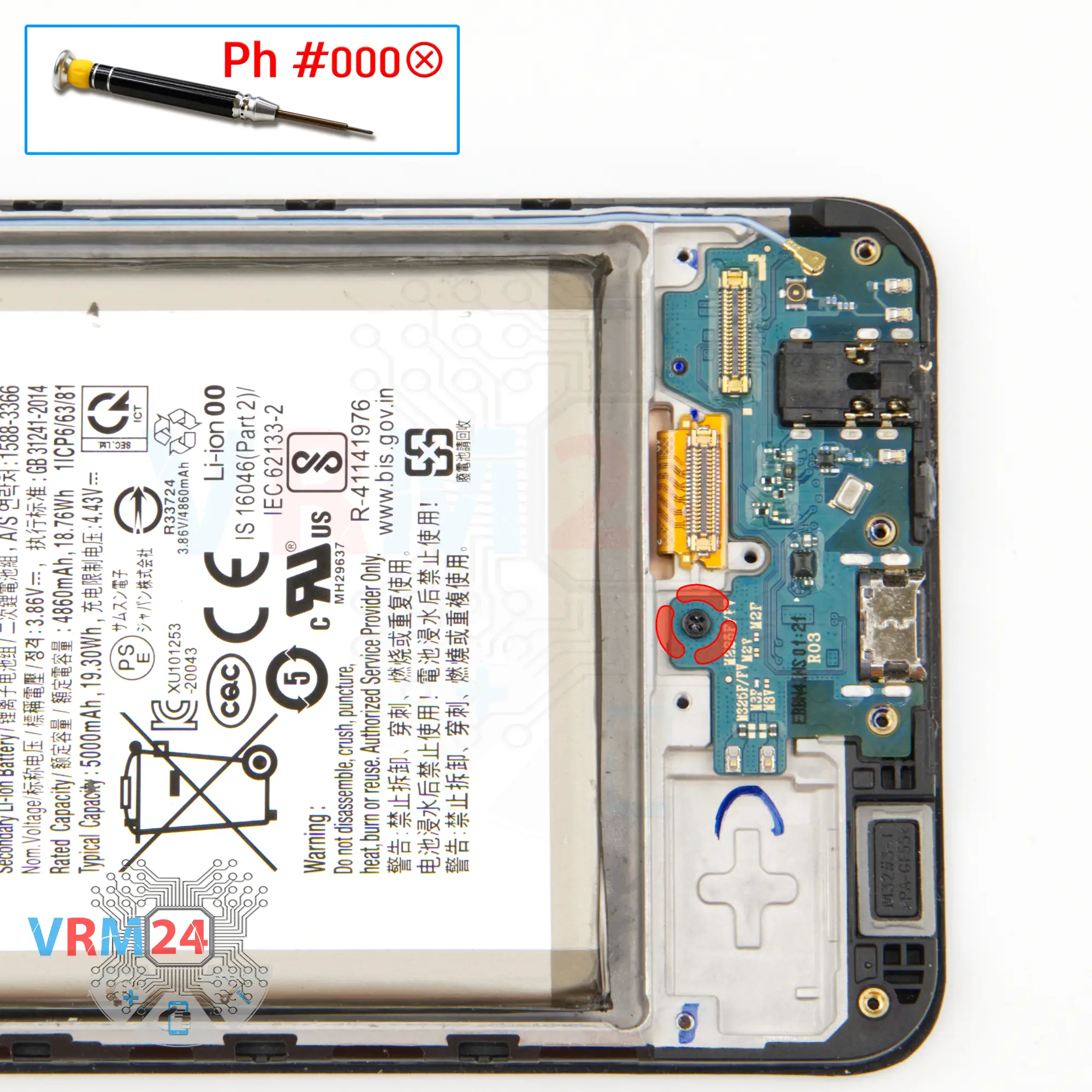

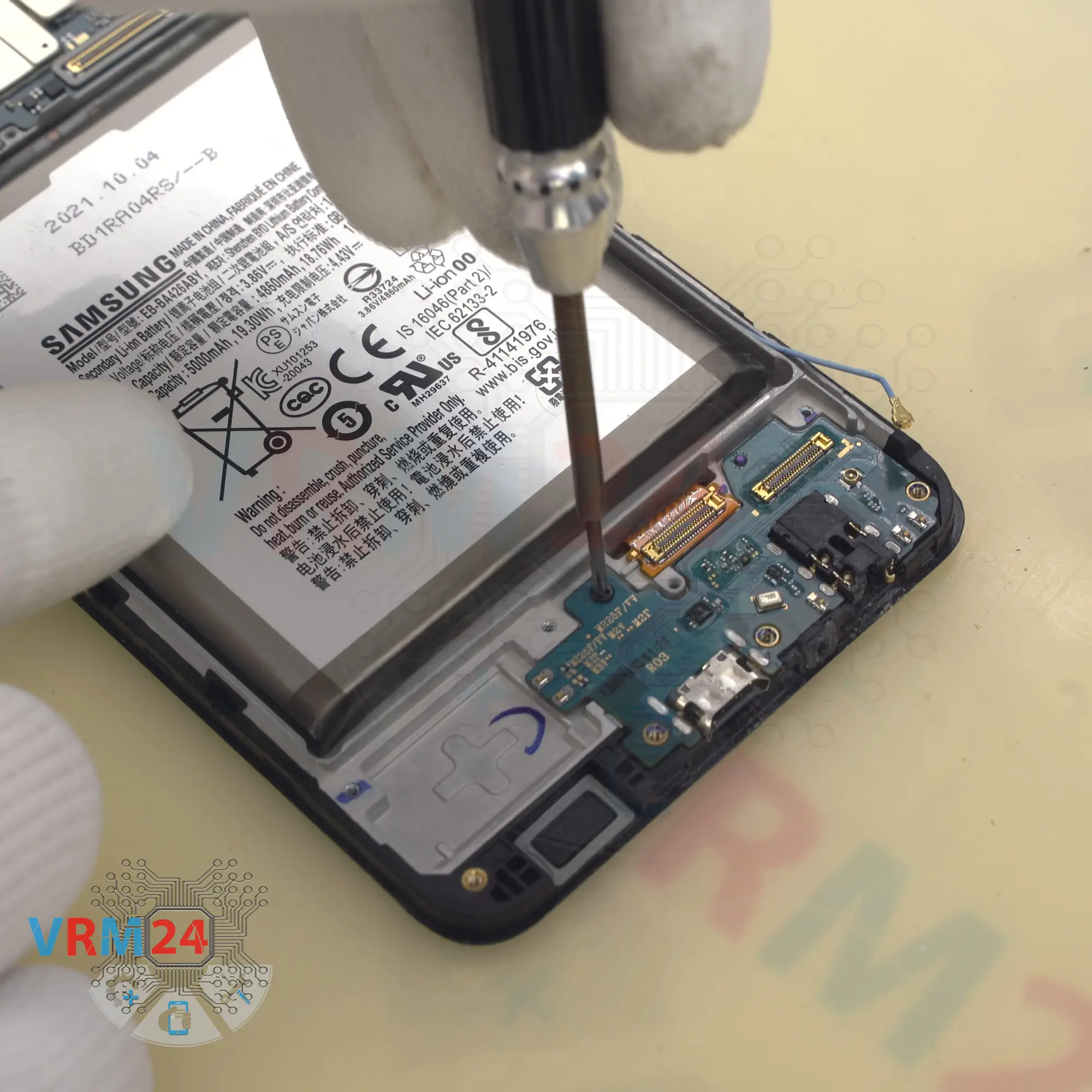

Usando uma chave de fenda Philips de 1,5 mm (PH#000), desparafuse um parafuso que prende a placa secundária.

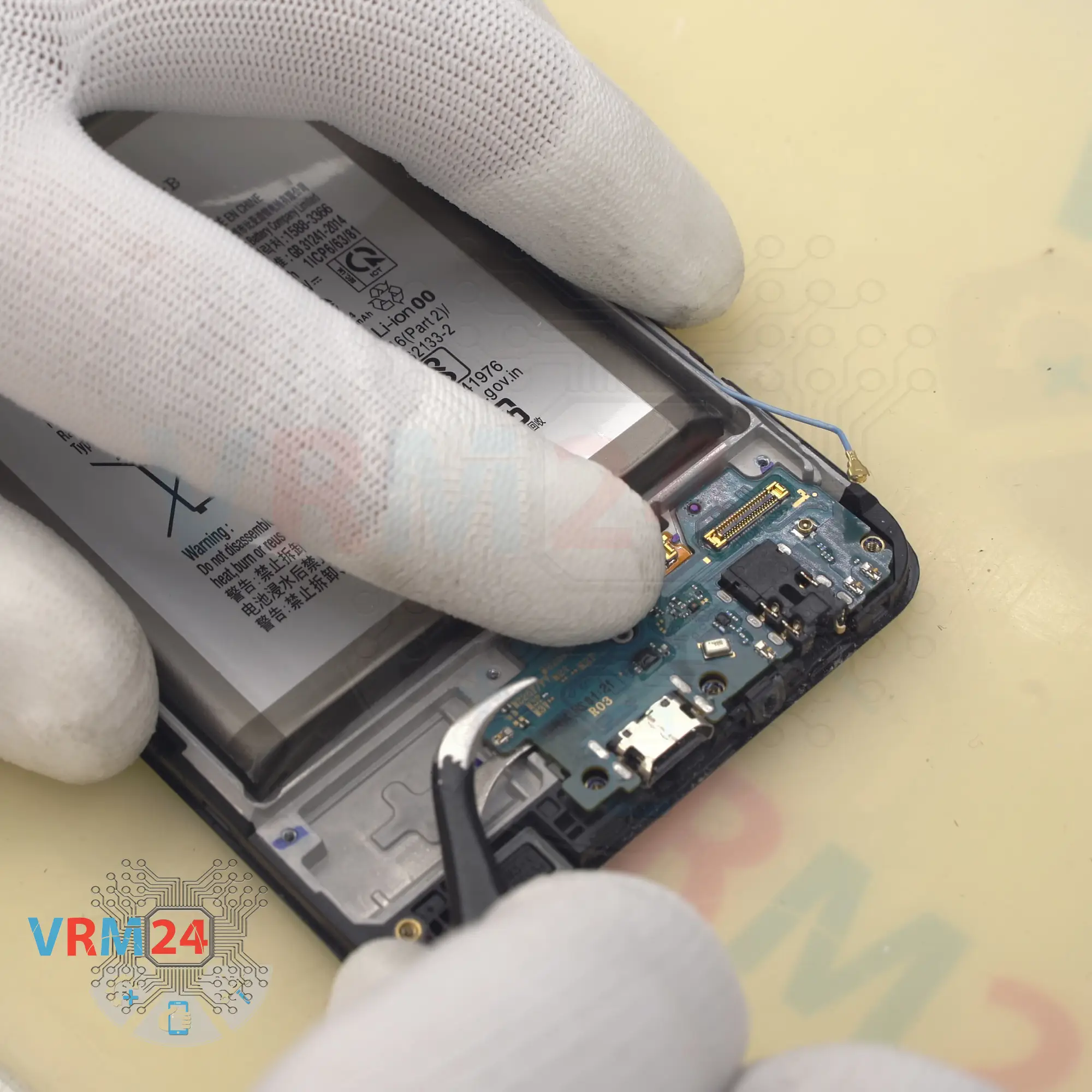

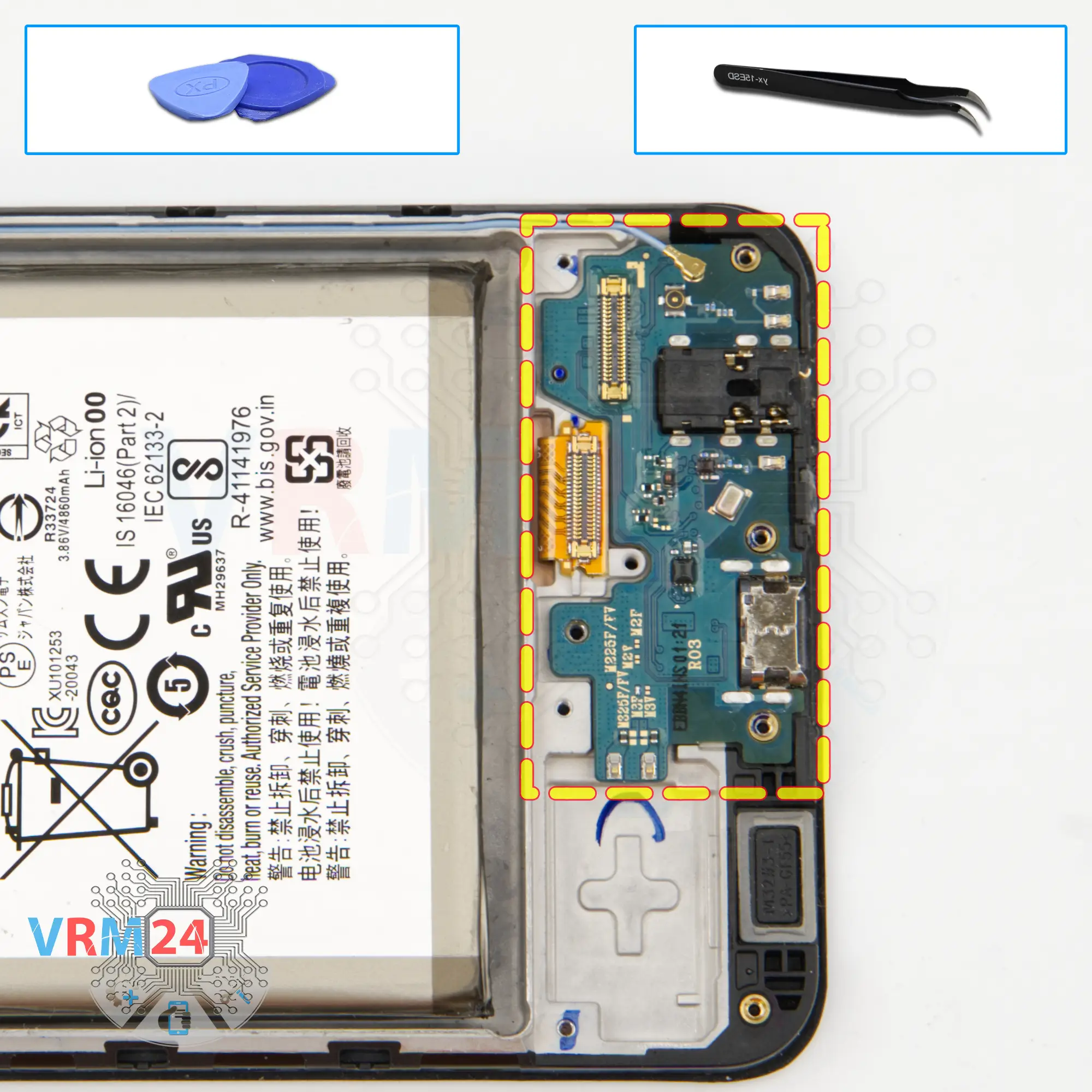

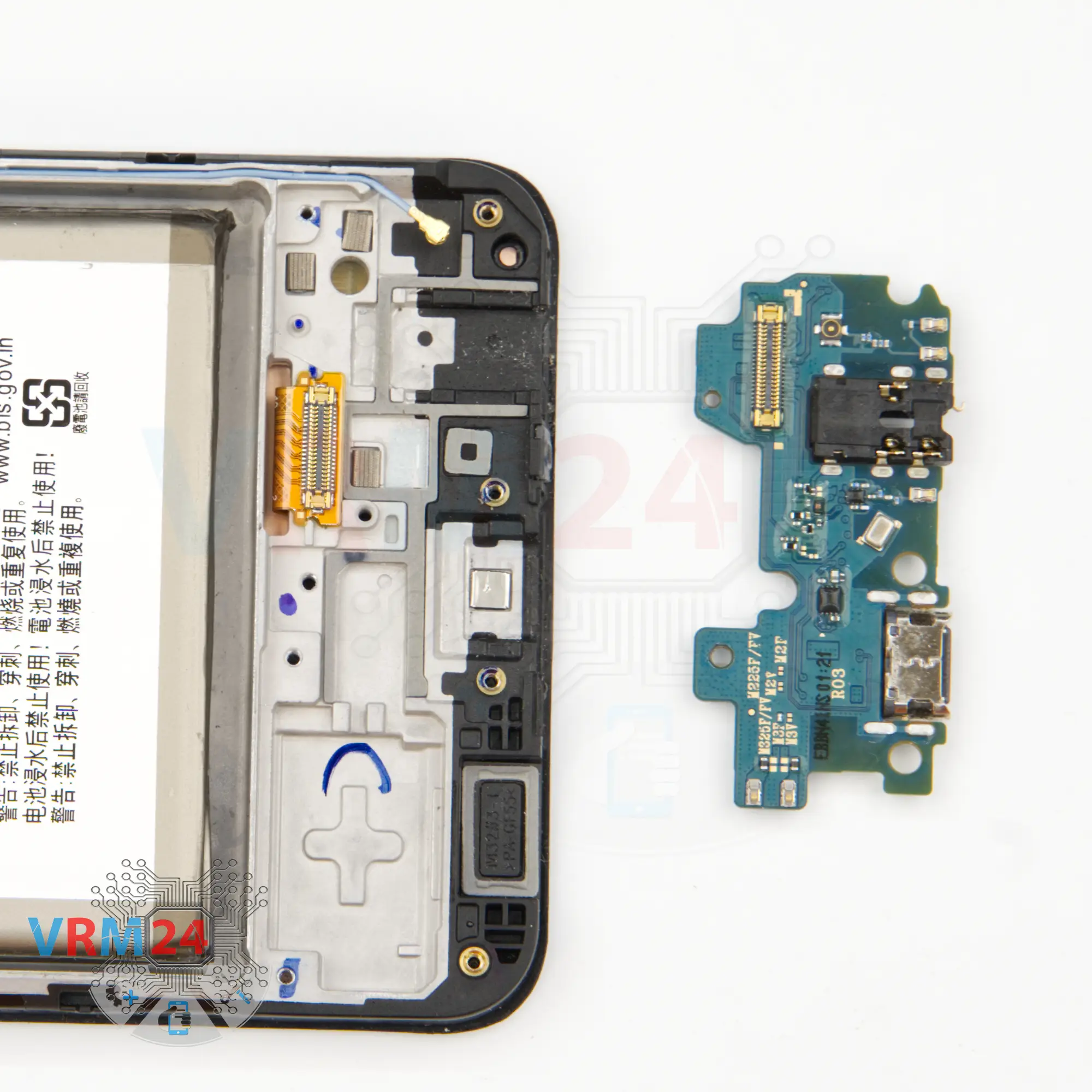

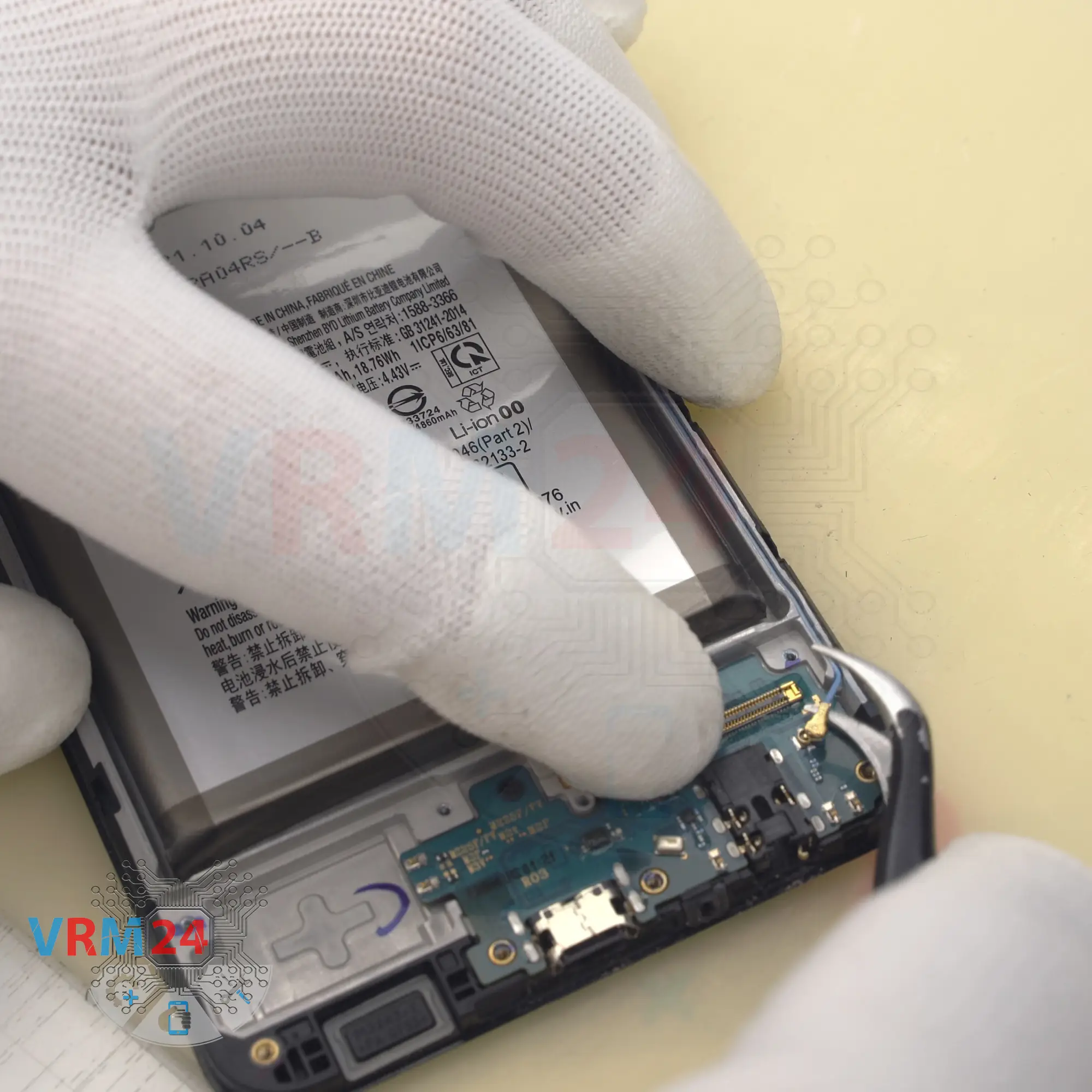

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, porta de fone de ouvido, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

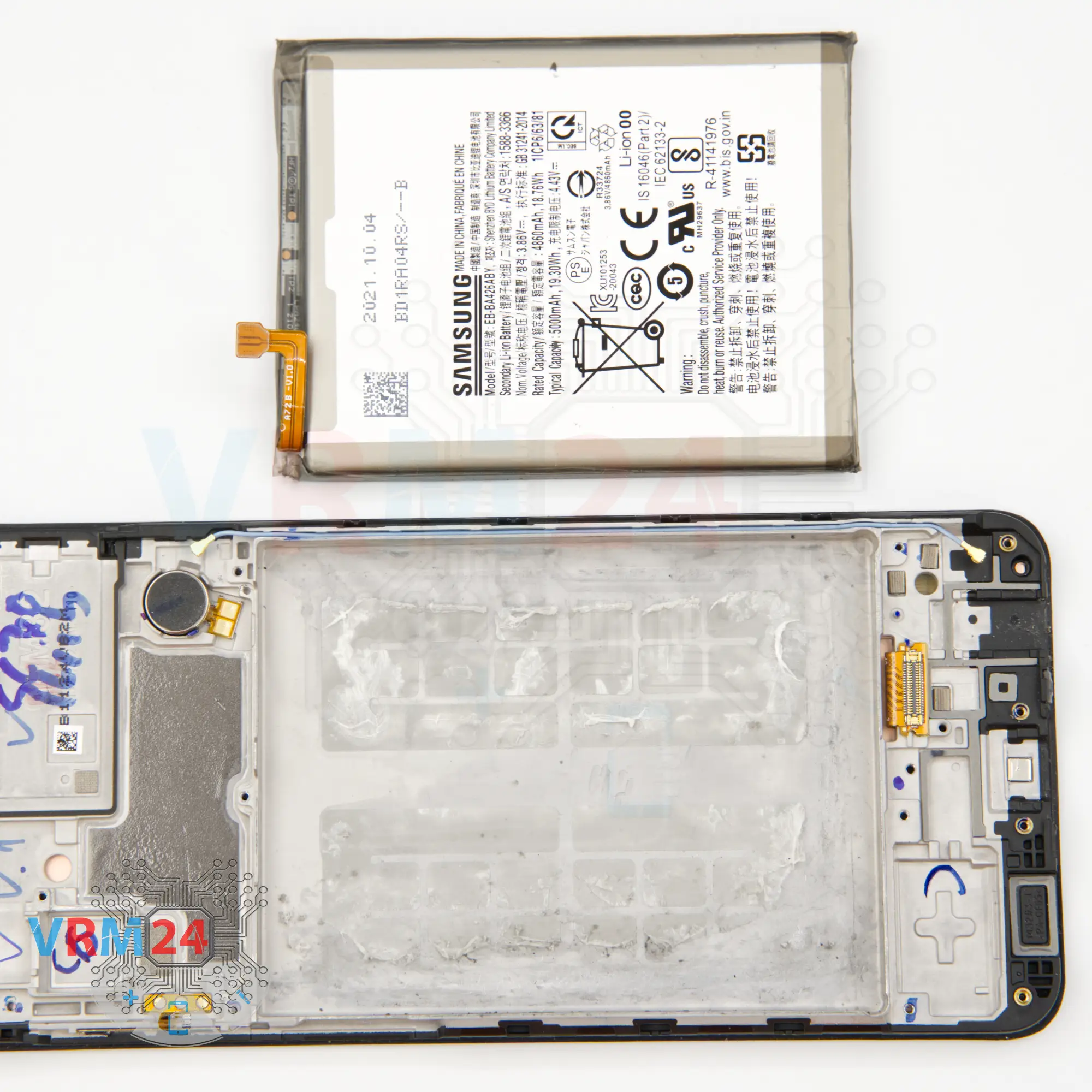

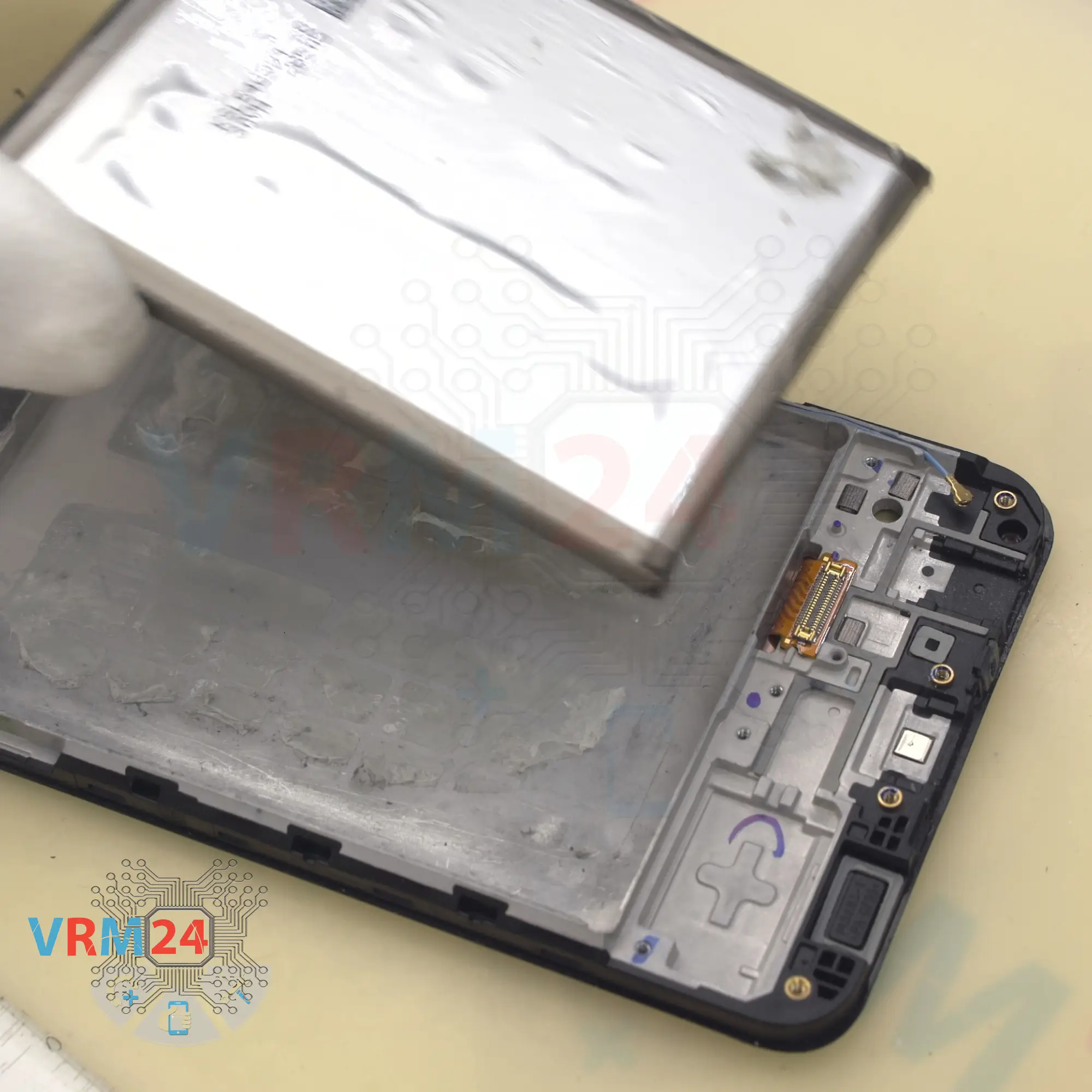

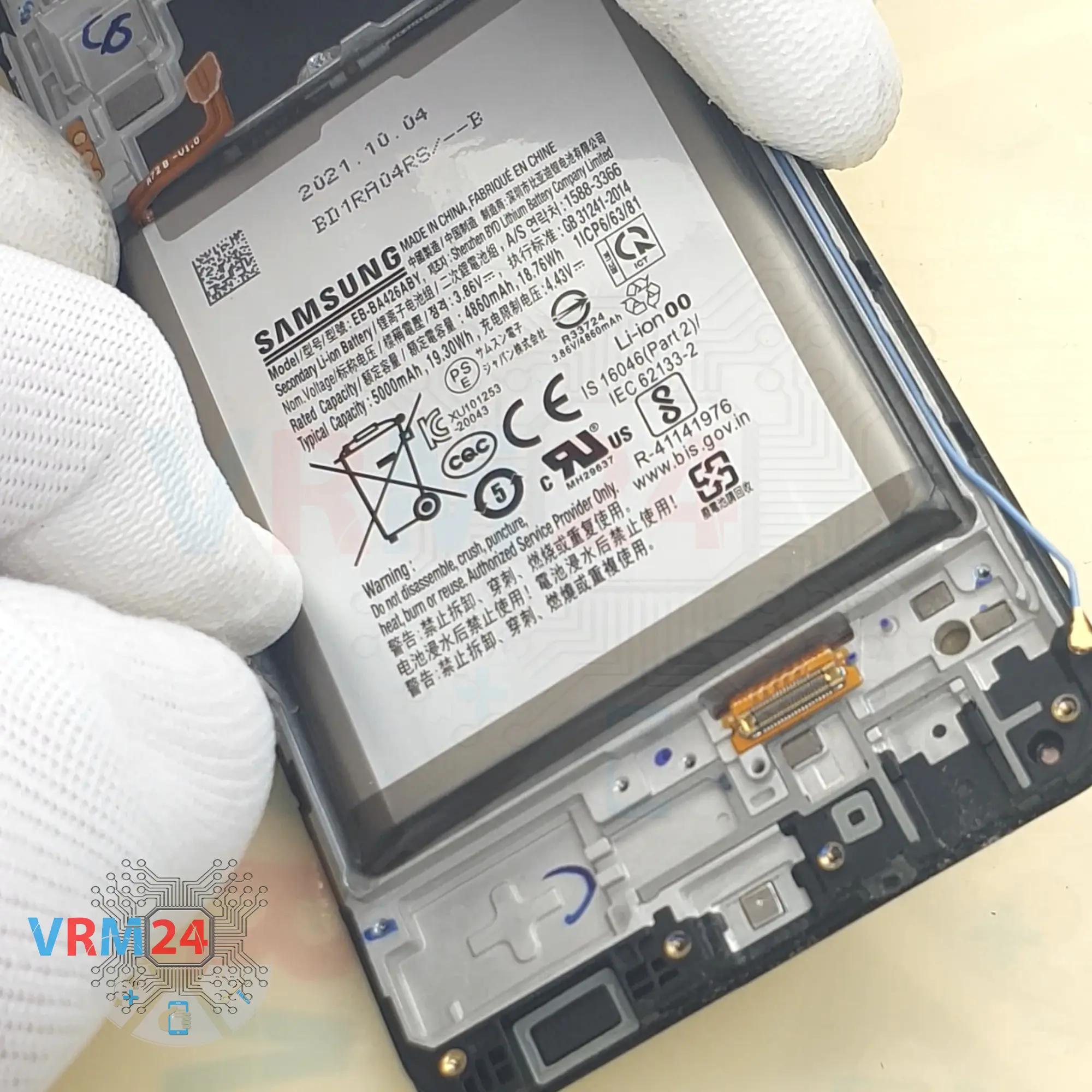

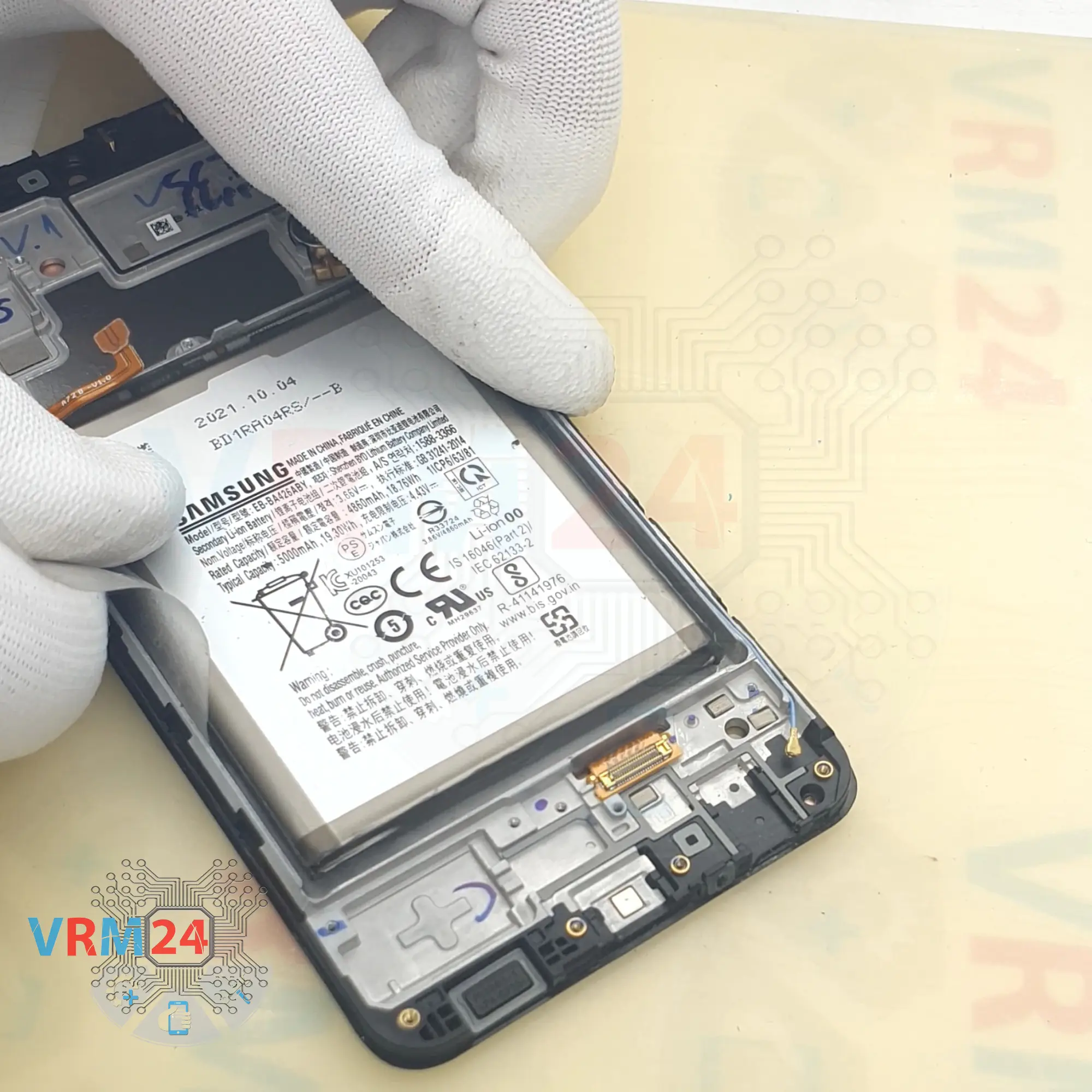

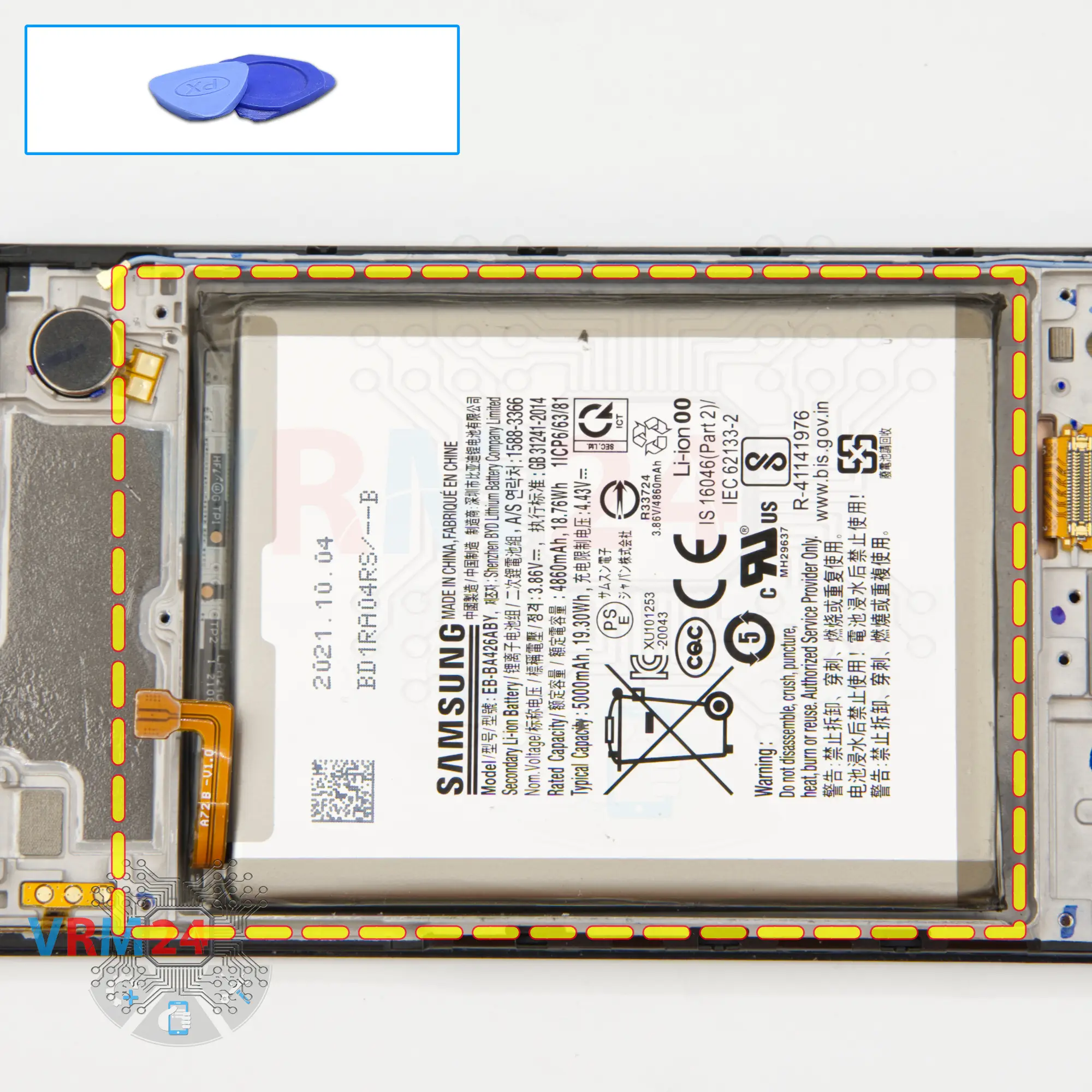

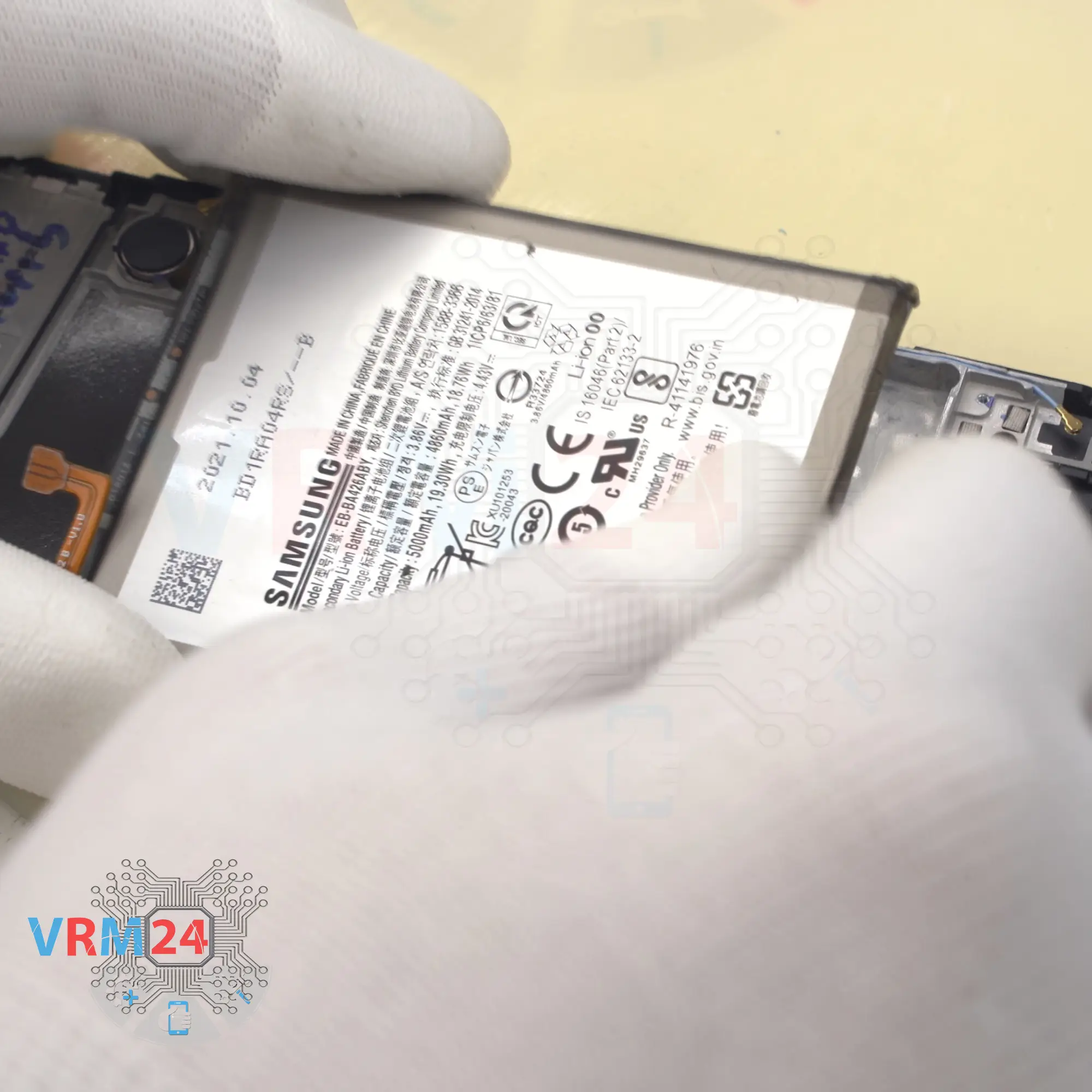

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Deslizamos suavemente o filme nos locais onde podemos fazê-lo e empurramos o filme plástico cada vez mais fundo. No nosso caso, demorou cerca de seis minutos para remover a bateria.

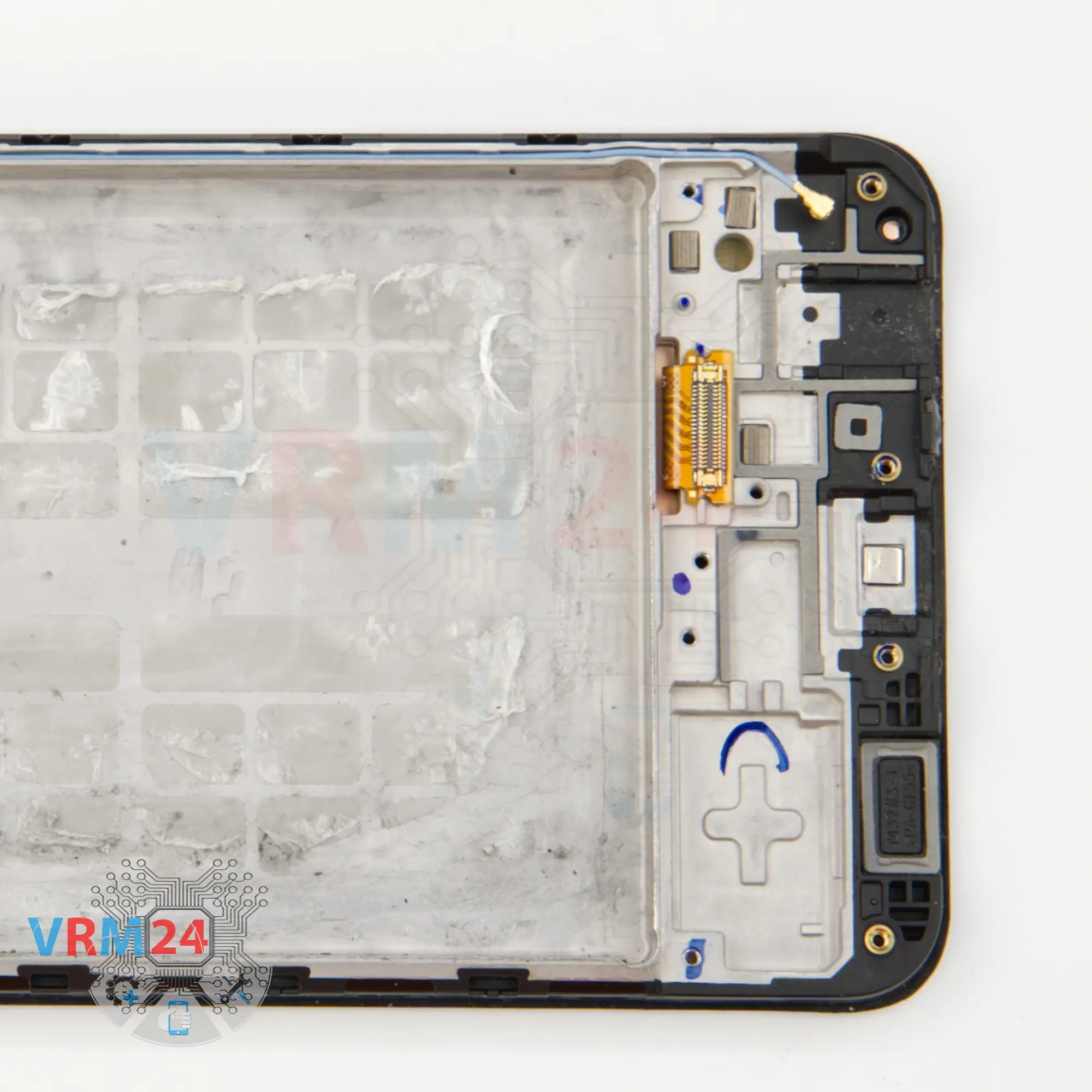

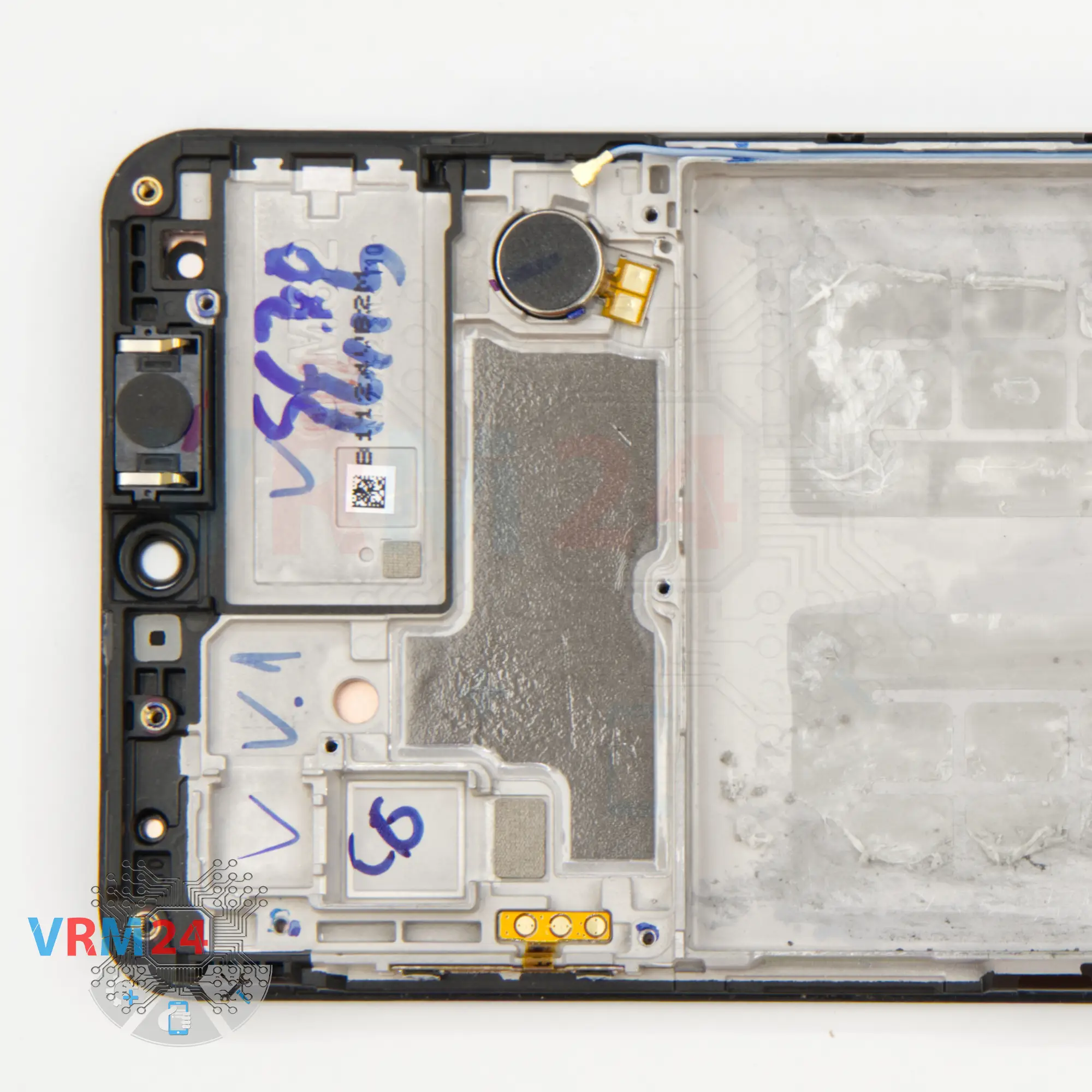

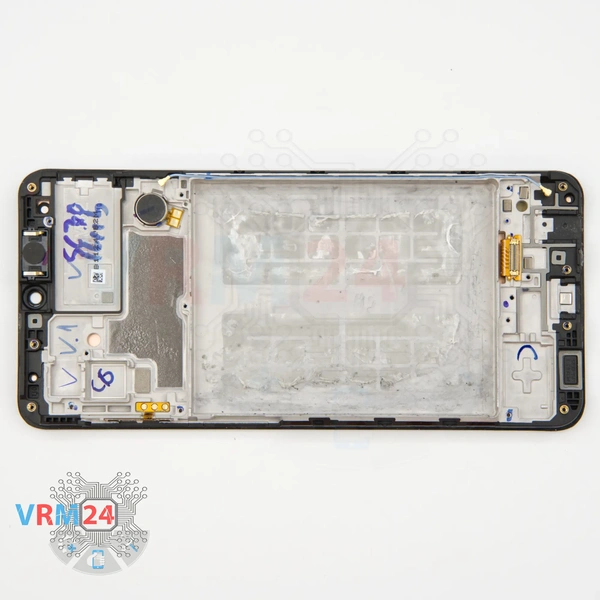

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
