Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S20 FE SM-G780 com a descrição de cada passo e o conjunto de ferramentas necessárias.

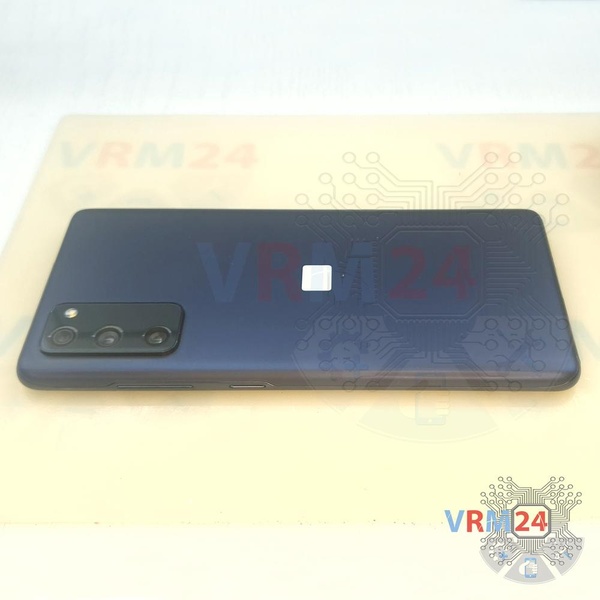

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

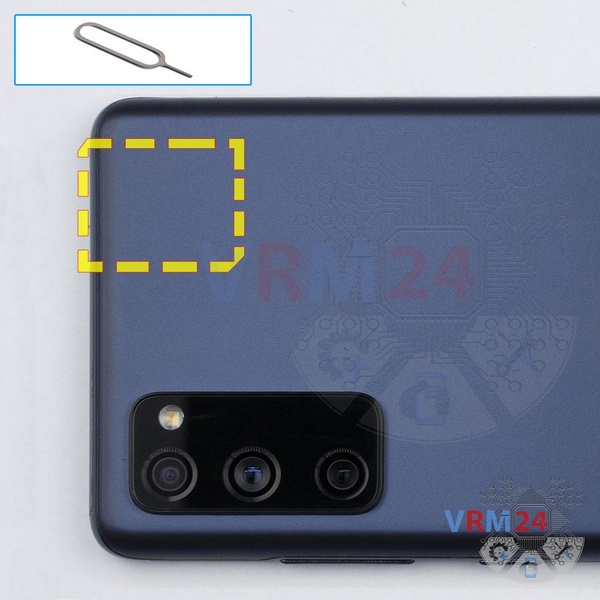

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

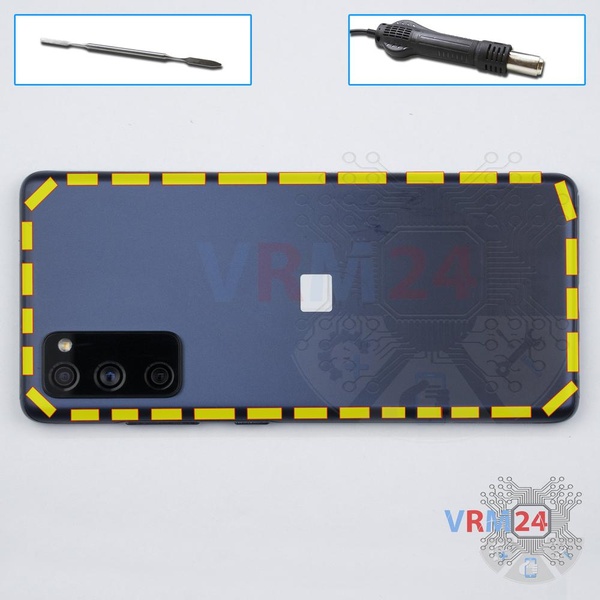

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

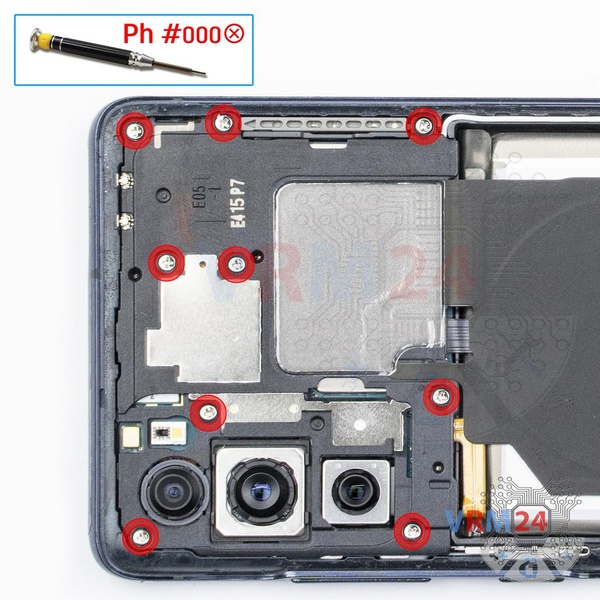

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 9 parafusos.

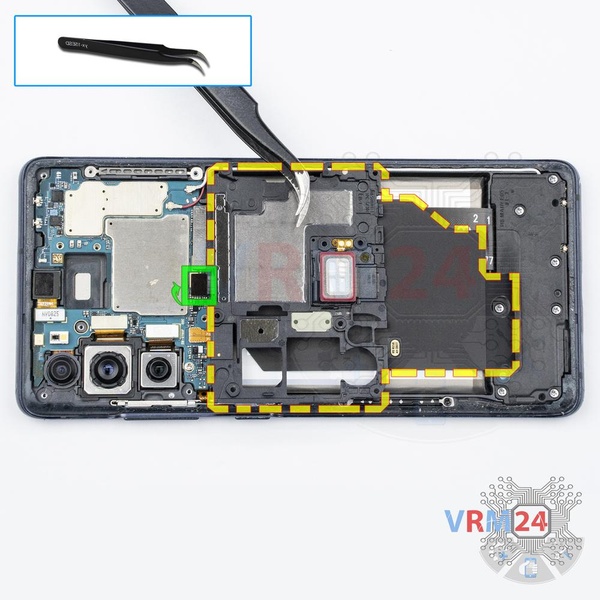

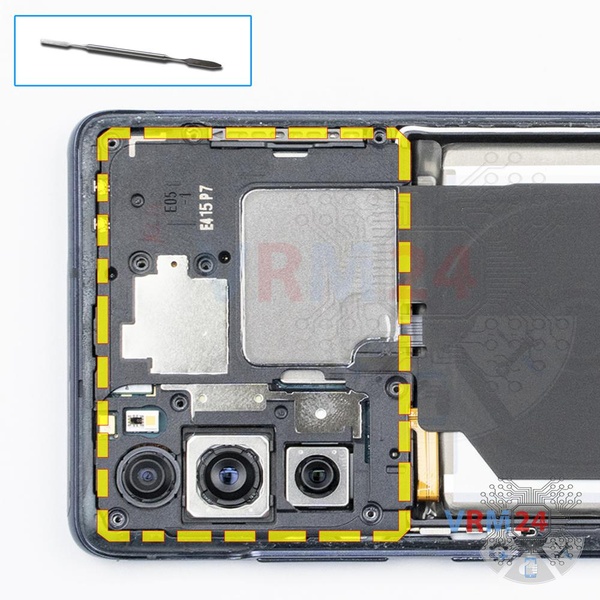

Abra a tampa com um alto-falante de fone de ouvido e vire-o.

Levante o conector e remova a tampa com um alto-falante, receptor de carregamento sem fio e etiqueta NFC.

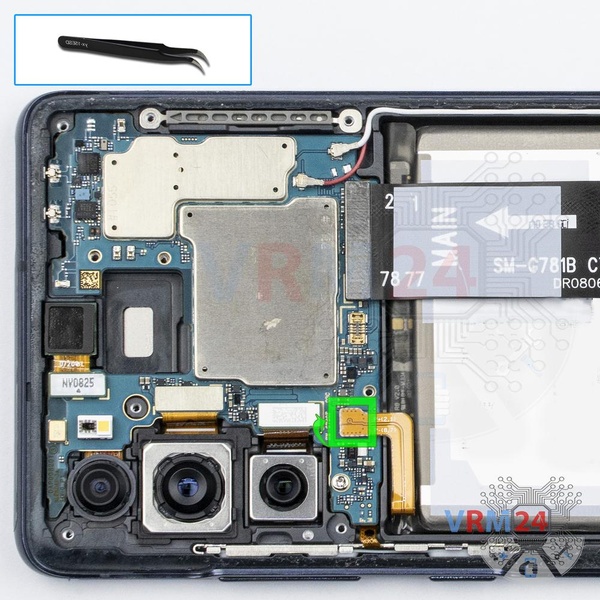

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo Samsung Galaxy S20 FE SM-G780 tem uma bateria EB-BG781ABY com capacidade de 4500 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

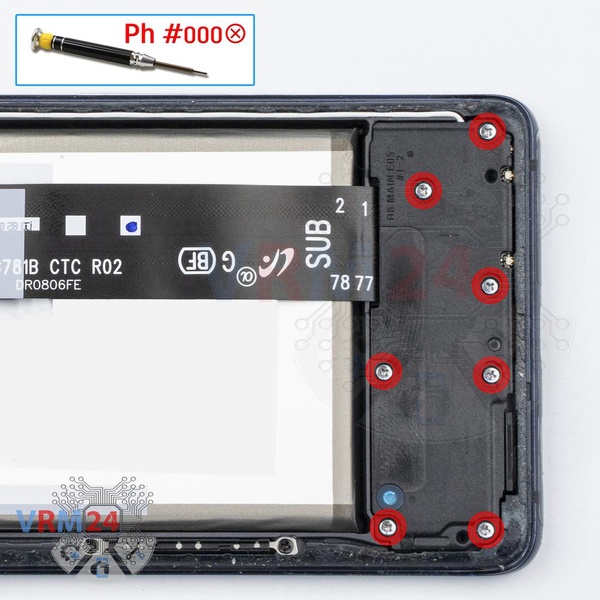

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.

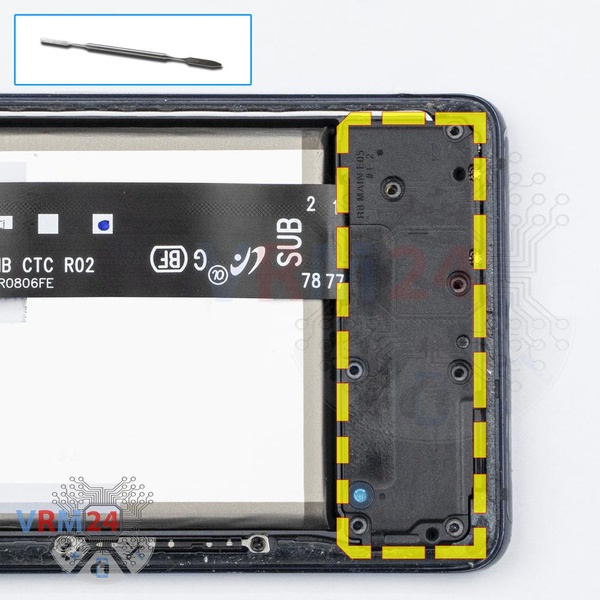

Remova o conjunto do alto-falante com antenas.

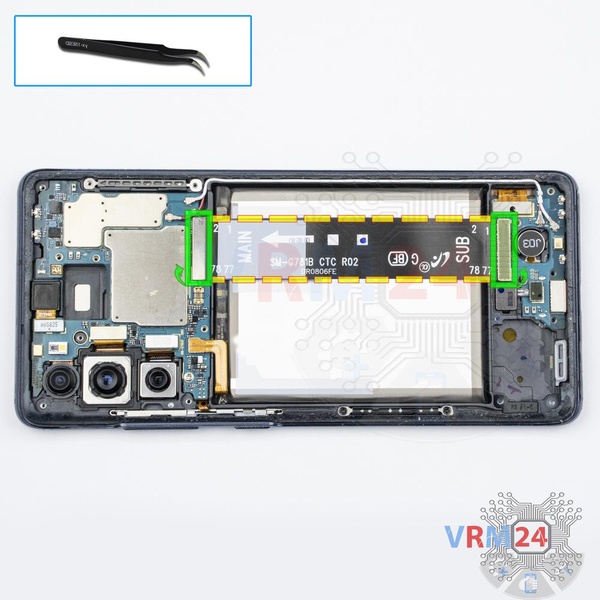

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como sub-placa).

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

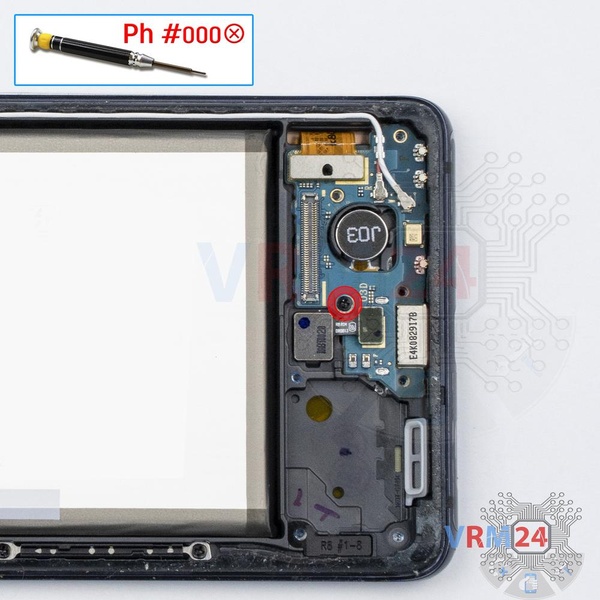

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse um parafuso que prende a sub-placa.

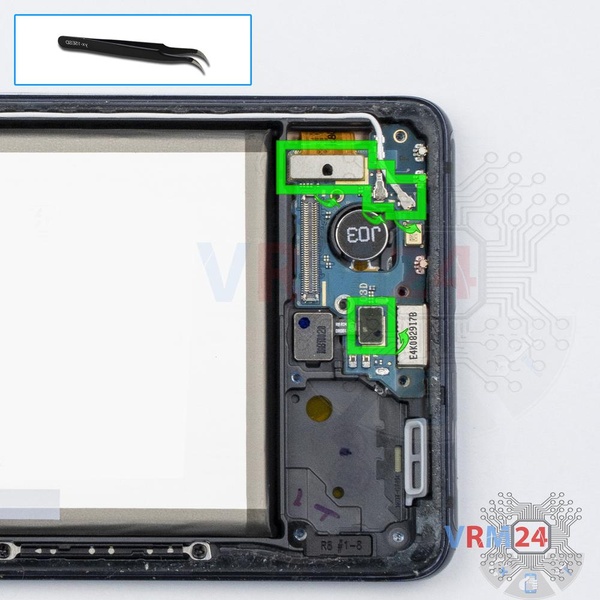

Desconecte os dois conectores do cabo coaxial, o cabo da placa-mãe e o cabo do sensor de impressão digital da placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

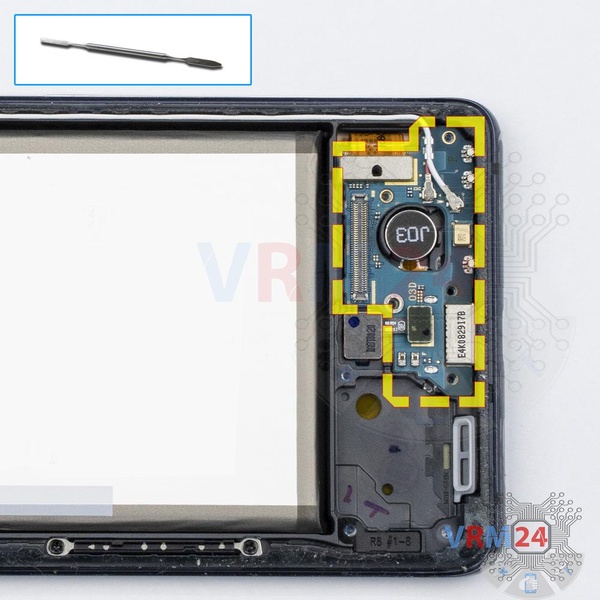

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️ A placa contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

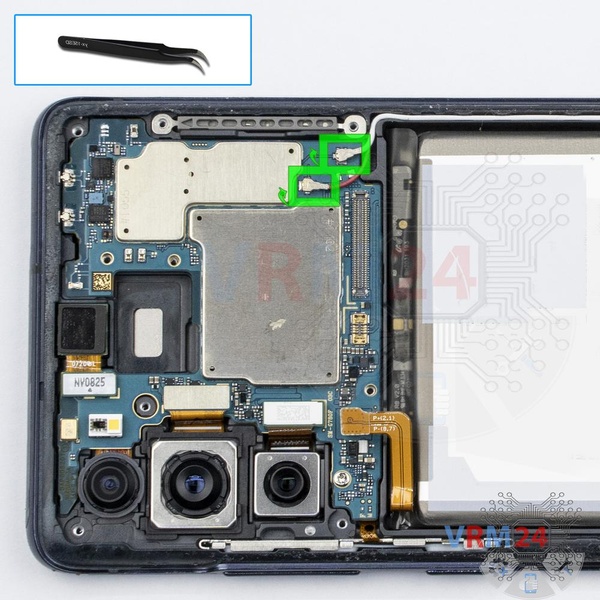

Retire os conectores do cabo coaxial.

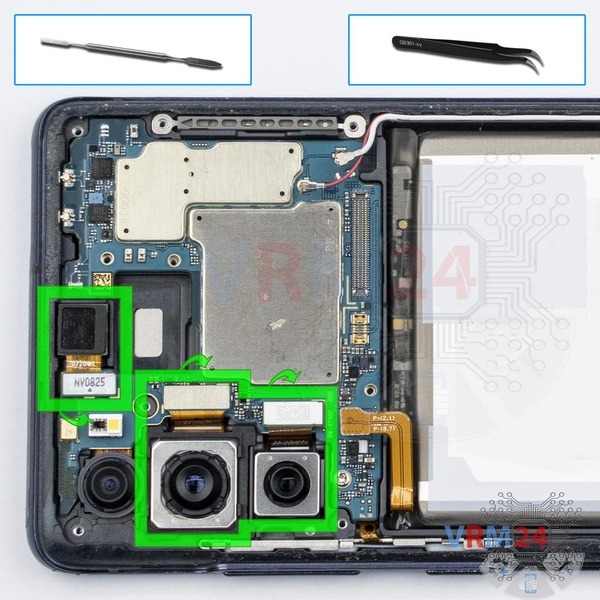

Retire os conectores e remova uma câmera frontal (selfie) e duas câmeras traseiras.

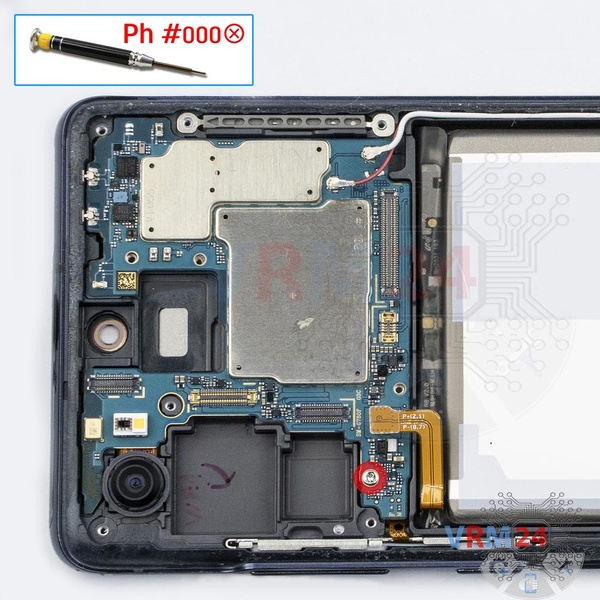

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.

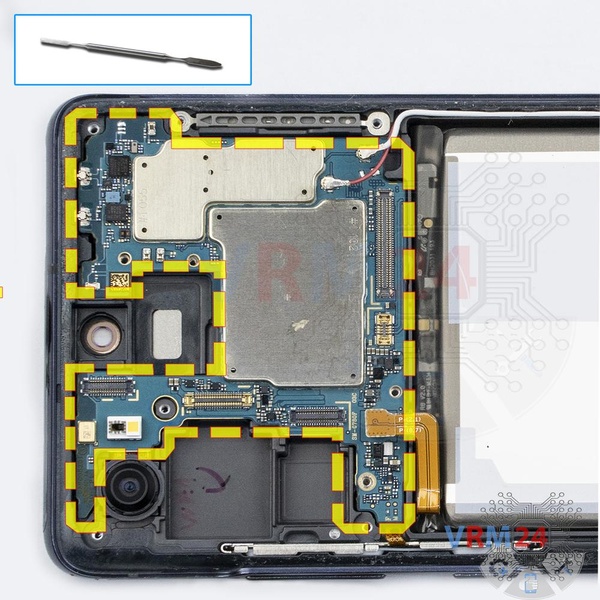

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

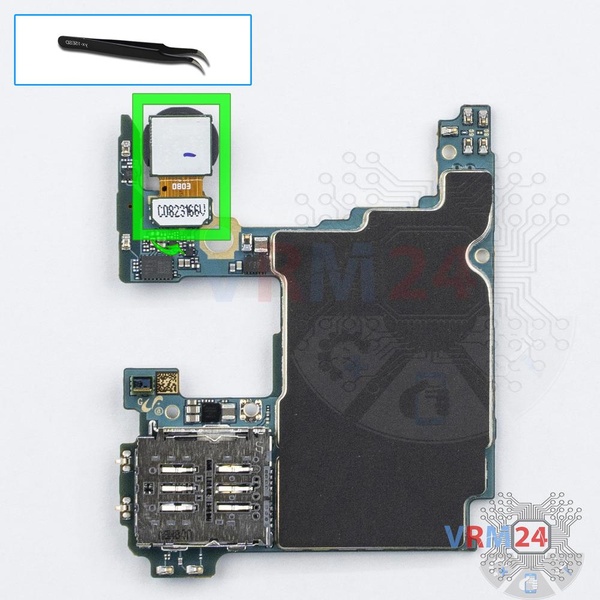

Levante o conector e remova a câmera traseira.
