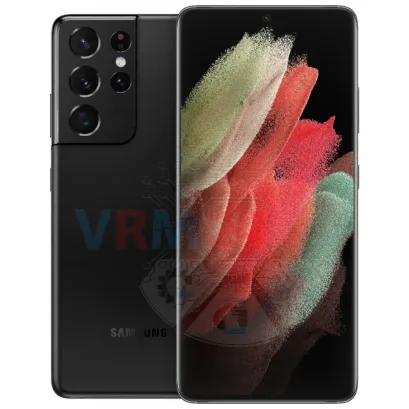

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S21 Ultra SM-G998 (Samsung Galaxy S21 Ultra 5G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte seis parafusos.

Desconecte os dois conectores. Erga as bordas e retire a tampa com carregamento sem fio e etiqueta NFC. O lado oposto da etiqueta é colado na tampa inferior com adesivo, por isso temos que removê-la com cuidado.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️ O modelo Samsung Galaxy S21 Ultra 5G SM-G998 possui uma bateria EB-BG998ABY com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte quatro parafusos.

Levante os conectores e remova cuidadosamente a tampa com as antenas, os sensores, a lanterna e o alto-falante do fone localizado por dentro.

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte quatro parafusos que prendem a tampa.

Erguer as bordas e remover o conjunto do alto-falante com antenas.

Com cuidado, de preferência pela borda, desconecte os conectores e remova dois cabos entre placas que conectam a placa-mãe à placa-filha (também conhecida como subplaca).

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

ℹ️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte três parafusos que prendem a subplaca.

Remova a subplaca.

Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

A sub-placa, também, pode ser fixada com acessórios como travas ou ganchos. Tenha cuidado.

ℹ️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Levante os conectores do cabo dos botões de volume de energia, cabo do módulo de exibição, câmera traseira, câmera frontal.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe, também, pode ser fixada com acessórios como travas ou ganchos. Tenha cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

Levante os conectores e remova cuidadosamente o conjunto das quatro câmeras traseiras.

ℹ️ No quadro da tela permaneceu: a bateria, câmera frontal e motor de vibração.
