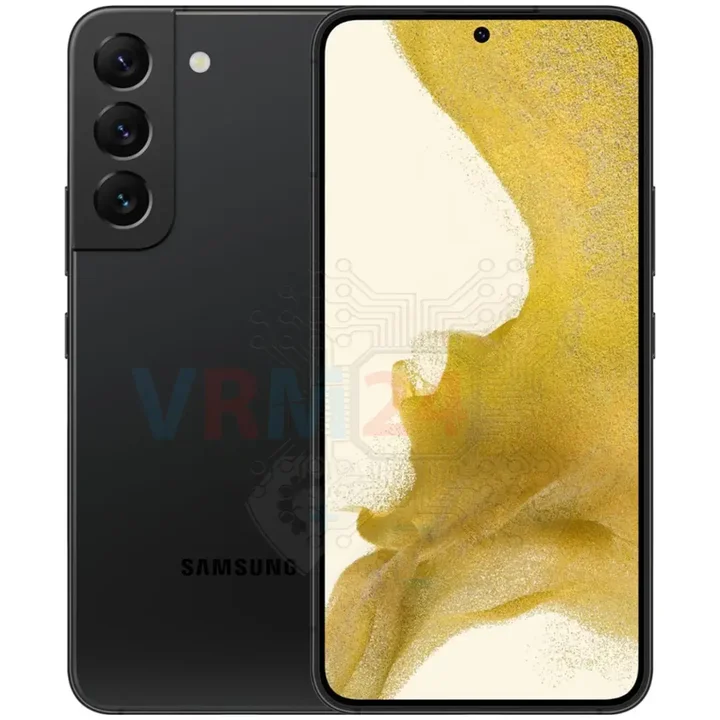

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S22 SM-S901 (Samsung SM-S901B, SM-S901B/DS, SM-S901U, SM-S901U1, SM-S901W, SM-S901N, SM-S9010, SM-S901E) com a descrição de cada passo e o conjunto de ferramentas necessárias.

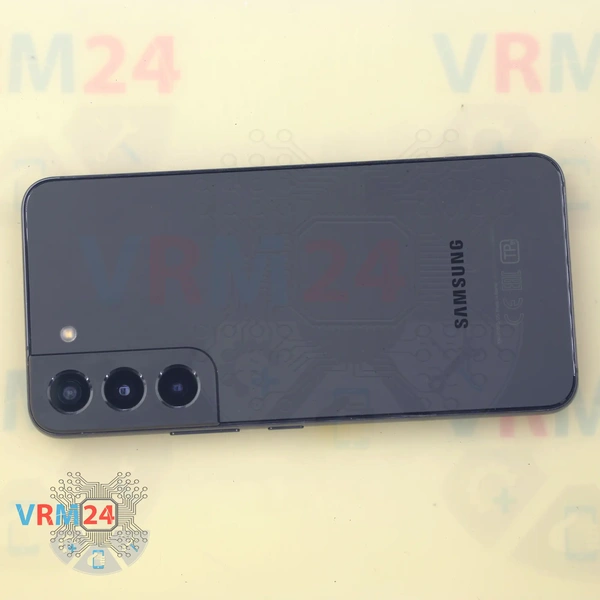

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

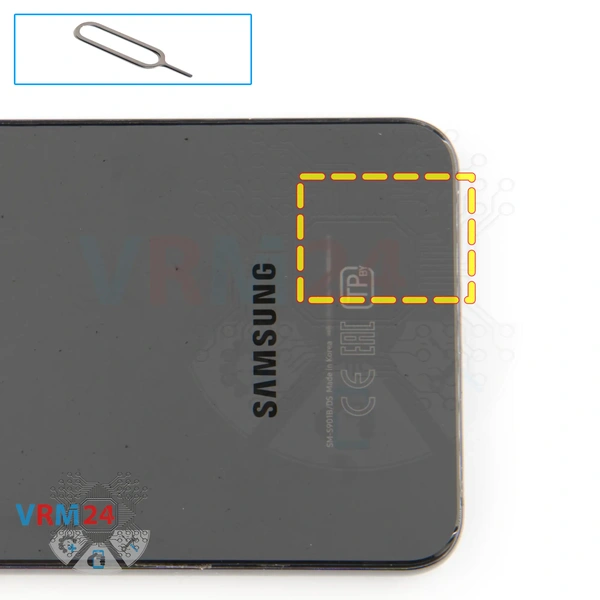

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja dos cartões SIM para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Precisamos aquecer a superfície da tampa traseira a uma temperatura de cerca de 70°C. C ou 160°C F. Para isso usamos uma esteira de aquecimento, você pode usar um secador de cabelo.

E depois de 5 a 7 minutos podemos prosseguir para a desmontagem.

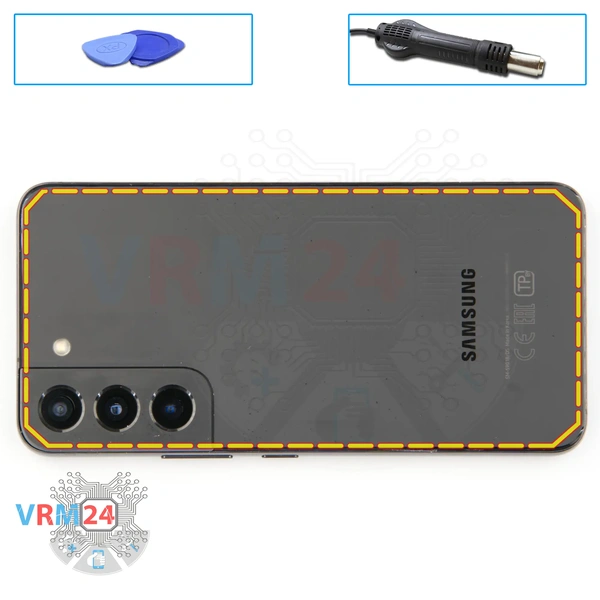

Para remover a tampa traseira, usaremos um filme plástico, que é a película protetora do novo display.

Nós o inserimos no espaço entre a tampa intermediária e a tampa traseira e passamos ao longo da tampa traseira, destacando-o.

Devemos ter sempre cuidado na zona dos botões laterais, pois nesta zona podem existir cabos e estes podem ficar danificados. Também precisamos ter cuidado na área das câmeras, para não tocar ou danificar as lentes.

Aliás, a tampa traseira também é colada na área das câmeras.

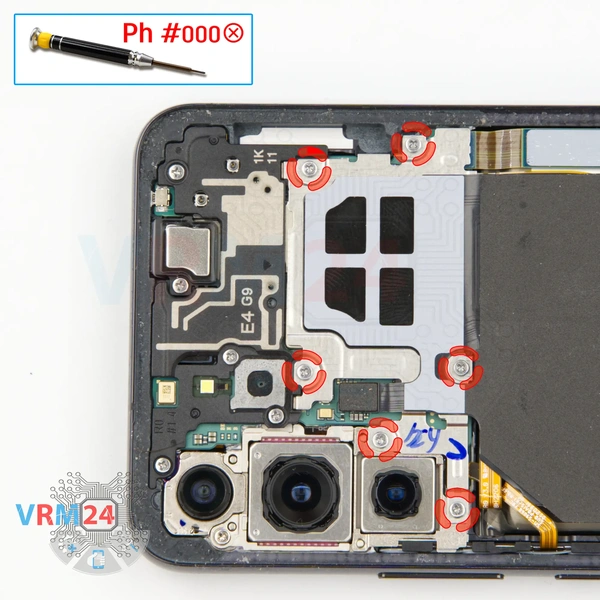

Agora precisamos desparafusar alguns dos parafusos na parte superior, usamos uma chave de fenda Phillips de 1,5mm ou #000.

Isso nos permitirá chegar ao conector da bateria que precisamos desconectar.

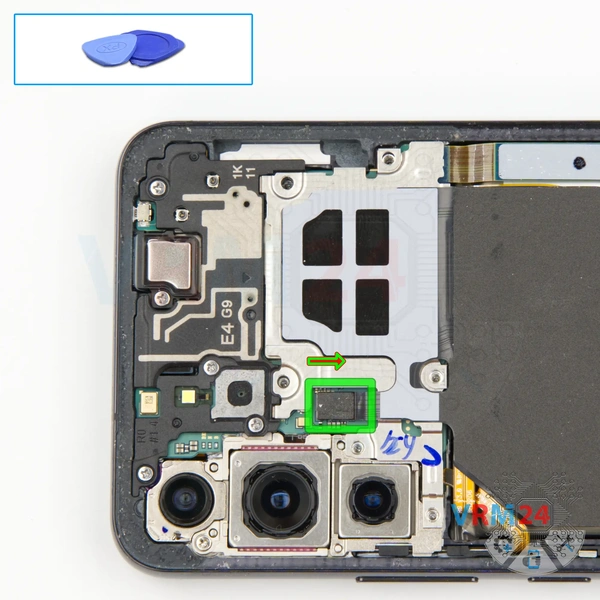

Com uma ferramenta não metálica, precisamos desconectar o conector de carregamento sem fio.

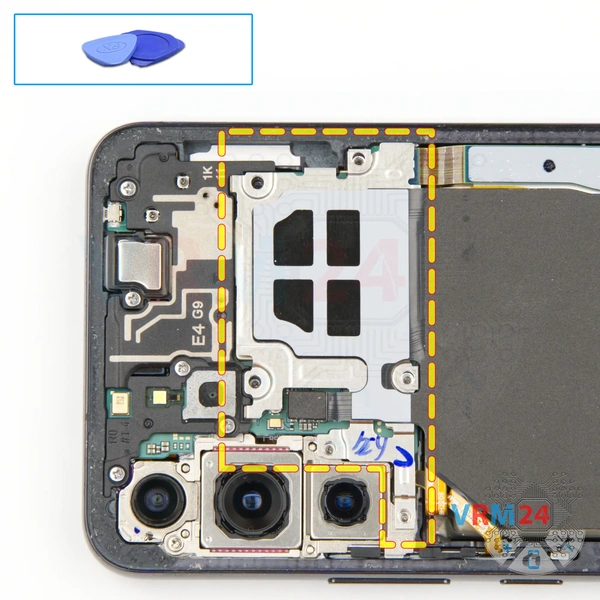

Dobramos o conjunto com alto-falante, NFC e carregamento sem fio para o lado e usamos uma ferramenta não metálica para desconectar o conector da bateria.

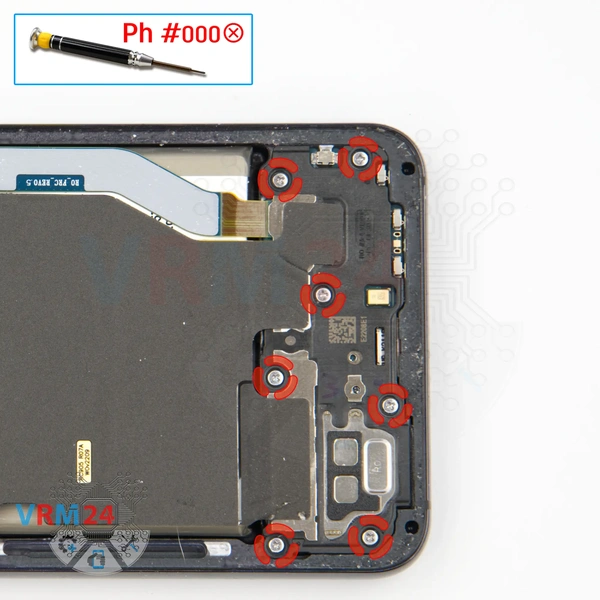

E passamos a desparafusar os parafusos na parte inferior. A chave de fenda é a mesma chave de fenda Phillips de 1,5 mm. Os parafusos parecem ser todos iguais, mas ainda assim recomendamos colocá-los em uma superfície especial em uma ordem fácil de lembrar para remontagem.

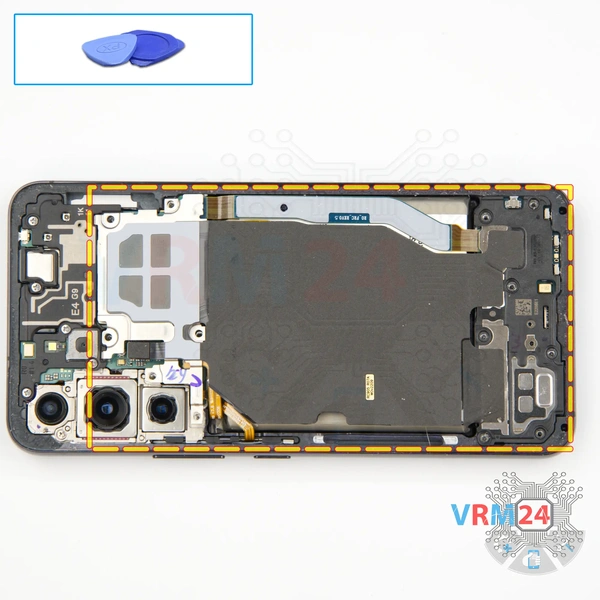

Podemos retirar a tampa do alto-falante. Encontramos o lugar certo e adequado para levantar a tampa pela borda e retirá-la. E podemos remover todo o conjunto (carregamento sem fio, NFC, alto-falante).

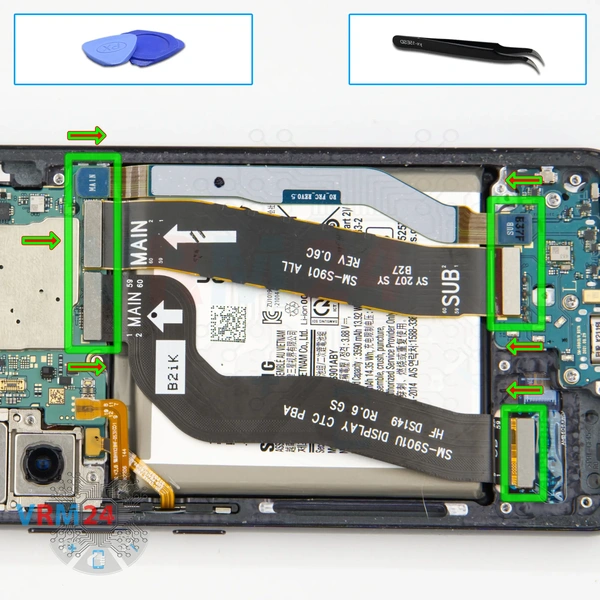

Em seguida, desconectamos os conectores da subplaca e da placa-mãe e removemos os dois cabos entre placas e o cabo da tela. Para a remontagem está escrito nos cabos como eles devem ser colocados (as setas apontam para placa-mãe).

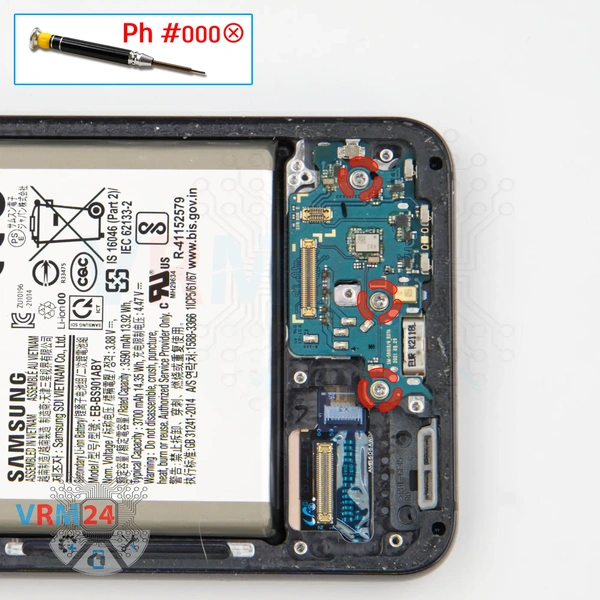

Depois precisamos desparafusar os três parafusos que prendem a subplaca no lugar. A chave de fenda é a mesma chave de fenda Phillips de 1,5 mm.

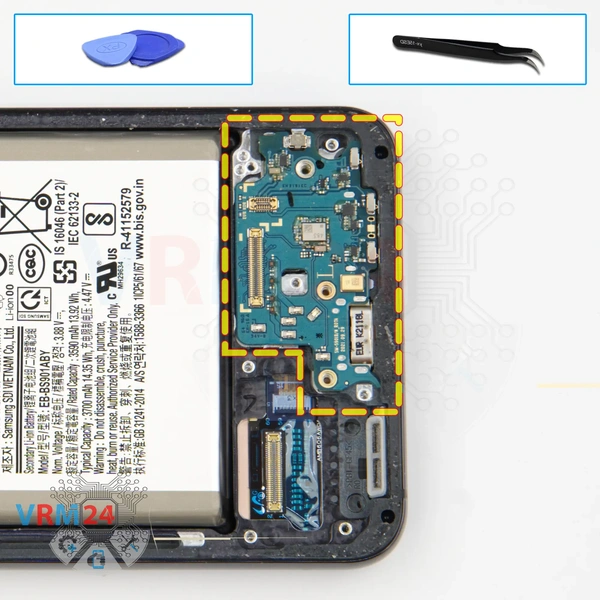

Podemos retirar a subplaca, prendê-la cuidadosamente na borda e retirá-la. A sub-placa é ligeiramente recuada e um pouco colada. Na subplaca temos a porta de carregamento, microfone e porta-cartões/conector na parte traseira.

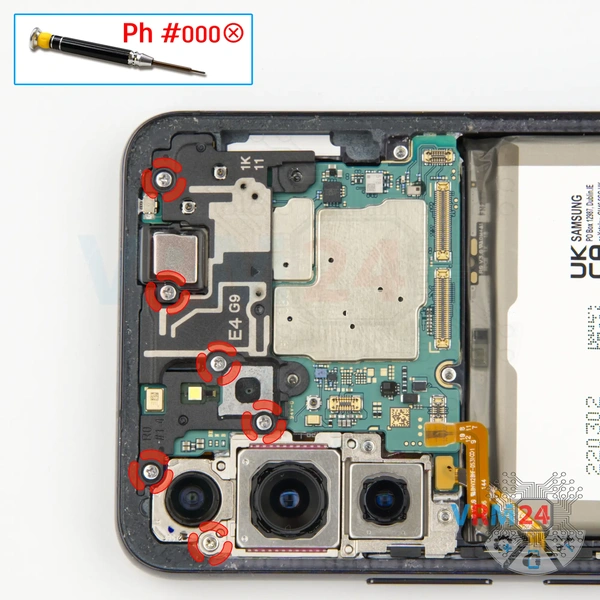

Desparafusamos os seis parafusos restantes que prendem a placa-mãe, as câmeras e a tampa com antenas. A chave de fenda é a mesma Phillips 1,5 mm.

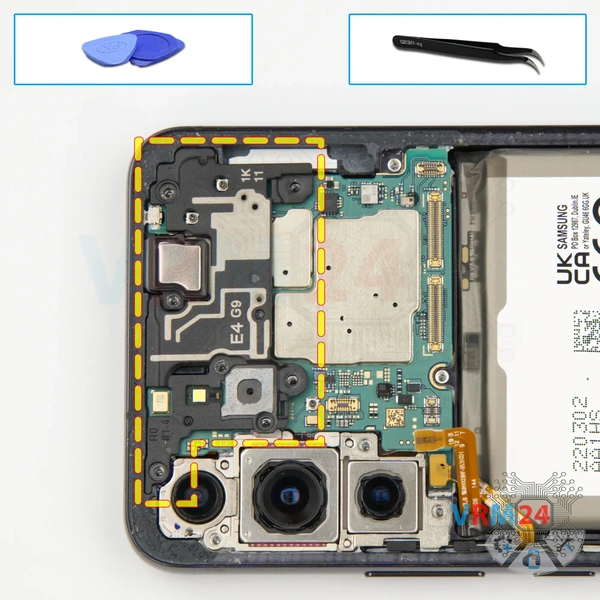

Depois disso podemos retirar a tampa com antenas, prendemos pela borda e retiramos.

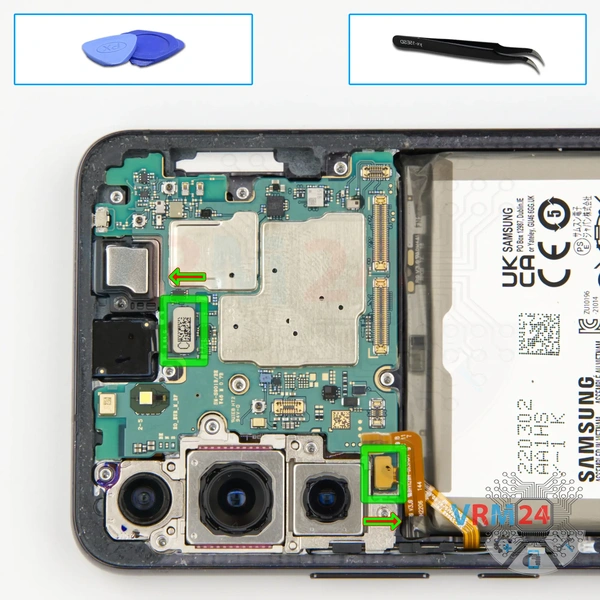

Antes de remover a placa-mãe, precisamos desconectar o conector da câmera frontal e o conector do cabo dos botões laterais. Desconecte os conectores, dobre os cabos e estamos prontos para desconectar a placa-mãe.

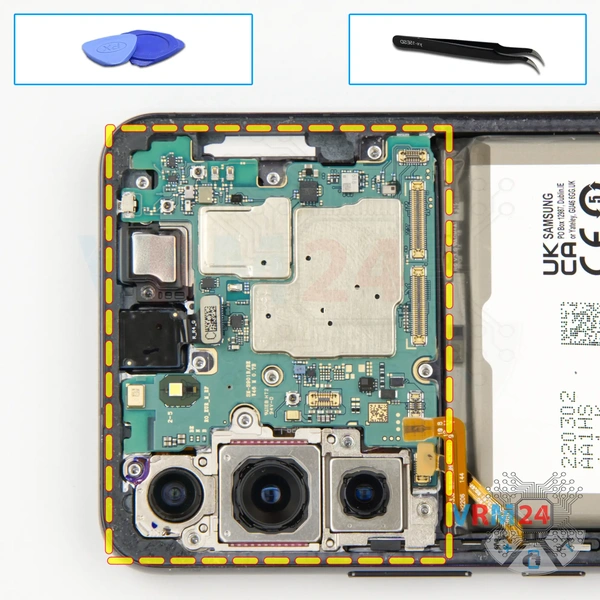

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou prendendo a placa de circuito.

A placa-mãe também pode ser fixada com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

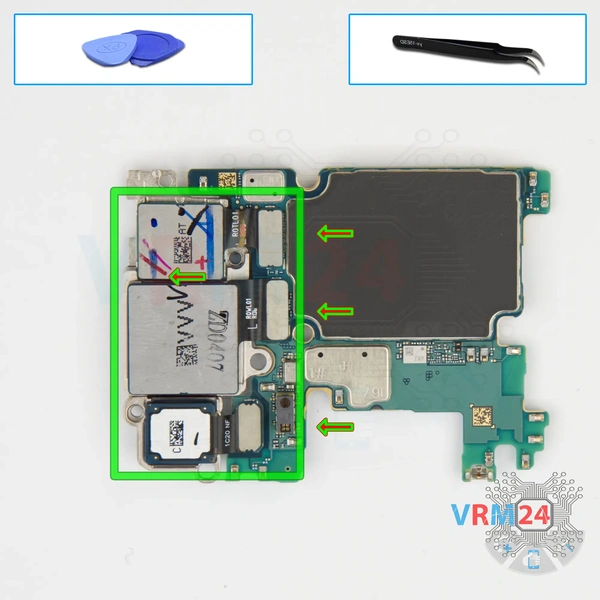

Agora precisamos desconectar as câmeras traseiras. As câmeras são acopladas umas às outras, este ponto deve ser levado em consideração e ter cuidado.

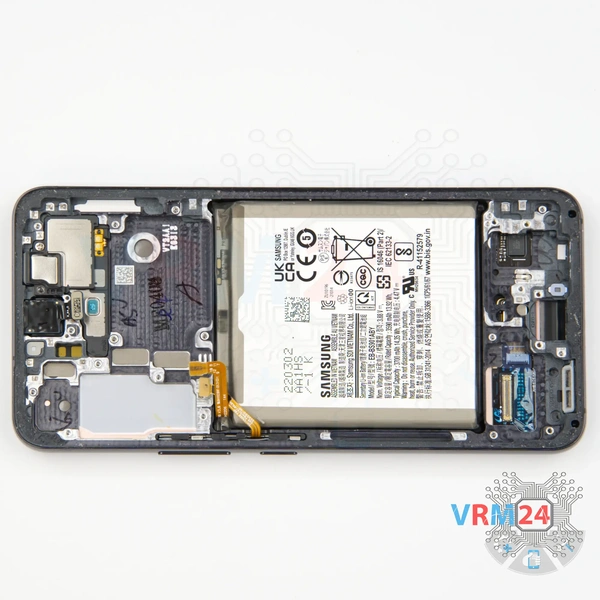

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, a bateria e a câmera frontal.
