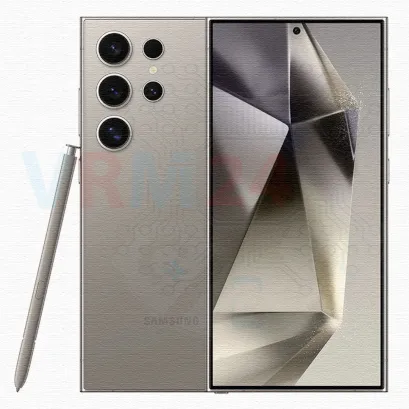

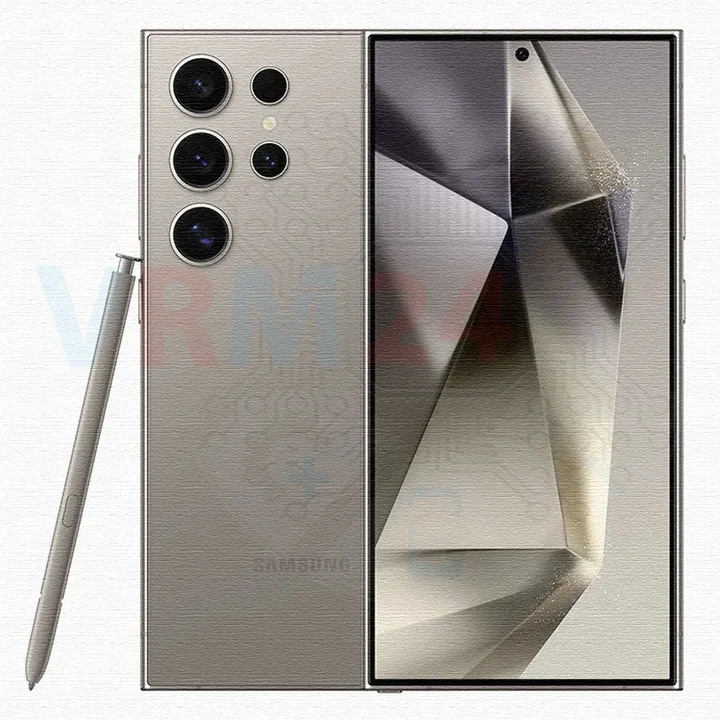

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S25 Ultra SM-S938 (Samsung Galaxy S25 Ultra SM-S938B, SM-S938B/DS, SM-S938U, SM-S938U1, SM-S938W, SM-S938N, SM-S9380, SM-S938E, SM-S938E/DS) com a descrição de cada passo e o conjunto de ferramentas necessárias.

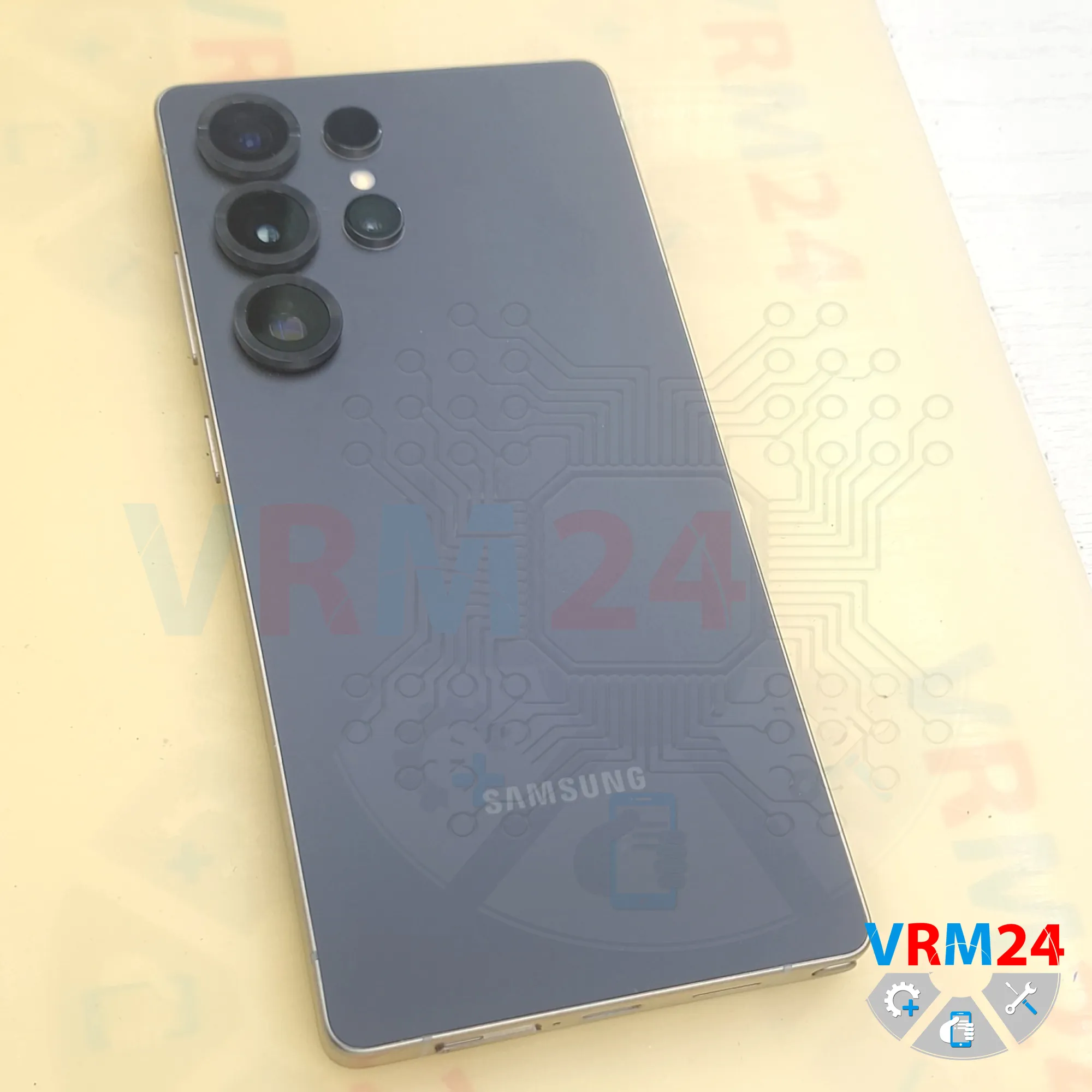

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

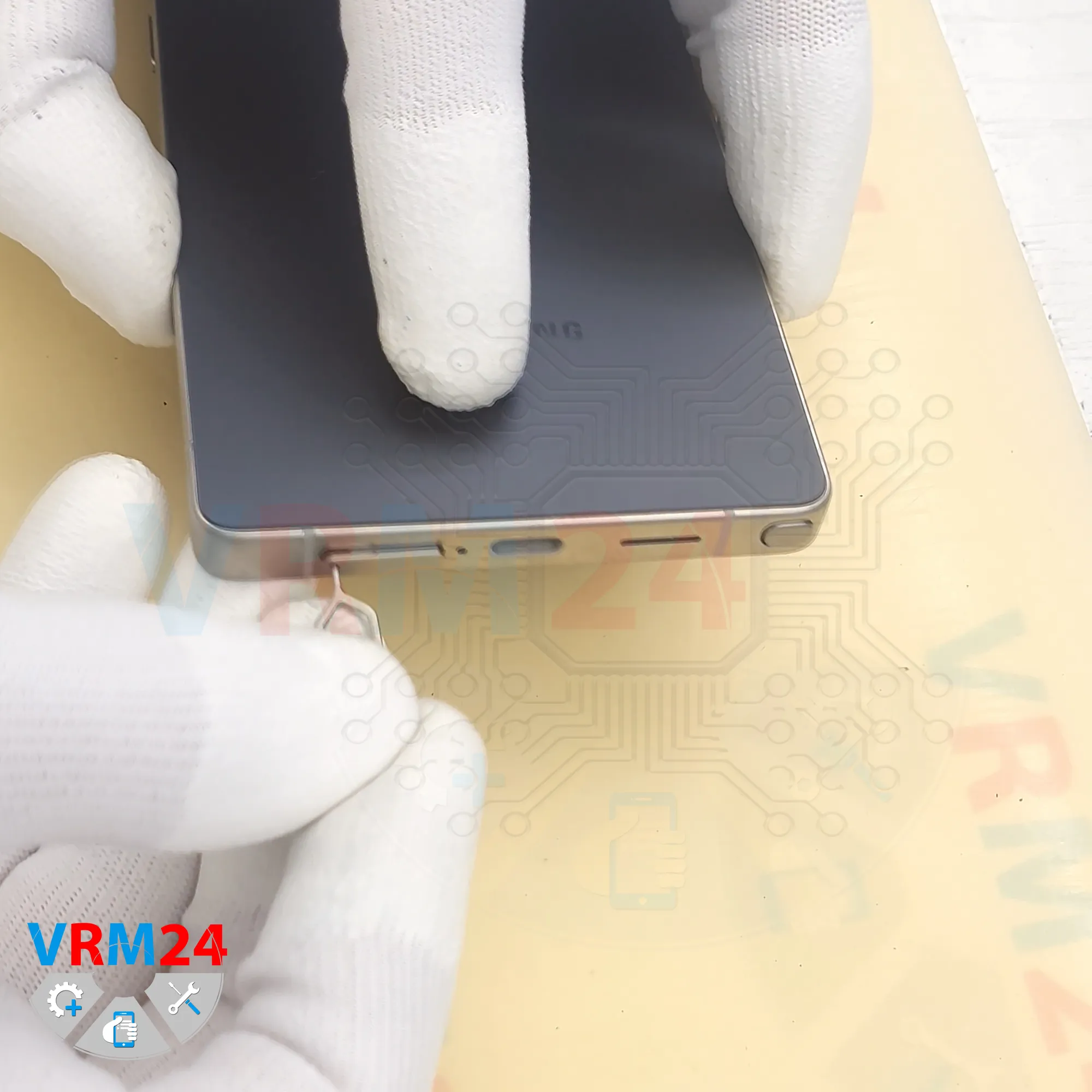

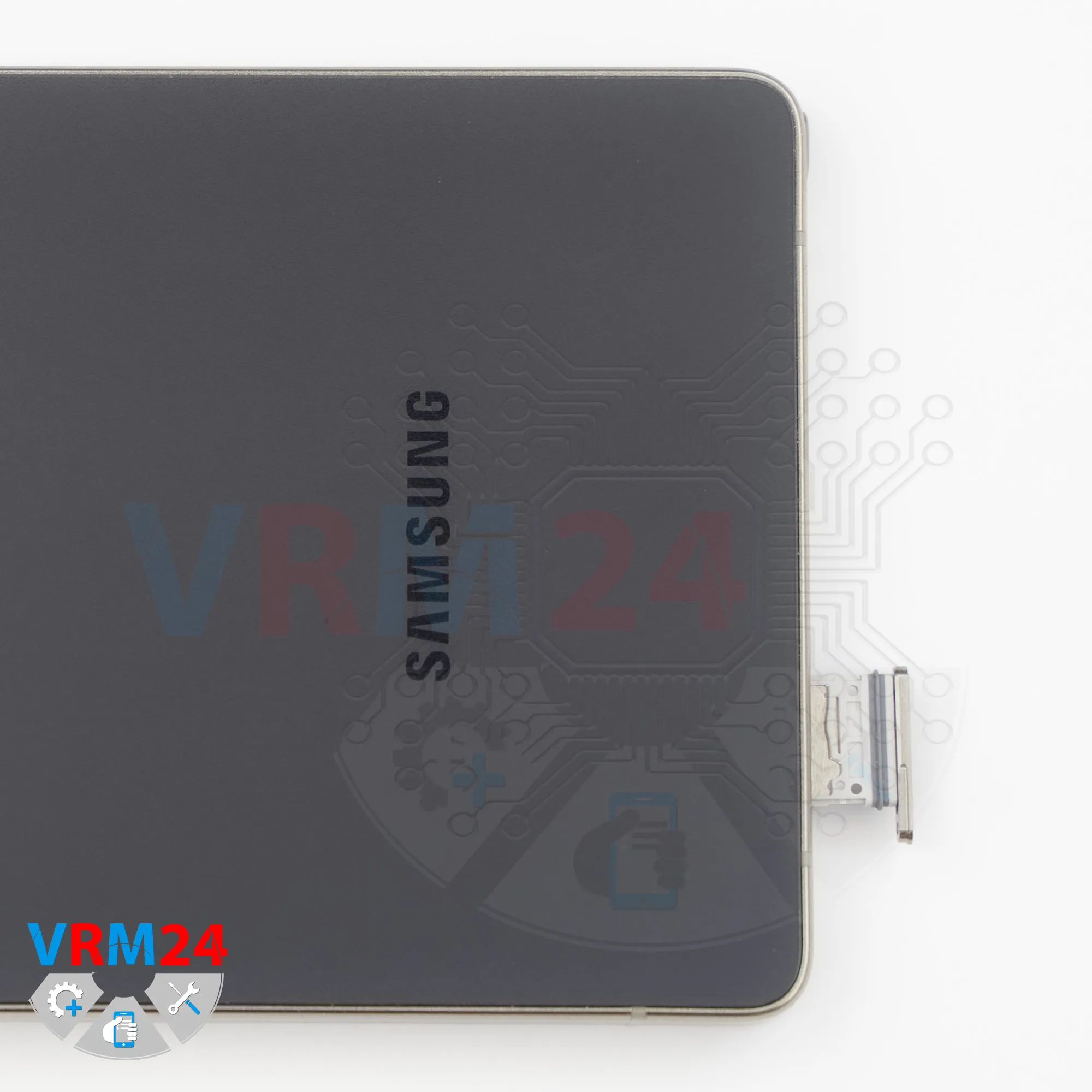

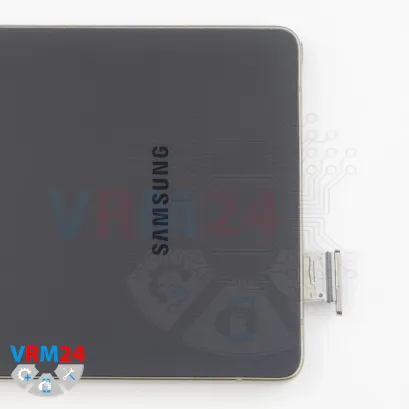

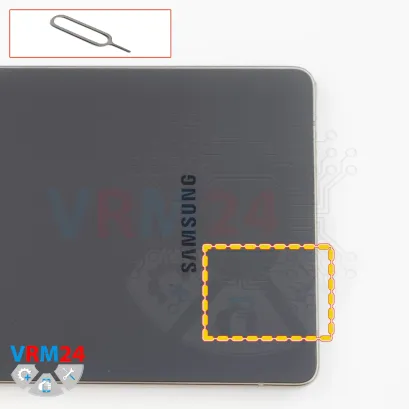

Em primeiro lugar, precisamos remover a bandeja do cartão.

Para fazer isso, usamos a ferramenta dedicada de ejeção de SIM.

Empurre a bandeja para fora e reserve.

Se você usar, por exemplo, uma agulha ou um clipe de papel, poderá danificar a bandeja ou o orifício.

Como resultado, a bandeja pode ficar presa e você terá que ir a uma oficina.

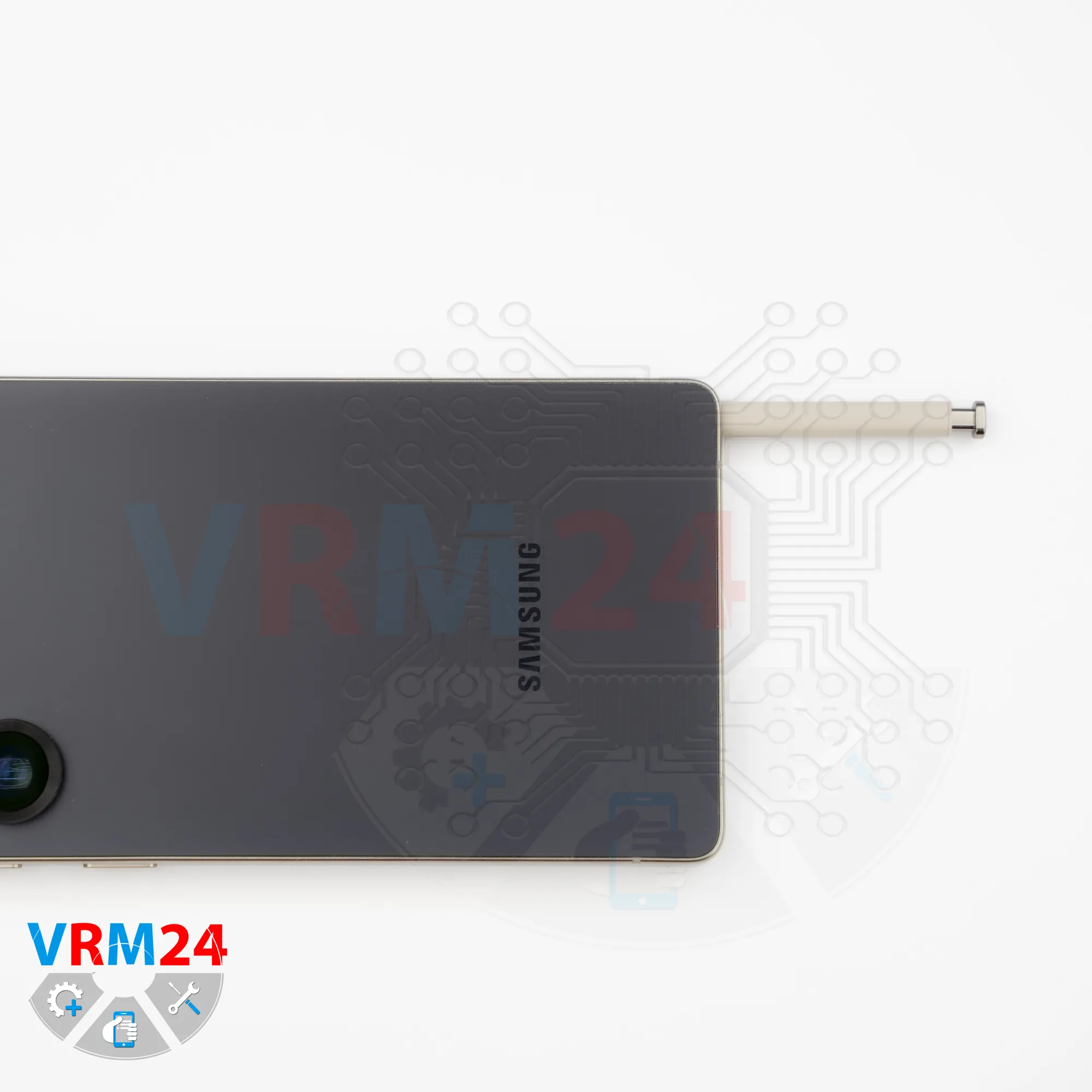

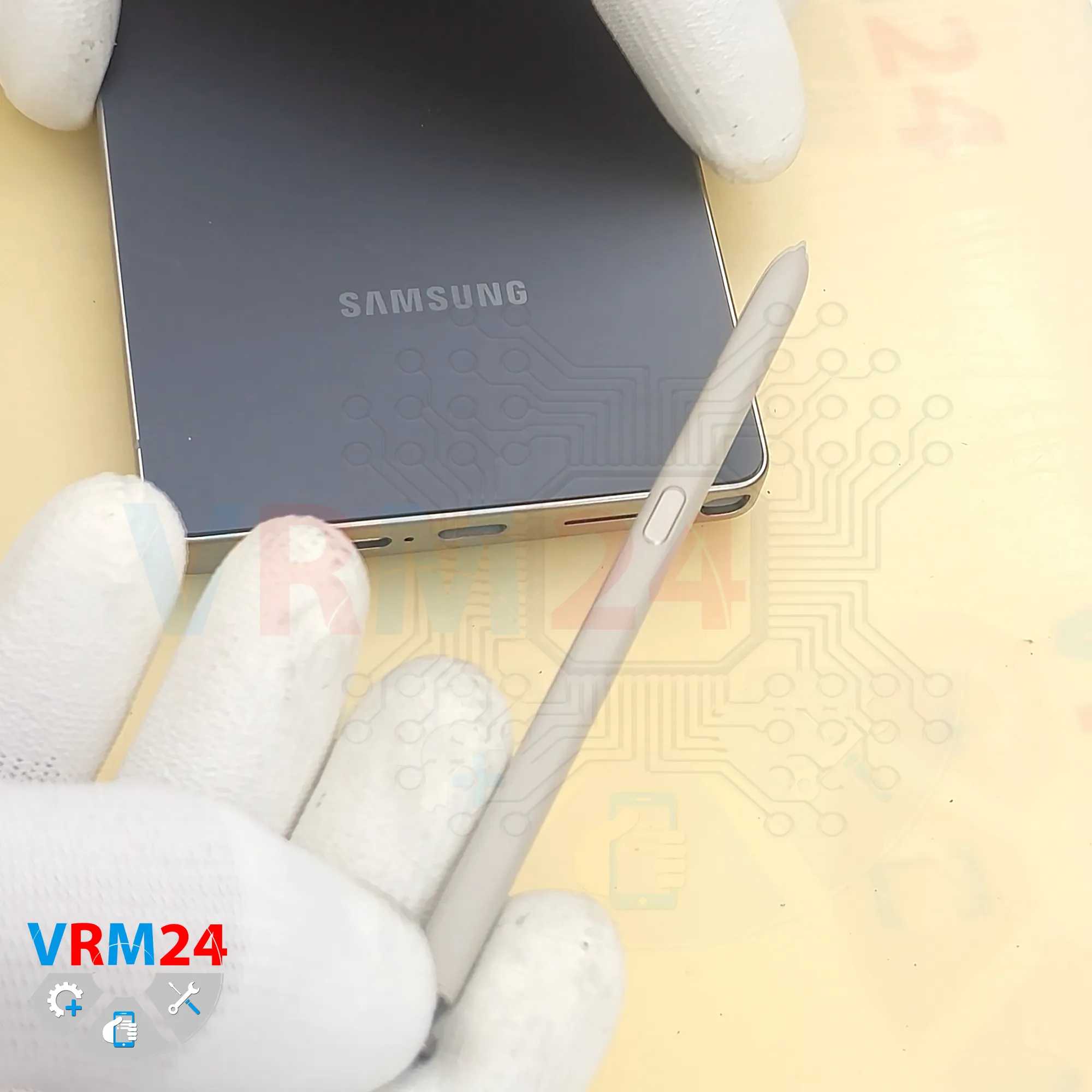

Também precisamos remover a caneta stylus (S pen) para que ela não atrapalhe.

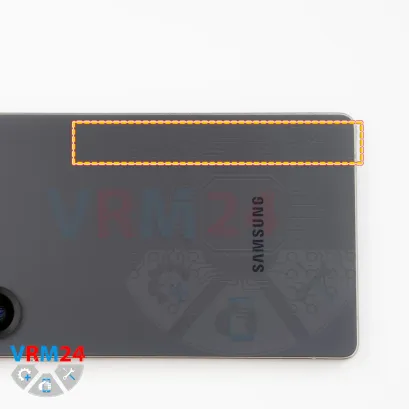

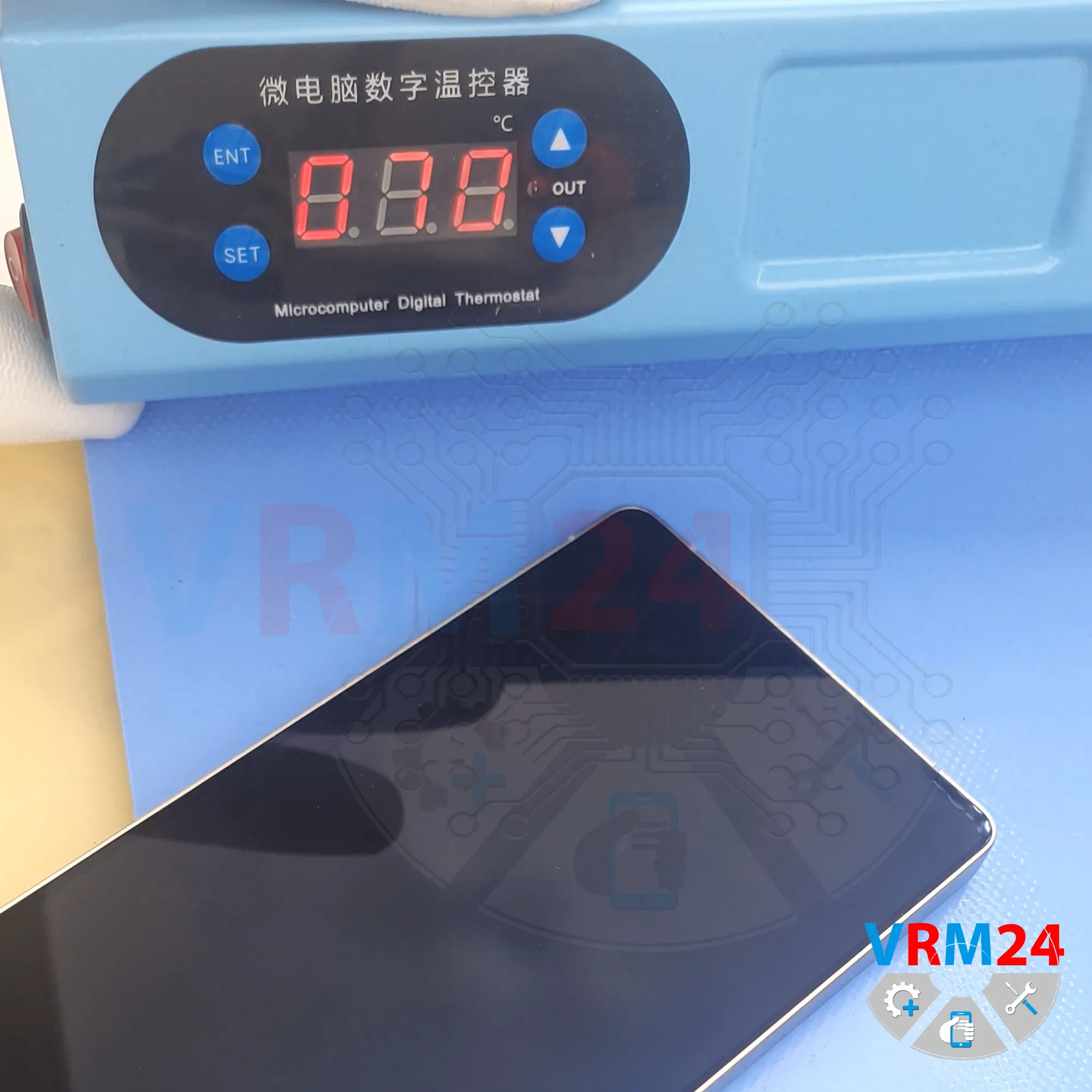

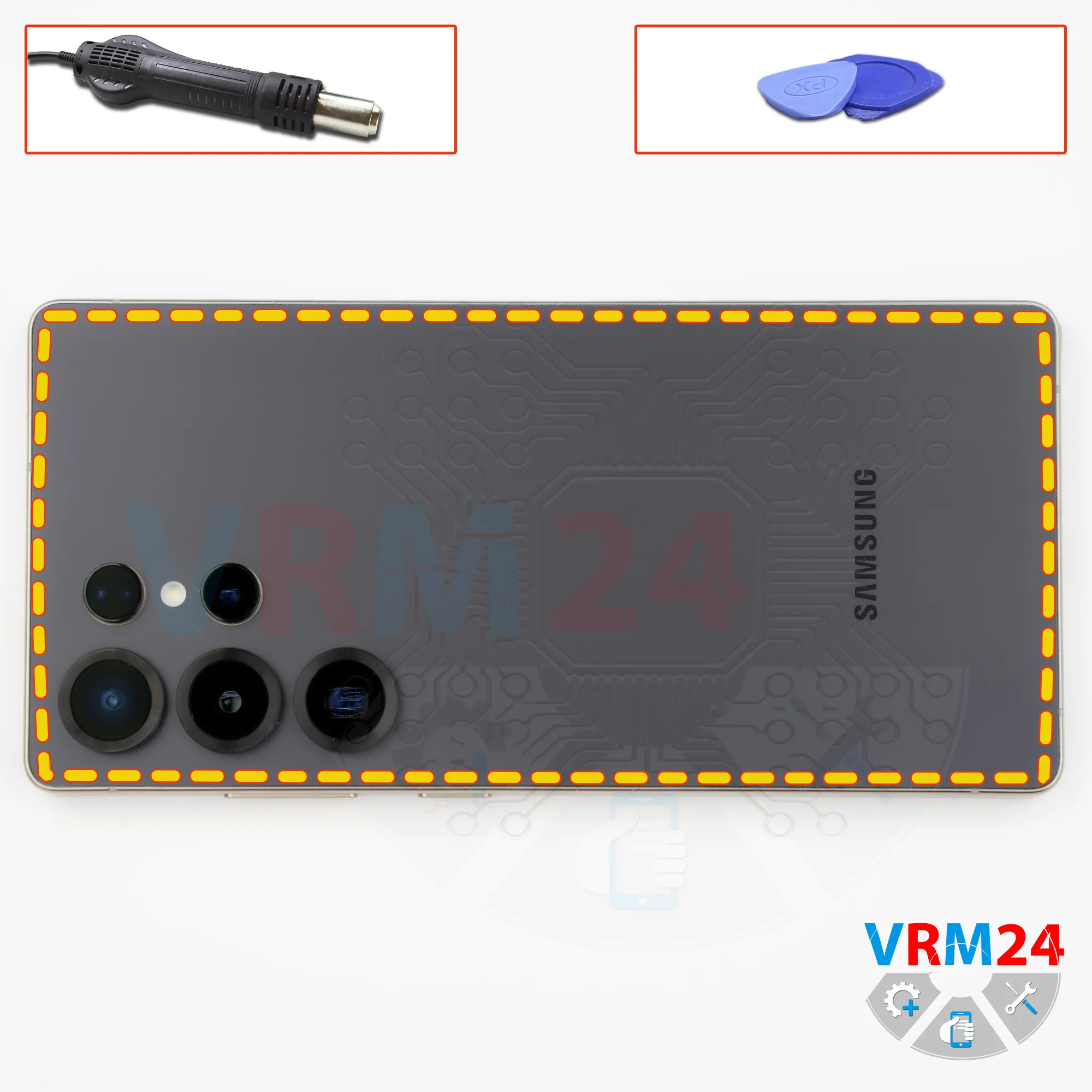

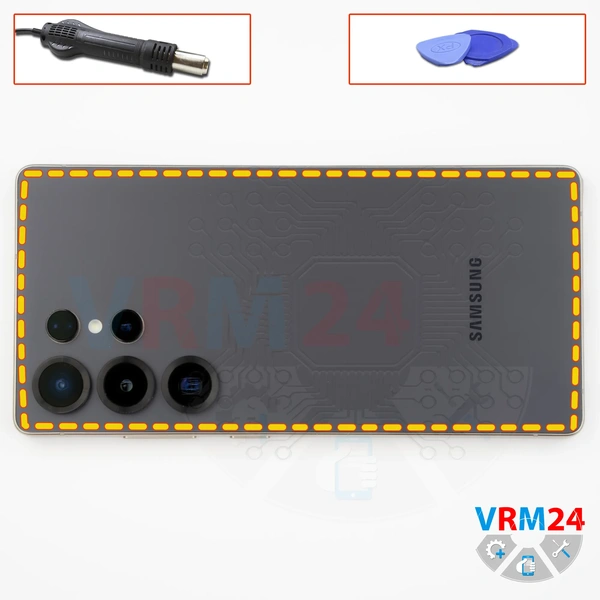

Em seguida, aquecemos a superfície da tampa traseira a aproximadamente 70°C (cerca de 160°F). Para isso utilizamos uma esteira térmica, mas você também pode usar um secador de cabelo.

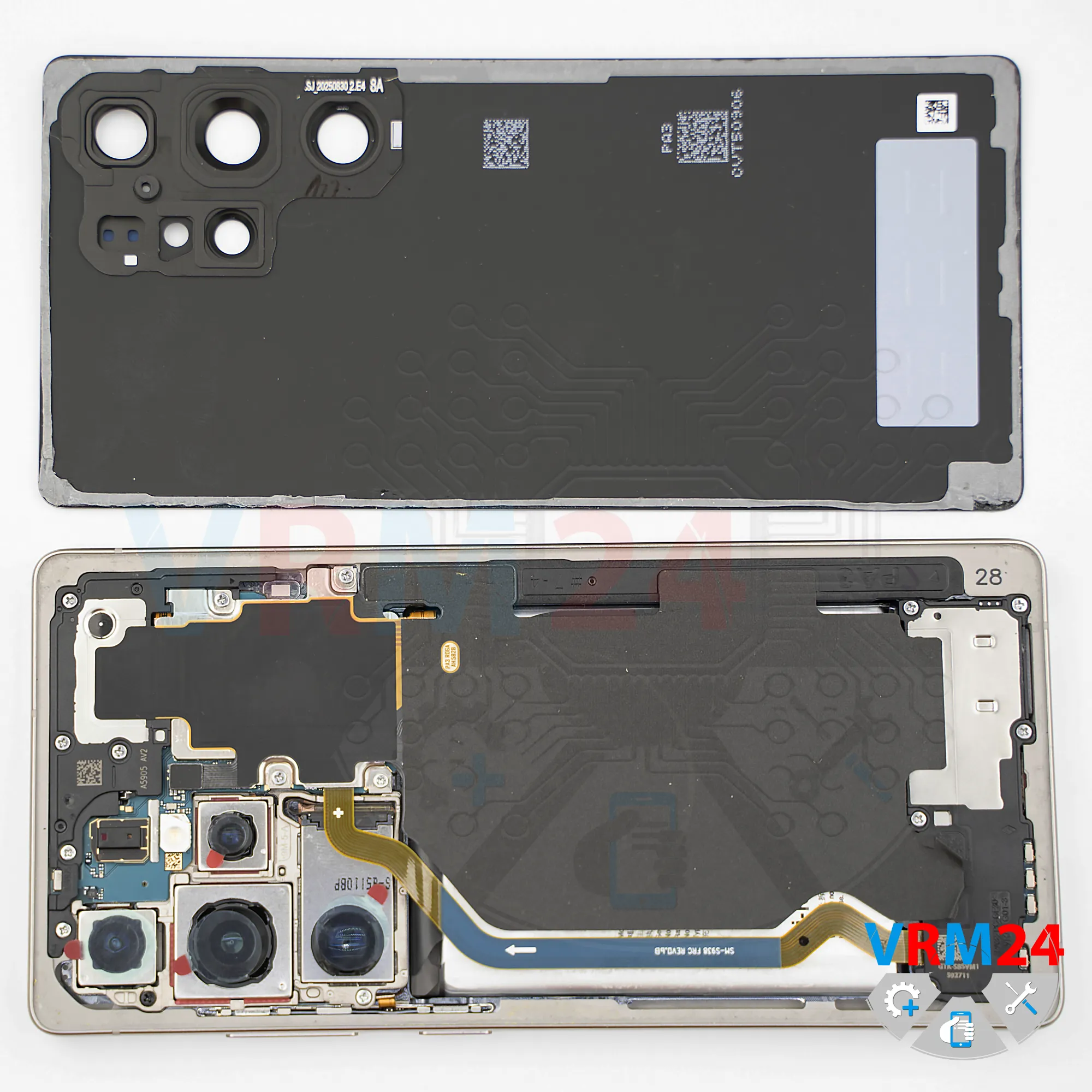

Em seguida, podemos separar ou retirar a tampa traseira.

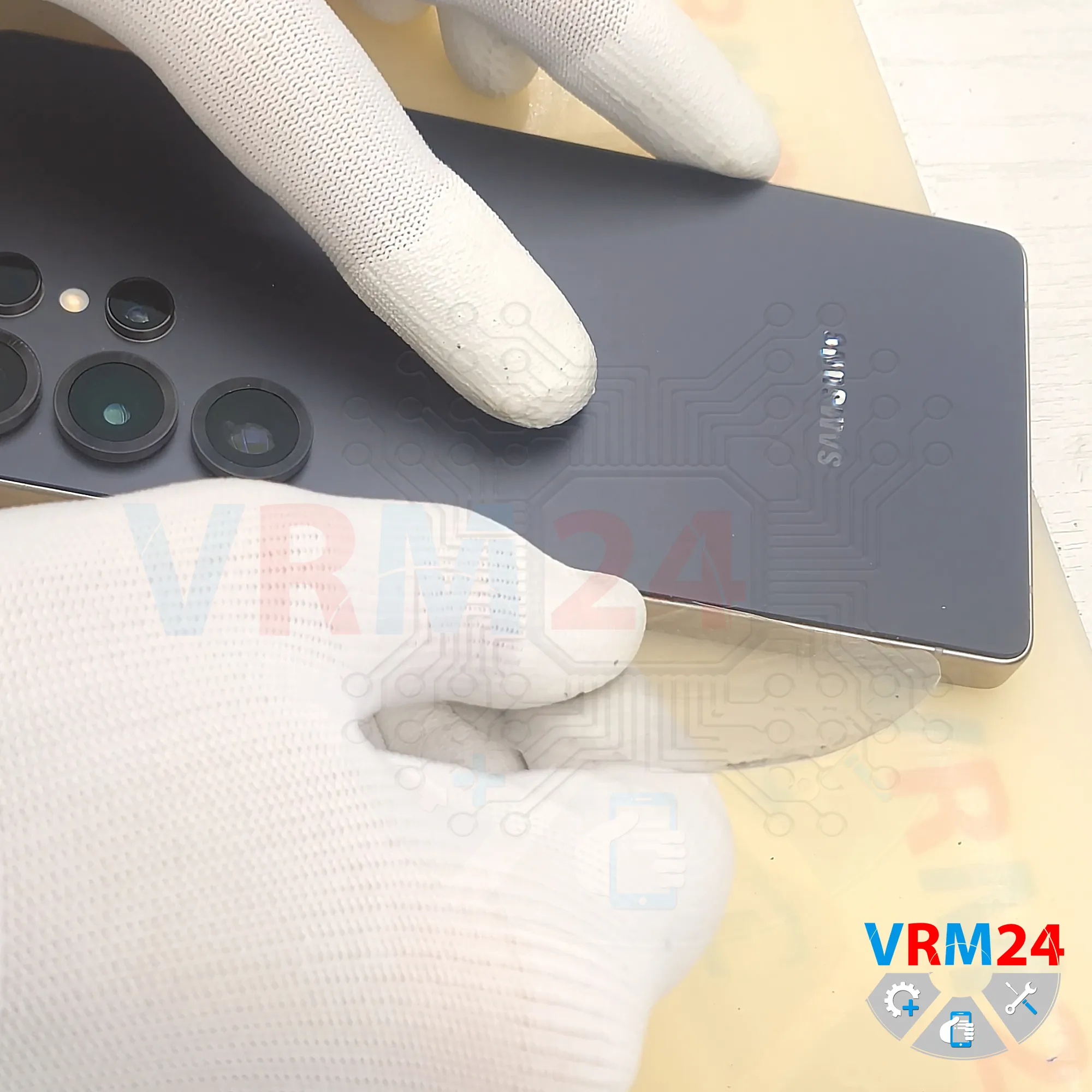

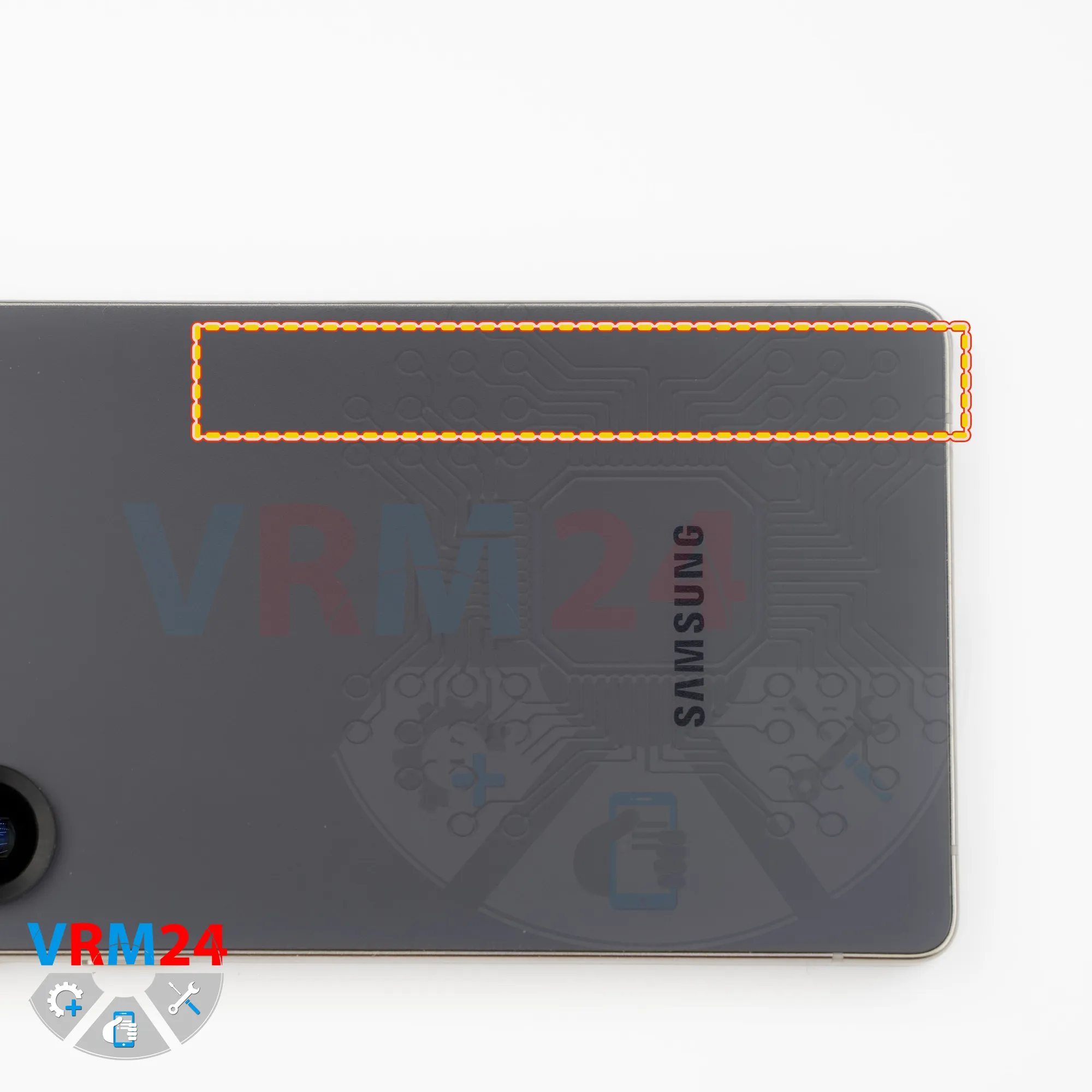

Para remover a tampa traseira, usamos um filme plástico fino. Insira-o no espaço entre a tampa traseira e a moldura intermediária e passe-o cuidadosamente ao longo da borda, cortando o adesivo.

Como sempre, você precisa ter cuidado com os botões laterais, pois pode haver cabos flexíveis localizados ali.

Você também precisa ter cuidado perto das câmeras para não tocar ou danificar acidentalmente as lentes.

Não se apresse e não use força, para não danificar nada acidentalmente.

Em seguida, precisamos proteger as lentes da câmera.

Para isso, utilizamos uma película protetora especial.

Observe que aplicamos o filme não nas lentes, mas na borda ao redor delas.

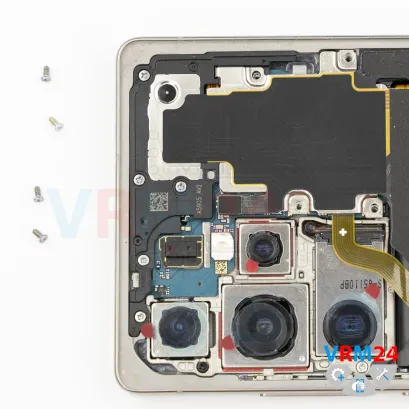

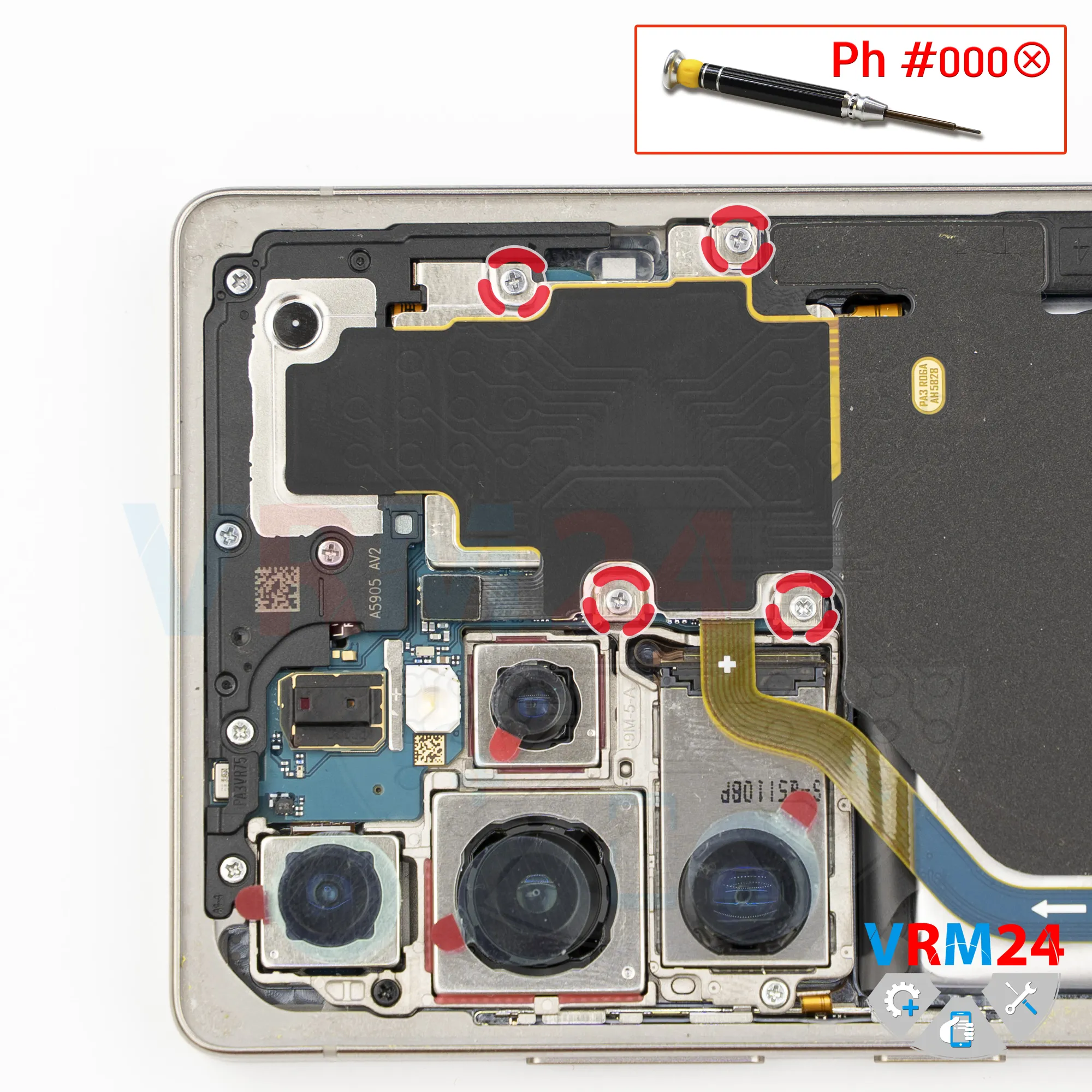

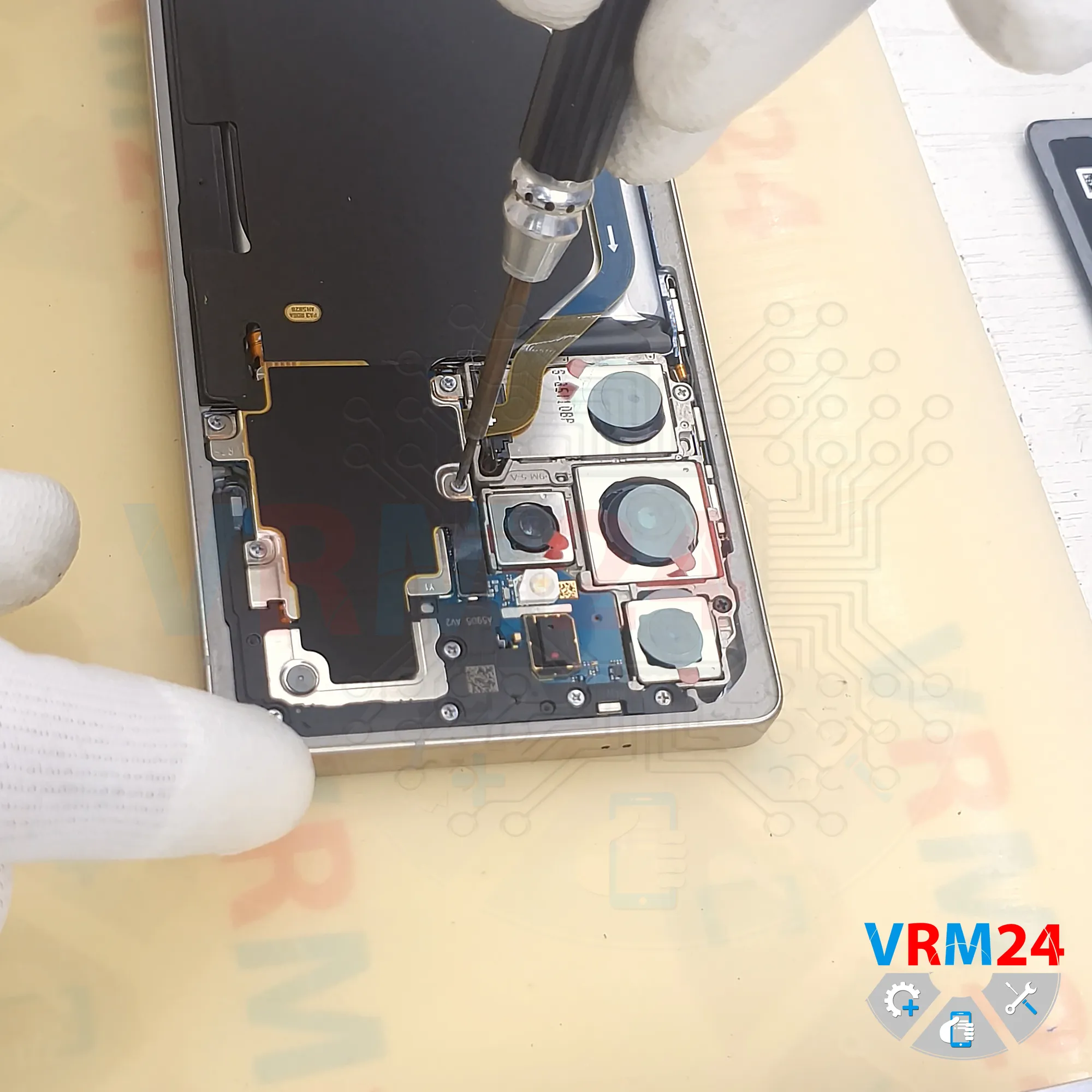

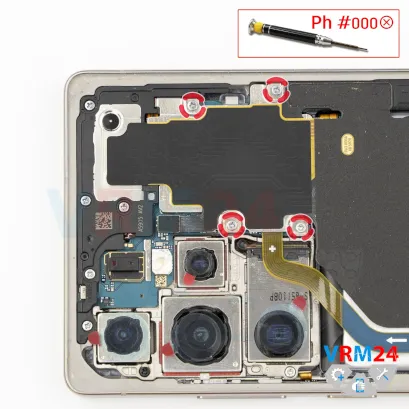

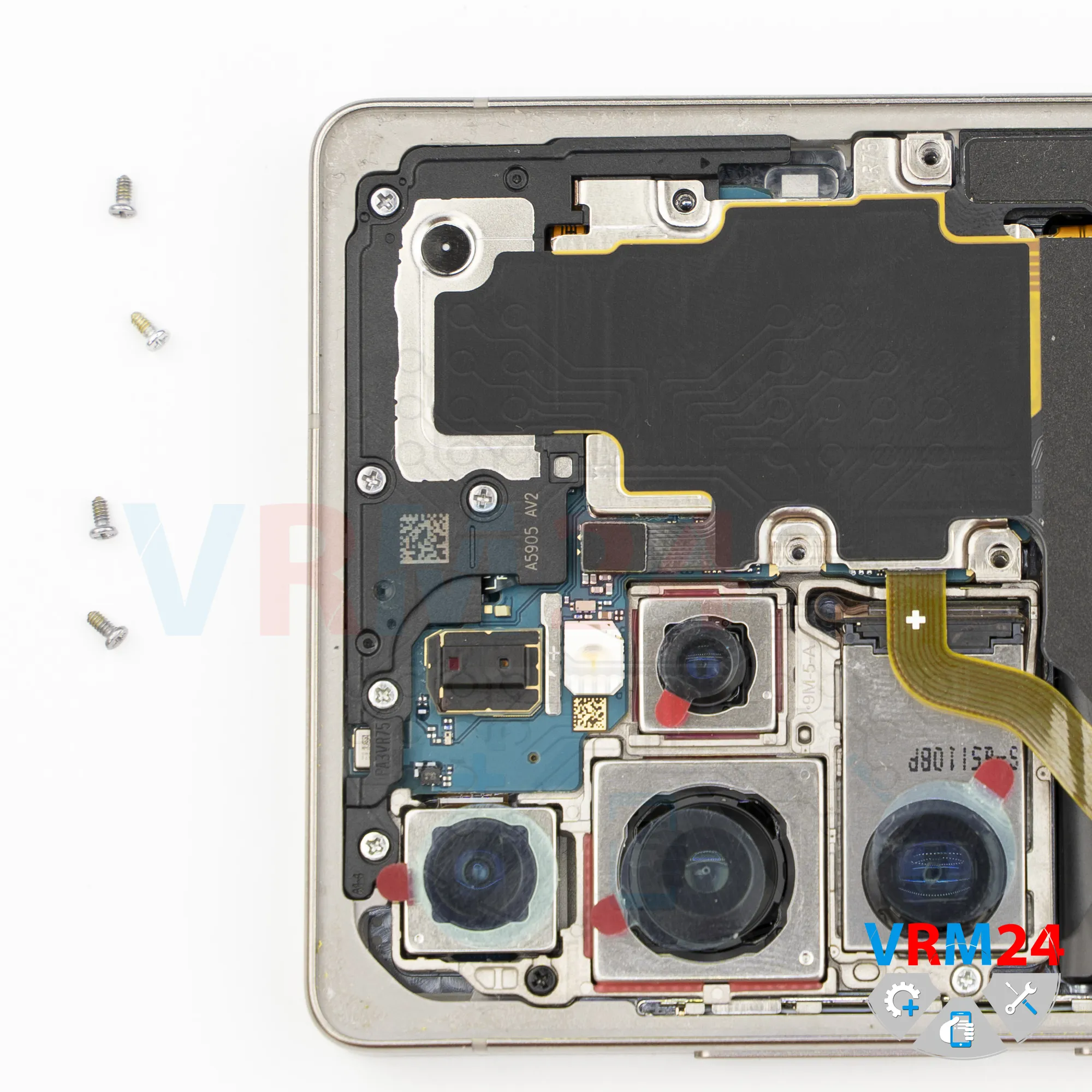

Depois disso, precisamos remover alguns parafusos da seção superior.

Para isso, utilizamos uma chave de fenda Phillips, 1,5 mm, ou Phillips #000.

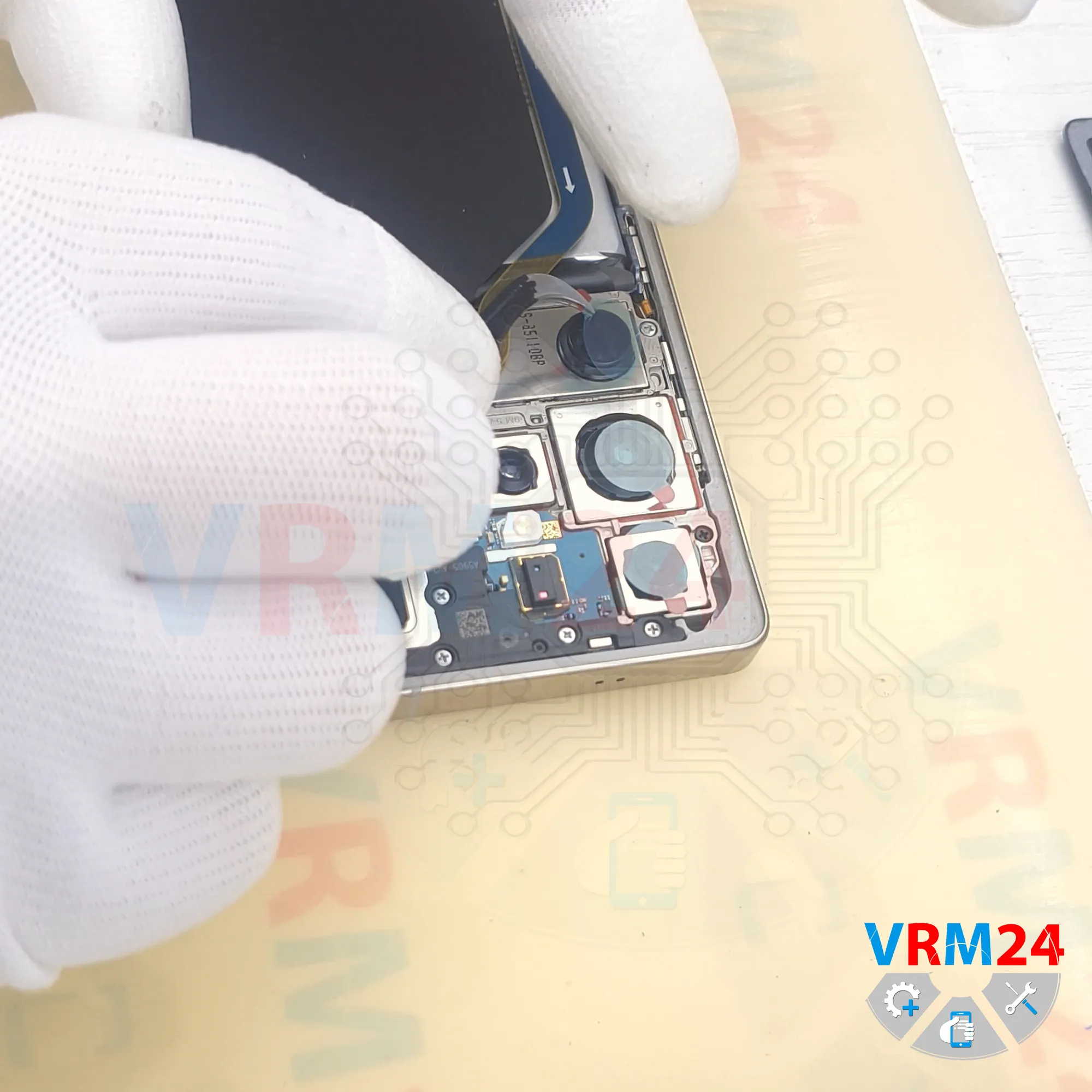

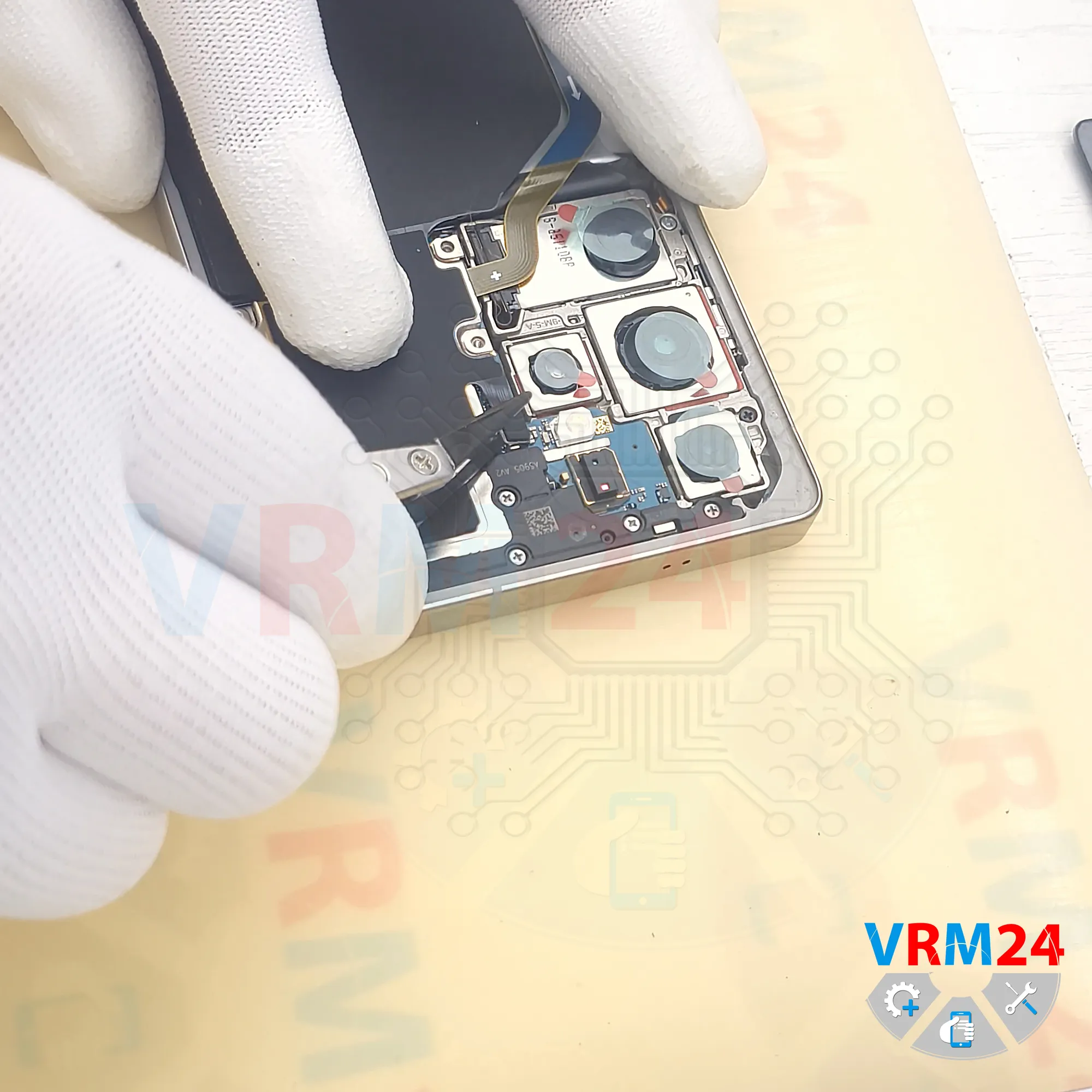

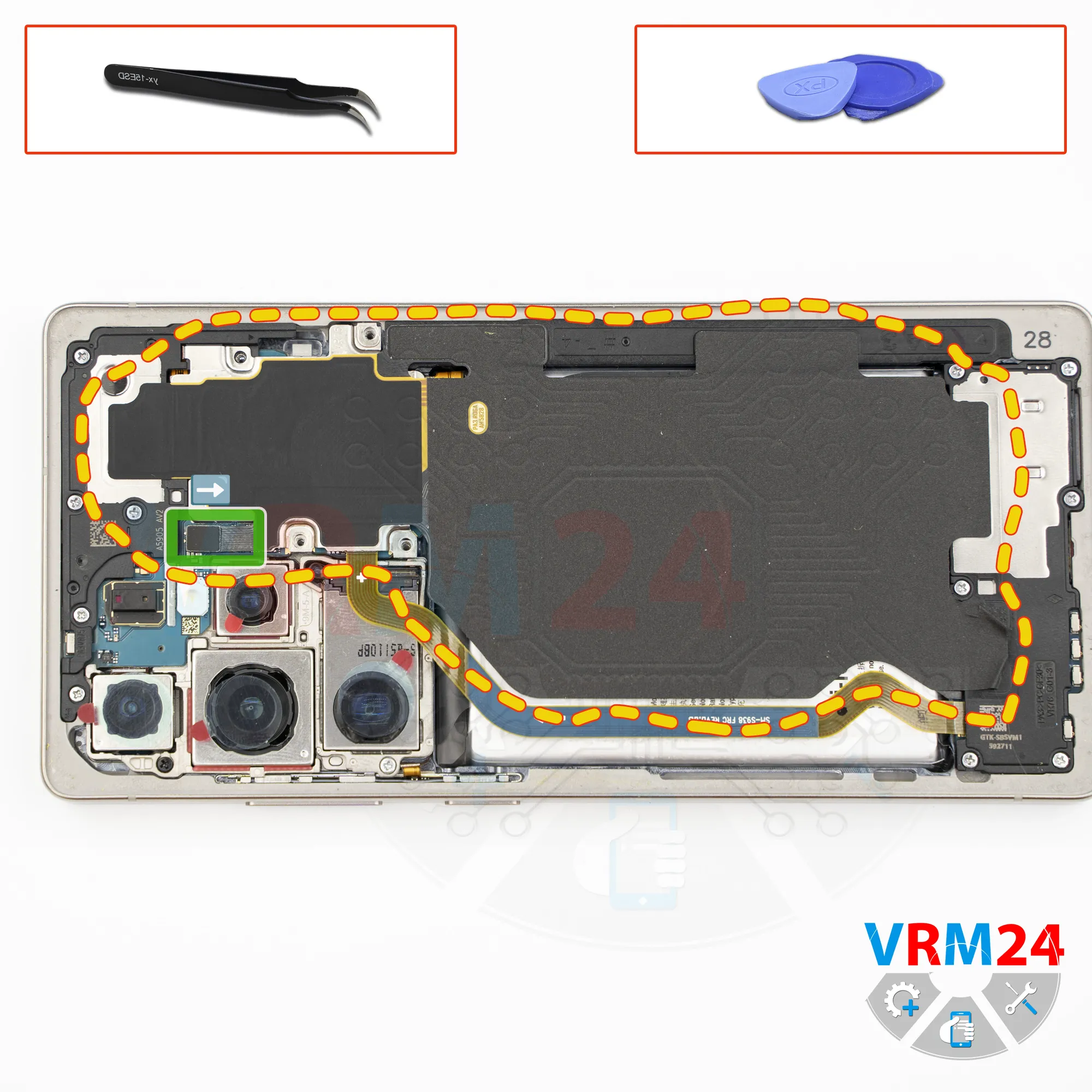

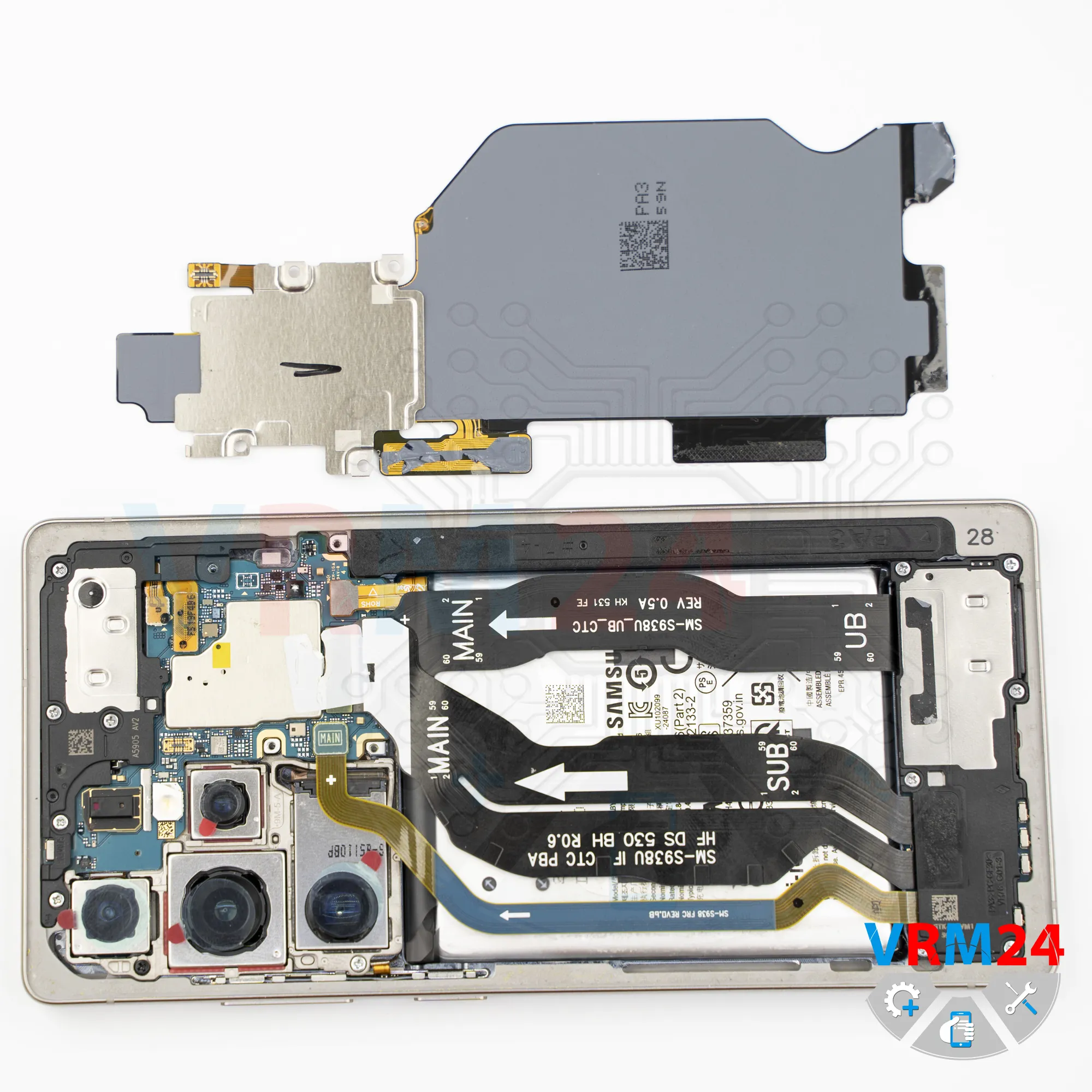

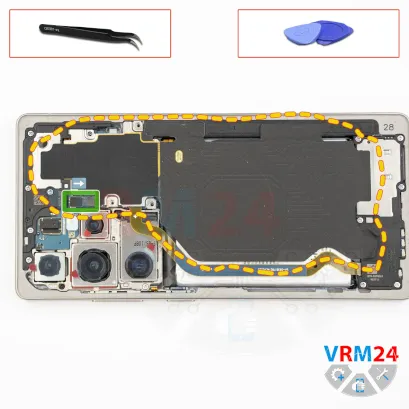

Em seguida, usando uma ferramenta não metálica, desconectamos o carregamento sem fio e o conector NFC e deixamos esse conjunto de lado.

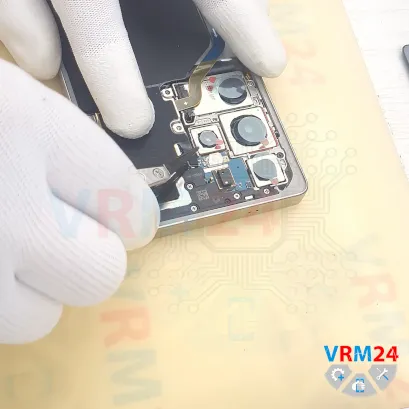

Depois disso, também com uma ferramenta não metálica, desconectamos o conector da bateria.

ℹ️ Samsung Galaxy S25 Ultra modelo SM-S938 usa uma bateria recarregável EB-BS938ABY com capacidade de 5000 mAh.

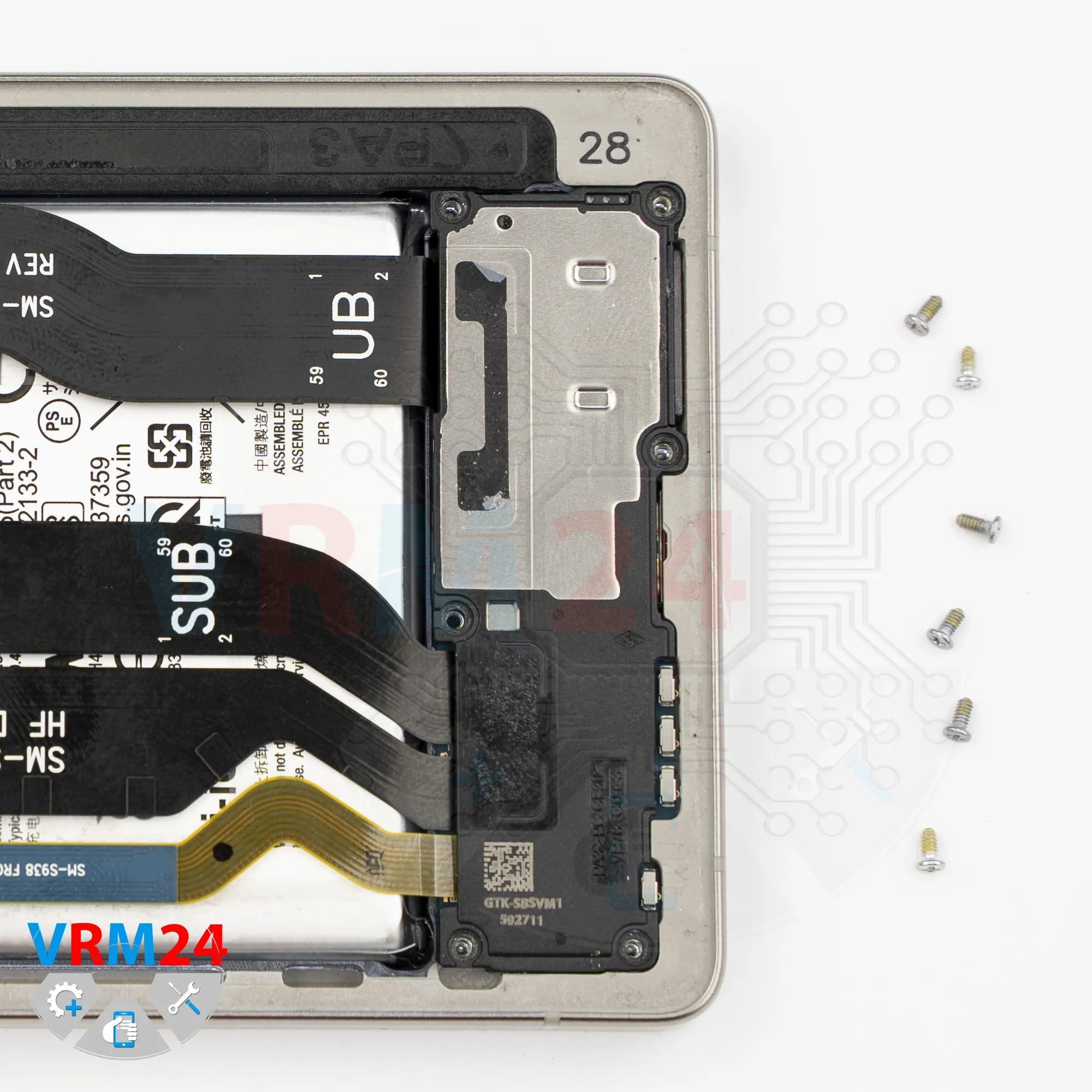

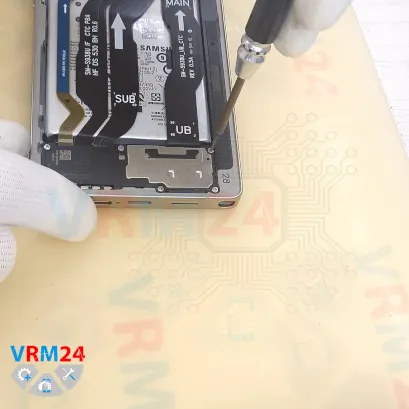

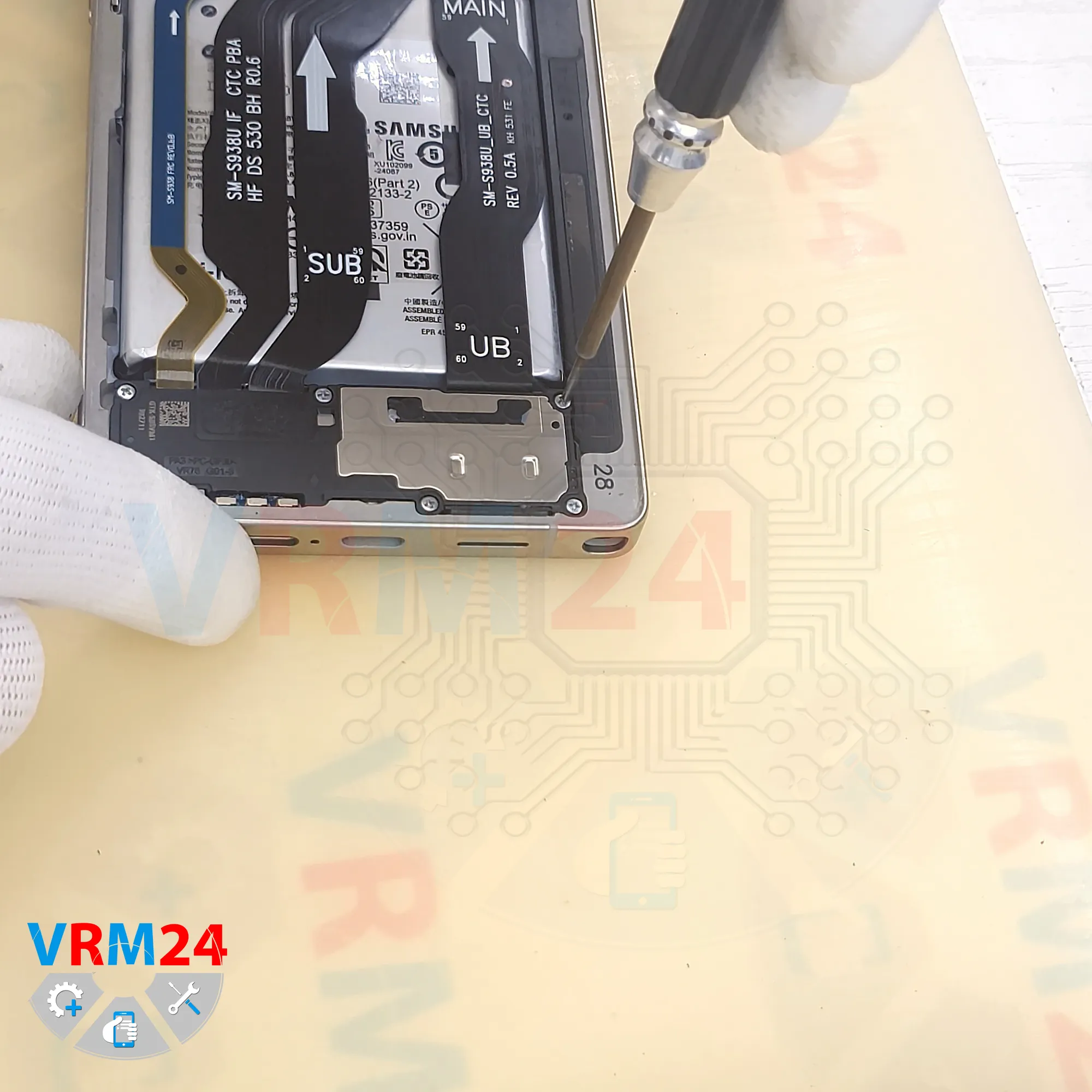

Na seção inferior, também precisamos remover os parafusos. Para isso, usamos novamente uma chave de fenda Phillips de 1,5 mm.

Retire os parafusos e coloque-os em uma superfície separada, separada dos anteriores.

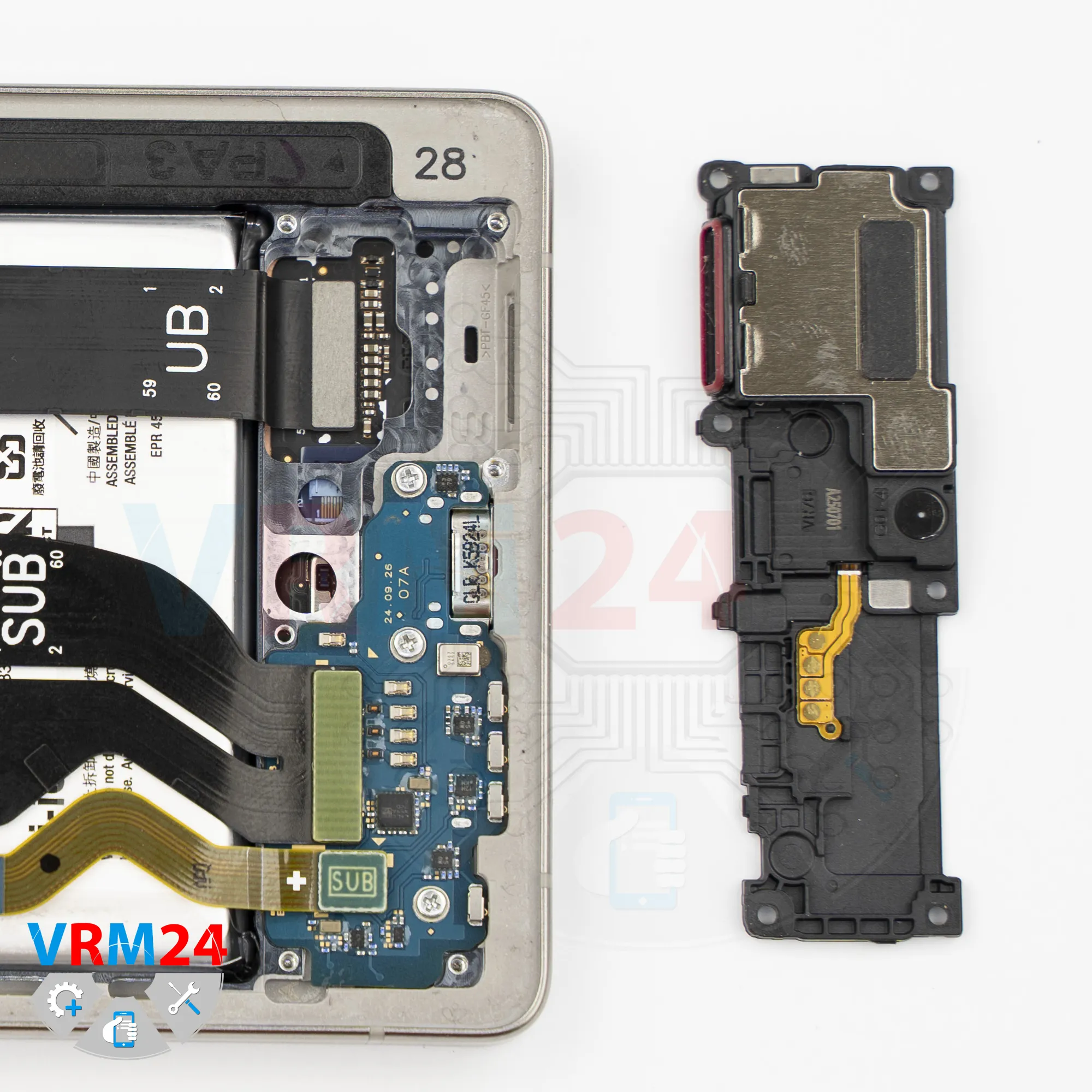

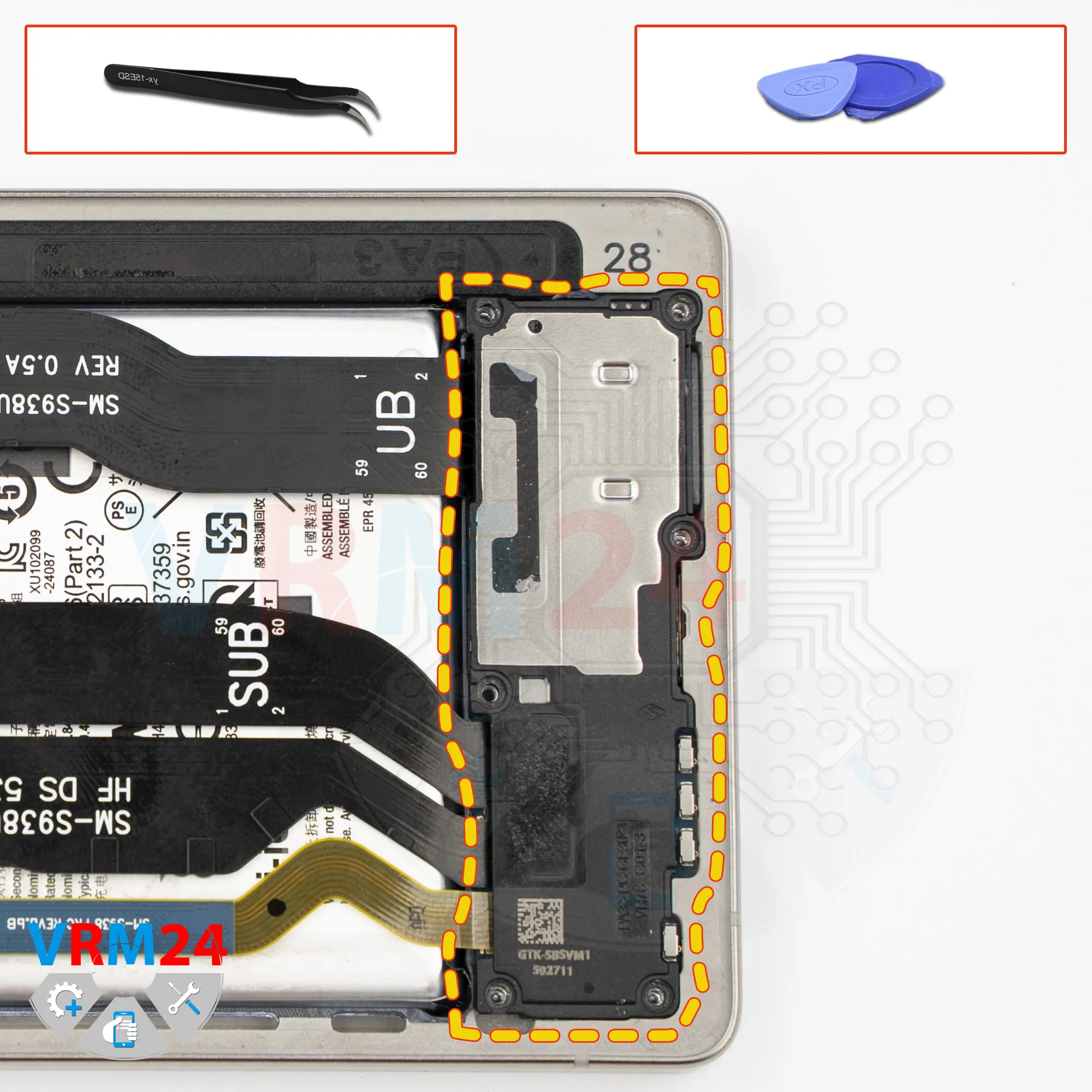

Em seguida, precisamos remover a tampa, provavelmente do alto-falante.

No local correto, levante-o com cuidado e tente levantá-lo.

Nos novos modelos Samsung, uma seta geralmente indica a direção em que as tampas devem ser removidas.

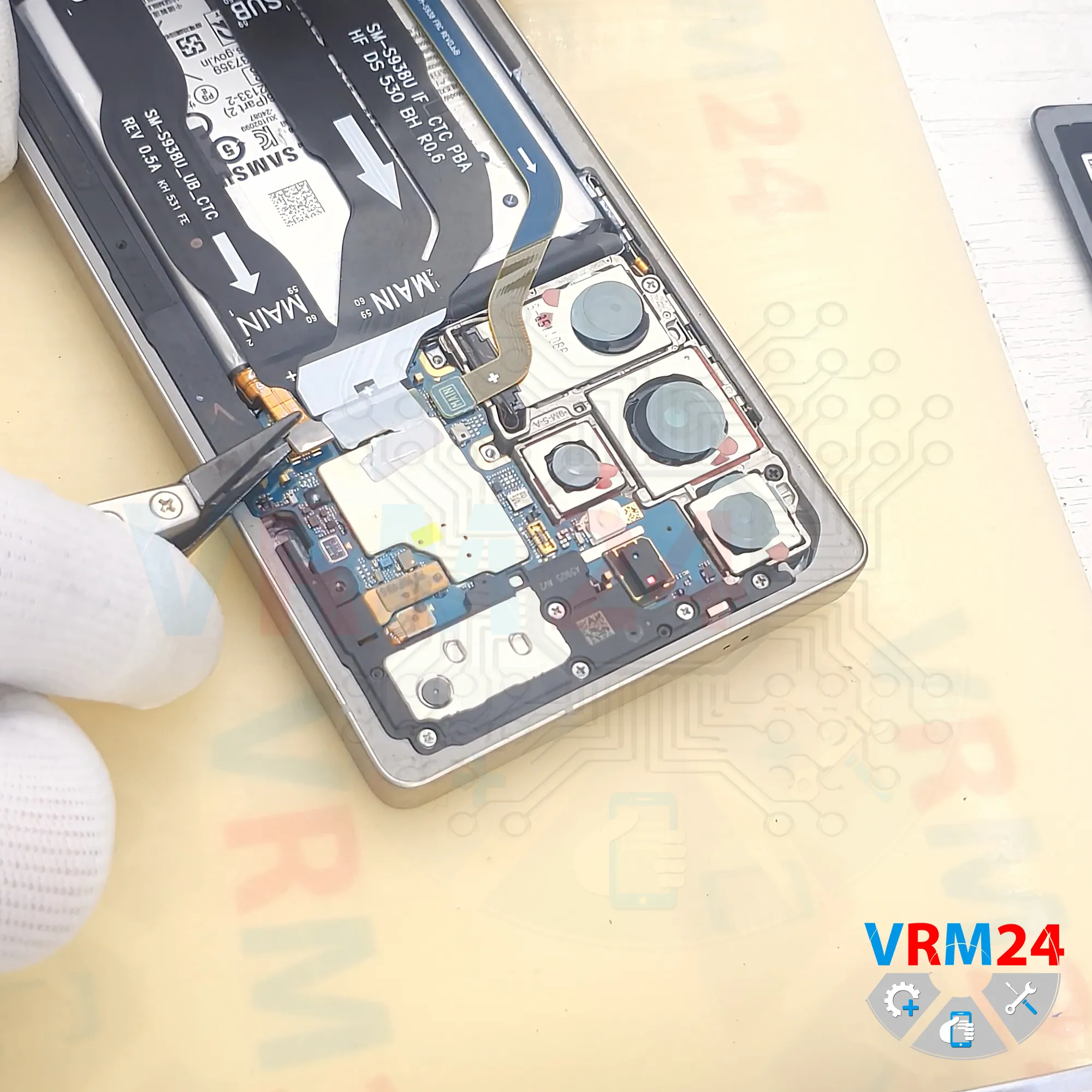

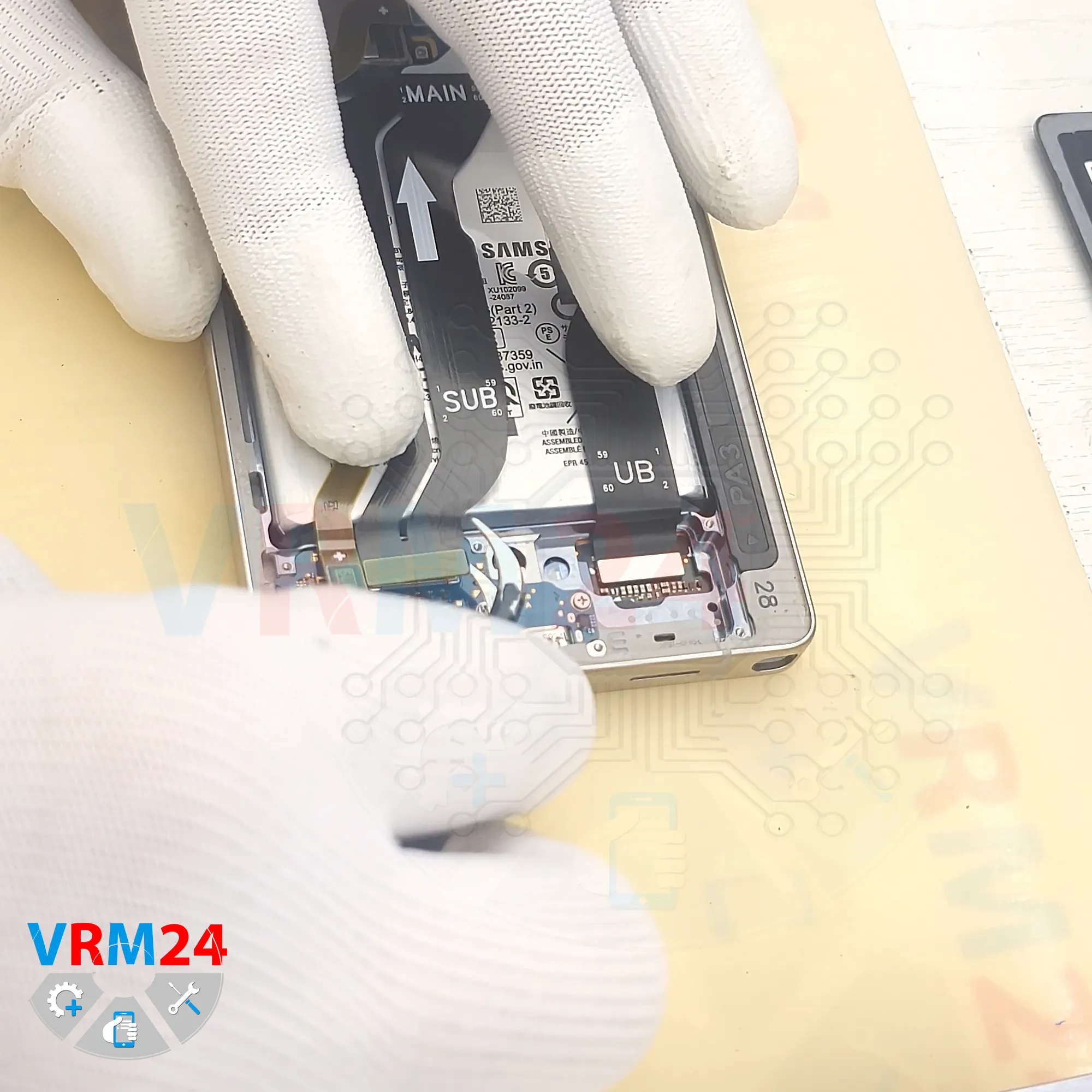

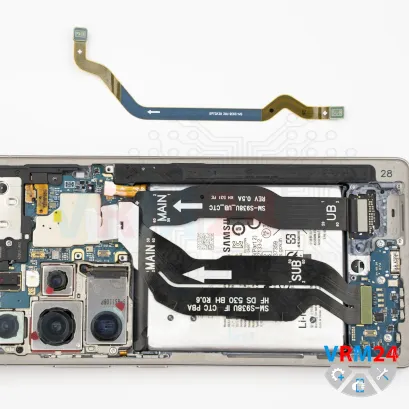

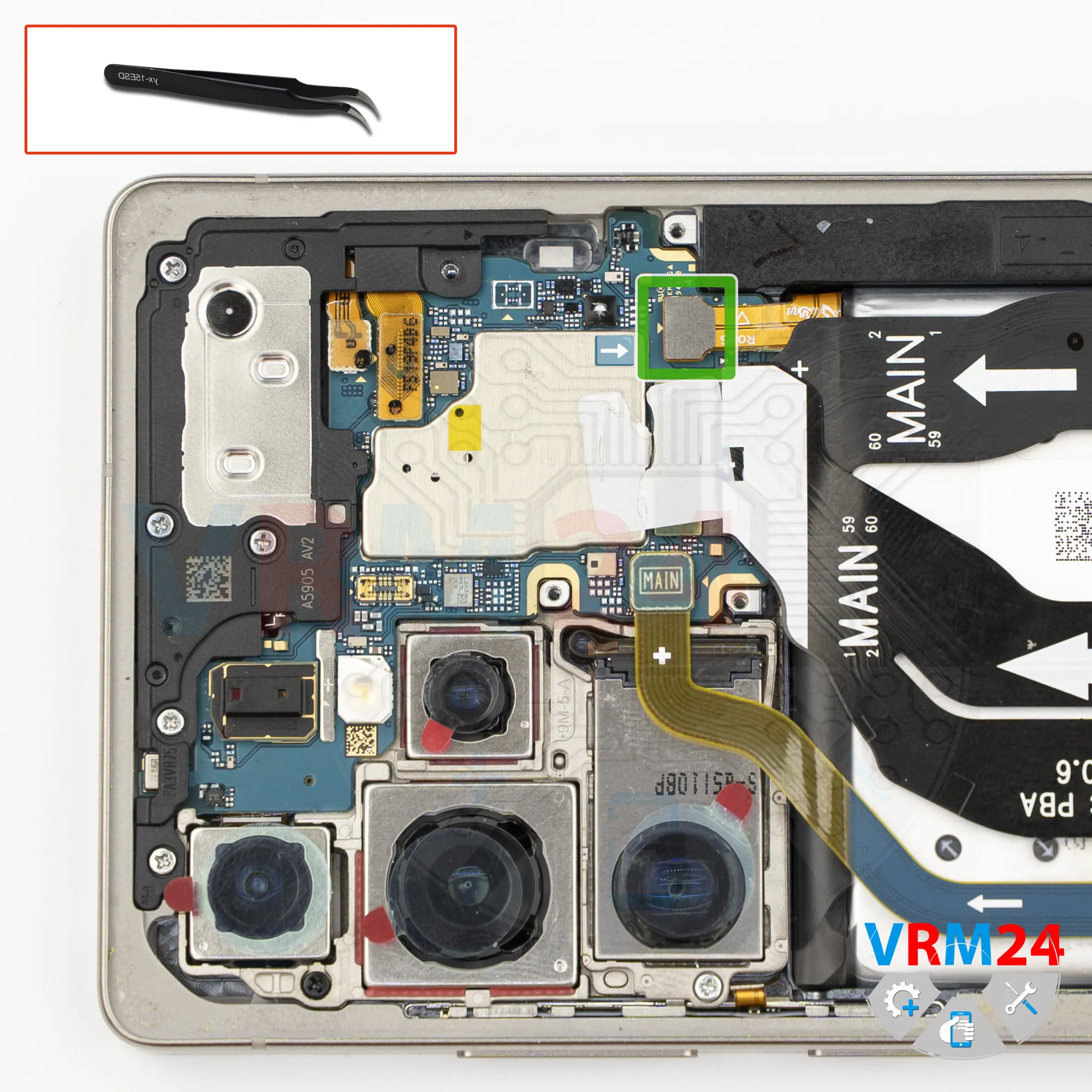

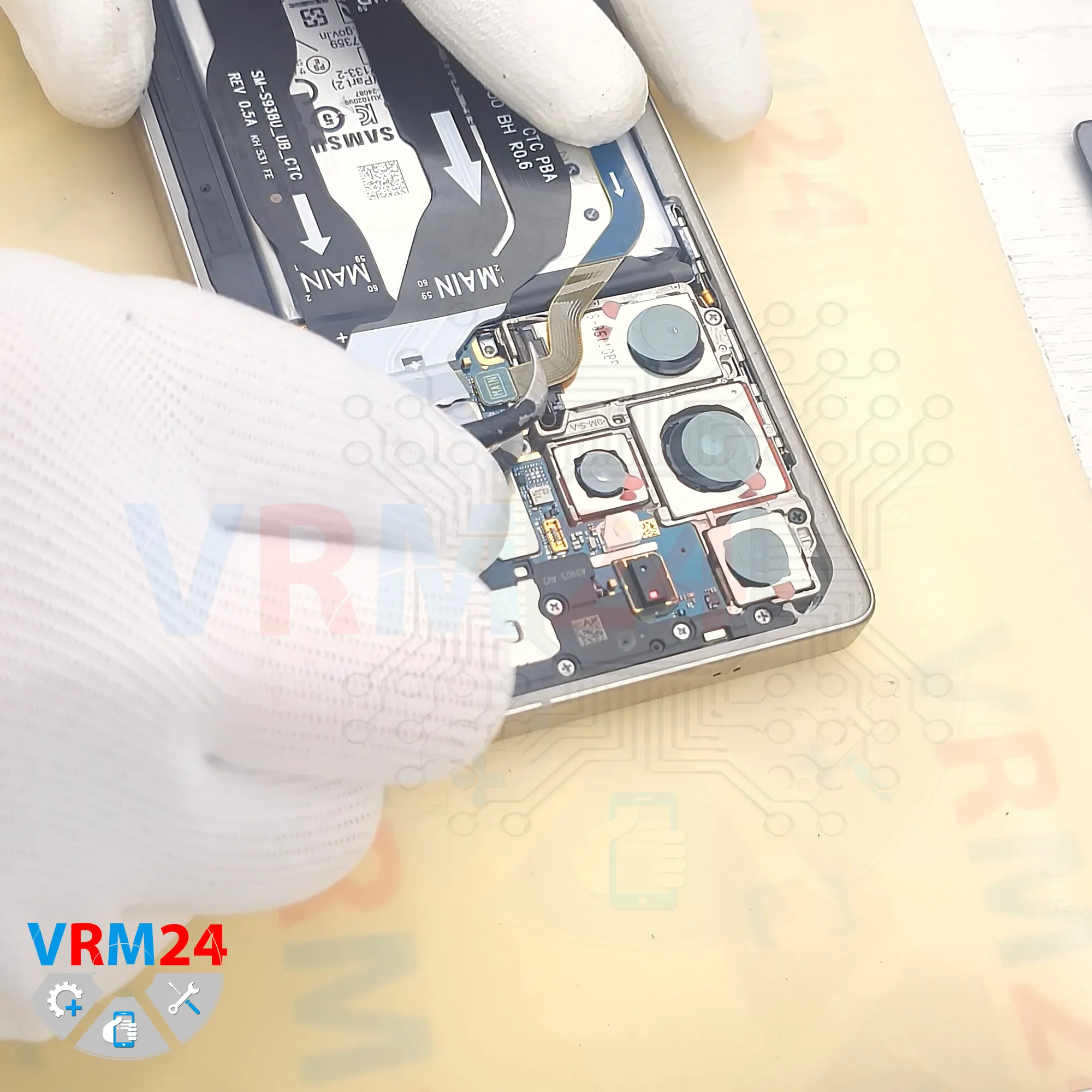

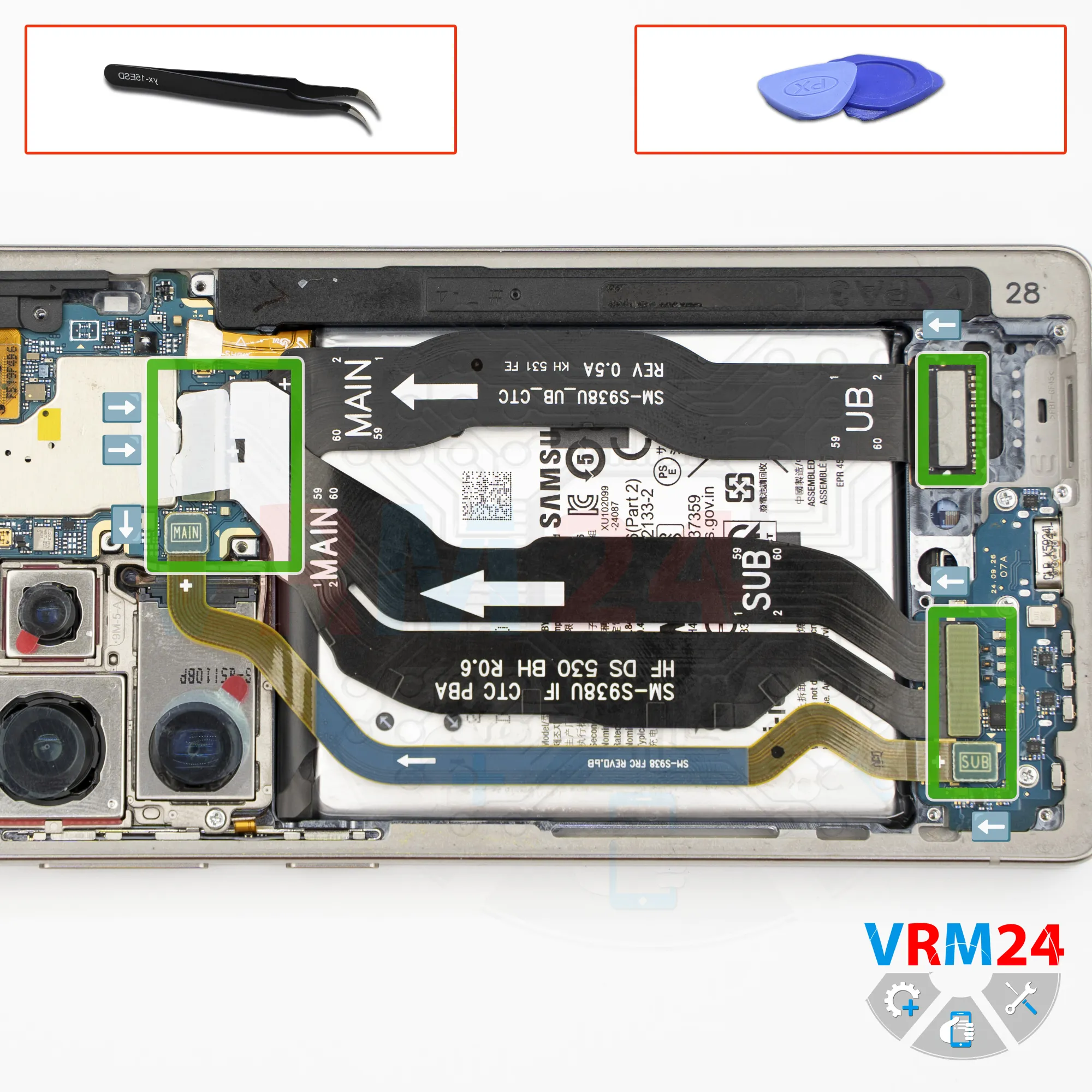

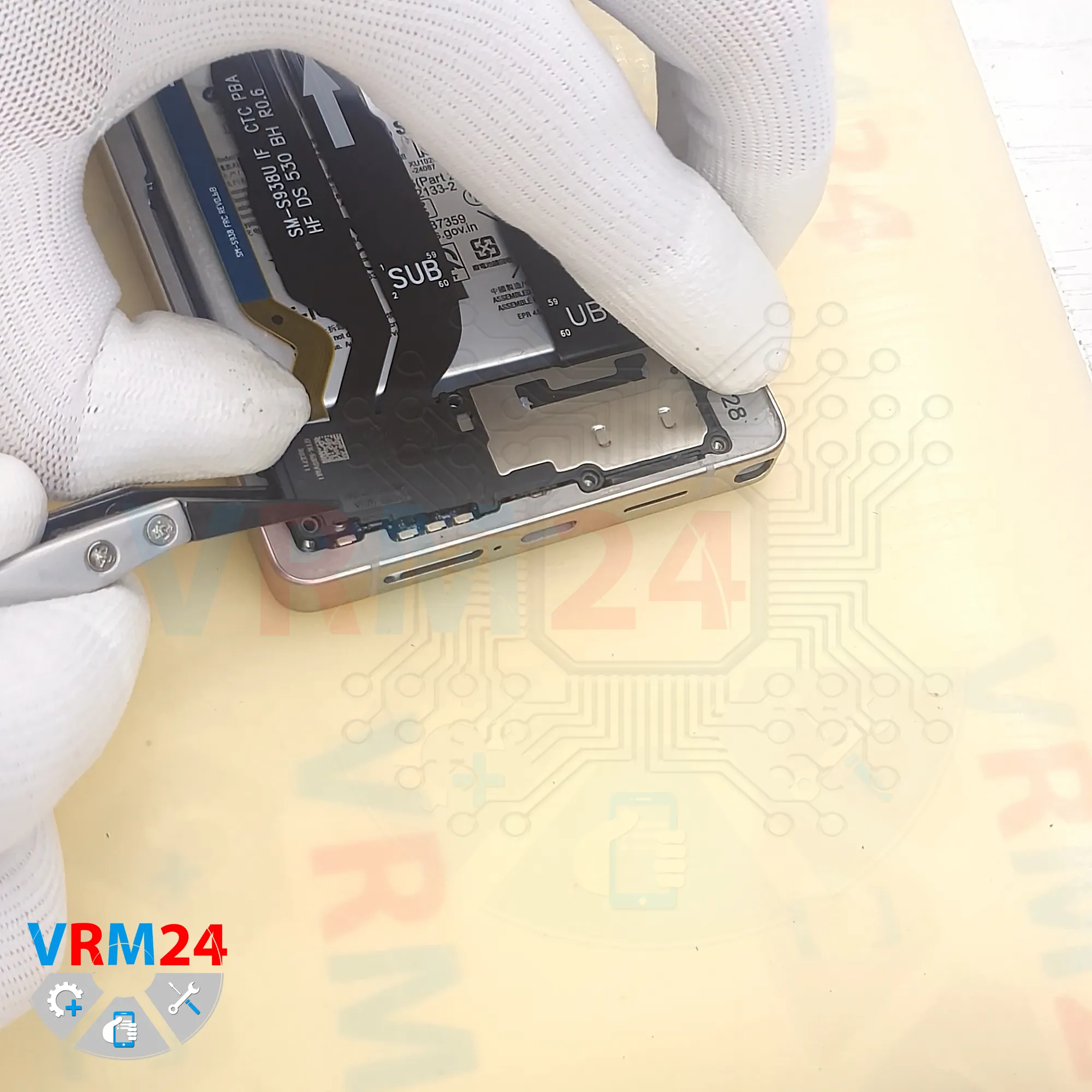

Em seguida, desconectamos os conectores do cabo flexível de interconexão.

Desconecte os conectores com cuidado.

O cabo mais estreito geralmente é o cabo da antena, anteriormente um cabo coaxial.

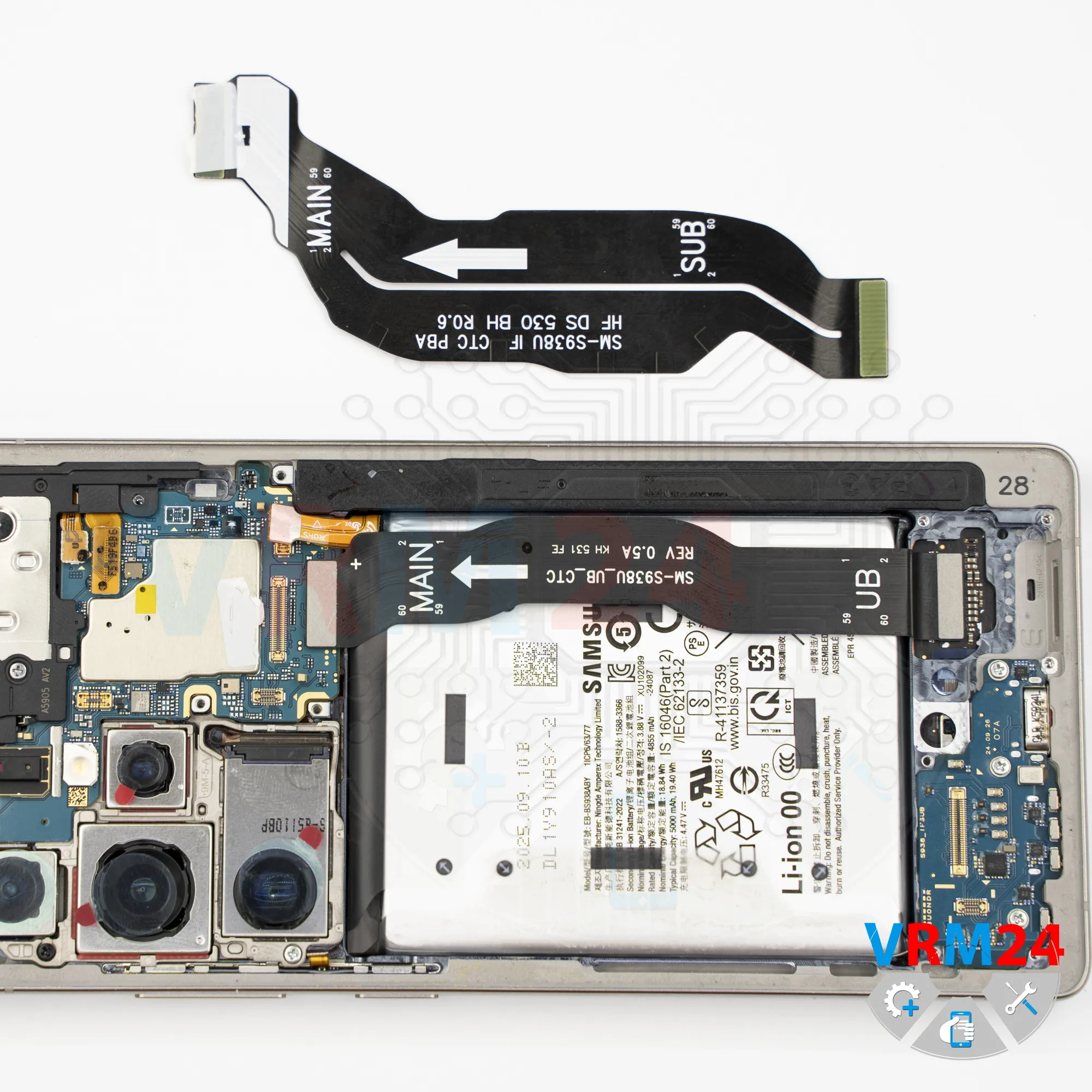

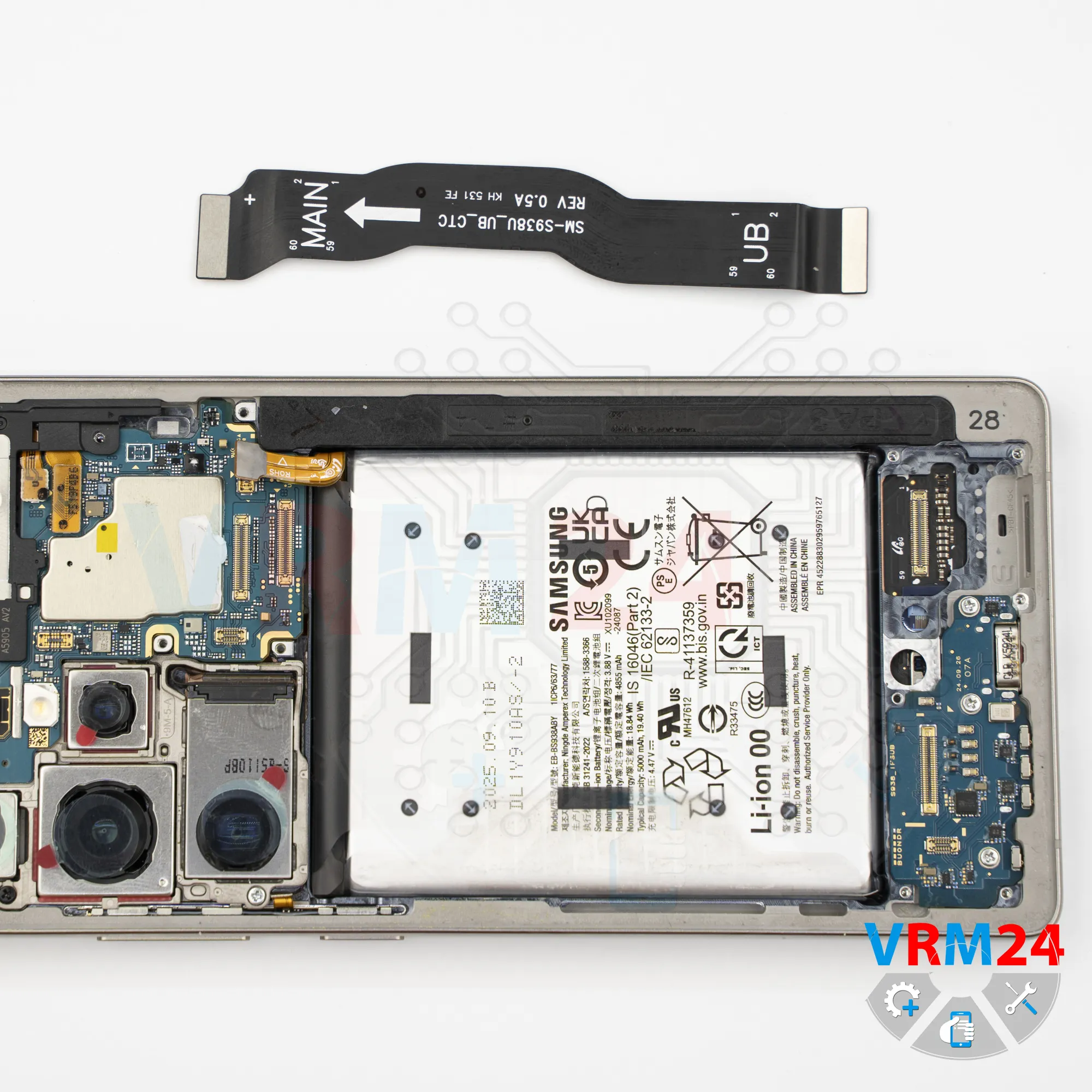

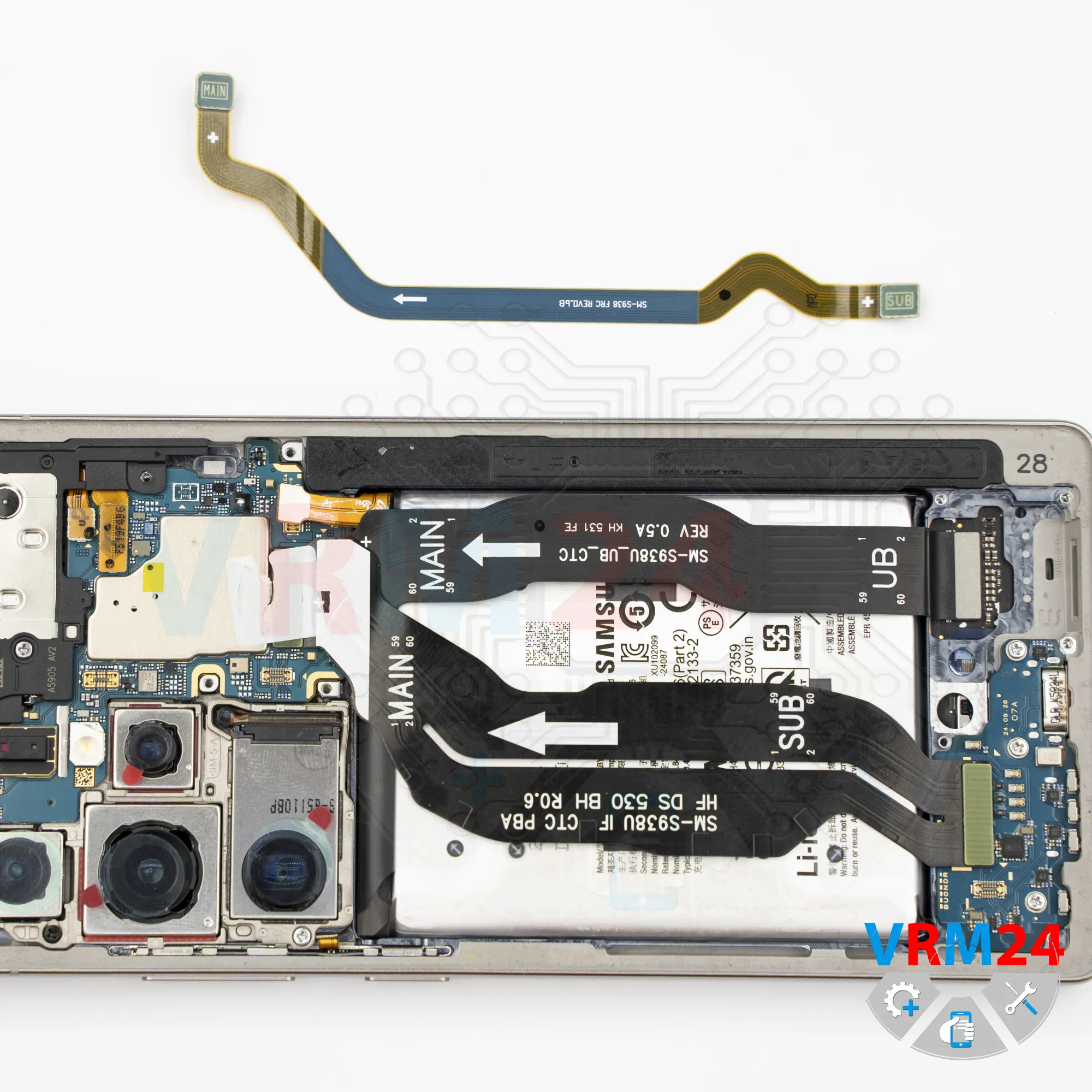

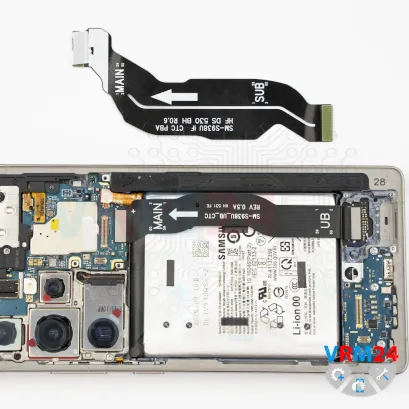

Então, desconectamos os conectores da placa-mãe e podemos remover os cabos flexíveis de interconexão.

Os cabos flexíveis possuem uma seta indicando a direção da placa-mãe.

Agora vamos remover o sub-quadro.

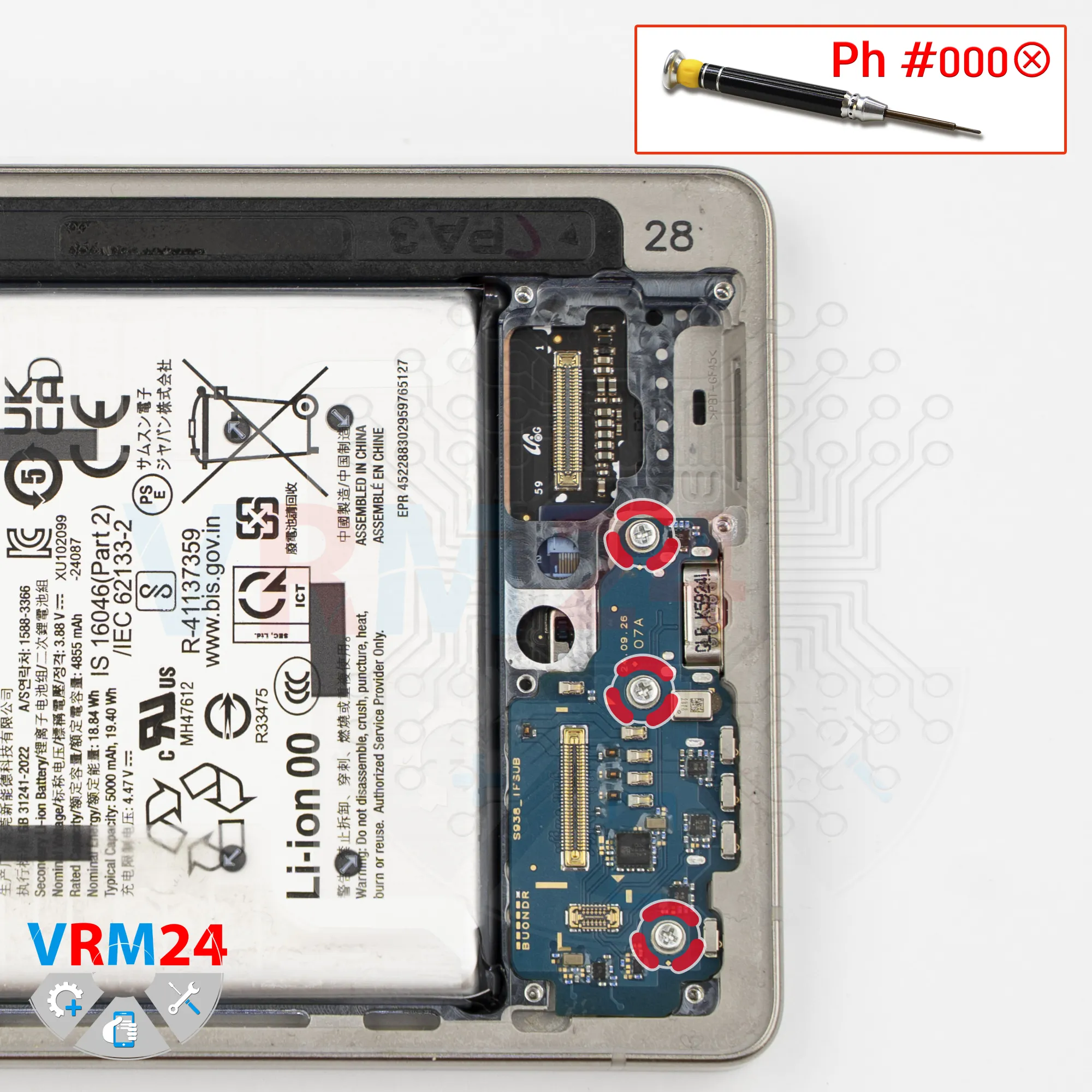

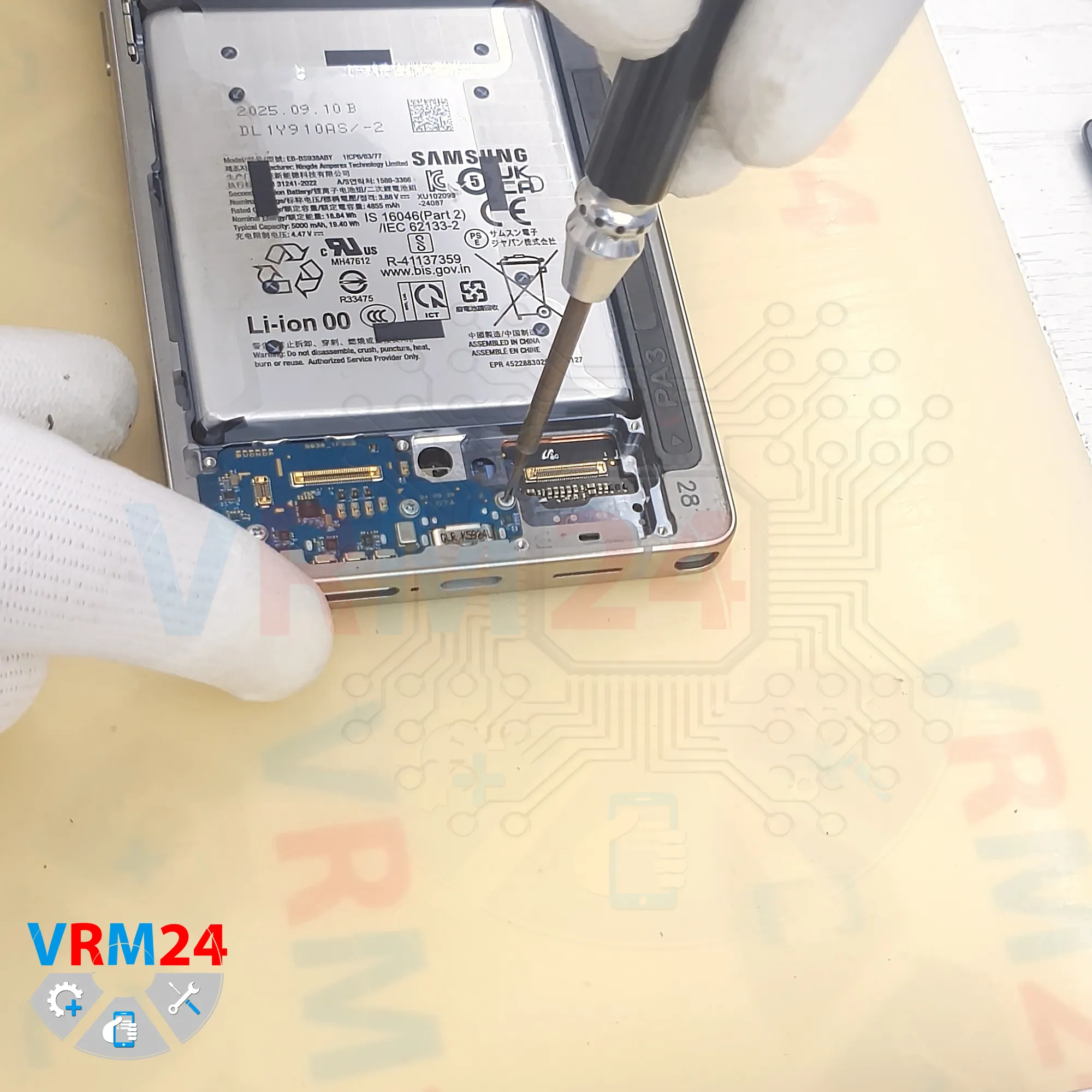

Primeiro, precisamos remover os três parafusos que prendem a subplaca.

Remova os parafusos com cuidado.

É melhor manter esses parafusos separados dos anteriores, por precaução, porque os parafusos podem ter comprimentos diferentes.

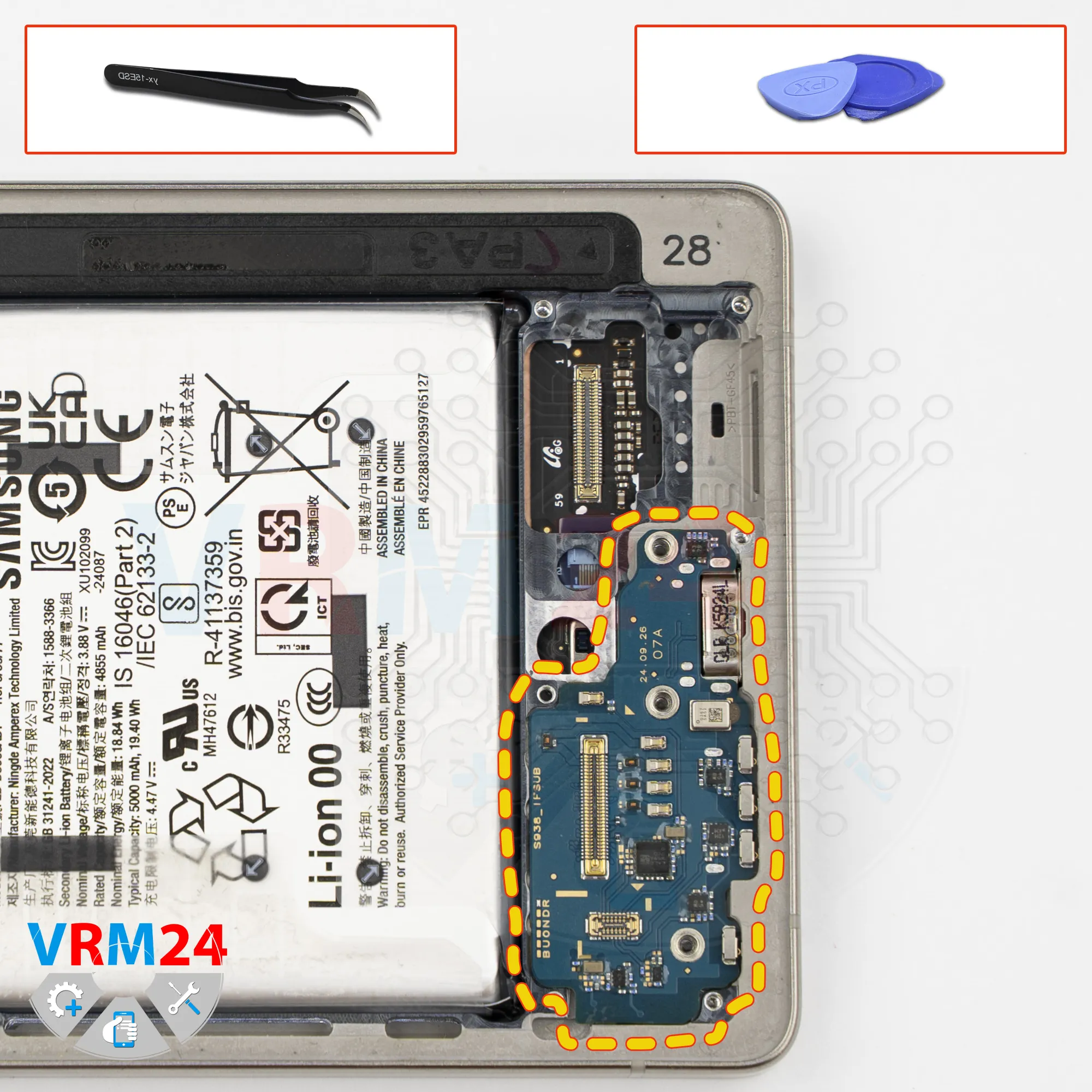

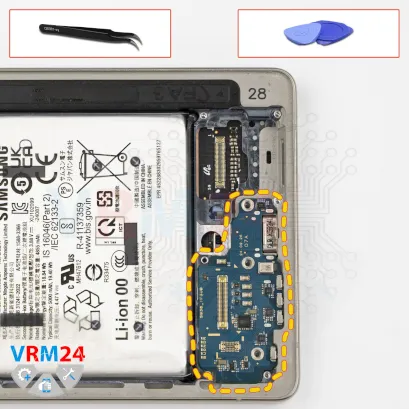

Depois de remover os parafusos, retiramos a subplaca.

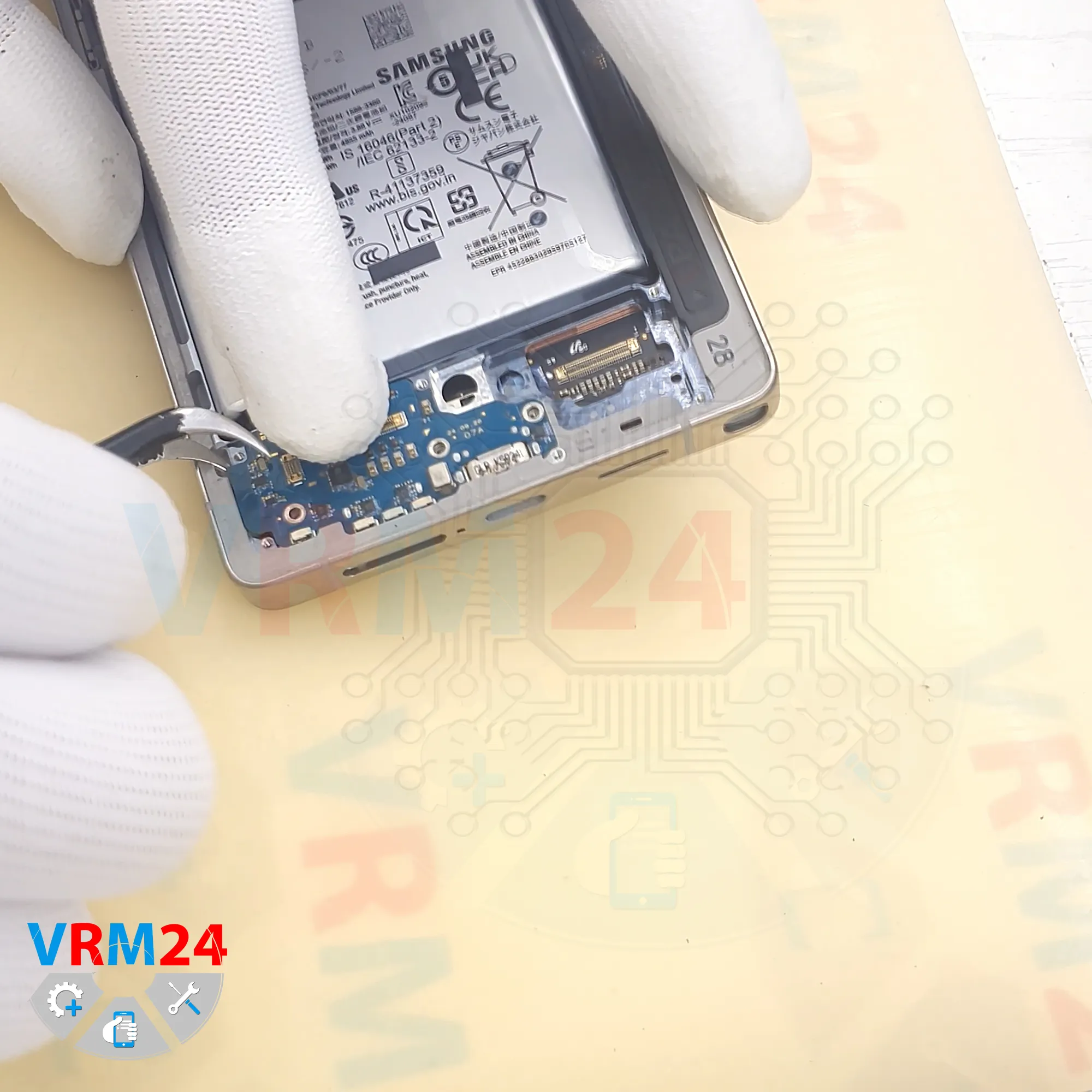

Levante-o cuidadosamente pela borda, levante-o ligeiramente - já que a subplaca está ligeiramente recuada - e remova-o.

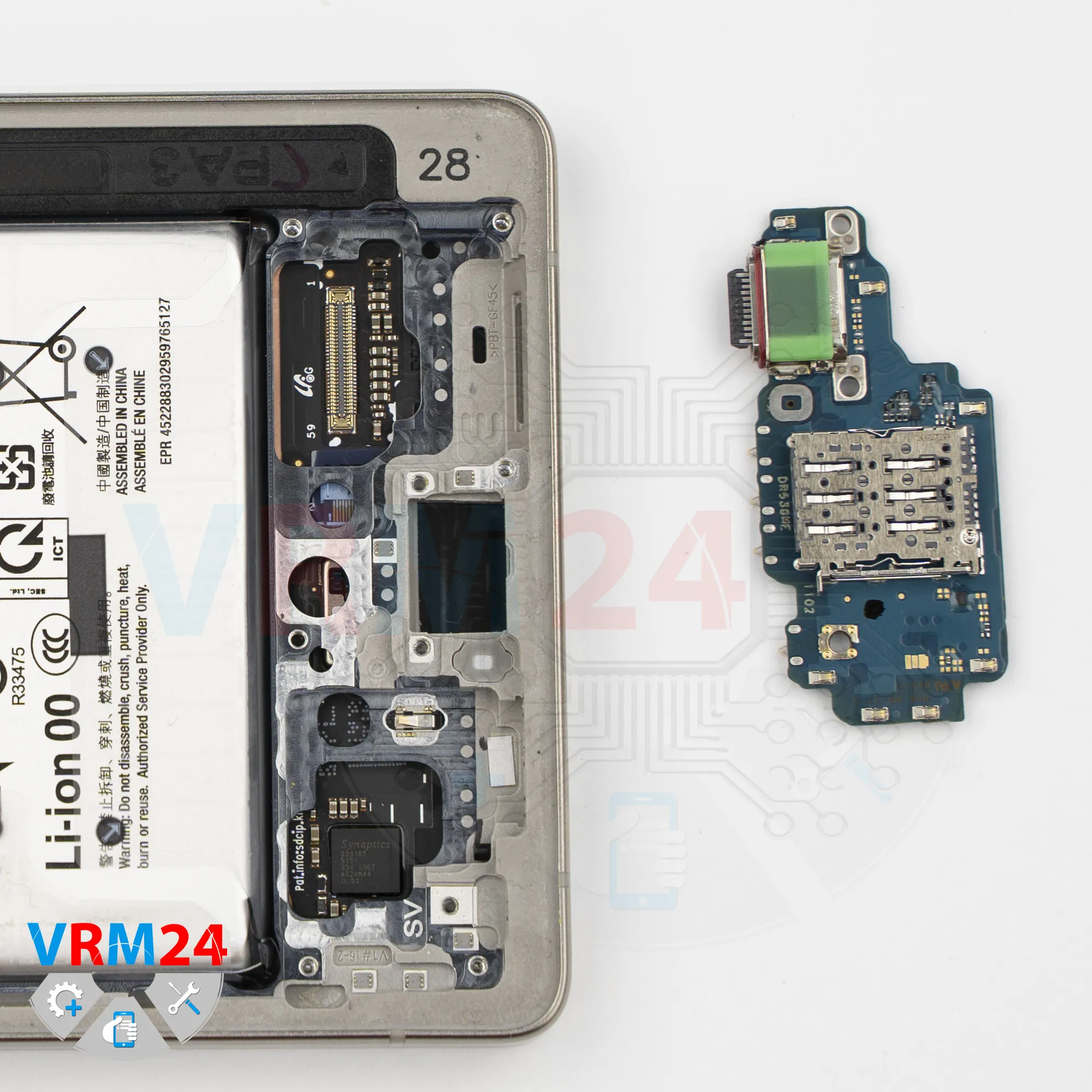

A subplaca contém o microfone, a porta de carregamento e o conector da placa no verso.

Agora vamos para a seção superior.

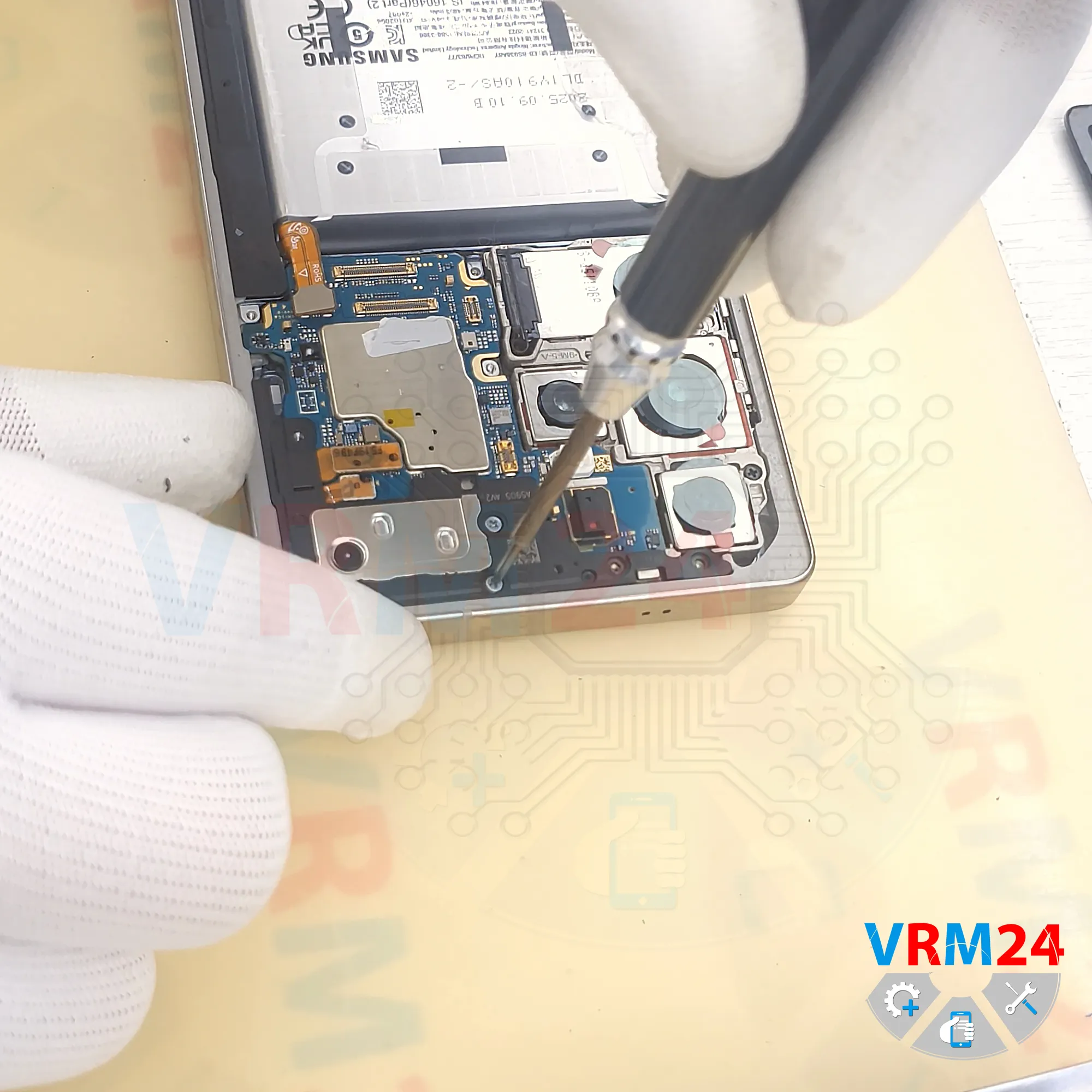

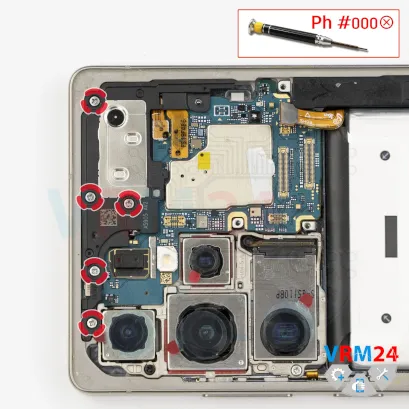

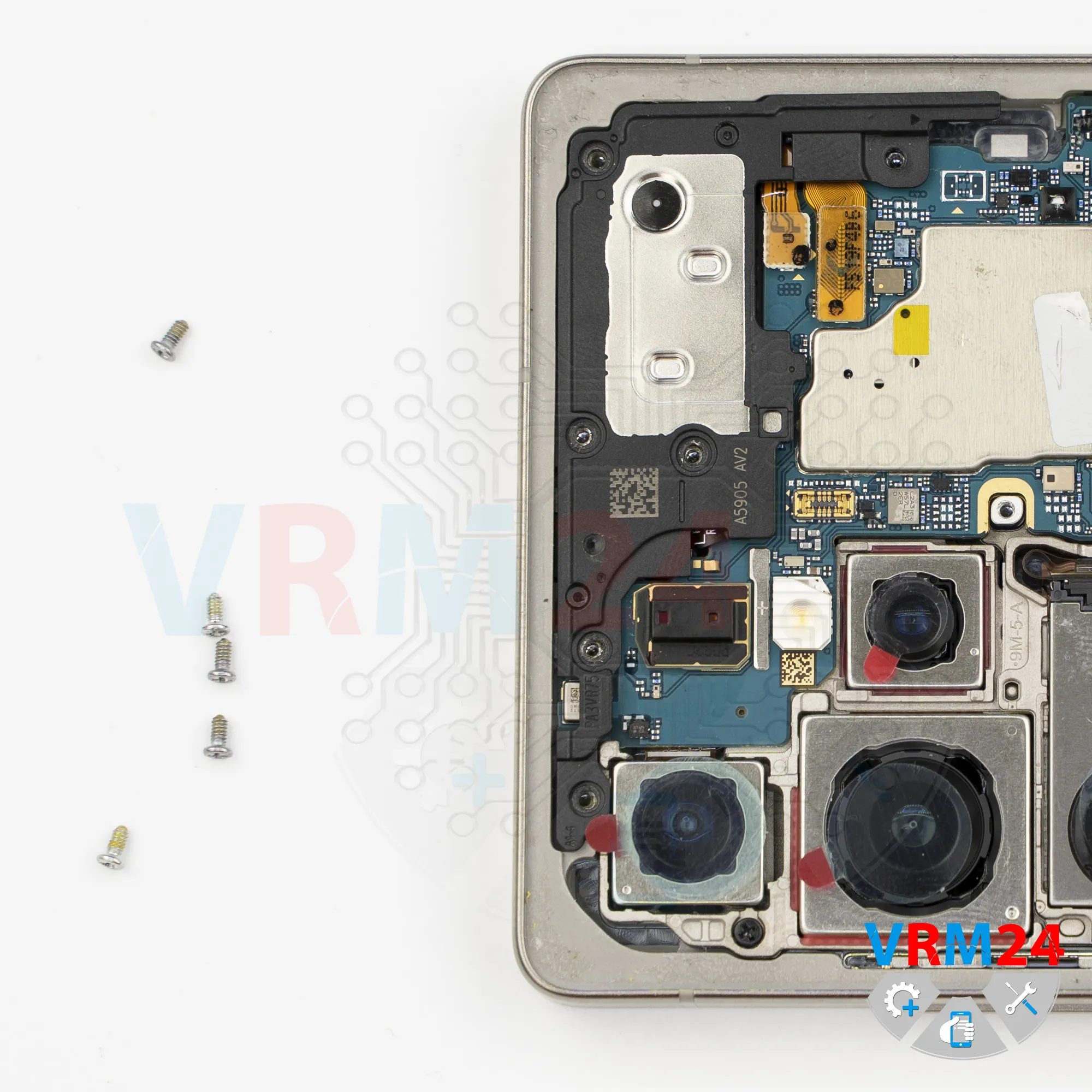

Precisamos remover os parafusos que prendem não apenas o alto-falante, mas também a placa-mãe.

Remova os parafusos com cuidado.

Também é melhor manter esses parafusos separados dos anteriores.

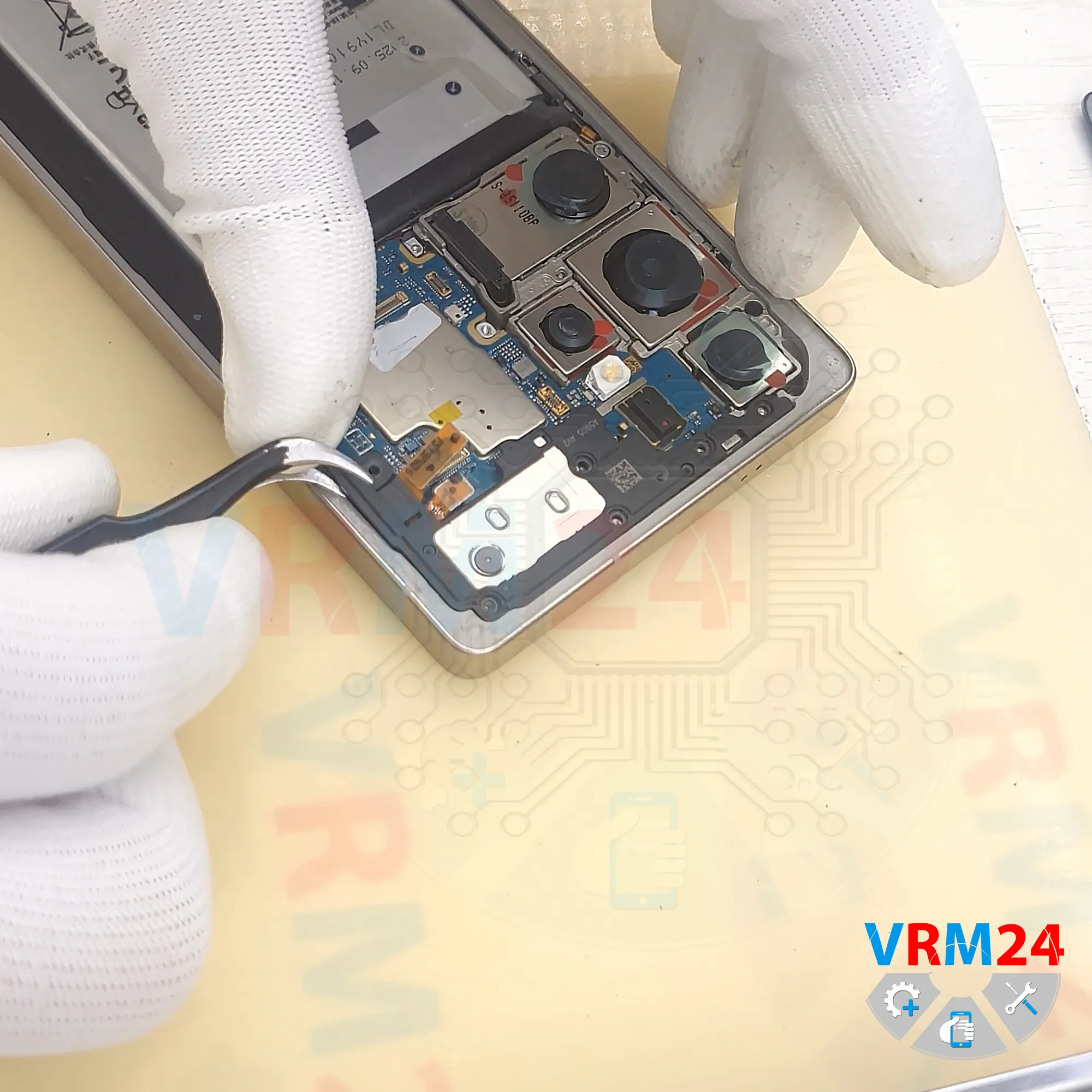

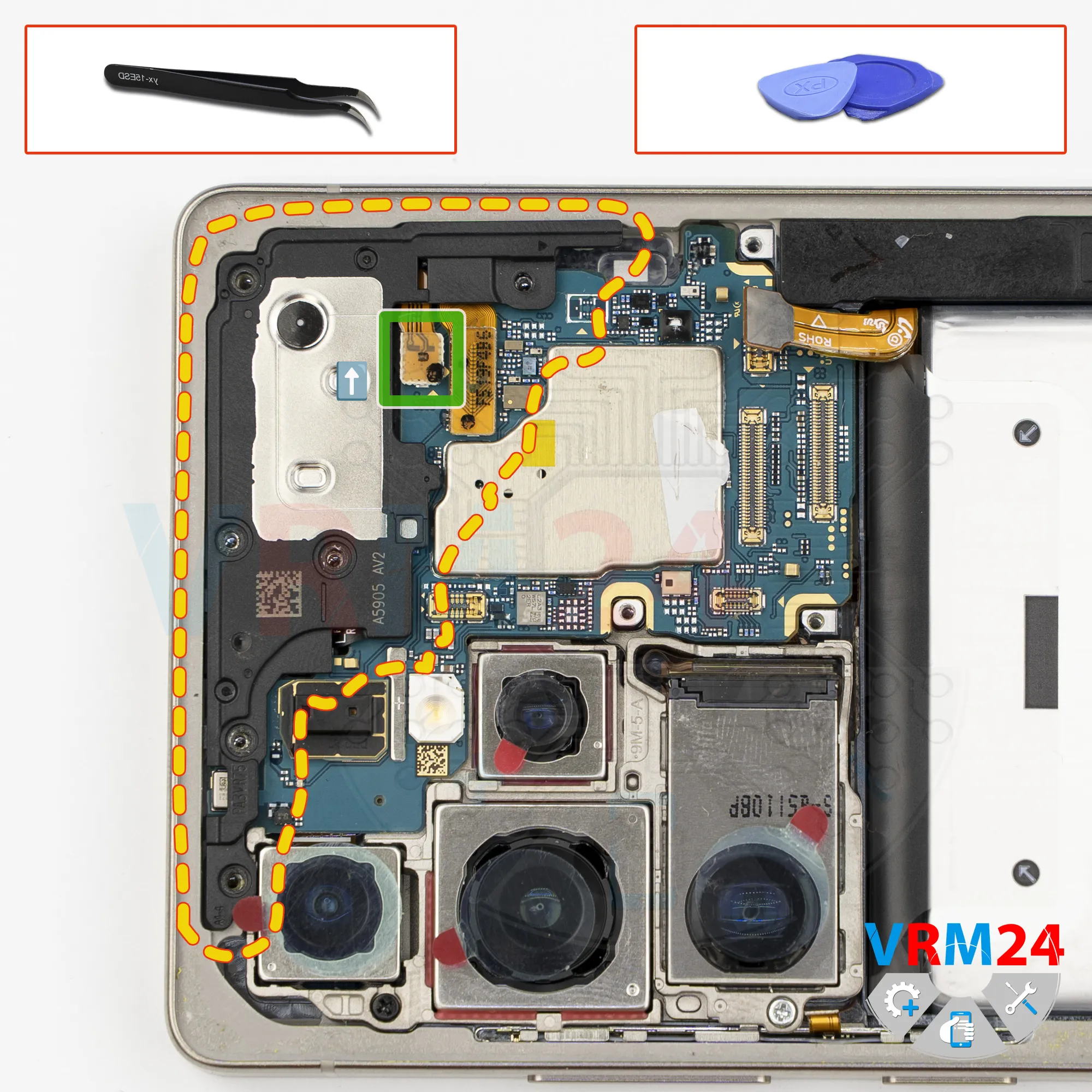

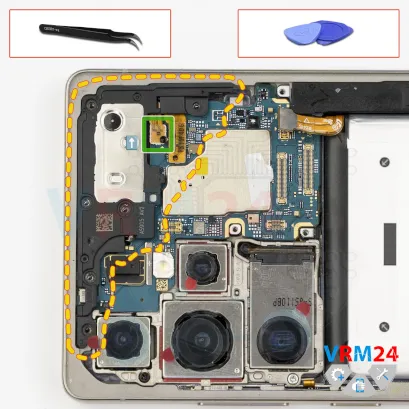

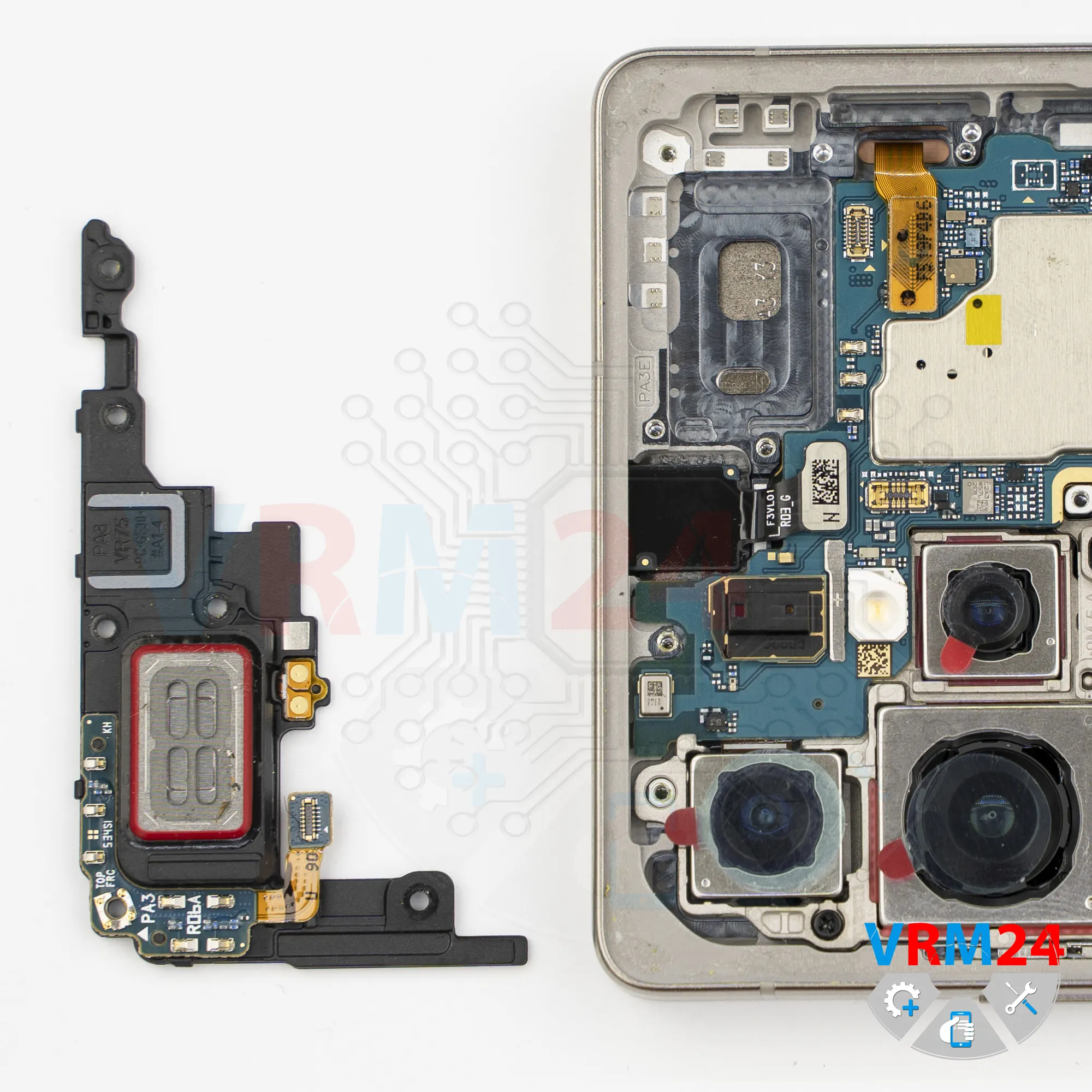

Depois disso, precisamos desconectar o conector e remover a tampa do alto-falante do fone de ouvido.

Levante-o com cuidado no local correto e tente levantá-lo.

Também precisamos remover os parafusos restantes.

Esses parafusos podem ser diferentes dos anteriores, portanto também devem ser guardados separadamente.

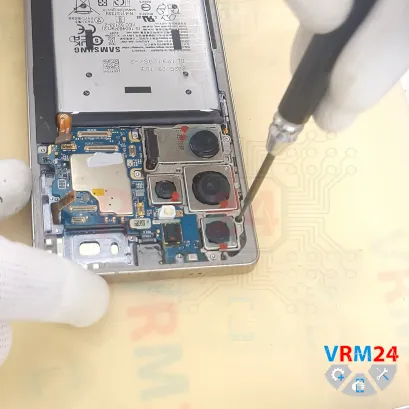

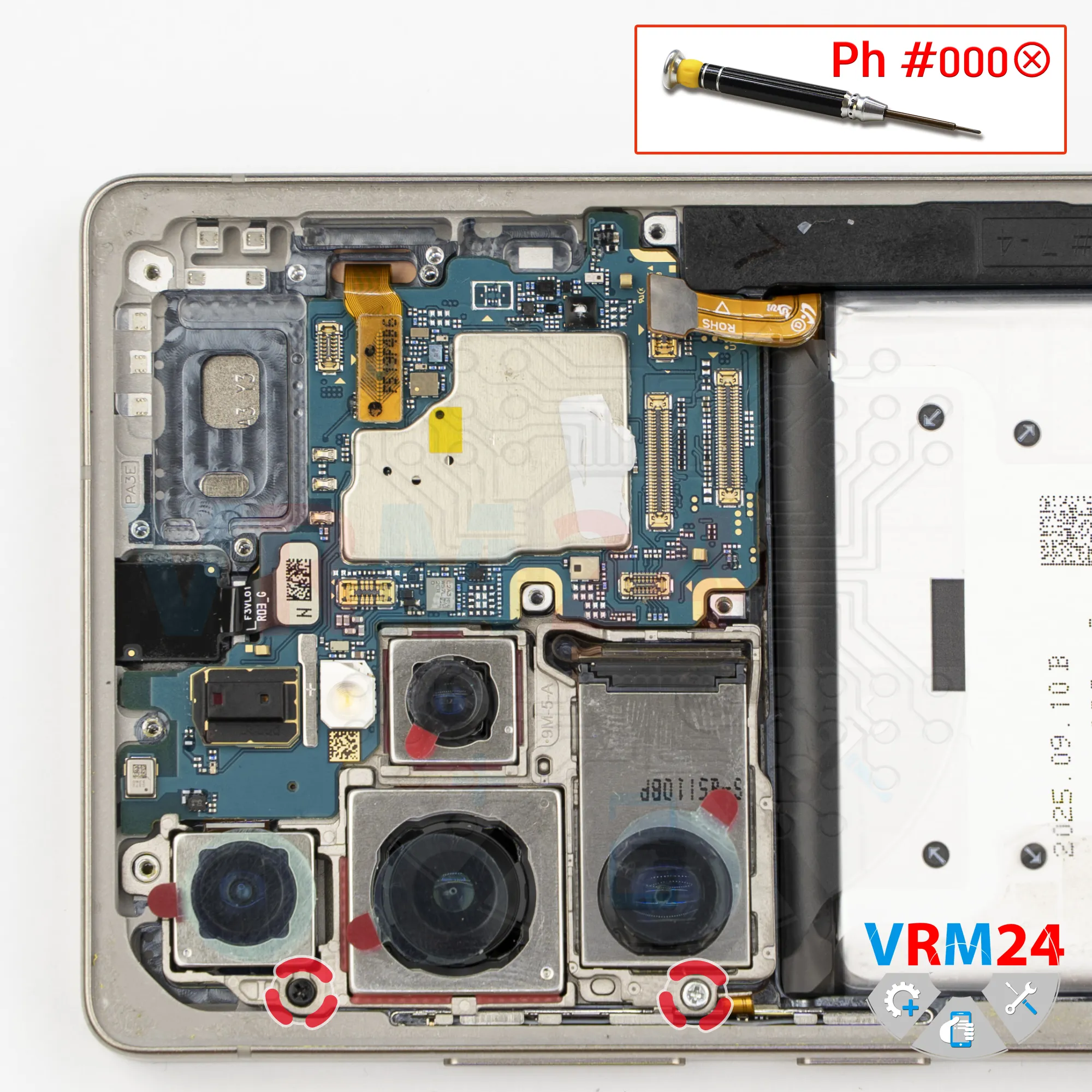

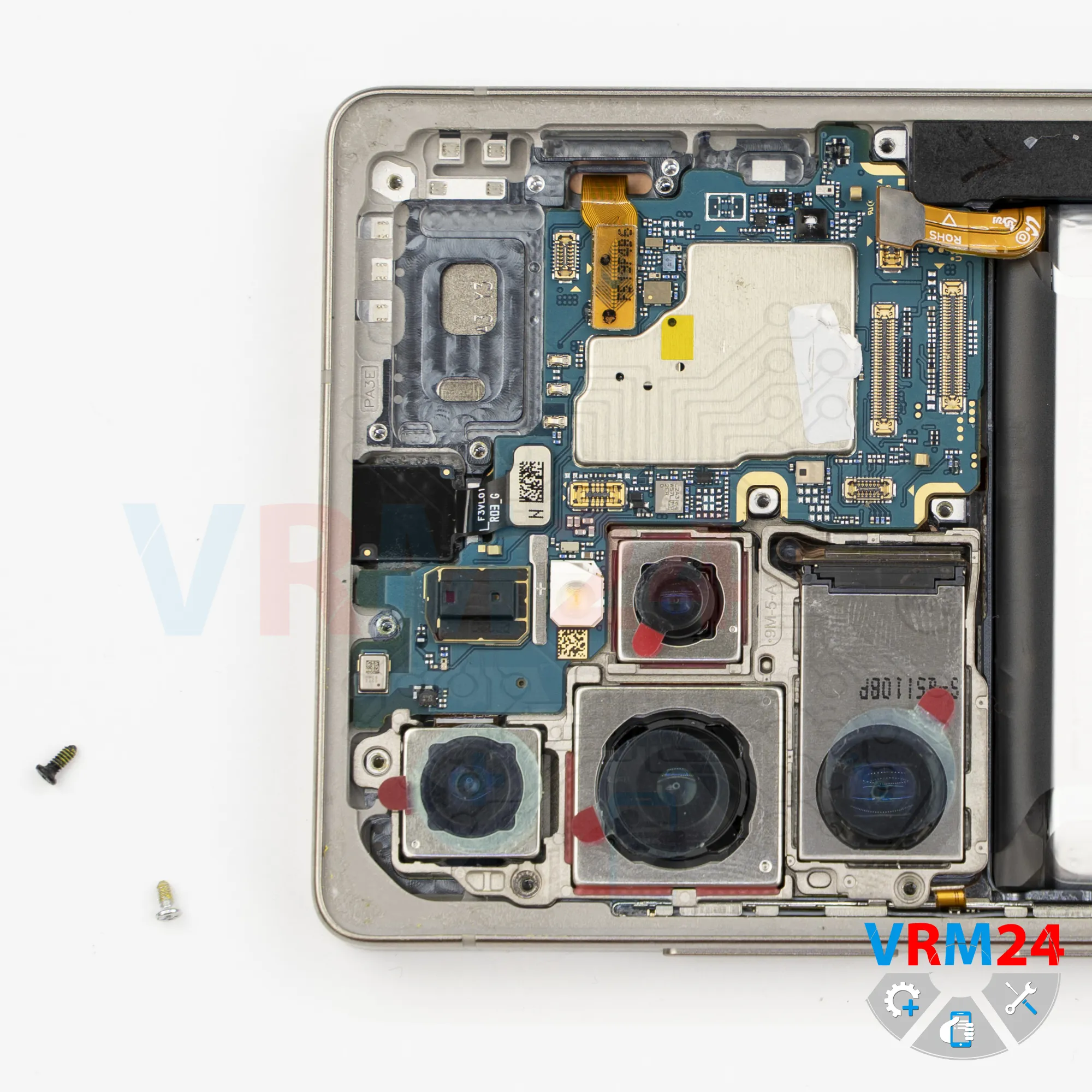

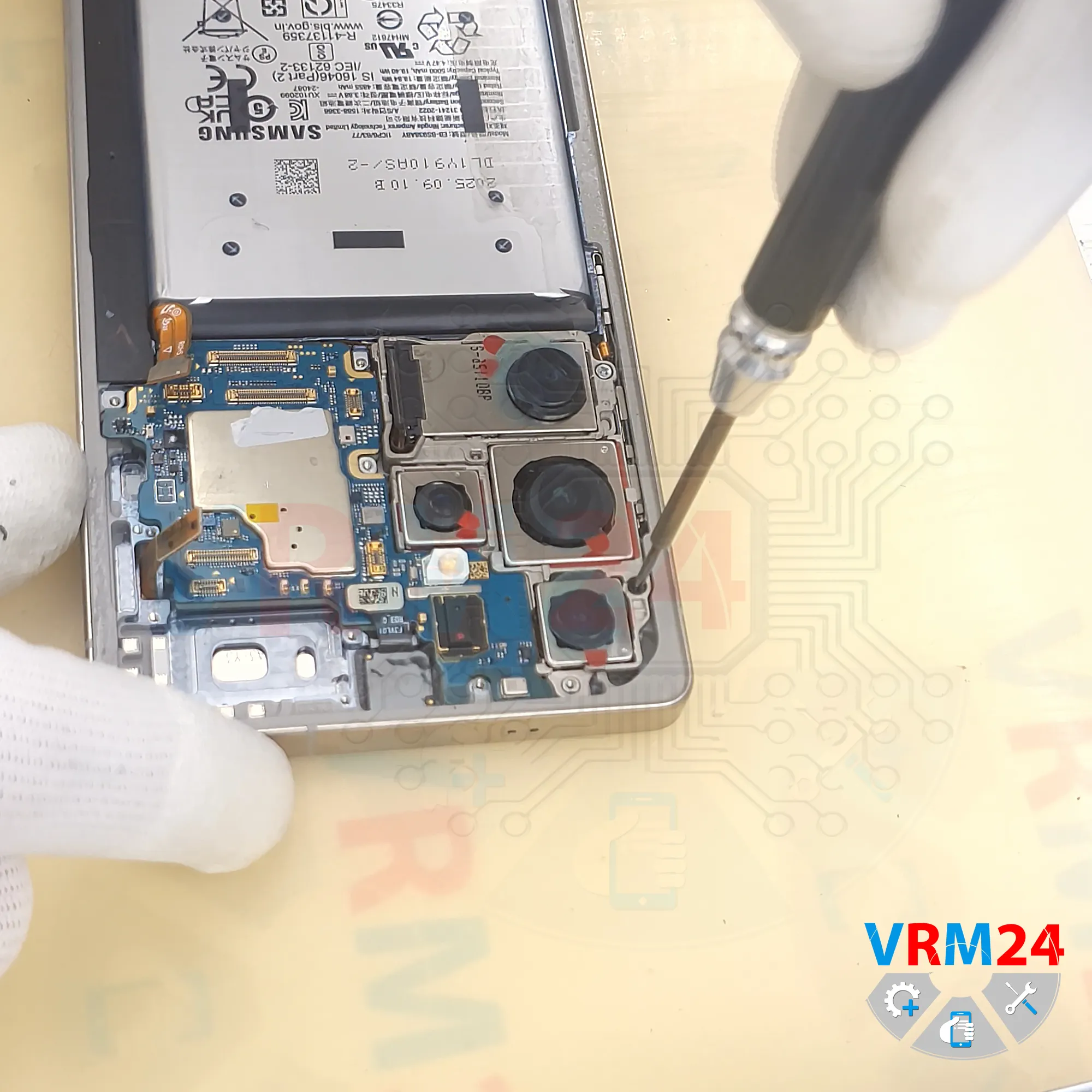

Remova os parafusos que prendem as câmeras.

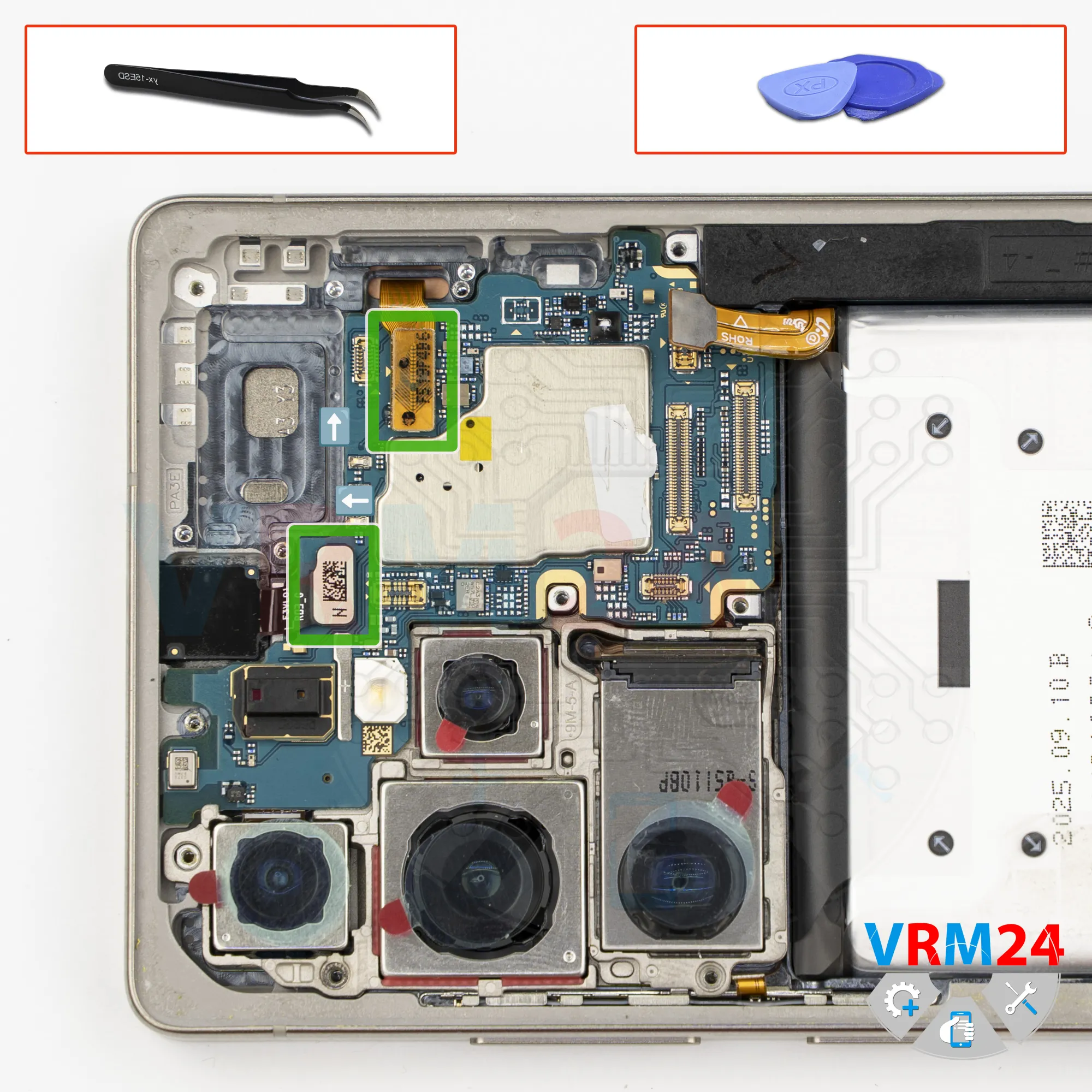

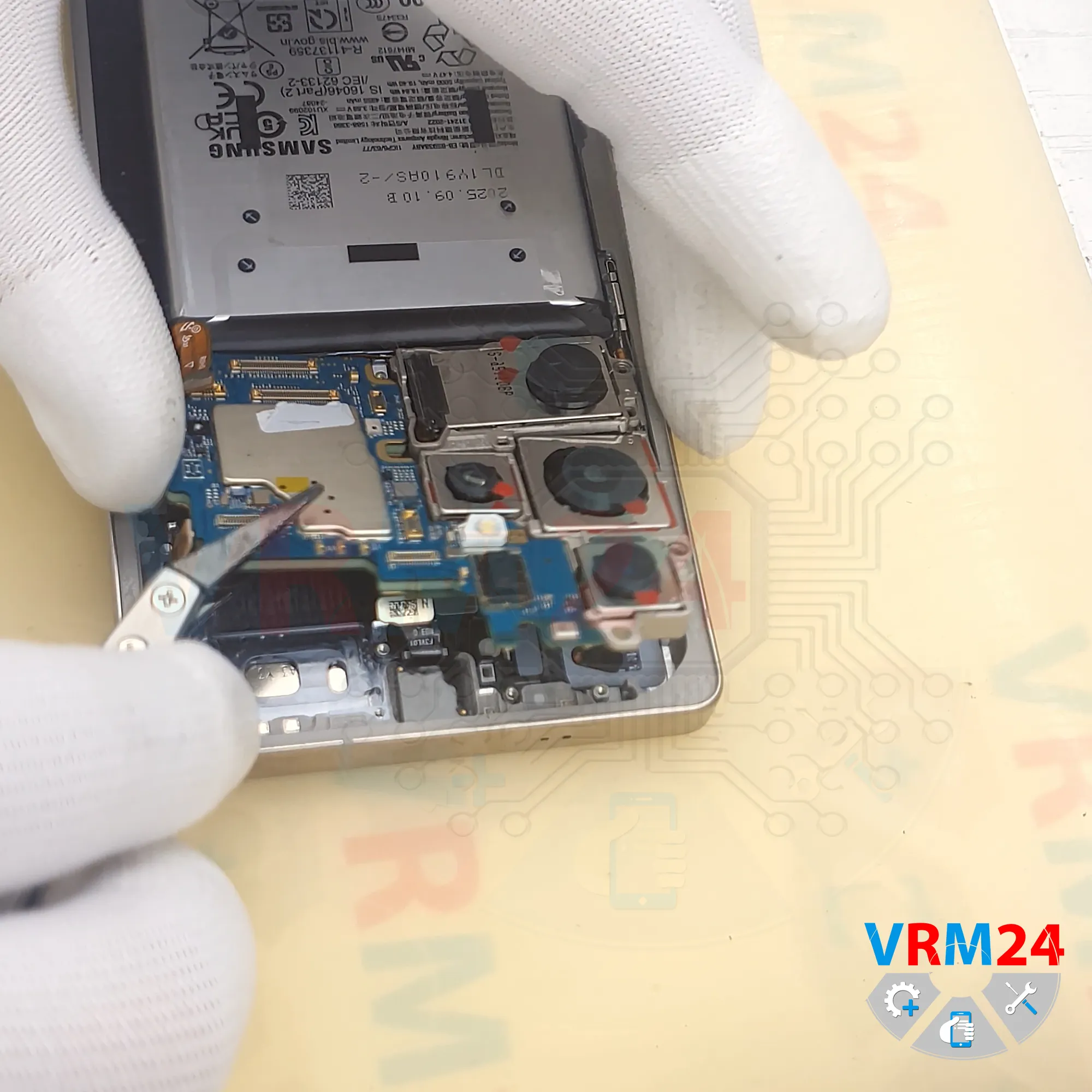

Desconecte os conectores com cuidado.

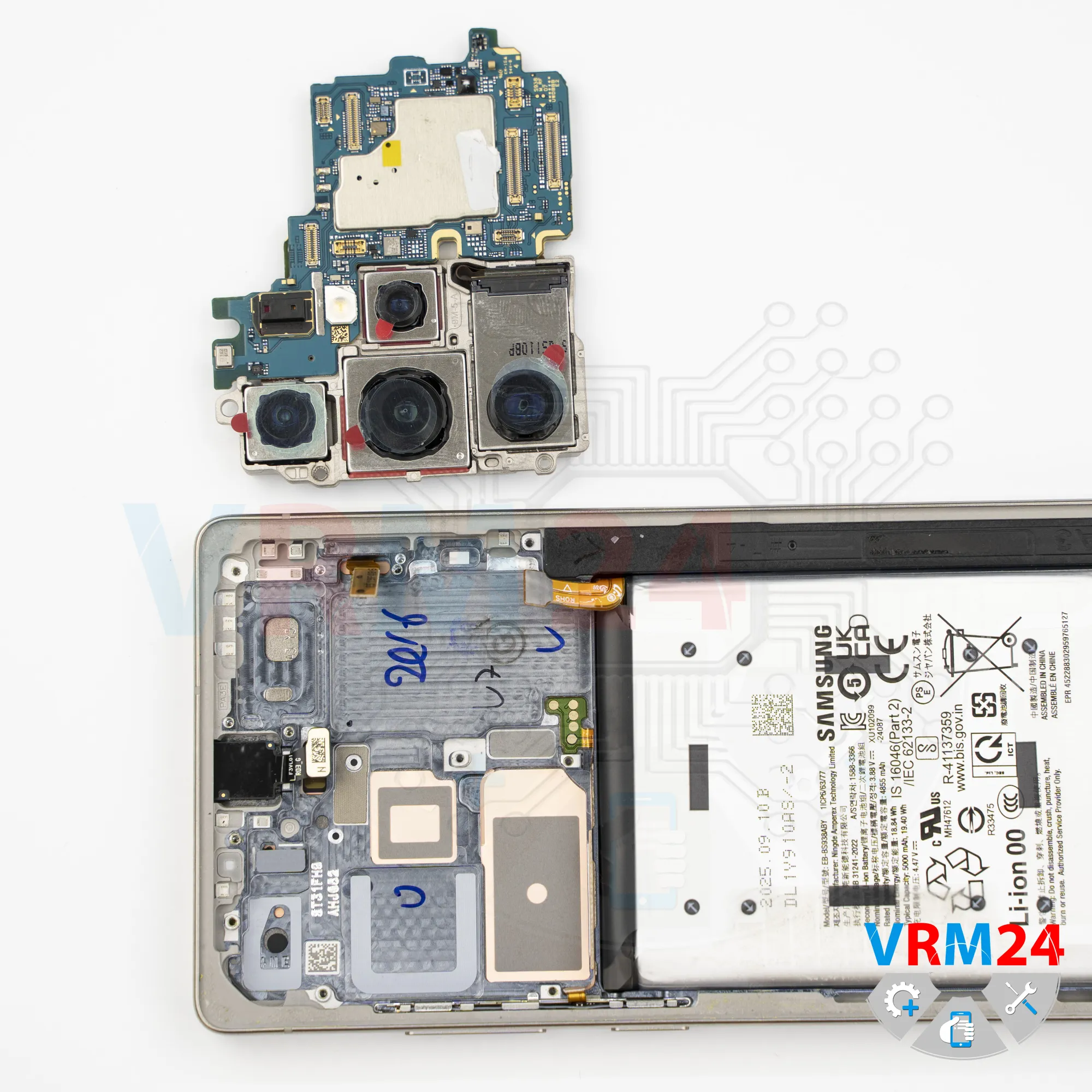

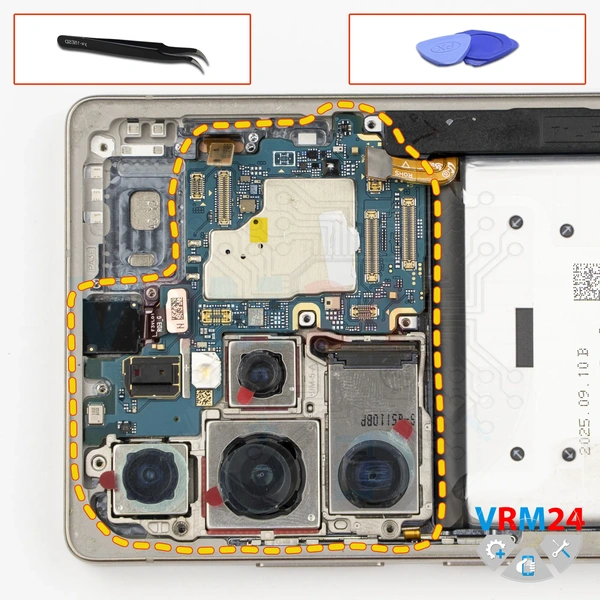

Agora podemos remover a placa-mãe. Levante-o com cuidado pela borda, levante-o e remova-o.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

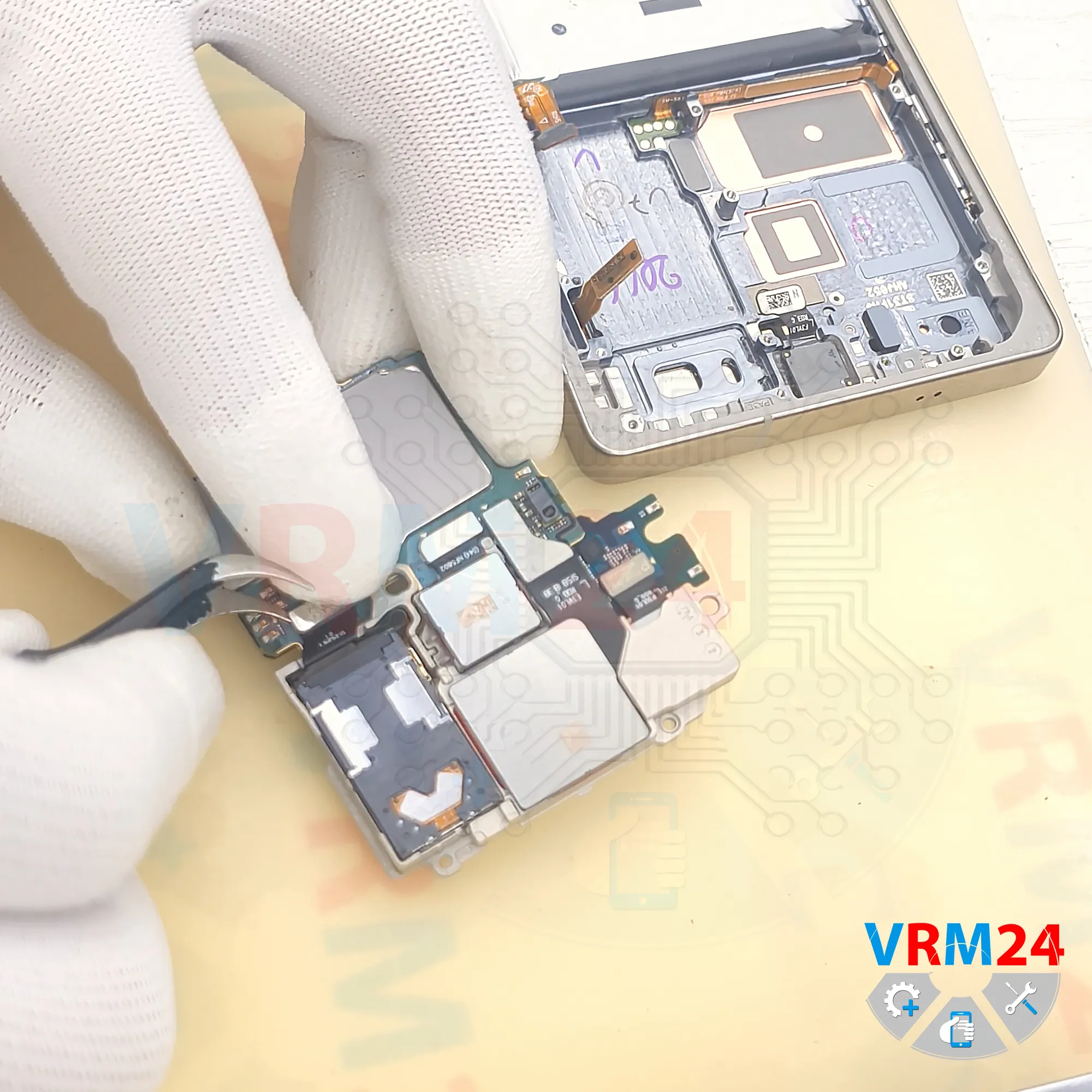

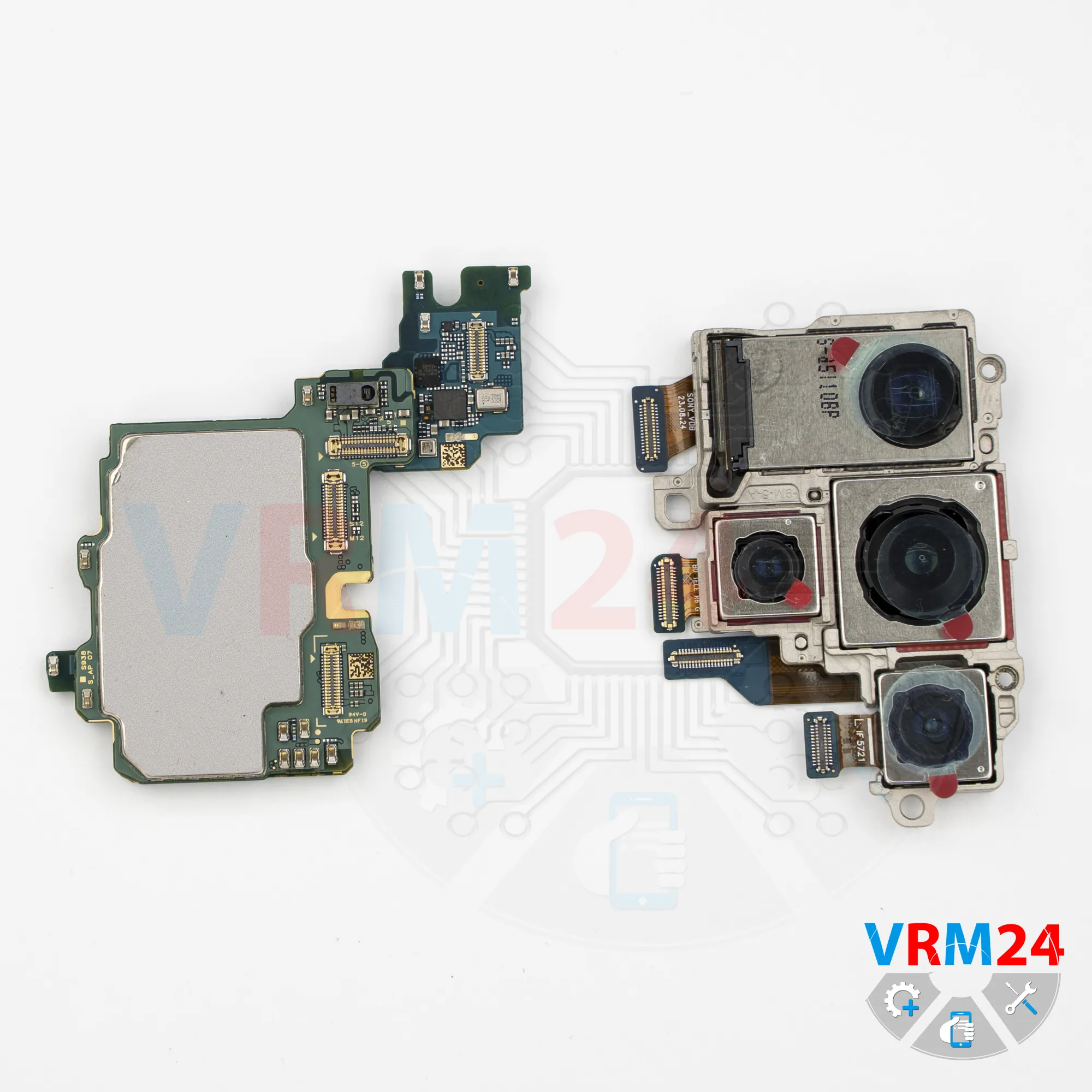

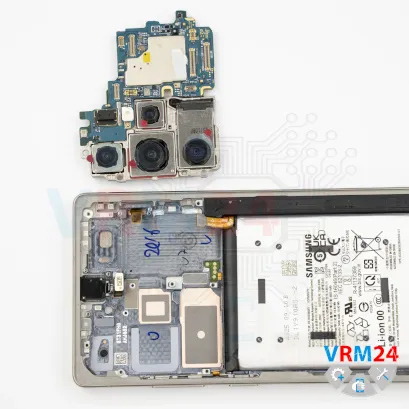

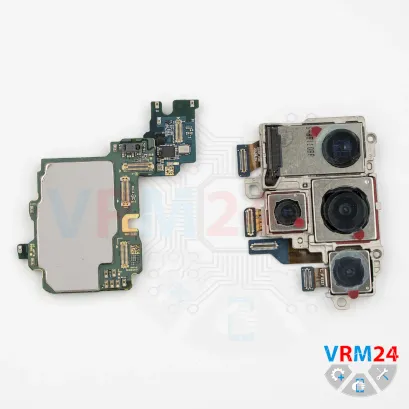

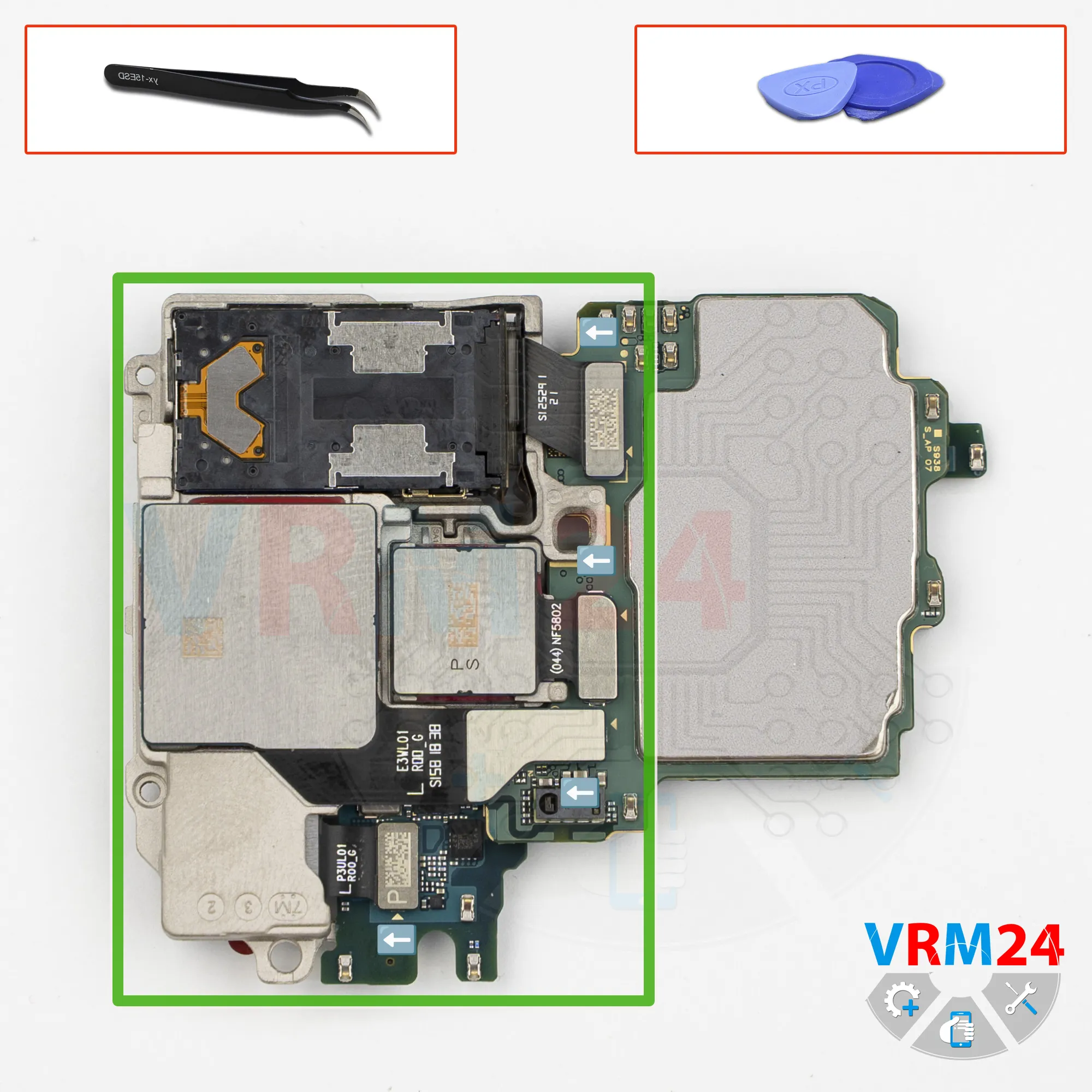

Vire a placa-mãe. Agora podemos desconectar os conectores e remover o conjunto da câmera traseira.

Desconecte as câmeras e deixe-as de lado.

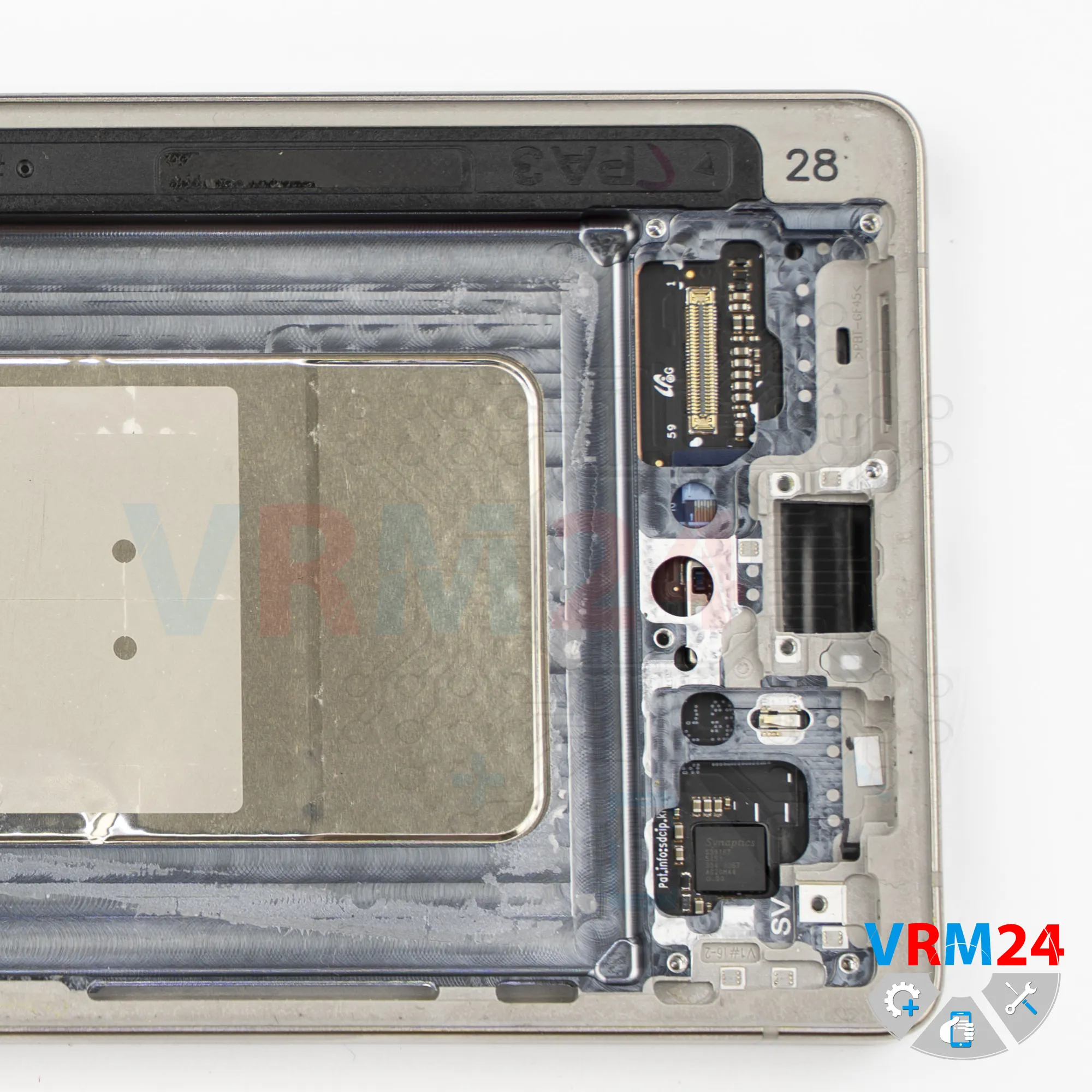

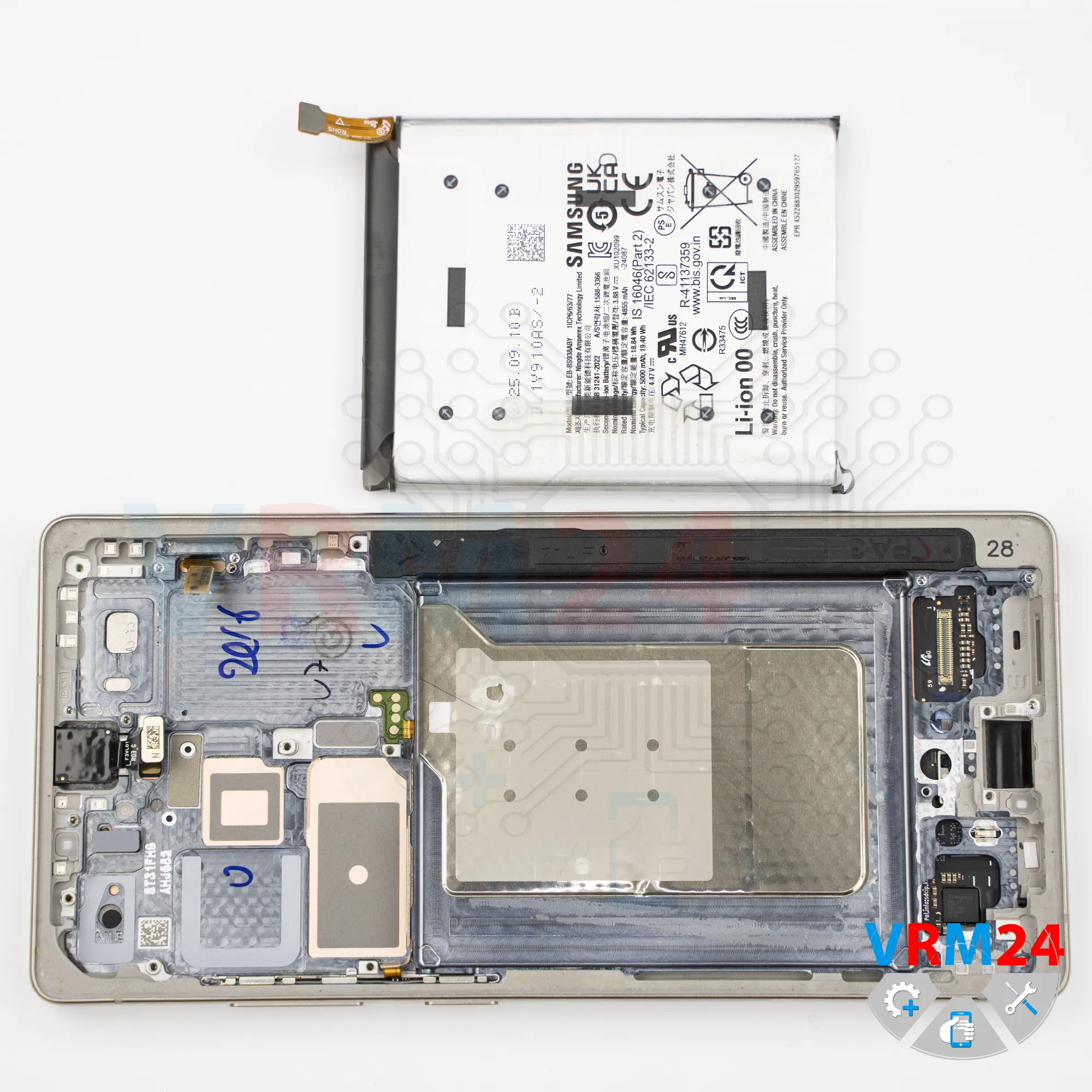

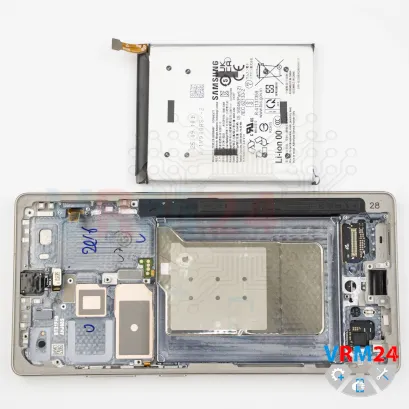

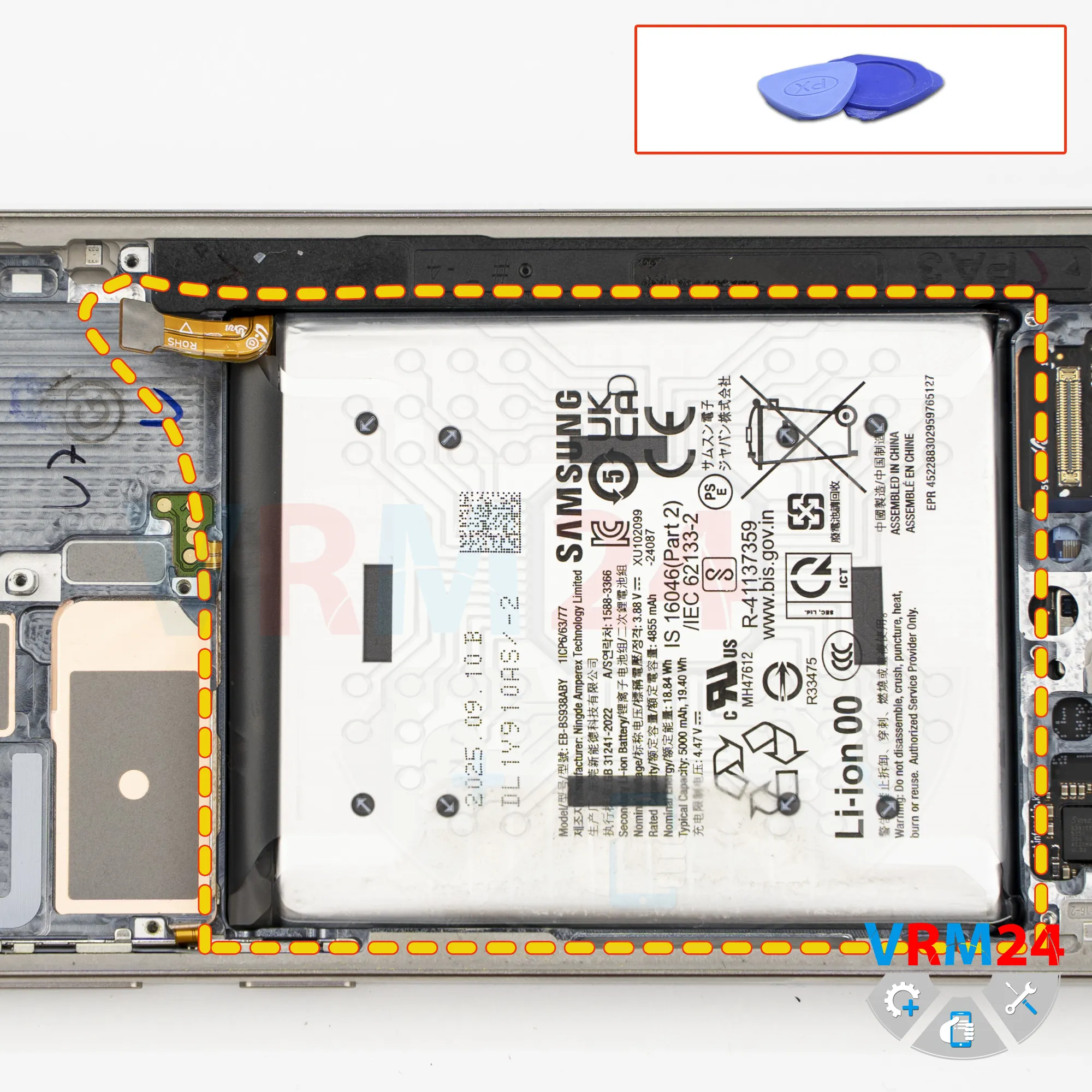

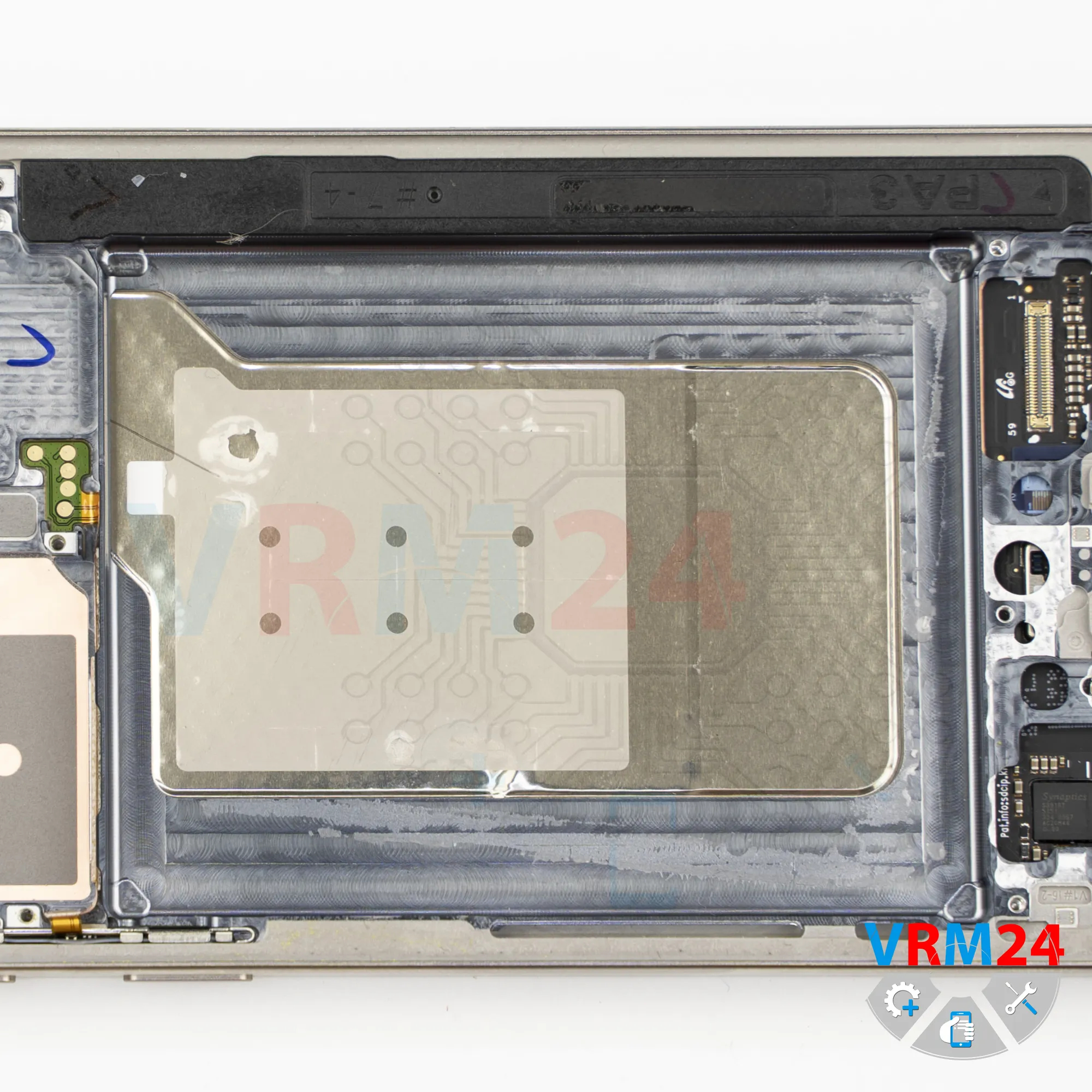

Finalmente, precisamos remover a bateria.

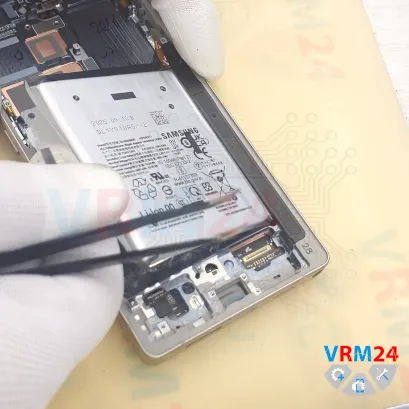

(no nosso caso) Basta puxá-lo levemente e ele se solta. Muitas vezes, em dispositivos Samsung, a bateria não sai tão facilmente.

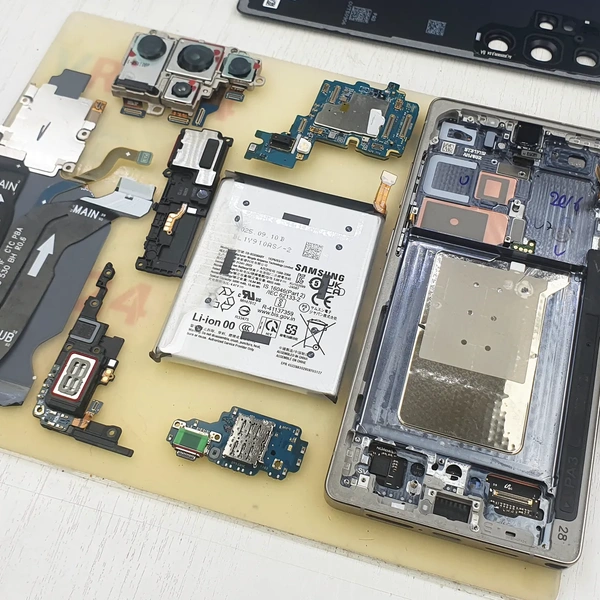

ℹ️ Na caixa permaneceu: a câmera frontal.
