Dificuldade de desmontagem:
Fácil
Duração:
10 min

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Samsung Galaxy S4 Zoom SM-C101 com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 1/1

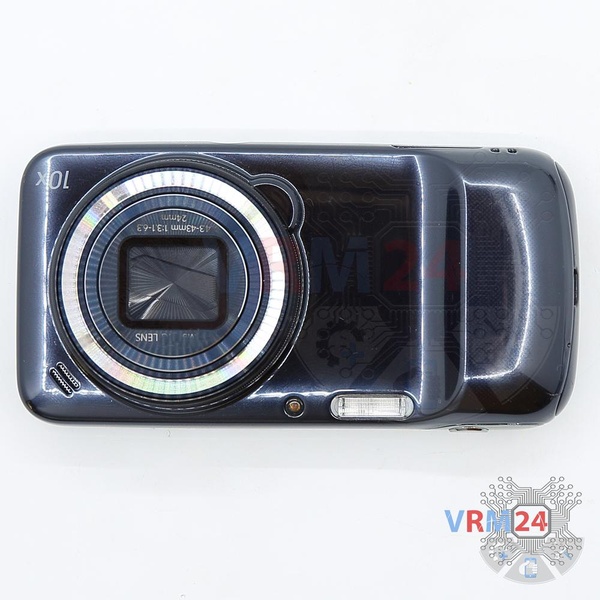

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 2/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 2/2 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 2/3

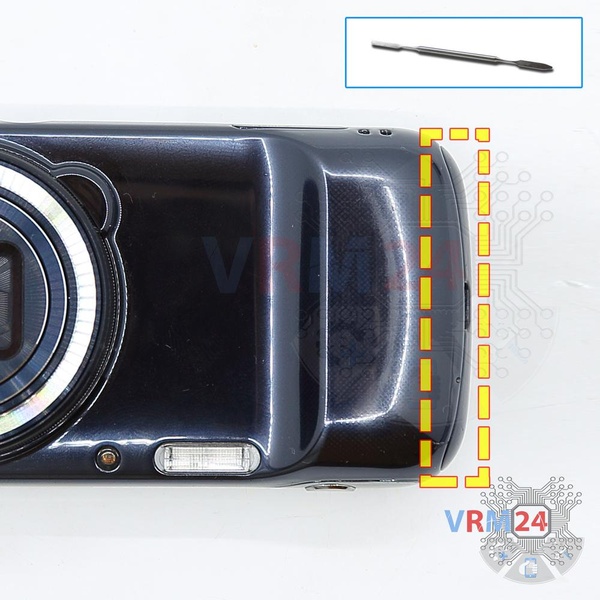

Passo 2. Retirar a bateria

Abra a escotilha inferior e remova a bateria.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 3/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 3/2

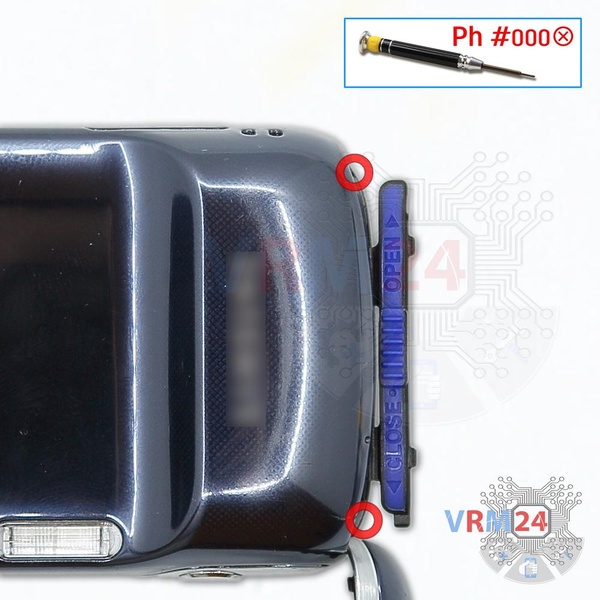

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse / solte 2 parafusos na extremidade do telefone.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 4/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 4/2

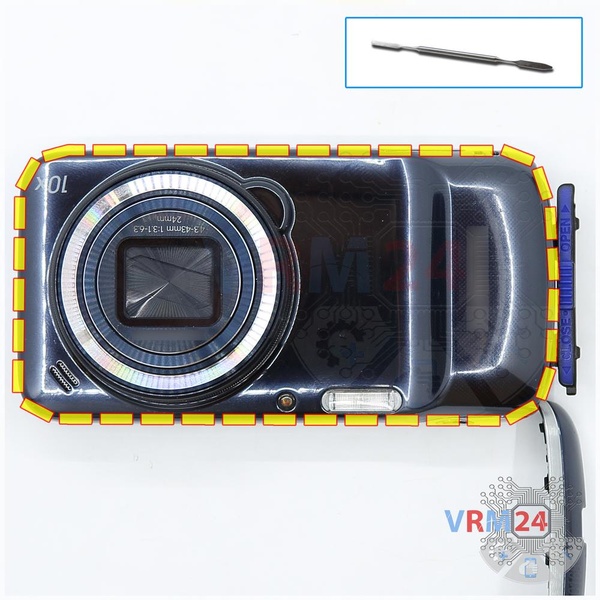

Passo 4. Abrir a tampa

Abra a capa frontal.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 5/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 5/2

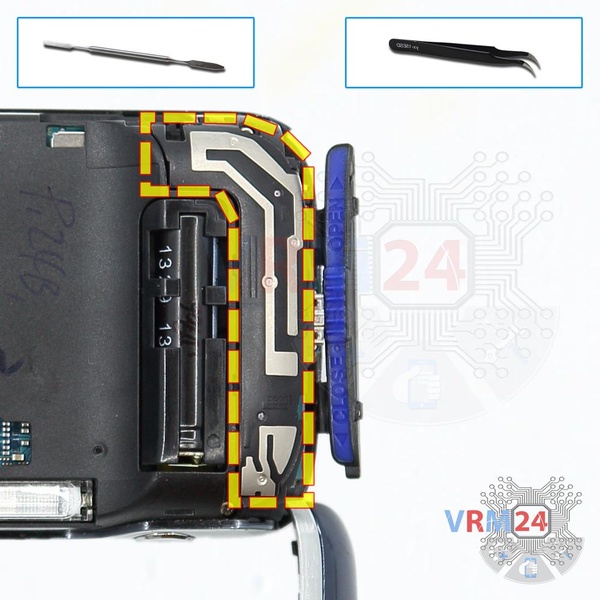

Passo 5. Abrir a tampa

Remova a tampa com antenas.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 6/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 6/2

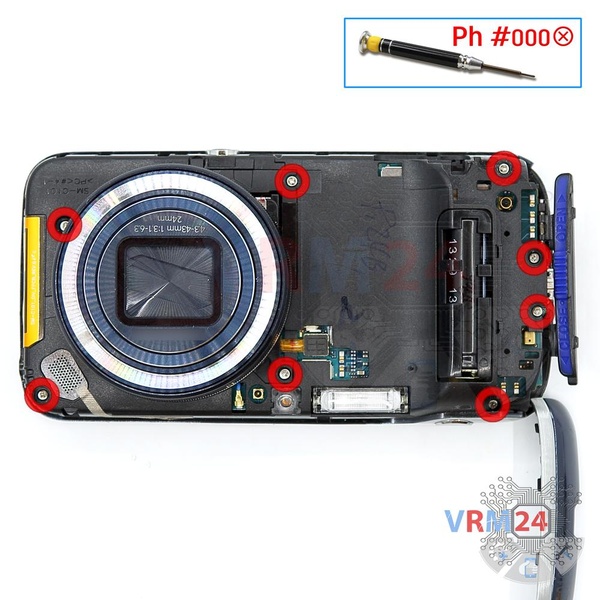

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 8 parafusos.

Se os parafusos forem diferentes: ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontá-los. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 7/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 7/2

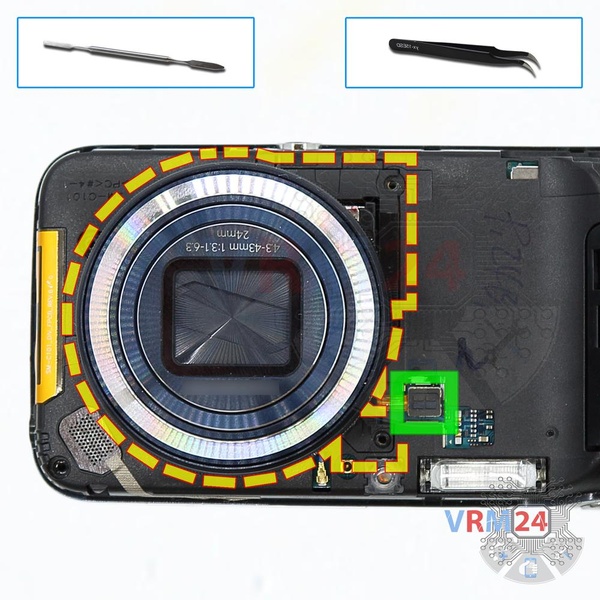

Passo 7. Remova a lanterna LED

Erga o conector e remova a lanterna circular.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 8/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 8/2

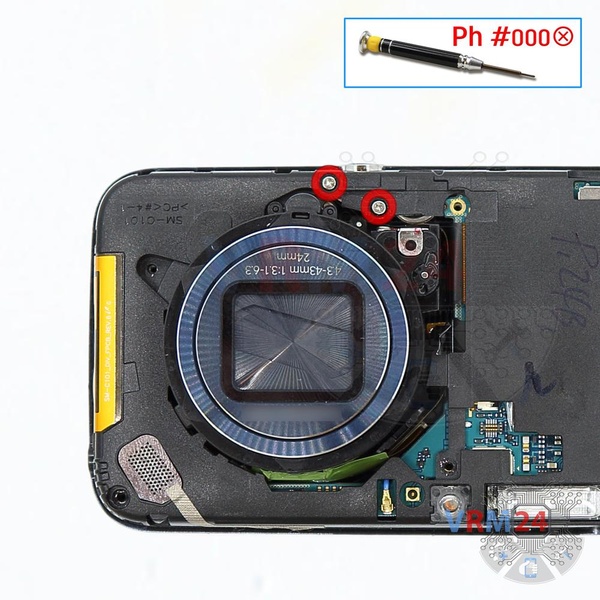

Passo 8. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 9/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 9/2

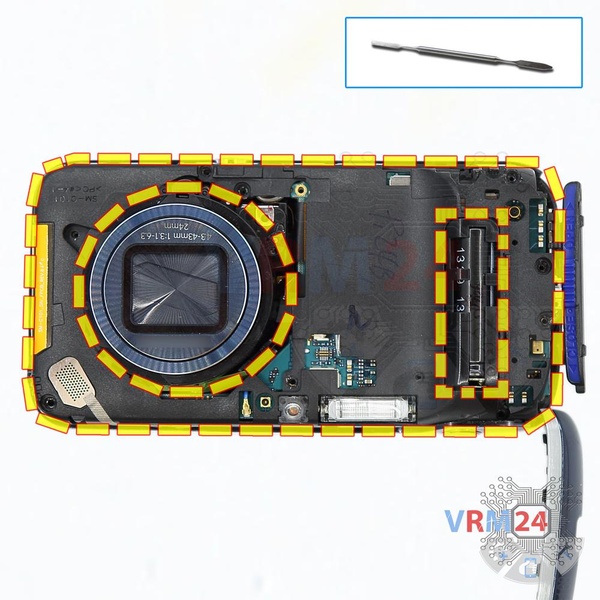

Passo 9. Abrir a tampa do meio

Remova cuidadosamente a tampa do meio.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 10/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 10/2

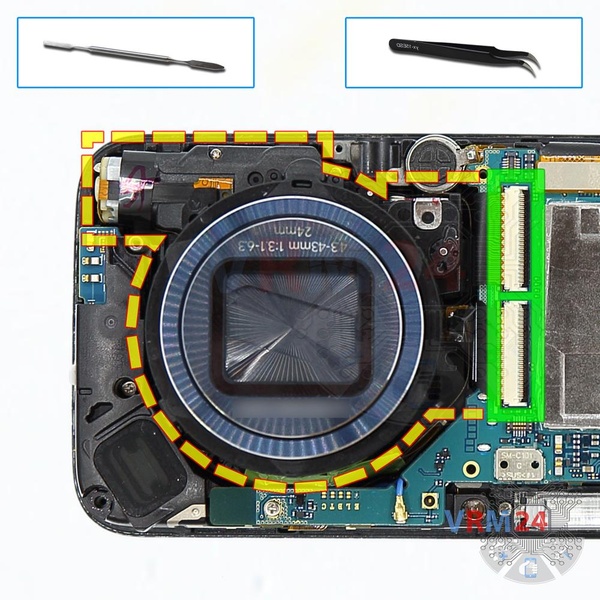

Passo 10. Retirar as câmaras

Retire os conectores e remova as câmeras traseiras.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 11/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 11/2

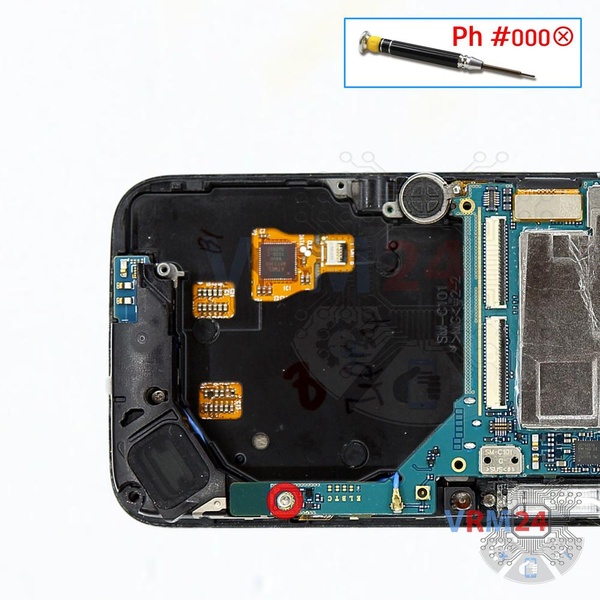

Passo 11. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 12/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 12/2

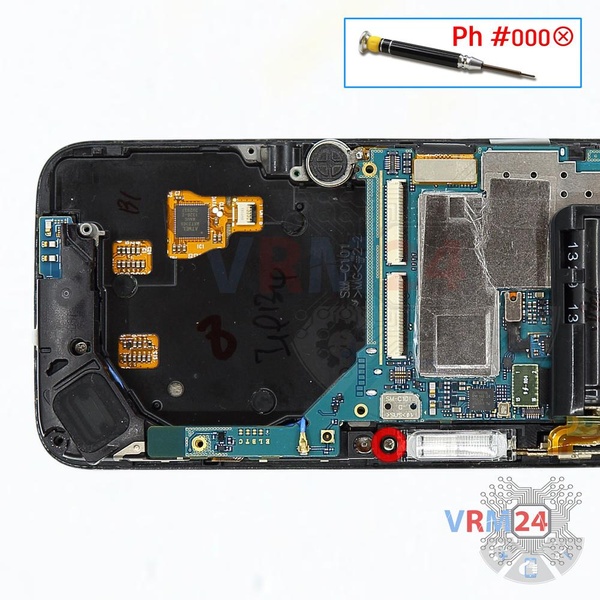

Passo 12. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a lanterna.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 13/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 13/2

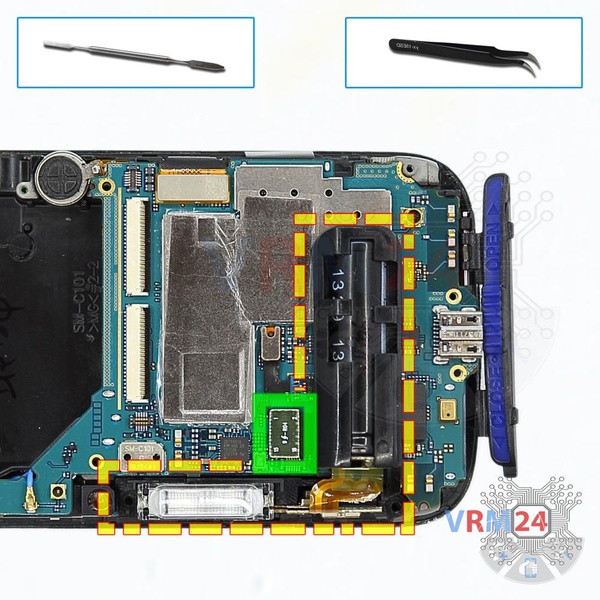

Passo 13. Remova a lanterna LED

Erga o conector e remova o mecanismo da lanterna.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 14/1

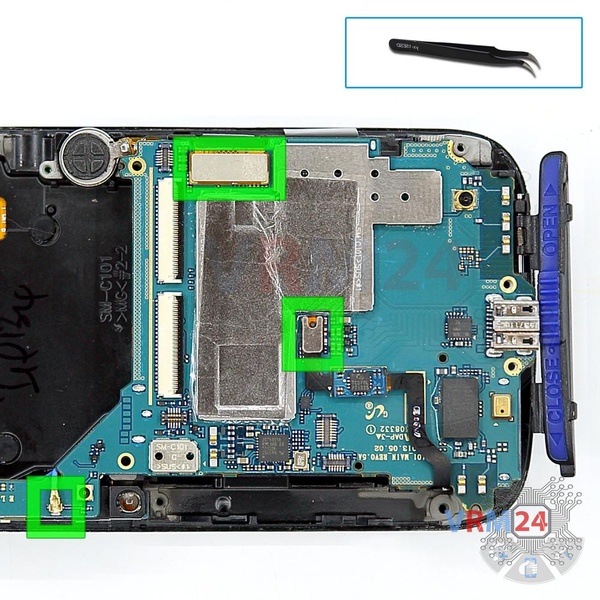

Passo 14. Desconectar os conectores

Desconecte o conector do cabo coaxial, o cabo para a tela e o cabo dos botões da subtela.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 15/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 15/2

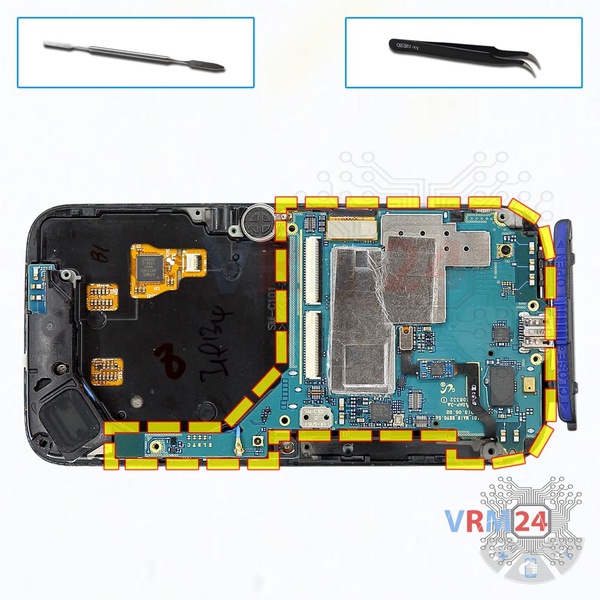

Passo 15. Vire a placa

Vire a placa-mãe.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 16/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 16/2

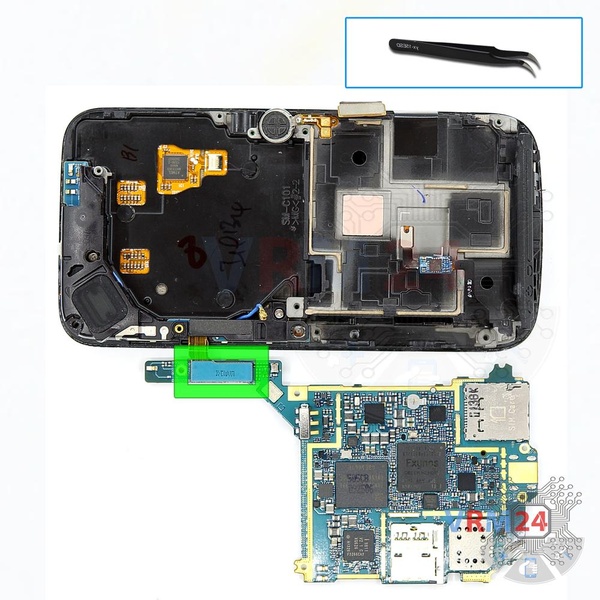

Passo 16. Retirar a placa-mãe

Desconecte o conector do cabo que leva à placa superior e remova a placa-mãe.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 17/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 17/2

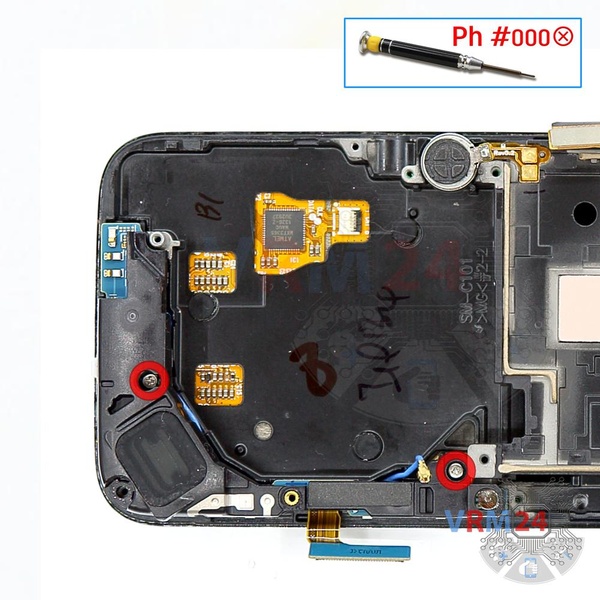

Passo 17. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse os dois parafusos.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 18/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 18/2

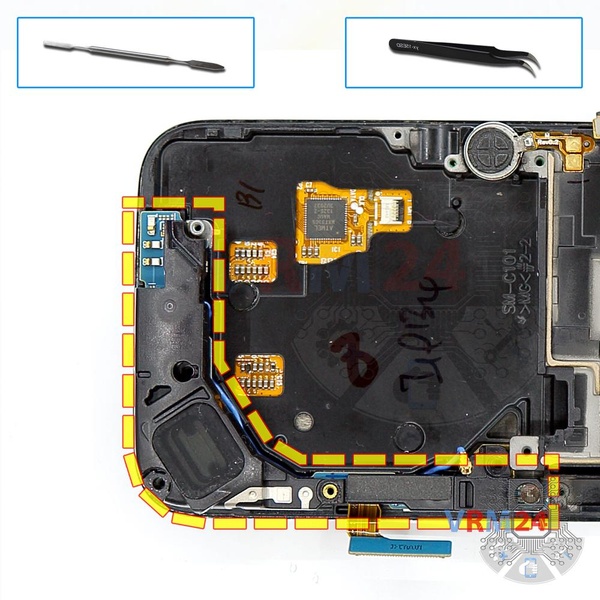

Passo 18. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 19/1

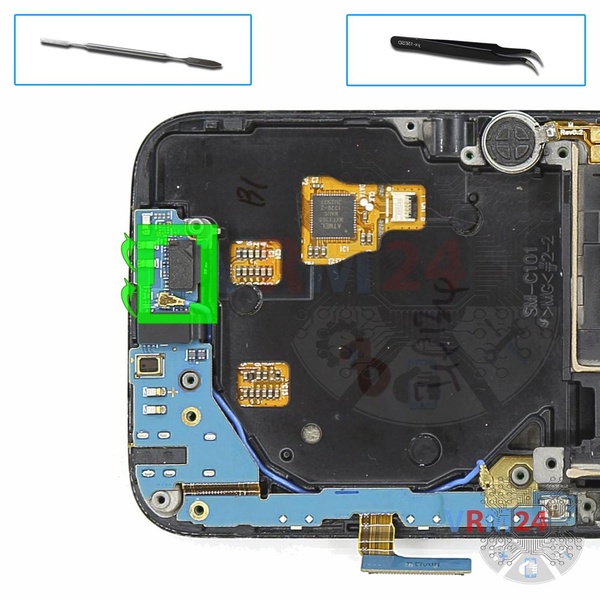

Passo 19. Desconectar os conectores

Desconecte os conectores do cabo coaxial e do alto-falante do fone de ouvido.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 20/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 20/2

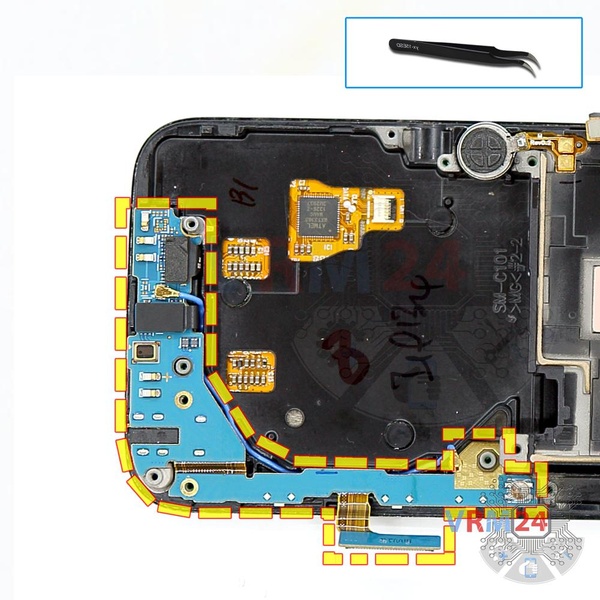

Passo 20. Retirar a placa pequena

Remova cuidadosamente a placa superior.


Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 21/1 Como desmontar Samsung Galaxy S4 Zoom SM-C101 por si mesmo, Passo 21/2

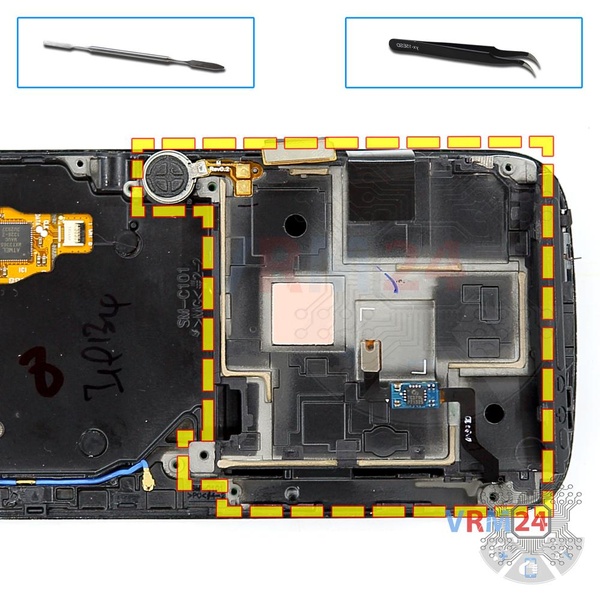

Passo 21. Remover o motor de vibração

Remova a tampa com um motor de vibração.

Instruções detalhadas de desmontagem do Samsung Galaxy S4 Zoom SM-C101 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de 10 minutos no tempo.
O nosso manual é adequado para todos os modelos Samsung Galaxy S4 Zoom SM-C101 — lançado para mercados em diferentes países.
