Desmontagem/Reparar do dispositivo móvel Samsung Galaxy Tab S5e SM-T720 com a descrição de cada passo e o conjunto de ferramentas necessárias.

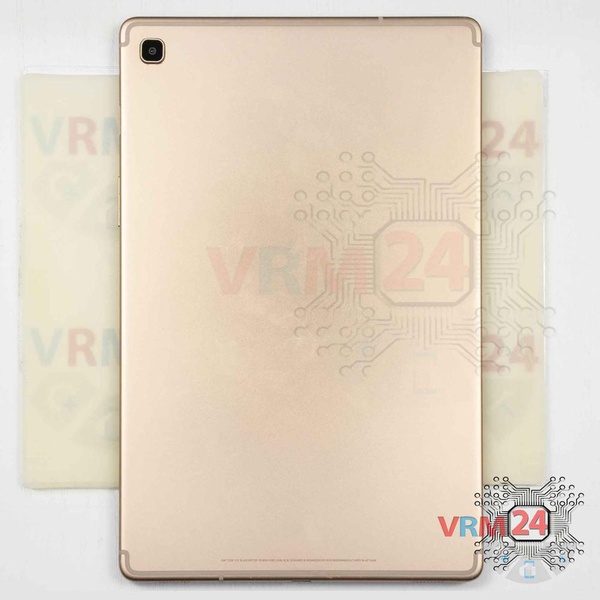

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

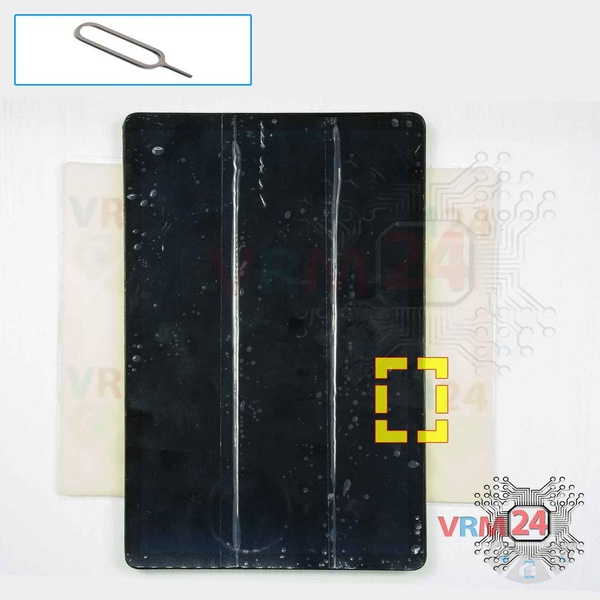

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

ℹ️️ Lembre-se da localização das bandejas do cartão SIM e do cartão de memória (Micro SD) para que nada seja confundido durante a remontagem.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

⚠️ Preste atenção! A desmontagem tem no máximo 3ª dificuldade, pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos fortemente que você entre em contato com um centro de serviço especializado.

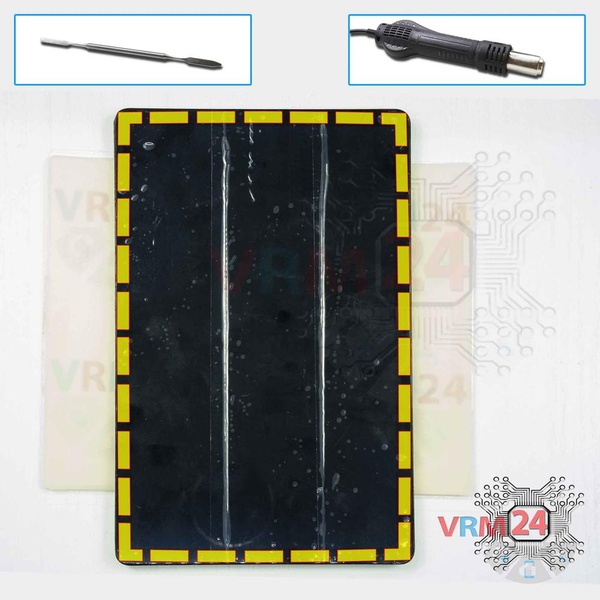

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

⚠️ É importante não deixar uma película entre a tela sensível ao toque / vidro e o módulo da tela. Isso danificará o módulo.

⚠️ Observe com antecedência a imagem dos locais onde os cabos da tela sensível ao toque e da tela passam sob o módulo da tela para evitar danos acidentais.

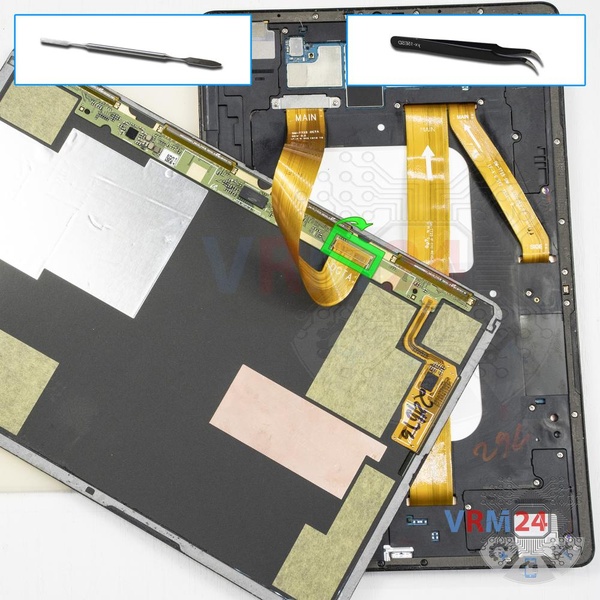

Desconecte o conector e remova o módulo de exibição.

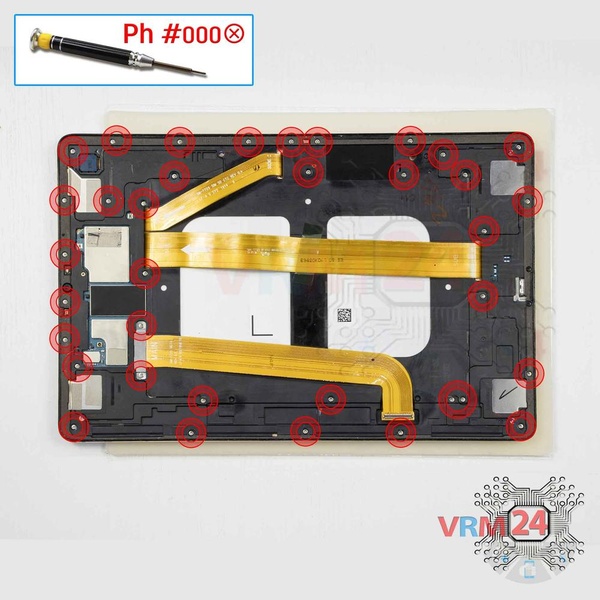

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 36 parafusos.

ℹ️️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

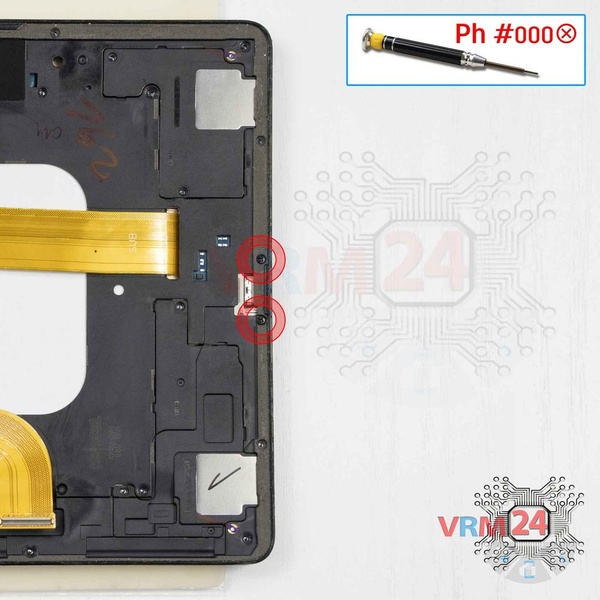

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse dois parafusos grandes.

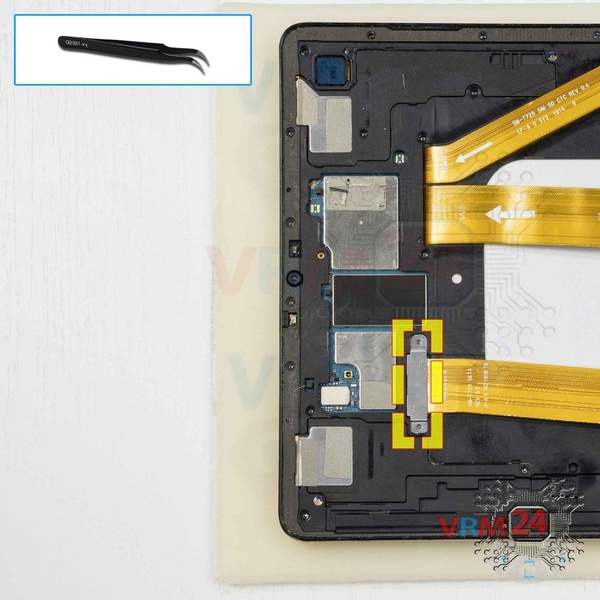

Remova o suporte que prende o conector do cabo entre placas.

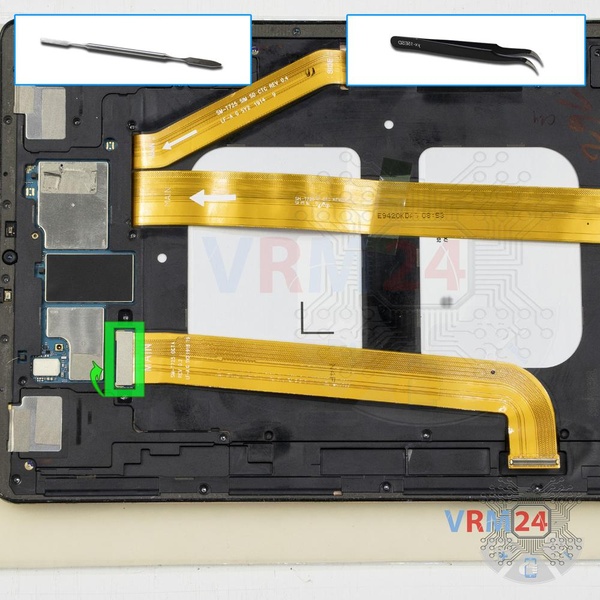

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo do módulo de tela.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

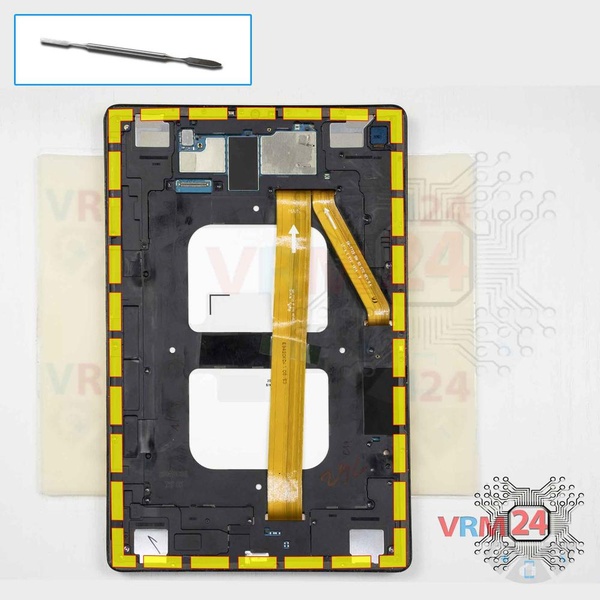

Remova cuidadosamente a caixa / tampa traseira.

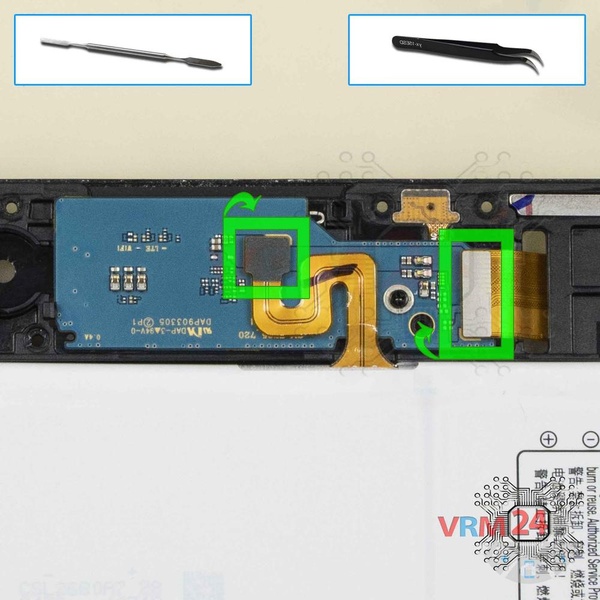

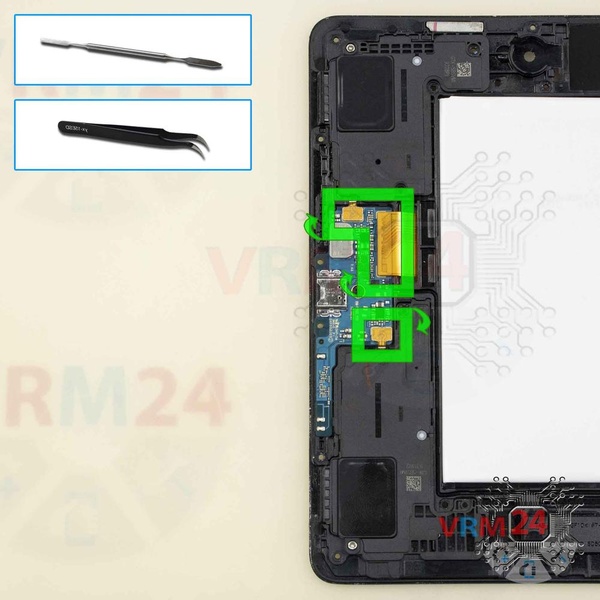

Desconecte os conectores da placa pequena.

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo Samsung Galaxy Tab S5e SM-T720 tem uma bateria EB-BT725ABU com capacidade de 7040 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem. Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

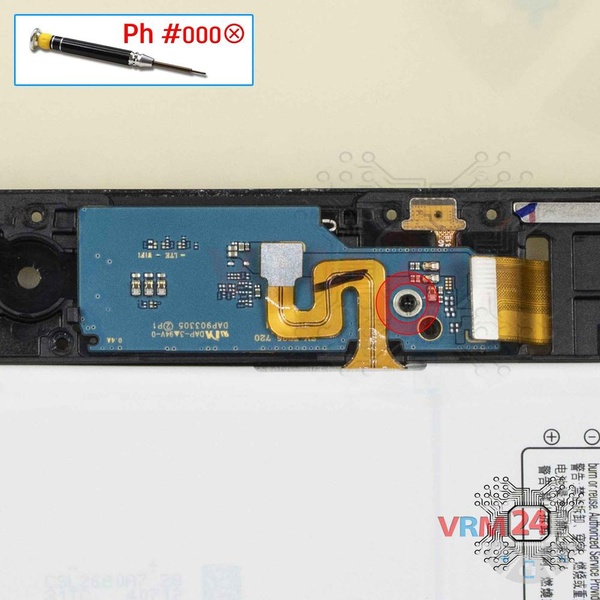

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso.

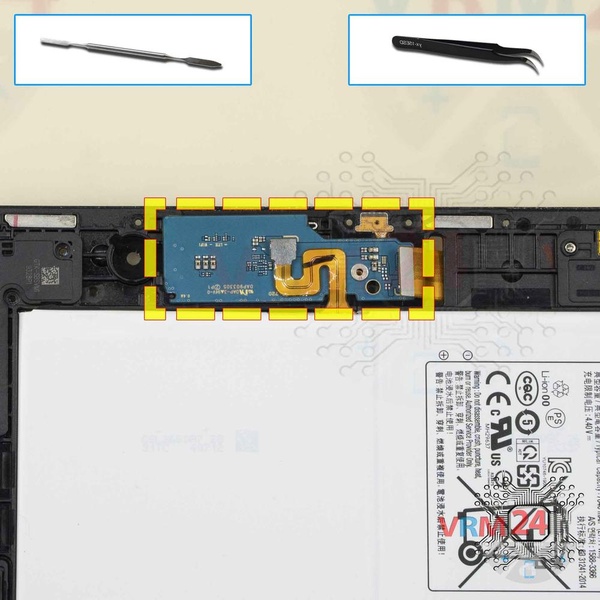

Remova a pequena placa.

⚠️ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

Desconecte o cabo da subtela interna da placa, dois cabos de alto-falante.

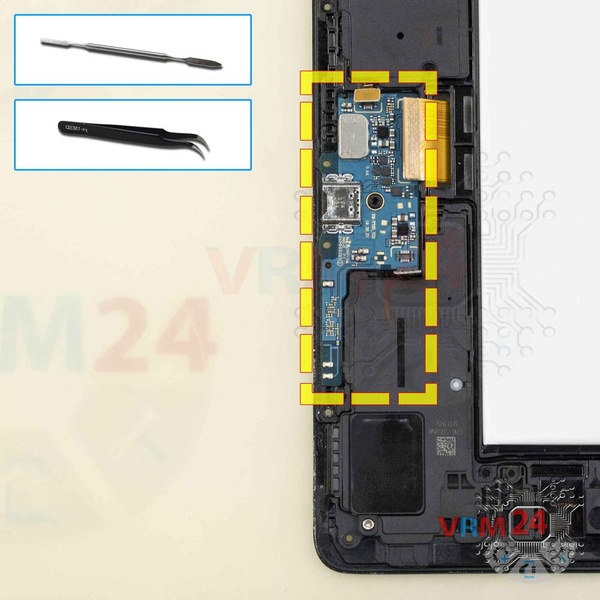

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

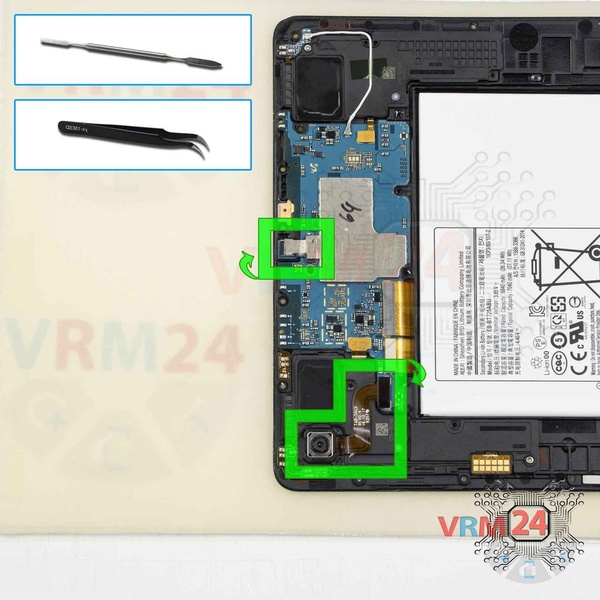

Desconecte os conectores e remova as câmeras frontal (selfie) e traseira.

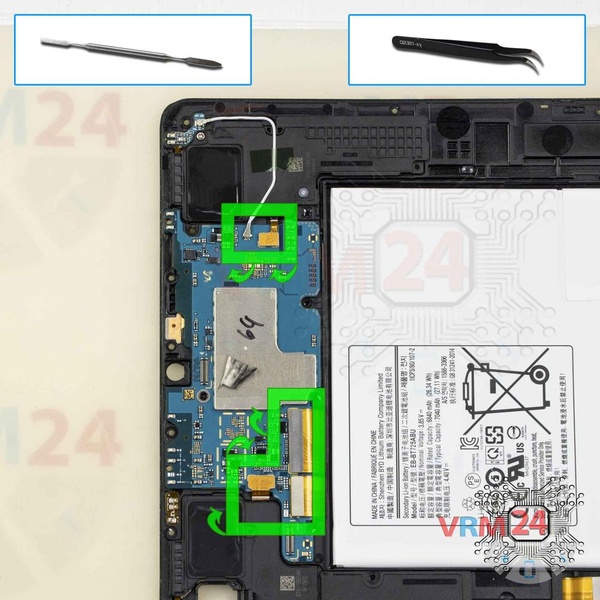

Erga os conectores de dois alto-falantes, dois cabos entre placas, cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

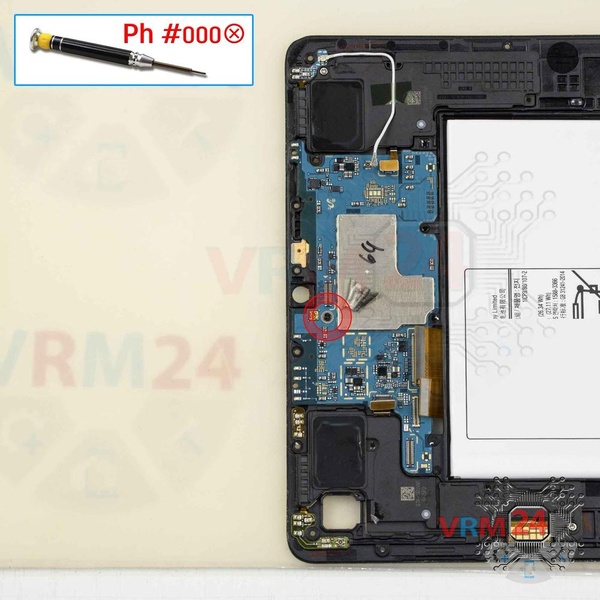

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.

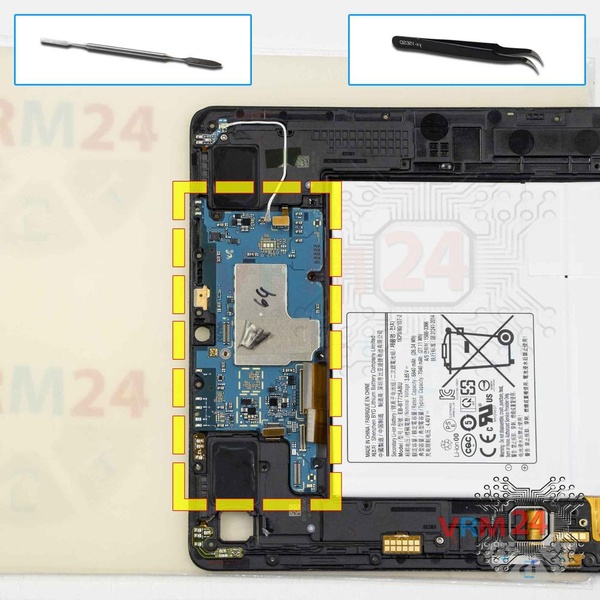

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.
