Desmontagem/Reparar do dispositivo móvel uleFone Armor 5 com a descrição de cada passo e o conjunto de ferramentas necessárias.

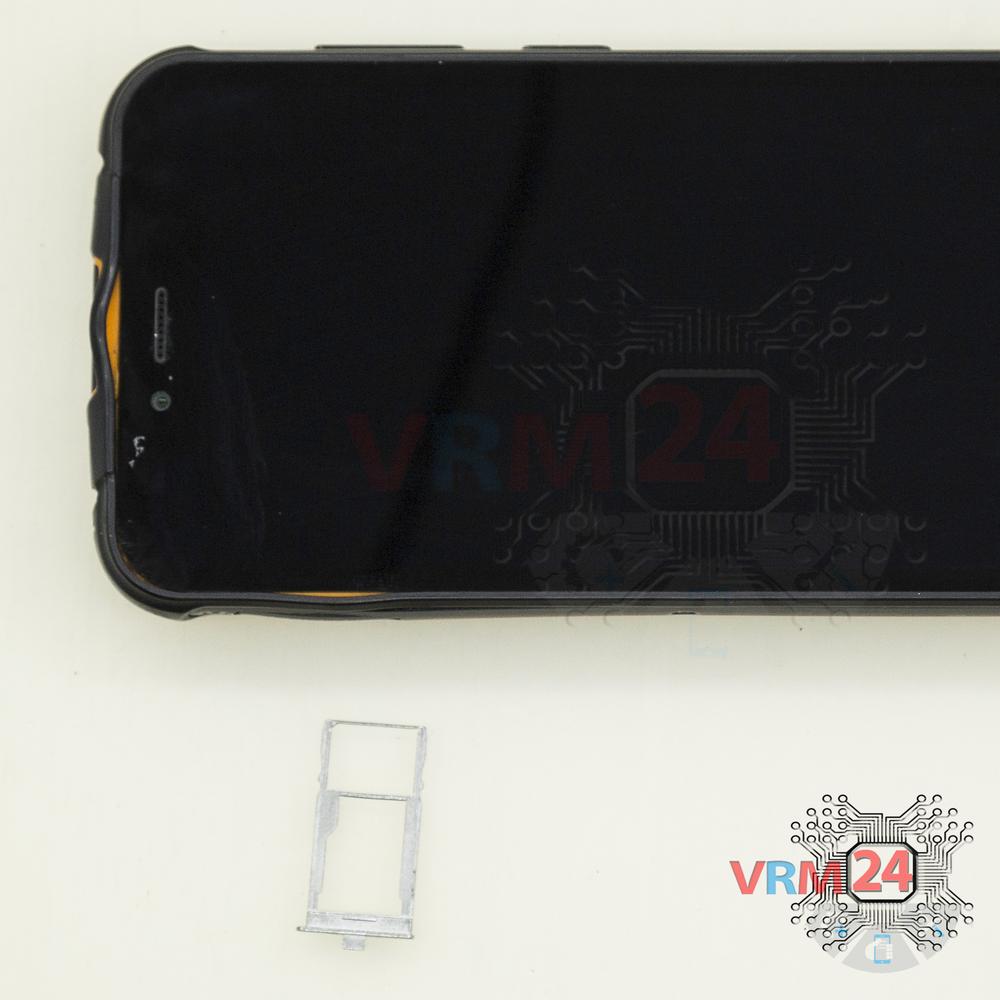

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

⚠️️ Atenção! A desmontagem tem no máximo 3ª dificuldade pois o processo começa com a desmontagem do módulo display. Se você não tem experiência ou não tem certeza de suas habilidades, recomendamos que entre em contato com um centro de serviço especializado.

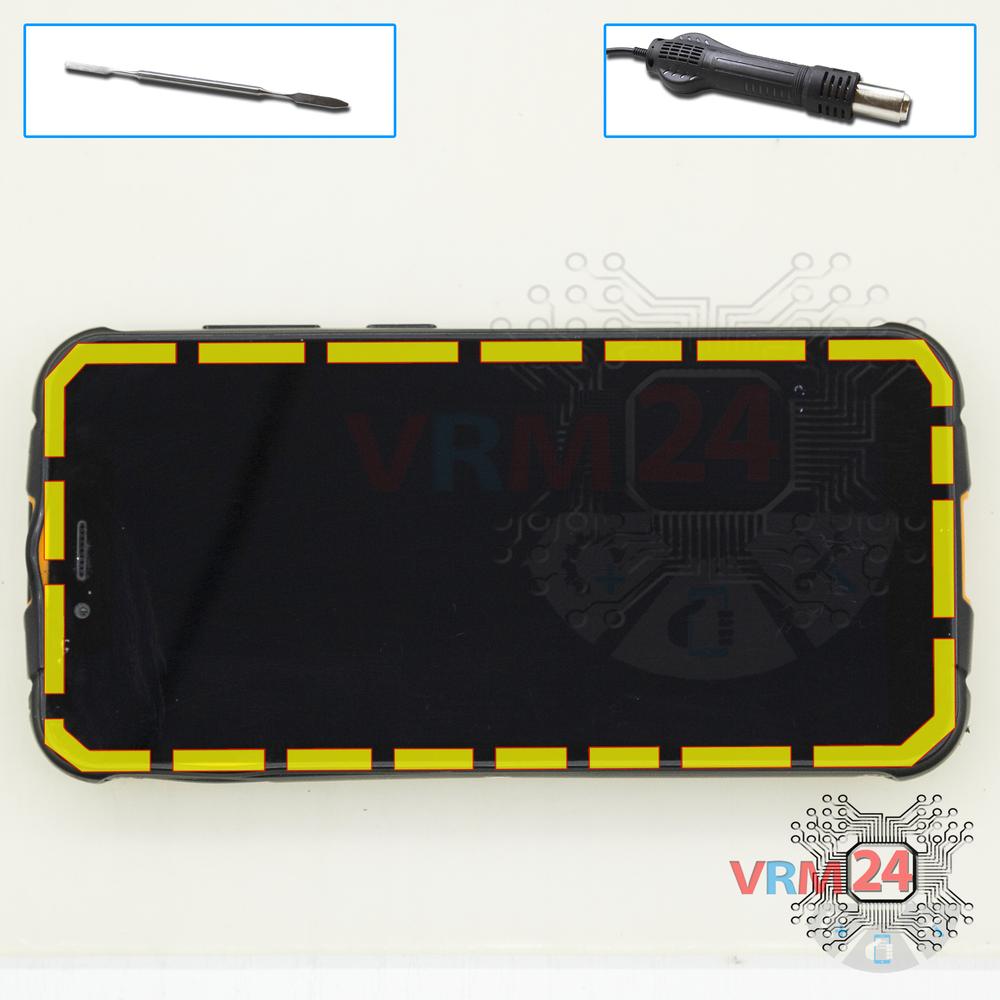

Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície do módulo de exibição deve ser aquecida para amolecer o adesivo embaixo. A temperatura aproximada de aquecimento é de 50°C; C / 125° F.

Use um filme plástico fino ou palheta para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a borda mais distante dos cabos ou botões FFC.

Não use uma alavanca ou qualquer força para separação que possa danificar os elementos internos.

O processo pode ser visto em nosso vídeo na íntegra e em detalhes, ao final das instruções.

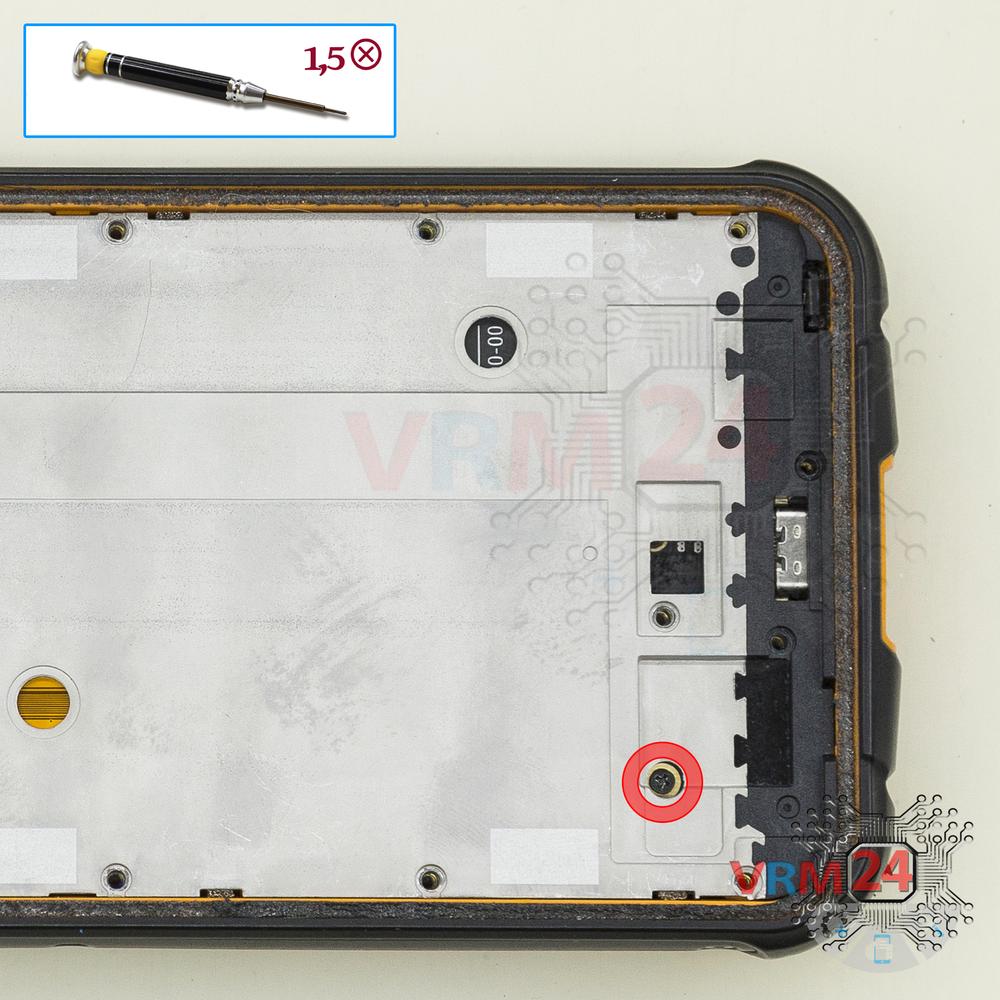

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os dois parafusos e remova os suportes que prendem os conectores.

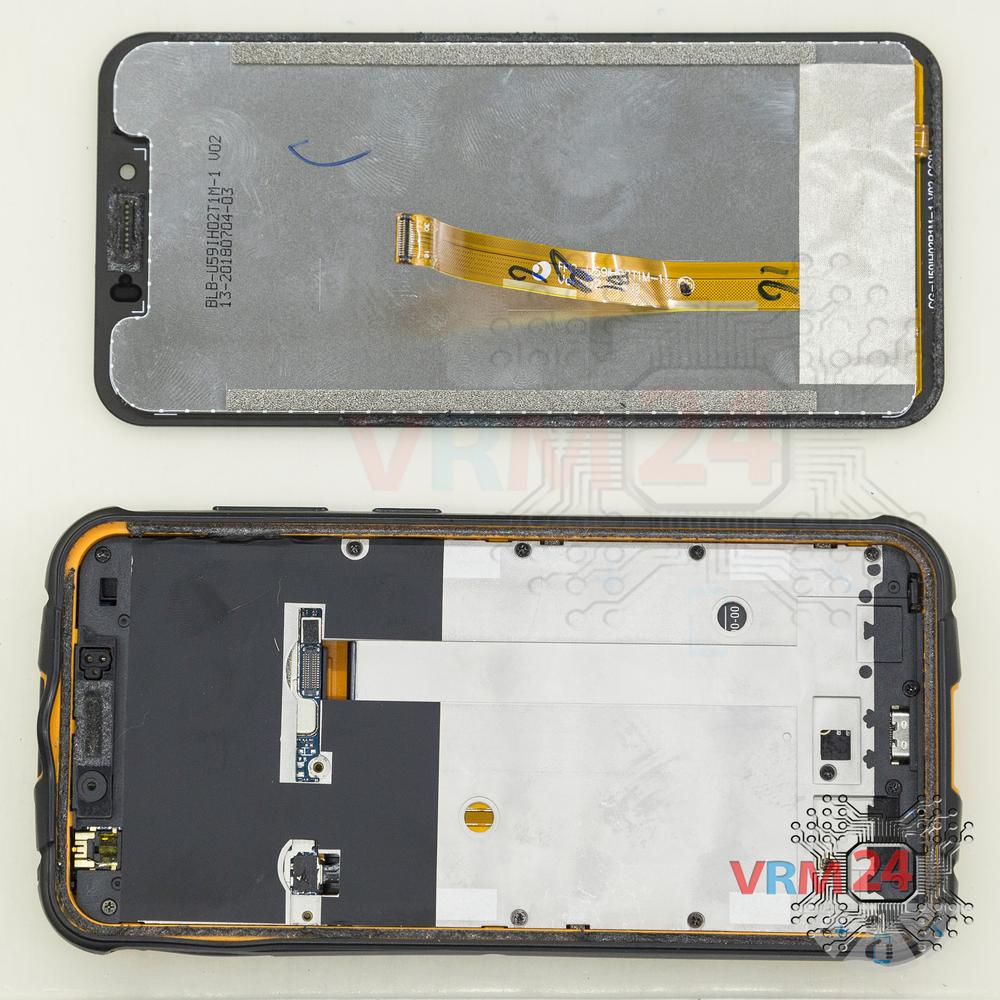

Erga o conector e remova o módulo de exibição.

Além disso, desconectamos o conector da bateria.

ℹ️️ O modelo uleFone Armor 5 possui uma bateria 3065 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

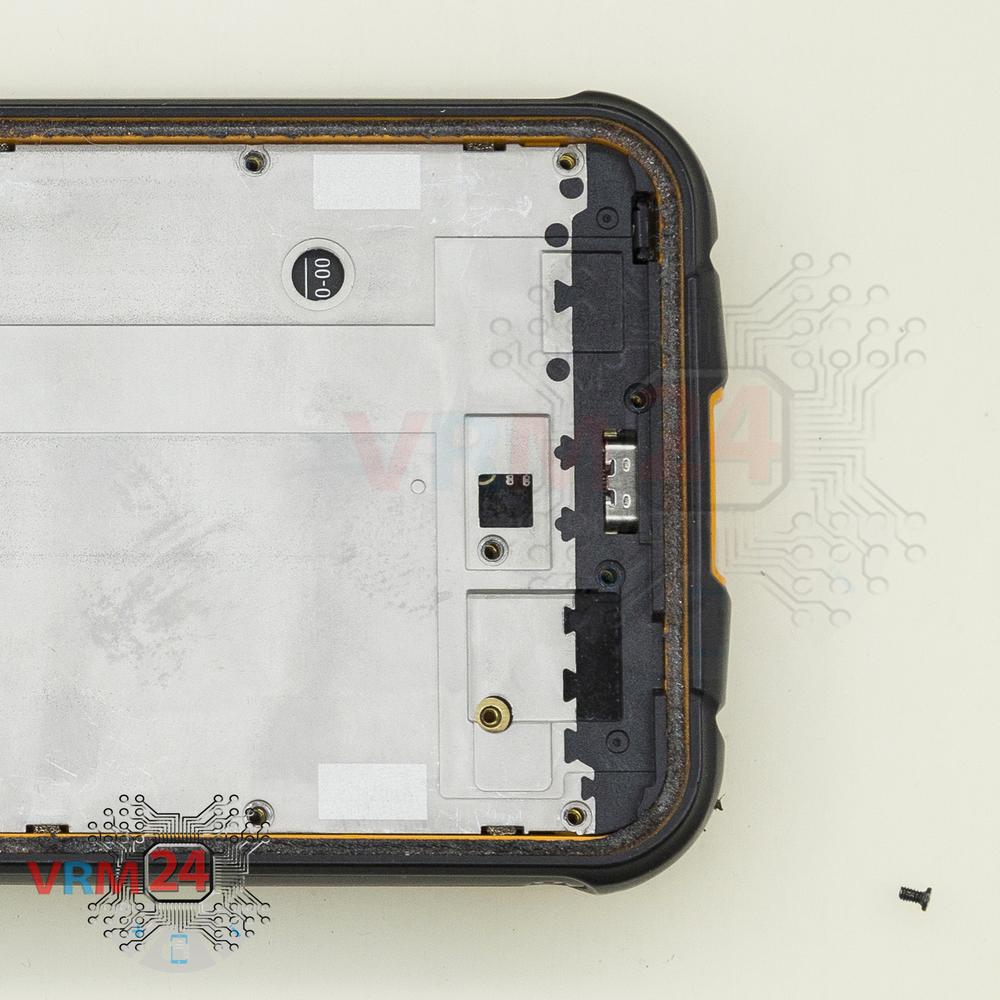

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os doze parafusos.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso curto.

Se os parafusos forem diferentes: ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, apertar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

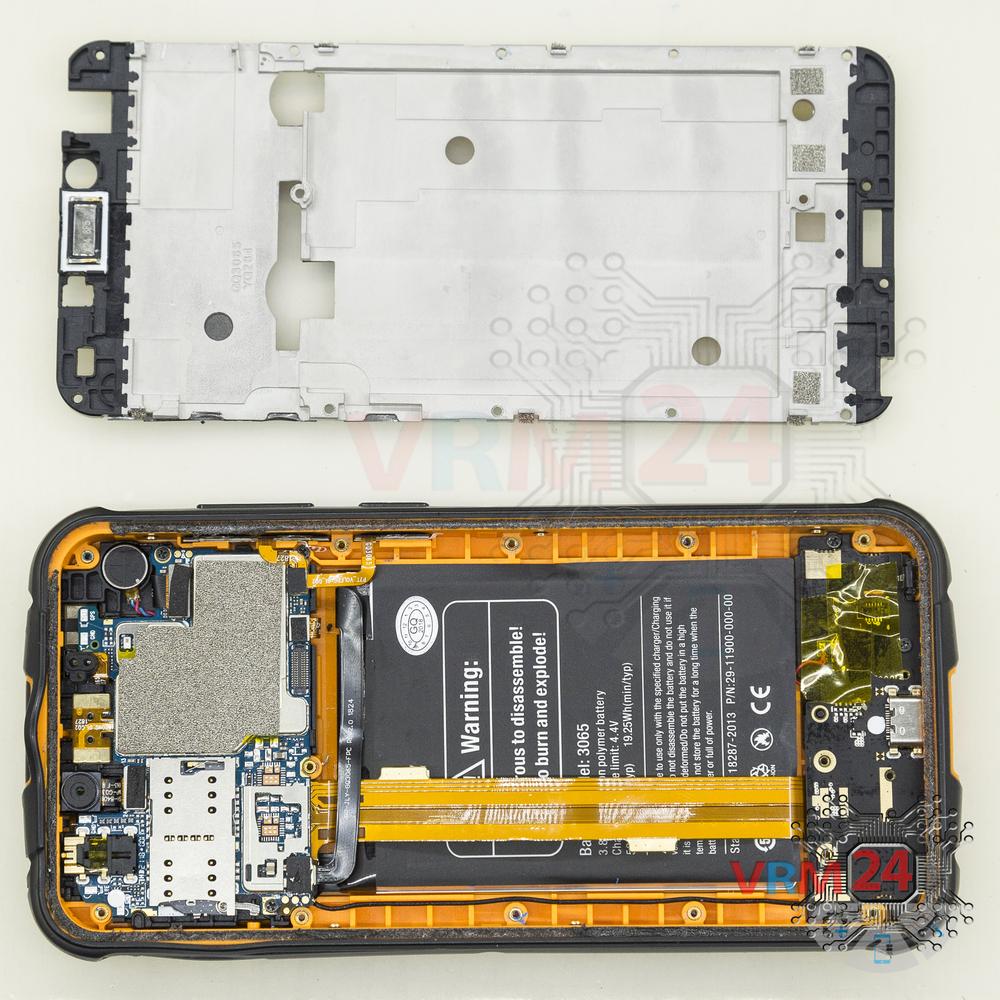

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante do fone de ouvido e almofadas e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Remova a película protetora.

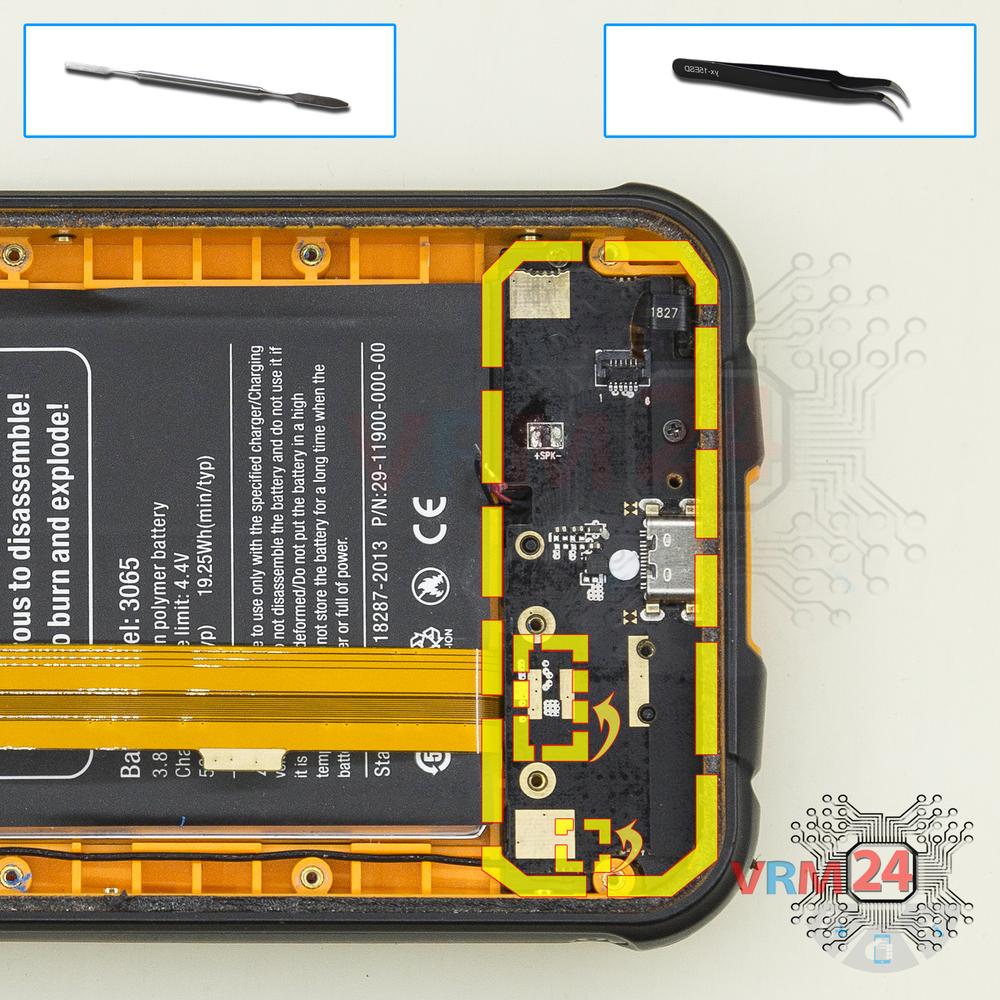

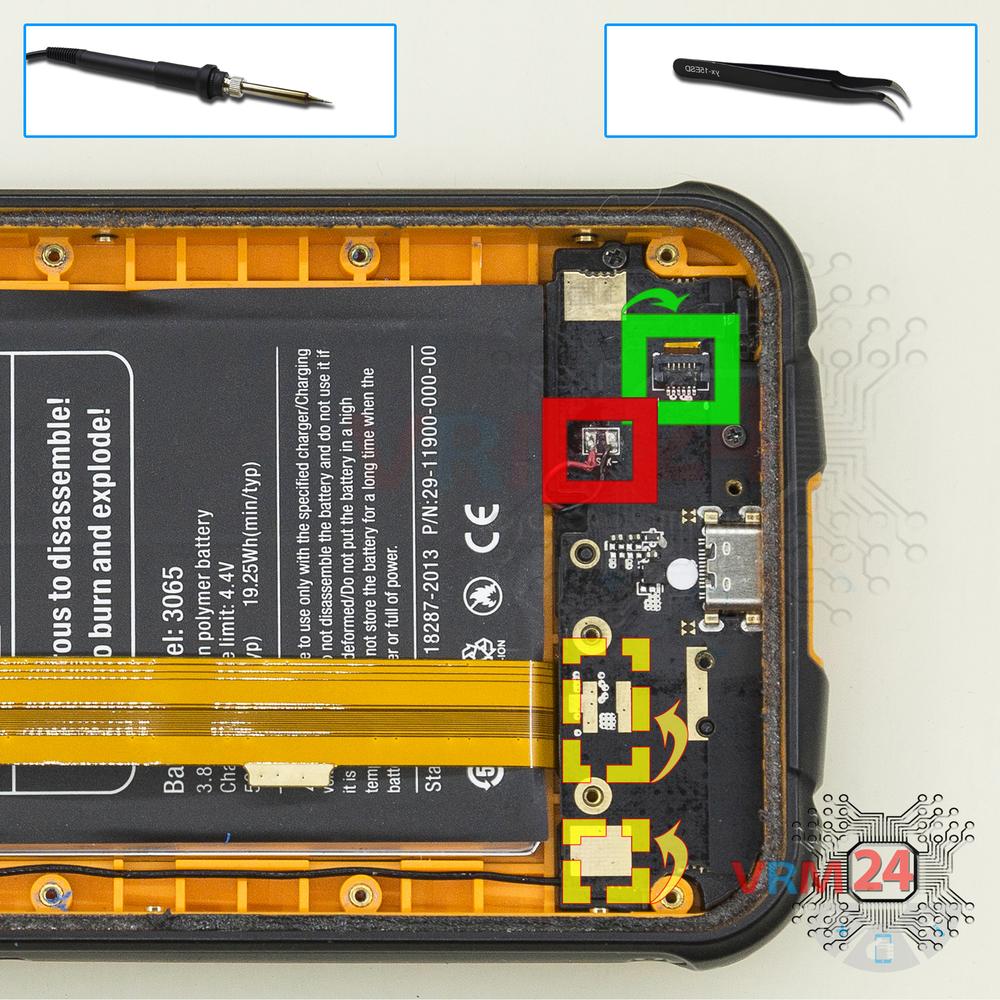

Com cuidado, com um ferro de solda - dessolde os fios do alto-falante. Depois, desconecte o conector do cabo sob a tela.

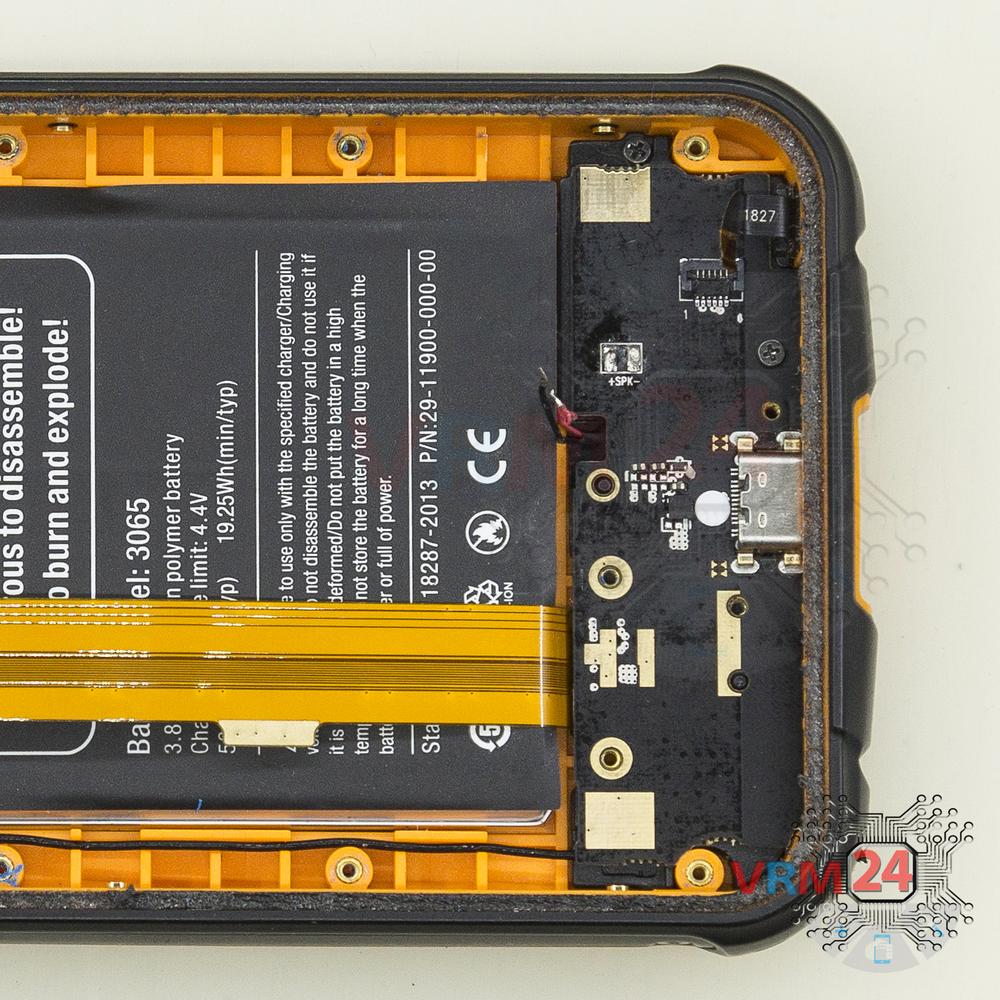

Erga a borda e vire a placa-mãe. Após, desconectamos os conectores do cabo interplaca por dentro e retiramos a subplaca. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

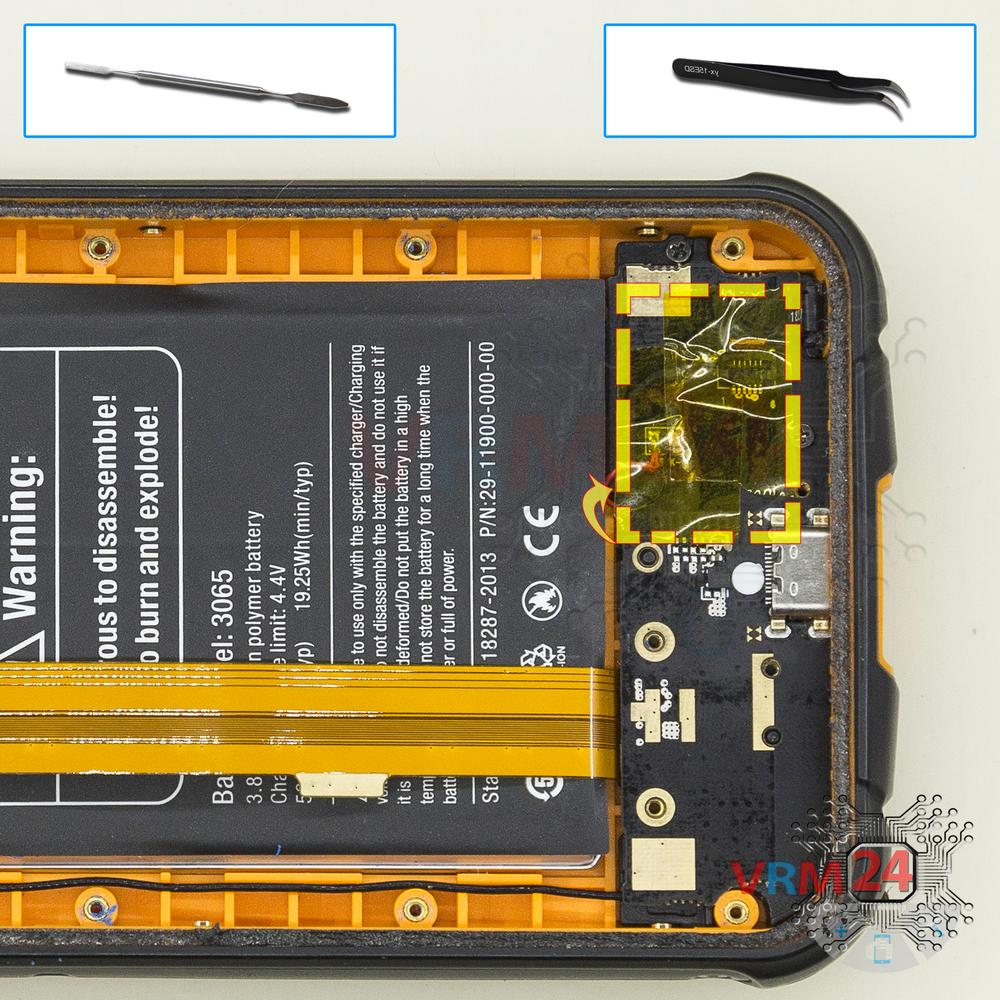

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

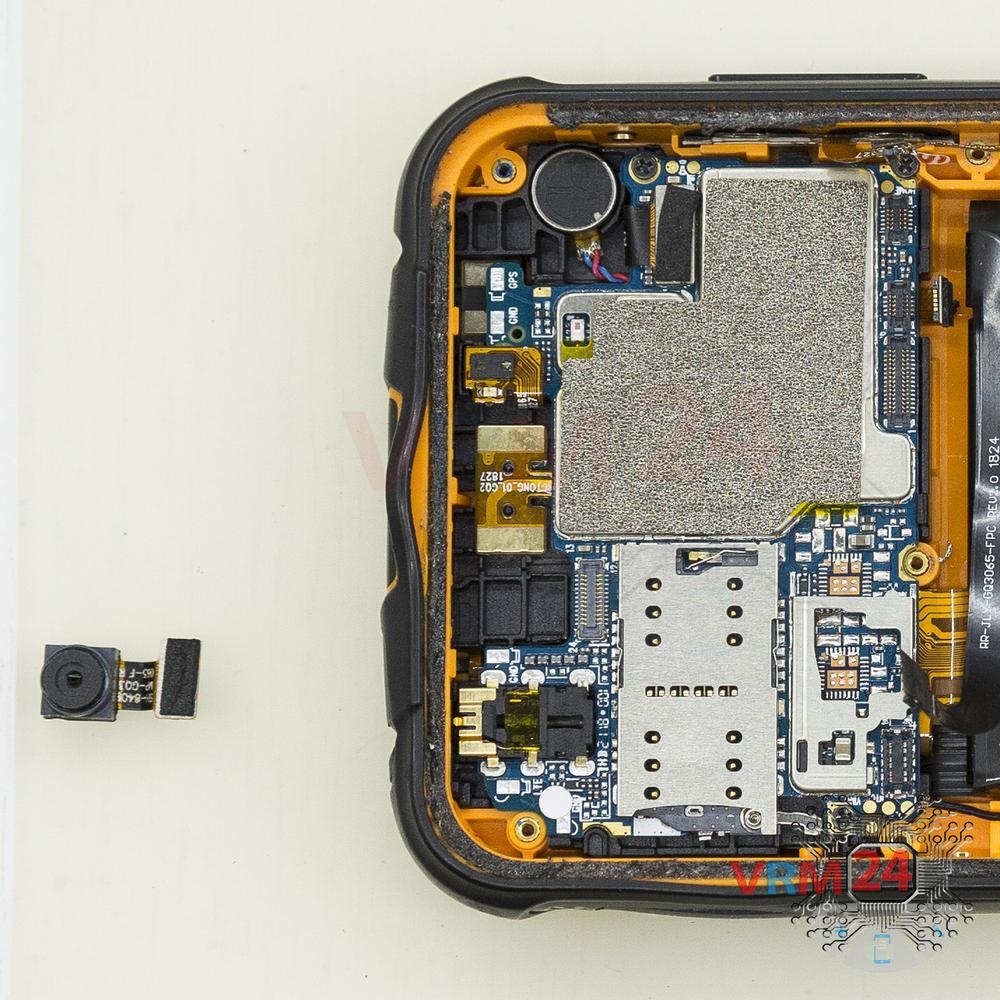

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).

Erga os conectores do cabo dos botões laterais, cabo do sensor de impressão digital.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os três parafusos que prendem a placa-mãe.

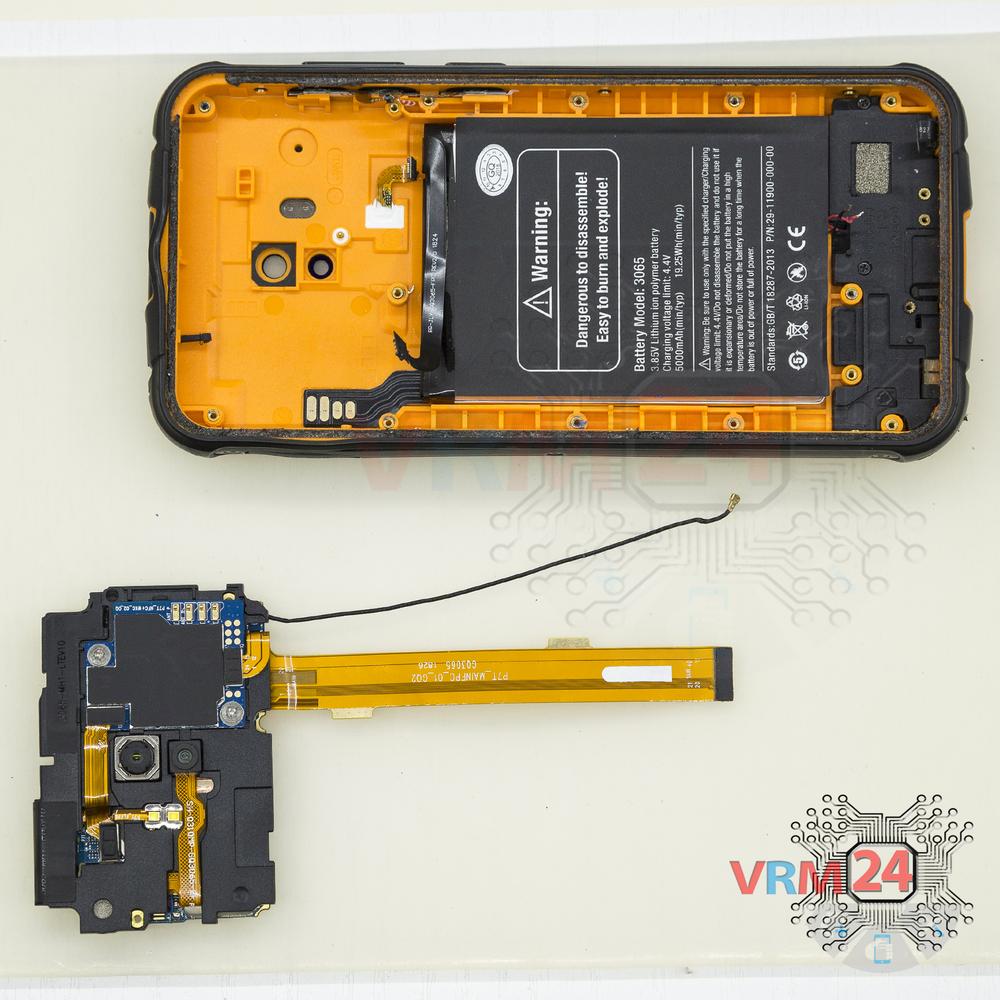

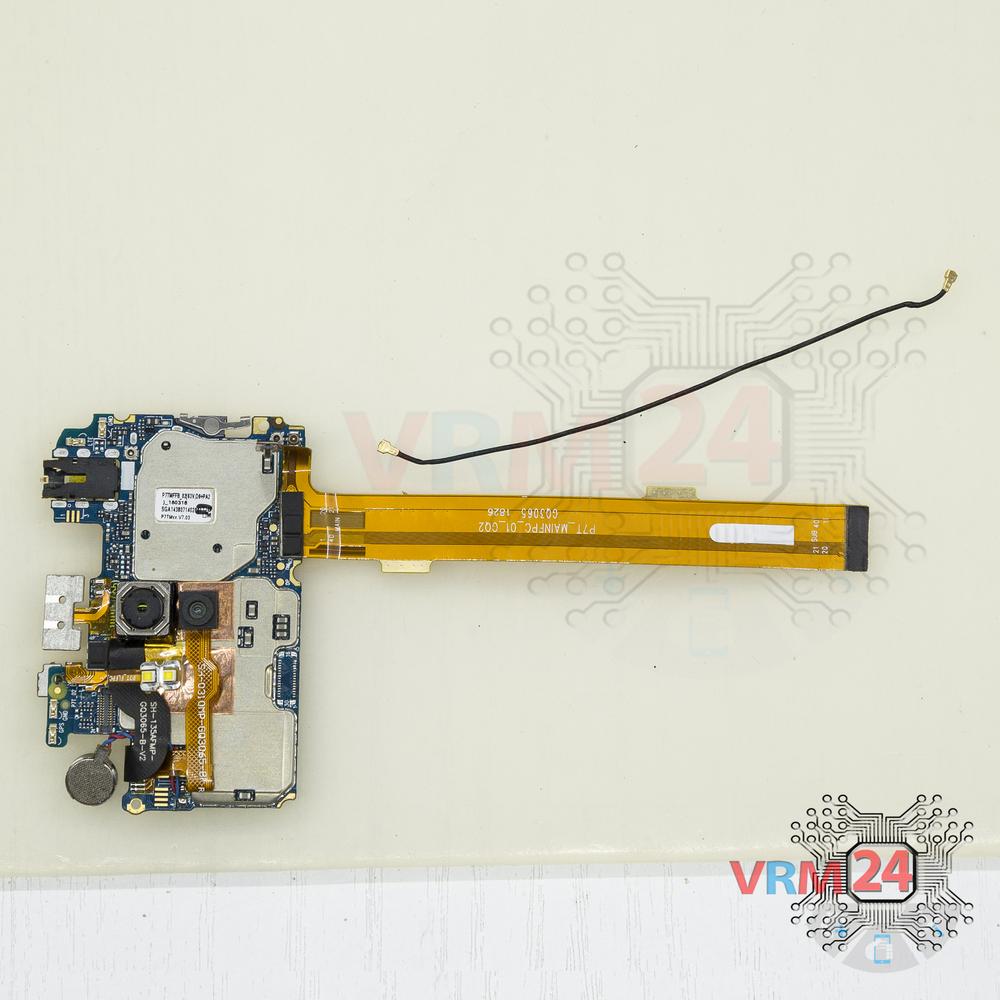

Erga a borda e remova cuidadosamente o conjunto com placa-mãe, placa pequena, tampa e cabo interno da placa. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

Desconecte o conector do cabo entre placas.

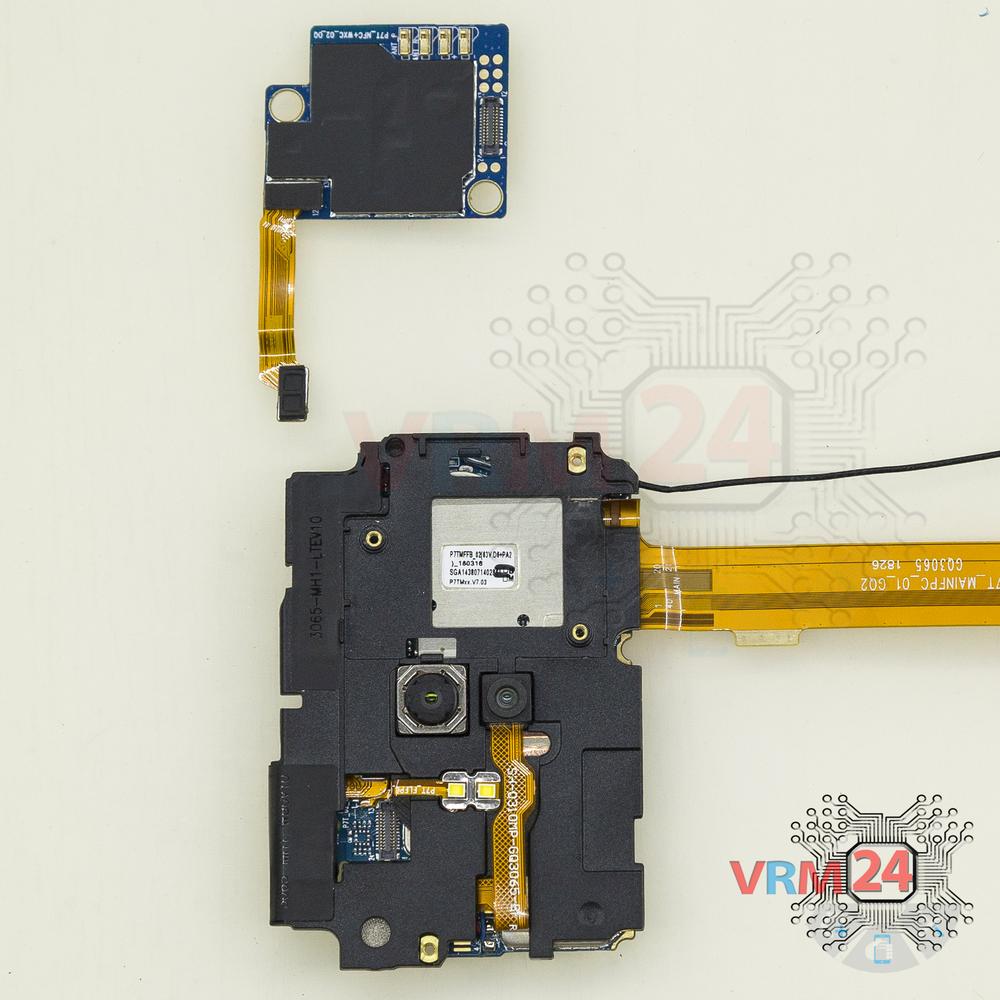

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os dois parafusos que prendem a placa pequena.

Aperte o conector e remova a placa pequena com conectores de mola.

Erga a borda e remova a tampa que esconde a placa-mãe.

Desconecte o conector e remova o cabo coaxial.

Erga o conector e remova o cabo entre placas.
