Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

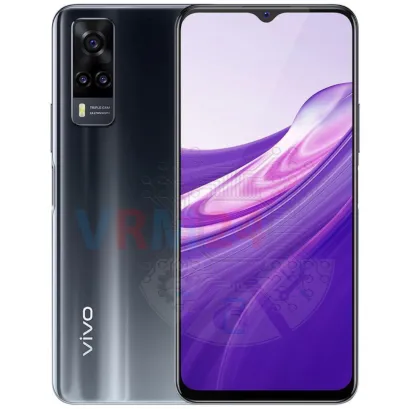

Desmontagem/Reparar do dispositivo móvel vivo Y31 com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar vivo Y31 por si mesmo, Passo 1/1

Passo 1. Antes da desmontagem!

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar vivo Y31 por si mesmo, Passo 2/1 Como desmontar vivo Y31 por si mesmo, Passo 2/2 Como desmontar vivo Y31 por si mesmo, Passo 2/3 Como desmontar vivo Y31 por si mesmo, Passo 2/4

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar vivo Y31 por si mesmo, Passo 3/1 Como desmontar vivo Y31 por si mesmo, Passo 3/2 Como desmontar vivo Y31 por si mesmo, Passo 3/3 Como desmontar vivo Y31 por si mesmo, Passo 3/4 Como desmontar vivo Y31 por si mesmo, Passo 3/5 Como desmontar vivo Y31 por si mesmo, Passo 3/6

Passo 3. Abrir a tampa traseira

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar vivo Y31 por si mesmo, Passo 4/1 Como desmontar vivo Y31 por si mesmo, Passo 4/2

Passo 4. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso curto.


Como desmontar vivo Y31 por si mesmo, Passo 5/1 Como desmontar vivo Y31 por si mesmo, Passo 5/2 Como desmontar vivo Y31 por si mesmo, Passo 5/3 Como desmontar vivo Y31 por si mesmo, Passo 5/4

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte dois parafusos e remova o suporte que prende os cabos e o conector do sensor de impressão digital.


Como desmontar vivo Y31 por si mesmo, Passo 6/1 Como desmontar vivo Y31 por si mesmo, Passo 6/2 Como desmontar vivo Y31 por si mesmo, Passo 6/3 Como desmontar vivo Y31 por si mesmo, Passo 6/4

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 15 parafusos.

Se os parafusos forem diferentes:

ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, aparafusar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como gaxetas ou suportes) devem ser dispostos na ordem apropriada, ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.


Como desmontar vivo Y31 por si mesmo, Passo 7/1 Como desmontar vivo Y31 por si mesmo, Passo 7/2 Como desmontar vivo Y31 por si mesmo, Passo 7/3 Como desmontar vivo Y31 por si mesmo, Passo 7/4 Como desmontar vivo Y31 por si mesmo, Passo 7/5 Como desmontar vivo Y31 por si mesmo, Passo 7/6

Passo 7. Abrir a tampa do meio

Levante o conector do sensor de impressão digital.

Erguer as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio.


Como desmontar vivo Y31 por si mesmo, Passo 8/1 Como desmontar vivo Y31 por si mesmo, Passo 8/2 Como desmontar vivo Y31 por si mesmo, Passo 8/3

Passo 8. Abrir a tampa

Retire o filme adesivo preto.

Erguer as bordas. Remova a tampa com uma lanterna. A tampa protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito na placa de circuito.


Como desmontar vivo Y31 por si mesmo, Passo 9/1 Como desmontar vivo Y31 por si mesmo, Passo 9/2 Como desmontar vivo Y31 por si mesmo, Passo 9/3

Passo 9. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️️ O modelo vivo Y31 possui uma bateria B-O8 com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.


Como desmontar vivo Y31 por si mesmo, Passo 10/1 Como desmontar vivo Y31 por si mesmo, Passo 10/2 Como desmontar vivo Y31 por si mesmo, Passo 10/3 Como desmontar vivo Y31 por si mesmo, Passo 10/4

Passo 10. Desaparafusar um parafuso

Retire a película protetora preta que esconde um parafuso que prende a tampa.

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso.


Como desmontar vivo Y31 por si mesmo, Passo 11/1 Como desmontar vivo Y31 por si mesmo, Passo 11/2 Como desmontar vivo Y31 por si mesmo, Passo 11/3

Passo 11. Retirar o altifalante

Retire com cuidado a tampa do alto-falante. Para isso, temos que descolar também a película protetora.


Como desmontar vivo Y31 por si mesmo, Passo 12/1 Como desmontar vivo Y31 por si mesmo, Passo 12/2 Como desmontar vivo Y31 por si mesmo, Passo 12/3

Passo 12. Desligar o conector

Desconecte o cabo da placa principal, na subplaca.


Como desmontar vivo Y31 por si mesmo, Passo 13/1 Como desmontar vivo Y31 por si mesmo, Passo 13/2 Como desmontar vivo Y31 por si mesmo, Passo 13/3 Como desmontar vivo Y31 por si mesmo, Passo 13/4 Como desmontar vivo Y31 por si mesmo, Passo 13/5

Passo 13. Retirar a placa filha

Retire a placa secundária e vire-a cuidadosamente. Verifique a direção na Figura 2.

Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco. A subplaca também pode ser fixada com acessórios como travas ou ganchos.

Depois, ainda temos o cabo coaxial de dentro para desconectar, então as partes de giro e desconexão deste processo devem ser feitas com o máximo de cuidado possível.

ℹ️️ A subplaca contém a porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar vivo Y31 por si mesmo, Passo 14/1 Como desmontar vivo Y31 por si mesmo, Passo 14/2 Como desmontar vivo Y31 por si mesmo, Passo 14/3

Passo 14. Desconectar os conectores

Erguer os conectores do cabo dos botões liga/desliga/volume, cabo do módulo de exibição, cabo entre placas e cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.


Como desmontar vivo Y31 por si mesmo, Passo 15/1 Como desmontar vivo Y31 por si mesmo, Passo 15/2 Como desmontar vivo Y31 por si mesmo, Passo 15/3 Como desmontar vivo Y31 por si mesmo, Passo 15/4 Como desmontar vivo Y31 por si mesmo, Passo 15/5

Passo 15. Retirar as câmaras

Levante os conectores e remova três câmeras traseiras e uma câmera frontal (selfie).

A câmera frontal é coberta com película protetora.

O filme cola na câmera e na blindagem da placa-mãe.

Para remover a câmera, devemos retirar o filme do escudo.


Como desmontar vivo Y31 por si mesmo, Passo 16/1 Como desmontar vivo Y31 por si mesmo, Passo 16/2 Como desmontar vivo Y31 por si mesmo, Passo 16/3

Passo 16. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips (Barrel) 2,5 mm para parafusos ocos), desaperte um parafuso.


Como desmontar vivo Y31 por si mesmo, Passo 17/1 Como desmontar vivo Y31 por si mesmo, Passo 17/2 Como desmontar vivo Y31 por si mesmo, Passo 17/3

Passo 17. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode ser anexada com acessórios como travas ou ganchos, portanto, tenha cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar vivo Y31 por si mesmo, Passo 18/1 Como desmontar vivo Y31 por si mesmo, Passo 18/2 Como desmontar vivo Y31 por si mesmo, Passo 18/3

Passo 18. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial e motor de vibração.

Instruções detalhadas de desmontagem do vivo Y31 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos vivo Y31 lançado para mercados em diferentes países.
