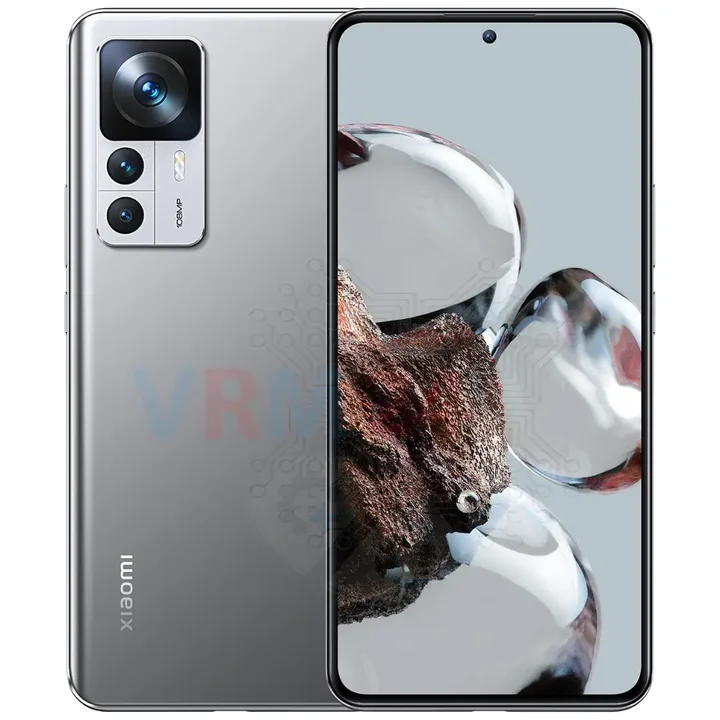

Desmontagem/Reparar do dispositivo móvel Xiaomi 12T (Xiaomi 12T 22071212AG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

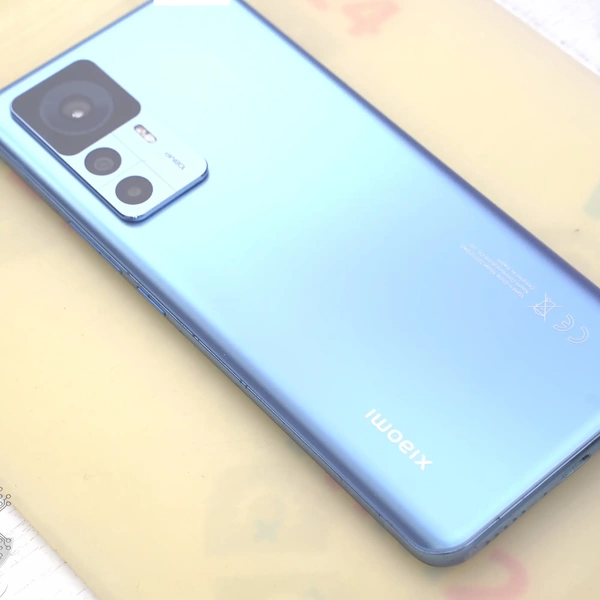

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

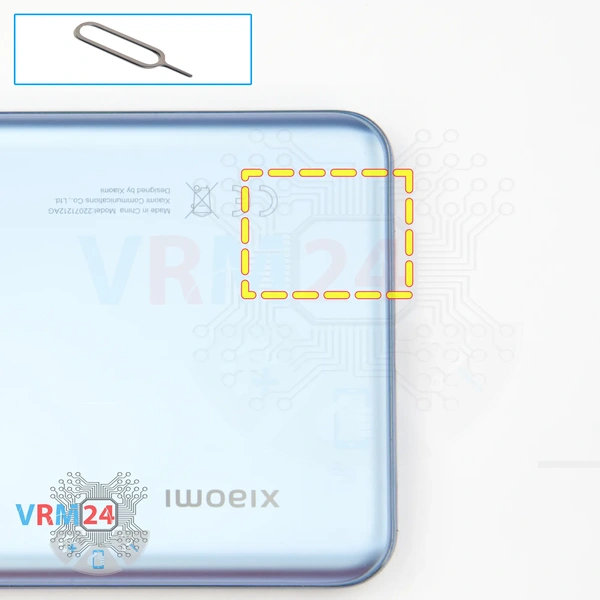

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do cartão SIM para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Precisamos aquecer a superfície da tampa traseira a uma temperatura de cerca de 65-70 °C. C ou 160°C F, para isso usamos uma esteira de aquecimento você pode usar um secador de cabelo.

E depois de 6 a 8 minutos podemos prosseguir para a desmontagem.

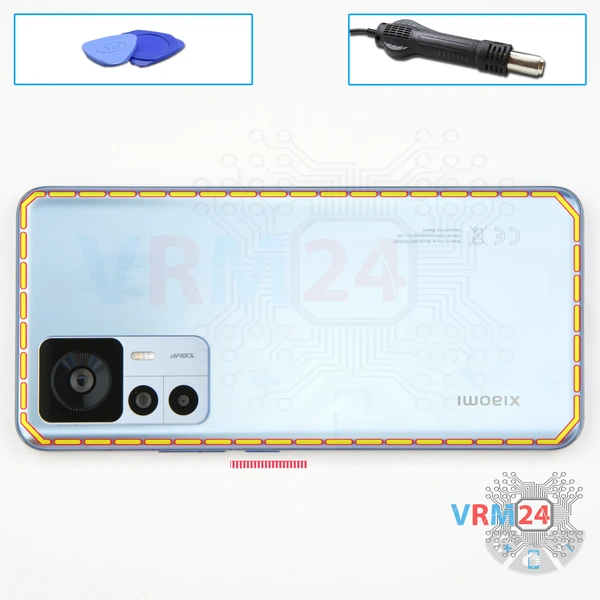

Para retirar a tampa traseira, usamos um filme plástico, que é a película protetora do novo display. Nós o inserimos no orifício entre a tampa intermediária e a tampa traseira. Escolha um canto onde possamos colocar o filme sob a contracapa. Empurre-o e execute-o longitudinalmente.

Também podemos usar álcool isopropílico para secar a base adesiva. Precisamos ter cuidado na área das câmeras e não colocar a ferramenta muito fundo para não danificar as lentes.

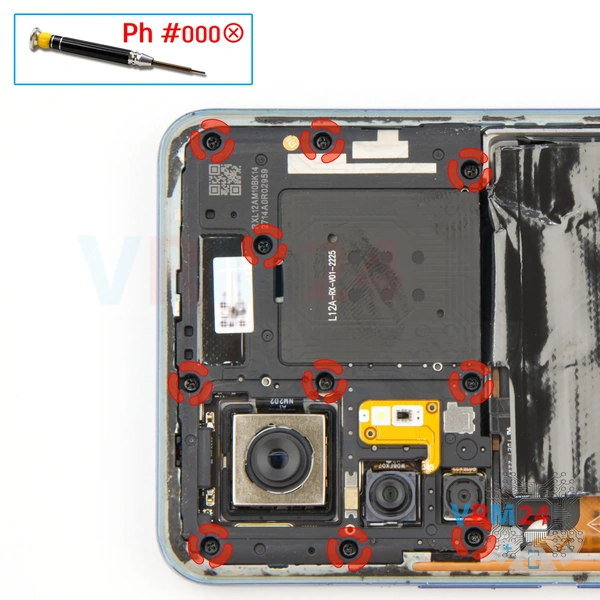

Passamos a desparafusar os dez parafusos, usamos uma chave de fenda Phillips de 1,5 mm ou #000. Os parafusos podem ser diferentes e por isso recomendamos colocá-los em uma superfície especial em uma ordem fácil de lembrar para remontagem.

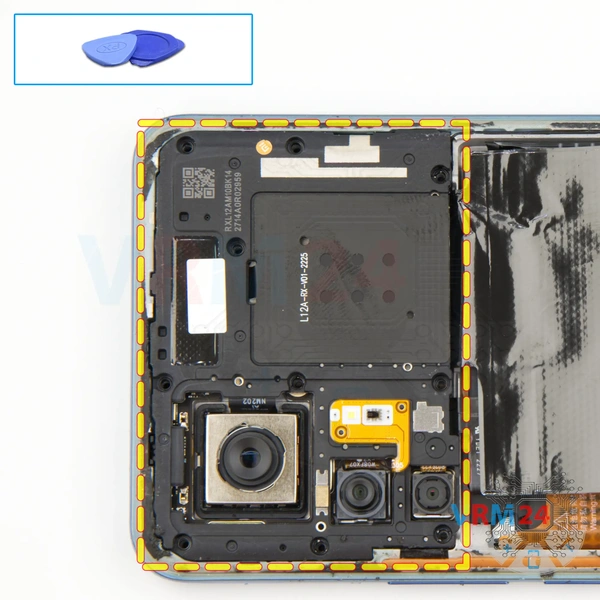

Depois de desaparafusar os parafusos, precisamos remover a tampa que esconde os conectores da bateria. A capa tem uma reentrância na borda, que podemos forçar para retirá-la.

Há linhas de antena na capa.

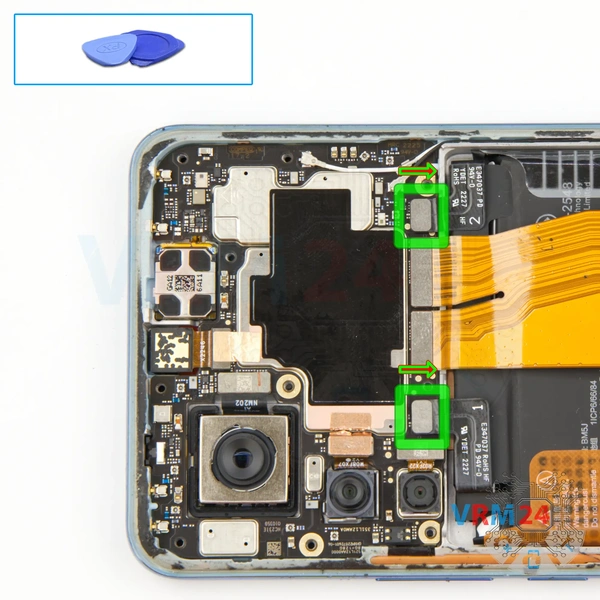

Podemos desconectar os dois conectores da bateria. É melhor usar uma ferramenta não metálica. No nosso caso, são pinças com pontas de cerâmica.

ℹ️️ O modelo Xiaomi 12T 22071212AG possui uma bateria BM5J com capacidade de 5000 mAh (também conhecida como bateria recarregável).

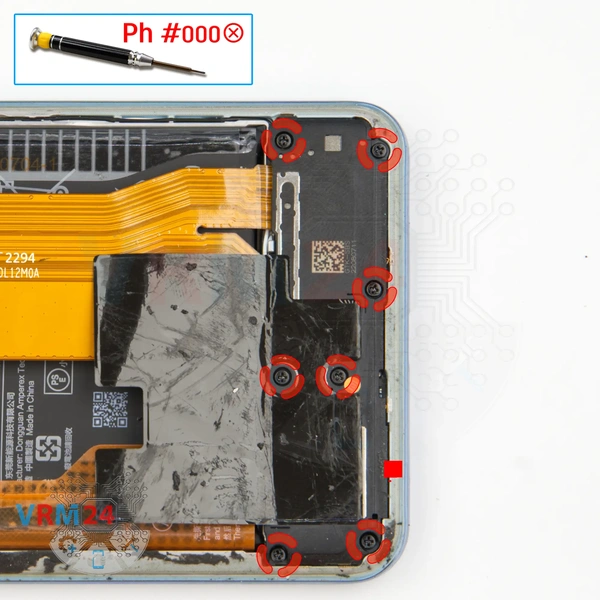

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os sete parafusos.

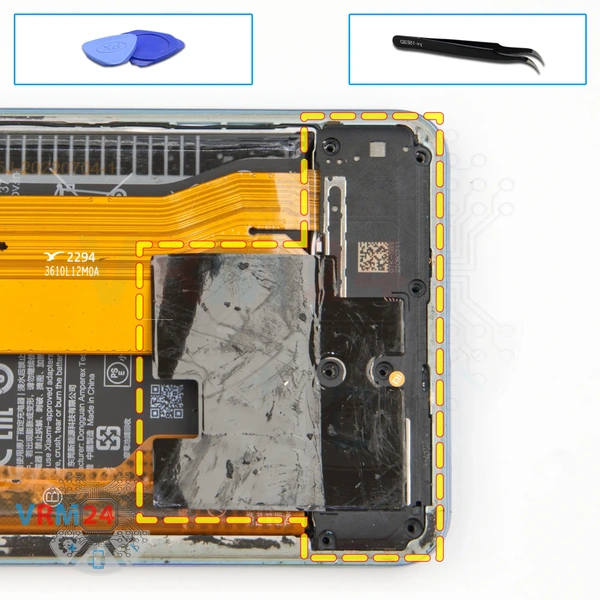

Abra a borda e remova-a com um alto-falante.

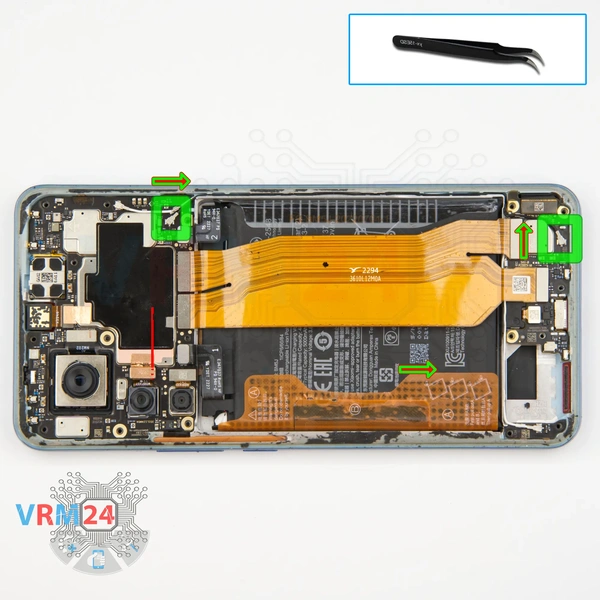

Desconecte os conectores e remova o cabo coaxial.

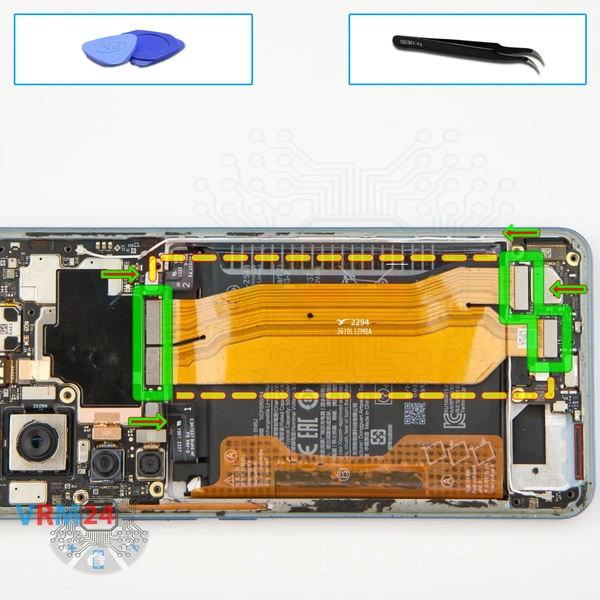

Desconectamos os conectores da subplaca e da placa-mãe e removemos o cabo entre placas.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

⚠️️ Este modelo não possui setas no cabo FFC (cabo plano flexível) para indicar sua posição correta.

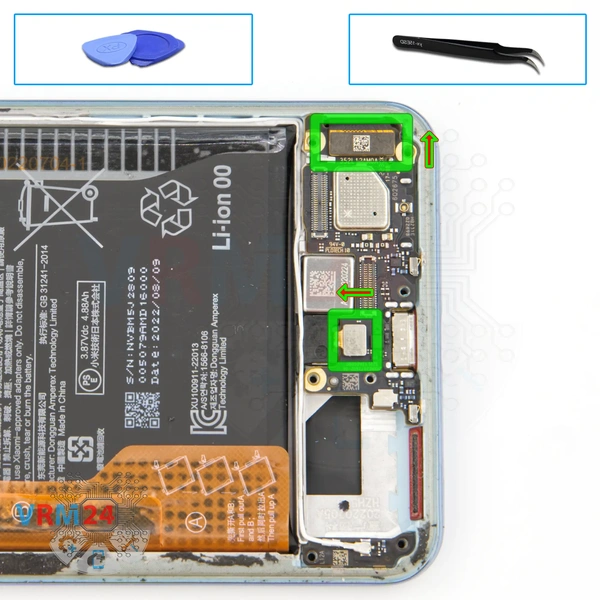

Desconectamos os conectores do cabo da tela e do cabo do sensor de impressão digital.

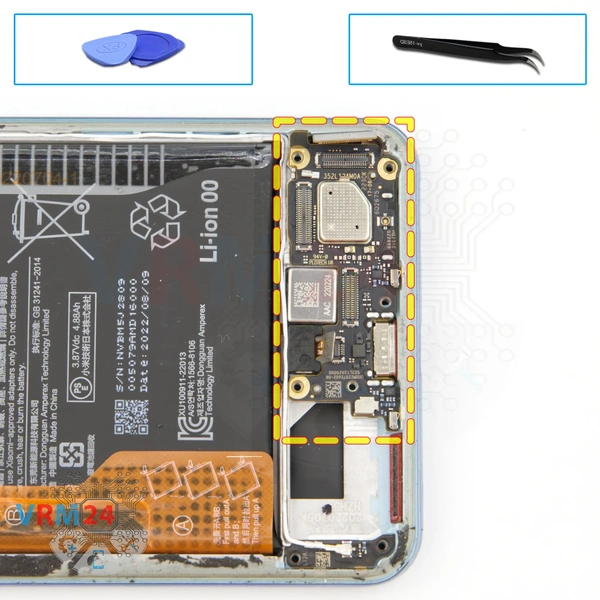

Remova a subplaca. Ele pode ser colado na moldura ou preso com acessórios como travas ou ganchos, então tome cuidado.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, suporte para cartões SIM, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

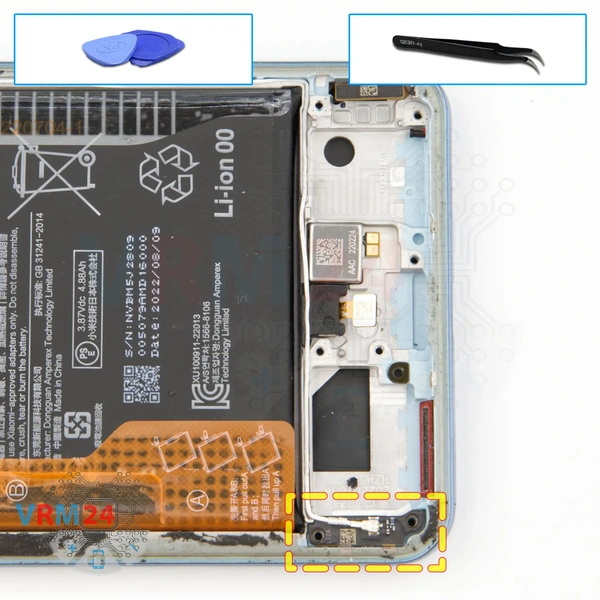

Em seguida, desconectamos o conector do cabo coaxial na placa pequena e removemos a própria placa. Esta placa é provavelmente responsável pela antena 5G.

Depois podemos desconectar a câmera frontal. A câmera é tradicionalmente fixada na blindagem da placa-mãe com uma folha dissipadora de calor. Todas as câmeras deste telefone estão fixadas na moldura da tela ou na placa-mãe, por isso precisamos ter cuidado.

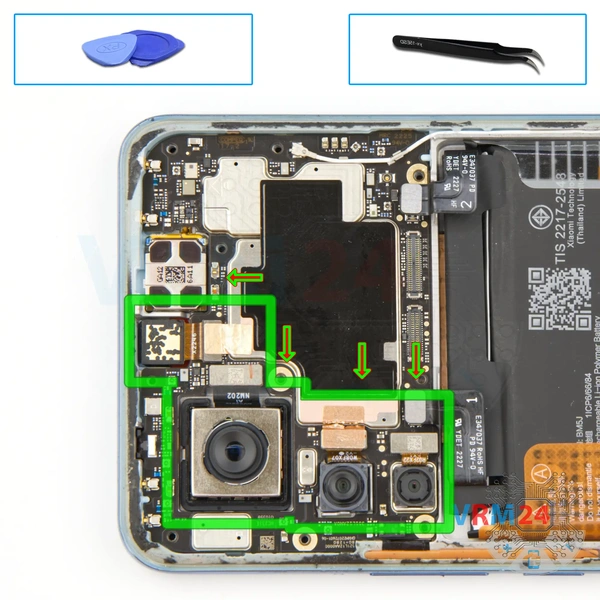

Também podemos desconectar as câmeras traseiras. A câmera grande está localizada em uma pequena caixa com revestimento de cobre na parte inferior, podemos retirá-la também. Se houver uma película dissipadora de calor nas câmeras, é melhor mantê-la intacta para remontagem. As pequenas câmeras estão coladas na placa-mãe.

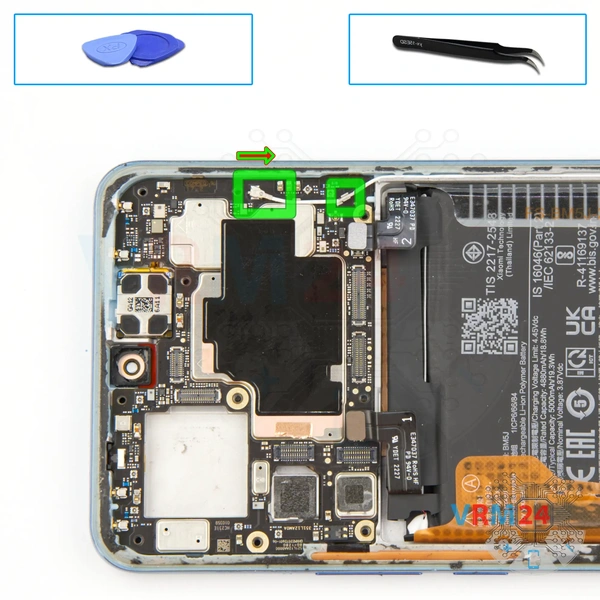

Prossiga para desconectar o cabo coaxial na placa-mãe e solte o cabo de seus fixadores.

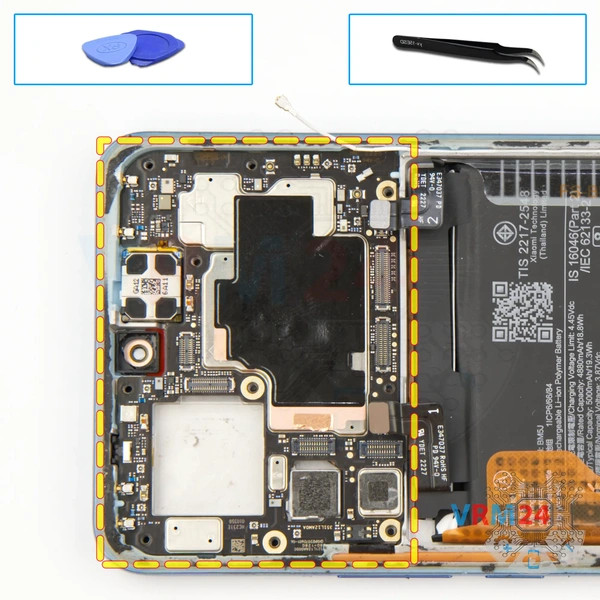

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou prendendo a placa de circuito.

A placa-mãe também pode ser fixada com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

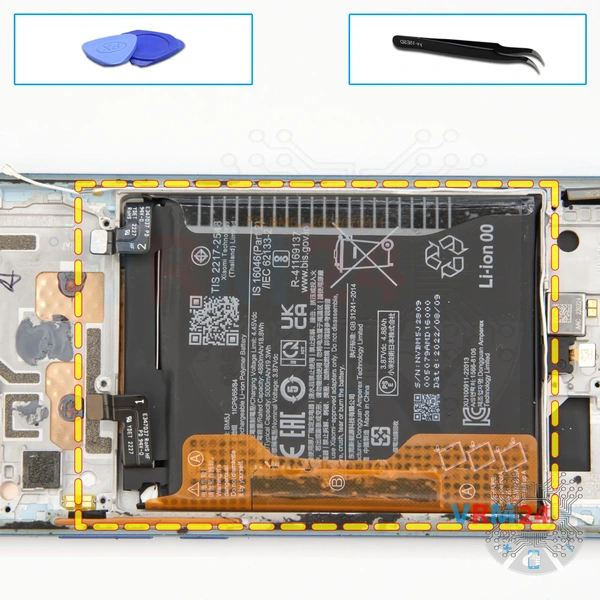

E prosseguimos com a remoção da bateria. Precisamos ler nas abas marrons A e B qual delas precisamos puxar, mas devemos desembrulhar todas elas para que não nos impeçam de retirar a bateria e não a segurem.

E como fica claro pela descrição, temos que puxar a aba larga A. Com uma mão seguramos a moldura da tela e com a outra puxamos cuidadosamente a aba com a letra A, destacando a bateria. Como podemos ver, a bateria também é fixada no revestimento protetor transparente que protege a moldura da tela.

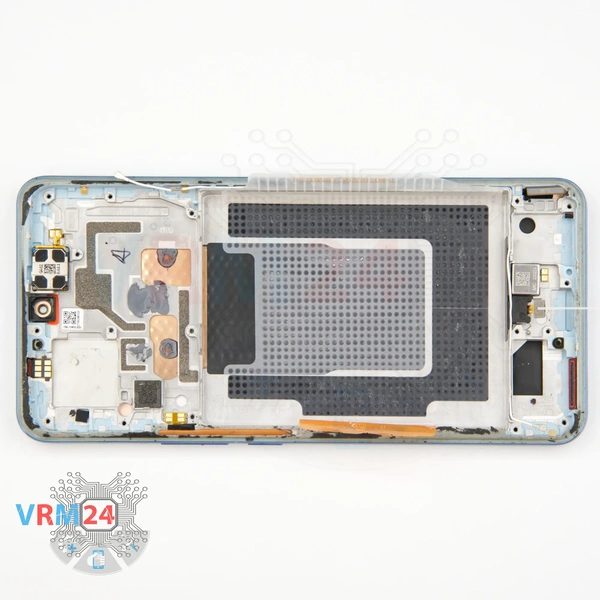

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
