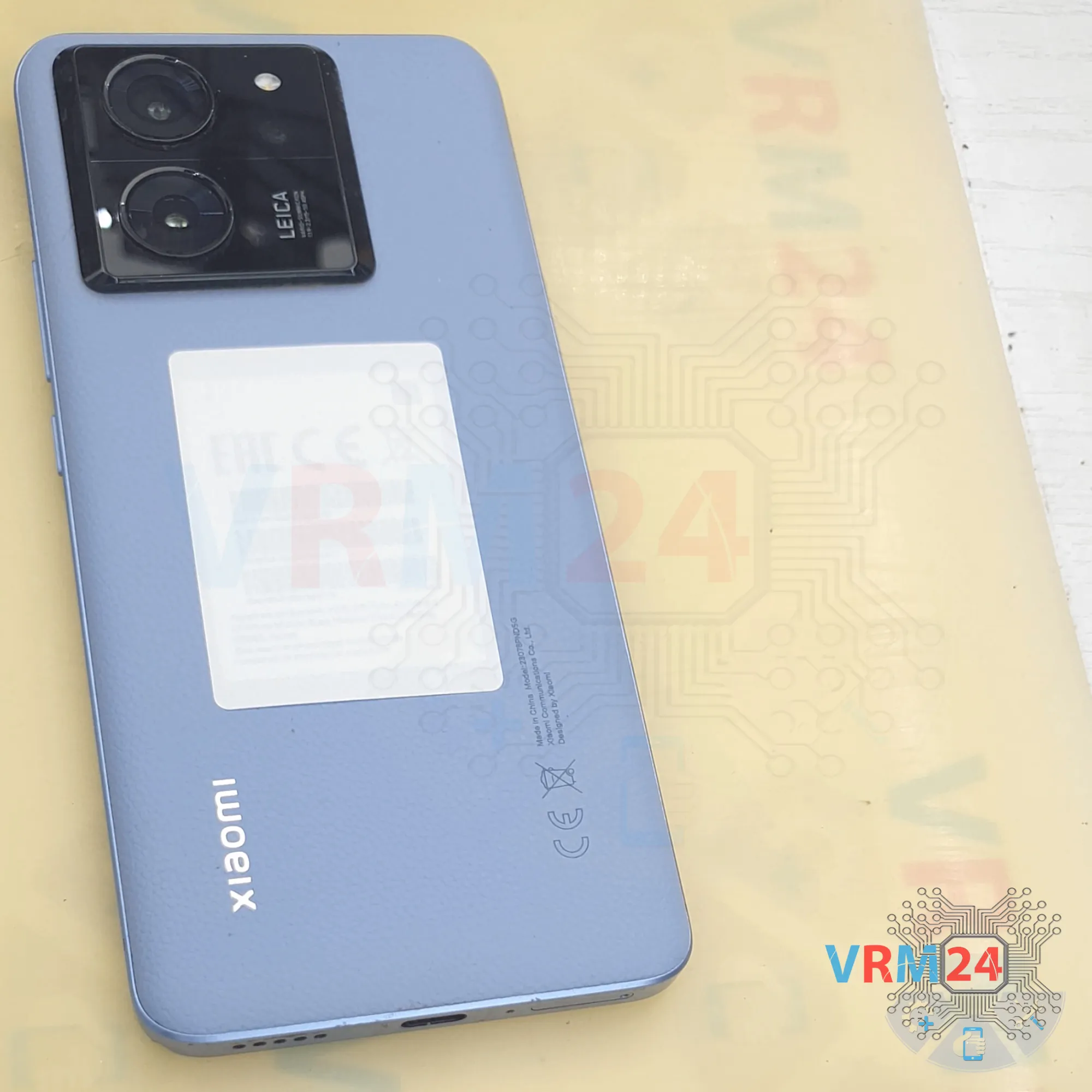

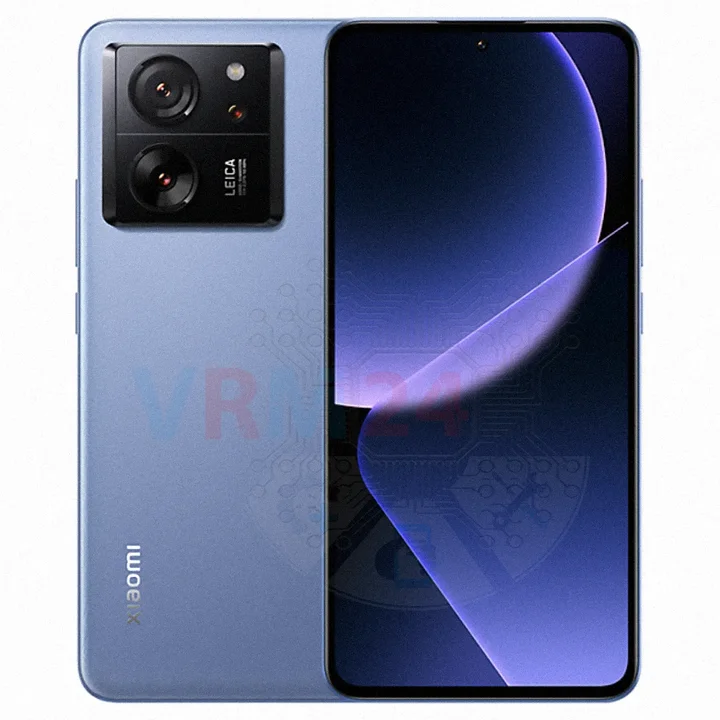

Desmontagem/Reparar do dispositivo móvel Xiaomi 13T Pro (Xiaomi 13T Pro 23078PND5G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.

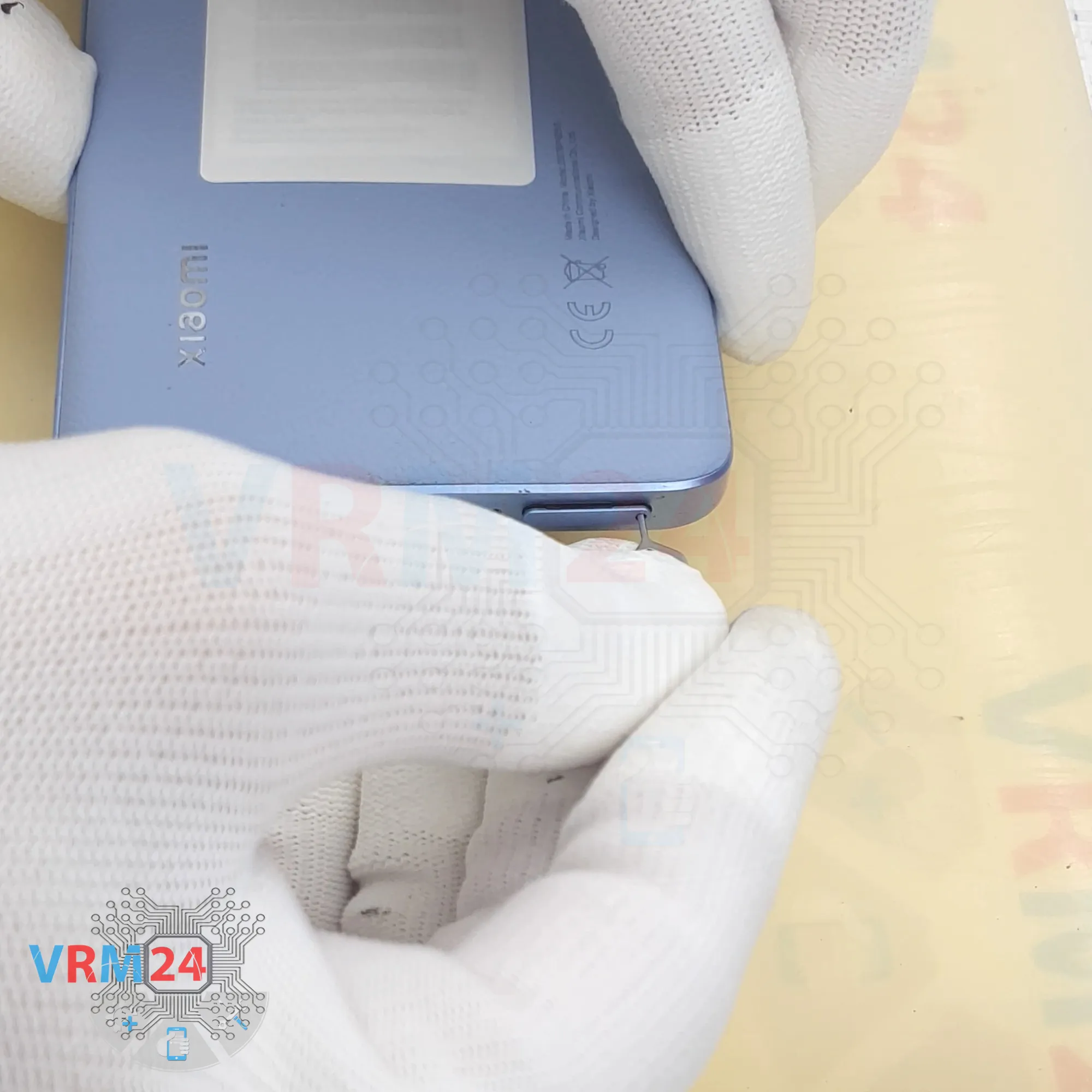

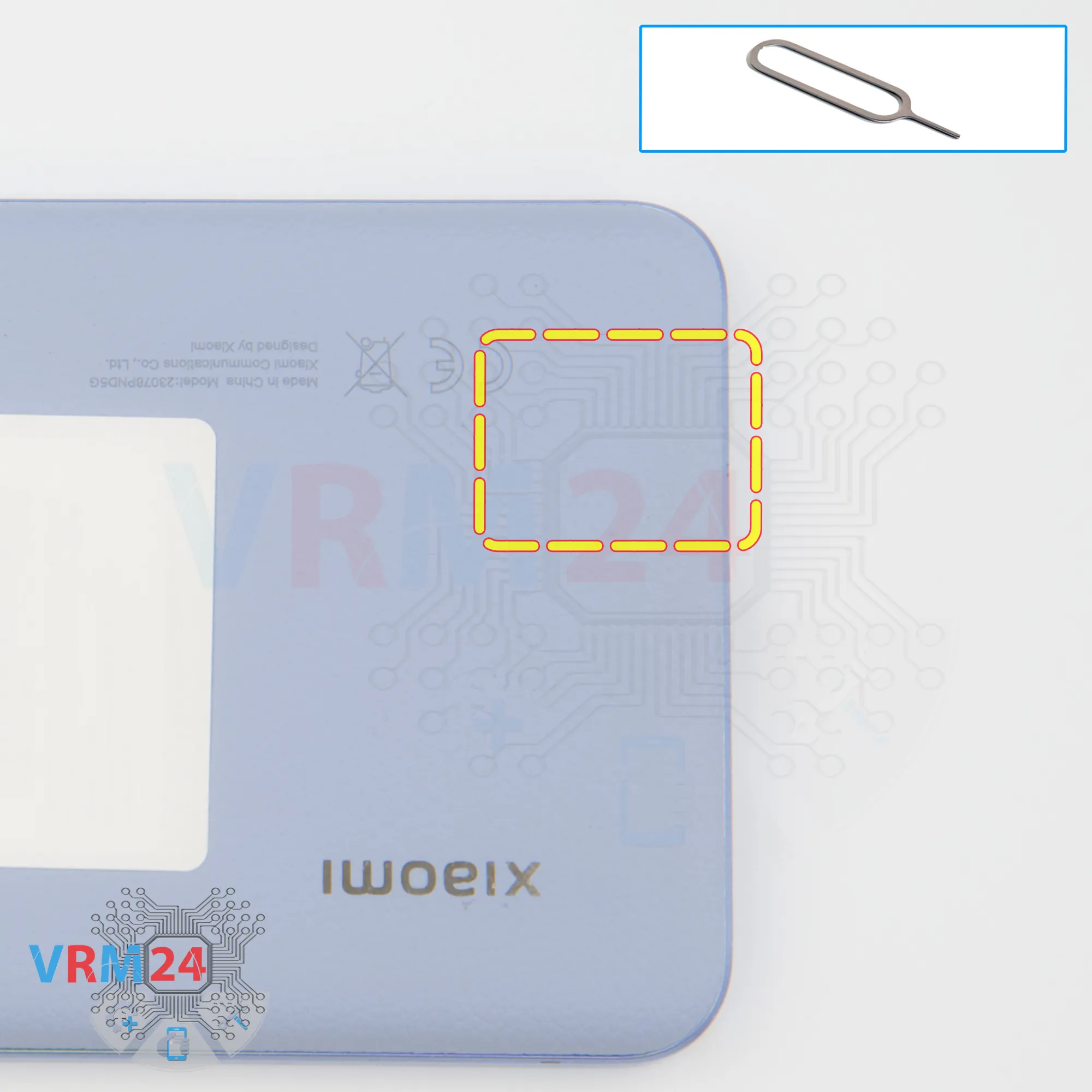

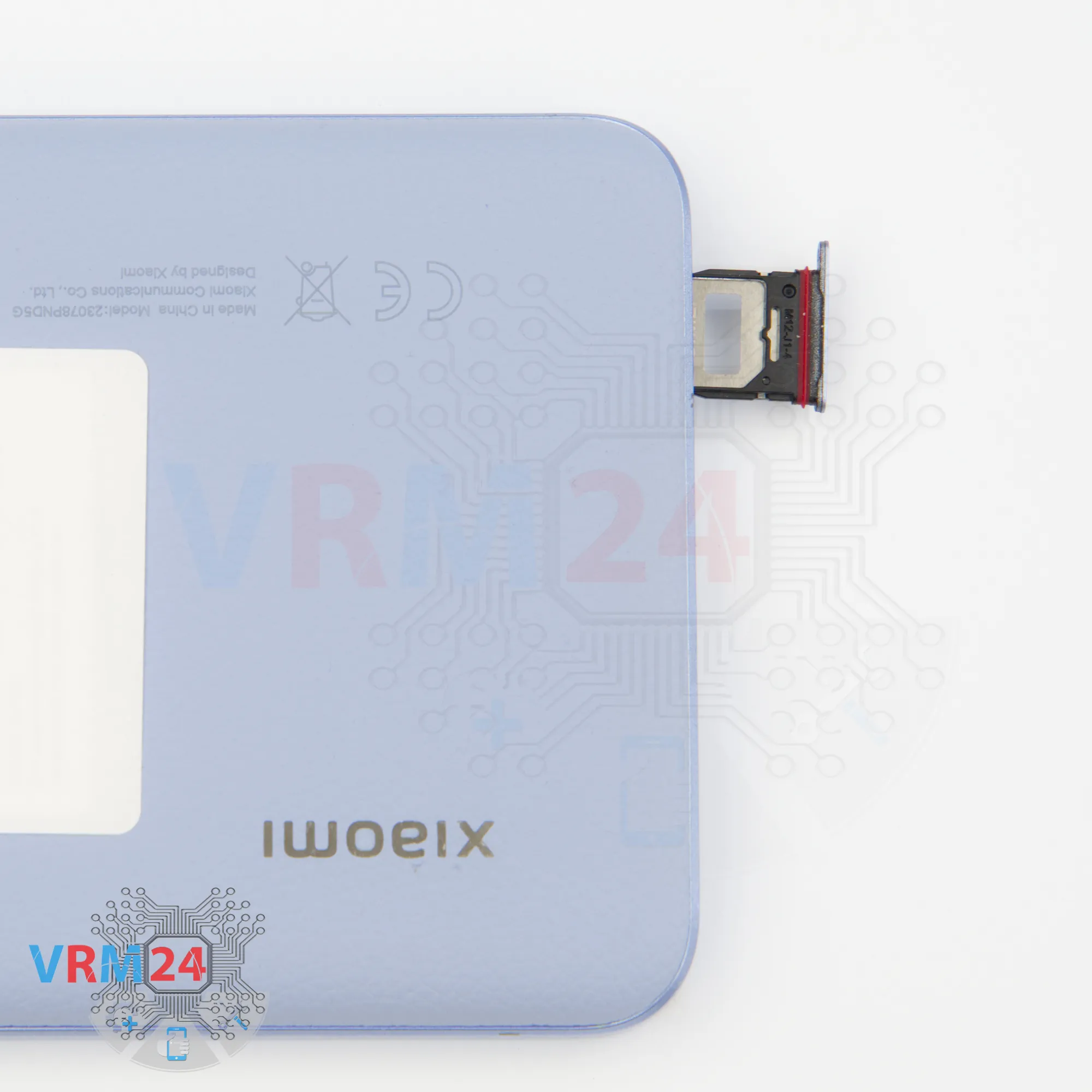

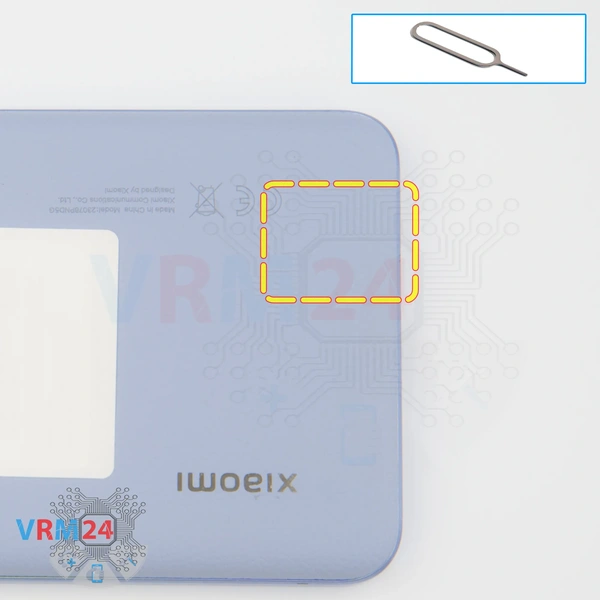

Primeiro, precisamos remover a bandeja do cartão SIM.

Para isso, usaremos a ferramenta especial, inseri-la no pequeno orifício, empurrar suavemente a bandeja e colocá-la de lado.

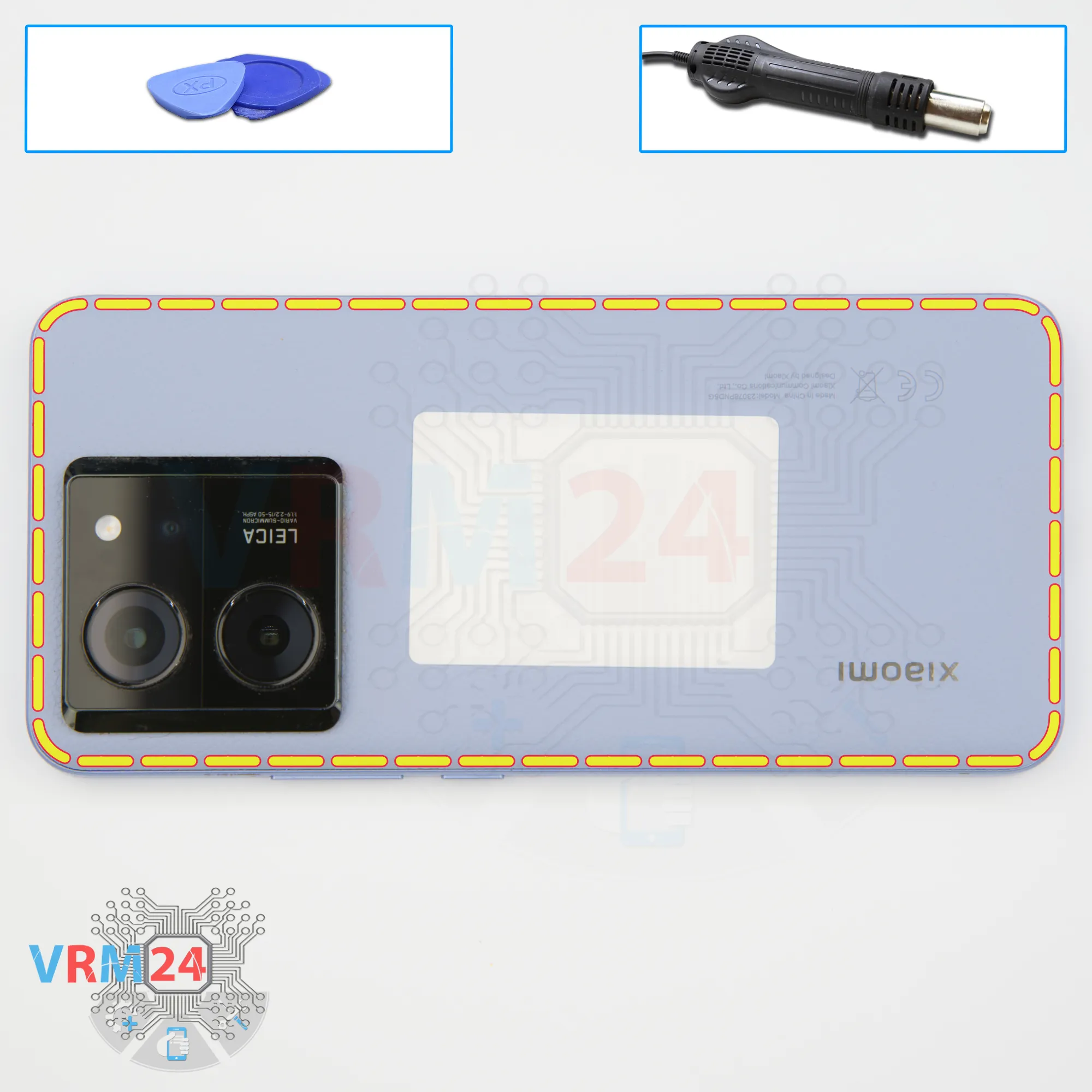

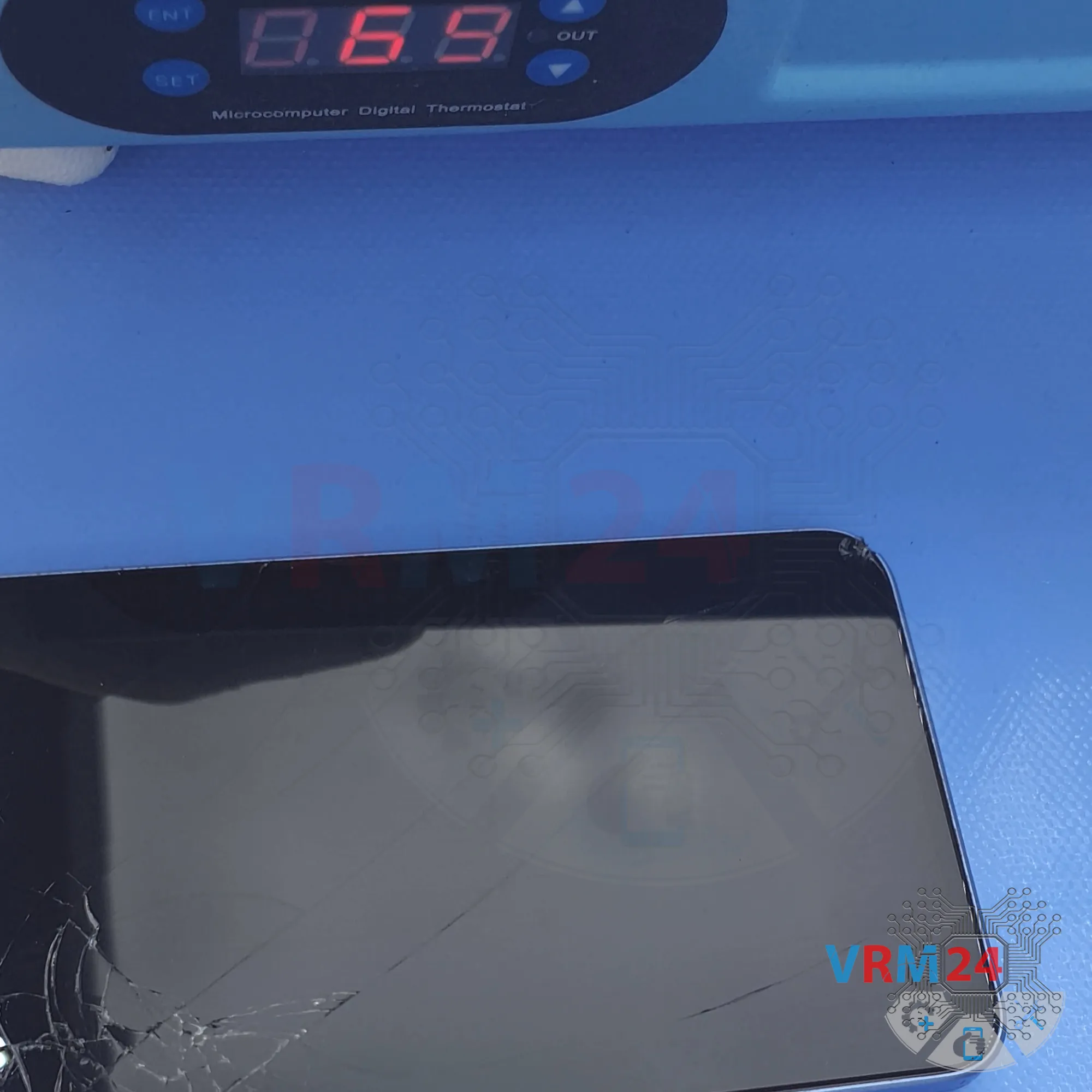

Em seguida, precisamos aquecer a tampa traseira a cerca de 70°C ou 160°F. Estamos usando uma almofada térmica, mas você também pode usar um secador de cabelo, se tiver.

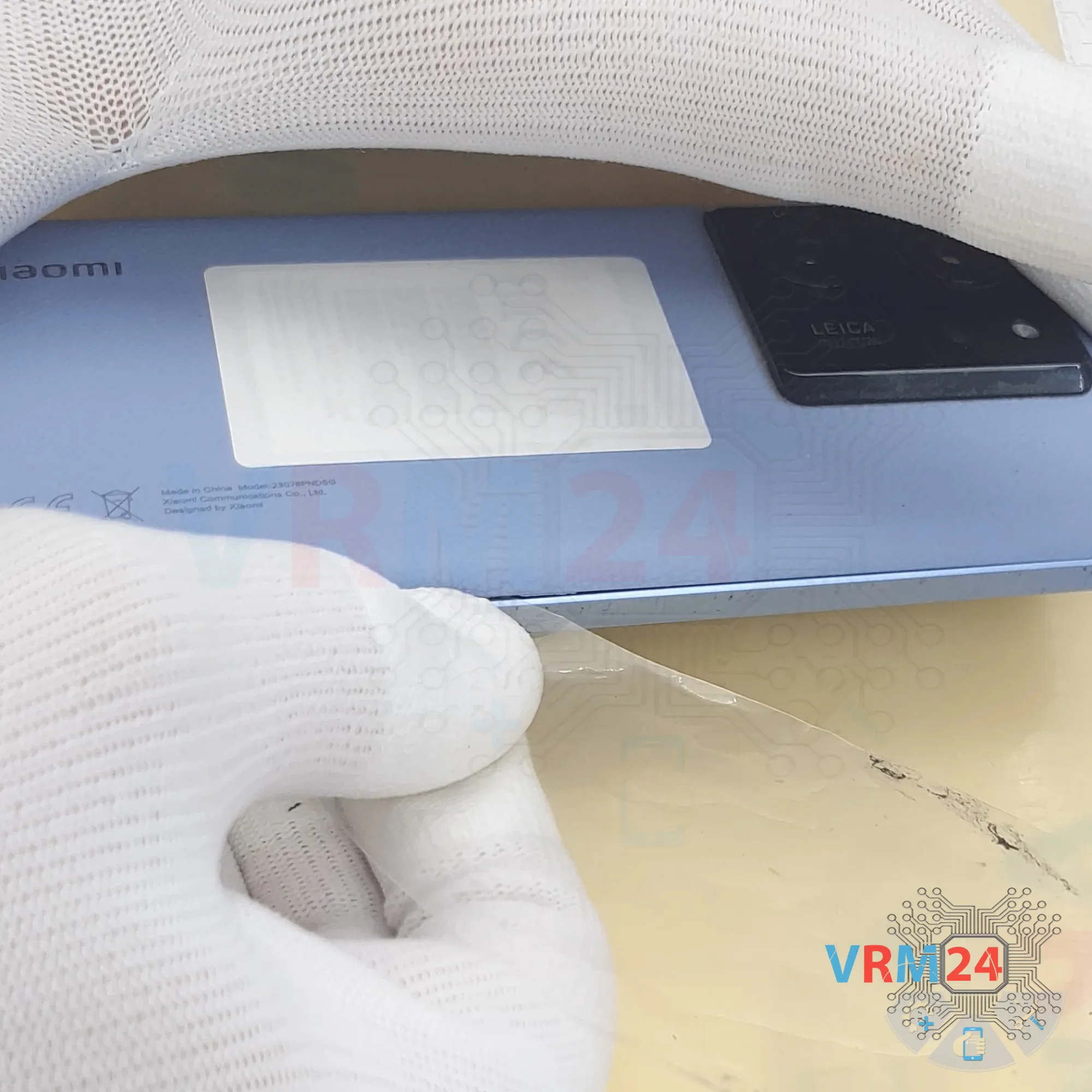

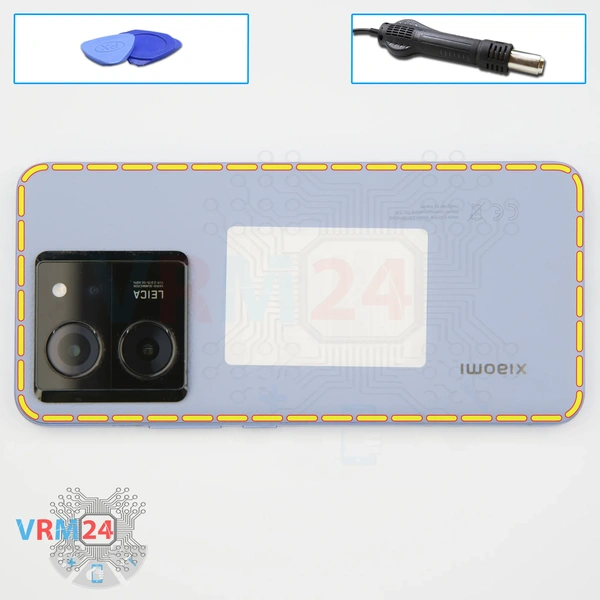

E depois de aquecê-lo por cerca de 7 a 10 minutos, podemos começar a separar a tampa traseira. Para fazer isso, usaremos um filme plástico fino - ou seja, um filme plástico fino. algo como uma folha de plástico de uma papelaria ou até mesmo a película protetora que vem com um novo display funcionará.

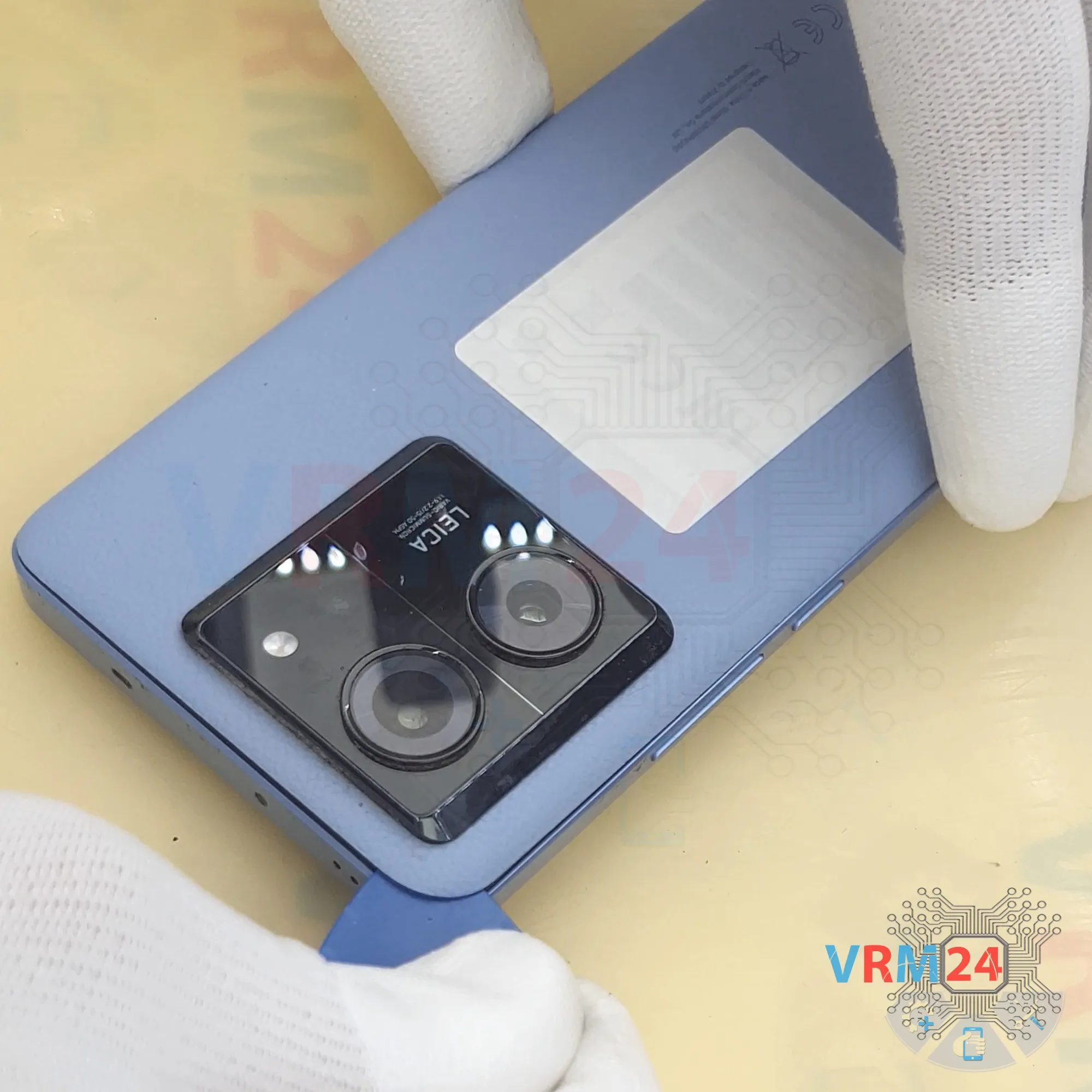

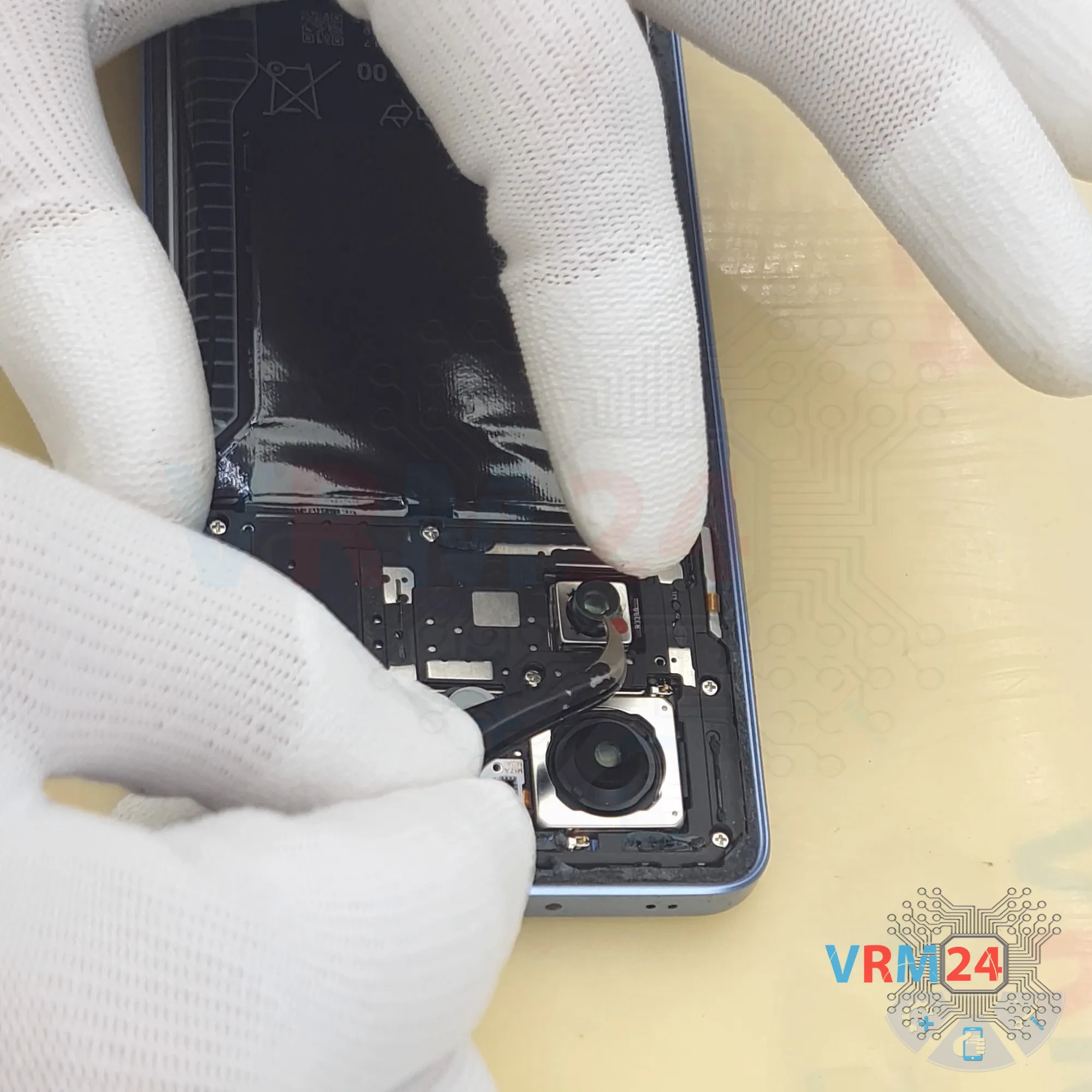

Insira cuidadosamente o filme no espaço entre a tampa traseira e a moldura intermediária e deslize-o suavemente ao longo da borda para cortar a camada adesiva.

Como sempre, tome muito cuidado com os botões laterais, pois pode haver cabos flexíveis por perto. E, claro, tome cuidado na área da câmera para não arranhar ou danificar acidentalmente as lentes.

Se a tampa começar a ficar presa, podemos usar uma ferramenta plástica adicional para manter essa seção levantada enquanto continuamos trabalhando.

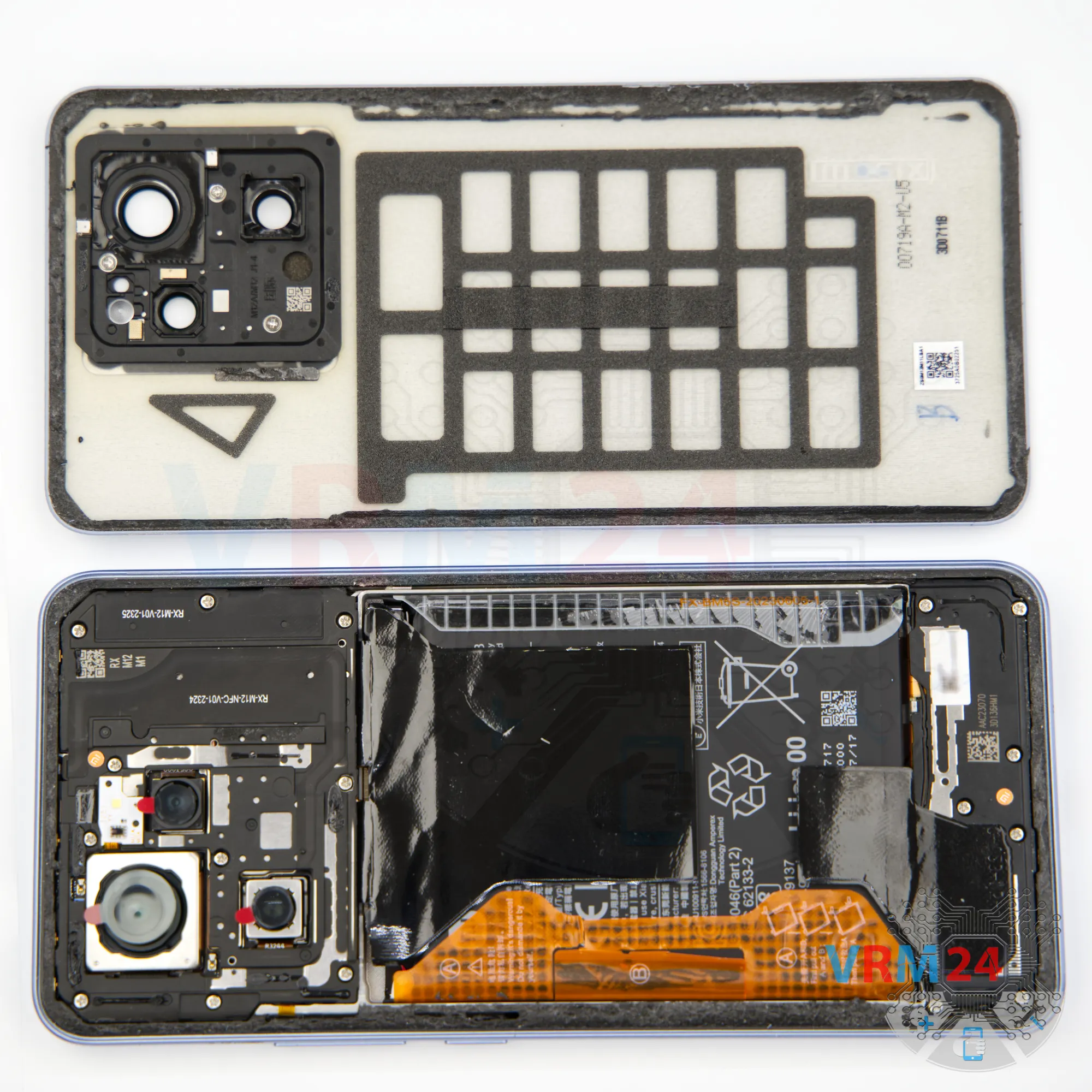

Aliás, a tampa traseira também está colada ao redor da caixa da câmera, então precisaremos separar cuidadosamente essa parte e levantá-la lentamente.

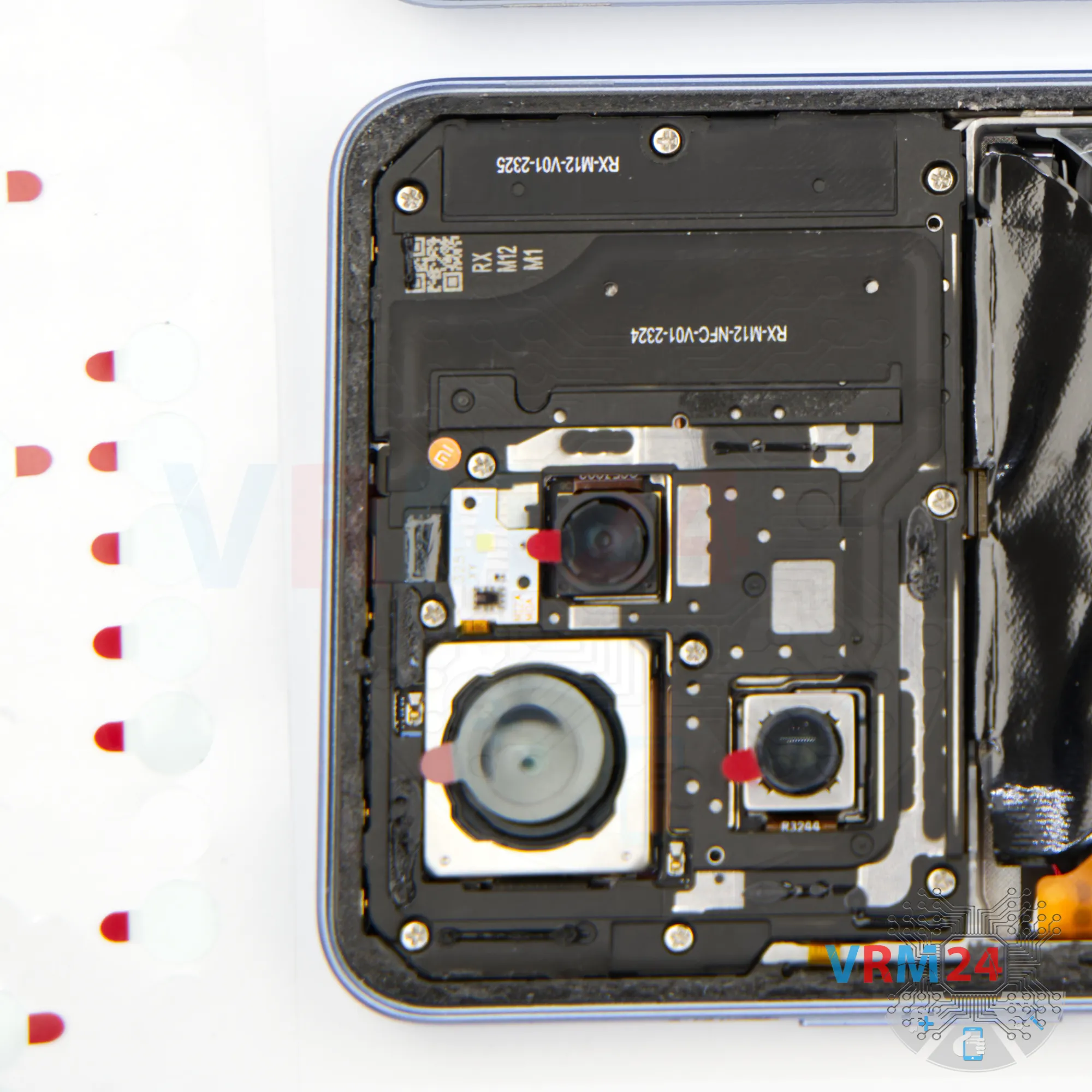

A seguir, cobriremos as lentes da câmera para protegê-las.

Para isso, usaremos uma película protetora especial, mas certifique-se de colá-la ao redor das lentes (aro), e não diretamente no vidro.

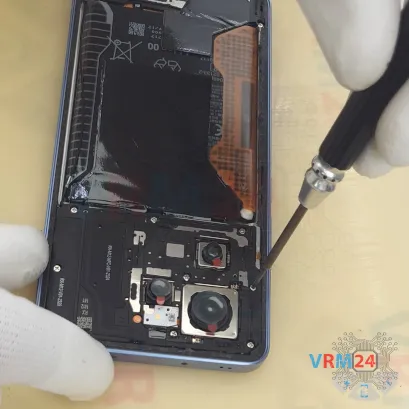

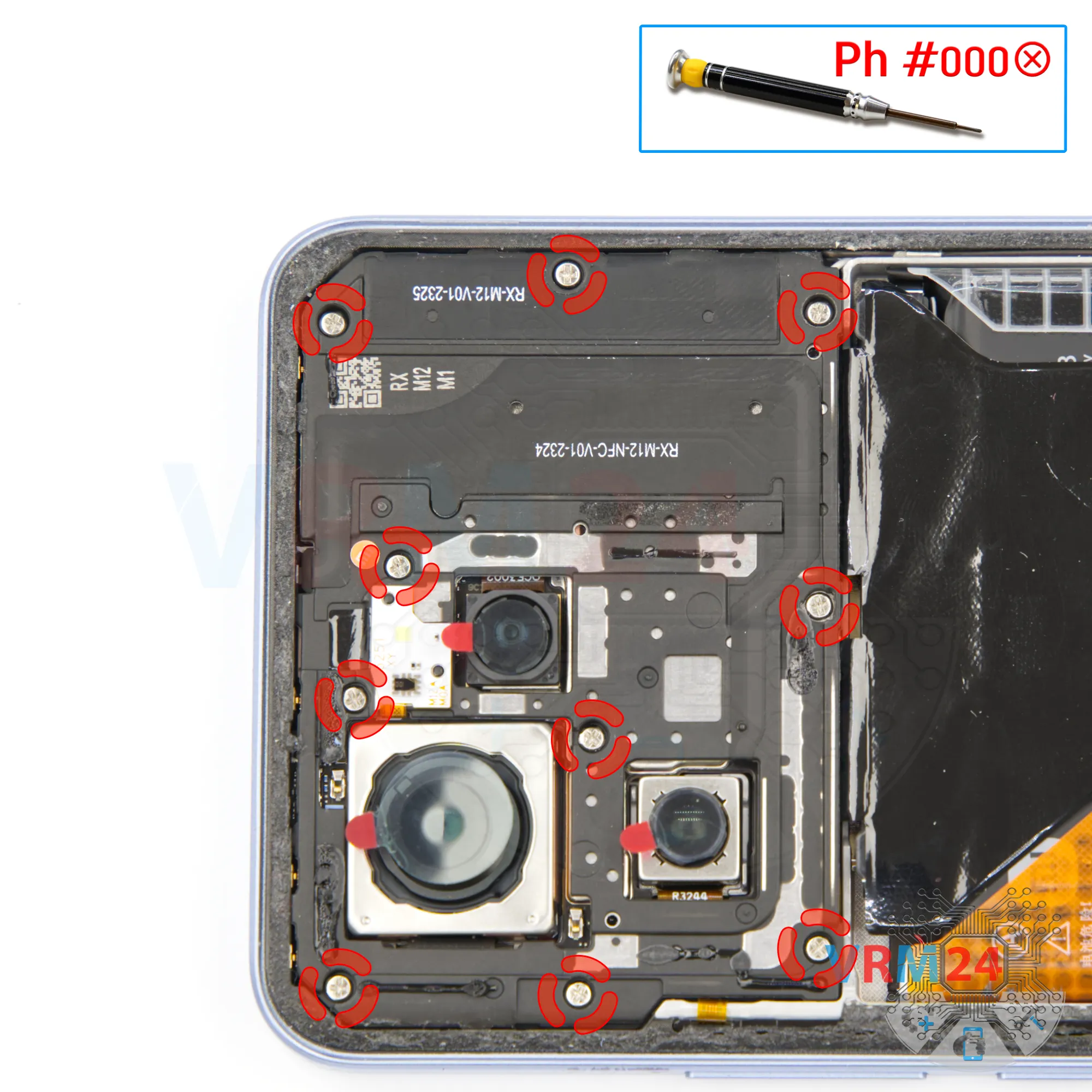

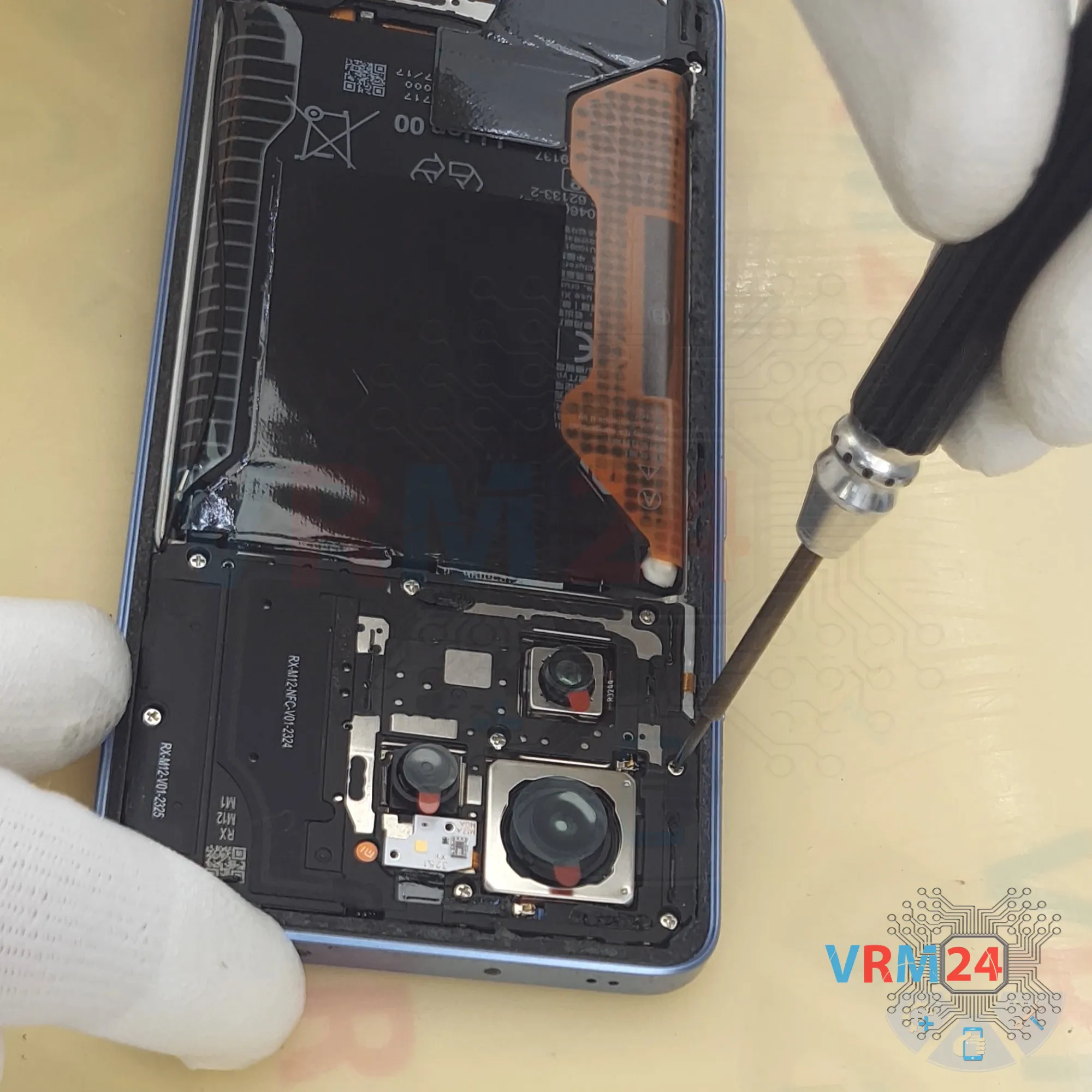

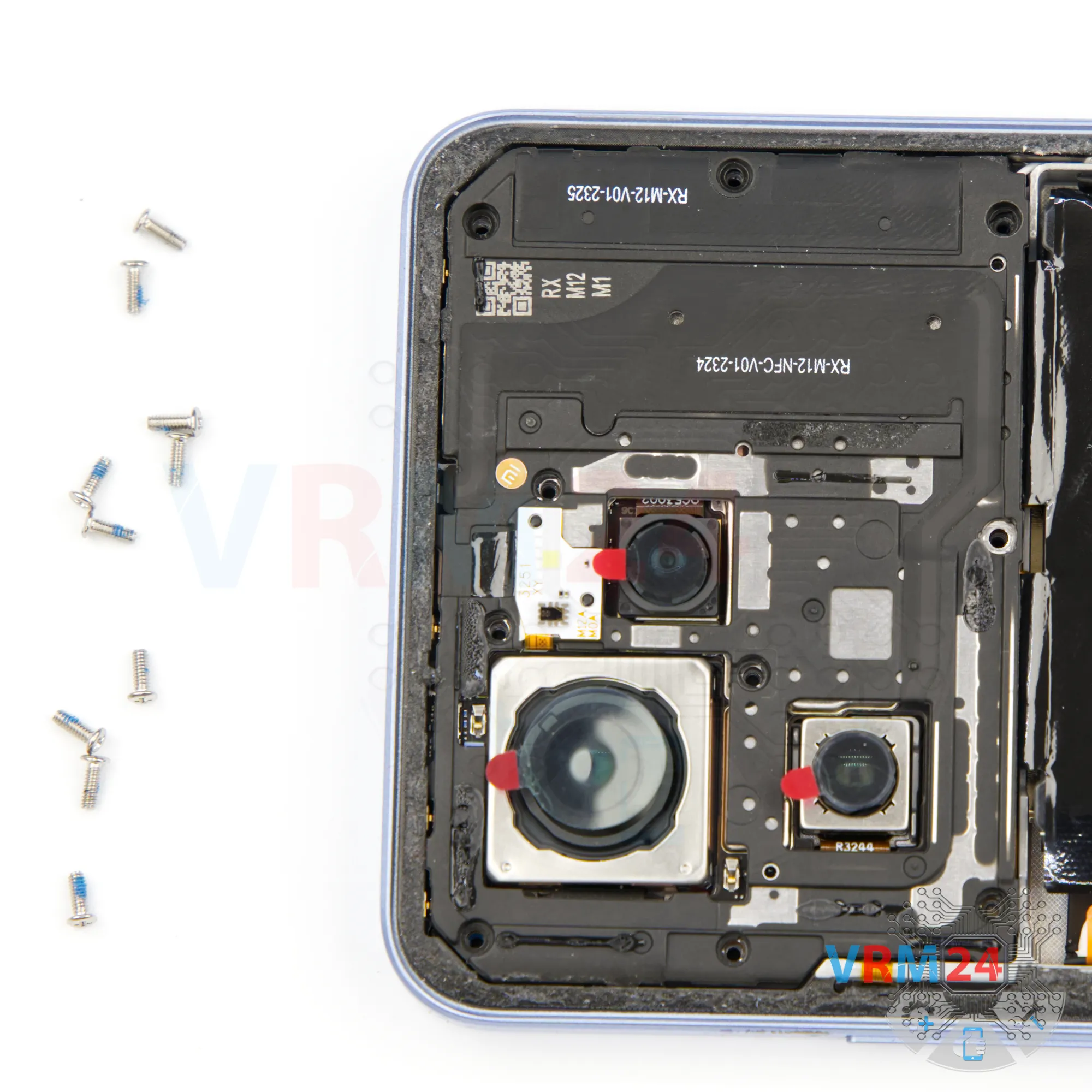

Agora vamos remover os parafusos na parte superior.

Os parafusos parecem ser todos iguais. Para removê-los, usaremos uma chave de fenda Phillips de 1,5 mm (PH #000).

É uma boa ideia colocar os parafusos em um tapete magnético ou superfície organizada na mesma ordem em que você os removeu. às vezes os parafusos não cabem perfeitamente nos furos errados.

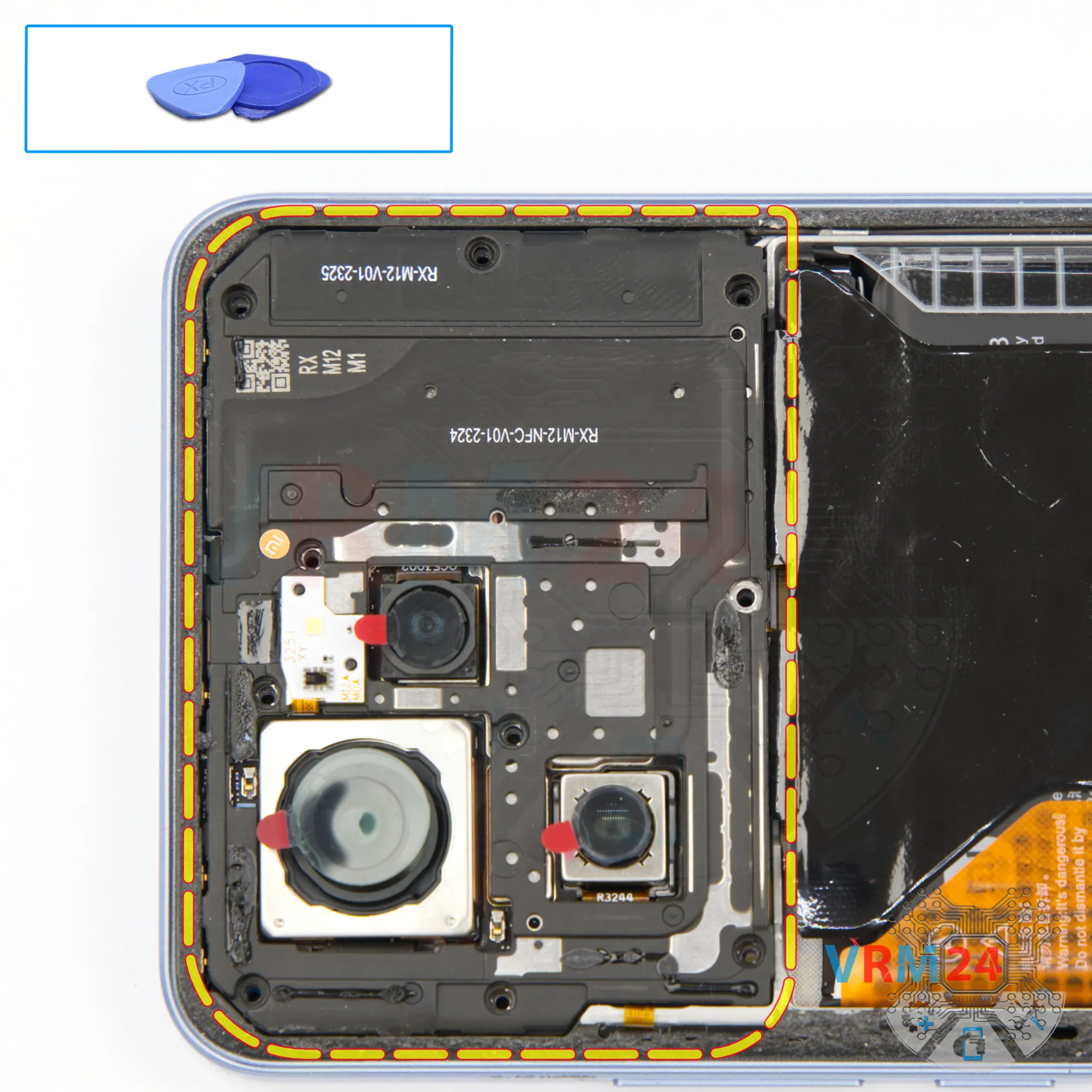

Depois disso, removeremos a tampa superior. Use uma ferramenta não metálica aqui, para não causar curto-circuito na placa-mãe.

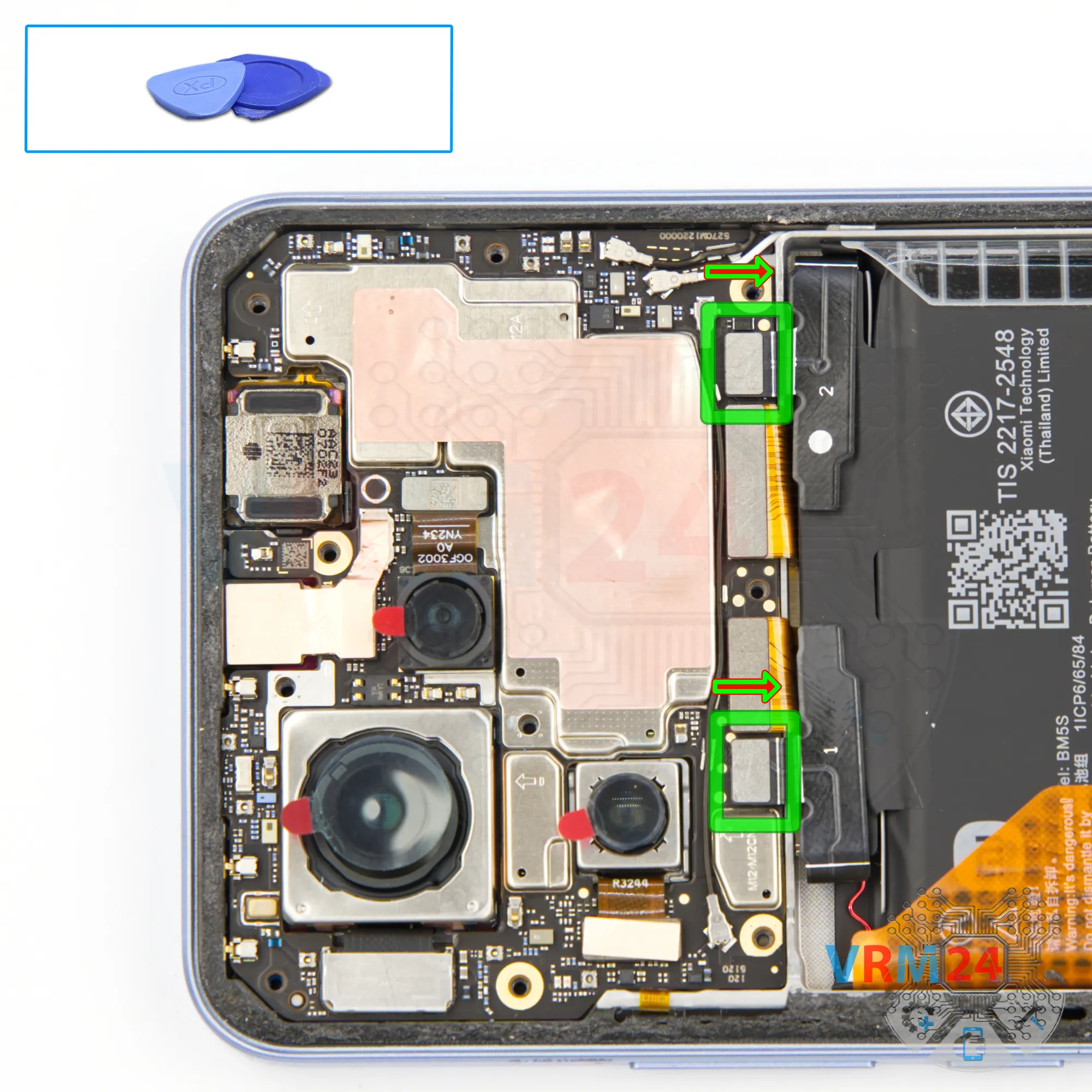

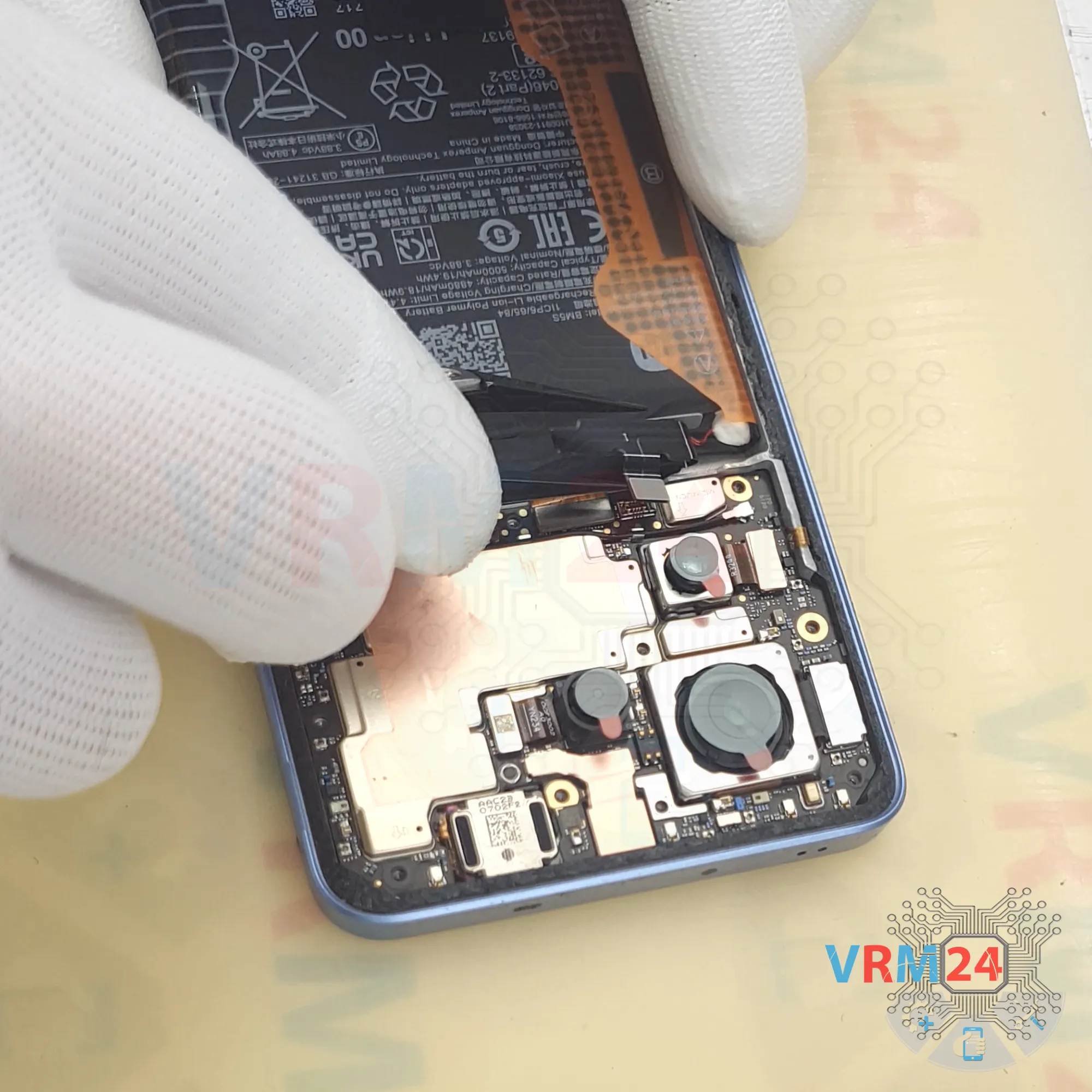

Desconecte os dois conectores da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo Xiaomi 13T Pro 23078PND5G possui uma bateria BM5S com capacidade de 5000 mAh (também conhecida como bateria recarregável).

Agora, vamos para a parte inferior do telefone.

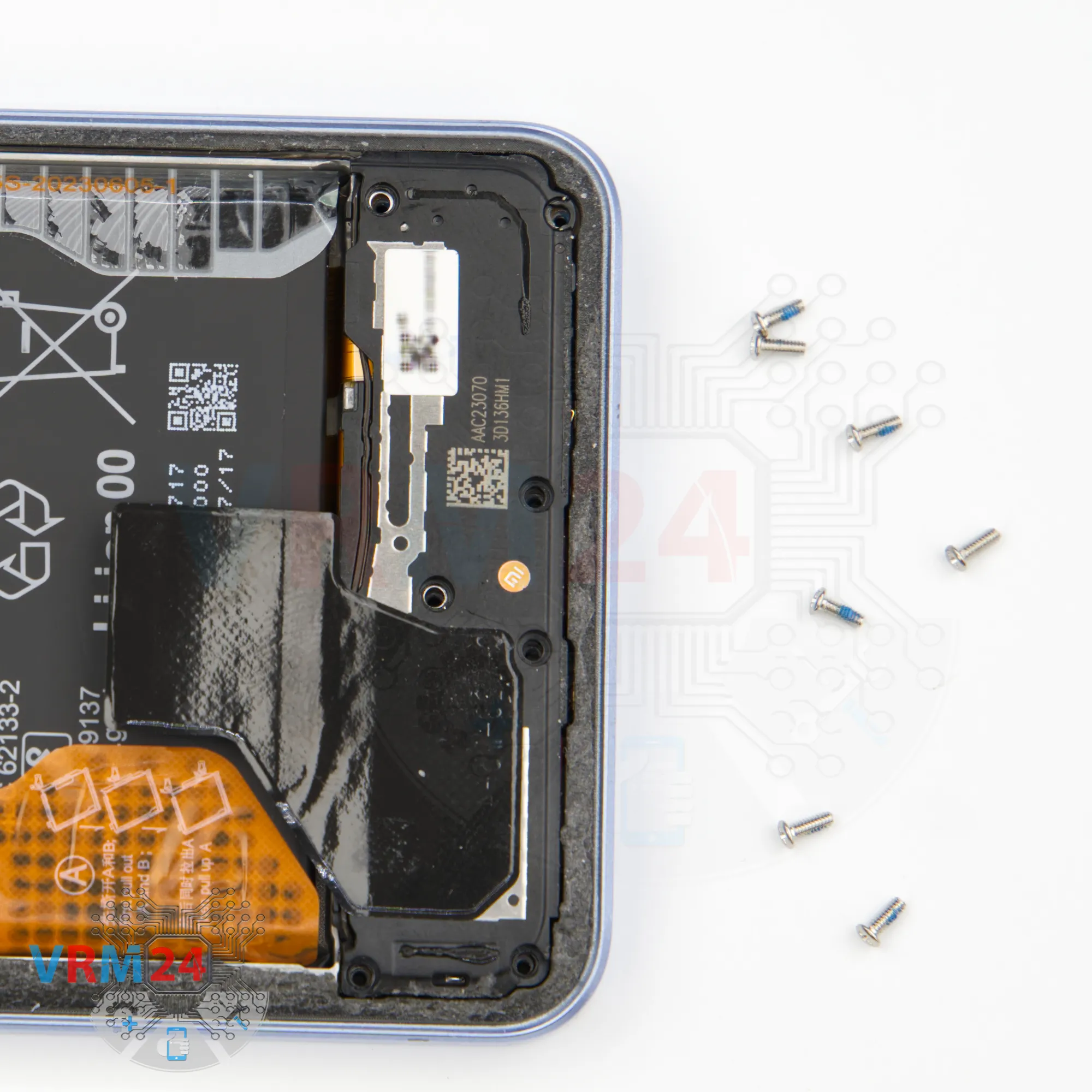

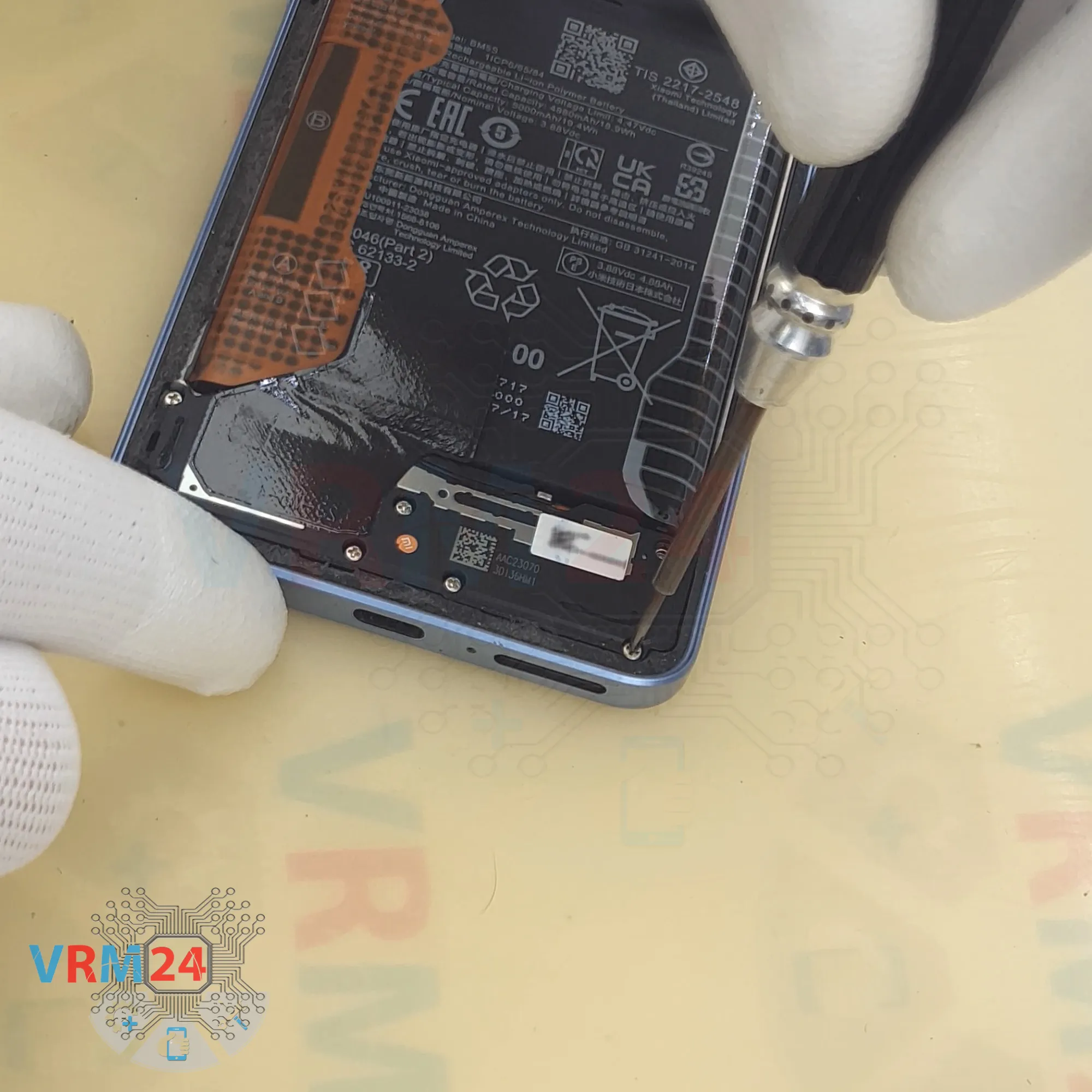

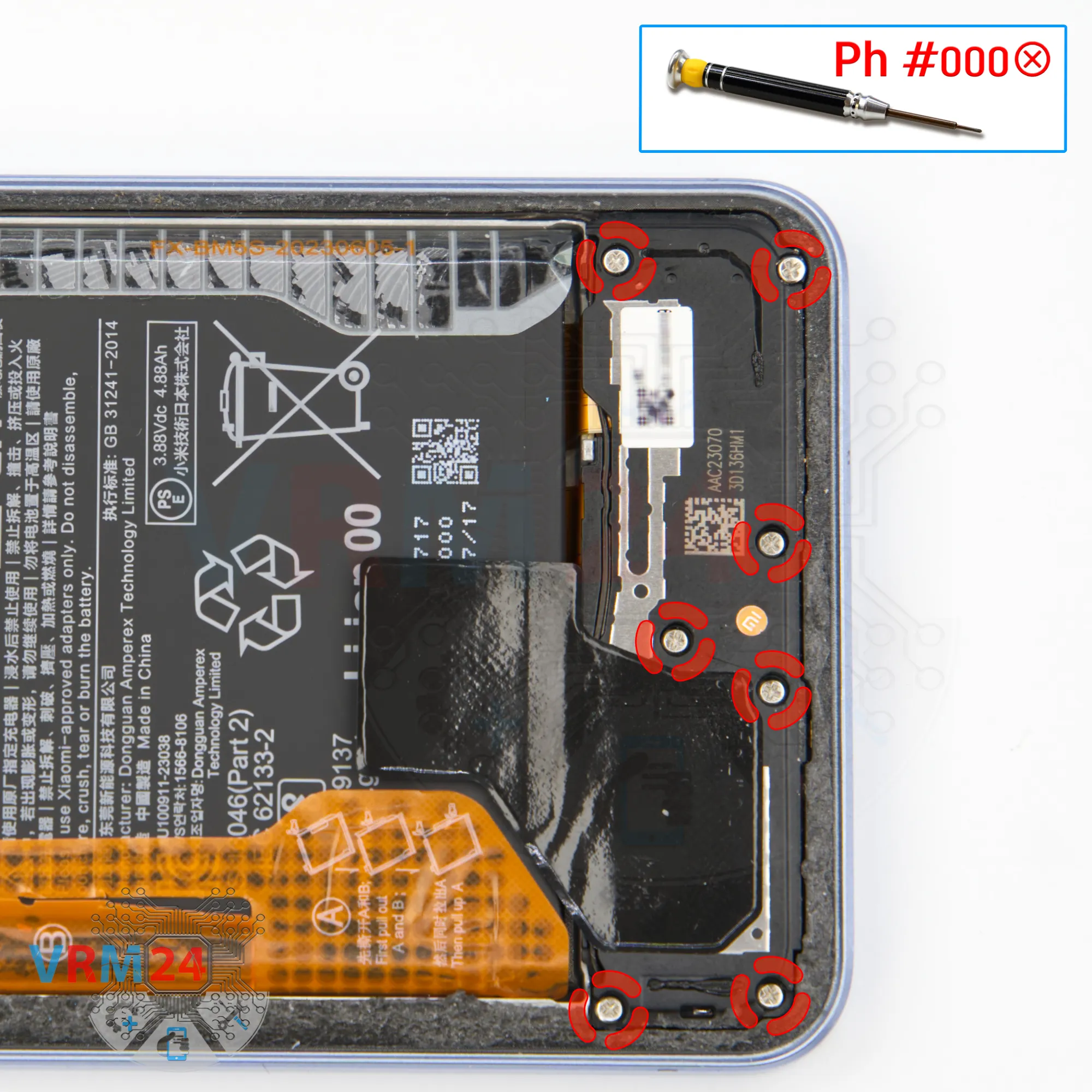

Removemos os parafusos aqui também, usando a mesma chave de fenda Phillips de 1,5 mm.

É melhor manter esses parafusos separados dos que estão na parte superior, apenas para garantir.

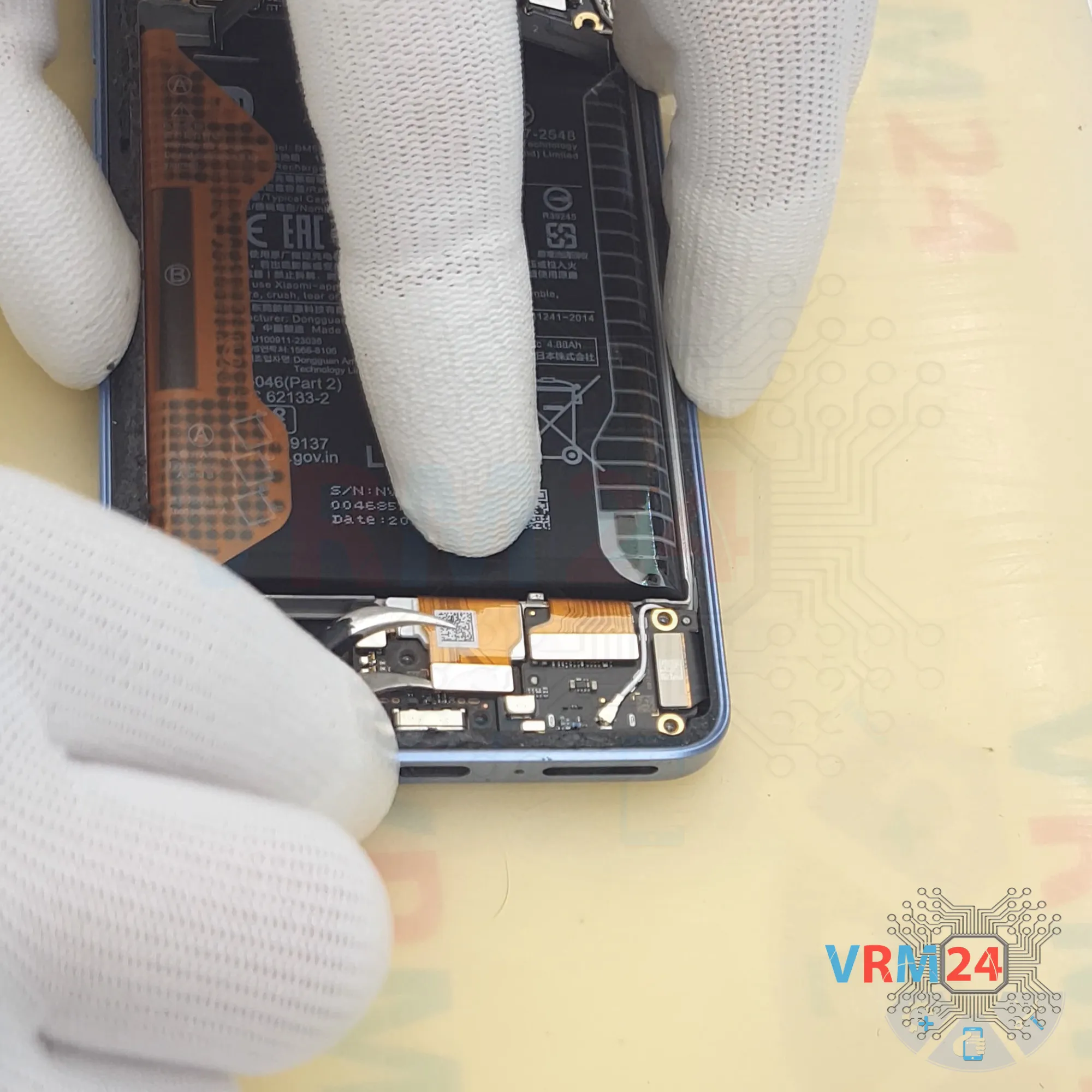

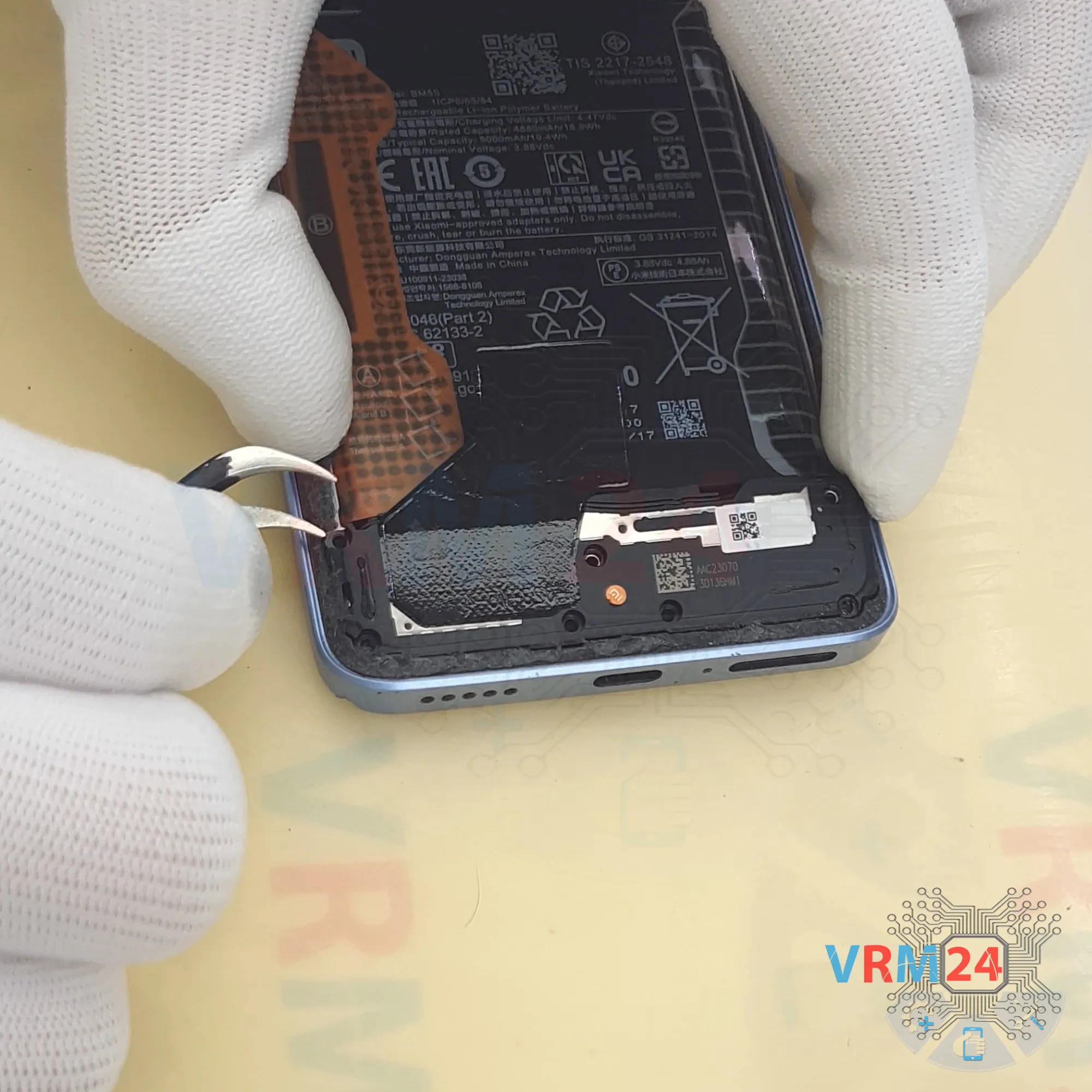

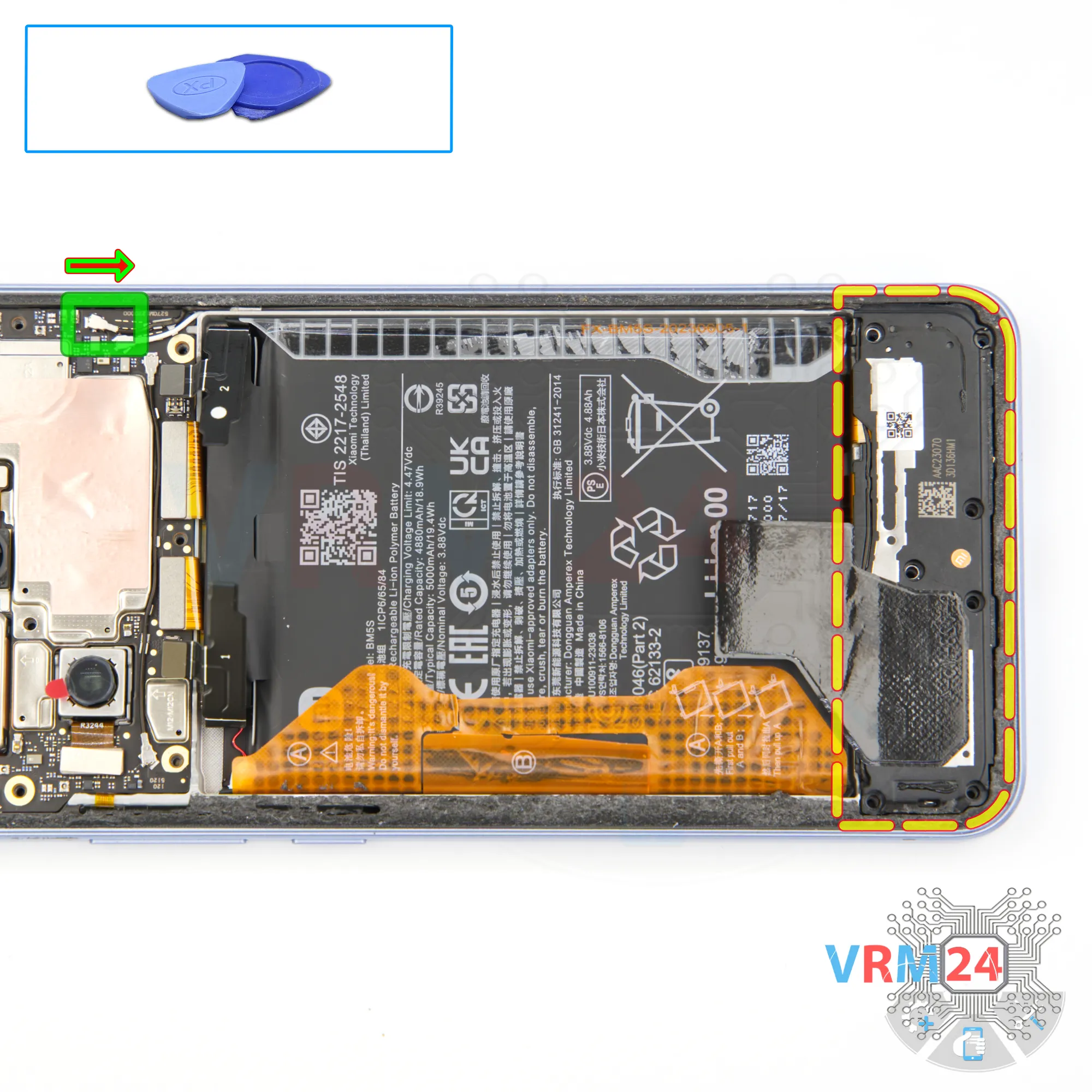

Depois que os parafusos forem retirados, podemos retirar a tampa inferior.

Encontre um bom local para levantá-lo levemente e depois vire-o.

Esta tampa inferior inclui o alto-falante e uma pequena placa com um cabo coaxial conectado.

Portanto, precisaremos desconectar o cabo coaxial da placa-mãe antes de remover a tampa completamente.

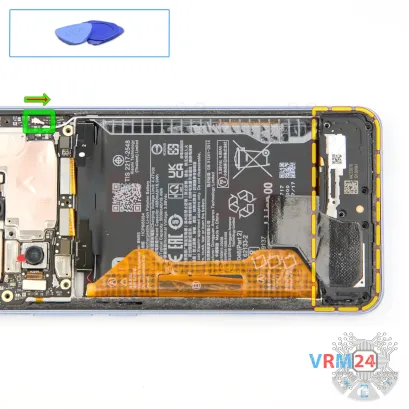

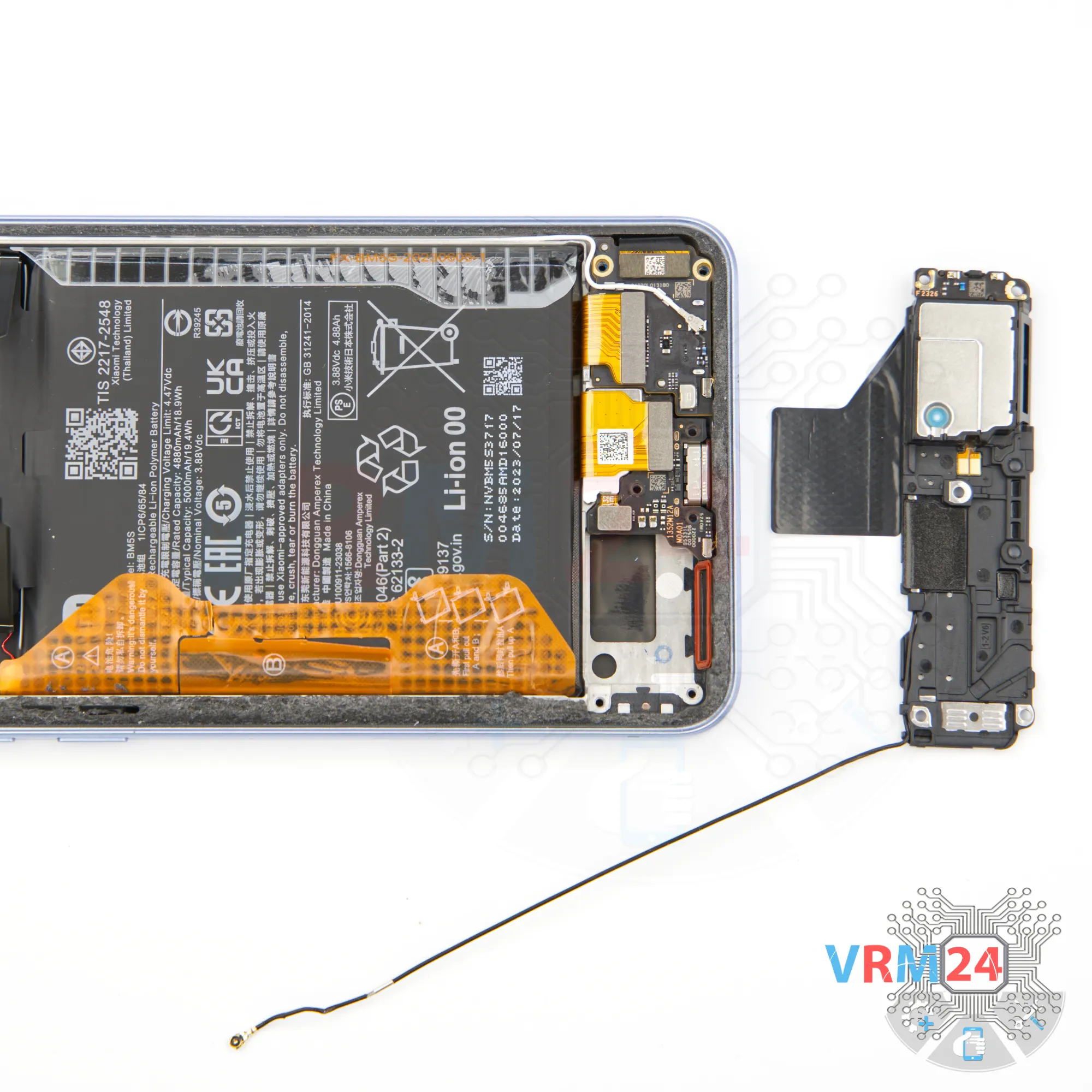

Agora podemos retirar o conjunto do alto-falante junto com a pequena placa da antena.

Em seguida, vamos começar a desconectar os cabos.

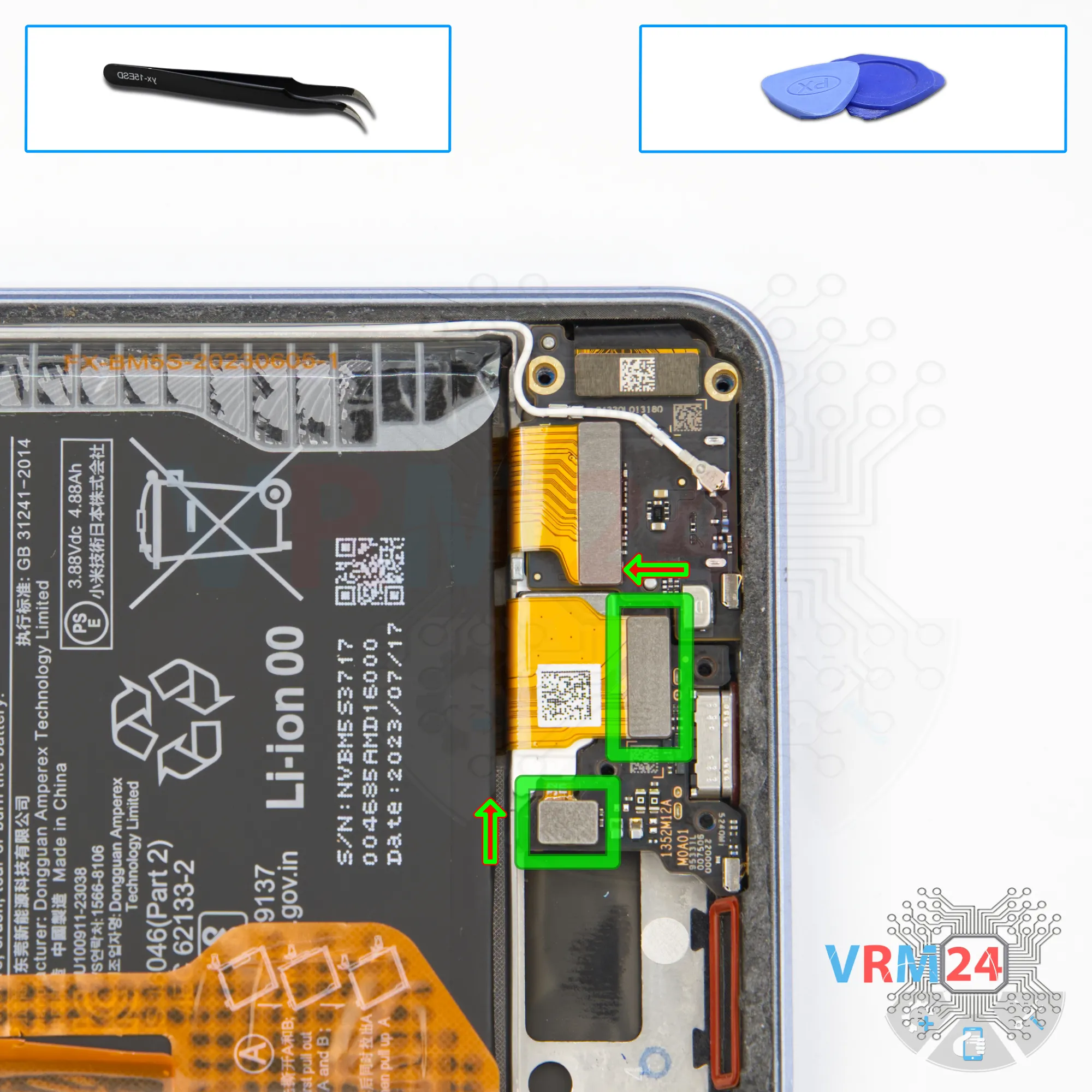

Desconectamos o conector do cabo flexível entre placas e, em seguida, o conector do sensor de impressão digital.

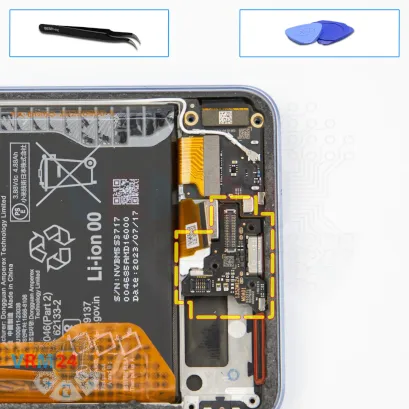

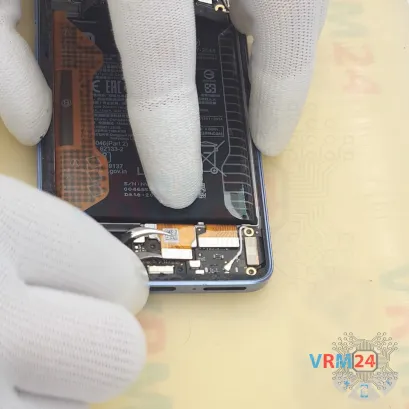

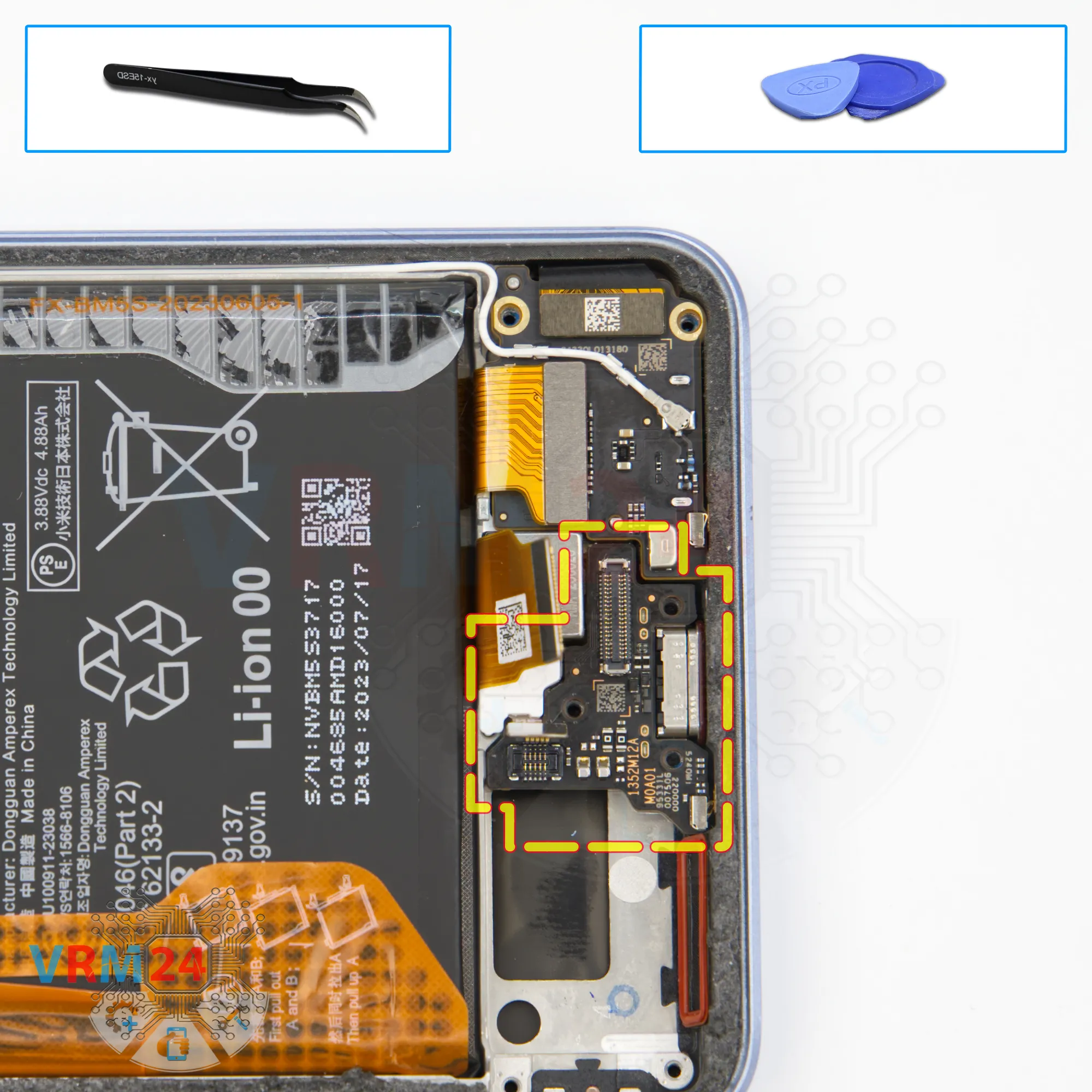

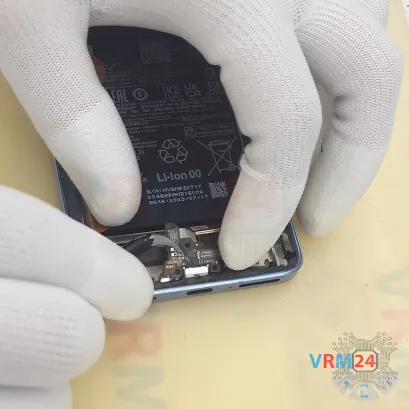

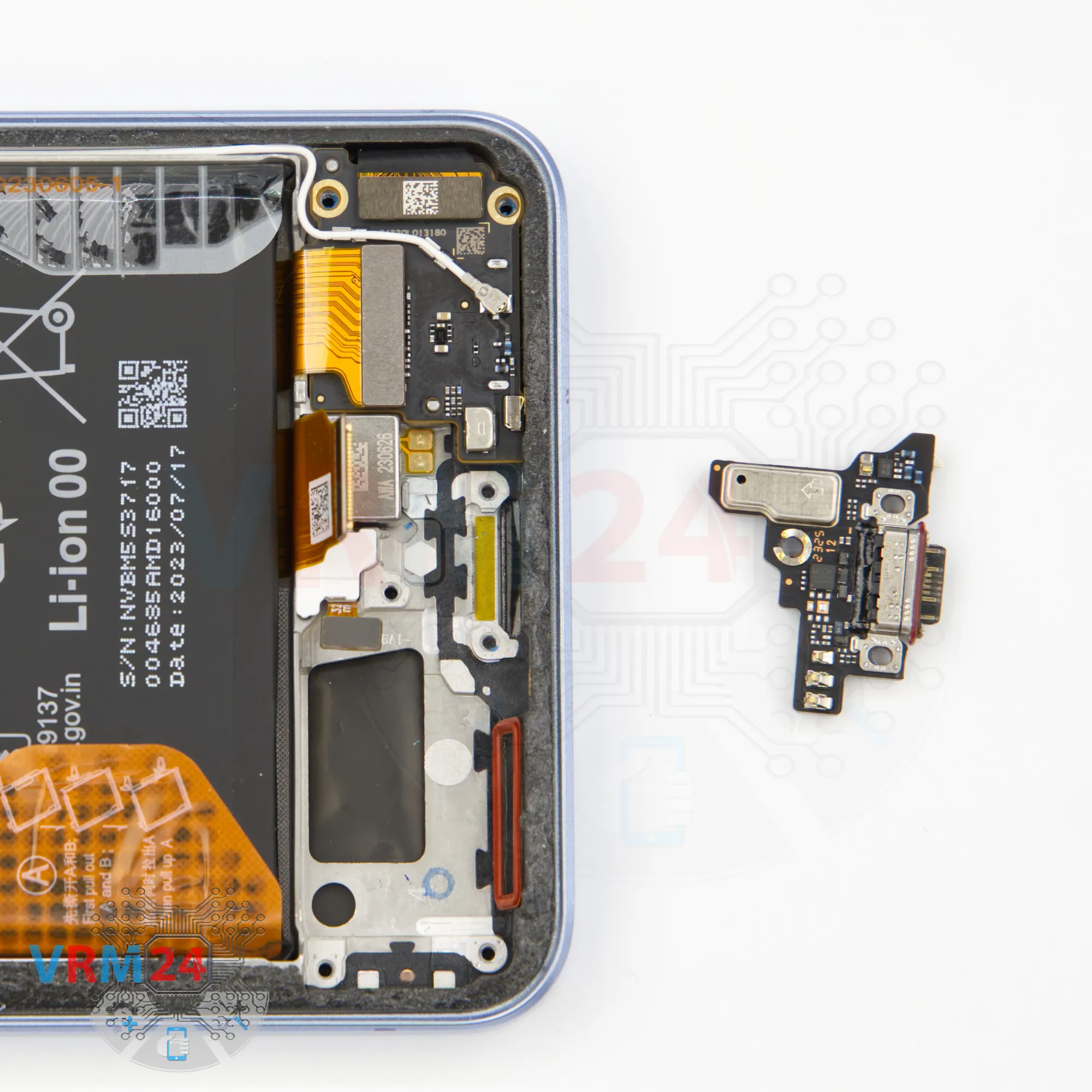

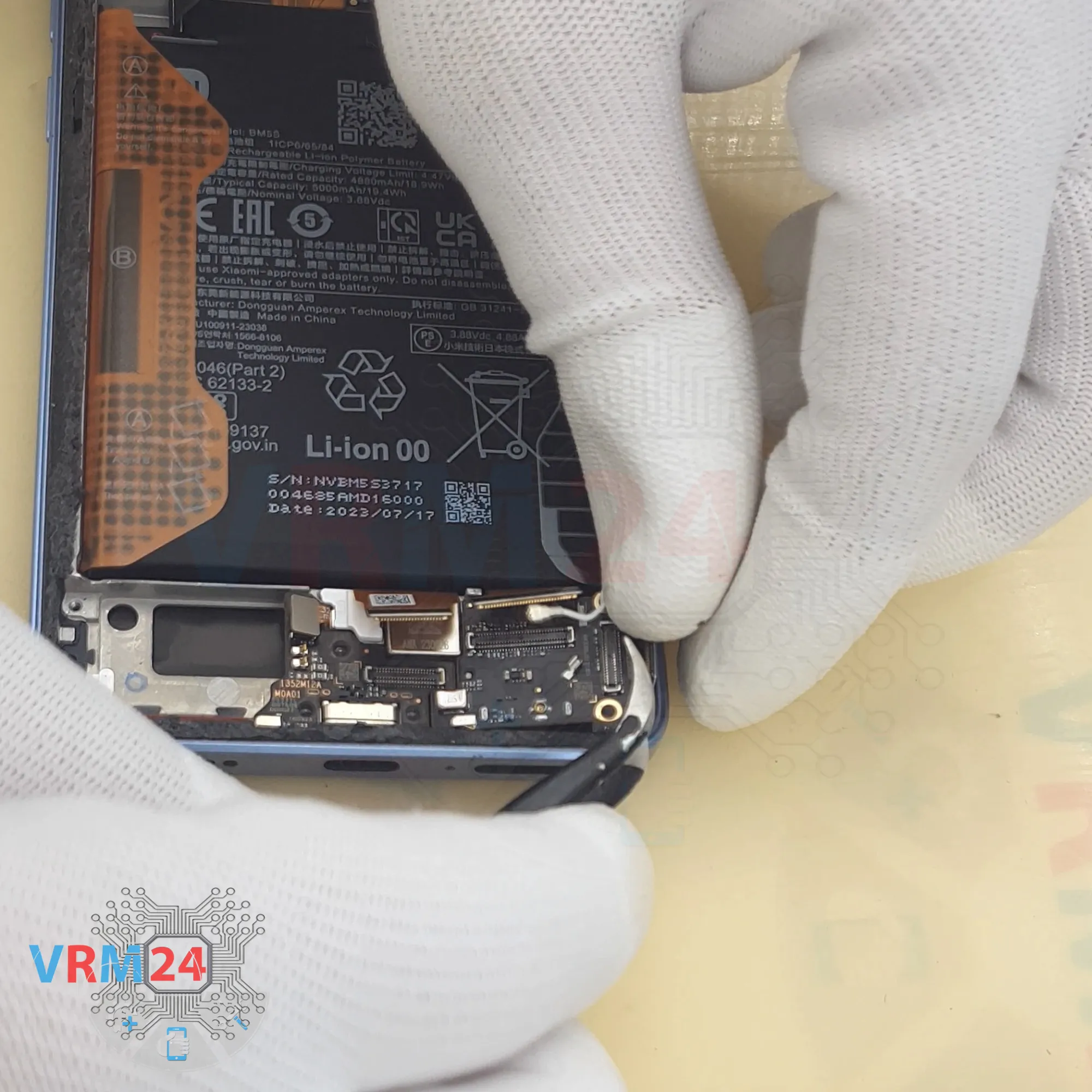

Em seguida, podemos remover a placa com a porta de carregamento.

Ele está ligeiramente embutido na moldura da tela, então levante-o com cuidado.

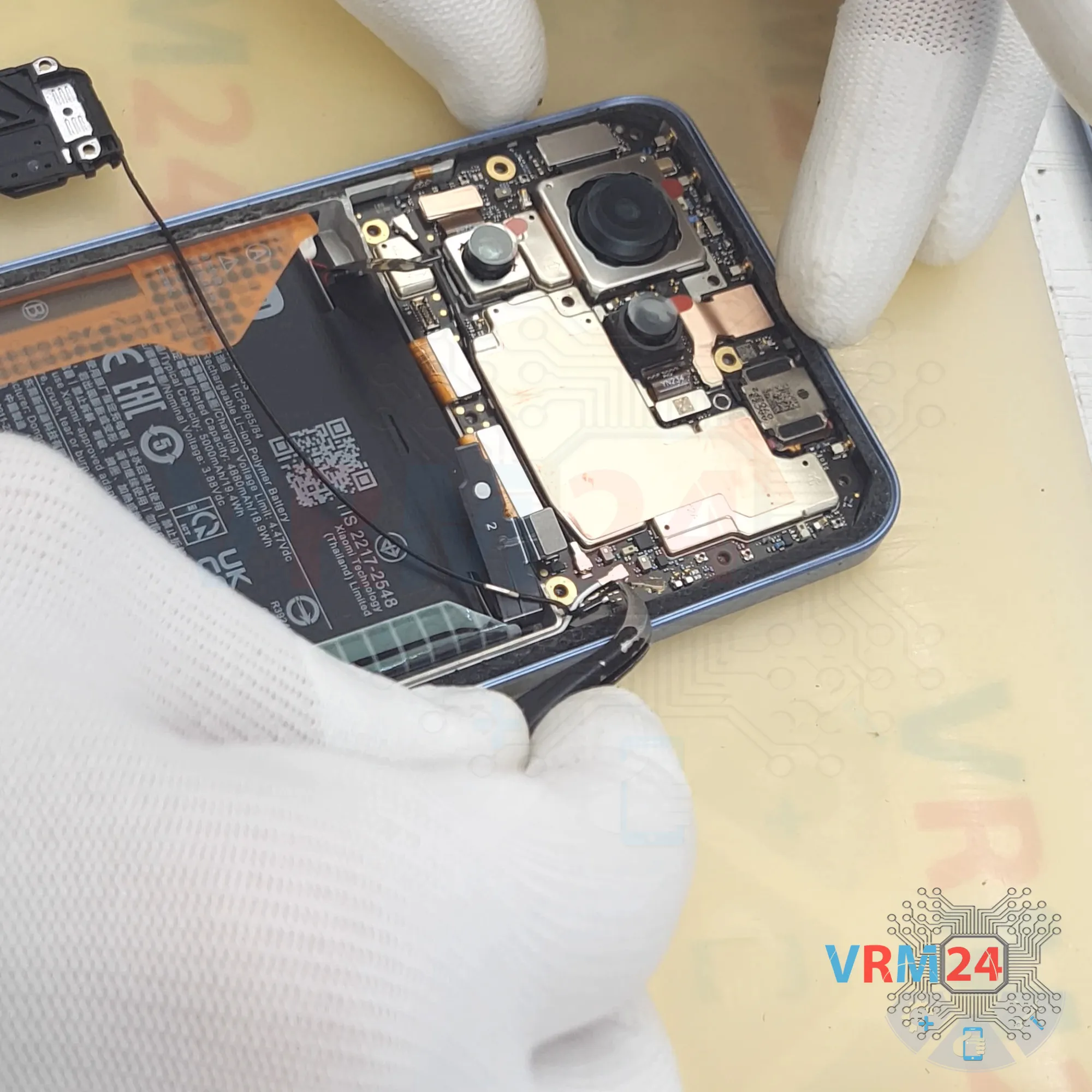

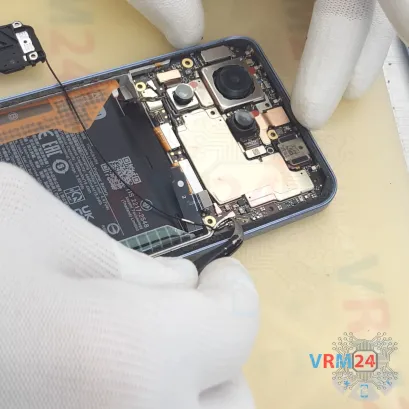

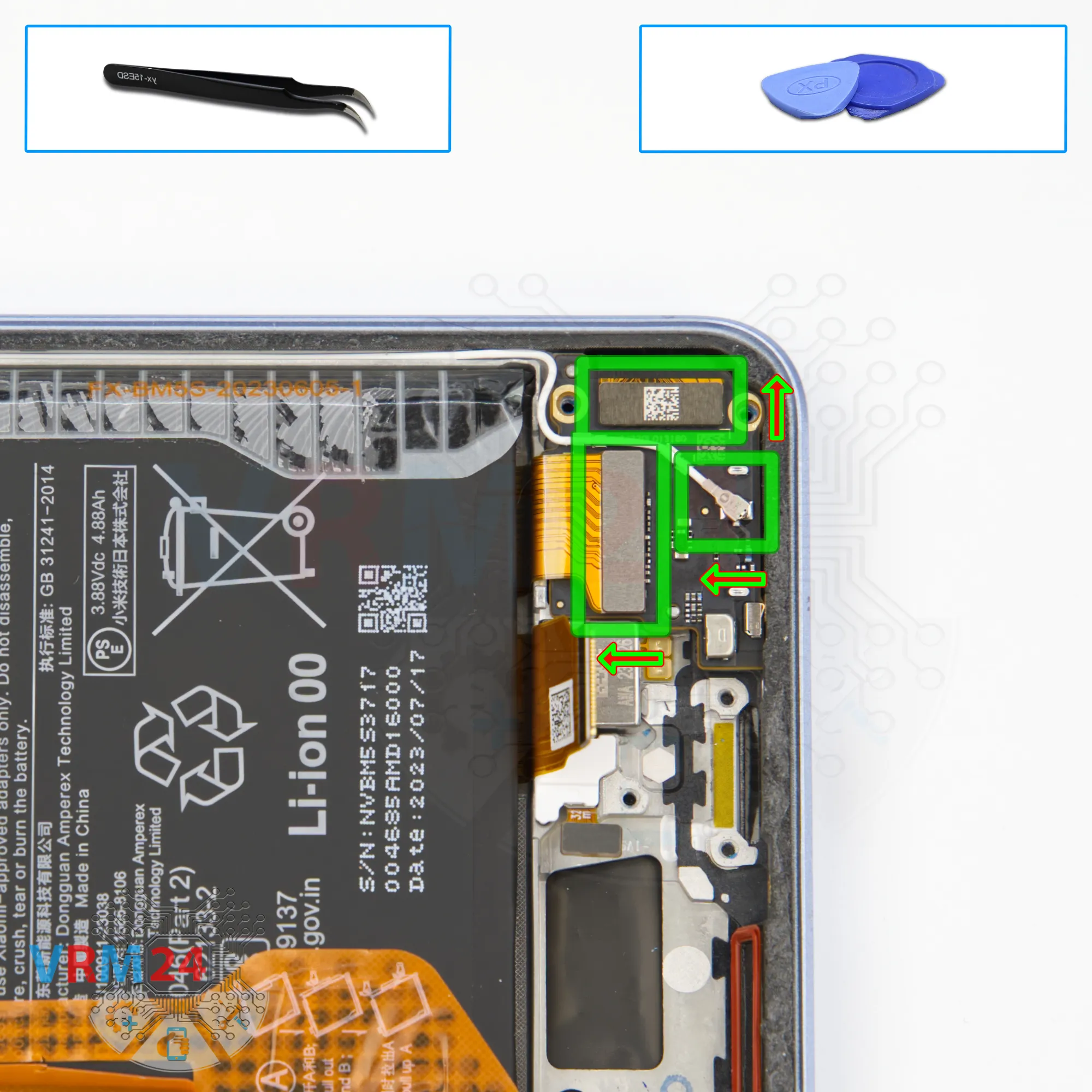

Desconectamos o segundo conector do cabo flexível entre placas e o conector coaxial, liberando cuidadosamente o cabo de seus clipes ao longo da placa pequena.

Em seguida, desconectamos o cabo flexível da tela.

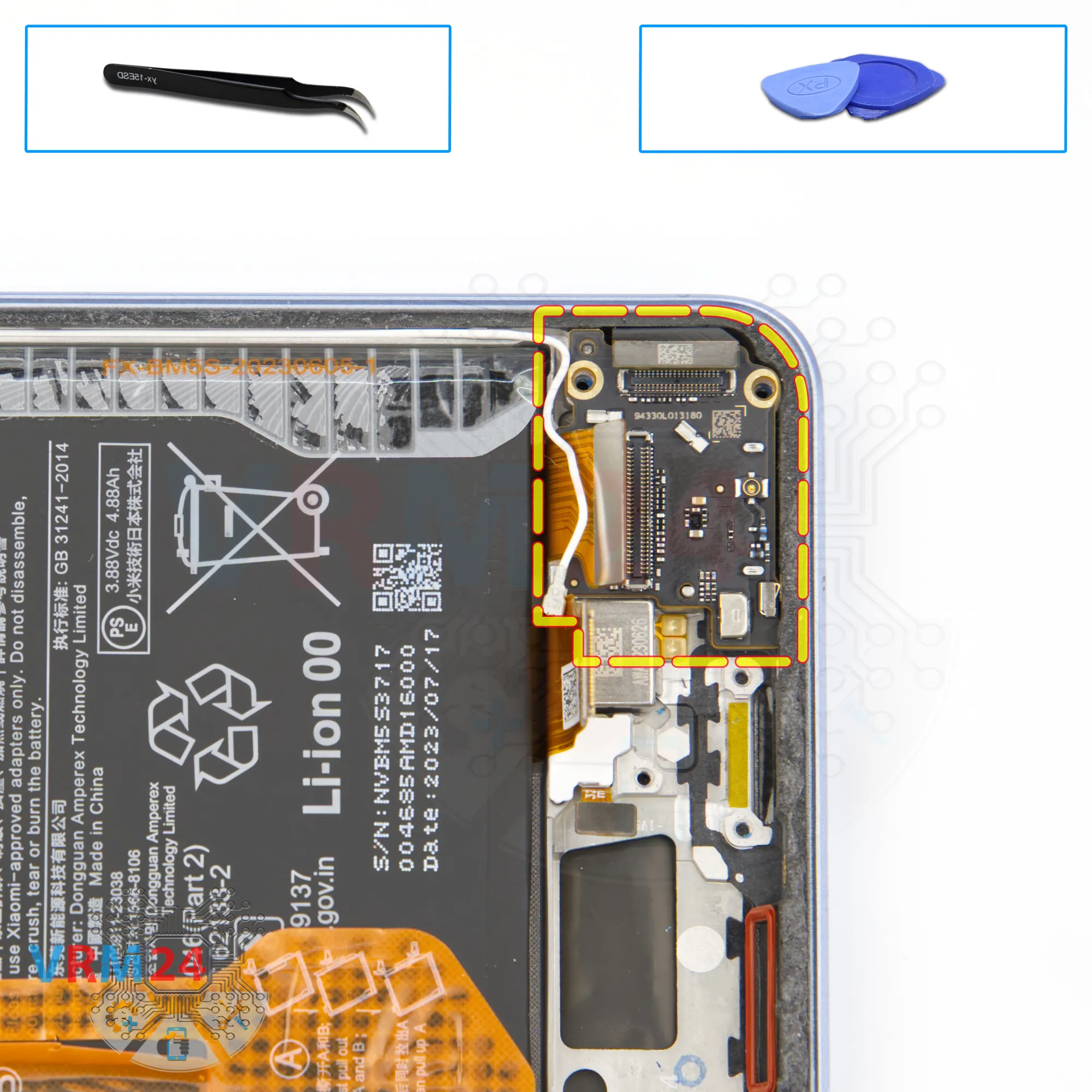

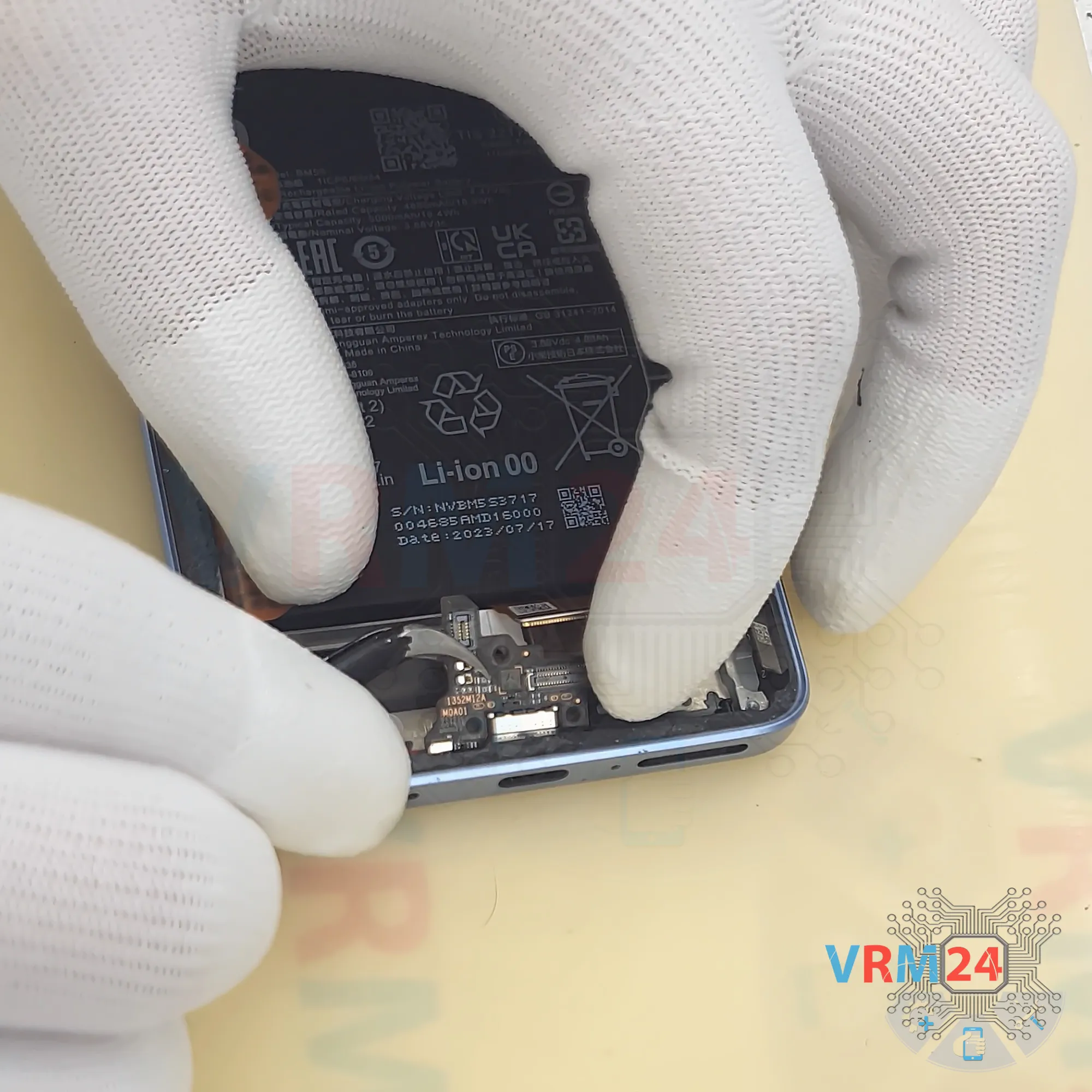

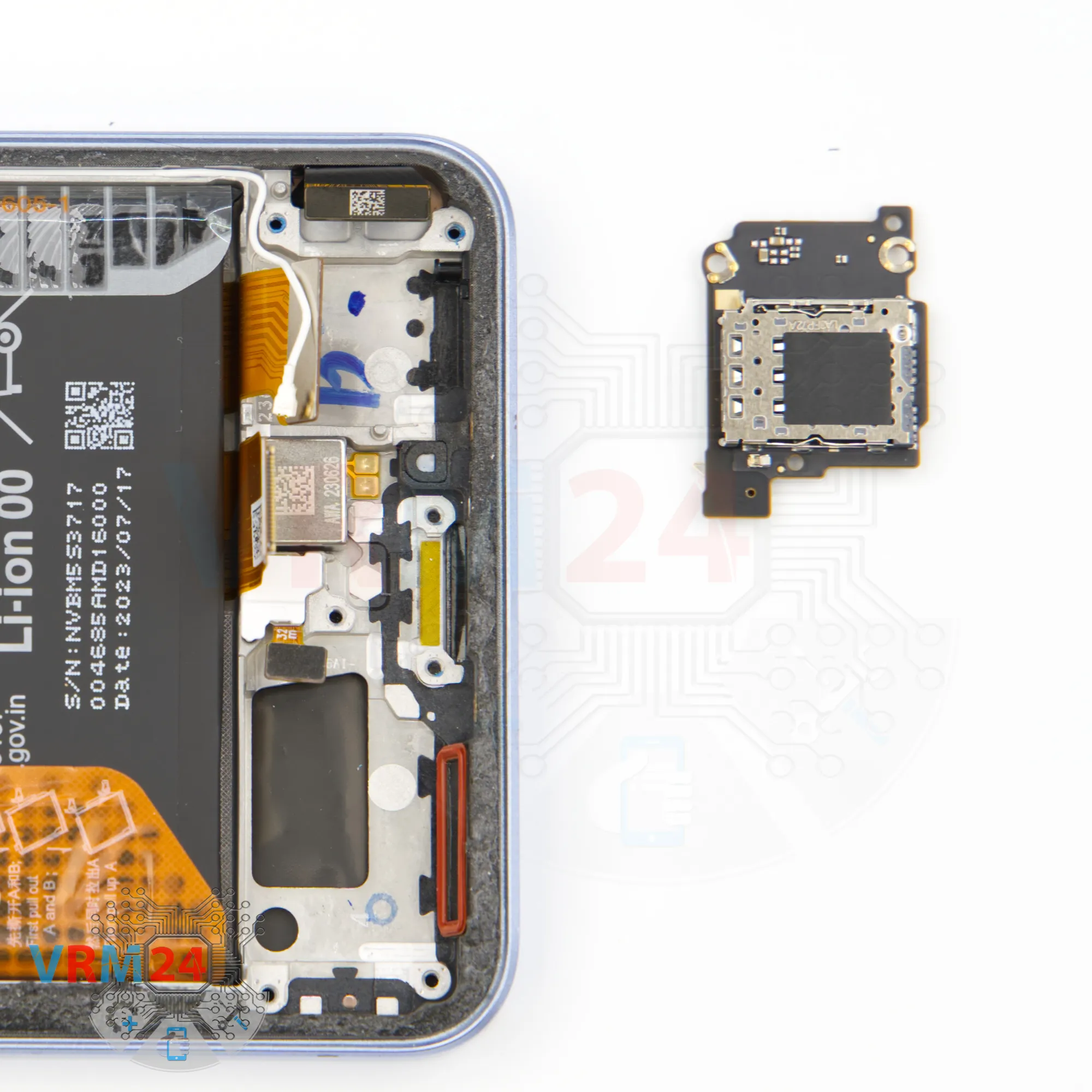

Em seguida, podemos remover a placa que contém o microfone e o slot do cartão SIM no lado oposto.

Levante-o com cuidado pela borda e remova-o.

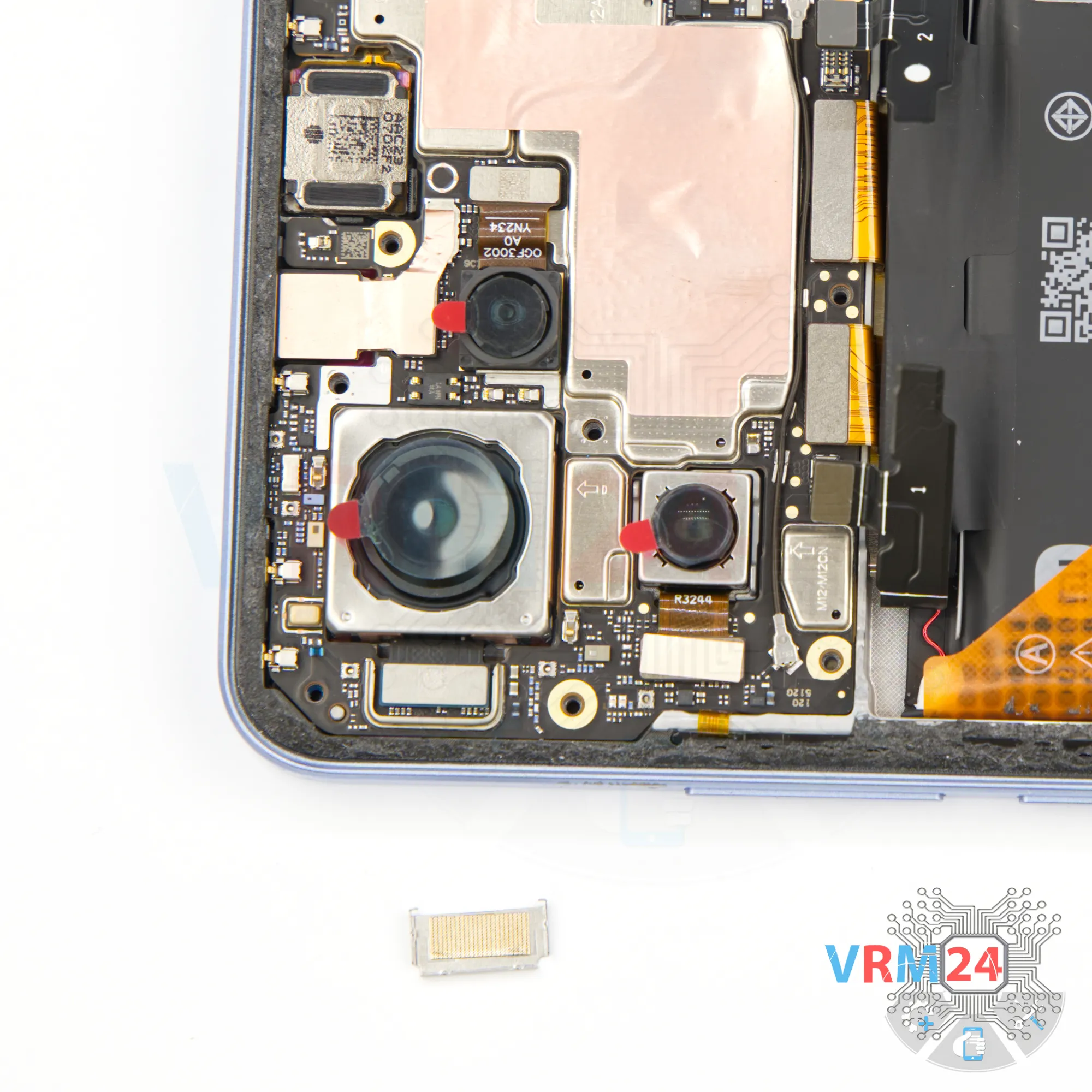

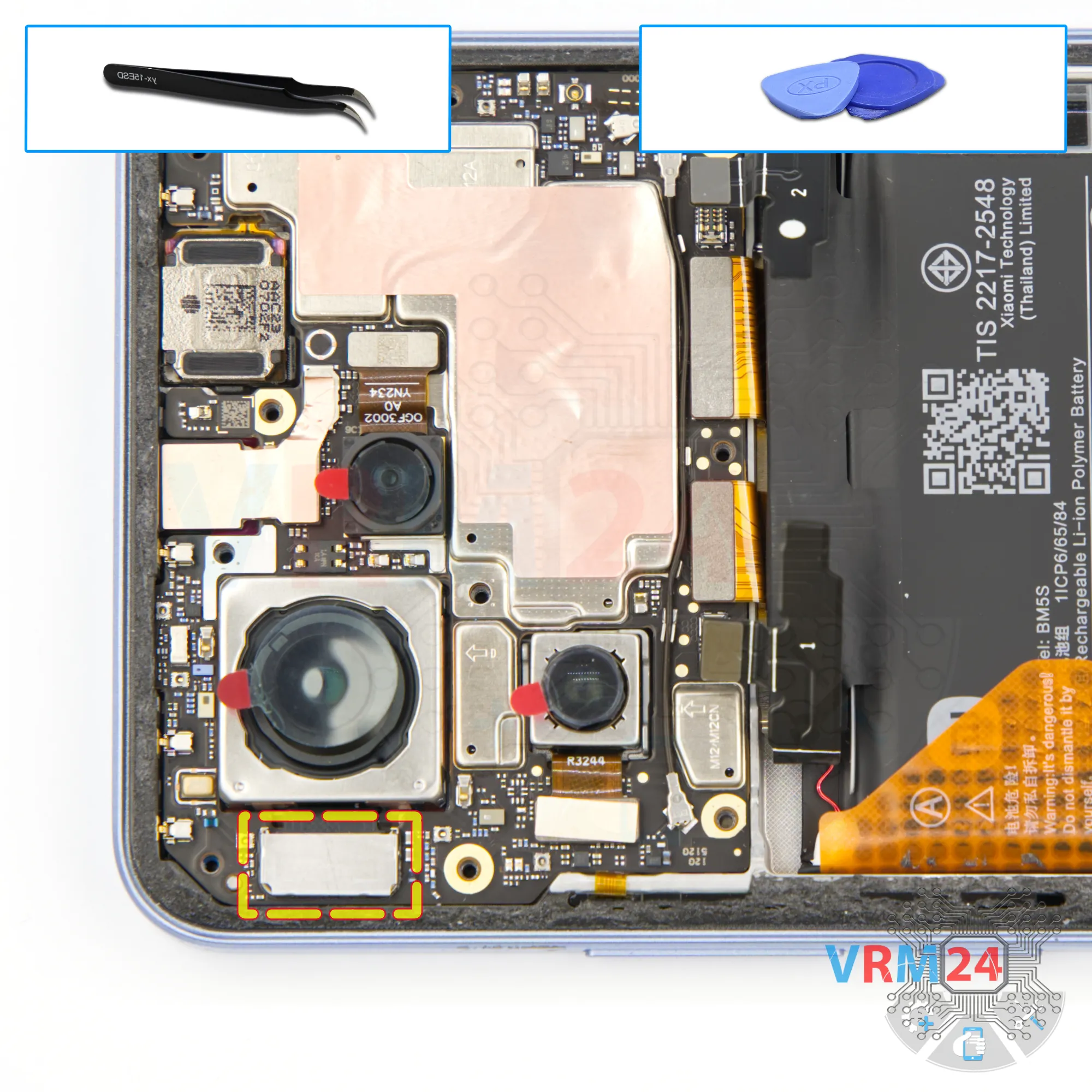

Observe que a câmera traseira principal é fixada por um suporte especial.

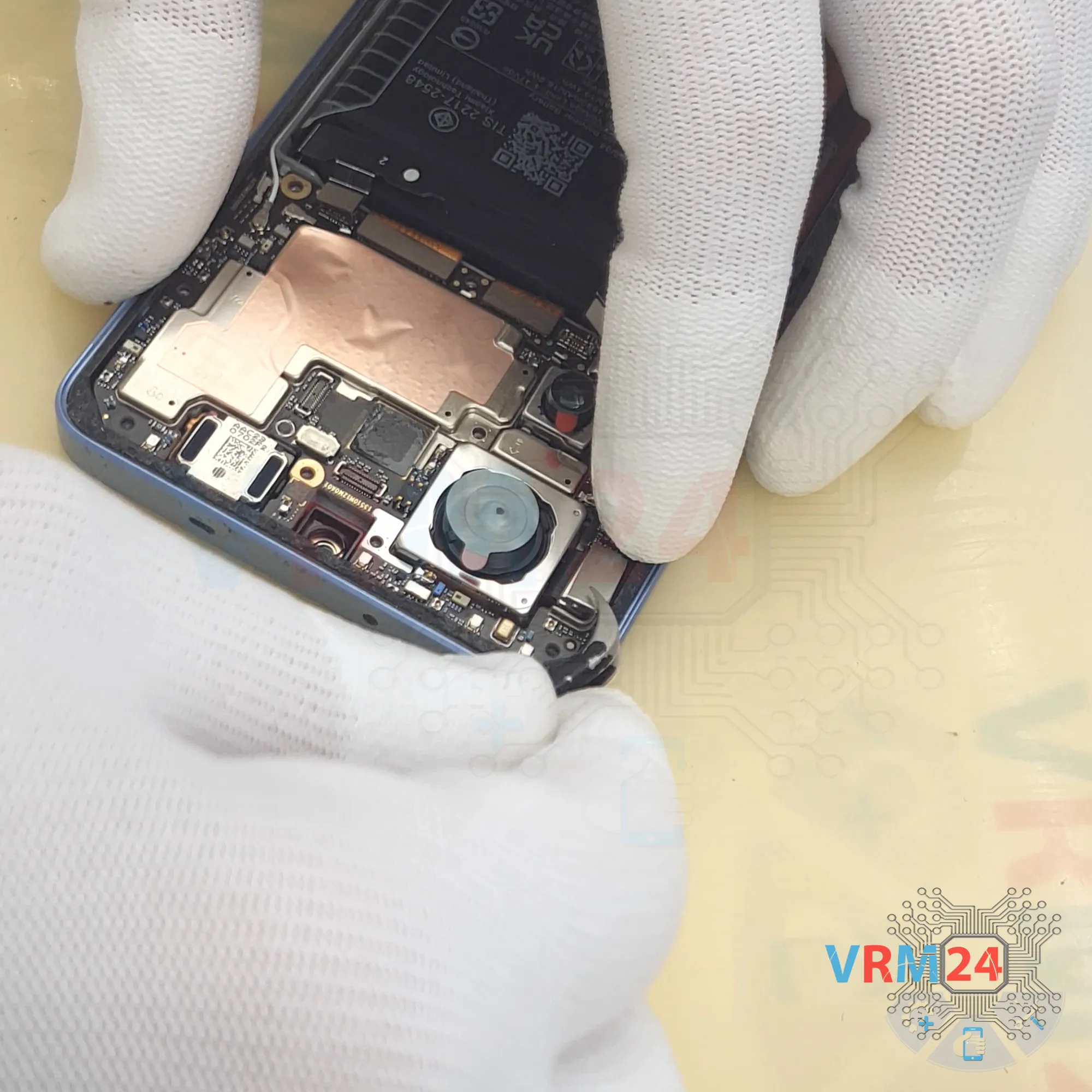

Então, vamos remover o suporte que segura a câmera traseira principal.

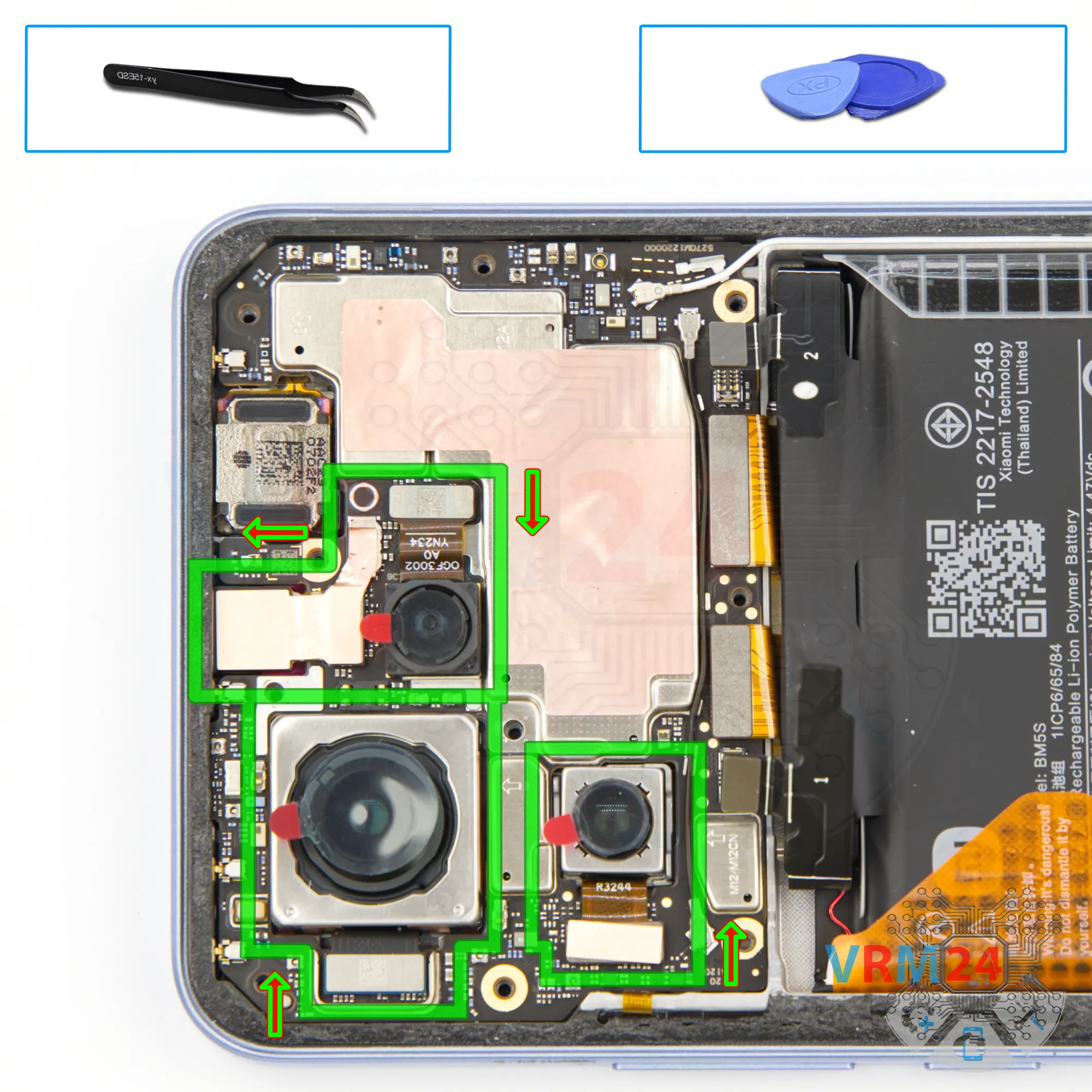

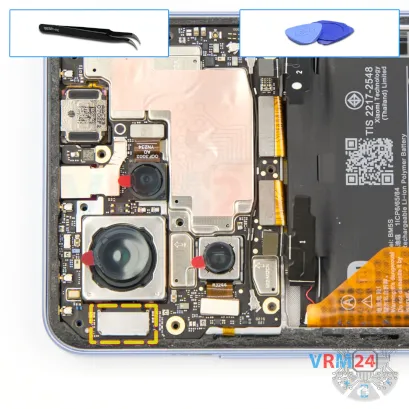

Podemos começar desconectando as câmeras.

Eles estão colados na placa-mãe, então vamos retirá-los cuidadosamente antes de removê-los. E, claro, tomamos nota da sequência e do layout antes de começarmos a levantar.

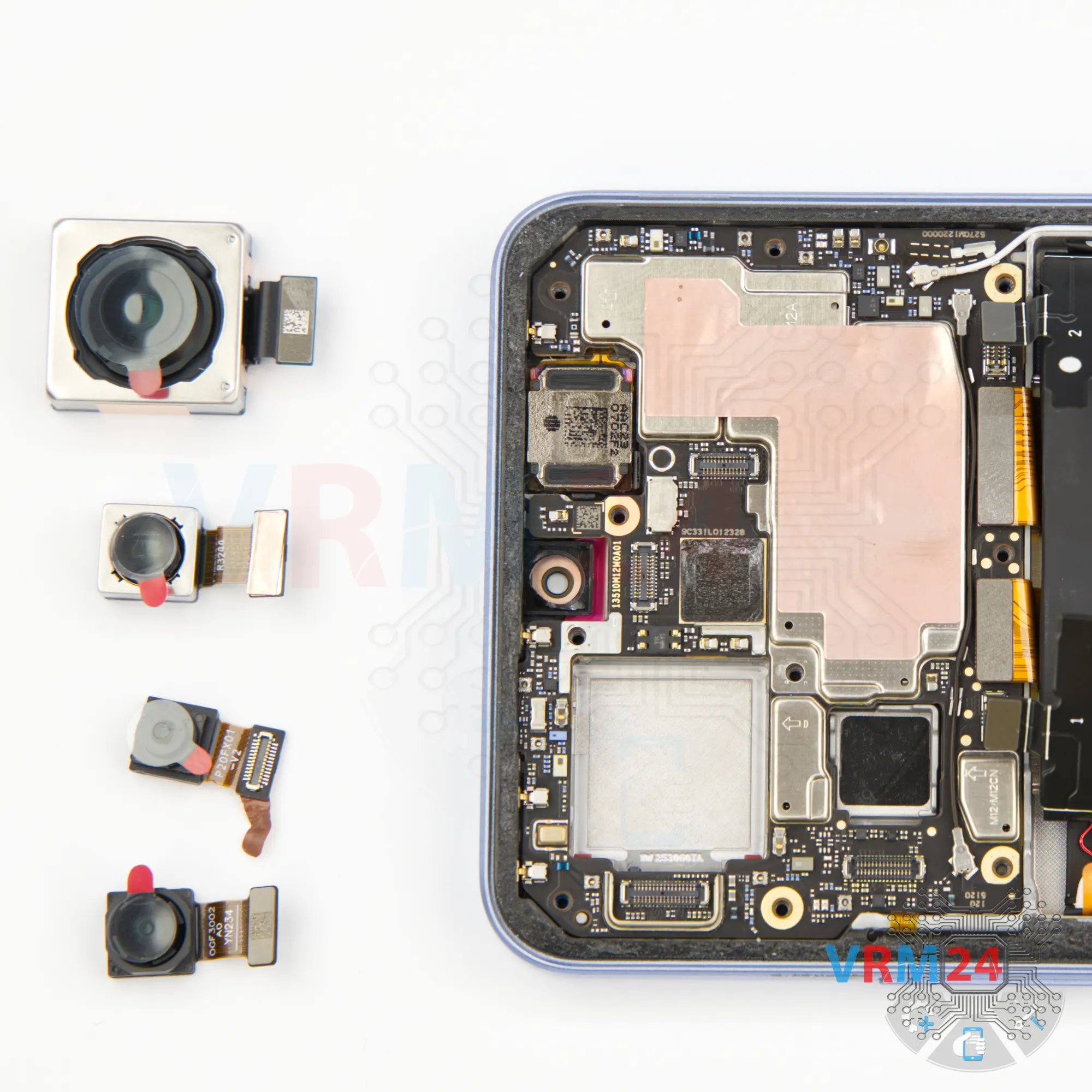

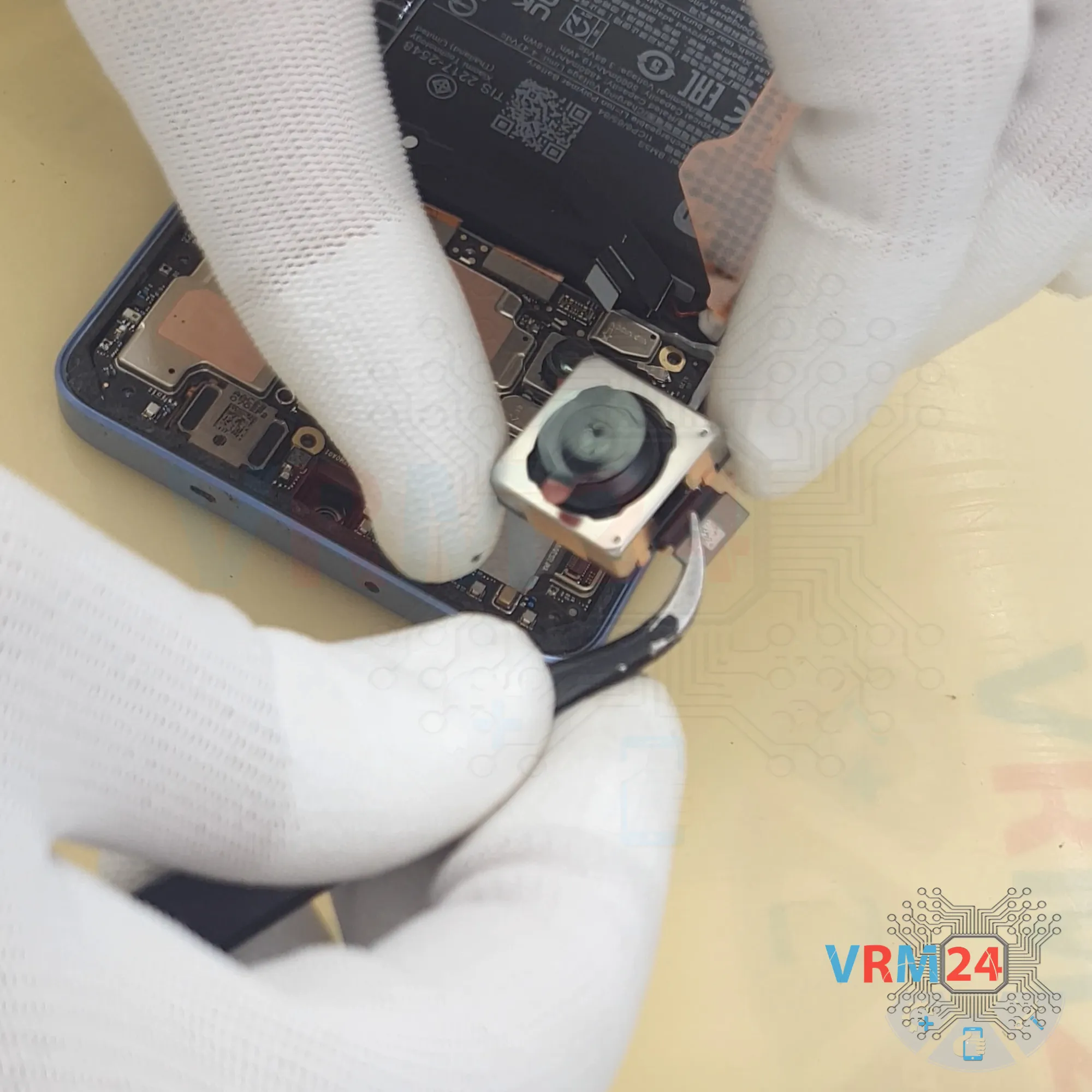

Levante com cuidado as câmeras pelos cabos flexíveis e retire-as da base para soltá-las.

A câmera frontal é fixada na blindagem da placa-mãe com uma folha de cobre dissipadora de calor. É melhor manter esta folha de cobre intacta, pois ajuda na dissipação de calor durante uso futuro.

Desconecte a câmera frontal e cubra a lente com uma película protetora para impedir a entrada de poeira ou detritos. Em seguida, reserve.

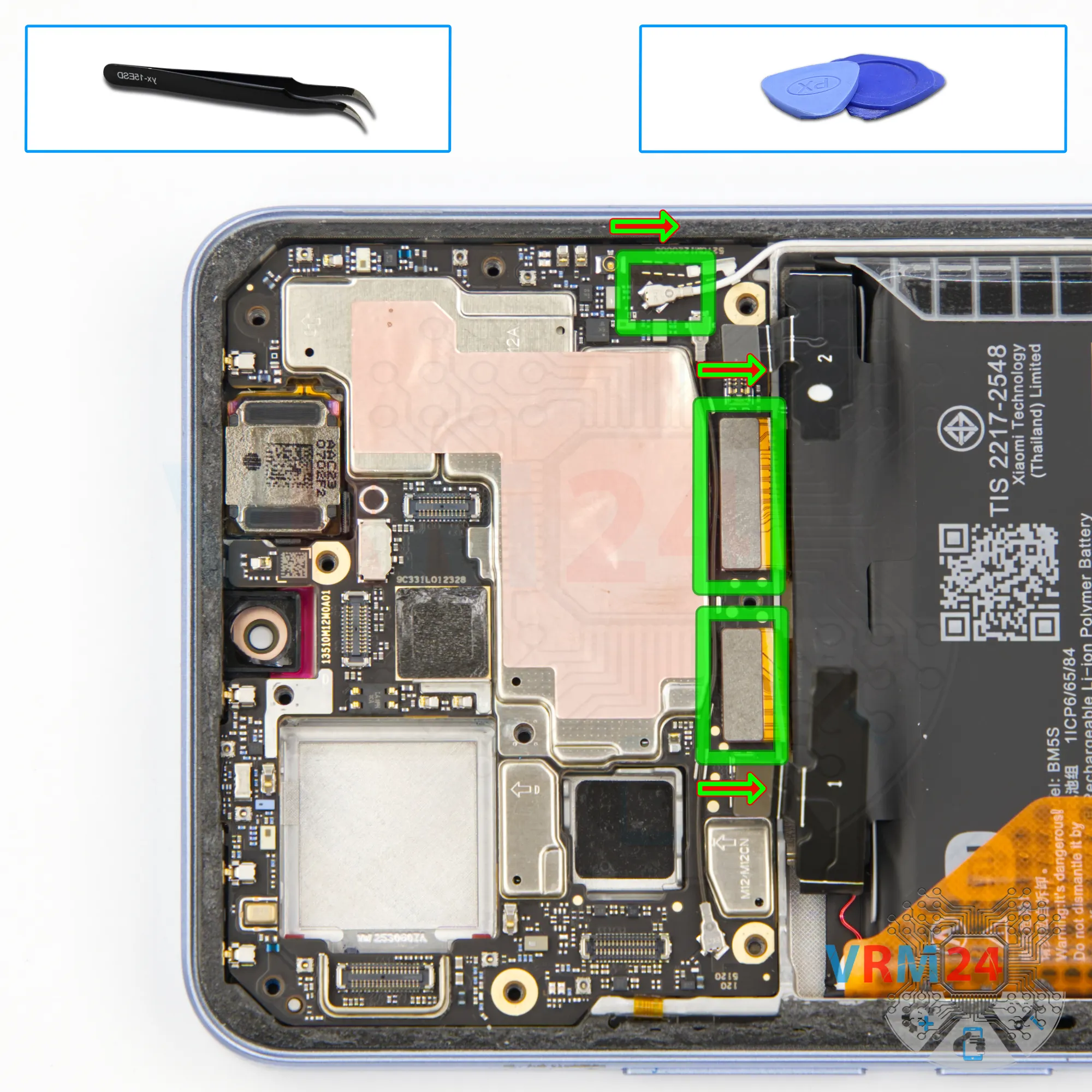

Em seguida, desconectaremos o conector do cabo coaxial, o conector do cabo flexível entre placas e o conector do cabo flexível da placa de carregamento.

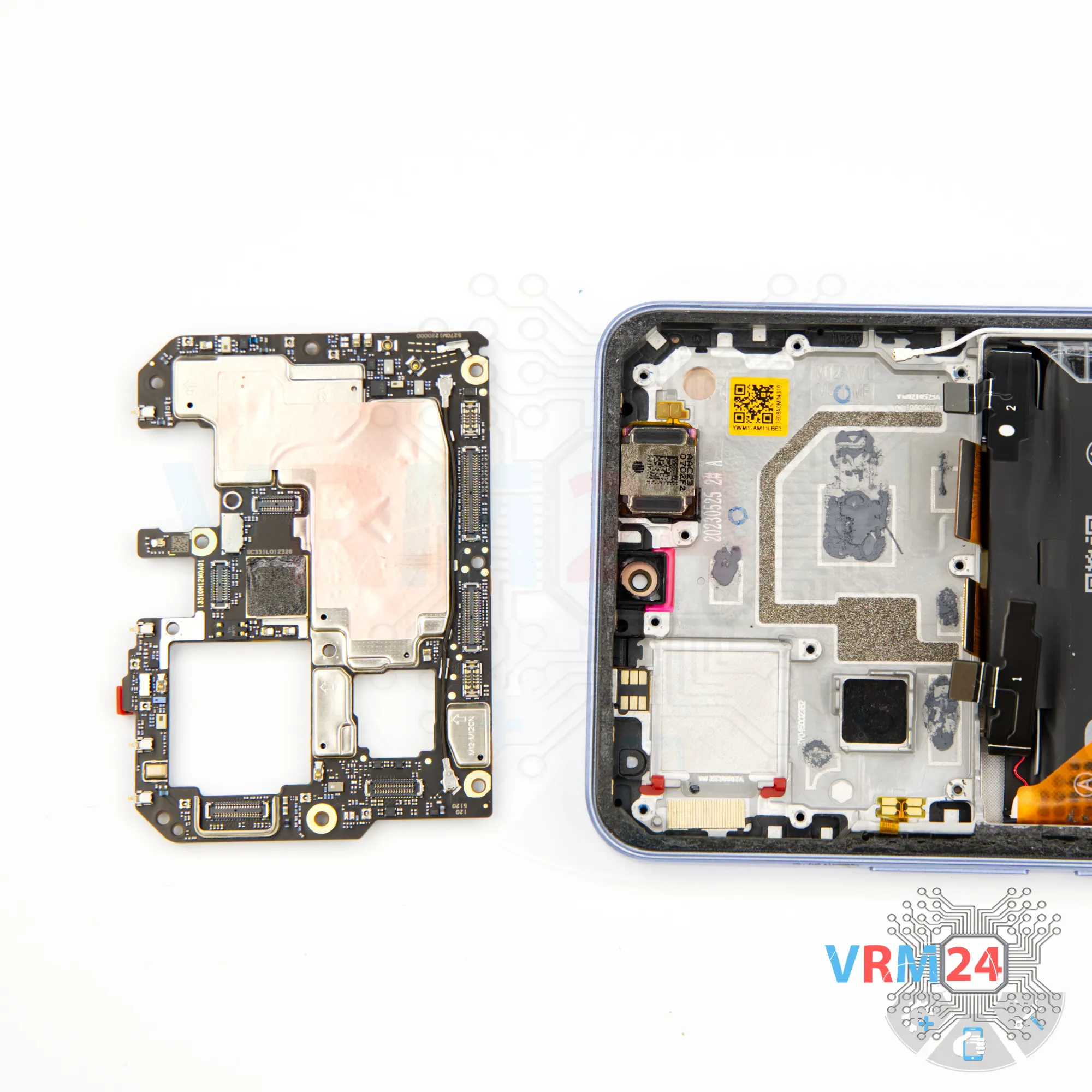

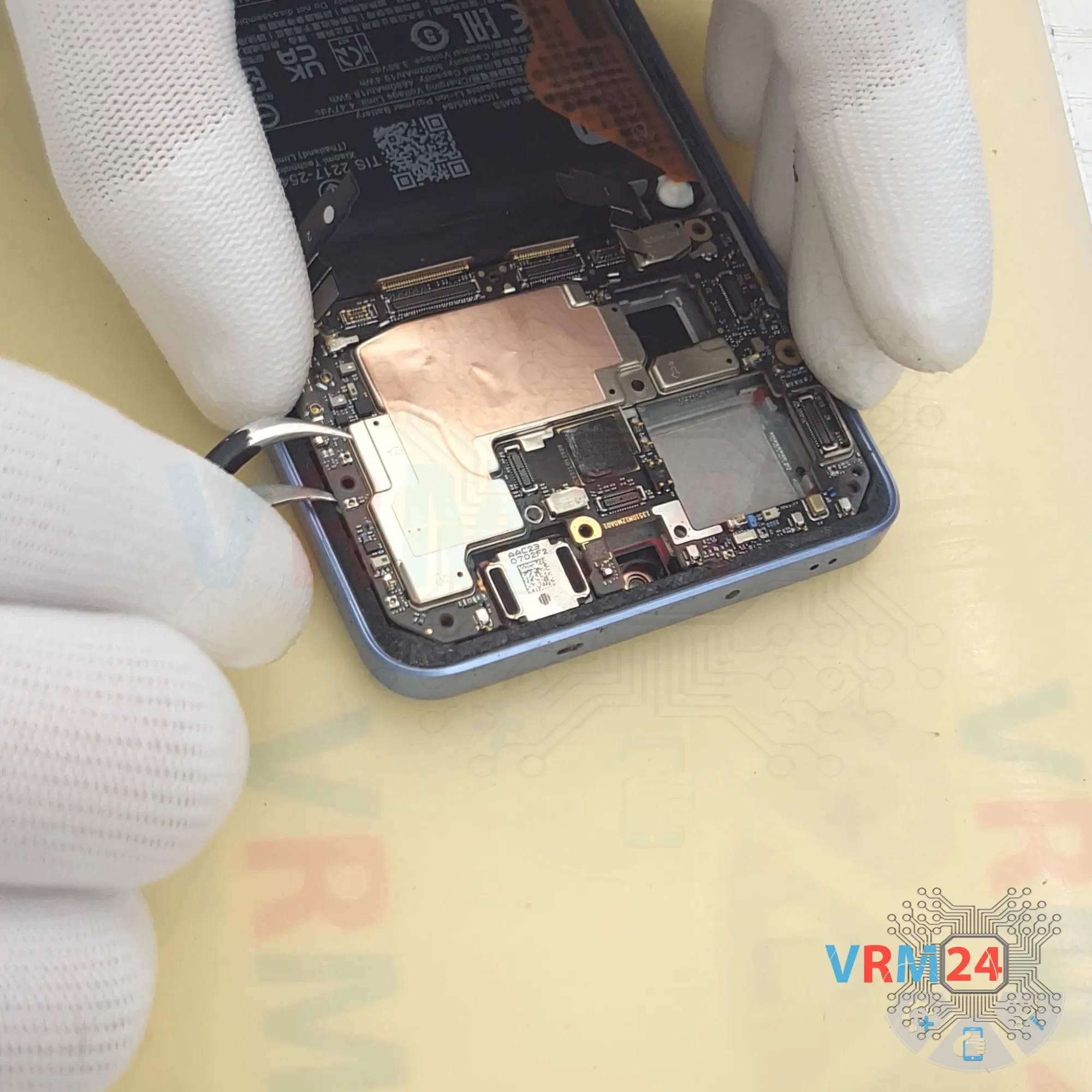

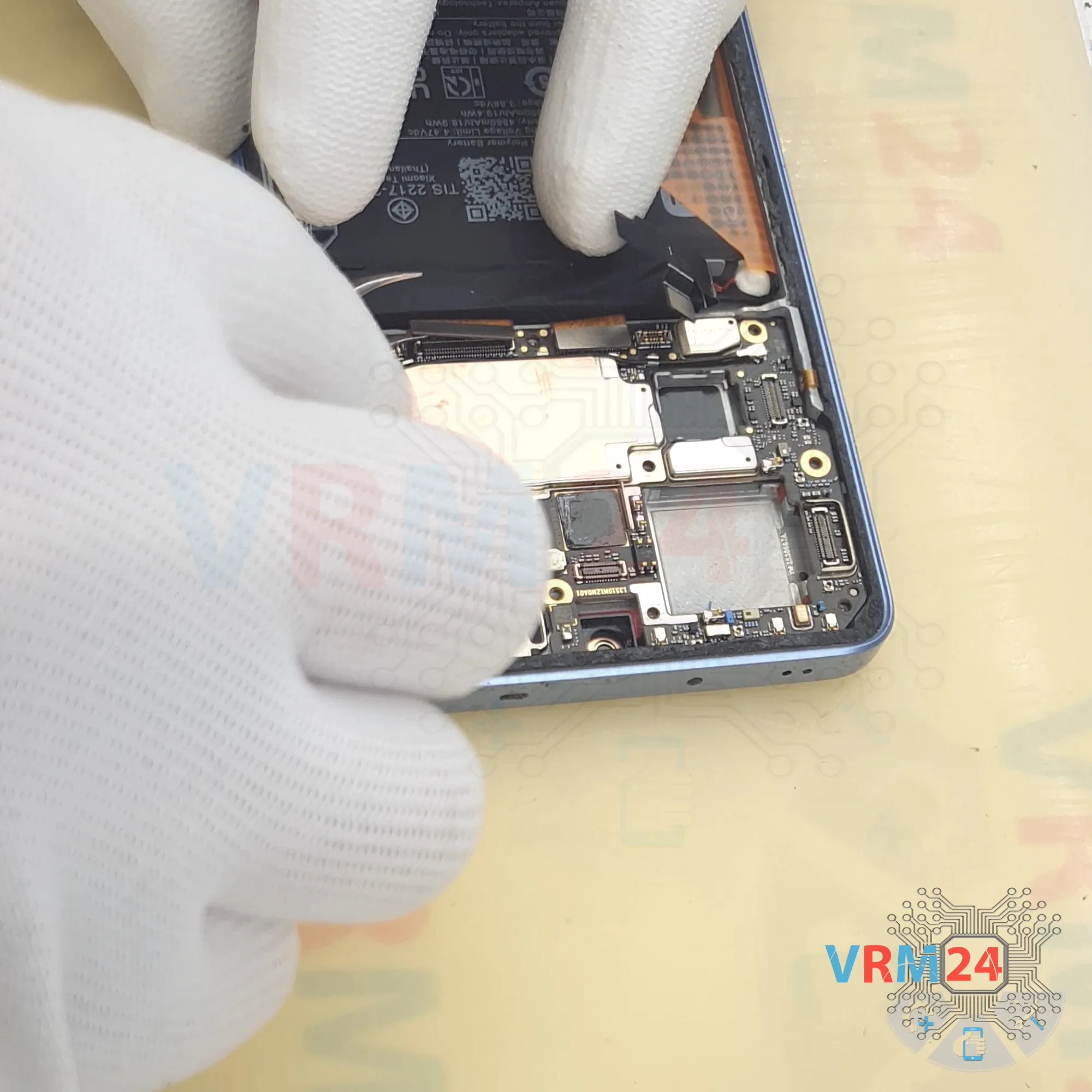

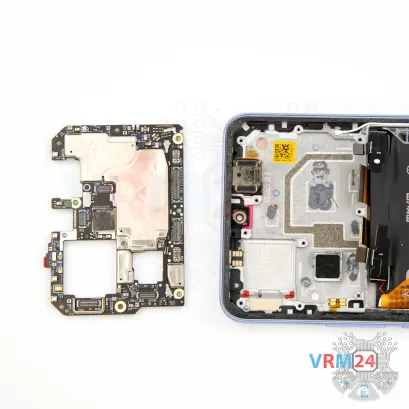

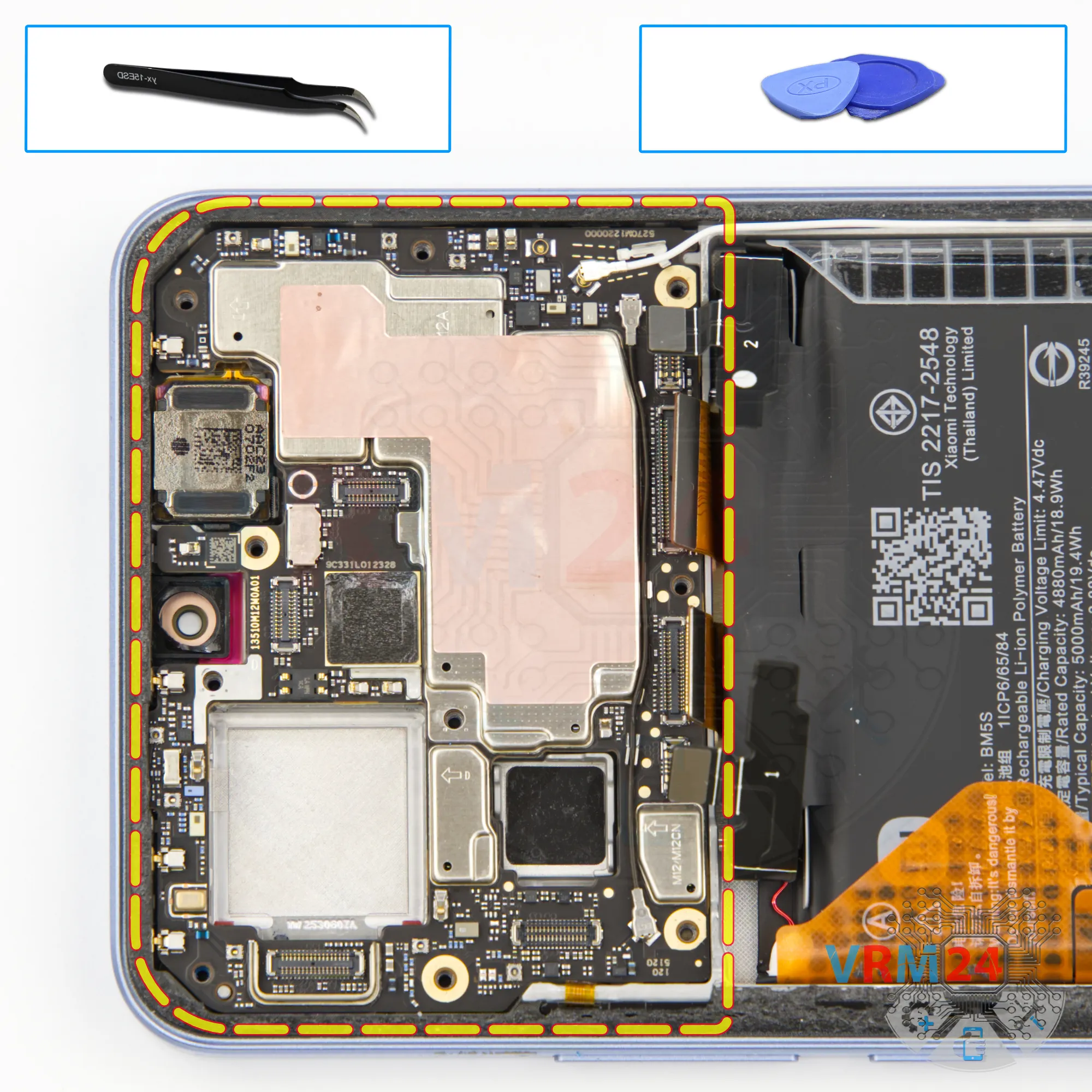

Agora podemos remover a placa-mãe.

Encontre o local certo para levantá-lo com cuidado — certifique-se de que nenhum conector ou cabo esteja no caminho.

Não se apresse nem use força, e a prancha ainda pode estar presa pela pasta térmica na parte de trás.

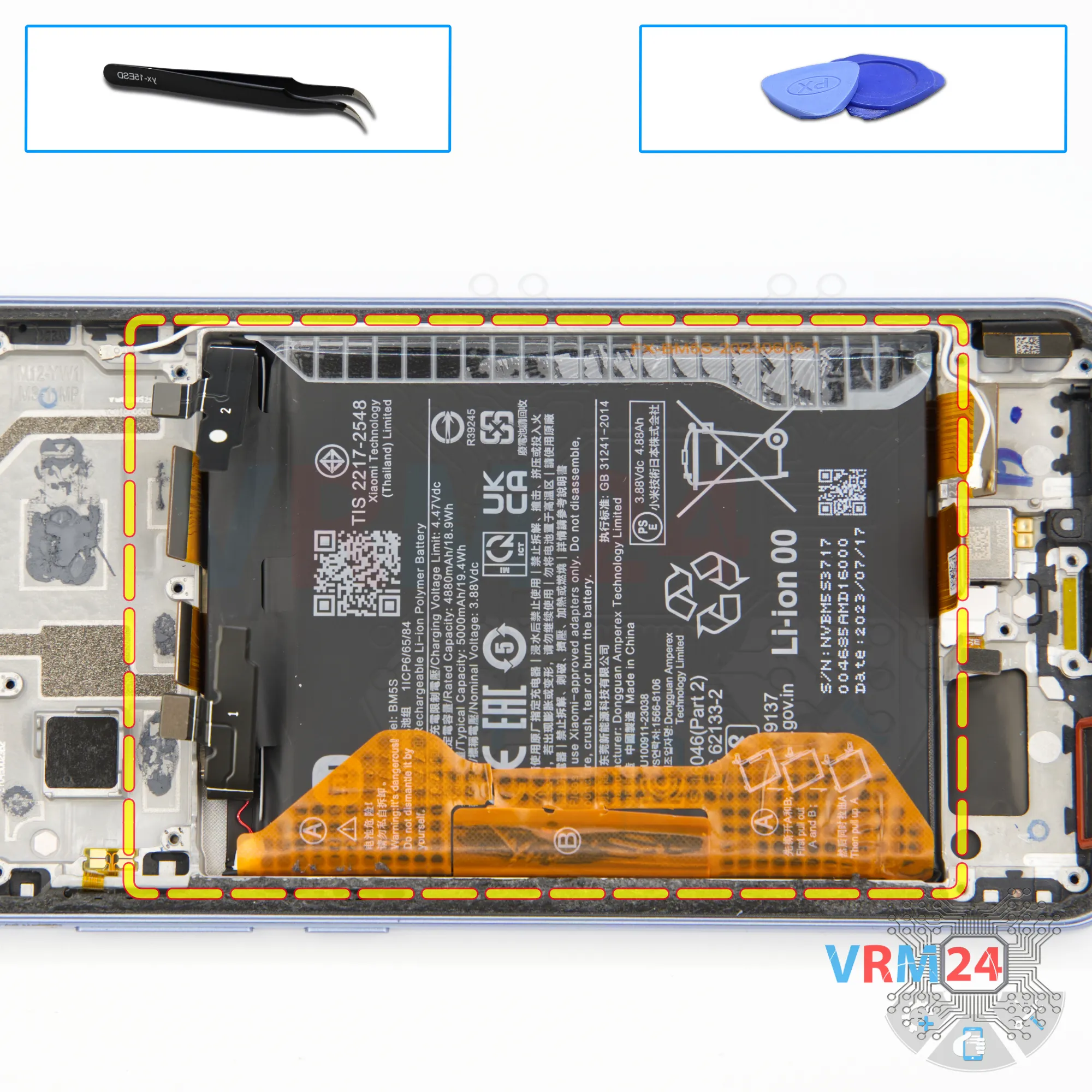

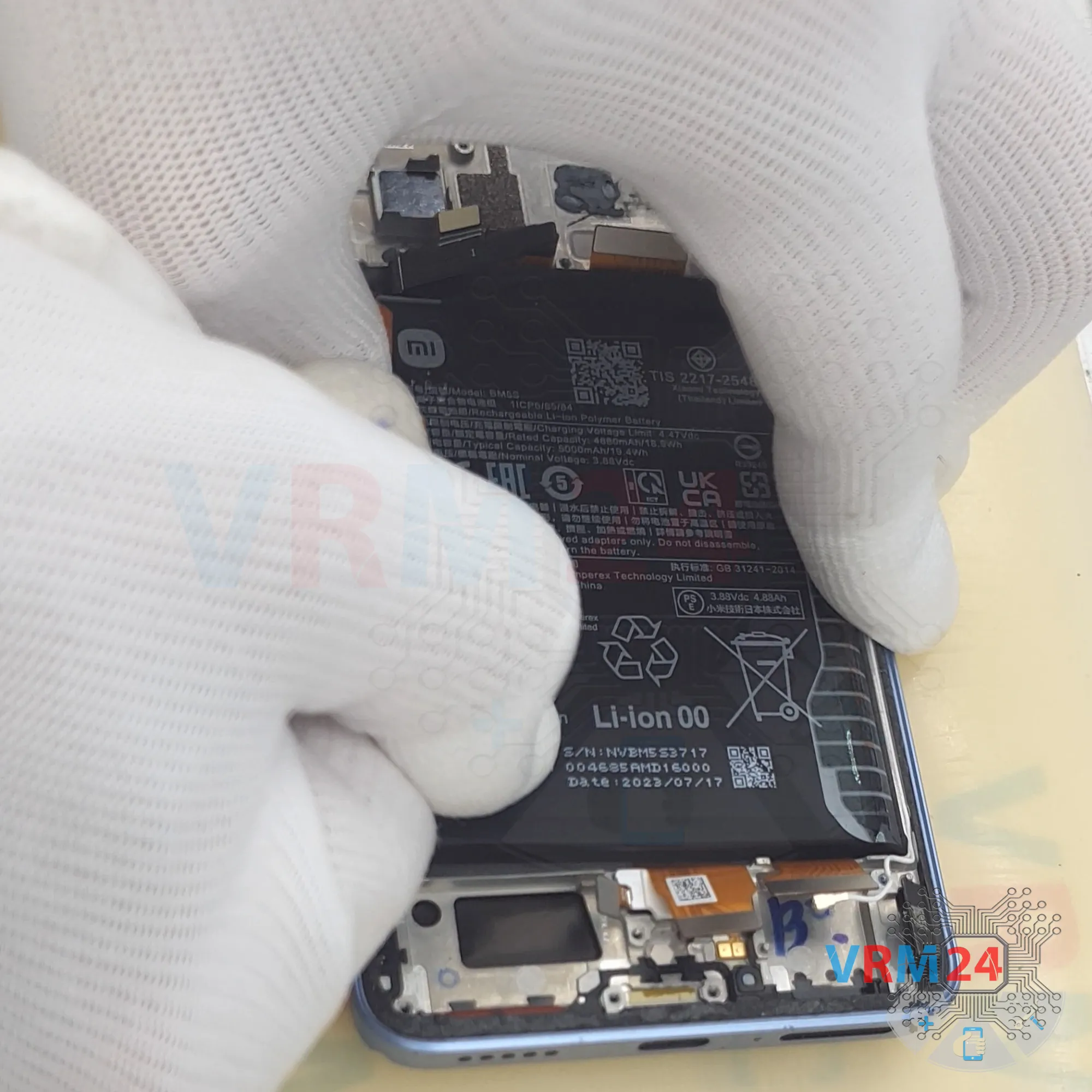

Finalmente, vamos remover a bateria.

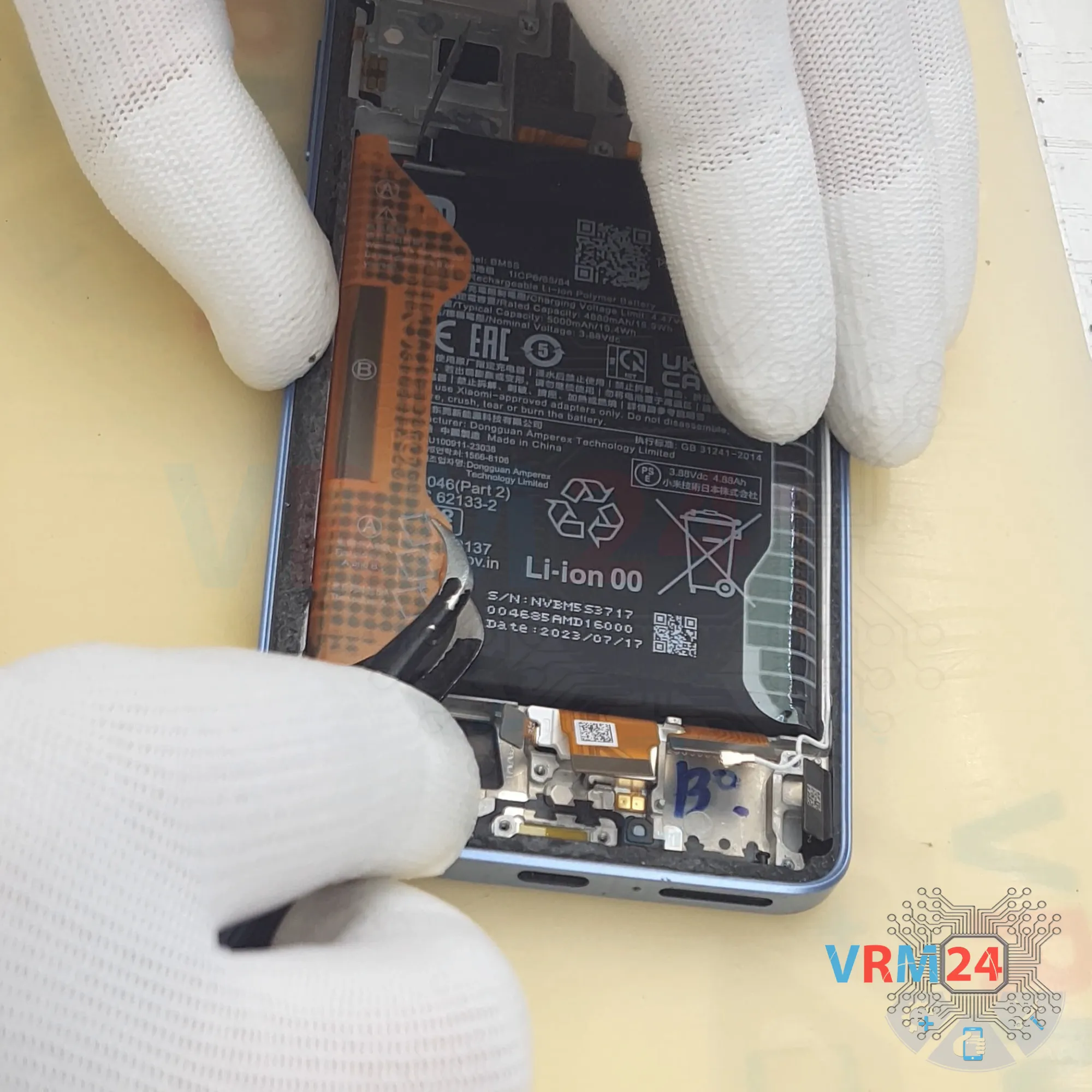

Como de costume na Xiaomi, há duas abas marrons. Levante e dobre-os com cuidado para fora.

E certifique-se de que eles não rasguem.

E certifique-se de ler o texto nas abas de puxar, porque em alguns telefones, as abas de cada lado funcionam de maneira diferente — eles nem sempre aparecem da mesma maneira.

Neste caso, precisamos puxar as abas laterais para cima para liberar a bateria.

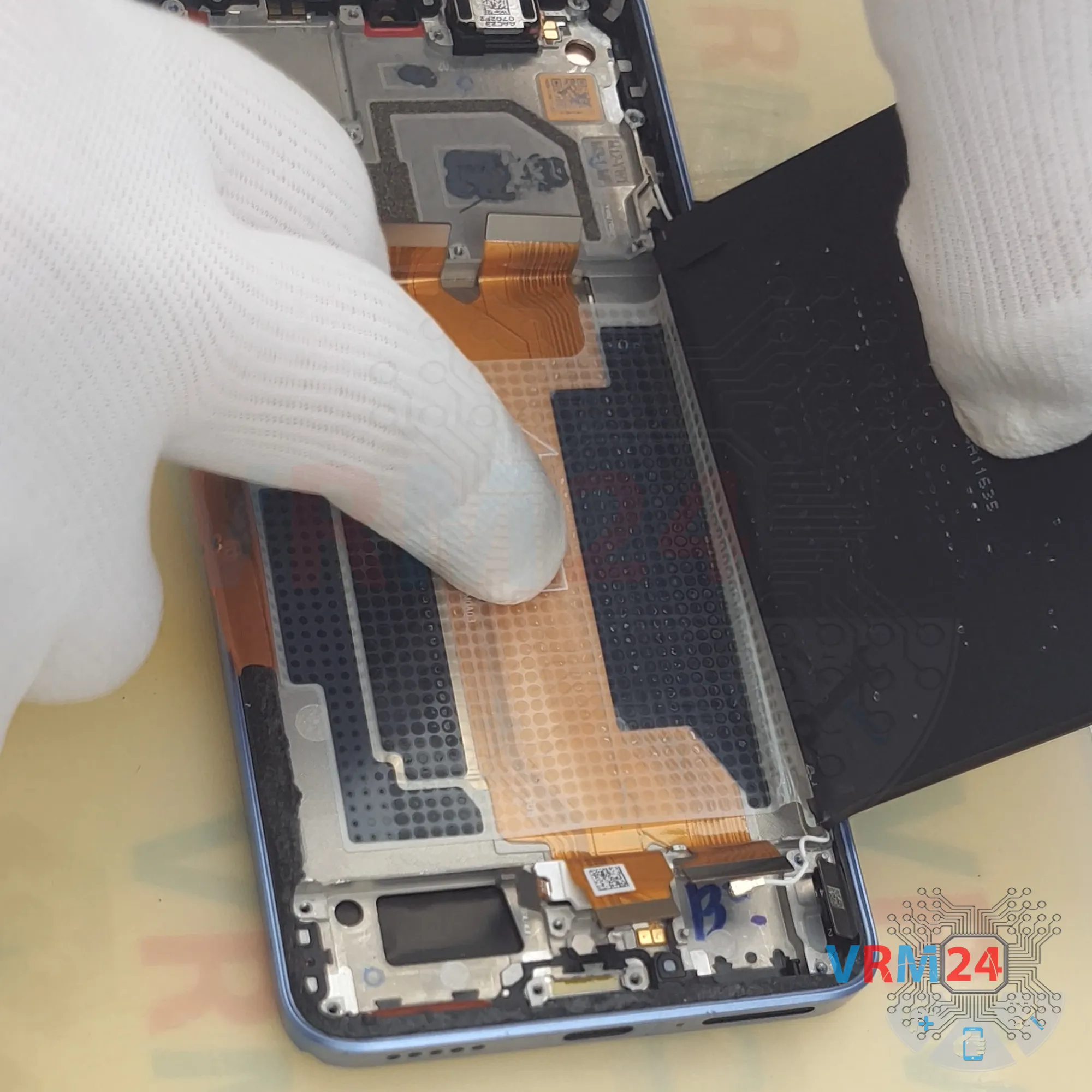

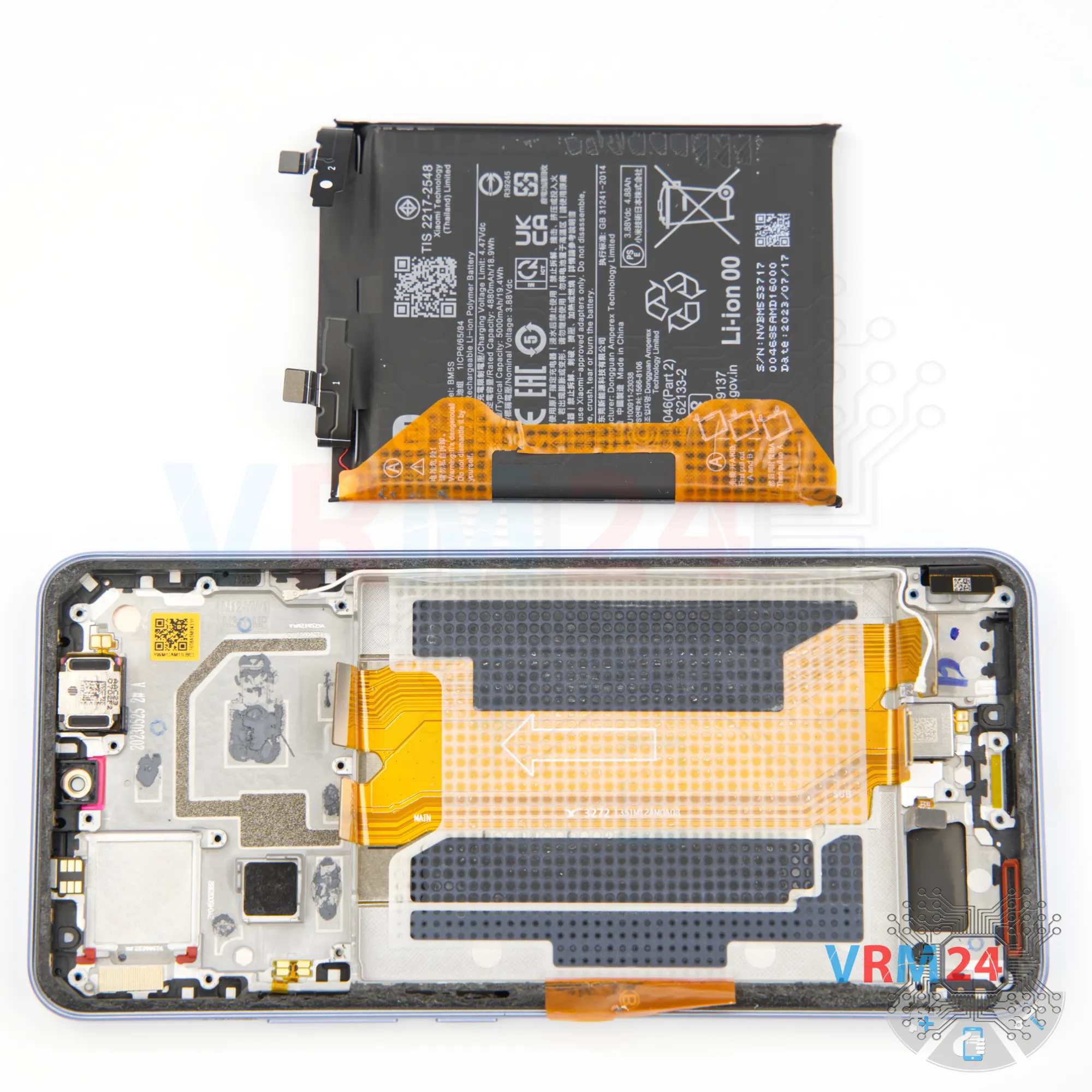

Puxe com cuidado e a bateria se soltará.

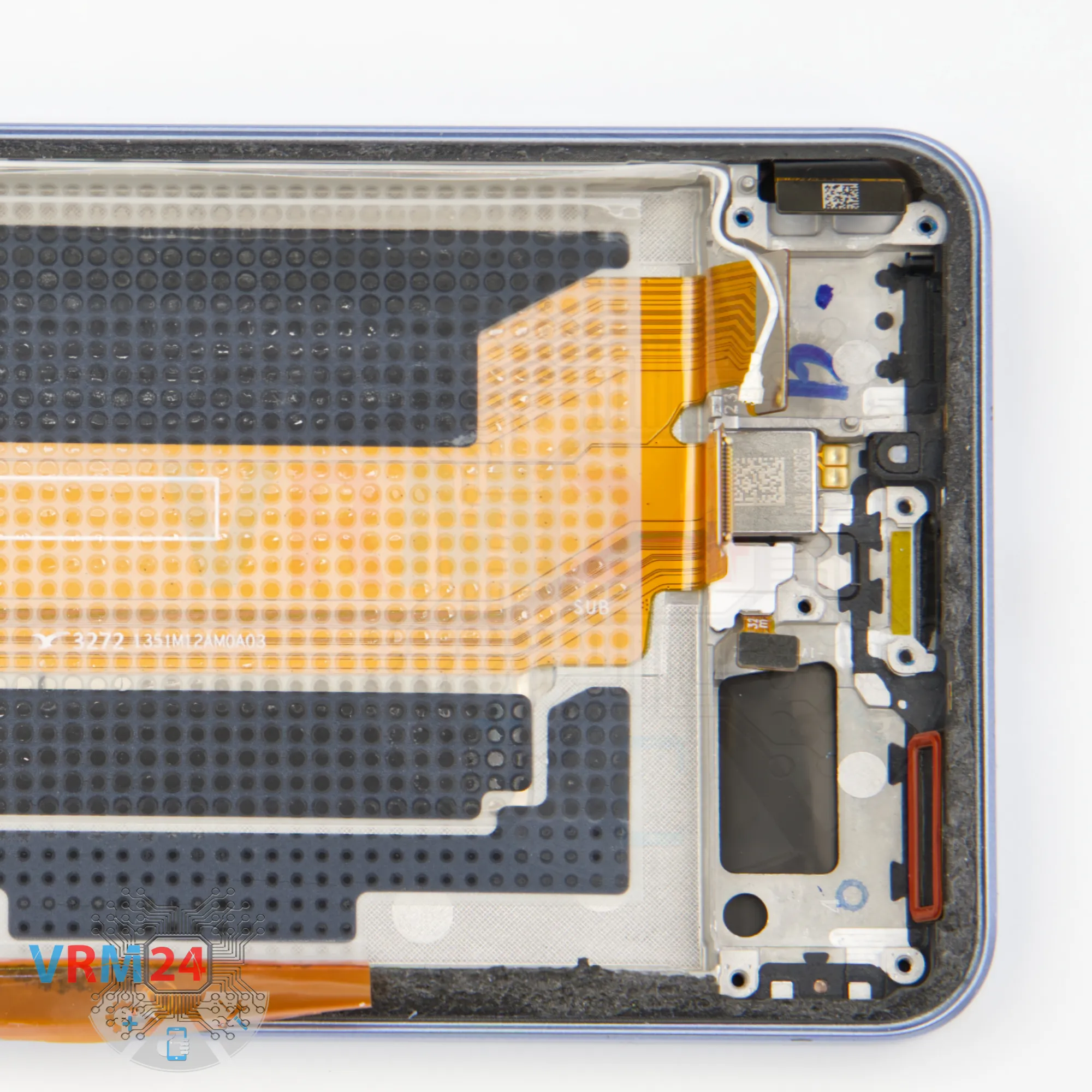

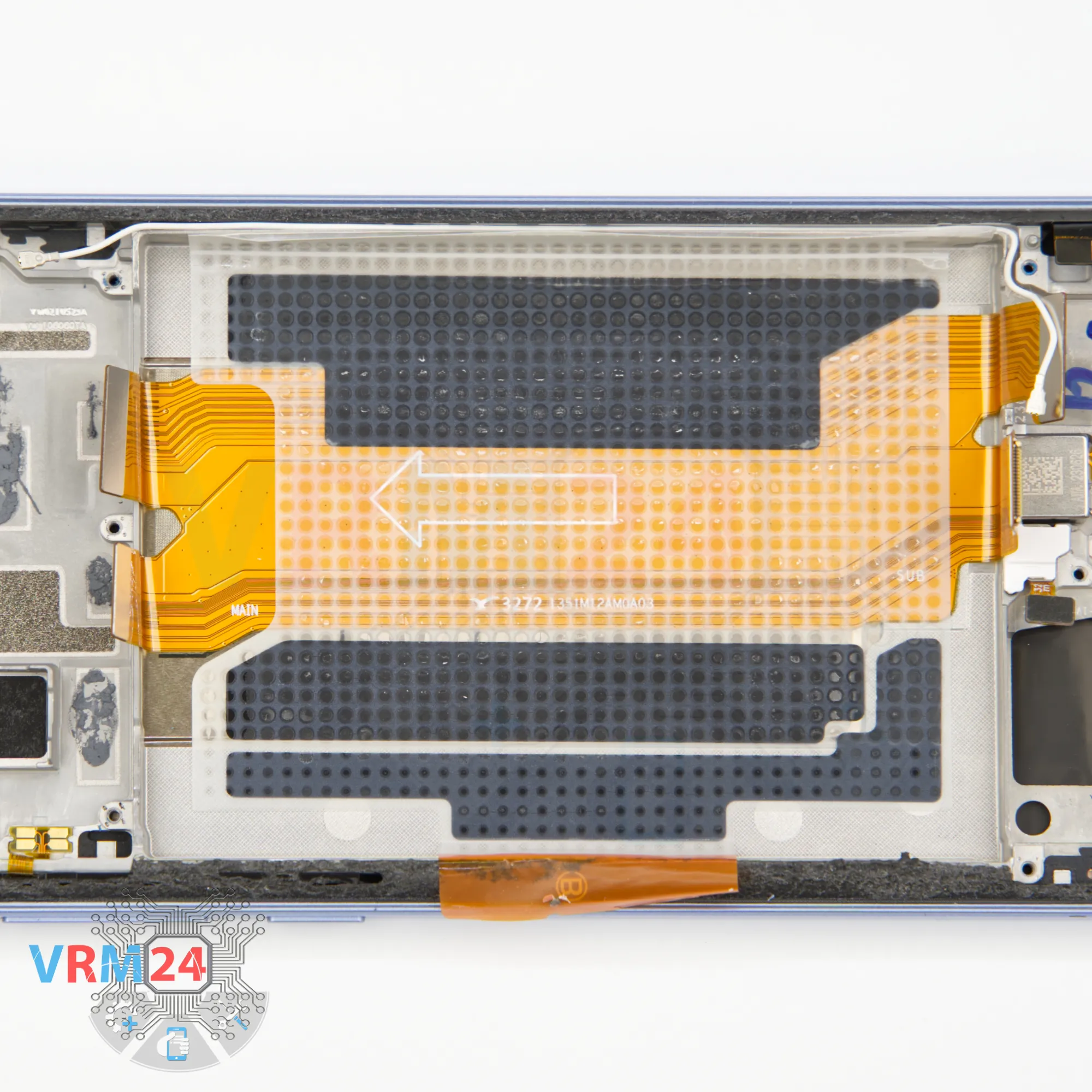

Embaixo dela, há uma camada protetora transparente cobrindo os cabos flexíveis entre placas.

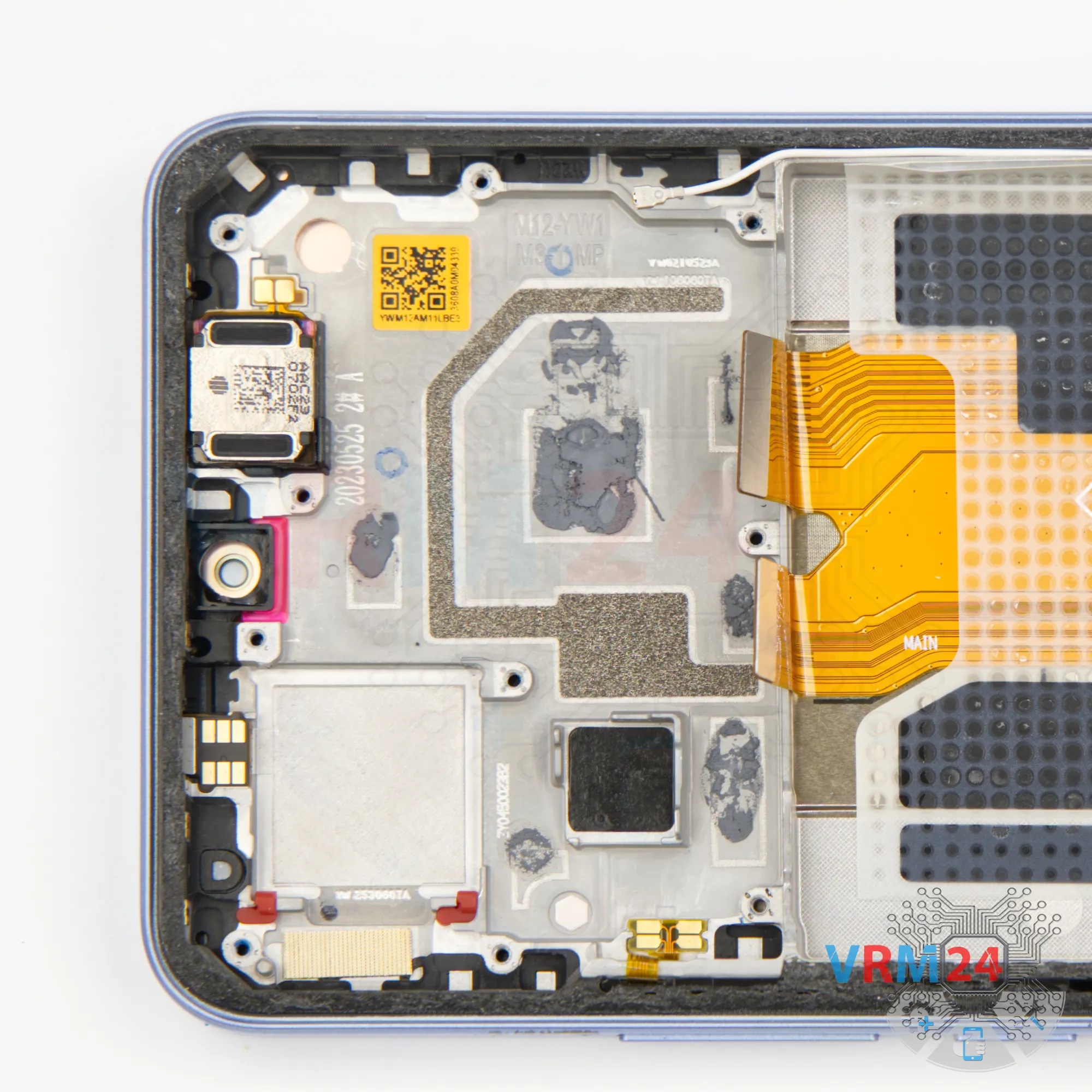

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, motor de vibração, cabos.
