Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Mi 11 Lite (Xiaomi Mi 11 Lite M2101K9AG) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 1/1

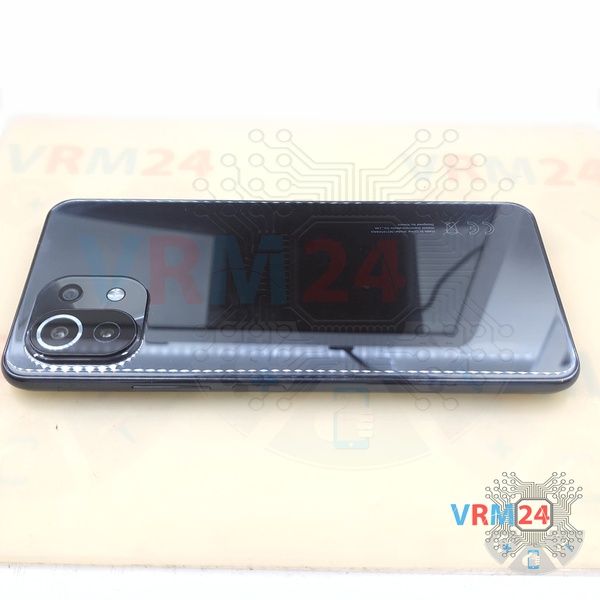

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 2/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 2/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 2/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 2/4

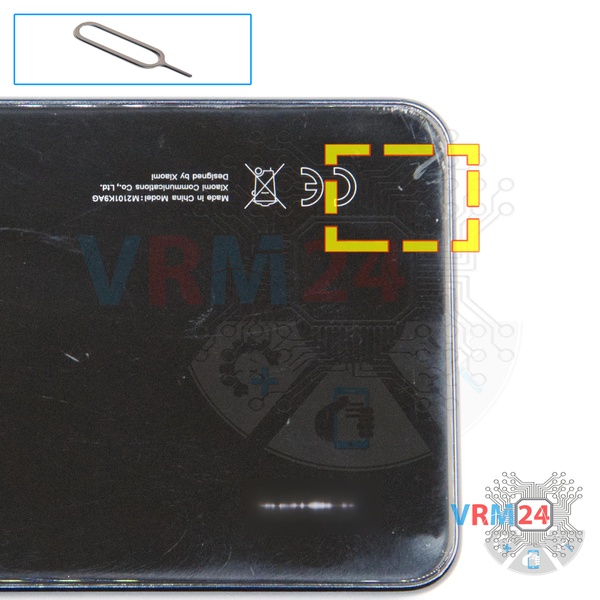

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 3/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 3/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 3/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 3/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 3/5

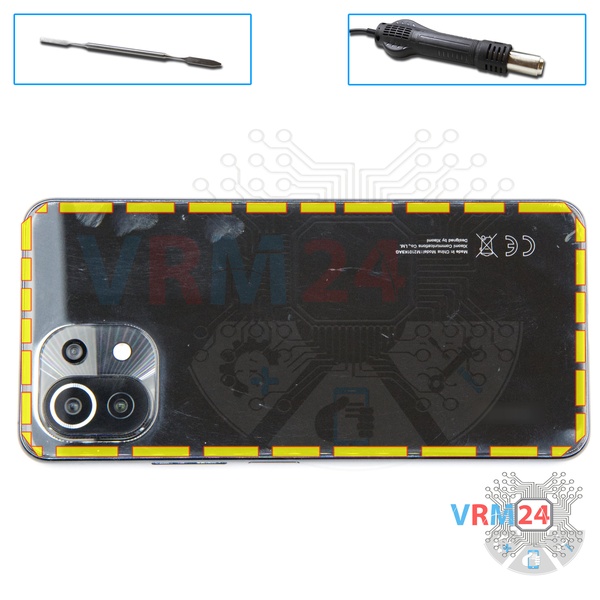

Passo 3. Abrir a tampa traseira

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50° C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 4/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 4/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 4/3

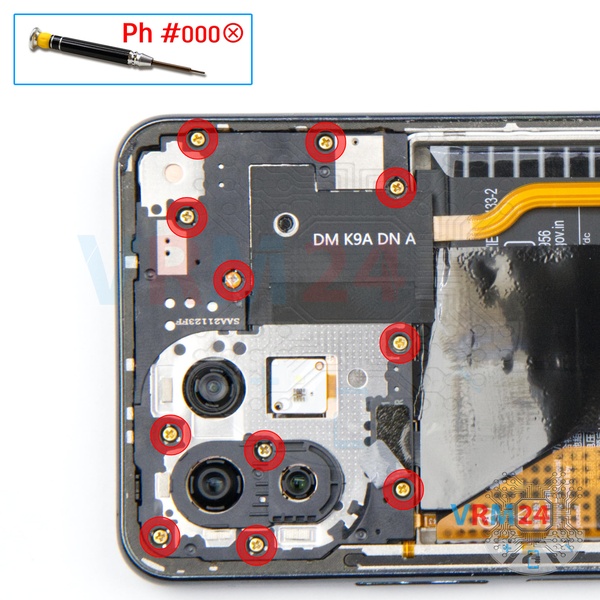

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte 13 parafusos.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 5/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 5/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 5/3

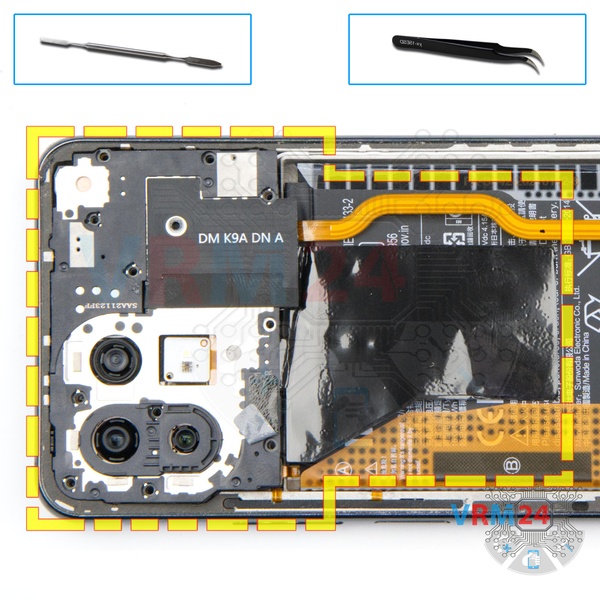

Passo 5. Abrir a tampa

Remova a tampa. A tampa protege a placa de circuito impresso (PCB). Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito na placa de circuito impresso.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 6/1

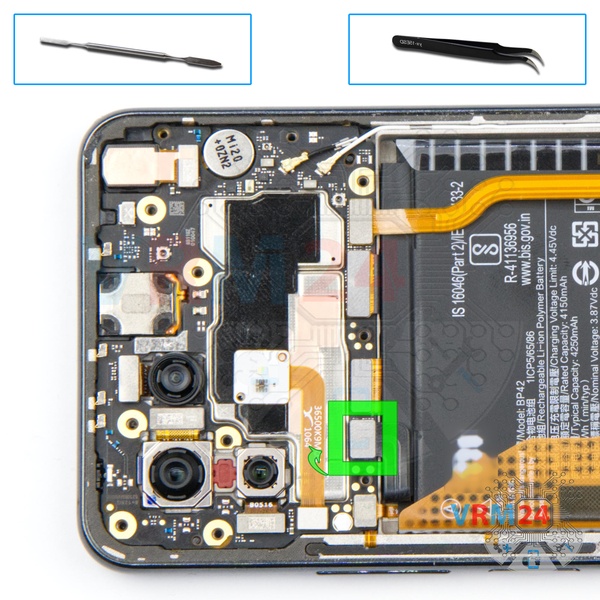

Passo 6. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível.

ℹ️️ O modelo Xiaomi Mi 11 Lite possui uma bateria BP42 com capacidade de 4250 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 7/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 7/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 7/3

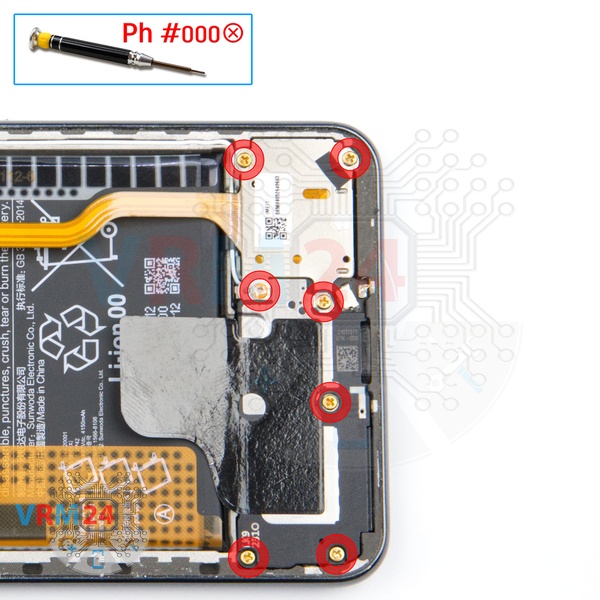

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 7 parafusos.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 8/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 8/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 8/3

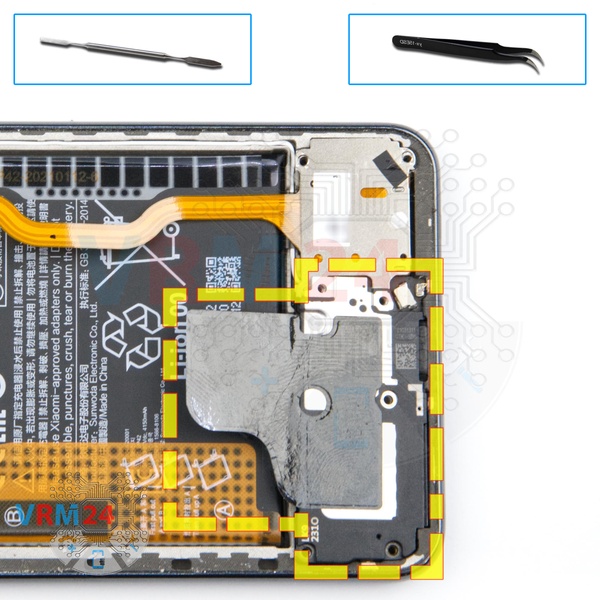

Passo 8. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 9/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 9/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 9/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 9/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 9/5

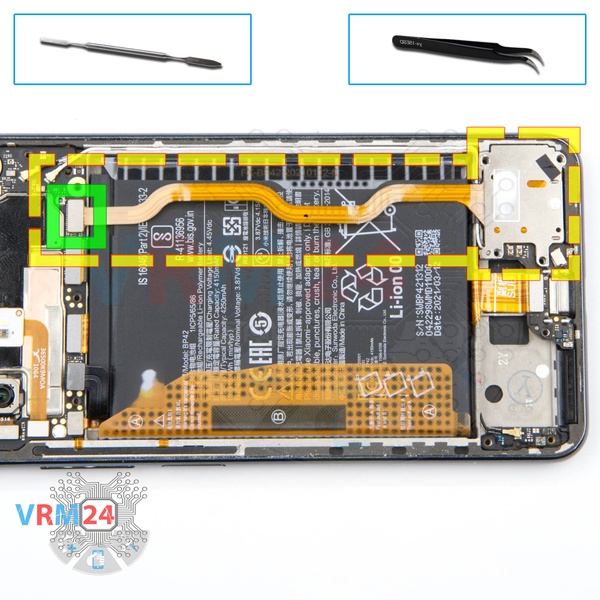

Passo 9. Retirar o titular do cartão

Levante o conector e remova o longo cabo serpente com um suporte para cartões.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 10/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 10/2

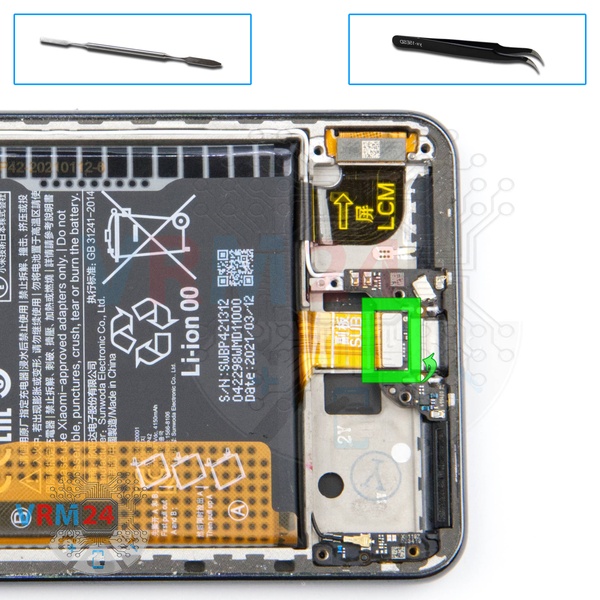

Passo 10. Desligar o conector

Desconecte o conector do cabo entre placas.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 11/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 11/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 11/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 11/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 11/5

Passo 11. Retirar a placa filha

Pegue nas bordas, vire a placa secundária. Desconecte da subplaca o conector do cabo coaxial e remova a placa.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 12/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 12/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 12/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 12/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 12/5

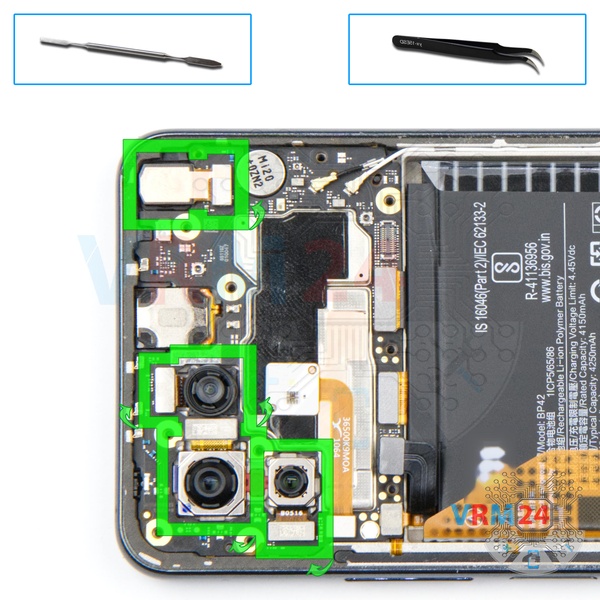

Passo 12. Retirar as câmaras

Levante os conectores e remova três câmeras traseiras e uma câmera frontal (selfie),


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 13/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 13/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 13/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 13/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 13/5

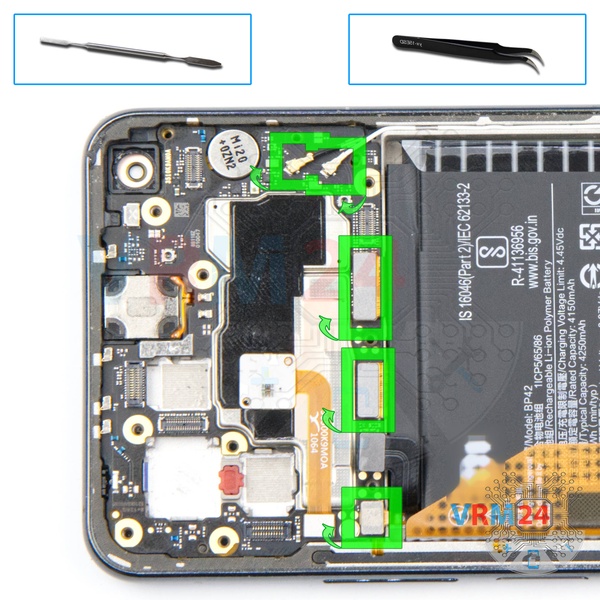

Passo 13. Desconectar os conectores

Levante os conectores do cabo dos botões de volume de energia, cabo do módulo de exibição, cabo entre placas e dois cabos coaxiais.

⚠️ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 14/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 14/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 14/3 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 14/4 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 14/5

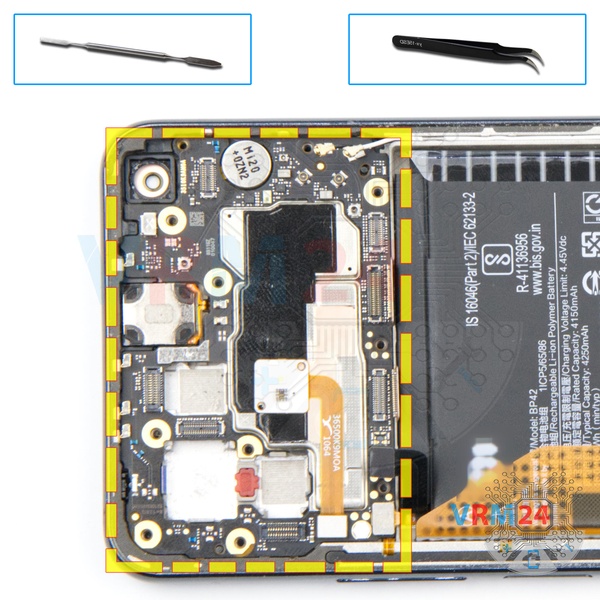

Passo 14. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 15/1 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 15/2 Como desmontar Xiaomi Mi 11 Lite por si mesmo, Passo 15/3

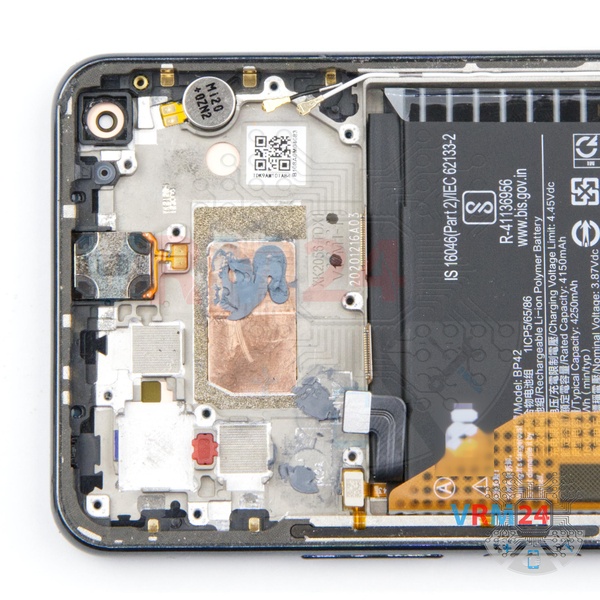

Passo 15. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido, bateria e motor de vibração.

Instruções detalhadas de desmontagem do Xiaomi Mi 11 Lite no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Mi 11 Lite — Xiaomi Mi 11 Lite M2101K9AG lançado para mercados em diferentes países.
