Desmontagem/Reparar do dispositivo móvel Xiaomi Mi 3 com a descrição de cada passo e o conjunto de ferramentas necessárias.

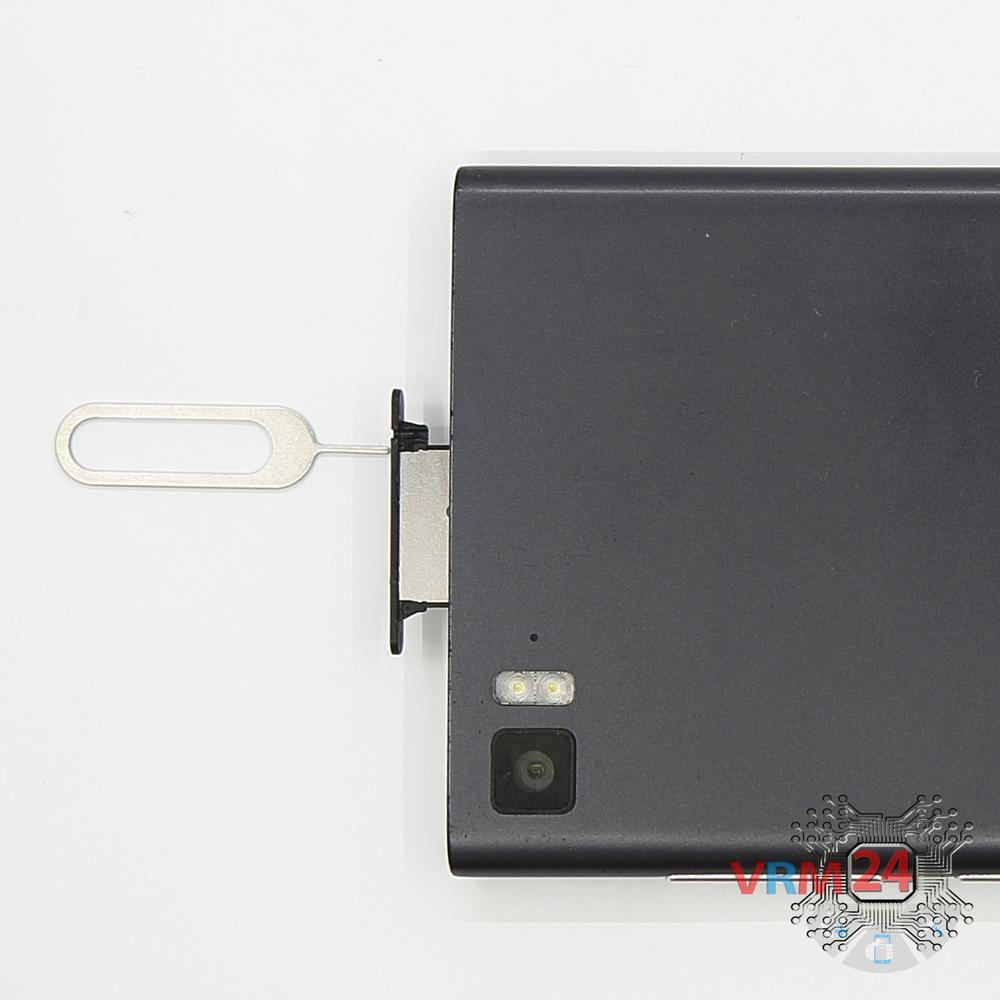

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja de cartões SIM para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse/retire os dois parafusos na extremidade do telefone.

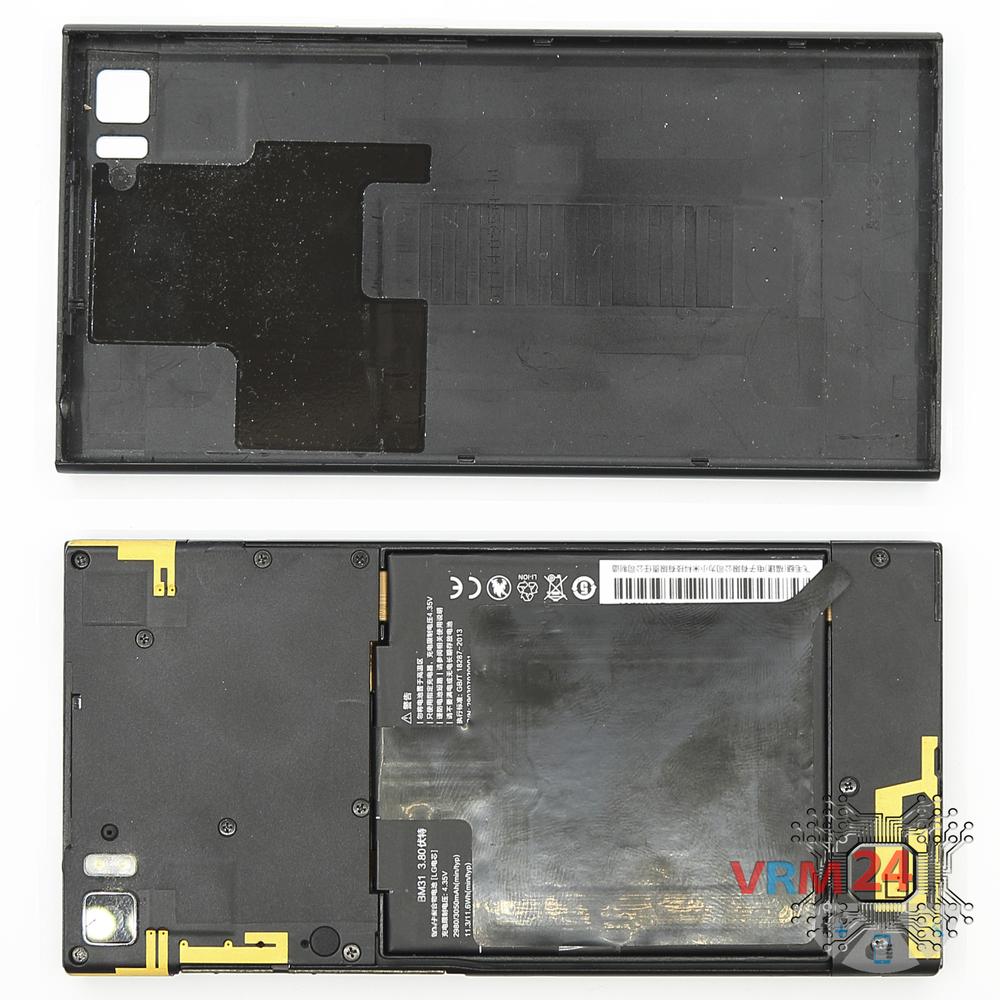

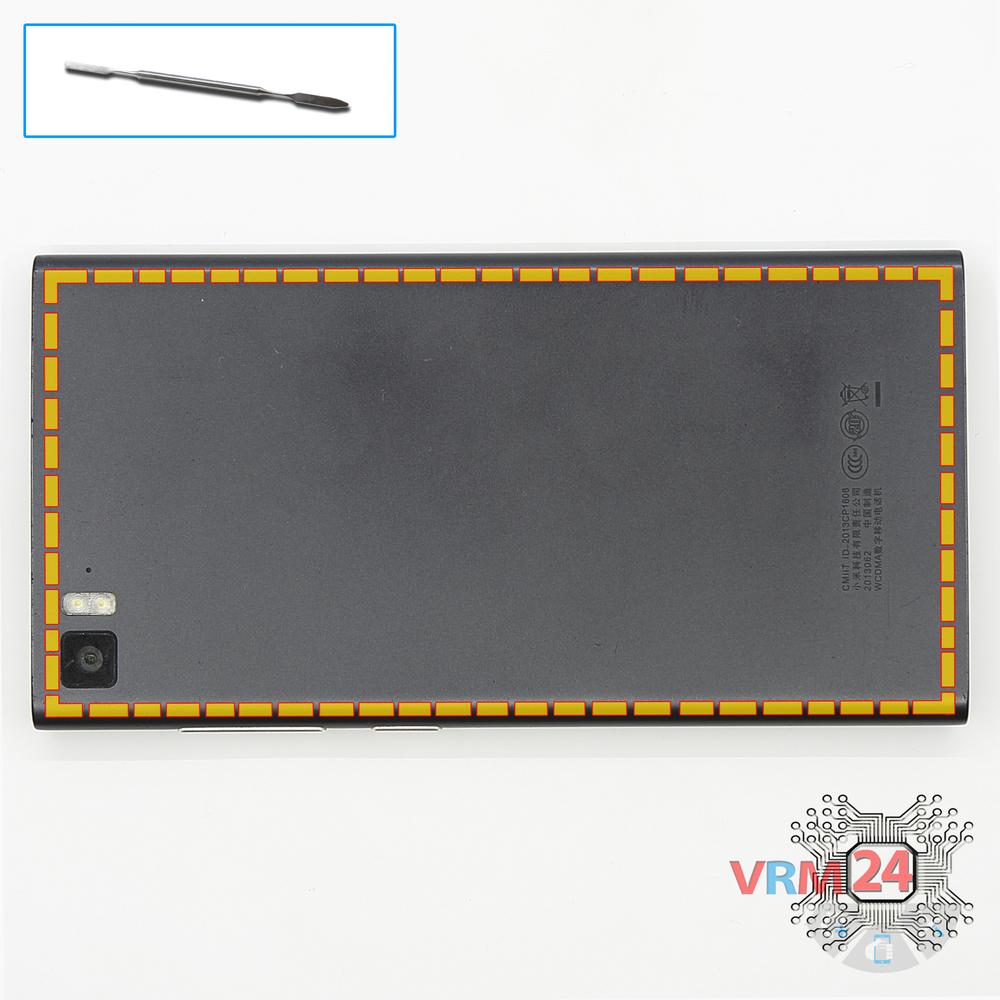

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

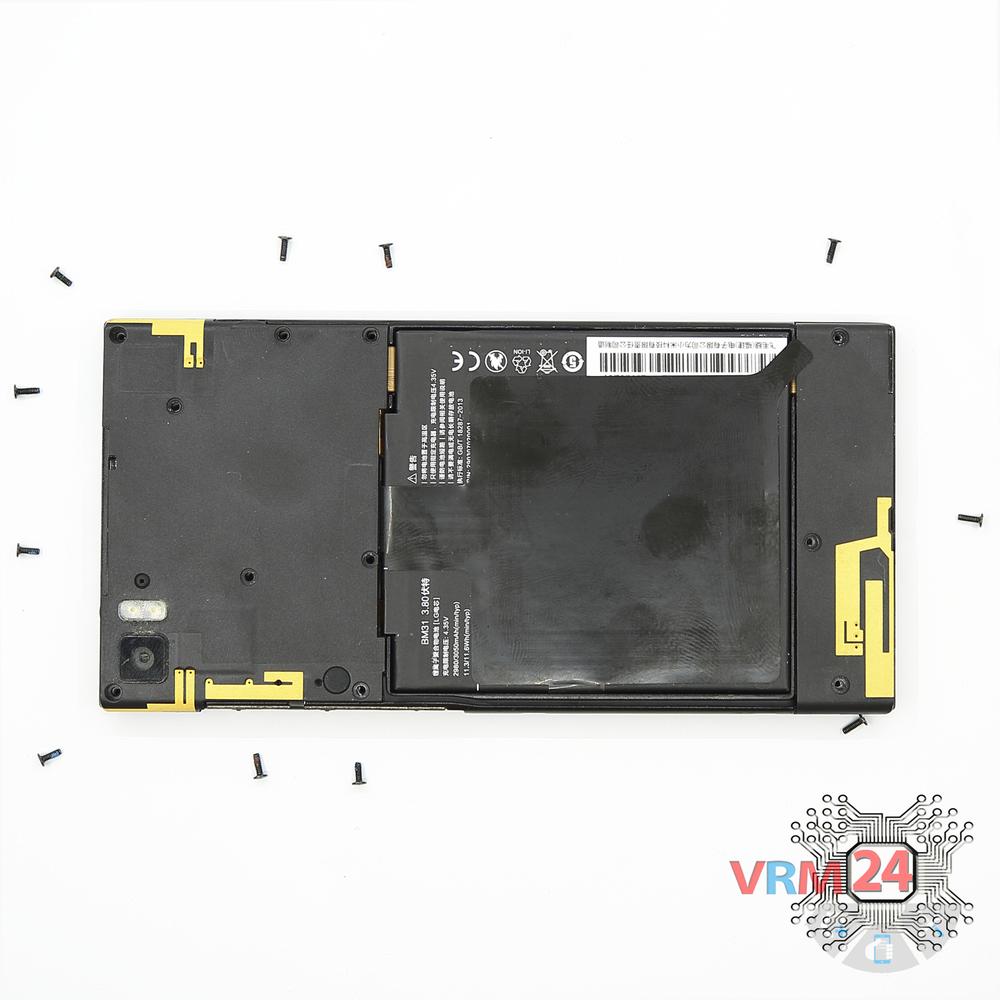

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os onze parafusos.

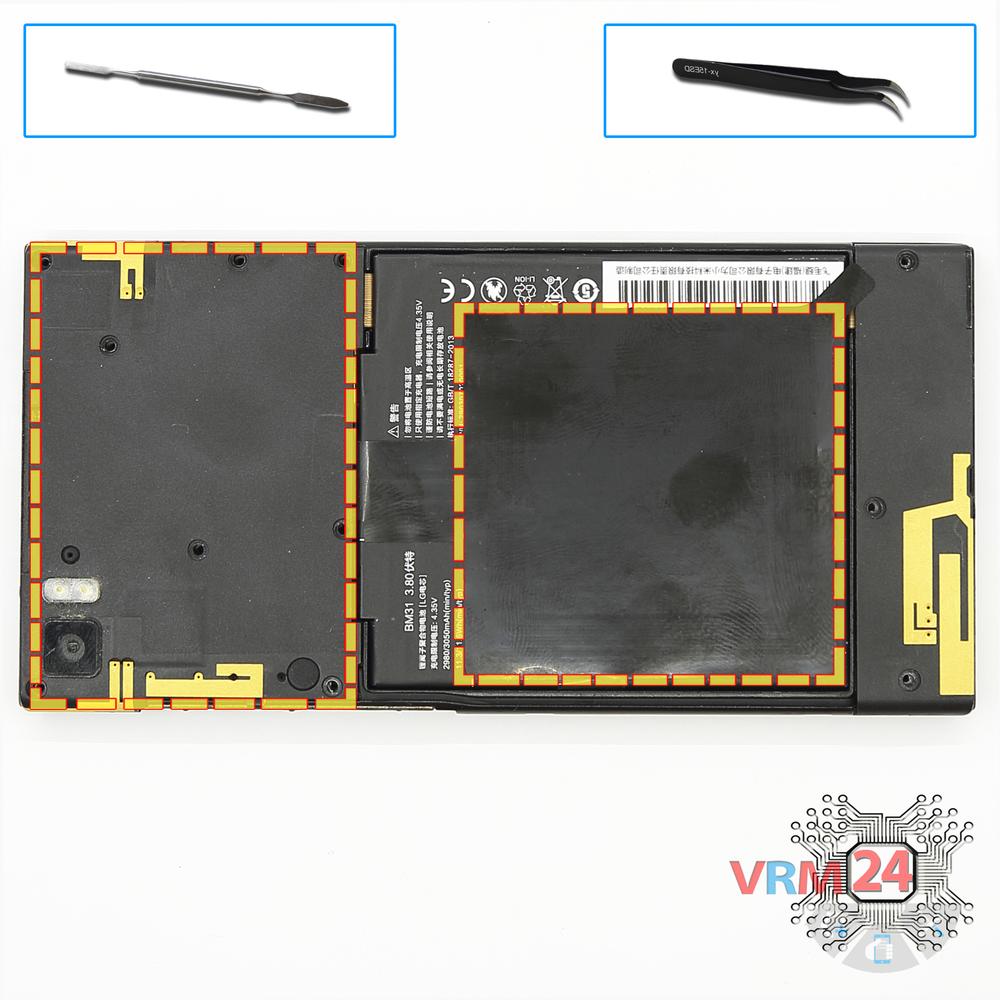

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com uma etiqueta NFC, porta de fone de ouvido e almofadas e faixas de antena.

ℹ️️ Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Mi 3 possui uma bateria BM31 com capacidade de 3050 mAh (também conhecida como bateria recarregável).

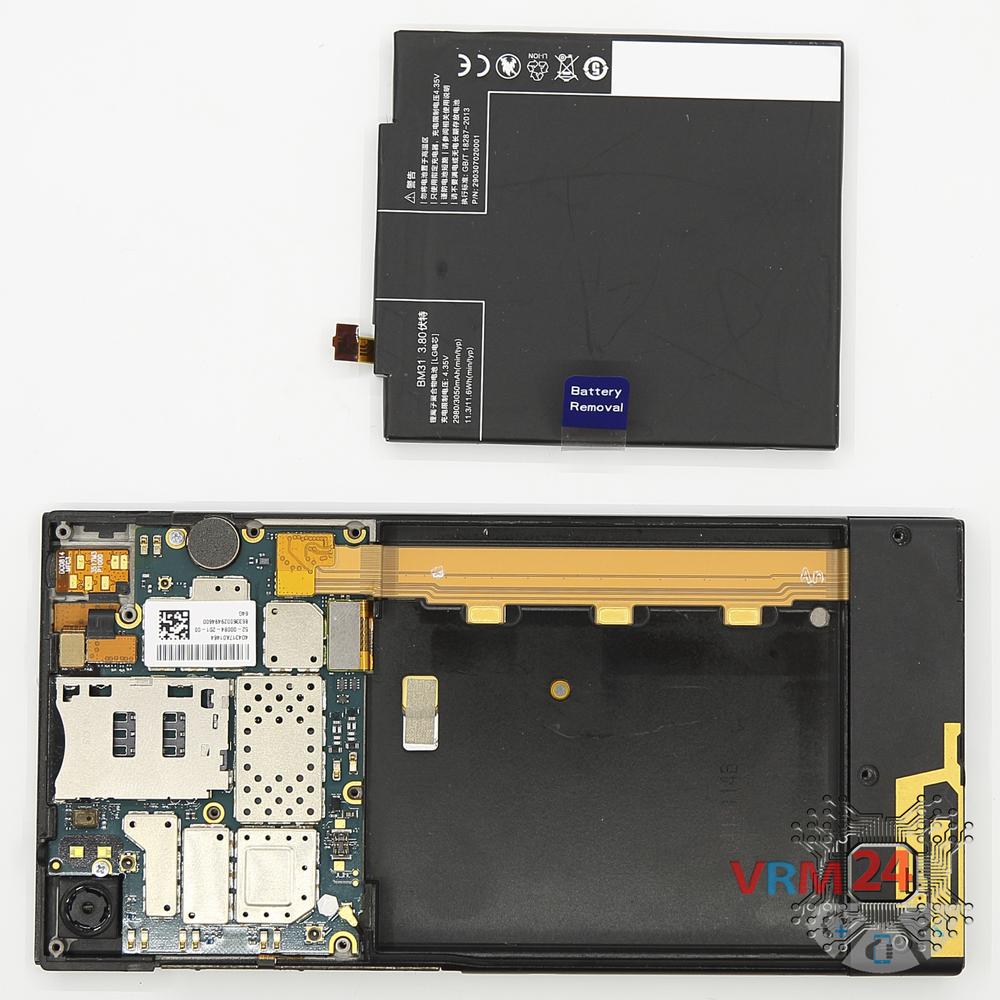

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Além disso, precisamos lembrar ou verificar com antecedência a localização dos cabos planos sob a bateria, para não danificá-los.

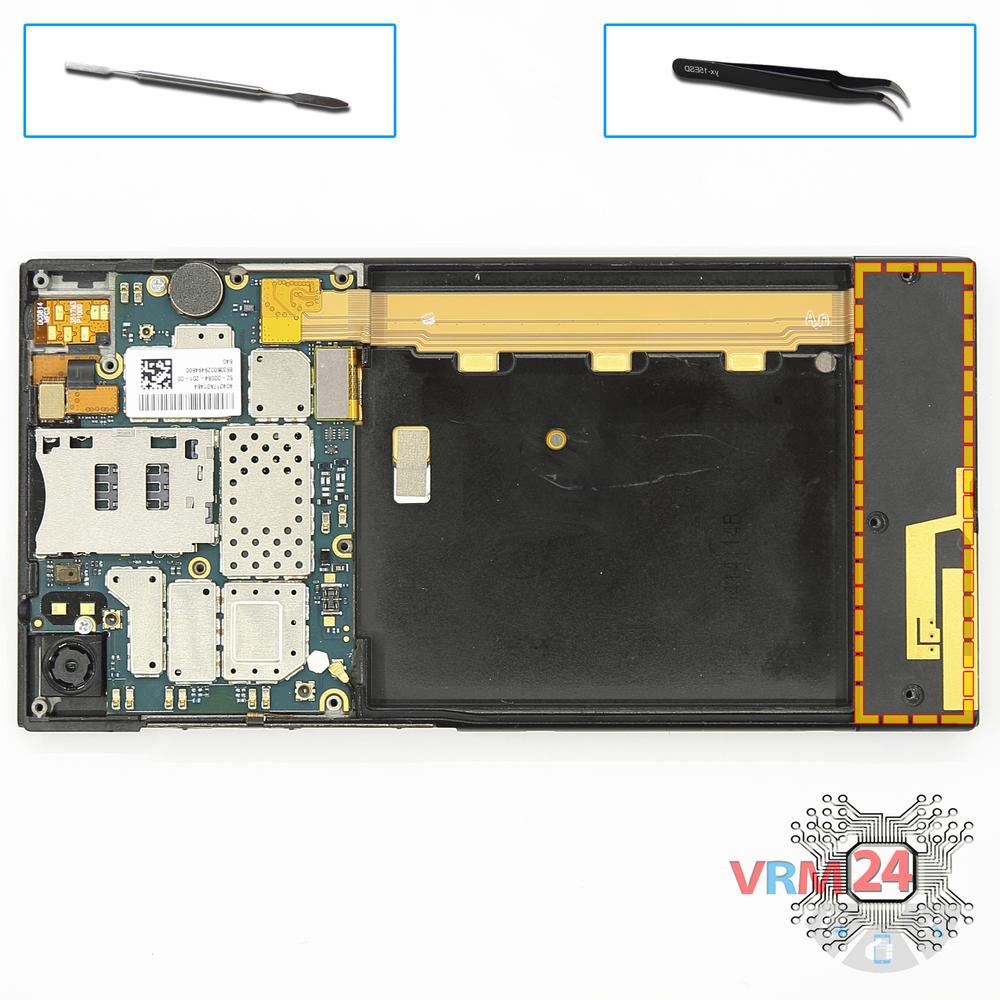

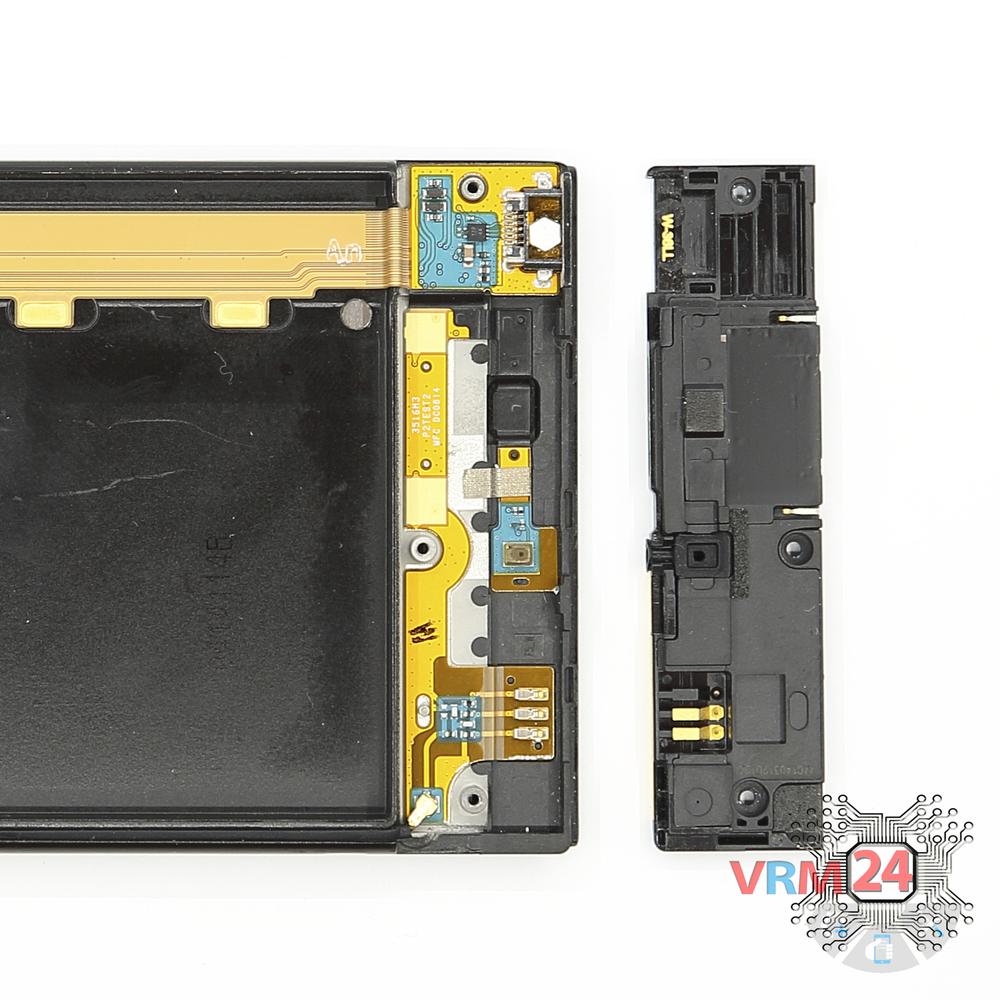

Erga a borda e remova o conjunto do alto-falante com os trilhos da antena.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os dois parafusos que prendem a placa-mãe.

Erga os conectores do cabo da tela, cabo da tela sensível ao toque, cabo da porta de carregamento, cabo coaxial, cabo da entrada do fone de ouvido.

Além disso, descolamos os botões laterais.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

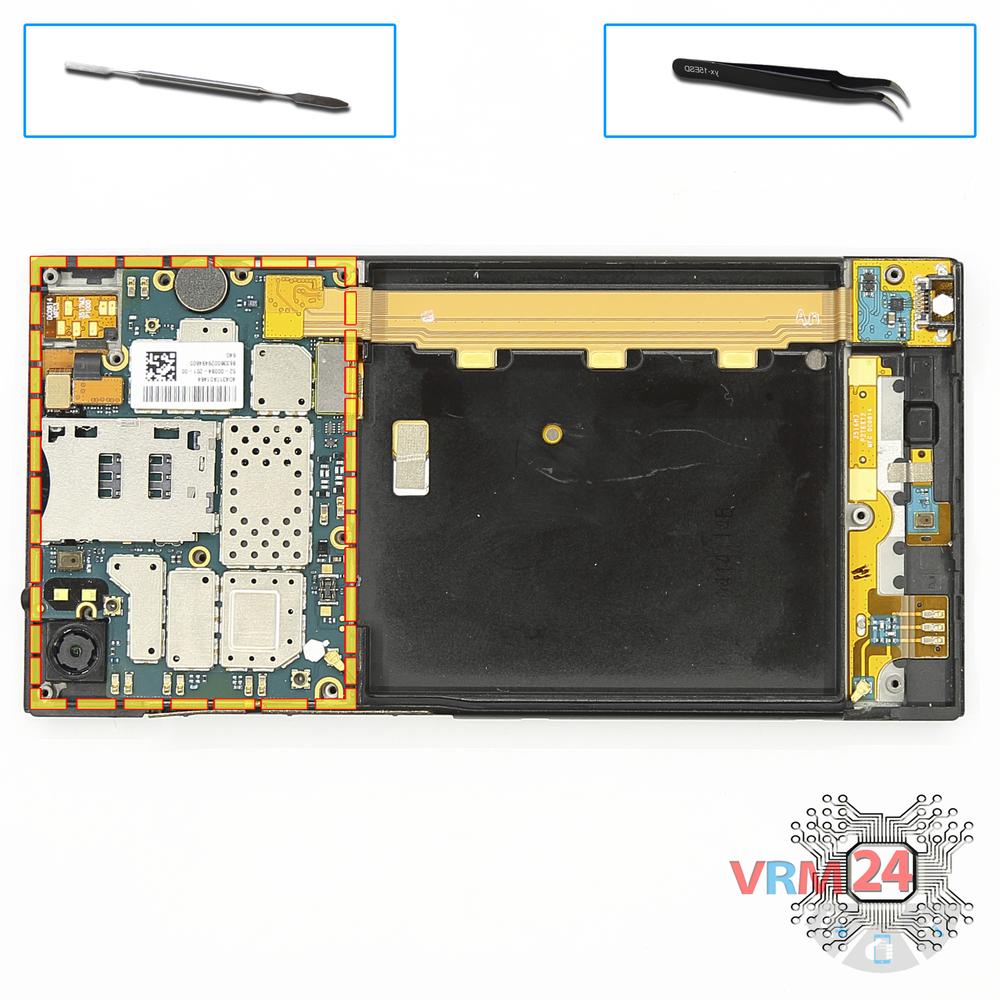

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

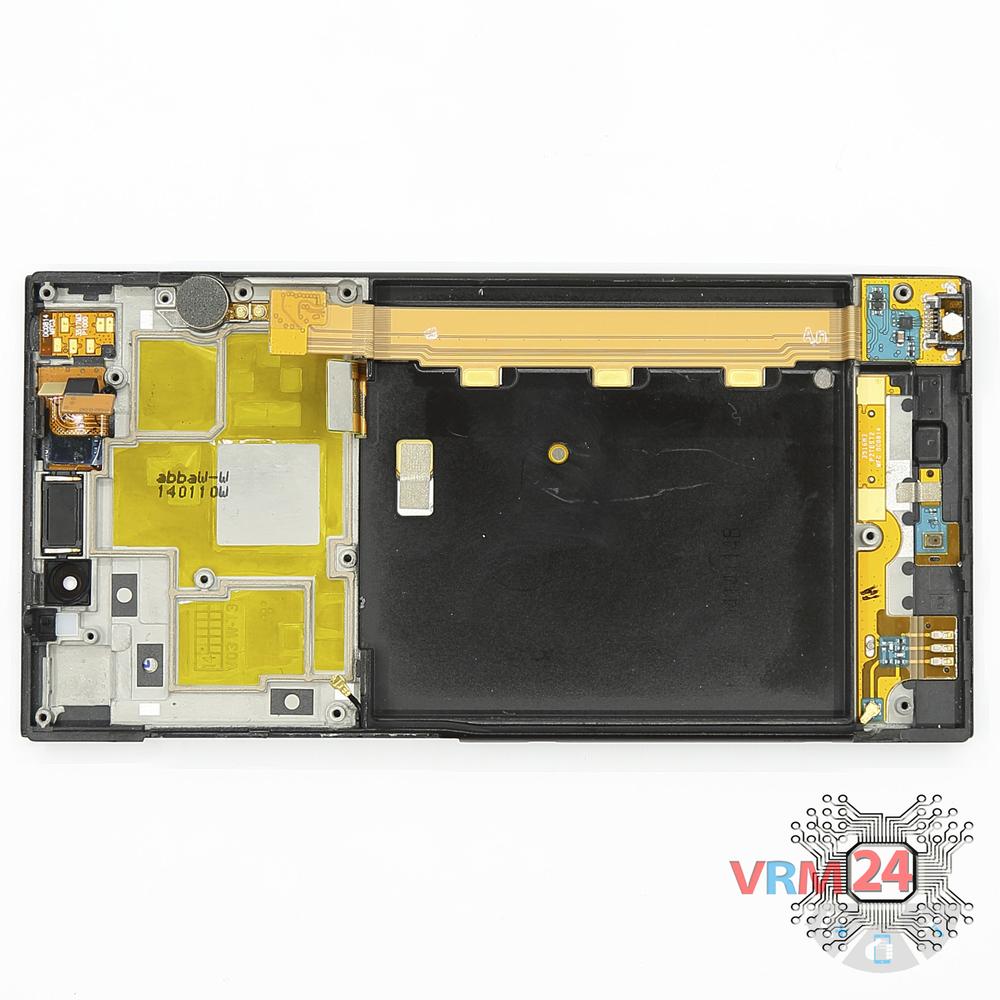

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, porta de carregamento, microfone, cabo coaxial e motor de vibração.
