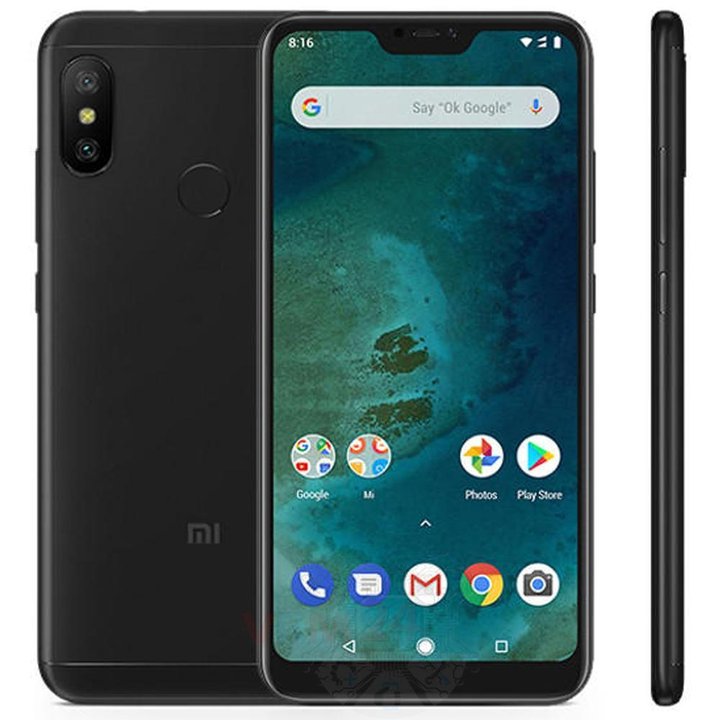

Desmontagem/Reparar do dispositivo móvel Xiaomi Mi A2 Lite (Xiaomi Mi A2 Lite M1805D1SG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

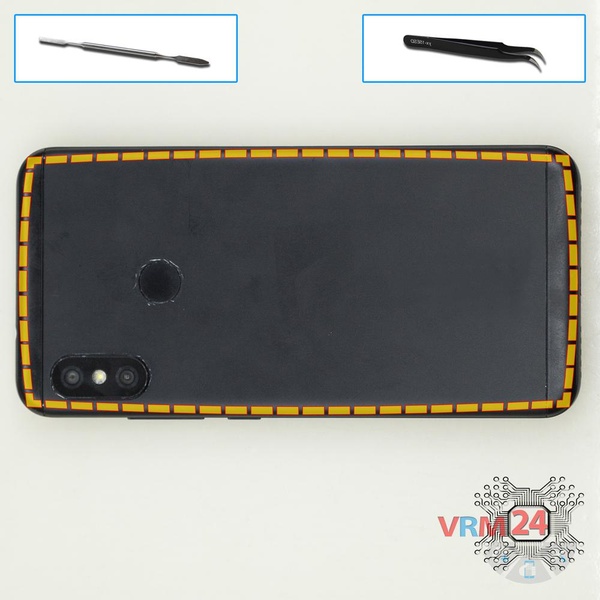

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

⚠️ Preste atenção! Temos que desconectar o conector do sensor de impressão digital para remover a tampa.

⚠️ Preste atenção ao cabo do sensor de impressão digital localizado na parte interna.

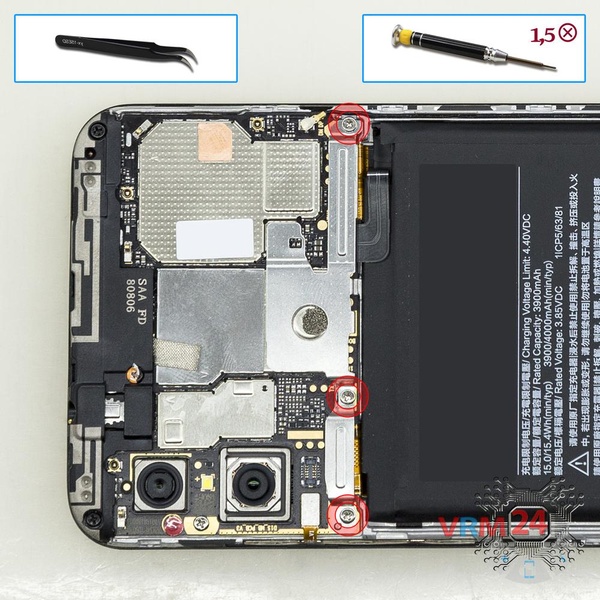

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos e remova o suporte que prende os conectores.

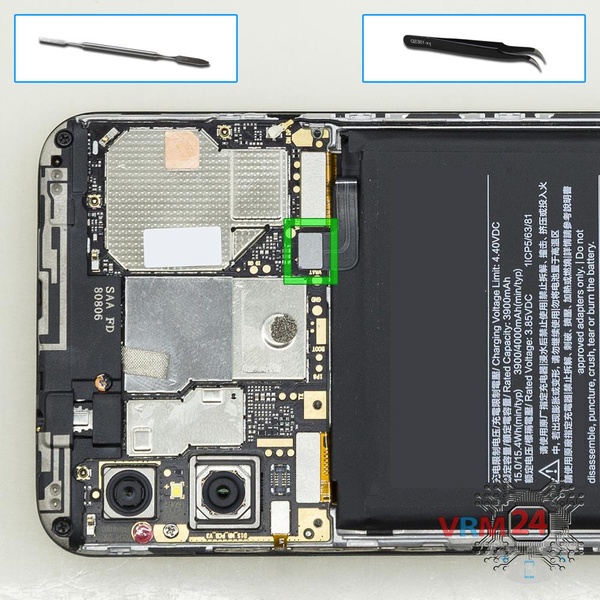

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️ O modelo Xiaomi Mi A2 Lite possui uma bateria BN47 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

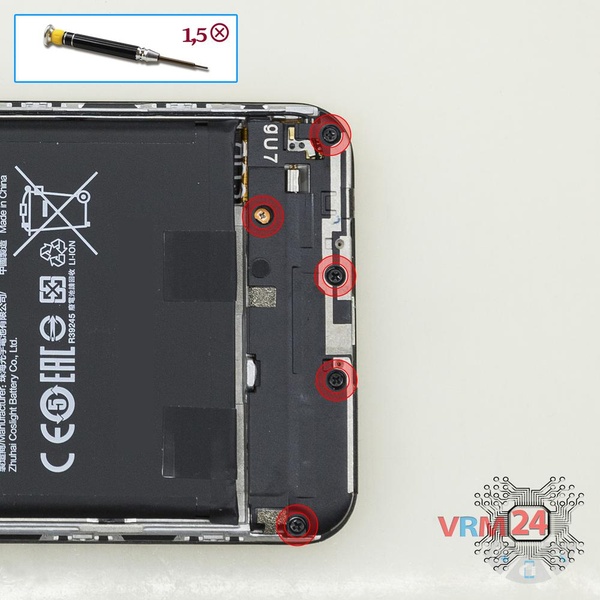

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte cinco parafusos.

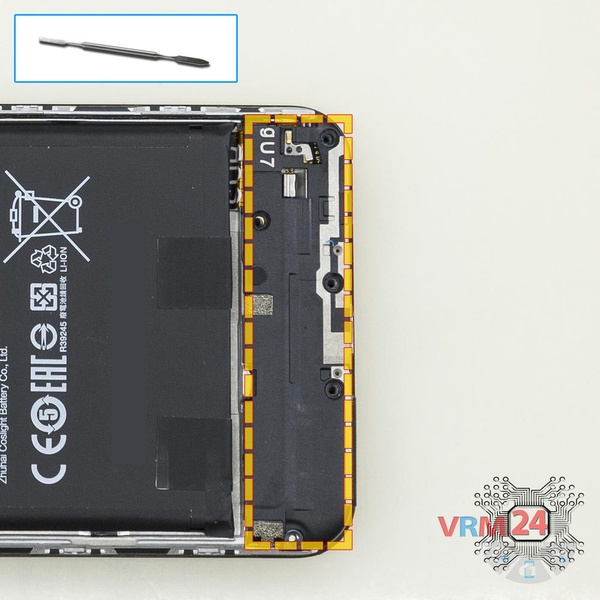

Abra a borda e remova o conjunto do alto-falante com antenas.

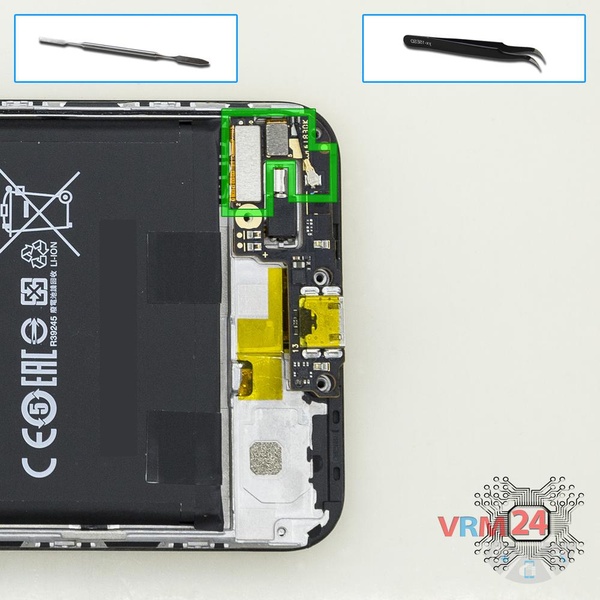

Desconecte o conector do cabo coaxial, o cabo da placa-mãe e o cabo da subtela entre placas na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).

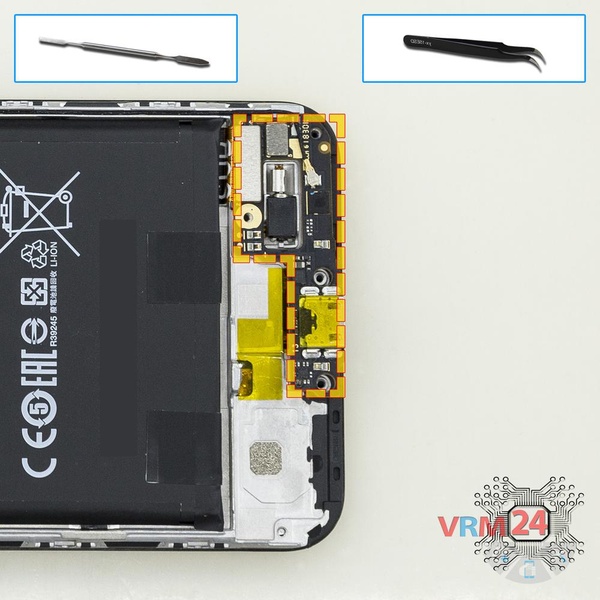

Remova a placa secundária. Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

A sub-placa também pode ser fixada com anexos como travas ou ganchos, tenha cuidado.

ℹ️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

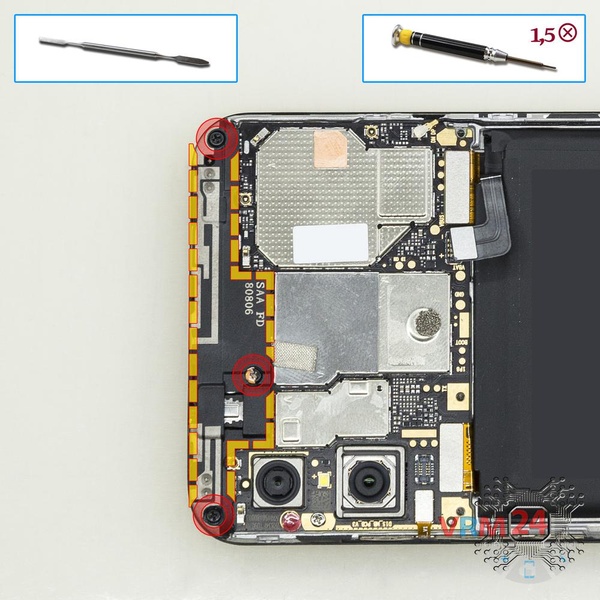

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte três parafusos e remova a tampa com antenas.

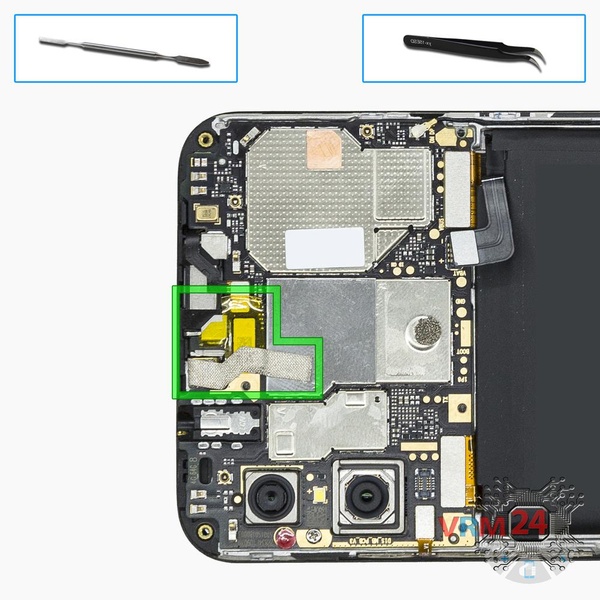

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).

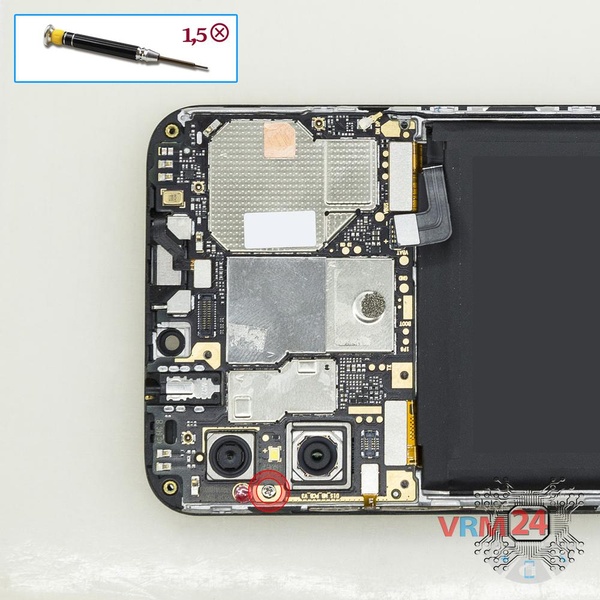

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaparafuse um parafuso que prende a placa-mãe.

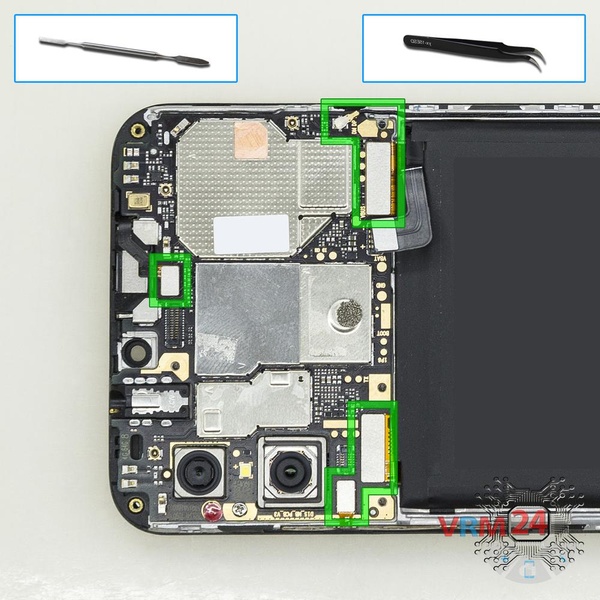

Levante os conectores do cabo dos botões liga/desliga/volume, cabo do módulo da tela, cabo entre placas, cabo do alto-falante do fone de ouvido e cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

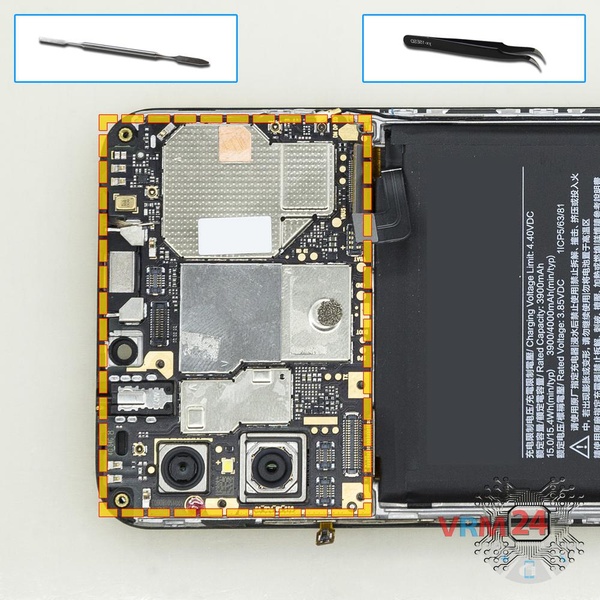

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode ser anexada com acessórios como travas ou ganchos, tenha cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

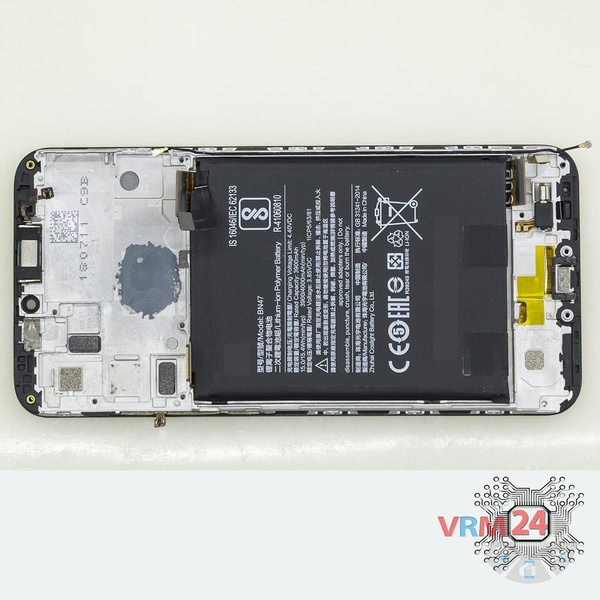

ℹ️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial e motor de vibração.
