Desmontagem/Reparar do dispositivo móvel Xiaomi Mi Note com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do cartão SIM para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os nove parafusos.

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com almofadas de antena e faixas.

ℹ️️ Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os oito parafusos.

Erga a borda e remova o conjunto do alto-falante com os trilhos da antena.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Mi Note possui uma bateria BM21 com capacidade de 3000 mAh (também conhecida como bateria recarregável).

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Além disso, precisamos lembrar ou verificar com antecedência a localização dos cabos planos sob a bateria, para não danificá-los.

Desligue o conector. Abra a parte inferior e remova o motor de vibração.

⚠️️ Cuidado! O motor de vibração é colado um pouco com adesivo.

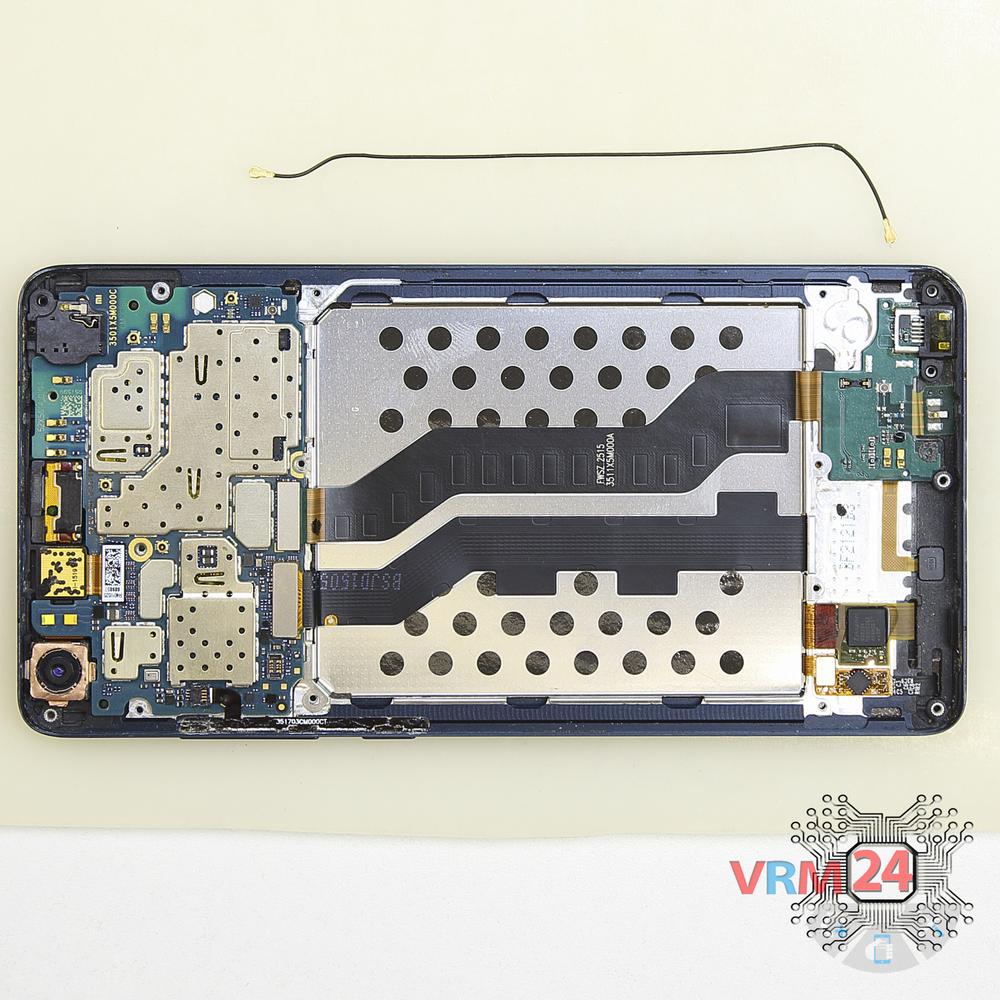

Desconecte os conectores e desconecte o cabo coaxial.

Erga o conector e remova a câmera frontal (selfie).

Erga os conectores do cabo dos botões laterais, cabo do módulo de exibição, cabo interno da placa.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

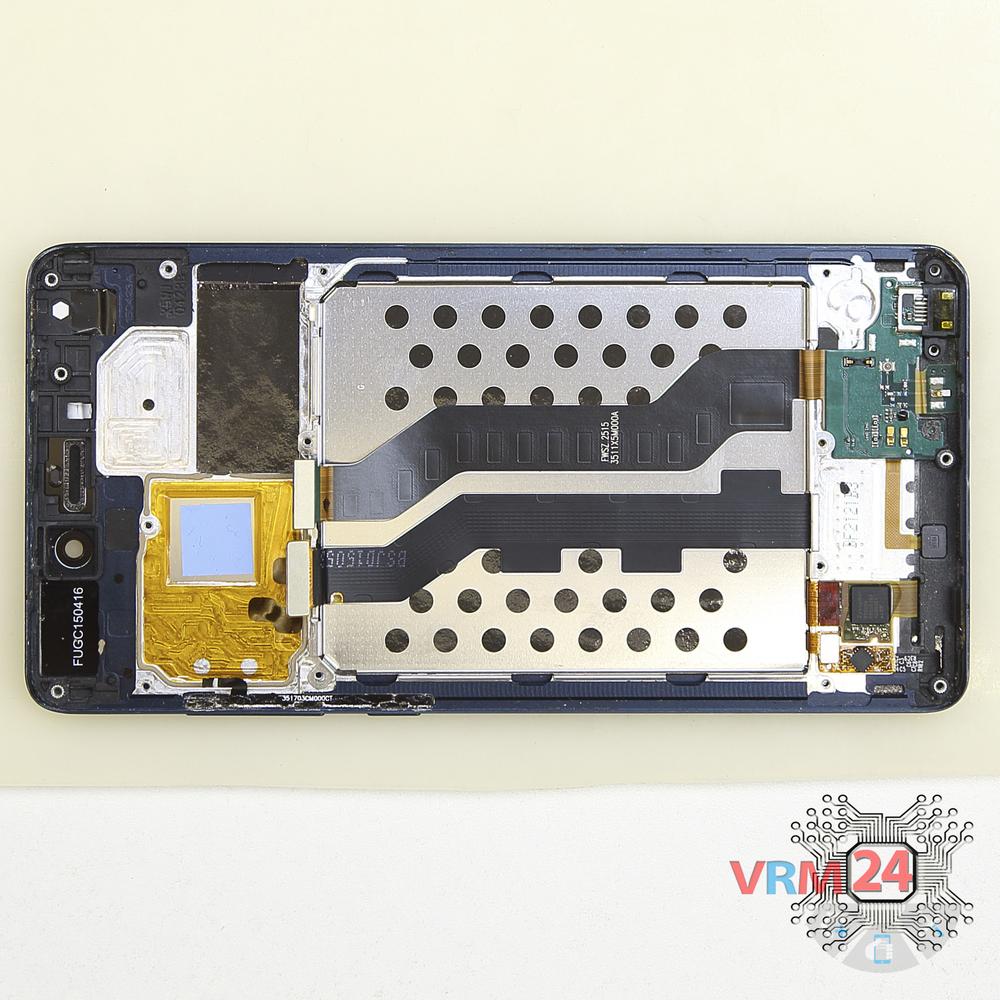

ℹ️️ No quadro de exibição permaneceu: o sub-board.
