Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

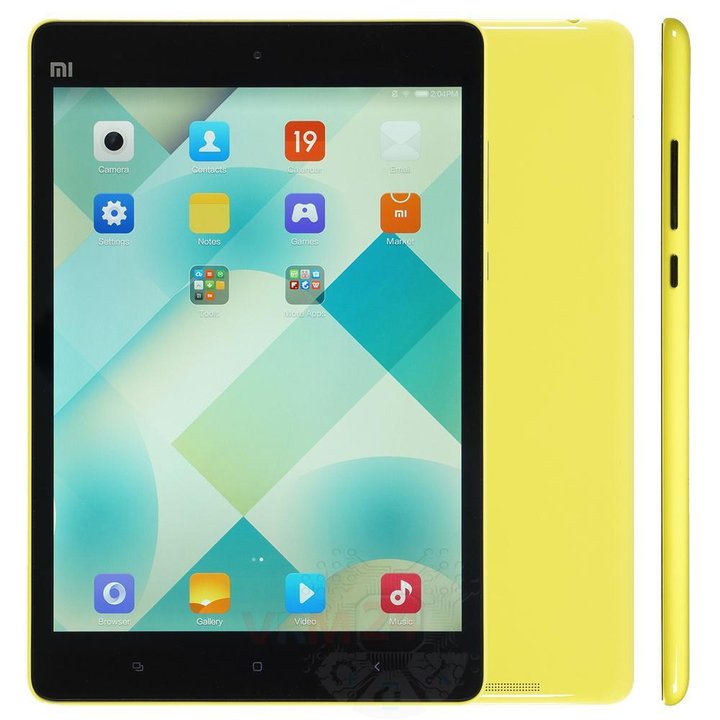

Desmontagem/Reparar do dispositivo móvel Xiaomi Mi Pad (Xiaomi Mi Pad A0101) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 1/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 1/2

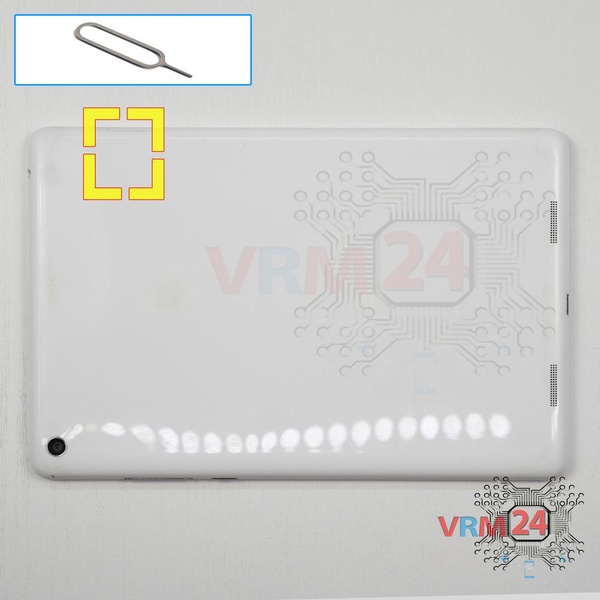

Passo 1. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 2/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 2/2

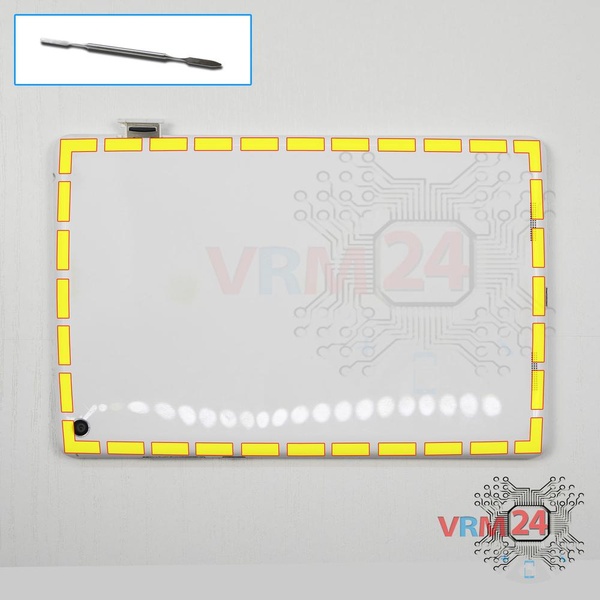

Passo 2. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 3/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 3/2

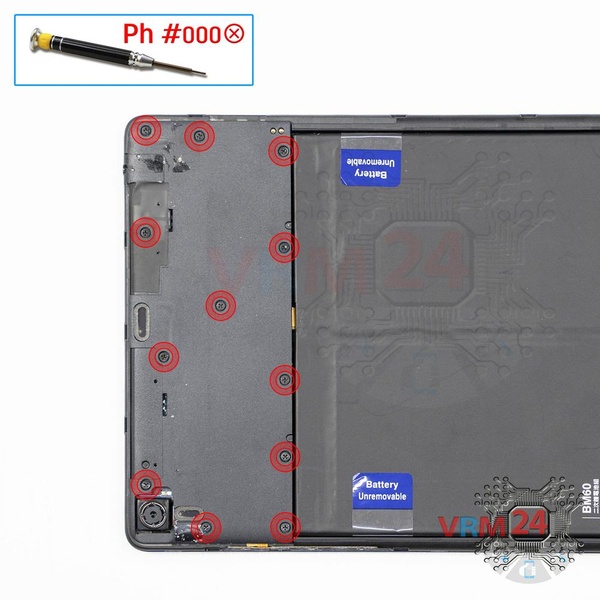

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os doze parafusos.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 4/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 4/2

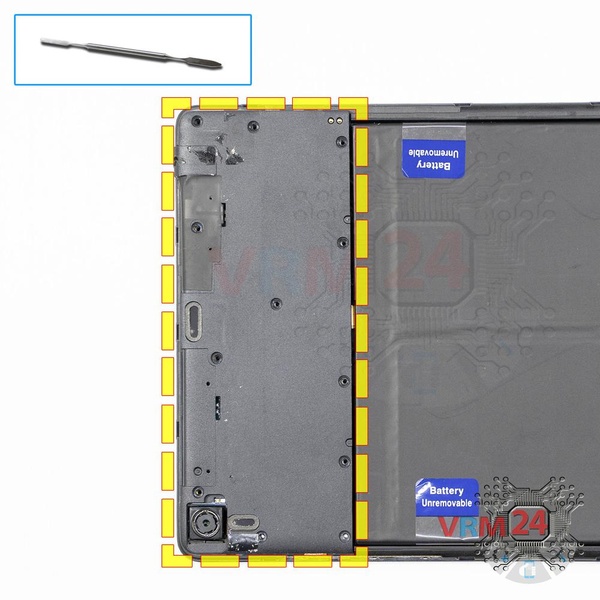

Passo 4. Abrir a tampa

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com um soquete de fone de ouvido e almofadas e faixas de antena.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 5/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 5/2

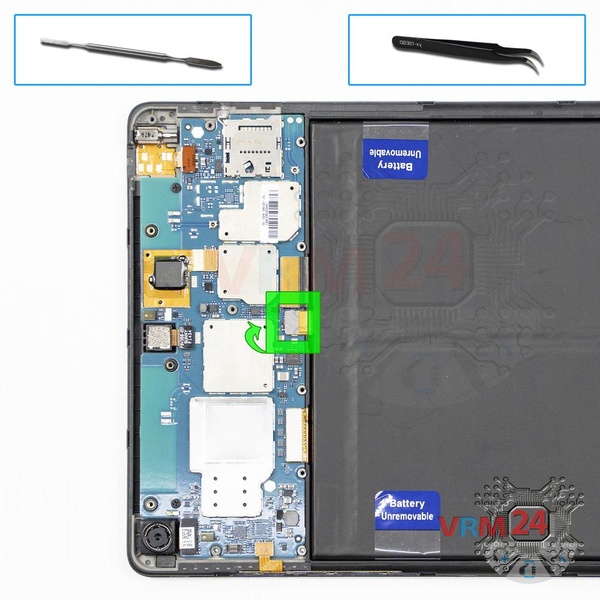

Passo 5. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Mi Pad possui uma bateria BM60 com capacidade de 6600 mAh (também conhecida como bateria recarregável).


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 6/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 6/2

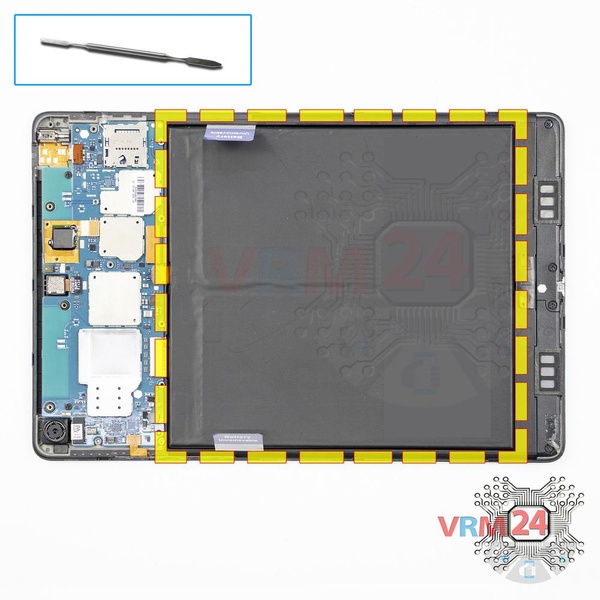

Passo 6. Retirar a bateria

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Além disso, precisamos lembrar ou verificar com antecedência a localização dos cabos planos sob a bateria, para não danificá-los.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 7/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 7/2

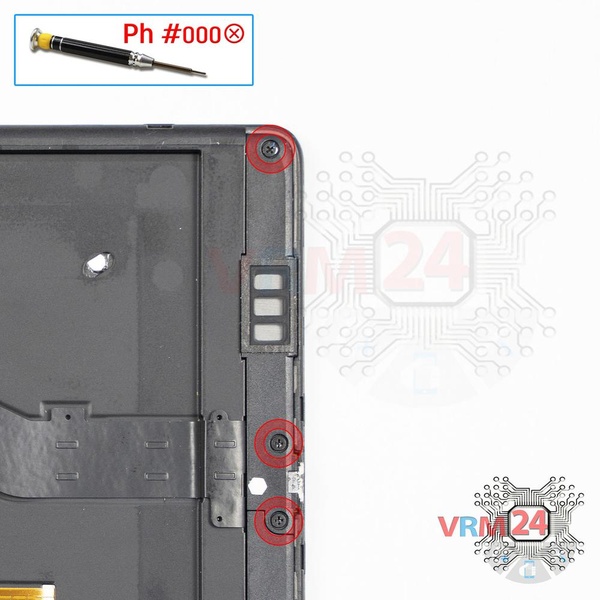

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os três parafusos.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 8/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 8/2

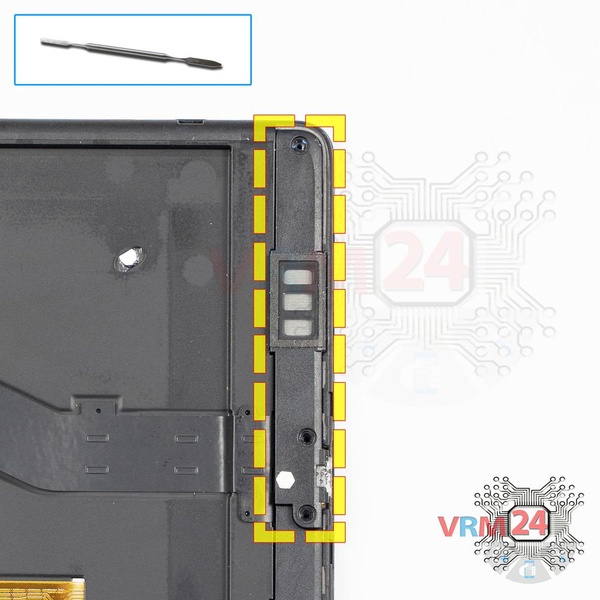

Passo 8. Retirar o altifalante

Erga a borda e remova o alto-falante.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 9/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 9/2

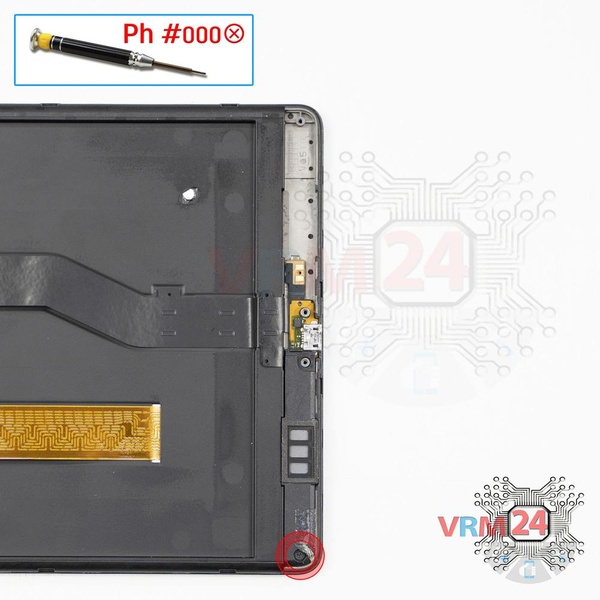

Passo 9. Desaparafusar um parafuso

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse o parafuso.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 10/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 10/2

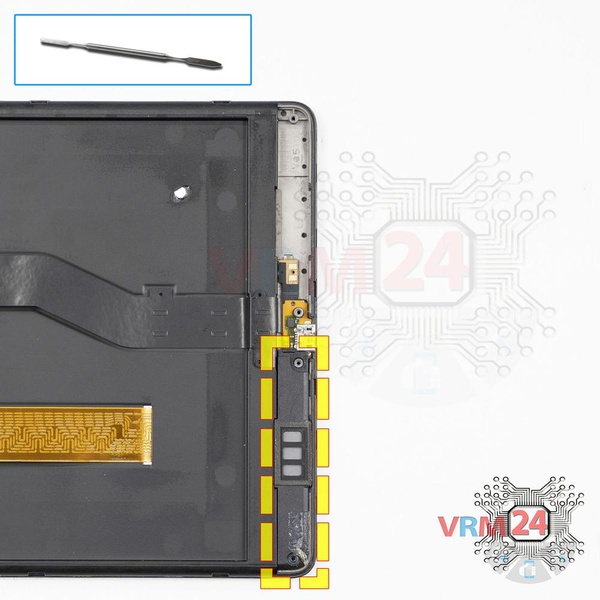

Passo 10. Retirar o altifalante

Erga a borda e remova o segundo alto-falante.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 11/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 11/2 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 11/3

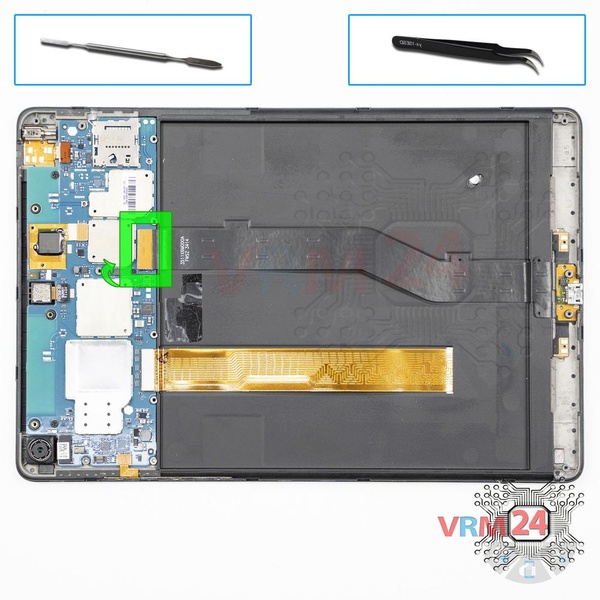

Passo 11. Retirar o porto de carga

Erga o conector e solte o cabo plano com uma porta de carregamento e almofadas de contato para alto-falantes.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 12/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 12/2

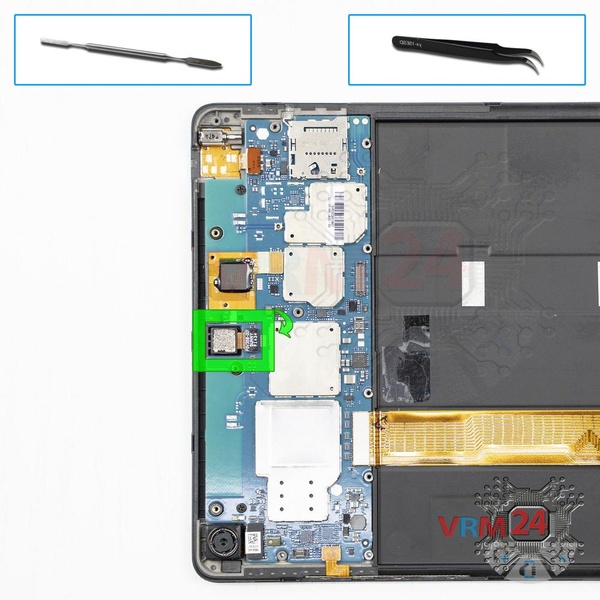

Passo 12. Retirar a câmara frontal

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 13/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 13/2

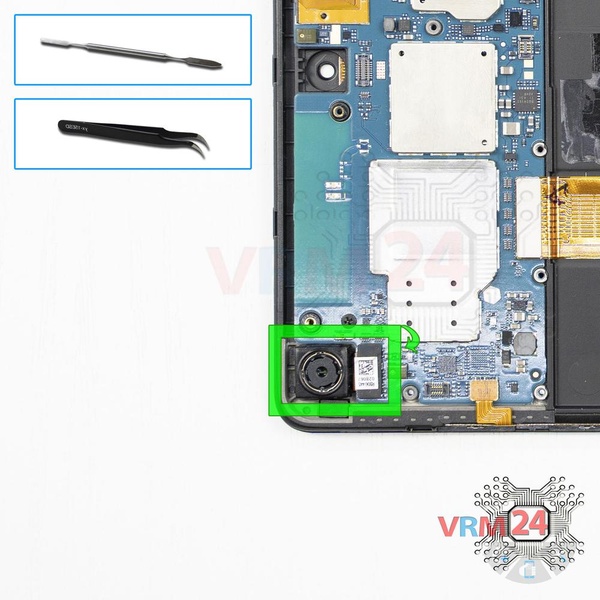

Passo 13. Retirar a câmara traseira

Desconecte o conector na placa-mãe e remova a câmera principal.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 14/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 14/2

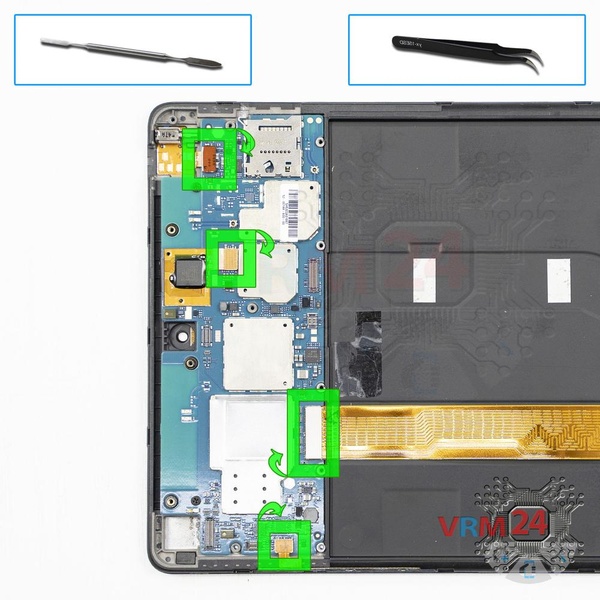

Passo 14. Desconectar os conectores

Erga os conectores do cabo dos botões laterais, cabo da tela, cabo da tela sensível ao toque e cabo com almofadas de contato para motor de vibração e tomada de fone de ouvido.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 15/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 15/2

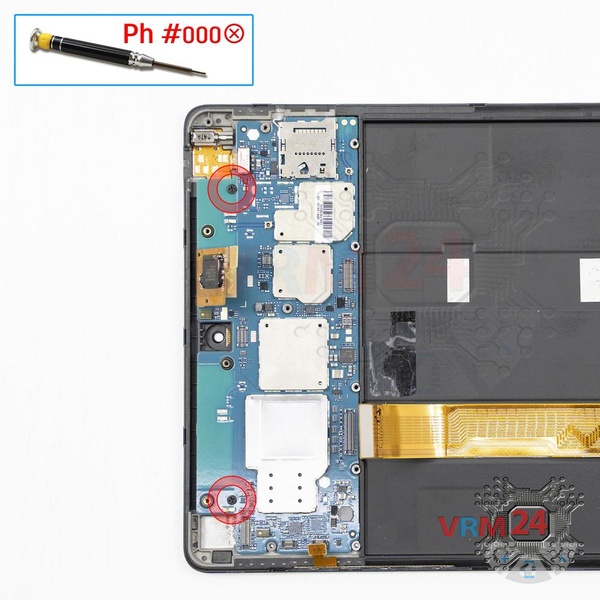

Passo 15. Desaparafusar os parafusos

<Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os dois parafusos que prendem a placa-mãe.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 16/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 16/2

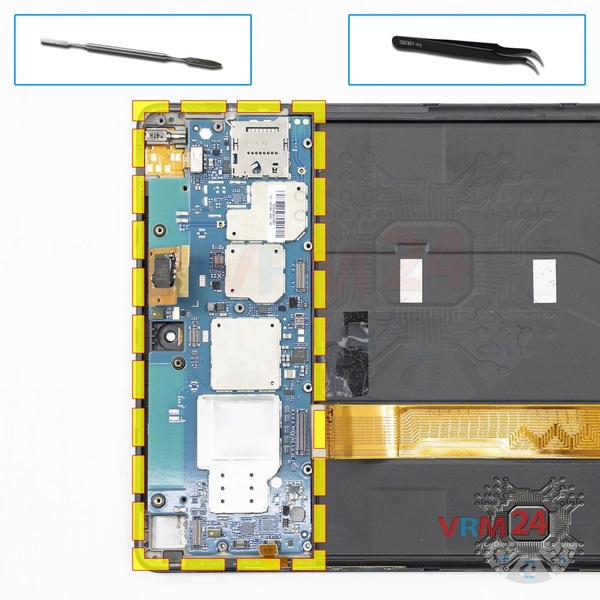

Passo 16. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Mi Pad por si mesmo, Passo 17/1 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 17/2 Como desmontar Xiaomi Mi Pad por si mesmo, Passo 17/3

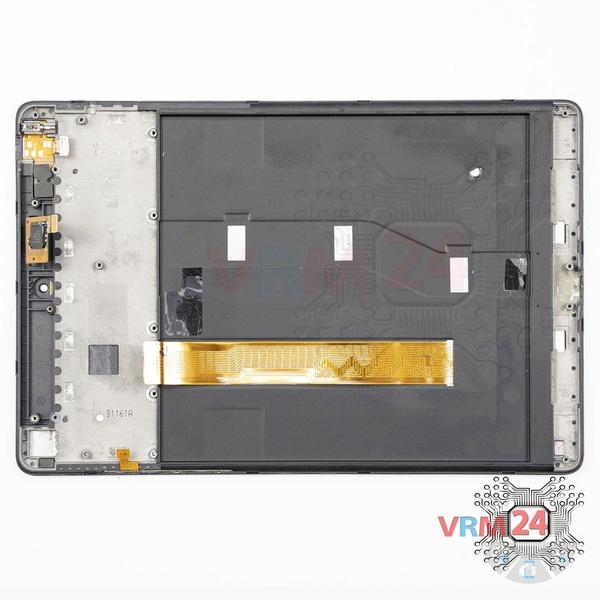

Passo 17. Na moldura de ecrã permaneceu

ℹ️️ No quadro de exibição permaneceu: o motor de vibração.

Instruções detalhadas de desmontagem do Xiaomi Mi Pad no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Mi Pad — Xiaomi Mi Pad A0101 lançado para mercados em diferentes países.
