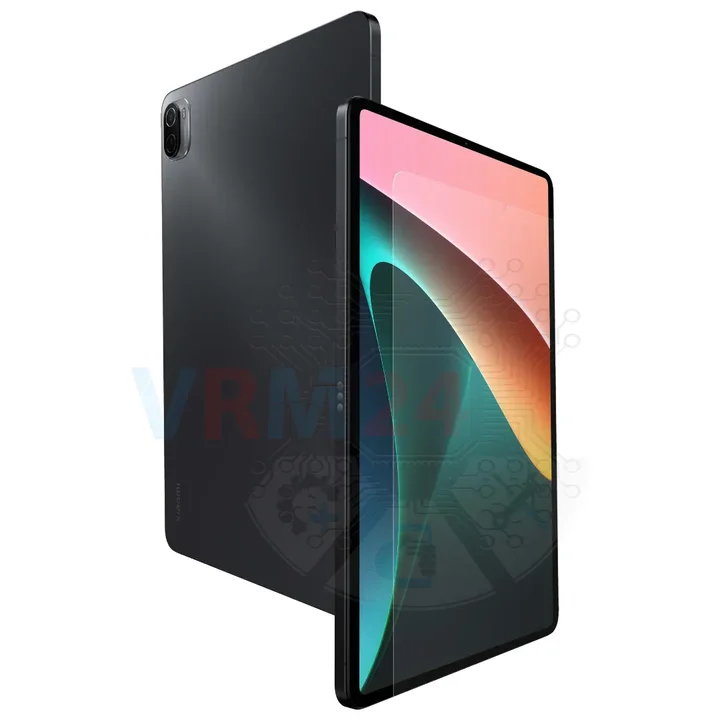

Desmontagem/Reparar do dispositivo móvel Xiaomi Pad 5 (Xiaomi Pad 5 21051182G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

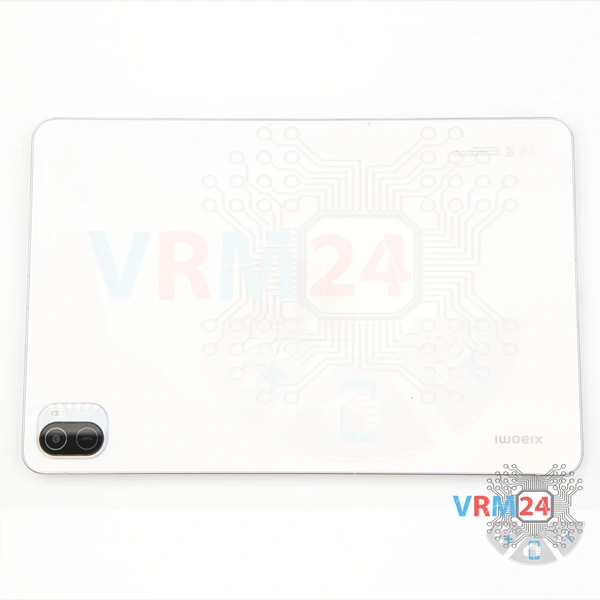

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

Primeiramente, precisamos aquecer a superfície do display a uma temperatura de cerca de 70° C ou 160° F. Para isso, usamos um tapete aquecedor.

⚠️️ Recomendamos fortemente não destacar o display em casa, pois há uma grande probabilidade de danificá-lo.

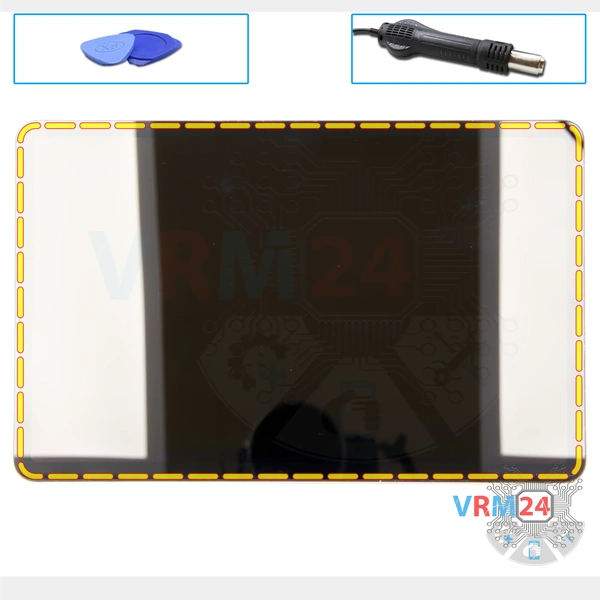

Portanto, após aquecer o display, após cerca de dez minutos, podemos prosseguir para destacá-lo. Insira cuidadosamente um filme plástico fino no vão entre o display e o gabinete. Este filme pode ser de um display novo ou de uma papelaria.

Passamos cuidadosamente ao longo da borda do display para destacá-lo.

⚠️️ Precisamos sempre ter cuidado para não passar a ferramenta profundamente, porque em alguns lugares pode haver cabos para o display ou tela sensível ao toque.

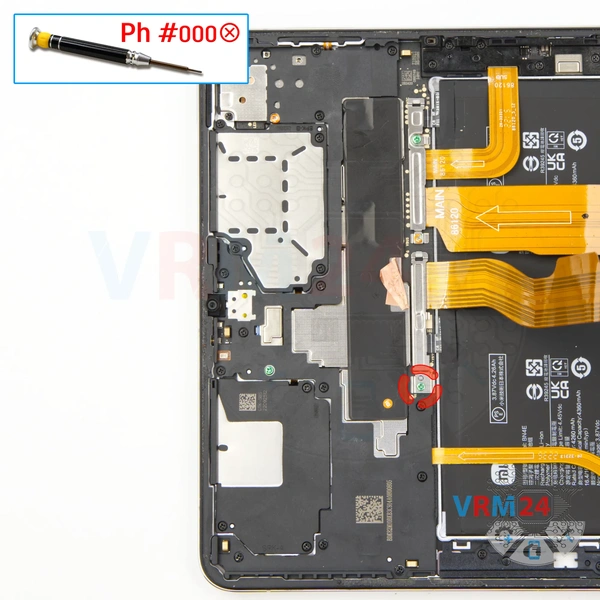

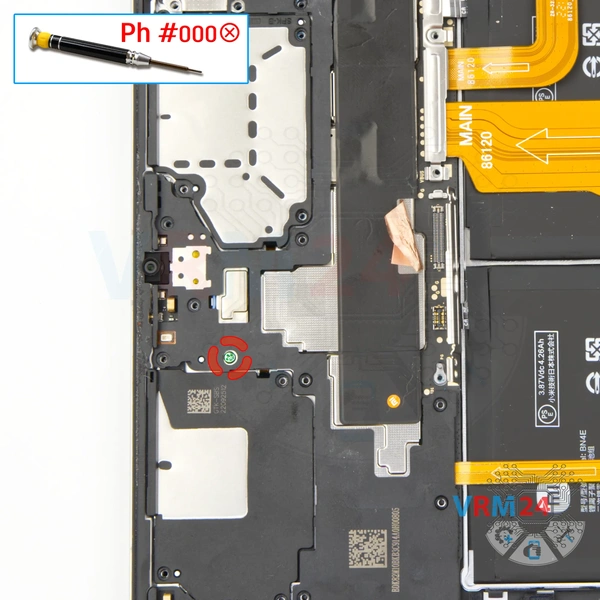

Depois desparafusamos um parafuso usando uma chave Phillips de 1,5 mm ou #000.

Removemos cuidadosamente o suporte que esconde os conectores.

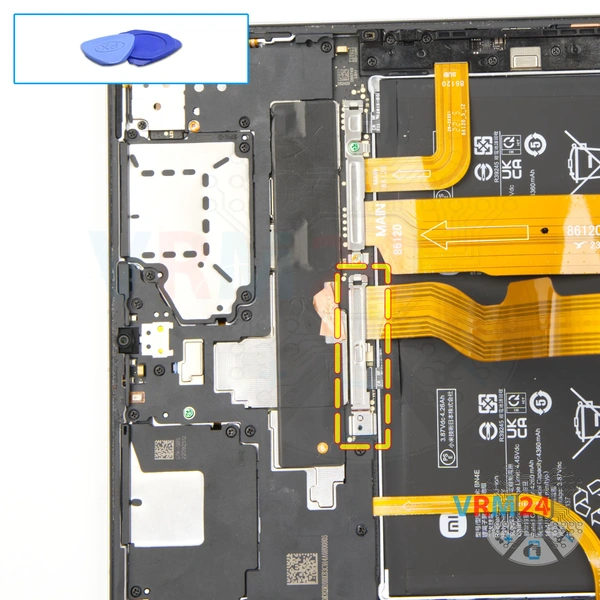

Depois disso, desconectamos o conector da bateria.

ℹ️️ O modelo Xiaomi Pad 5 21051182G tem uma bateria BN4E com capacidade de 4260 mAh (também conhecida como bateria recarregável).

E também desconectamos o conector do display e então podemos remover o display.

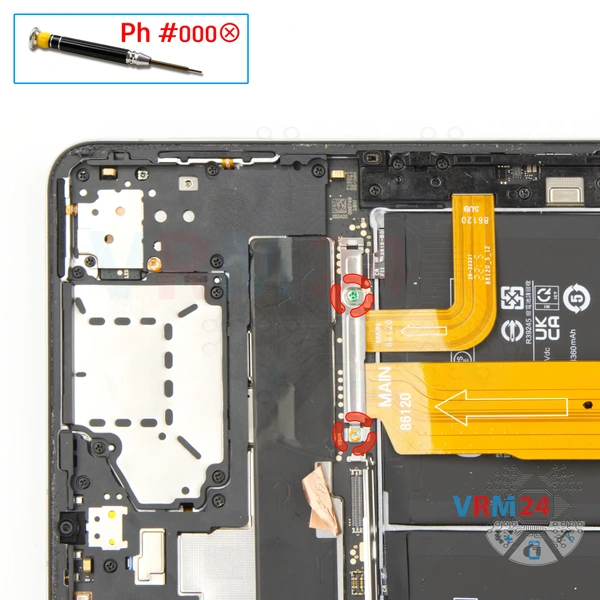

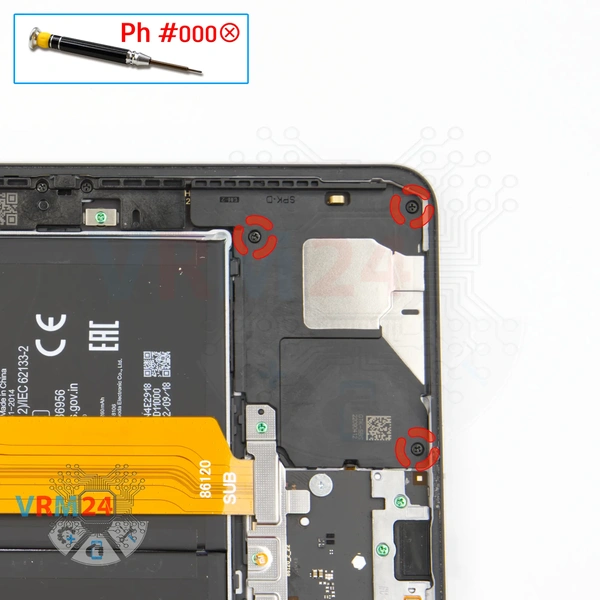

Desaparafusamos os dois parafusos com uma chave Phillips de 1,5 mm ou #000.

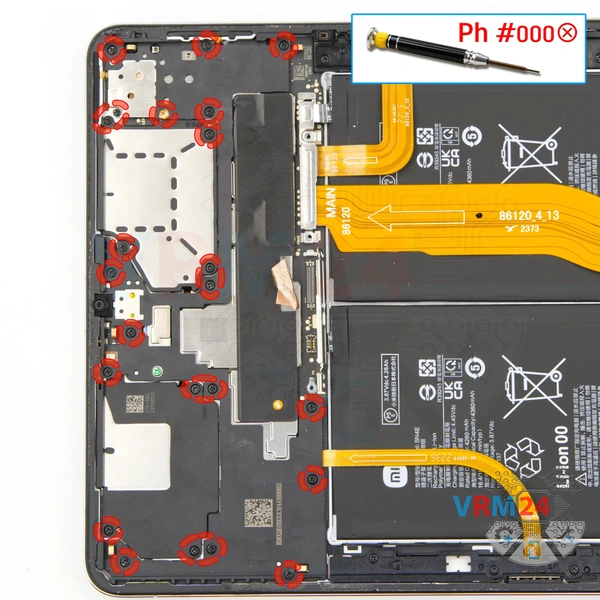

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os vinte e três pequenos parafusos pretos.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse o pequeno parafuso verde de cobre (colorido).

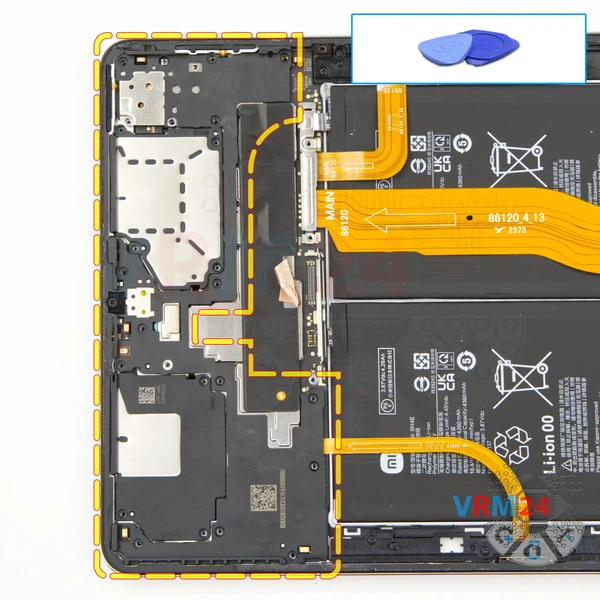

E podemos destacar a tampa que esconde a placa-mãe.

Desconectamos o segundo conector da bateria.

ℹ️️ O modelo Xiaomi Pad 5 21051182G possui uma bateria BN4E com capacidade de 4260 mAh (também conhecida como bateria recarregável).

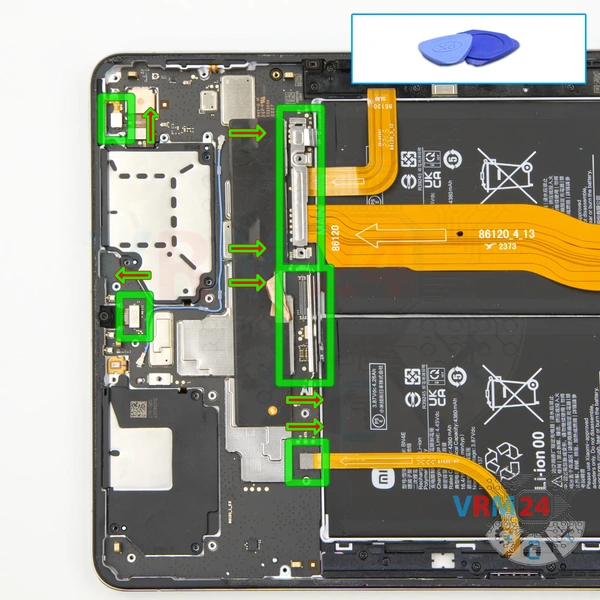

Também desconectamos os conectores do sensor, câmera frontal, sub-placa e cabos inter-placa.

Continuamos destacando a placa-mãe.

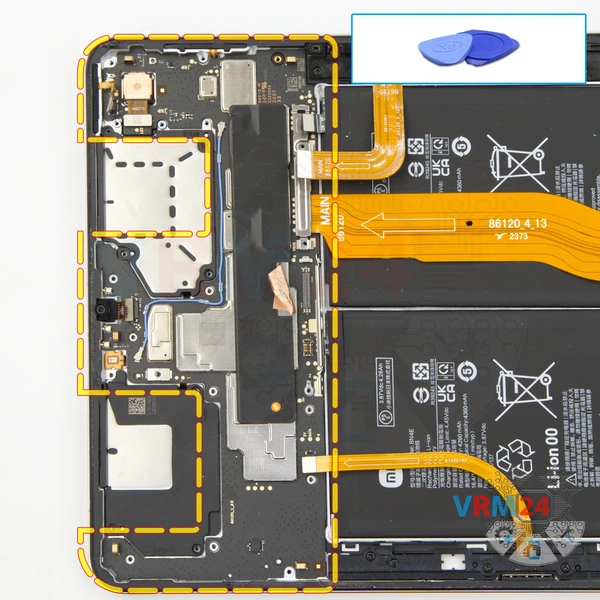

Com cuidado, levante a placa-mãe e remova-a.

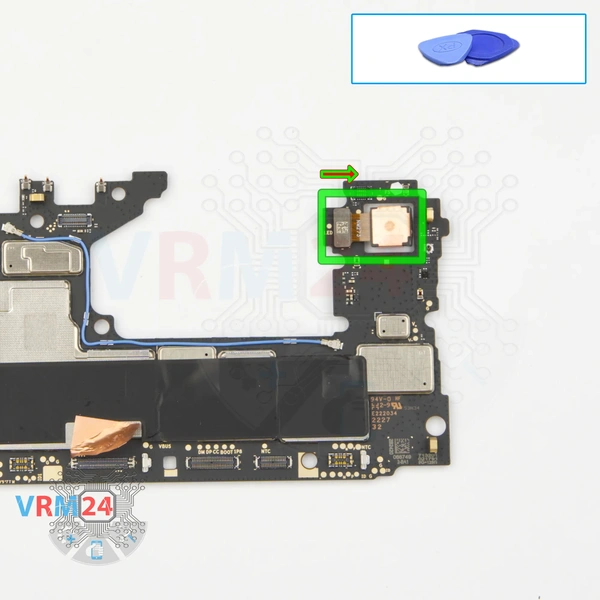

E podemos destacar a câmera principal. Segure a câmera com cuidado, desconecte o conector e remova a câmera principal.

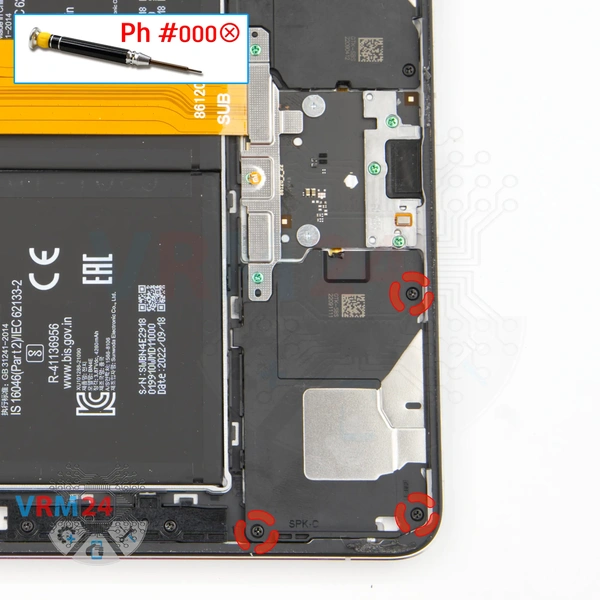

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os três parafusos que prendem o alto-falante.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os três parafusos que prendem o segundo alto-falante.

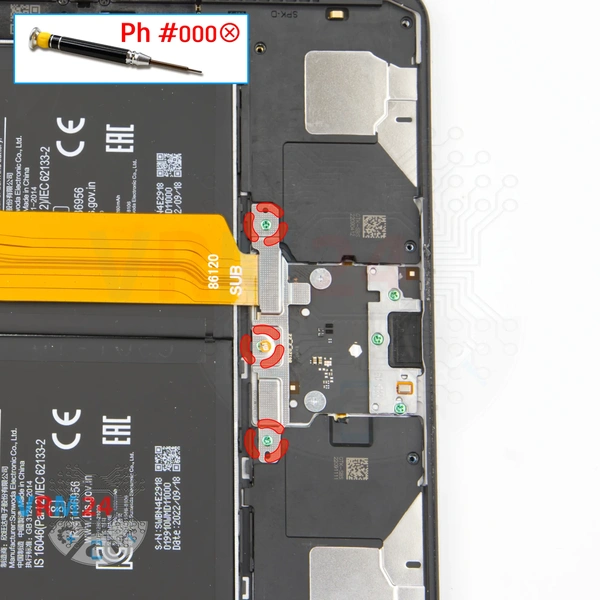

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os três parafusos que prendem o suporte.

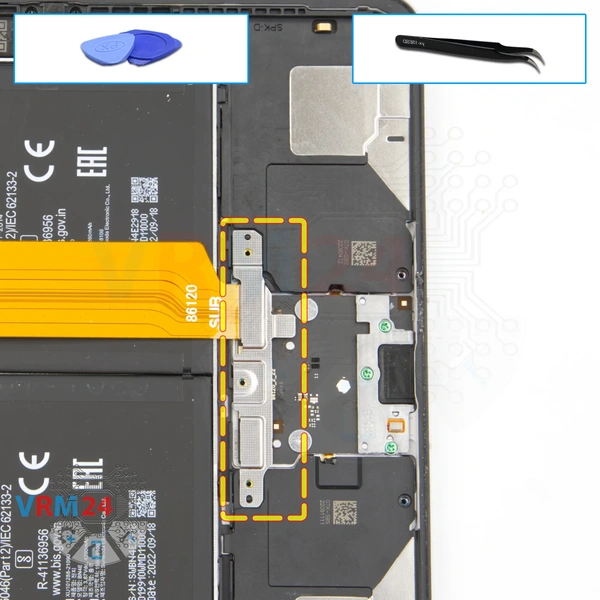

Removemos o suporte que segura o conector do cabo entre placas.

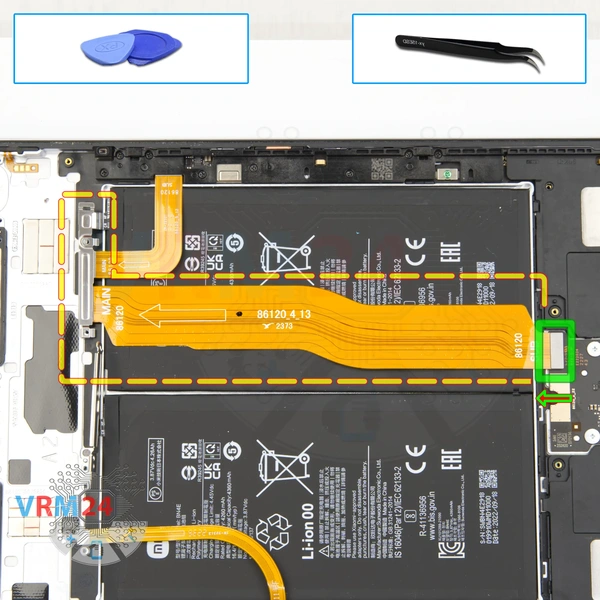

Desconectamos o conector e removemos o cabo flexível entre placas.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os três parafusos que prendem a porta de carregamento.

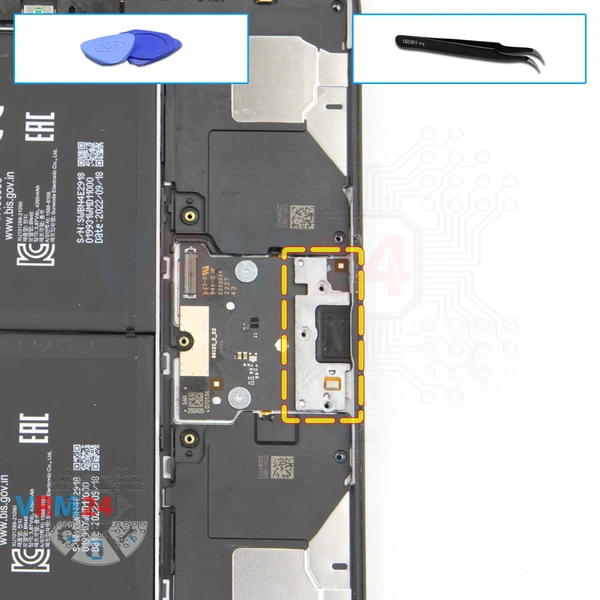

Removemos cuidadosamente o suporte que segura a porta de carregamento e o microfone.

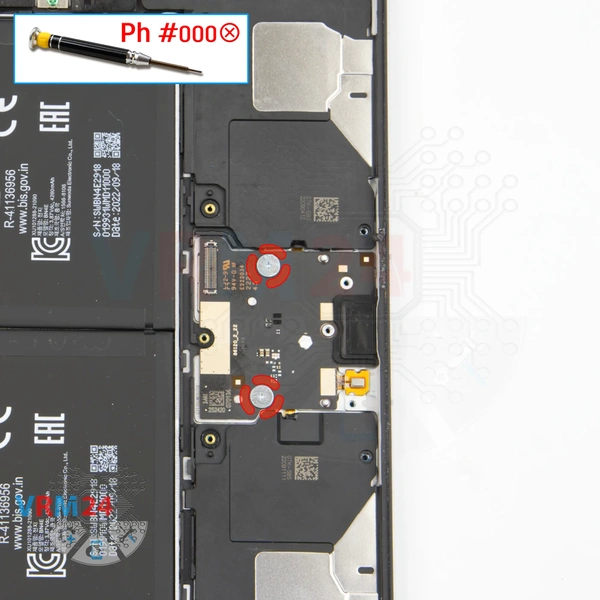

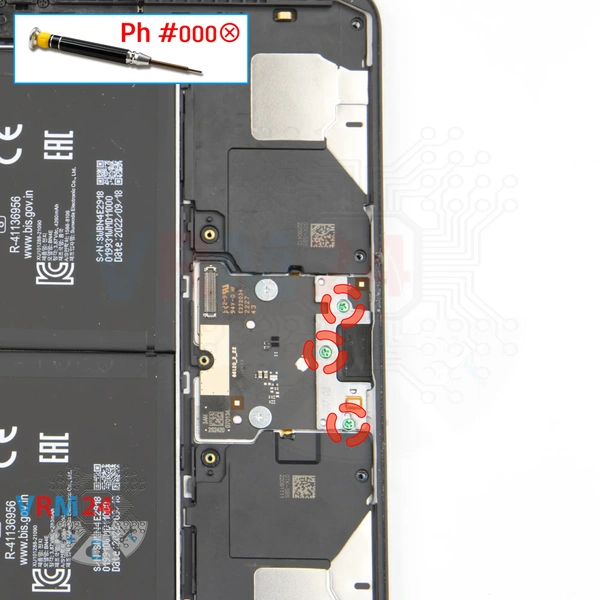

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os dois parafusos que prendem a subplaca.

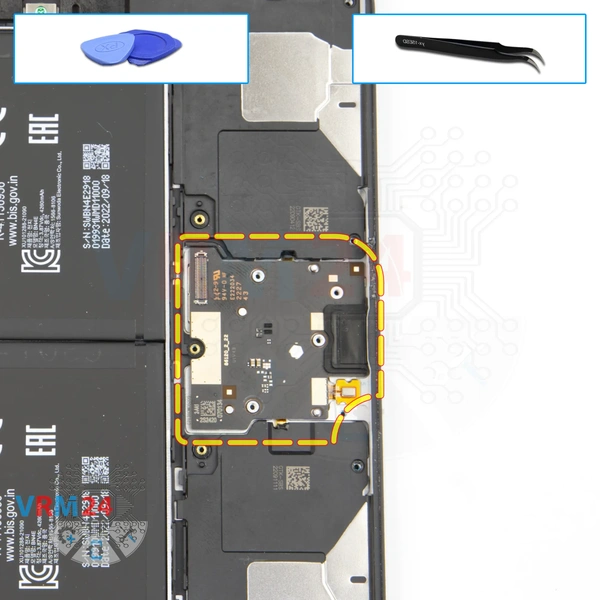

E levantamos cuidadosamente a borda e removemos a subplaca com a porta de carregamento, mas o microfone permanece no compartimento.

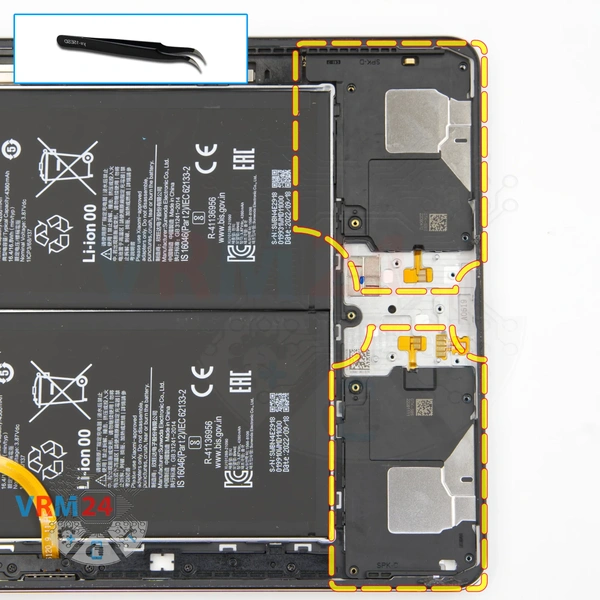

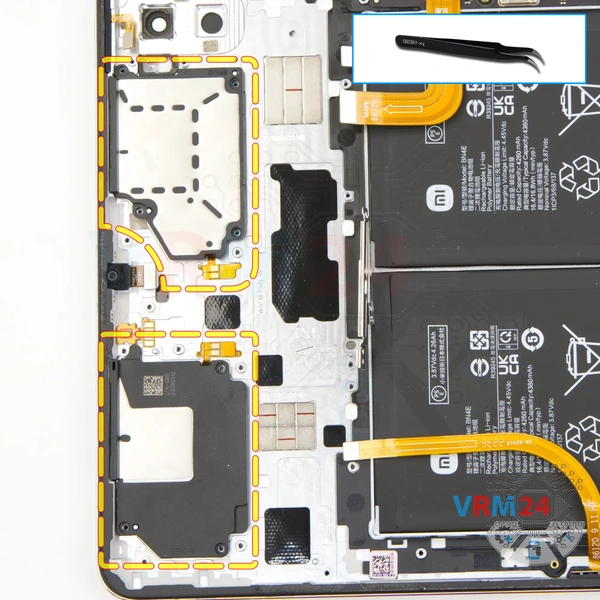

E precisamos destacar os alto-falantes.

Também prendemos o alto-falante na lateral, o lado mais distante da almofada de contato e levantamos e destacamos o alto-falante.

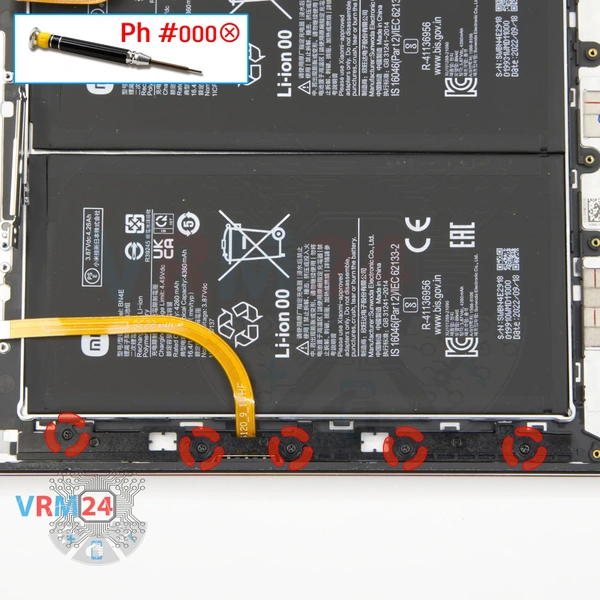

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os cinco parafusos na lateral.

Remova cuidadosamente a tampa na lateral que segura o conector do teclado.

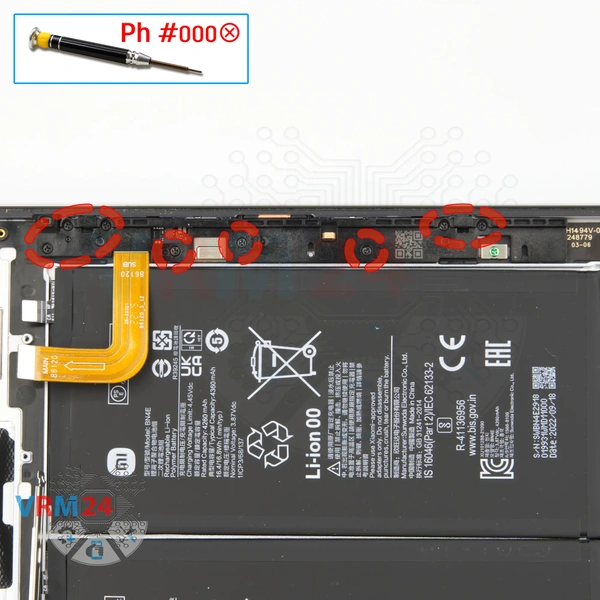

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse os oito parafusos do outro lado.

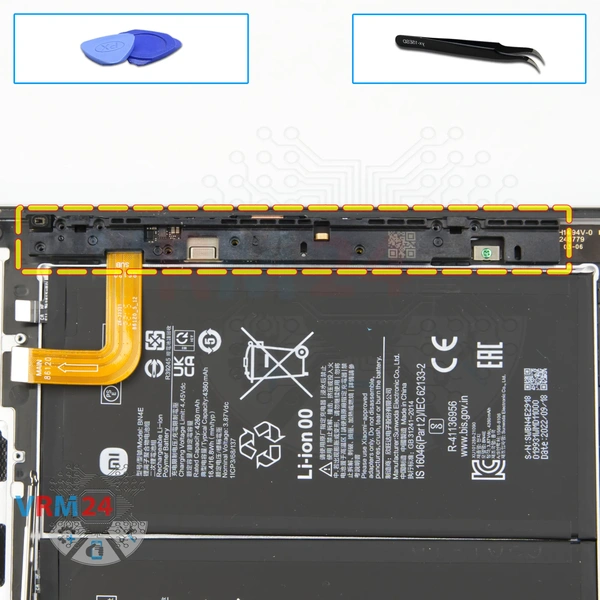

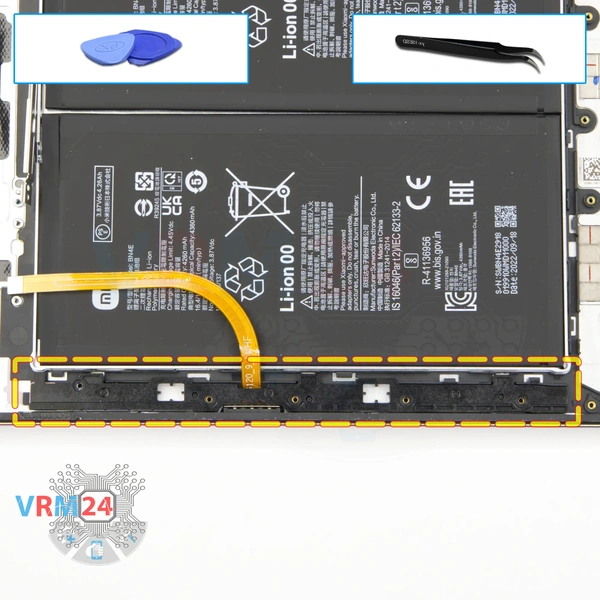

E podemos remover a tampa que esconde a placa longa e estreita.

E precisamos destacar o terceiro e o quarto alto-falantes.

Nós erguemos o alto-falante na lateral, o lado mais distante da almofada de contato e levantamos e destacamos o alto-falante.

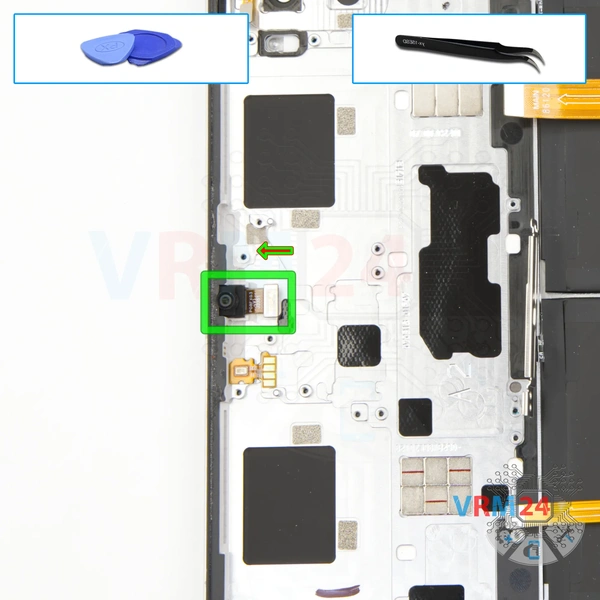

Podemos remover a câmera frontal. A câmera está um pouco presa com fita adesiva à caixa, então tome cuidado.

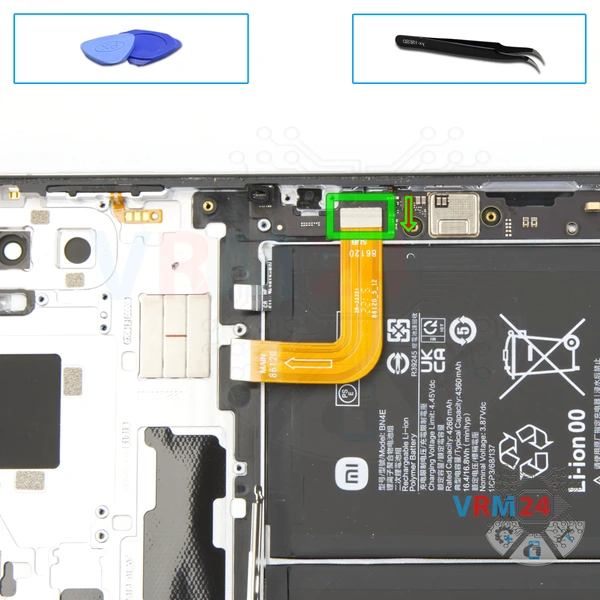

Desconectamos o conector e removemos o cabo flexível entre placas.

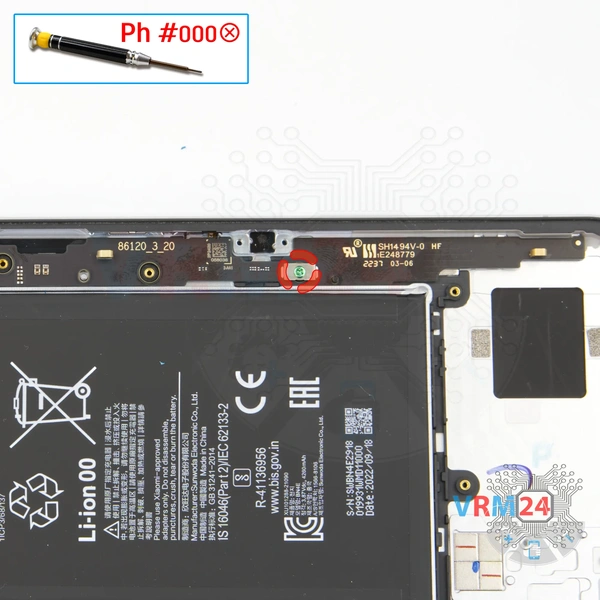

Usamos a mesma chave de fenda Phillips de 1,5 mm para desparafusar um parafuso que segura a placa longa e estreita.

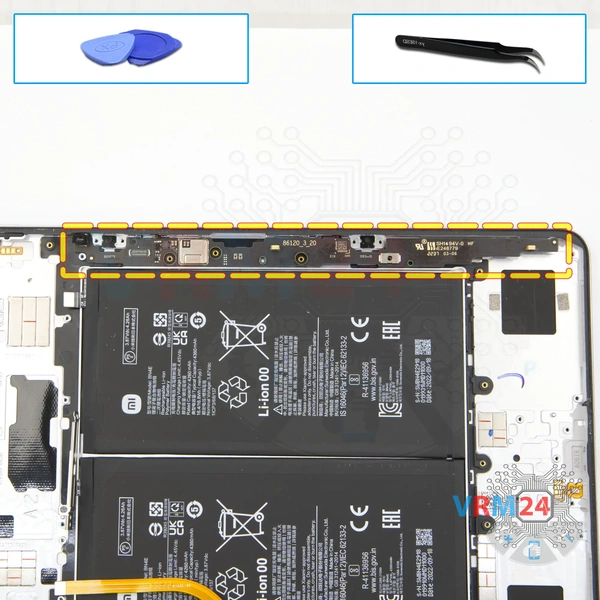

Podemos tentar remover a placa de circuito. Levante-a cuidadosamente e retire-a.

⚠️️ Tenha cuidado porque a placa de circuito impresso está ligeiramente presa com fita adesiva ao invólucro de um lado.

⚠️️ Não force nem tente dobrar a placa para removê-la.

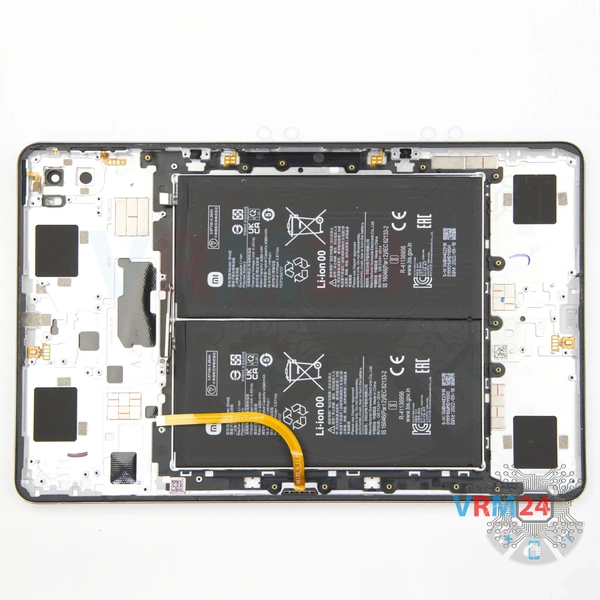

Na caixa ficou: bateria.
