Dificuldade de desmontagem:
Difícil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Pad 6 (Xiaomi Pad 6 23043RP34G) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 1/1

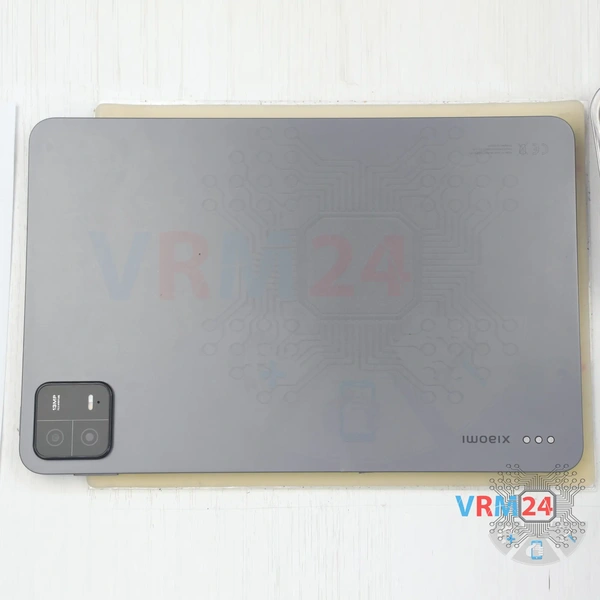

Passo 1. Antes da desmontagem!

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 2/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 2/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 2/3

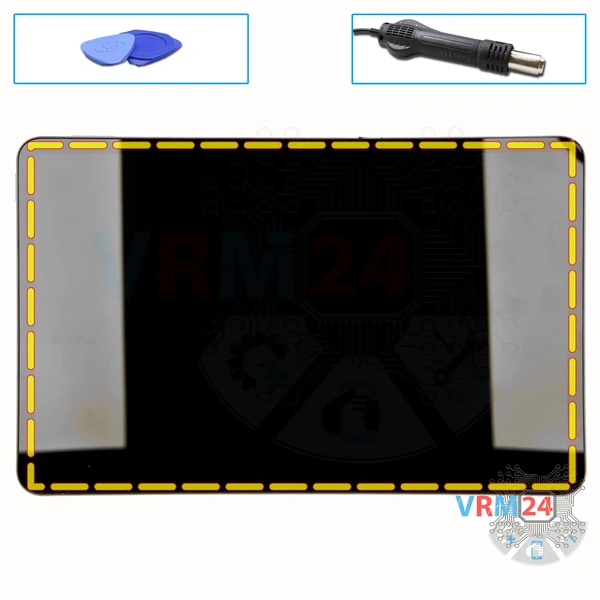

Passo 2. Abrir o módulo do ecrã

Como não temos bandeja para cartões, iremos direto para o aquecimento da superfície do display.

Aquecemos a uma temperatura de cerca de 75° C ou 170° F. Para isso usamos uma esteira de aquecimento.

Não recomendamos fortemente o uso de secador de cabelo para esta desmontagem e, em geral, não recomendamos desmontar este modelo sozinho e em casa. Como a tela é extremamente fina, é muito difícil desmontá-la. E também é muito difícil aquecer a tela de maneira uniforme, é necessário ter um equipamento especial. Recomendamos ir a oficinas para desmontar este modelo.

E após aquecer o display, podemos proceder ao seu desprendimento.

Para retirar o display usamos um filme plástico, é um filme protetor de um display novo ou um filme da papelaria.

Nós o inserimos no espaço entre a caixa e a tela e passamos ao longo do comprimento, separando a tela. Além disso, usamos ferramentas de plástico para evitar que a tela grude.

A desmontagem leva cerca de 30 minutos, por isso temos que ter cuidado e atenção em cada etapa da desmontagem. E a desmontagem é bastante complicada.

É importante determinar por onde passam os cabos e estar neste local com especial cuidado para não danificar os cabos com ferramentas e claro para abrir o display pelo lado direito.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 3/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 3/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 3/3

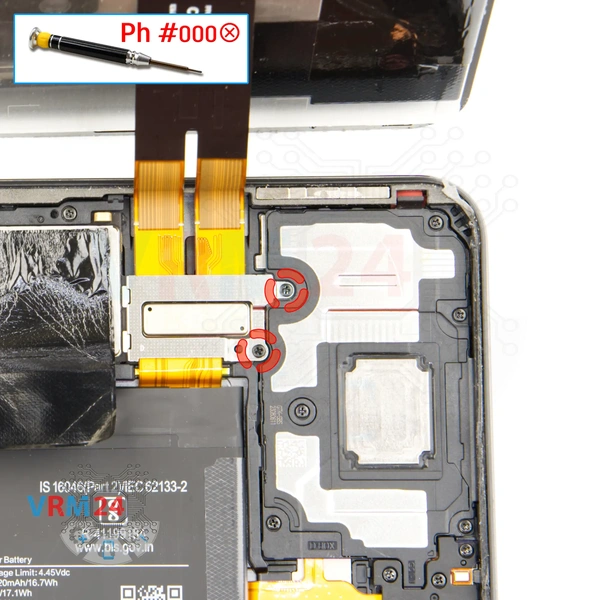

Passo 3. Desaparafusar os parafusos

Desaparafuse os dois parafusos que prendem os conectores da tela. Usamos uma chave de fenda Phillips de 1,5 mm ou nº 000.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 4/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 4/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 4/3

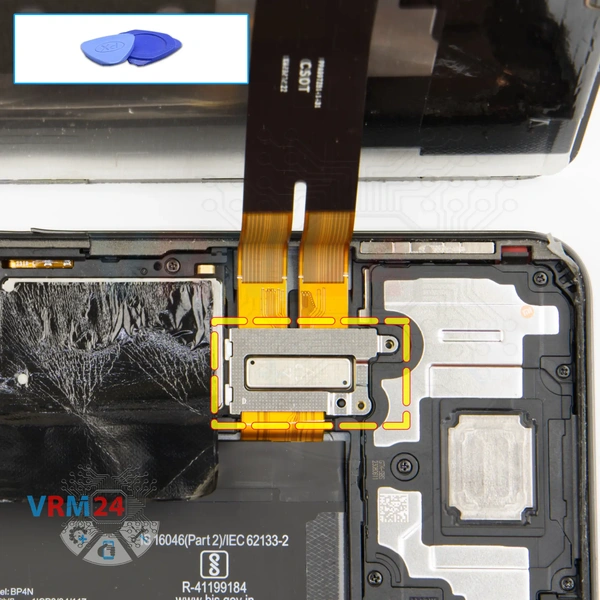

Passo 4. Retirar o suporte

Remova cuidadosamente o suporte com uma ferramenta não metálica.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 5/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 5/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 5/3

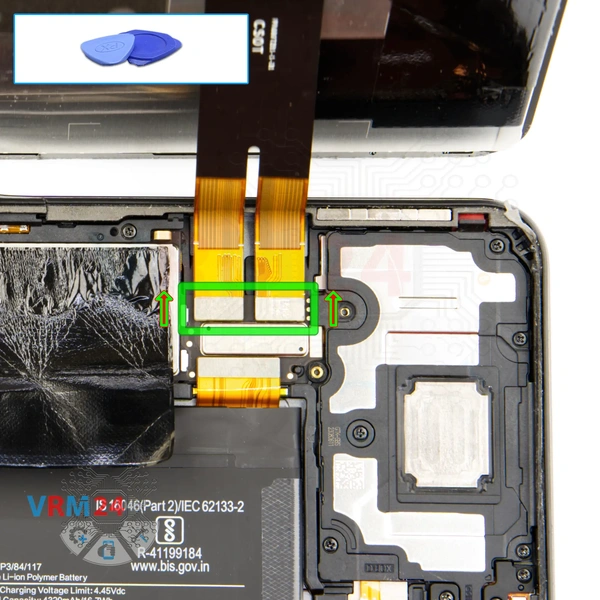

Passo 5. Desconectar os conectores

Desconecte os conectores e poderemos remover cuidadosamente o módulo da tela.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/3 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/4 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/5 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 6/6

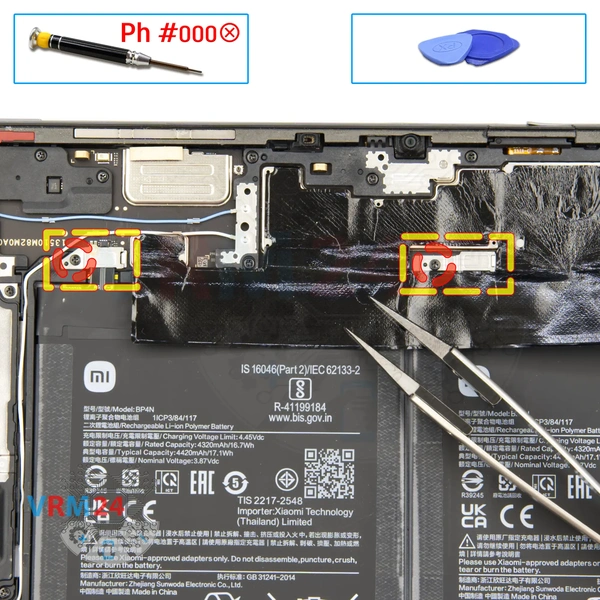

Passo 6. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os dois parafusos e remova os suportes que prendem os conectores.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 7/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 7/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 7/3

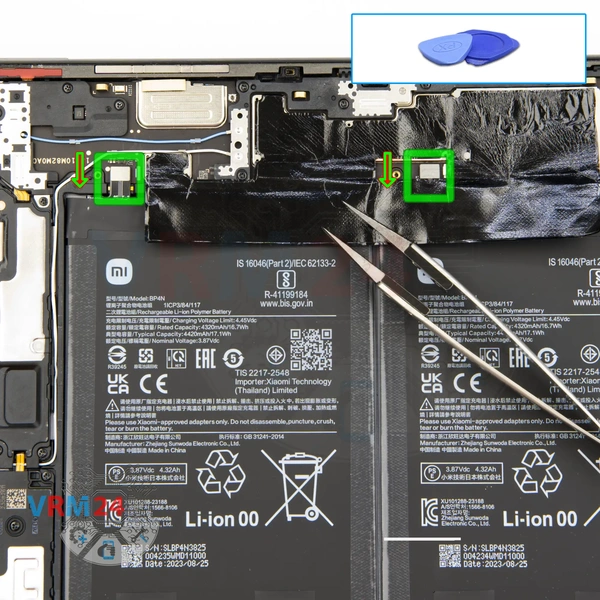

Passo 7. Desligar o conector da bateria

Desconecte o conector da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo Xiaomi Pad 6 possui duas baterias BP4N com capacidade de 4320 mAh (também conhecida como bateria recarregável).


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 8/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 8/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 8/3

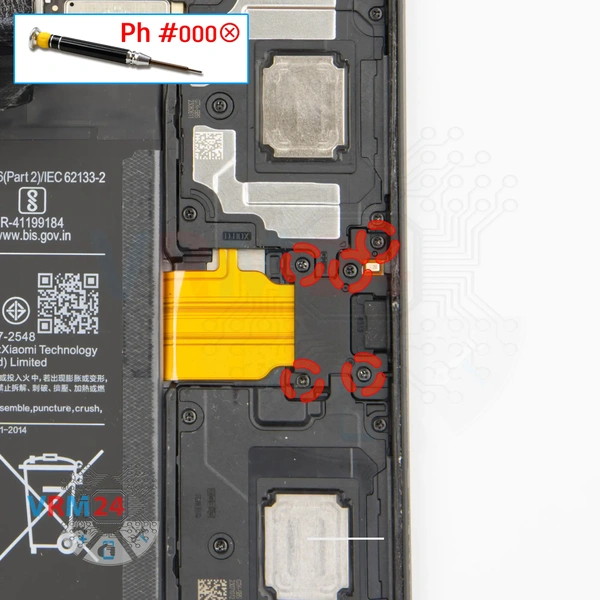

Passo 8. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os cinco parafusos que prendem a porta de carregamento.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 9/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 9/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 9/3

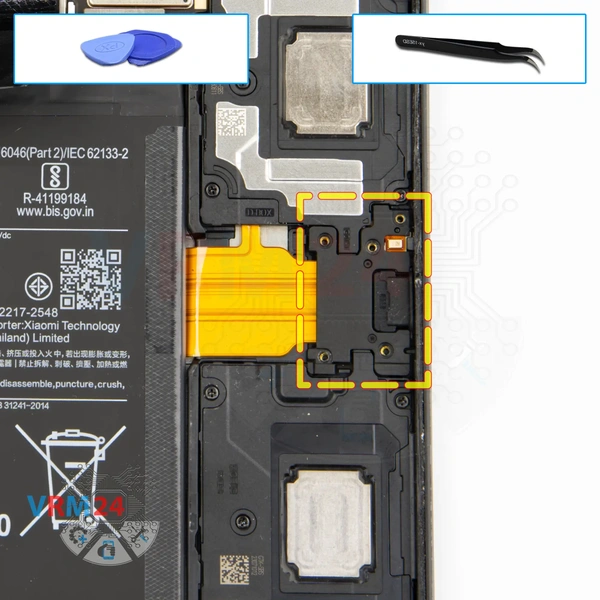

Passo 9. Abrir a tampa

Retire com cuidado a tampa que esconde a pequena placa com uma porta de carregamento.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 10/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 10/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 10/3

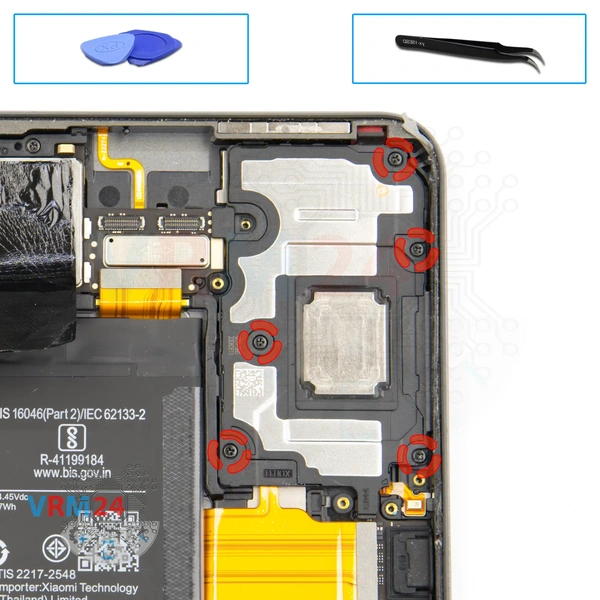

Passo 10. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os cinco parafusos que prendem o alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 11/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 11/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 11/3

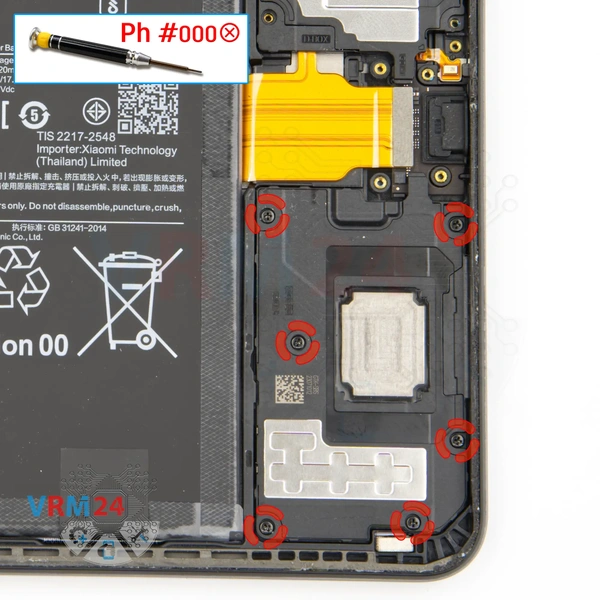

Passo 11. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os seis parafusos que prendem outro alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 12/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 12/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 12/3

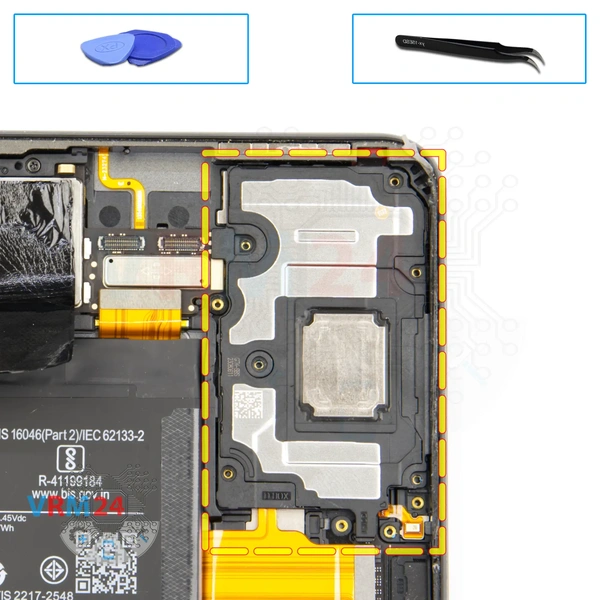

Passo 12. Retirar o altifalante

Então, podemos desconectar o primeiro alto-falante. Prenda-o com cuidado na borda e retire o alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 13/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 13/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 13/3

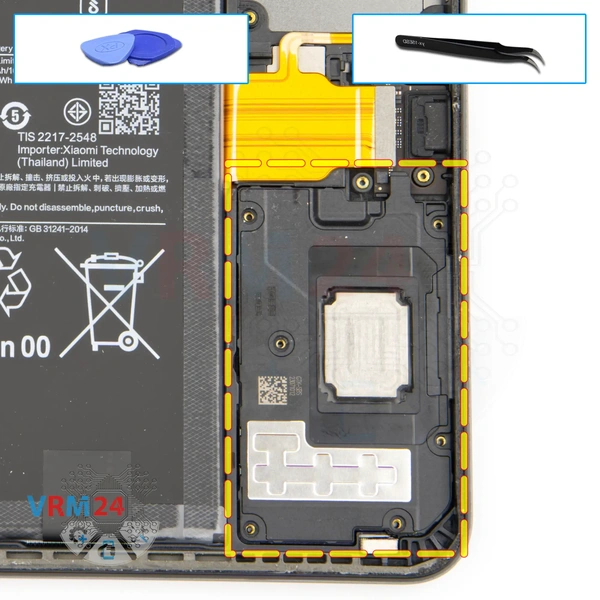

Passo 13. Retirar o altifalante

Removemos o segundo alto-falante da mesma maneira. Prenda-o com cuidado na borda e retire o alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 14/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 14/2

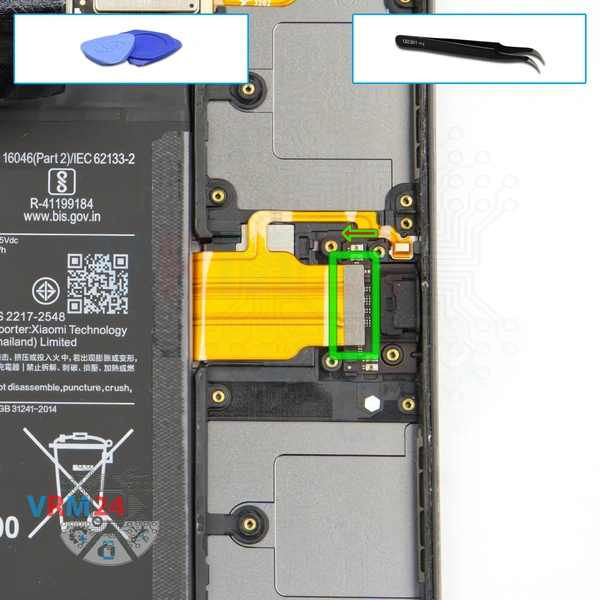

Passo 14. Desligar o conector

Desconecte o conector do cabo entre placas.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 15/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 15/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 15/3

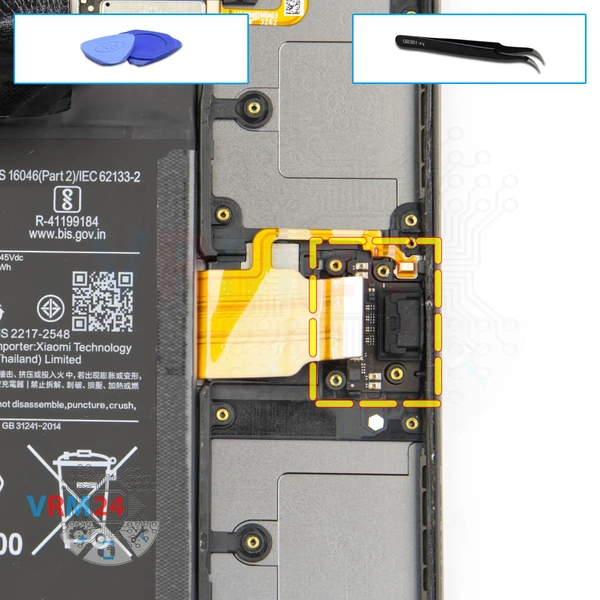

Passo 15. Retirar o porto de carga

Prosseguimos para desconectar a pequena placa com a porta de carregamento. Levante-o com cuidado pela borda e tente puxar a placa.

A placa é ligeiramente recuada e inserida nas bases dos parafusos.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 16/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 16/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 16/3

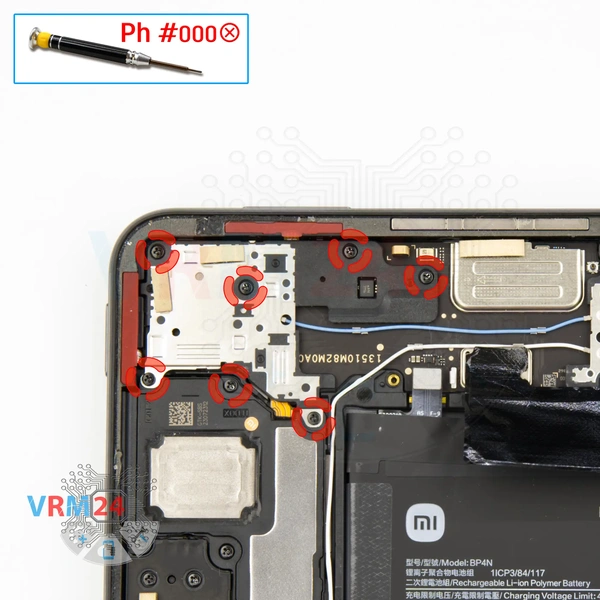

Passo 16. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os sete parafusos.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 17/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 17/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 17/3

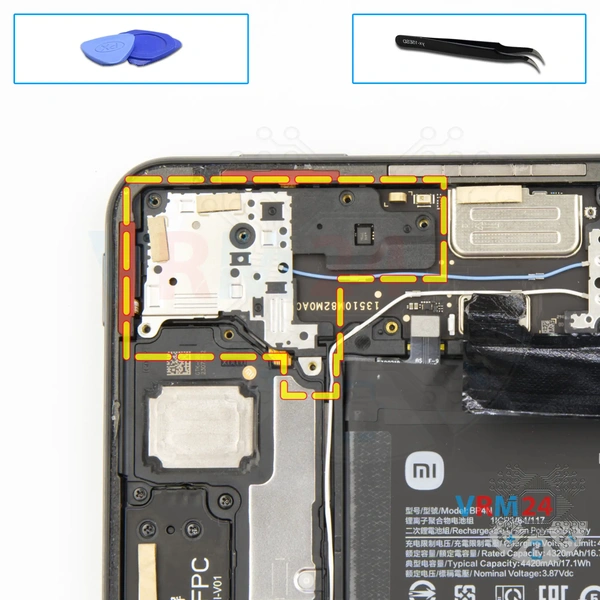

Passo 17. Abrir a tampa

Vamos retirar a tampa que esconde a câmera traseira. A tampa também protege a placa-mãe.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 18/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 18/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 18/3 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 18/4

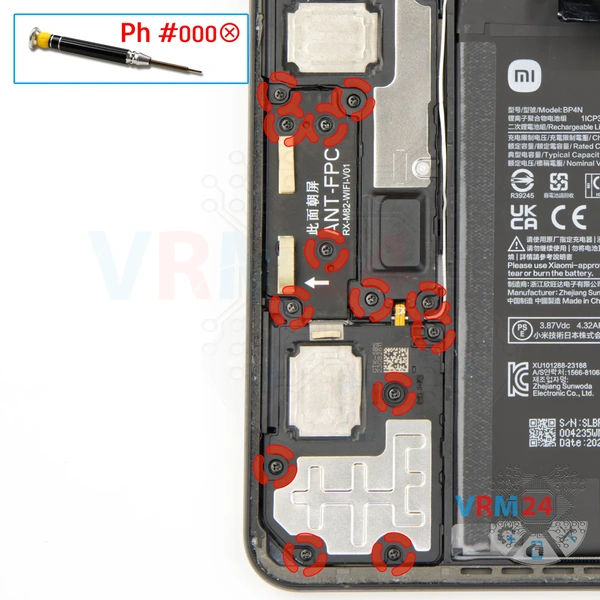

Passo 18. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os treze parafusos que prendem os alto-falantes.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 19/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 19/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 19/3

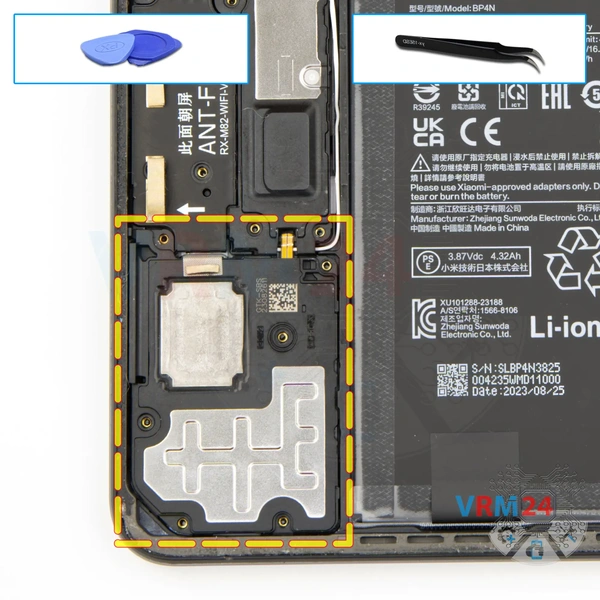

Passo 19. Retirar o altifalante

E podemos desconectar o próximo alto-falante. Levante cuidadosamente a borda e remova o alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 20/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 20/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 20/3

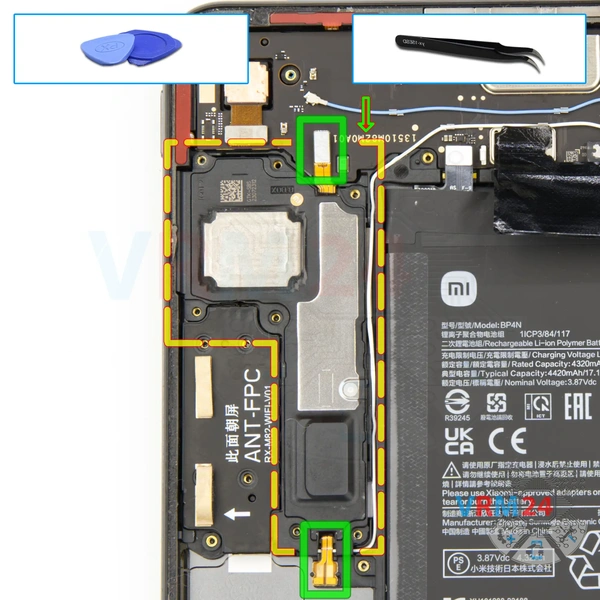

Passo 20. Retirar o altifalante

Em seguida, precisamos descolar o conector, desconectar um conector do outro lado e desconectar o último alto-falante.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 21/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 21/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 21/3

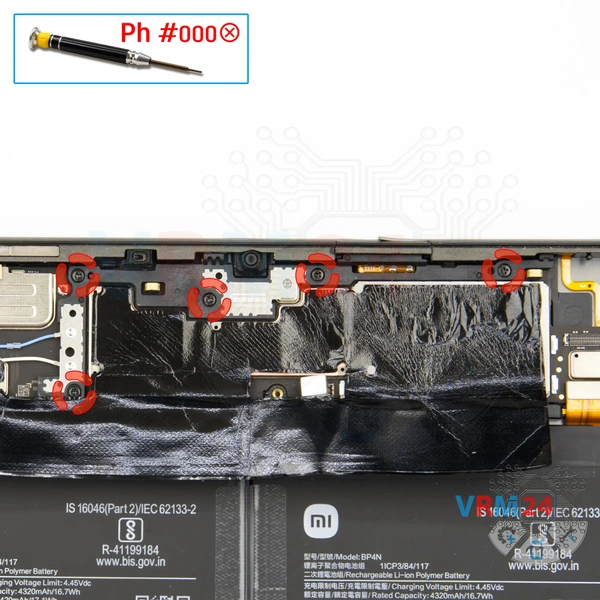

Passo 21. Desaparafusar os parafusos

Em seguida, temos que desparafusar os cinco parafusos da placa-mãe que prendem a placa-mãe e a pequena moldura.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 22/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 22/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 22/3

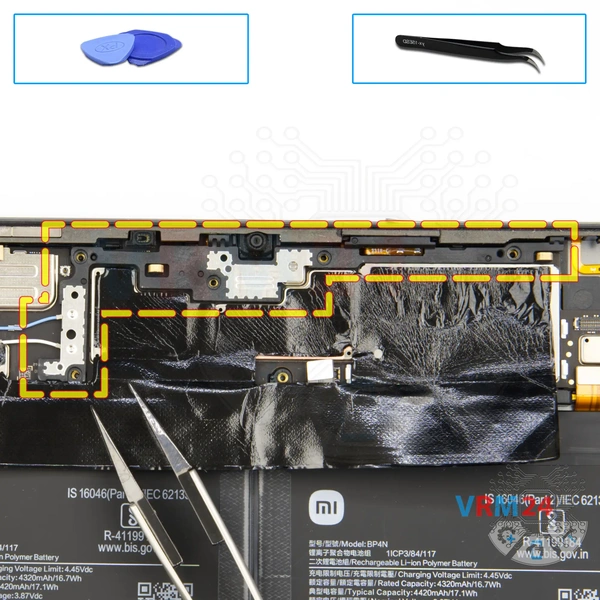

Passo 22. Abrir a tampa

Remova a pequena moldura que segura os conectores.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 23/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 23/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 23/3

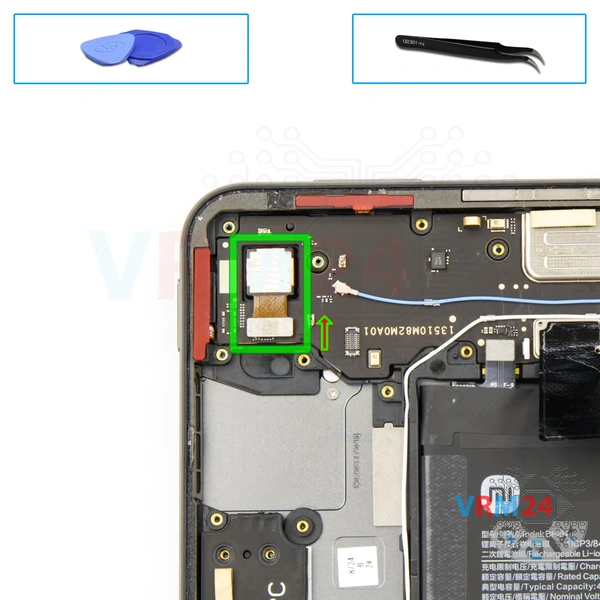

Passo 23. Retirar a câmara traseira

E podemos desconectar a câmera traseira.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 24/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 24/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 24/3

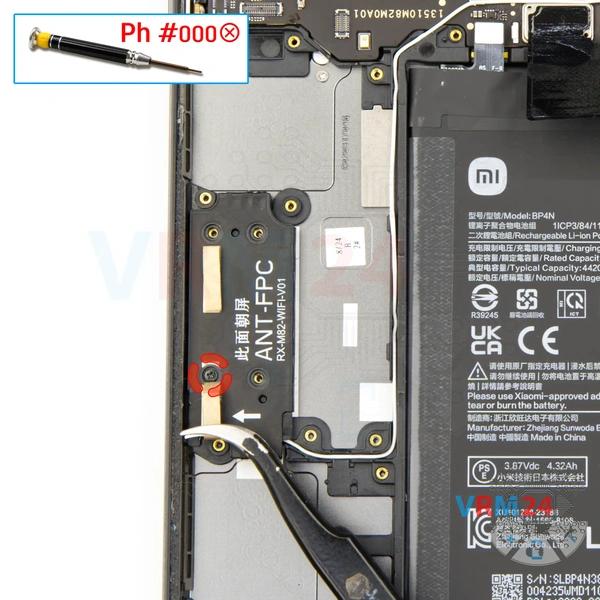

Passo 24. Desaparafusar um parafuso

Então, voltamos à capa.

Encontramos um parafuso sob a junta marrom e verificamos se não há mais parafusos e desparafusamos esse parafuso com uma chave de fenda Phillips.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 25/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 25/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 25/3

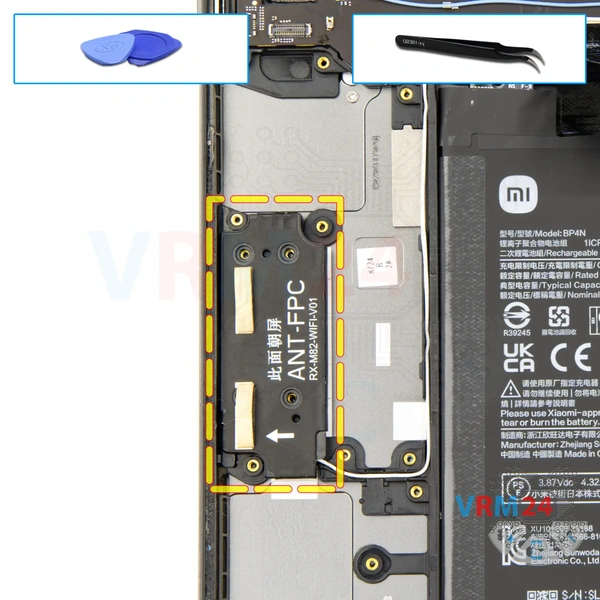

Passo 25. Abrir a tampa

Agora podemos remover a tampa facilmente.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 26/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 26/2

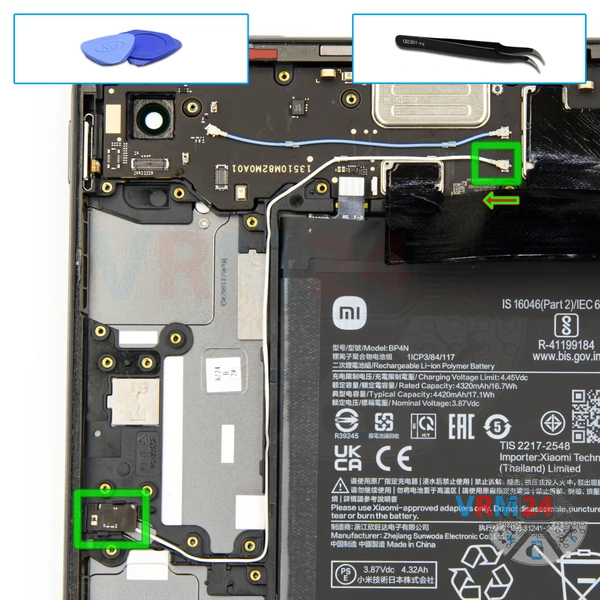

Passo 26. Retirar a placa pequena

Debaixo da tampa temos uma pequena placa de antena com cabo coaxial.

Desconectamos um conector da placa-mãe e removemos a placa pequena e o cabo coaxial.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 27/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 27/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 27/3

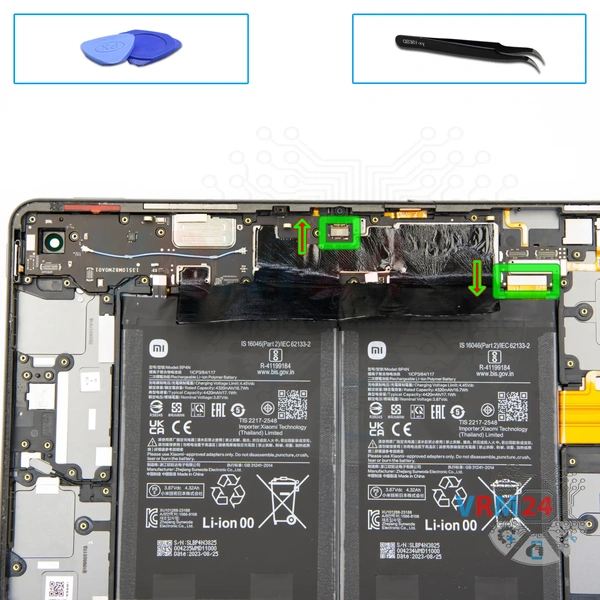

Passo 27. Desconectar os conectores

Desconecte os conectores da câmera frontal e do cabo entre placas na placa-mãe.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 28/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 28/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 28/3

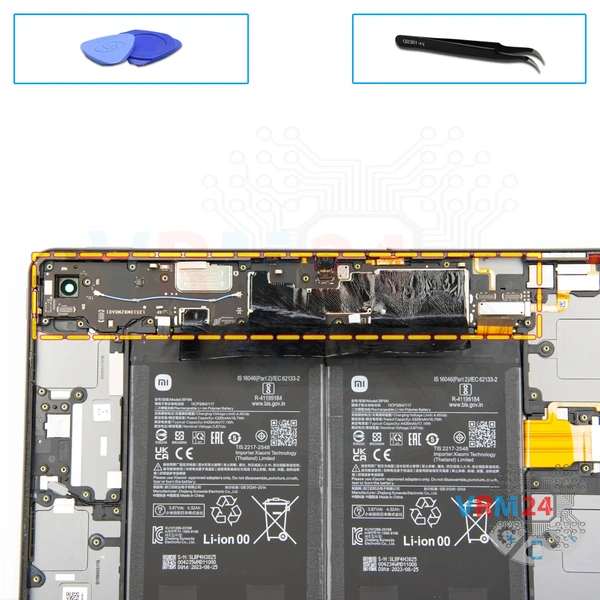

Passo 28. Retirar a placa-mãe

Podemos tentar remover a placa-mãe. Garantimos que nada esteja no nosso caminho e removemos a placa-mãe.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 29/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 29/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 29/3

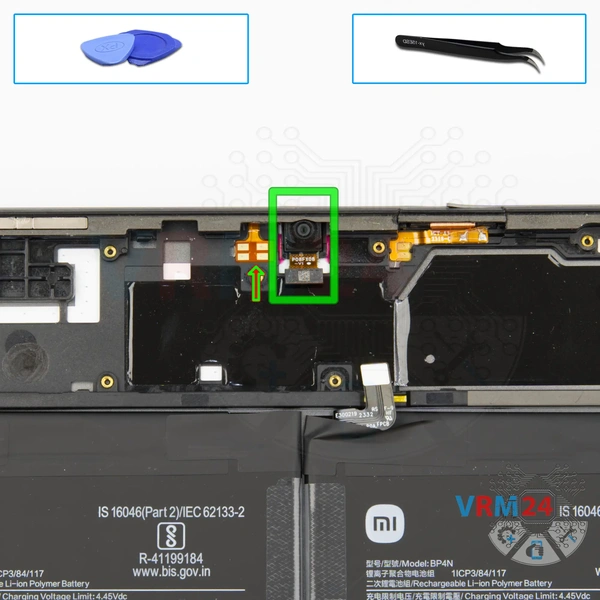

Passo 29. Retirar a câmara frontal

Agora precisamos desconectar a câmera frontal. Precisamos prender cuidadosamente a parte inferior da câmera e retirá-la.

A câmera está gravada, então precisamos fazer tudo com cuidado e não danificar o cabo da câmera.


Como desmontar Xiaomi Pad 6 por si mesmo, Passo 30/1 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 30/2 Como desmontar Xiaomi Pad 6 por si mesmo, Passo 30/3

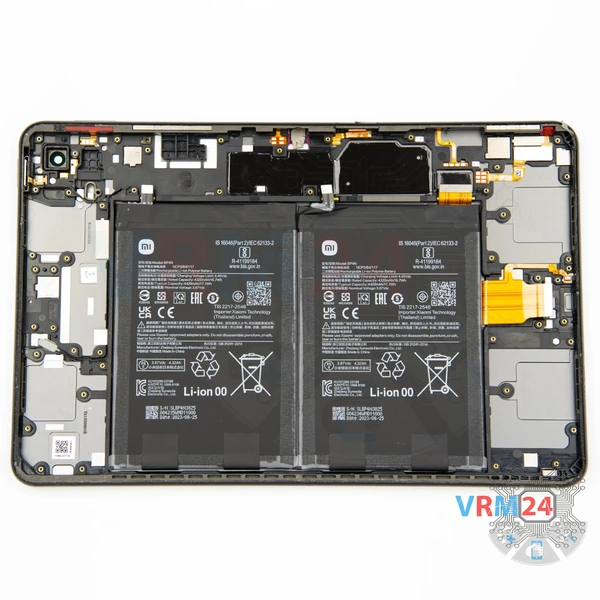

Passo 30. Na carcaça ficou

ℹ️️ Na caixa permaneceram: bateria, botões e microfones.

Instruções detalhadas de desmontagem do Xiaomi Pad 6 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem duro complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Pad 6 — Xiaomi Pad 6 23043RP34G lançado para mercados em diferentes países.
