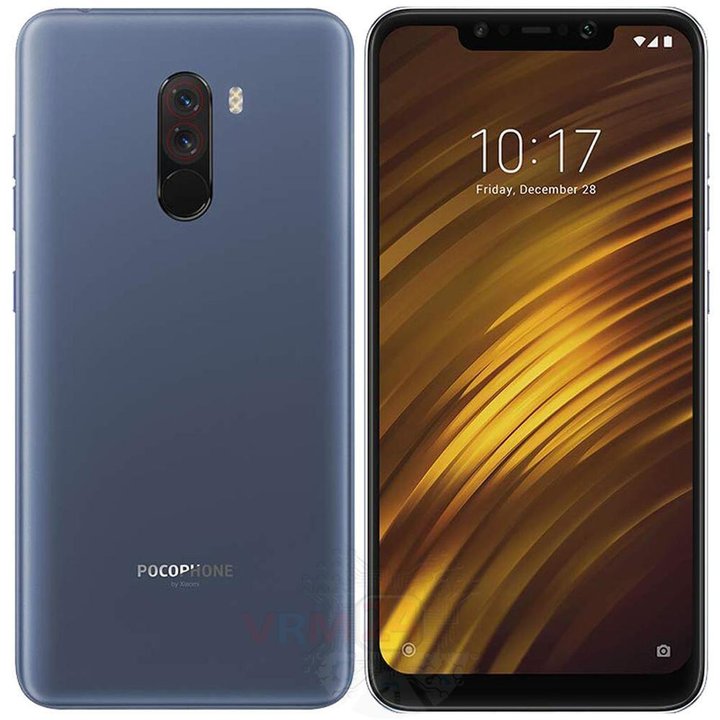

Desmontagem/Reparar do dispositivo móvel Xiaomi Pocophone F1 (Xiaomi Pocophone F1 M1805E10A) com a descrição de cada passo e o conjunto de ferramentas necessárias.

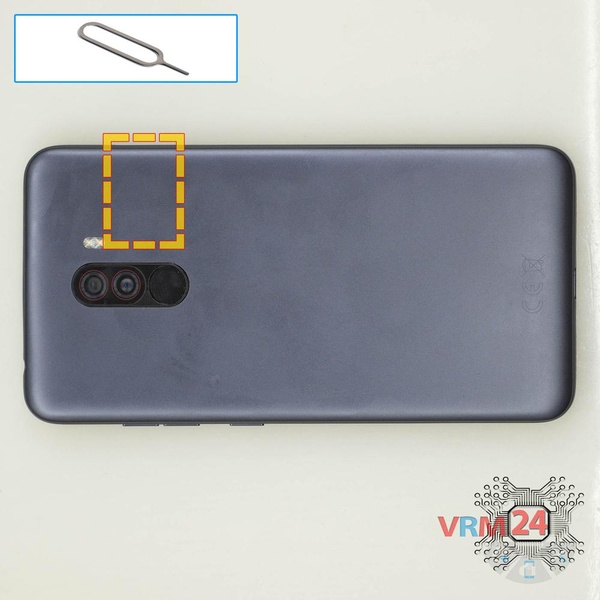

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

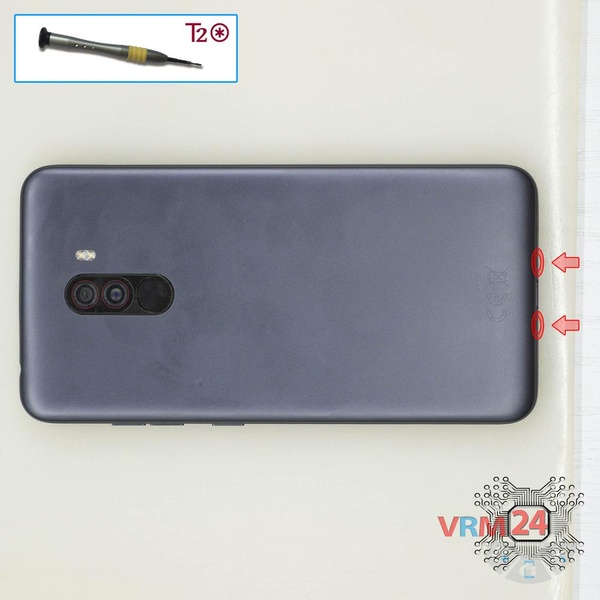

Usando uma chave de fenda (hex T2), desaperte 2 parafusos na extremidade do telefone.

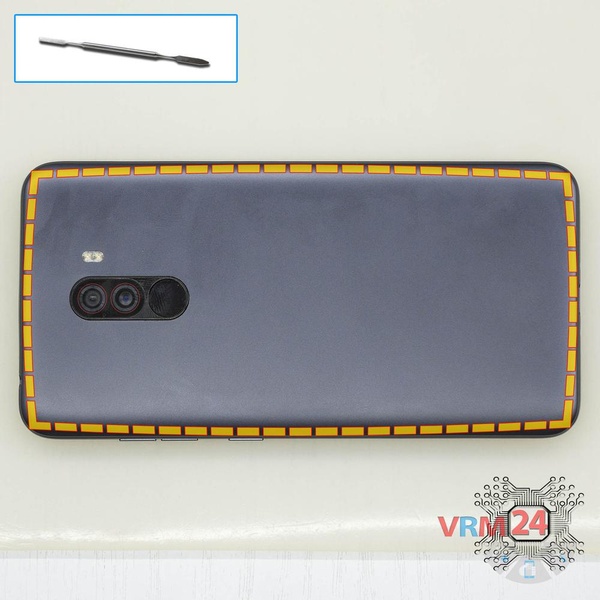

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

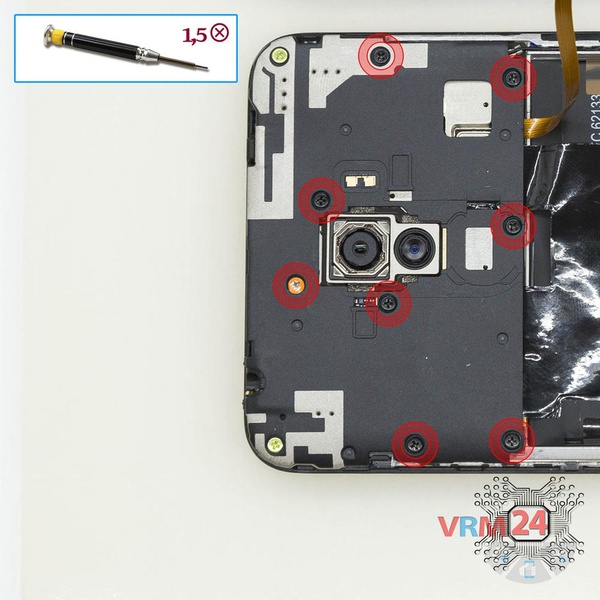

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

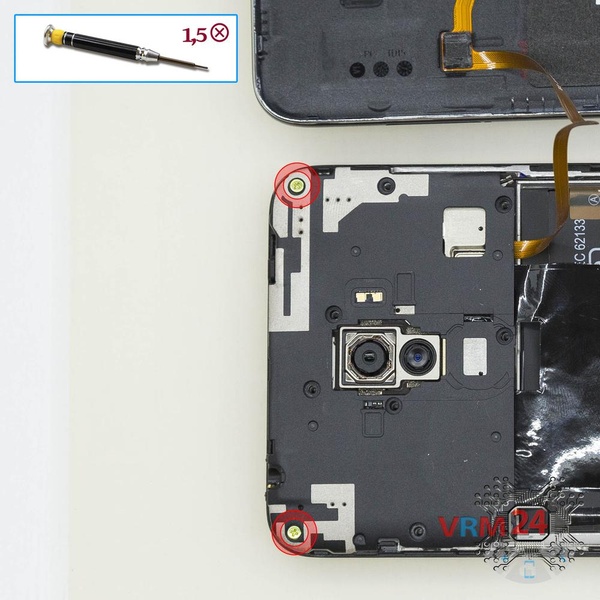

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 2 parafusos brancos curtos.

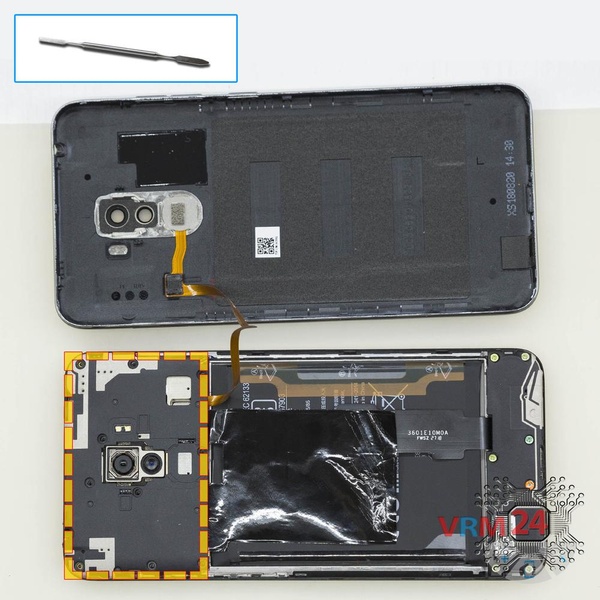

Remova a tampa com antenas. A tampa protege a placa de circuito impresso (PCB). Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito na placa de circuito.

Além disso, a tampa contém o conector do sensor de impressão digital, mas o próprio sensor de impressão digital está localizado na tampa traseira e conectado à placa-mãe por meio de um cabo plano.

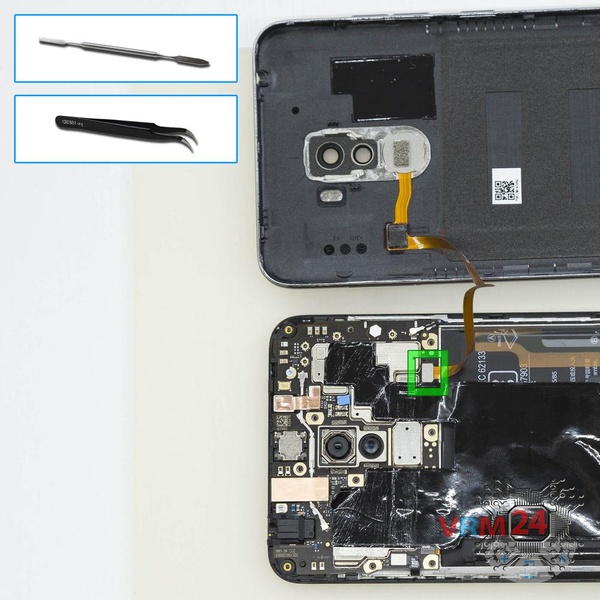

Desconecte o conector do sensor de impressão digital e remova a tampa traseira.

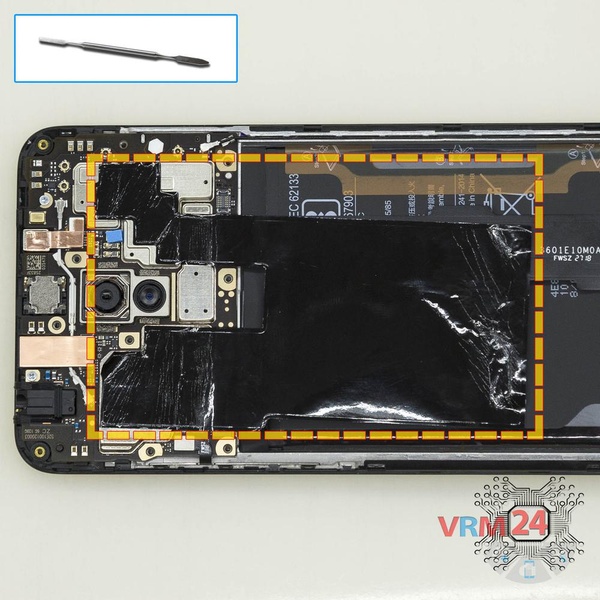

Retire a película protetora.

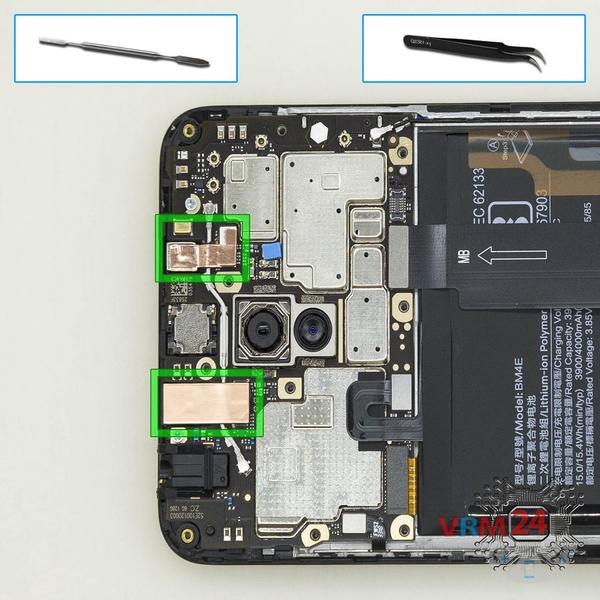

Desconecte os conectores e remova as duas câmeras frontais (selfie). As câmeras são cobertas com filme de cobre (dissipador de calor passivo).

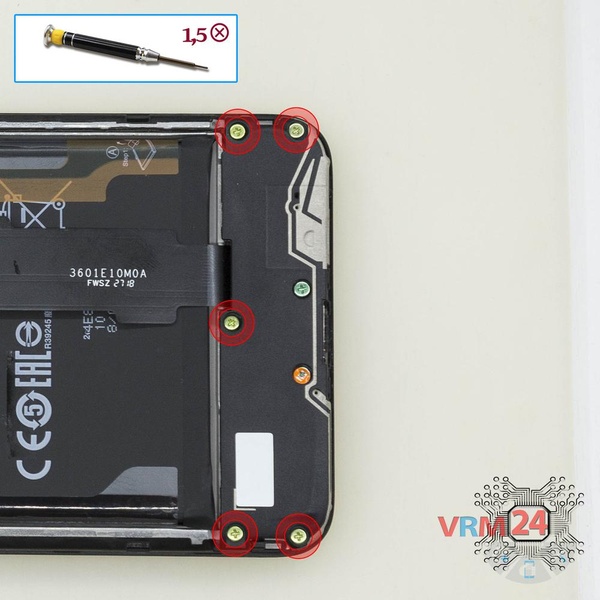

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 5 parafusos curtos.

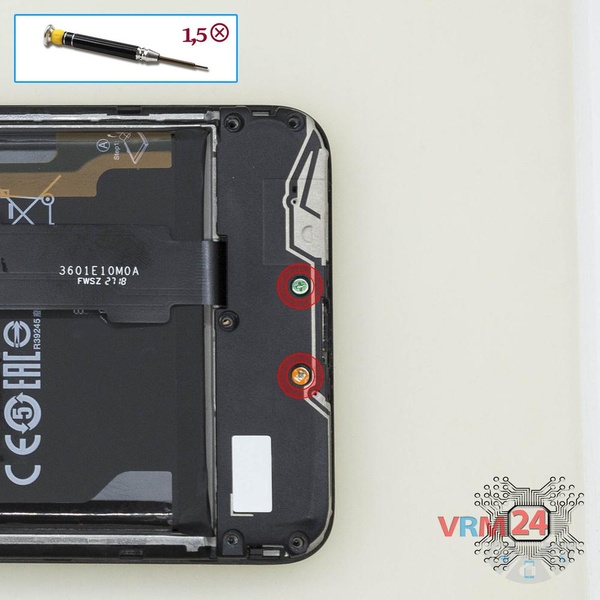

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 2 parafusos longos.

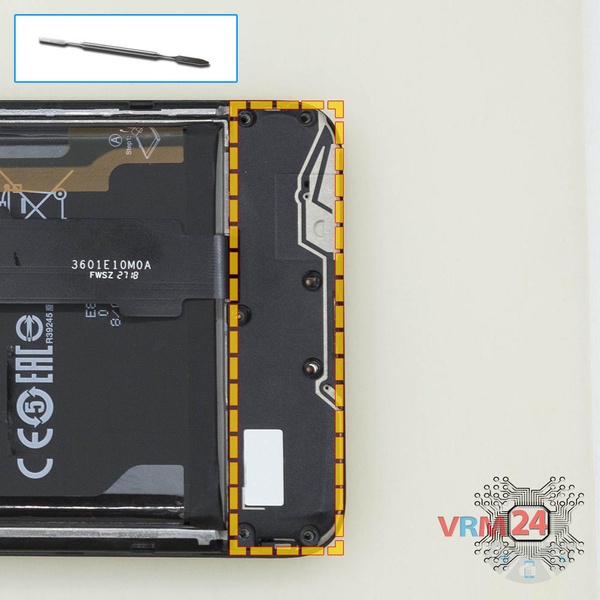

Abra a borda e remova o conjunto do alto-falante com antenas.

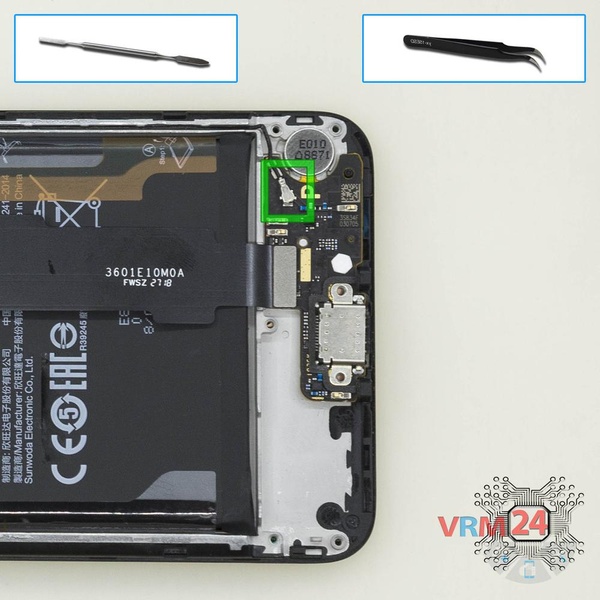

Levante o conector do cabo coaxial.

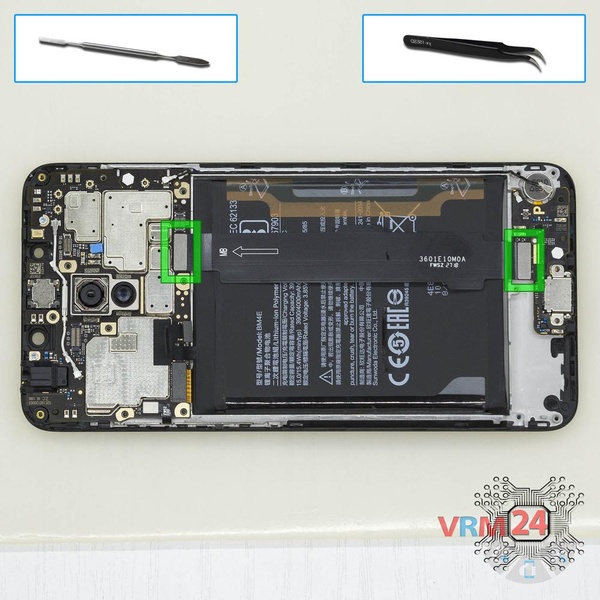

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

ℹ️️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.

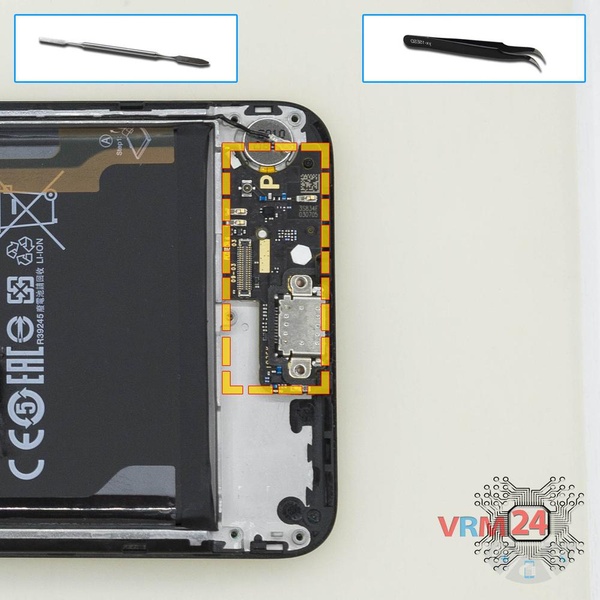

Remova a placa secundária. Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

A sub-placa também pode ser fixada com anexos como travas ou ganchos, tenha cuidado.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

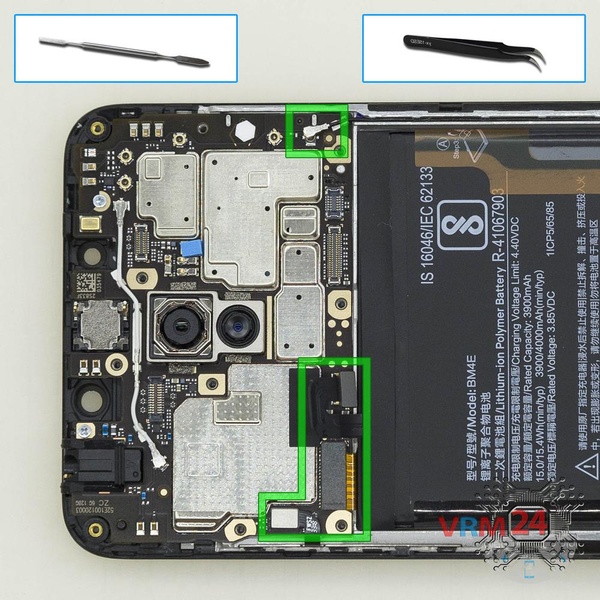

Erguer os conectores do cabo dos botões de volume de energia, cabo do módulo de tela e cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

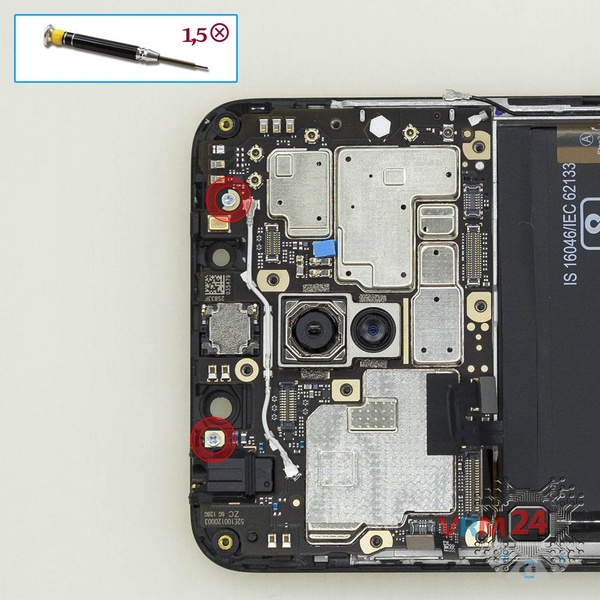

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte dois parafusos que prendem a placa-mãe.

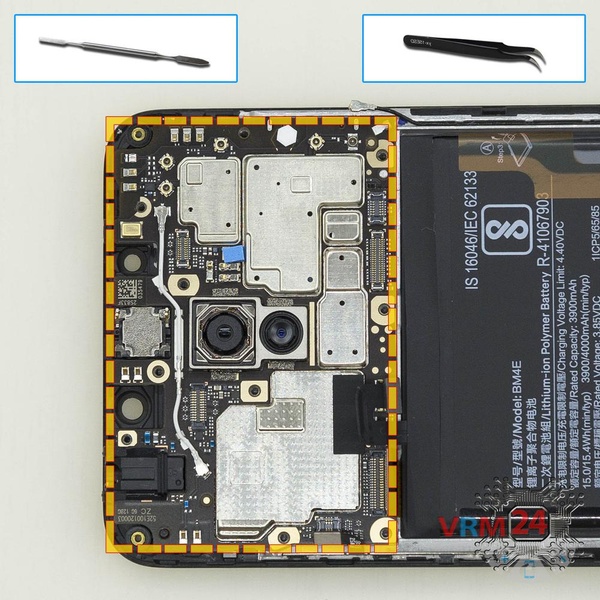

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode ser anexada com acessórios como travas ou ganchos, tenha cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

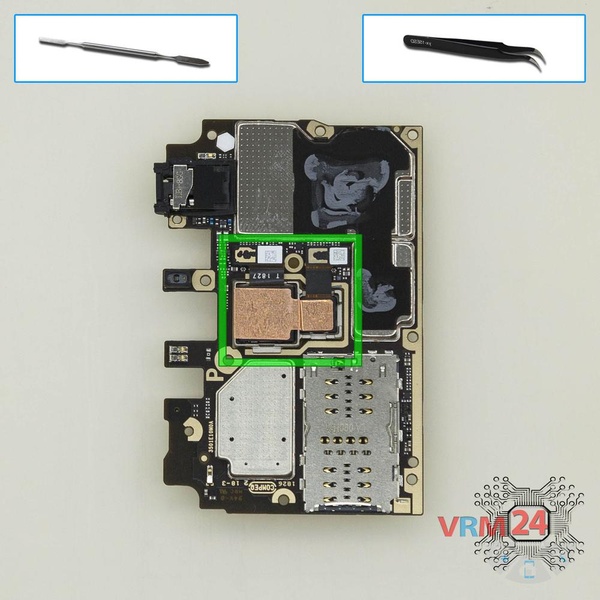

Desconecte os conectores na placa-mãe e remova o conjunto de duas câmeras traseiras.
