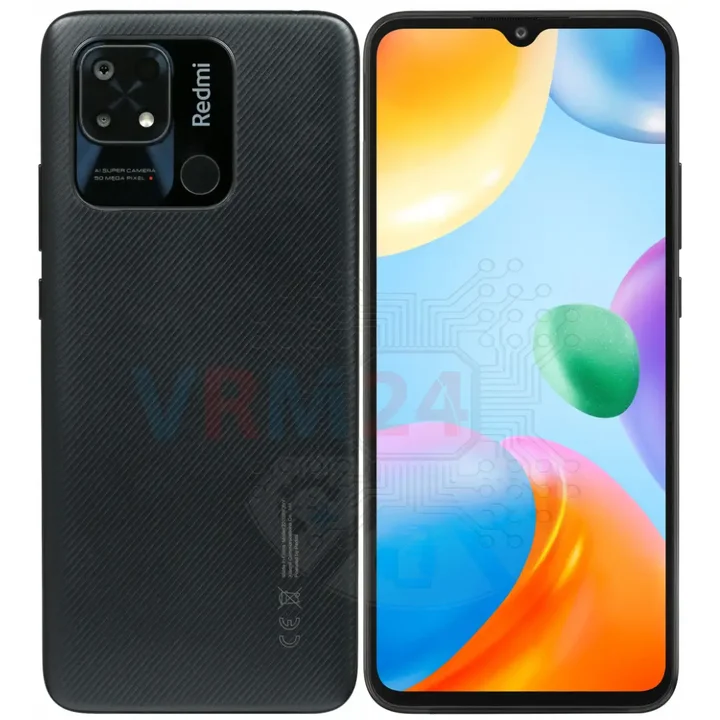

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi 10C (Xiaomi Redmi 10C 220333QAG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️ Antes de desmontar, não esqueça de desligar o celular.

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

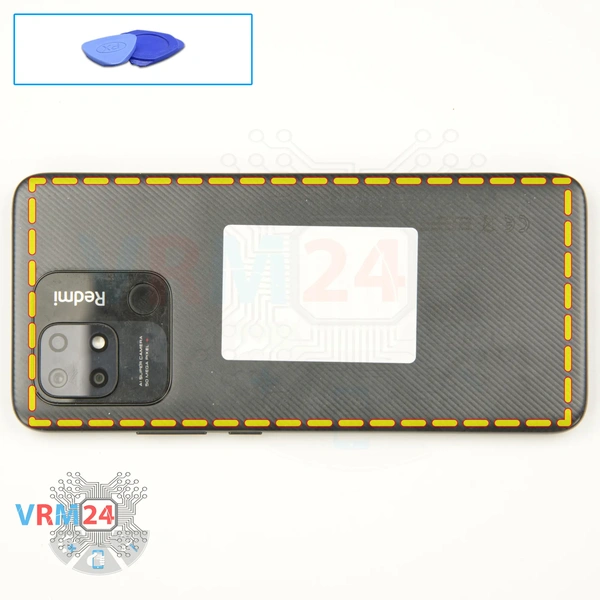

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

⚠️ Preste atenção ao cabo do sensor de impressão digital localizado na parte interna.

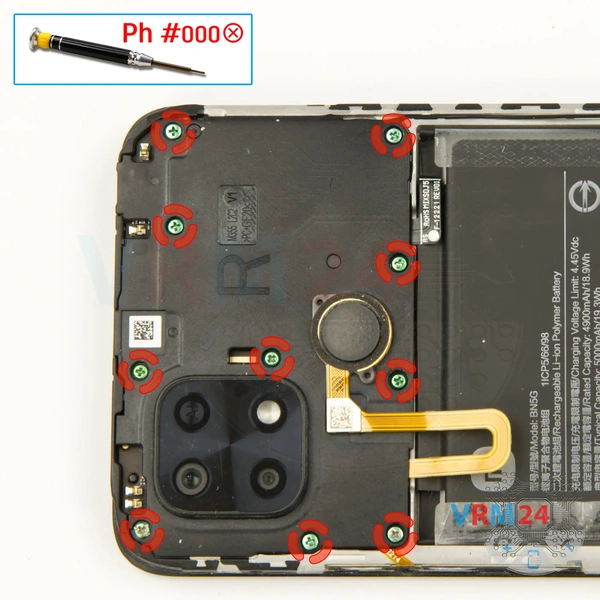

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os dez parafusos.

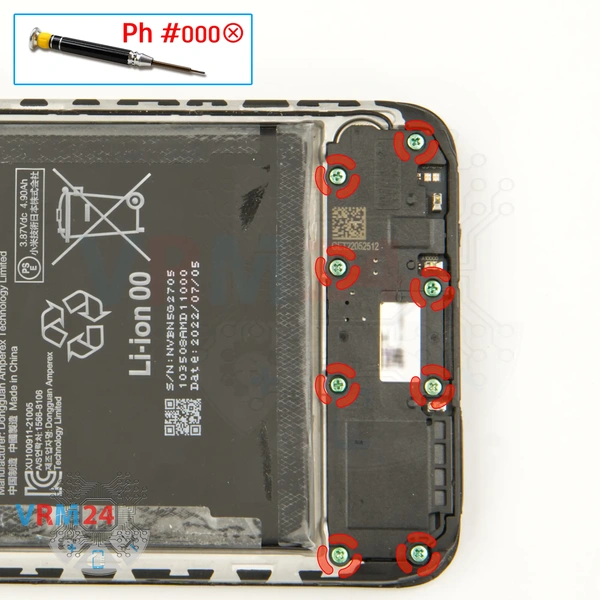

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os oito parafusos.

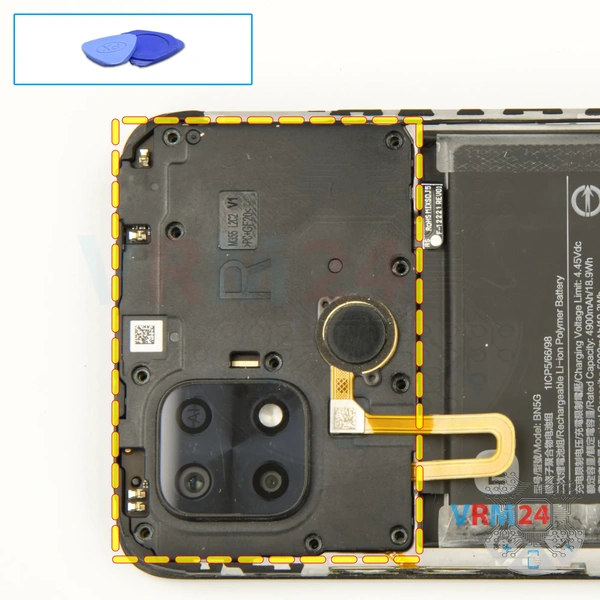

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa.

ℹ️ Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo Xiaomi Redmi 10C 220333QAG possui uma bateria BN5G com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

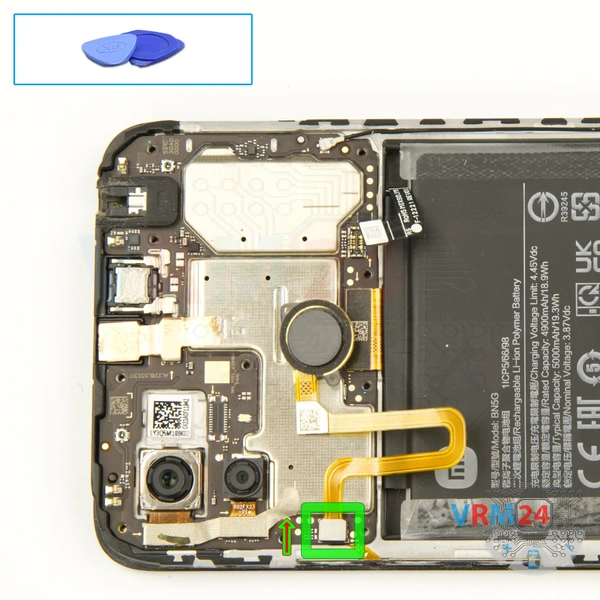

Erga o conector e remova o sensor de impressão digital.

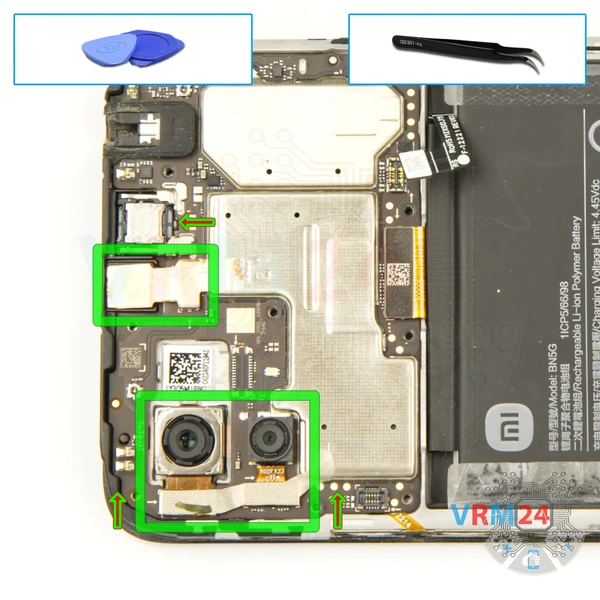

Erga os conectores e remova as duas câmeras traseiras e uma câmera frontal (selfie).

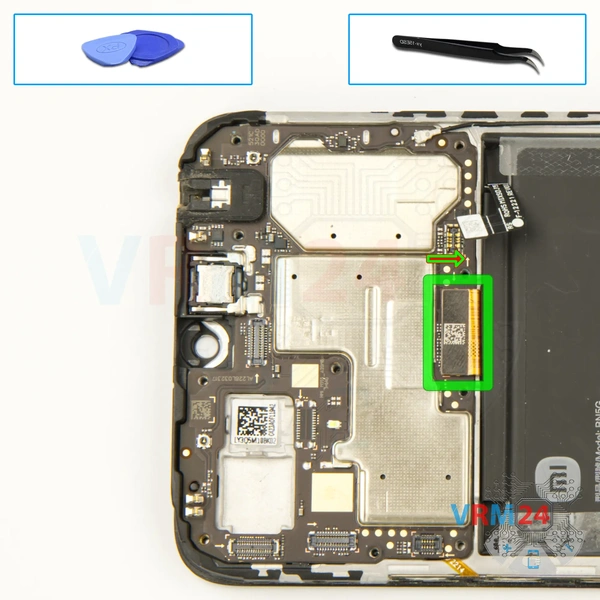

Desconecte o conector do módulo de exibição.

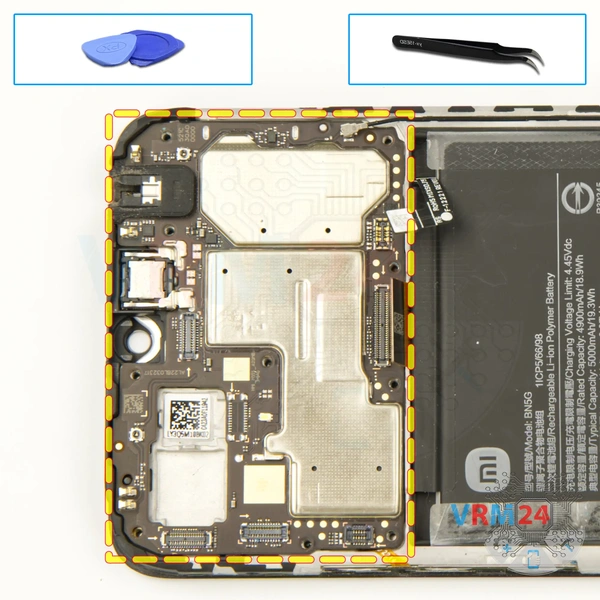

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

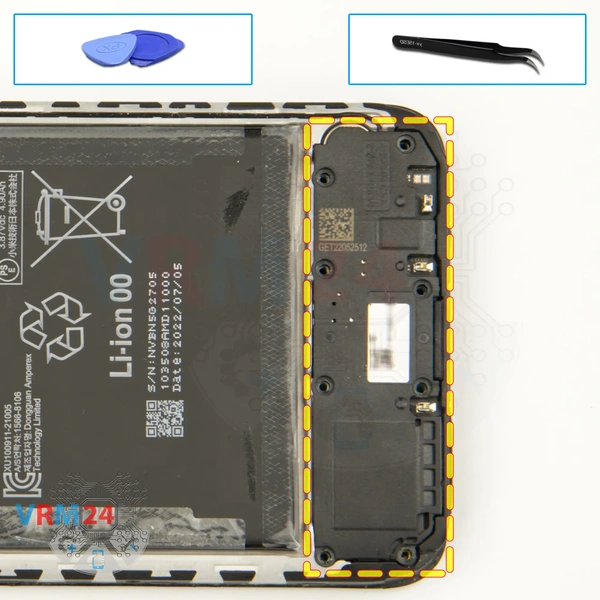

Force a borda e remova o conjunto do alto-falante.

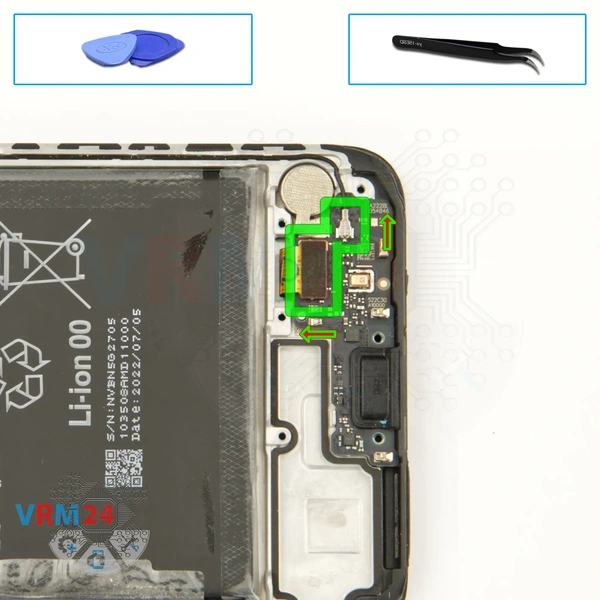

Desconecte o conector do cabo coaxial, conector do cabo entre placas.

⚠️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são bem fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

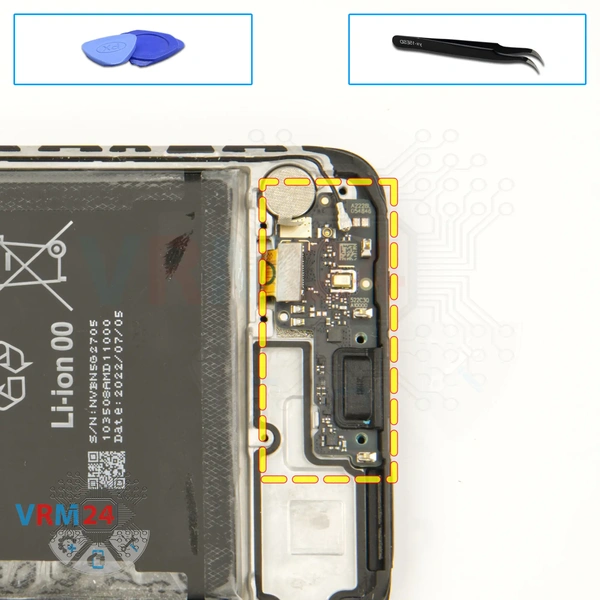

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️ A placa secundária contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

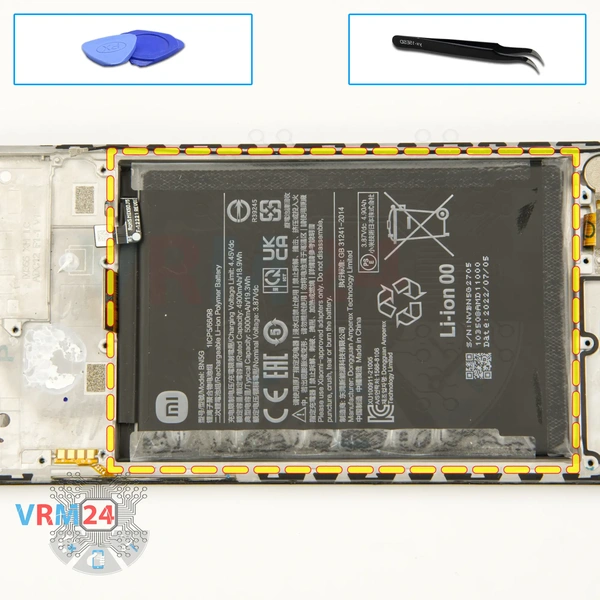

Agora podemos remover a bateria.

Temos que retirar as duas abas da fita adesiva que seguram a bateria. Como de costume, as pastilhas secam e saem. Precisamos encontrar uma maneira de obter a fita adesiva, como usar uma pinça e puxar a fita adesiva para fora. Afaste-o com cuidado da bateria.

Para a segunda guia, fazemos a mesma coisa. Ele também rasga, e também usamos pinças para pegá-lo e puxar a fita adesiva.

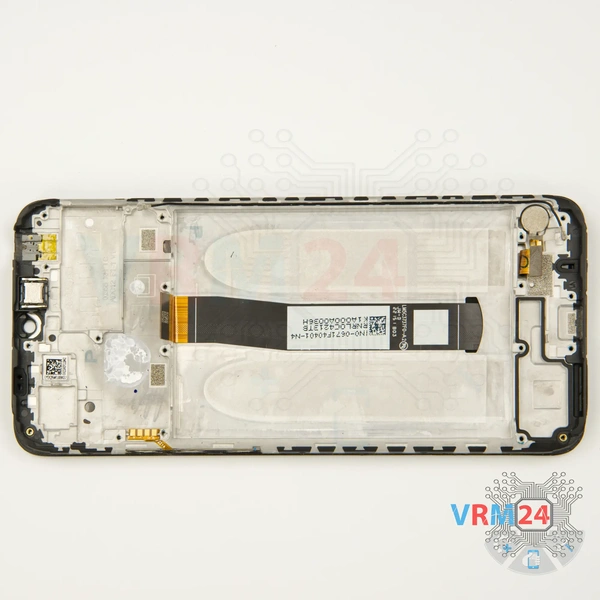

ℹ️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial e o motor de vibração.
