Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi 12C (Xiaomi Redmi 12C 22126RN91Y) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 1/1

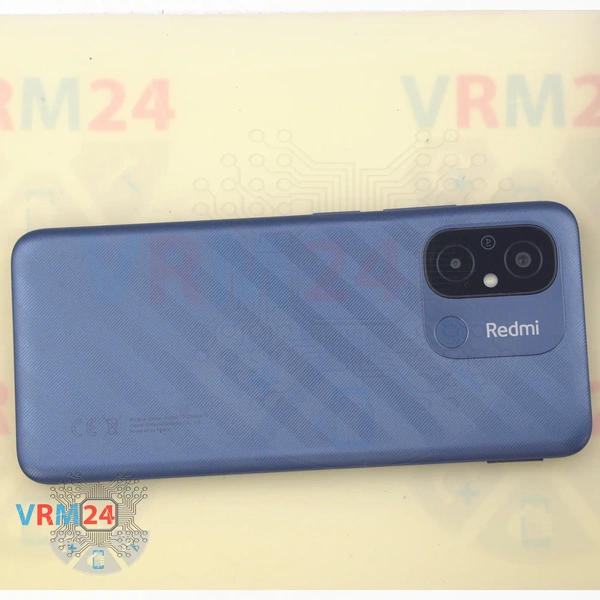

Passo 1. Antes da desmontagem!

⚠️️ Antes de desmontar, não esqueça de desligar o telefone.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 2/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 2/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 2/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 2/4

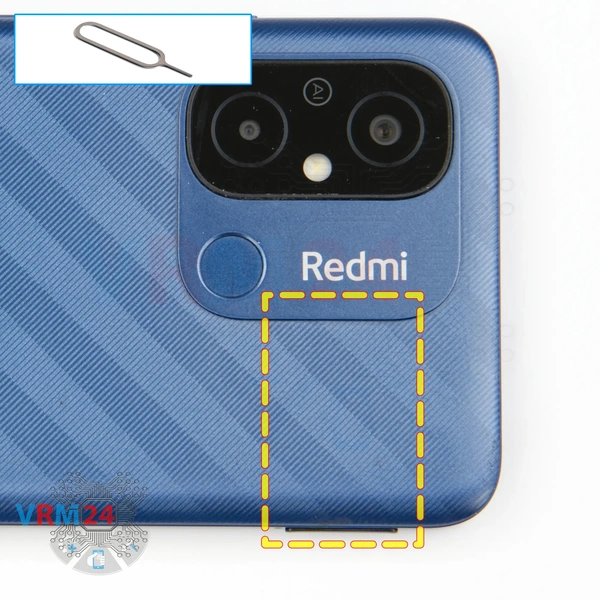

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD).

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 3/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 3/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 3/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 3/4

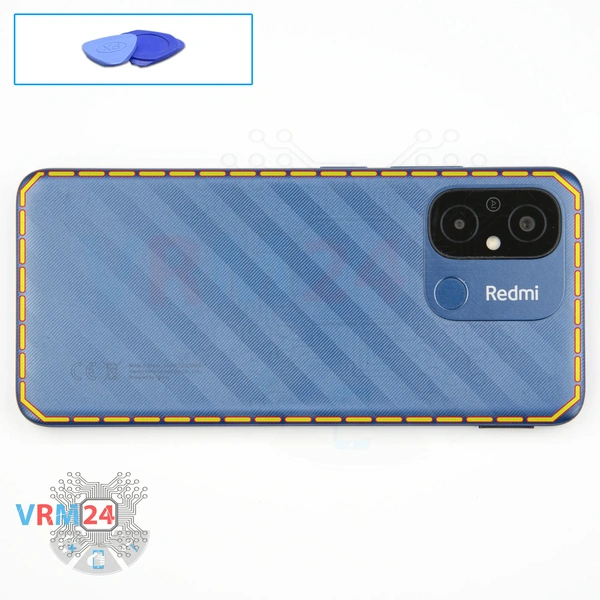

Passo 3. Abrir a tampa traseira

Pegue uma ferramenta de plástico fina para retirar a tampa traseira.

Colocamo-lo no buraco entre a tampa traseira e a moldura da tela e passamos ao longo dele, destacando os clipes. Assim que tivermos uma lacuna, podemos usar uma ferramenta mais grossa.

Tenha sempre cuidado ao redor dos botões laterais e do sensor de impressão digital, pois nesses locais estão os próprios botões e pode haver cabos e eles podem ser danificados acidentalmente.

Também precisamos ter cuidado com os cantos, pois a capa fica bem presa nos cantos.

E quando abrimos a tampa traseira, com um dedo temos que pressionar o sensor de impressão digital na tampa, só para garantir. Porque o sensor vai separado e pode ser colado na tampa traseira.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 4/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 4/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 4/3

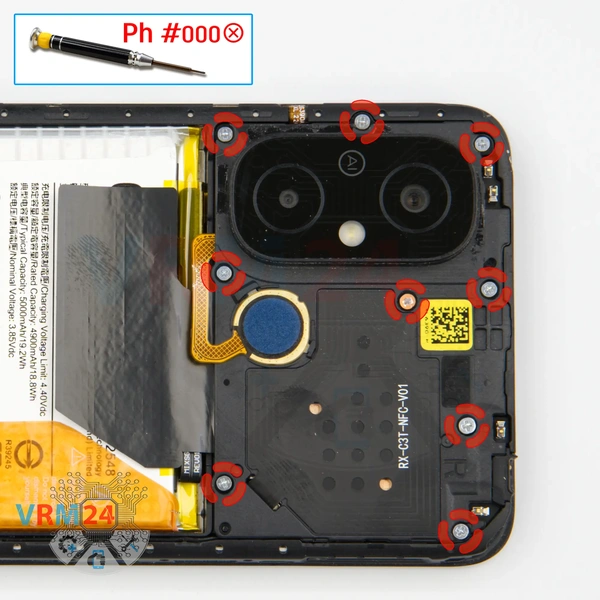

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os nove parafusos.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 5/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 5/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 5/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 5/4

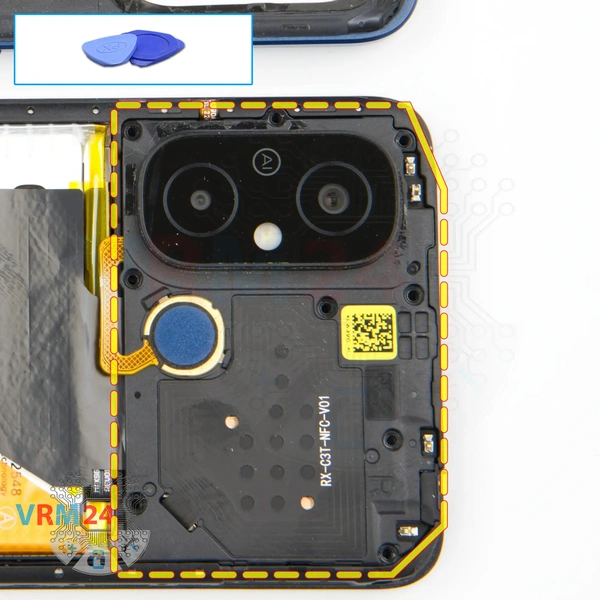

Passo 5. Abrir a tampa

Verificamos se o sensor de impressão digital não está fixado na capa e podemos retirá-la com cuidado.

Encontre um local conveniente, prenda na borda, levante e retire a tampa para não danificar o cabo do sensor de impressão digital.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 6/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 6/2

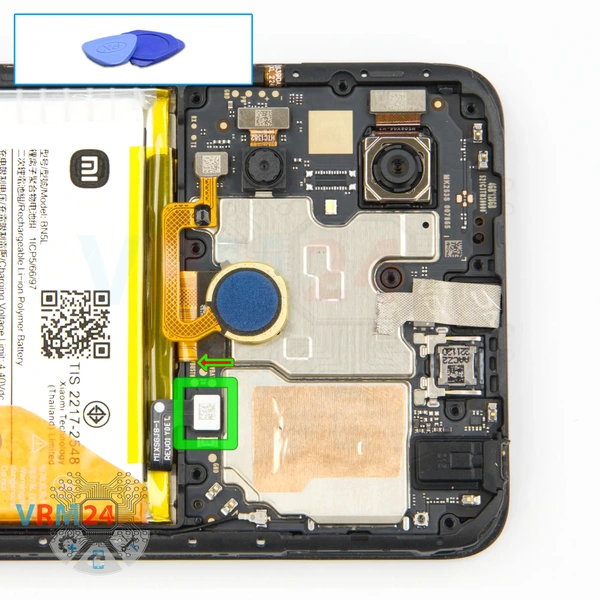

Passo 6. Desligar o conector da bateria

Desconecte o conector da bateria assim que puder. Use uma ferramenta não metálica ou plástica para evitar qualquer dano.

ℹ️️ O modelo Xiaomi Redmi 12C 22126RN91Y possui uma bateria TLp030K7 com capacidade de 5000 mAh (também conhecida como bateria recarregável).


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 7/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 7/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 7/3

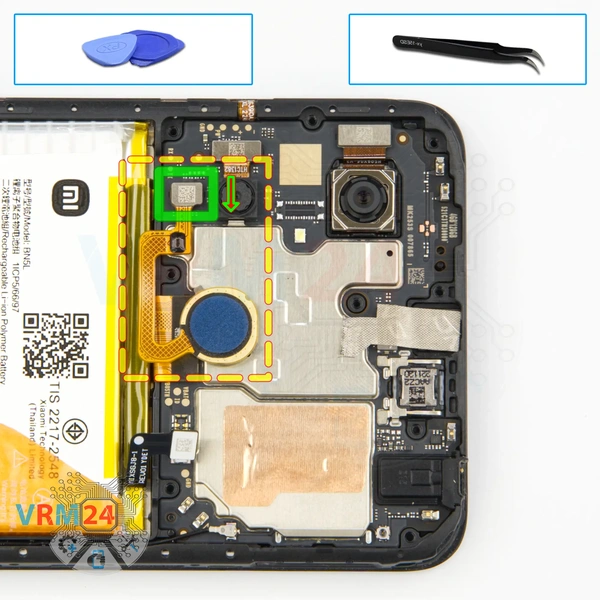

Passo 7. Remover o sensor de impressões digitais

Desconecte o conector e remova o sensor de impressão digital.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 8/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 8/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 8/3

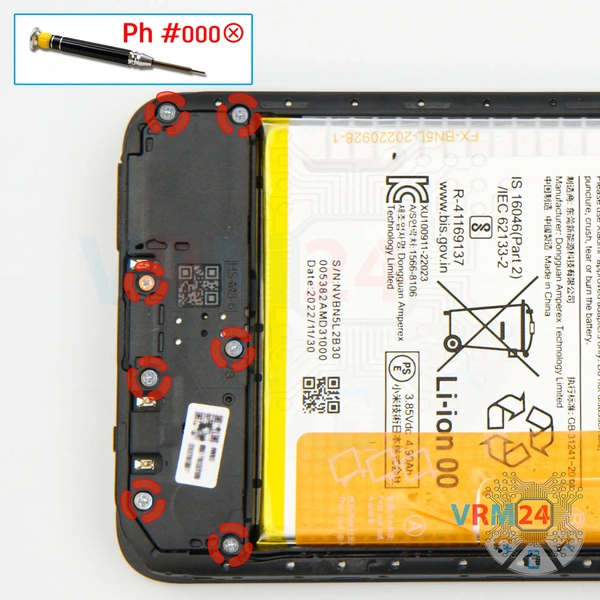

Passo 8. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm (PH#000), desparafuse os sete parafusos.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 9/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 9/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 9/3

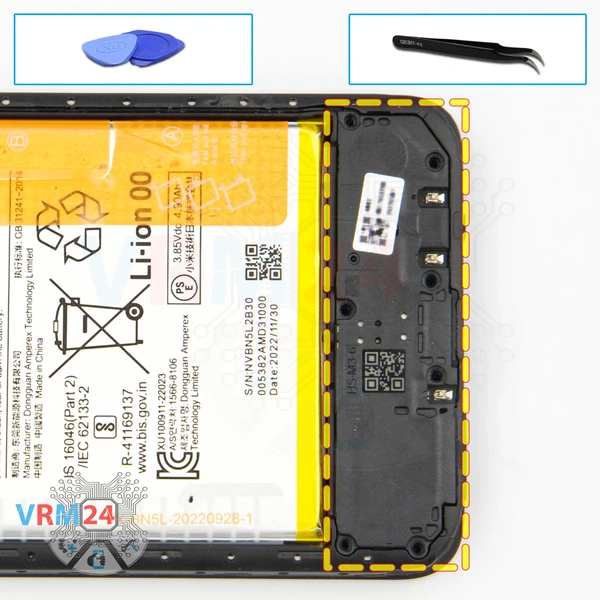

Passo 9. Retirar o altifalante

Faça força na borda e remova a tampa com um alto-falante.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 10/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 10/2

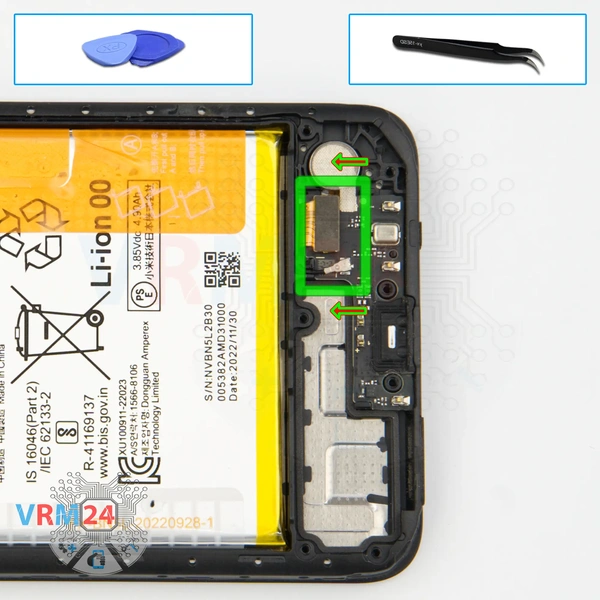

Passo 10. Desconectar os conectores

Desconecte o conector do cabo entre placas e o conector do cabo coaxial.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 11/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 11/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 11/3

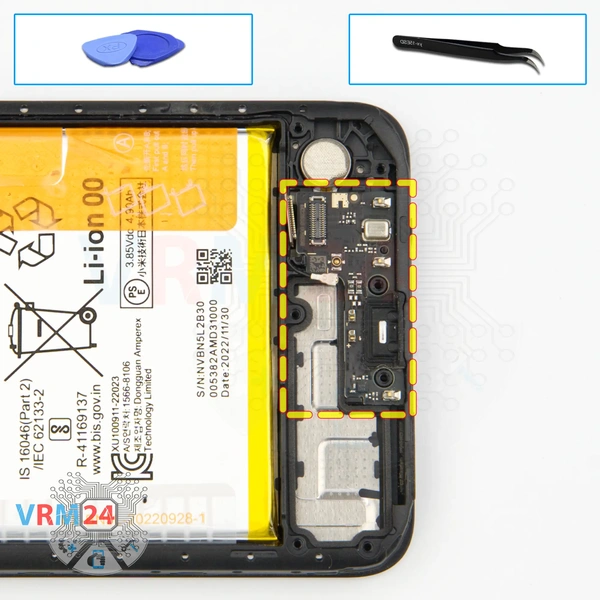

Passo 11. Retirar a placa filha

Prosseguimos com a remoção da subplaca, encontrando o local certo e conveniente para conectá-la.

A subplaca é embutida na moldura da tela, presa pelos clipes e há duas saliências na moldura da tela para os parafusos nos quais a subplaca é rosqueada.

Na subplaca temos uma porta de carregamento de microfone e outros elementos na parte interna.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 12/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 12/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 12/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 12/4

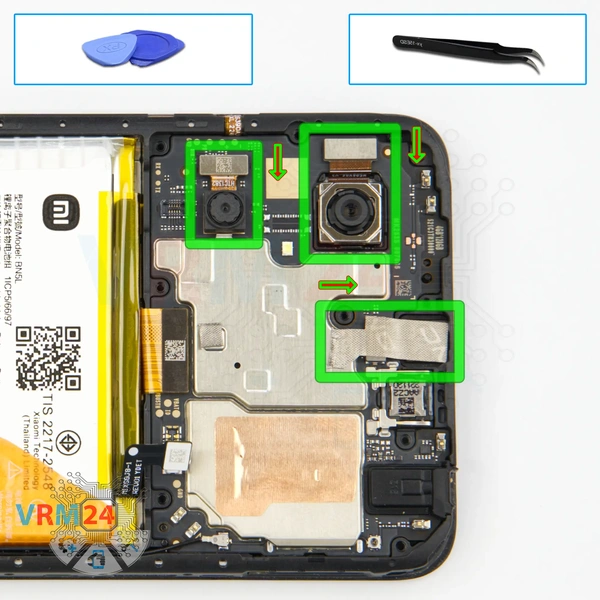

Passo 12. Retirar as câmaras

Prosseguimos para desconectar as câmeras. É melhor segurar as câmeras pelo corpo, para que não caiam. A câmera frontal é tradicionalmente revestida com um revestimento dissipador de calor.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 13/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 13/2

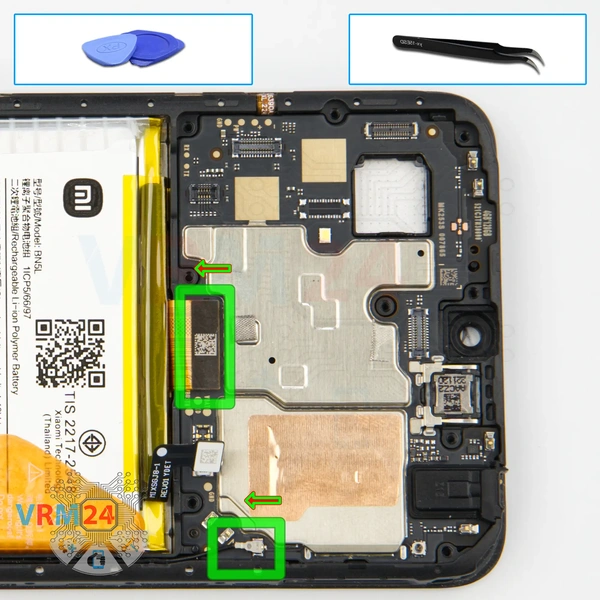

Passo 13. Desconectar os conectores

Passando para desconectar o conector da tela e desconectar o conector do cabo coaxial e dobrar o cabo para o lado.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 14/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 14/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 14/3

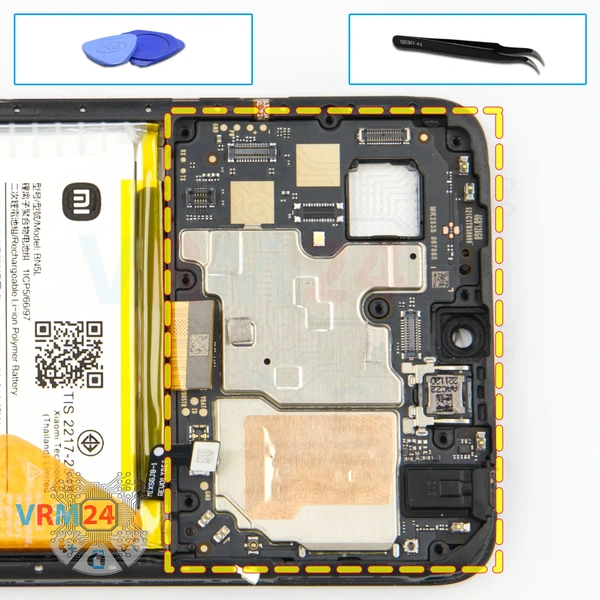

Passo 14. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou prendendo a placa de circuito.

A placa-mãe também pode ser fixada com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 15/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 15/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 15/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 15/4 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 15/5

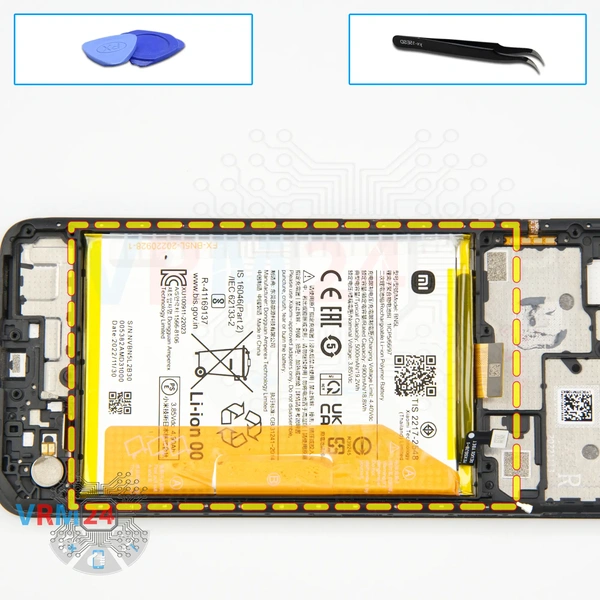

Passo 15. Retirar a bateria

Finalmente, prosseguimos para desconectar a bateria.

Precisamos desembrulhar as duas abas marrons e puxar a aba larga que fica sob a bateria nas bordas.

Com uma mão seguramos a moldura da tela e com a outra puxamos suavemente para cima, removendo a bateria.

A bateria também é sustentada por uma camada protetora transparente, que protege o cabo entre placas.


Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 16/1 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 16/2 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 16/3 Como desmontar Xiaomi Redmi 12C por si mesmo, Passo 16/4

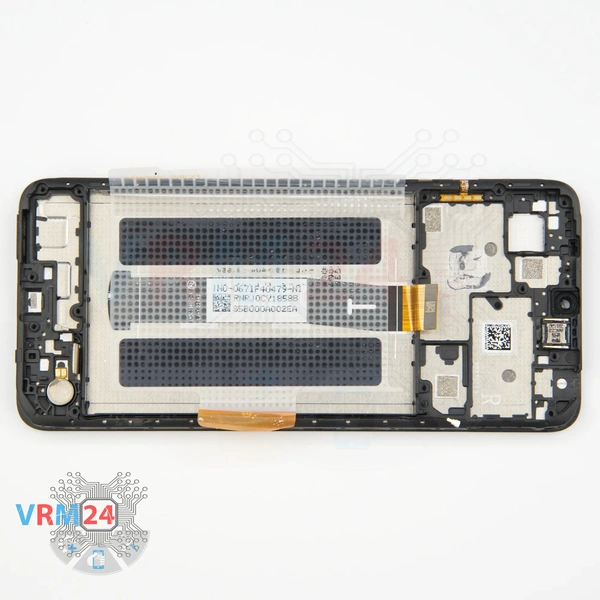

Passo 16. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o cabo coaxial, o motor de vibração e os botões laterais.

Instruções detalhadas de desmontagem do Xiaomi Redmi 12C no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Redmi 12C — Xiaomi Redmi 12C 22126RN91Y lançado para mercados em diferentes países.
