Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi 7A (Xiaomi Redmi 7A M1903C3EG) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 1/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 1/2

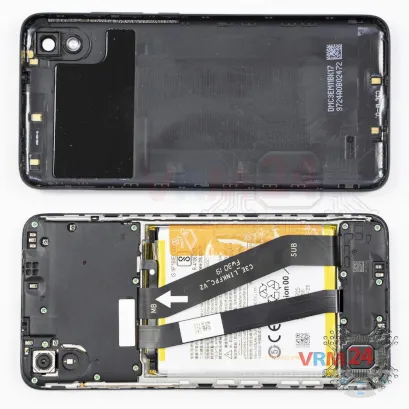

Passo 1. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 2/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 2/2

Passo 2. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os oito parafusos.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 3/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 3/2

Passo 3. Abrir a tampa

Erga a borda e remova a tampa que esconde a placa-mãe.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 4/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 4/2

Passo 4. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Redmi 7A possui uma bateria BN49 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 5/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 5/2

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os oito parafusos.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 6/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 6/2

Passo 6. Retirar o altifalante

Force a borda e remova o conjunto do alto-falante.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 7/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 7/2

Passo 7. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre as placas que conecta a placa principal à placa secundária (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 8/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 8/2

Passo 8. Desconectar os conectores

Desconecte o conector do cabo coaxial, conecte o cabo à tela sensível ao toque.

⚠️️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são muito fracos e quebram com facilidade, ou o cabo sai da ponta (lug).


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 9/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 9/2

Passo 9. Retirar a placa filha

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 10/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 10/2

Passo 10. Desconectar os conectores

Erga o conector do cabo do módulo de exibição, cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 11/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 11/2 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 11/3

Passo 11. Retirar a bateria

Dobre o cabo do módulo de exibição verticalmente e remova a bateria.

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 12/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 12/2

Passo 12. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a placa-mãe.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 13/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 13/2

Passo 13. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 14/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 14/2

Passo 14. Retirar a câmara frontal

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).


Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 15/1 Como desmontar Xiaomi Redmi 7A por si mesmo, Passo 15/2

Passo 15. Retirar a câmara traseira

Desconecte o conector na placa-mãe e remova a câmera traseira.

Instruções detalhadas de desmontagem do Xiaomi Redmi 7A no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Redmi 7A — Xiaomi Redmi 7A M1903C3EG lançado para mercados em diferentes países.
