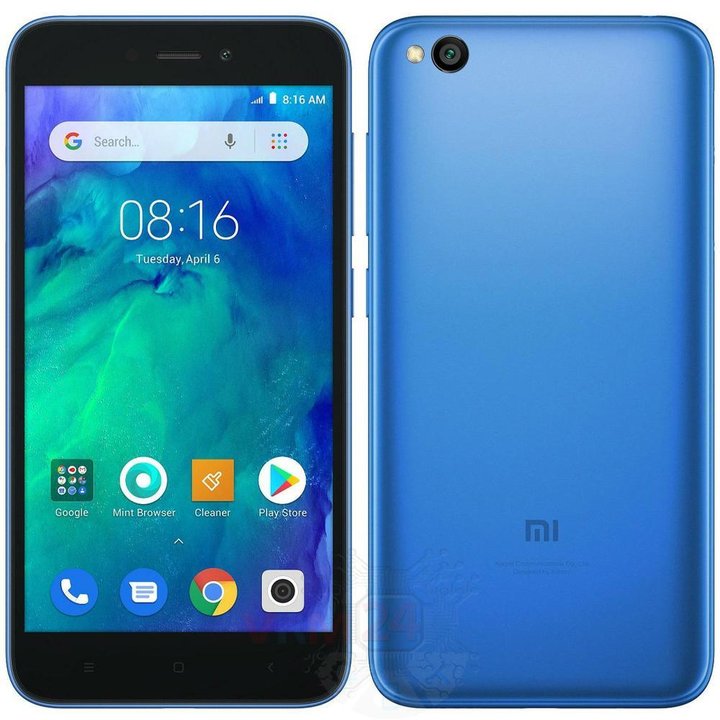

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Go (Xiaomi Redmi Go M1903C3GG) com a descrição de cada passo e o conjunto de ferramentas necessárias.

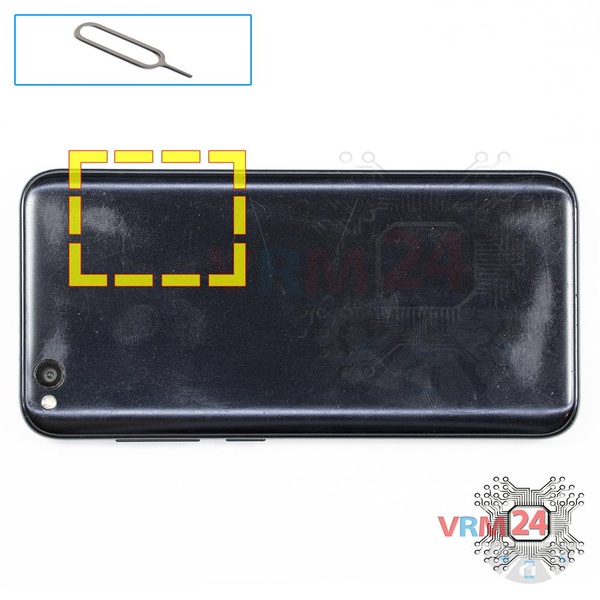

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja para fora. Deve fazer isso para cada uma das bandejas do SIM e do cartão de memória (Micro SD).

⚠️️ Atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

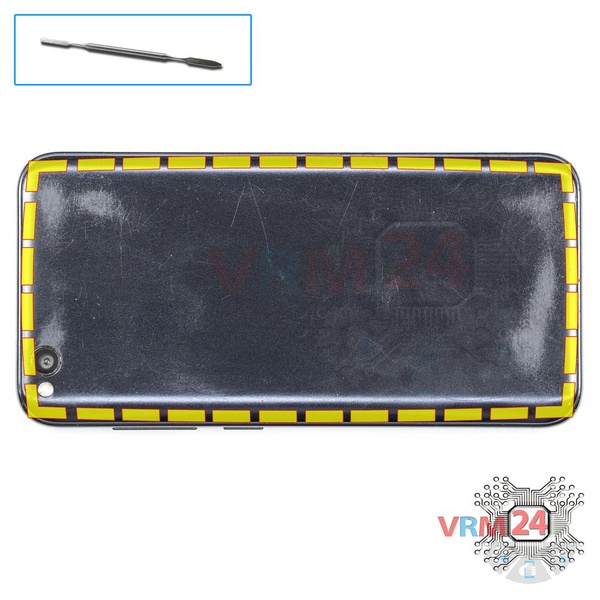

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

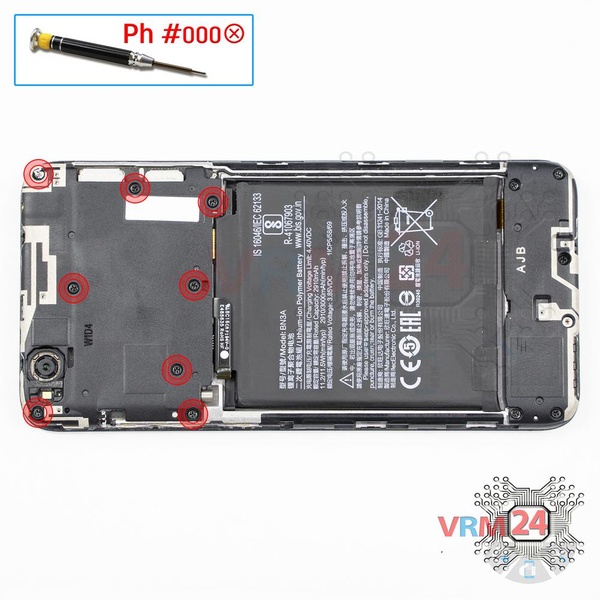

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os seis parafusos.

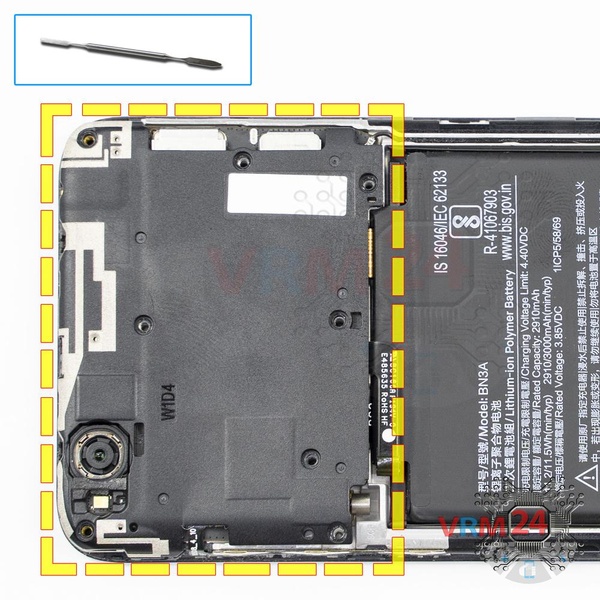

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa com almofadas e faixas de antena.

ℹ️️ Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

⚠️️ É crucial durante a remontagem, verificar se os contatos da mola na placa e as almofadas de contato na tampa combinam e tocam. Caso contrário, a perda de sinal ou sinal pode ser bastante fraco.

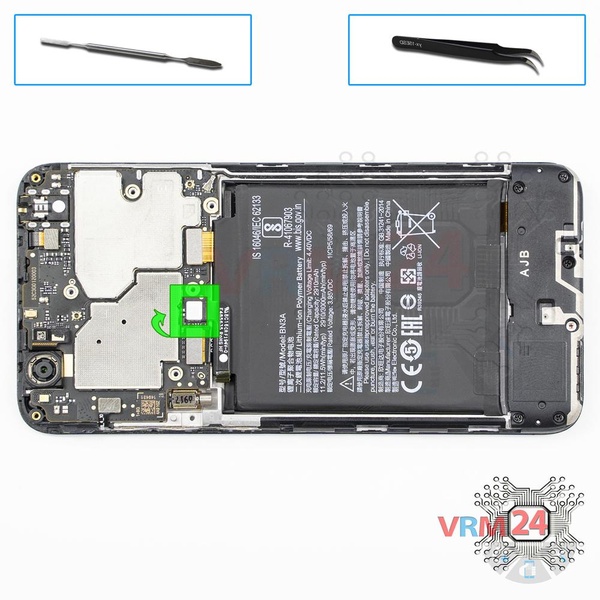

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Xiaomi Redmi Go possui uma bateria BN3A com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

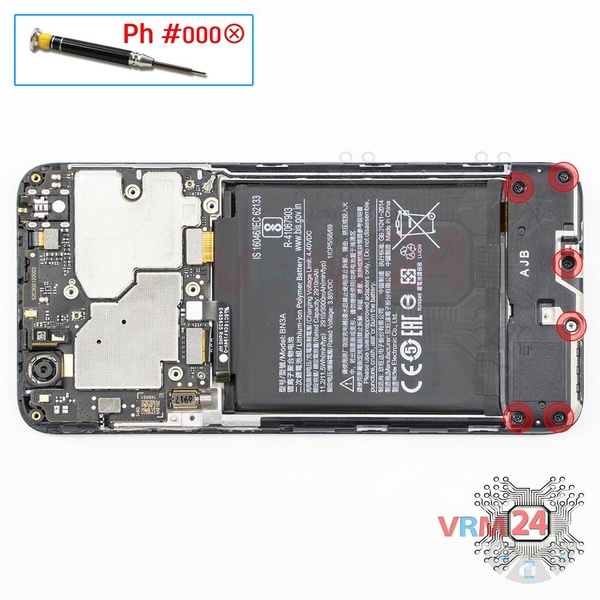

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os seis parafusos.

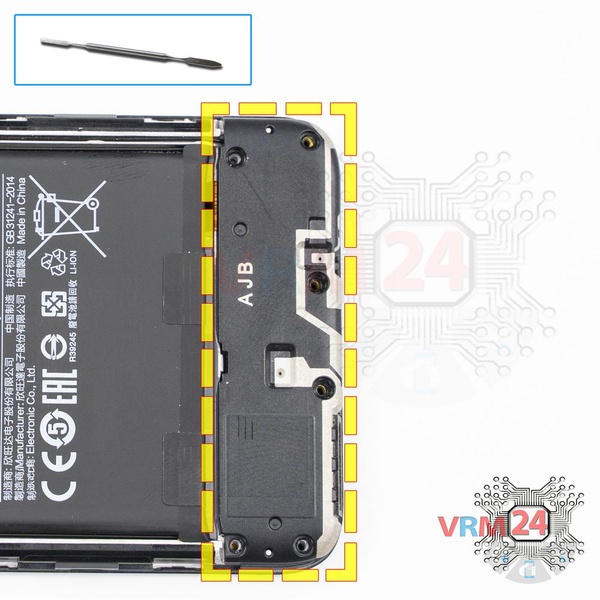

Erga a borda e remova o conjunto do alto-falante com os trilhos da antena.

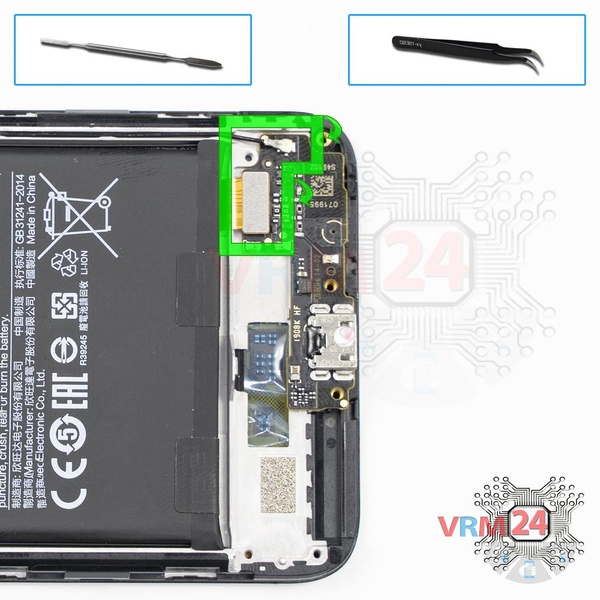

Desconecte o conector do cabo coaxial, conector do cabo entre placas.

⚠️️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são bem fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

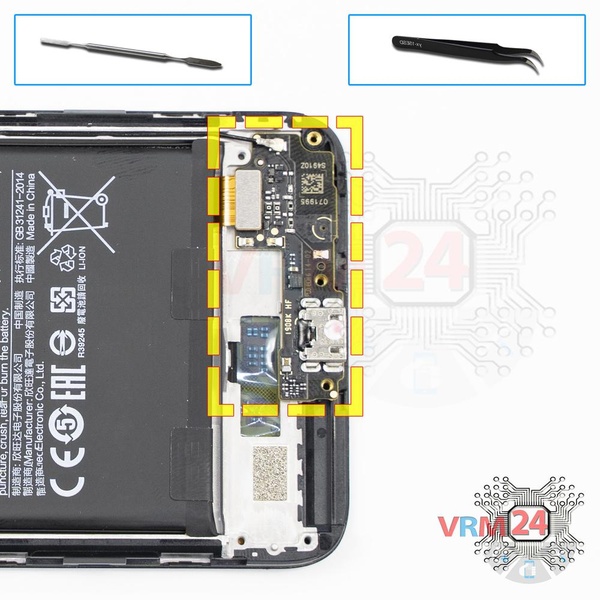

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

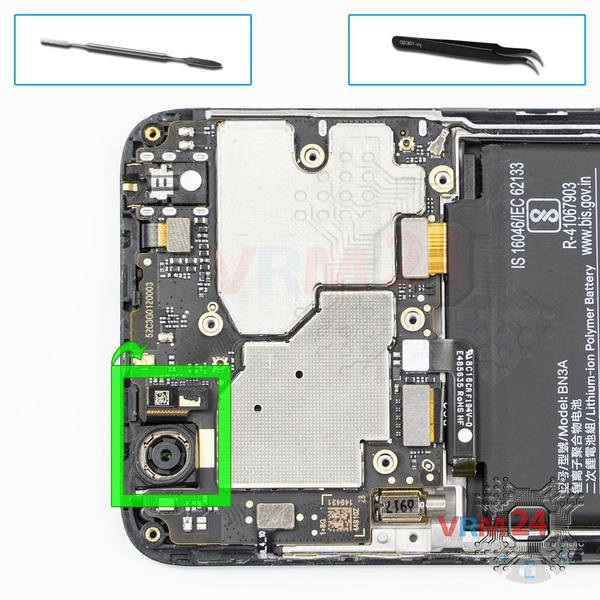

Desconecte o conector na placa-mãe e remova a câmera principal.

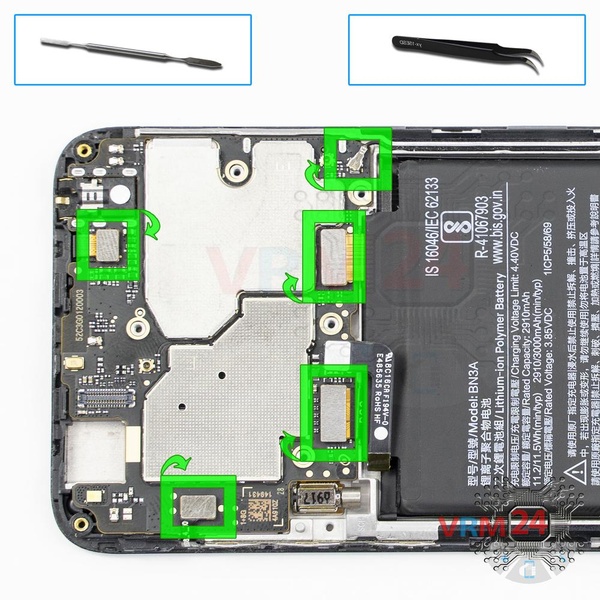

Erga os conectores do cabo dos botões laterais, cabo da tela, cabo da tela sensível ao toque, cabo interno da placa e cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

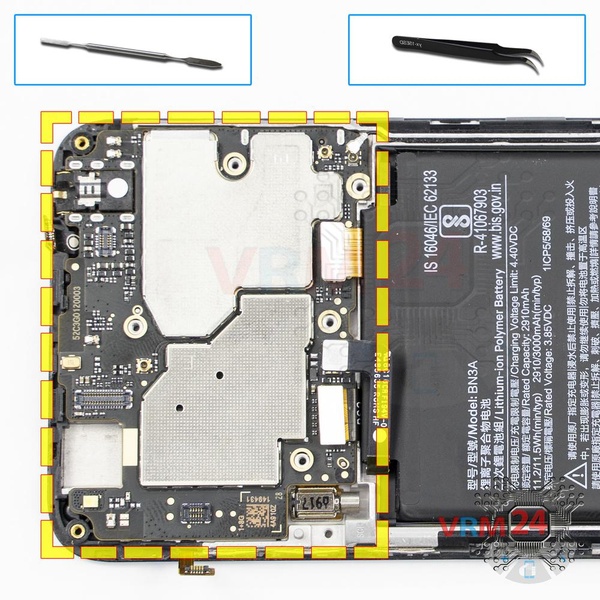

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

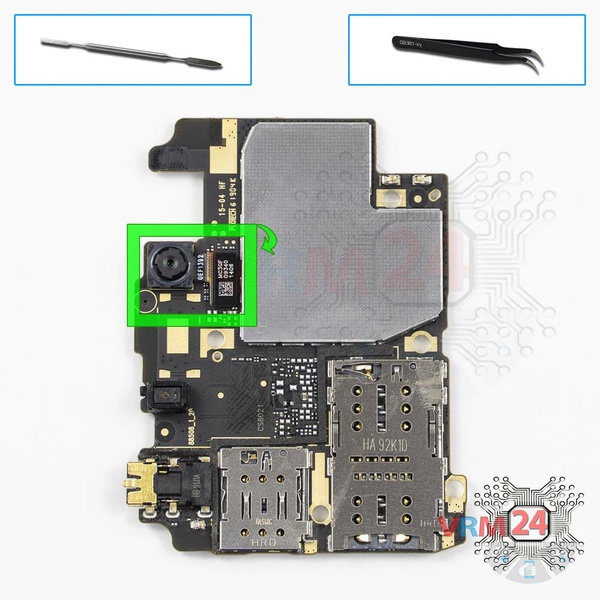

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).
